【OSG学习笔记】Day 24: Texture2D 与 Image

Texture2D 与 Image

在 OSG（OpenSceneGraph）三维开发中，纹理贴图 是实现模型真实感渲染的核心手段，而 osg::Image 和 osg::Texture2D 是承载纹理数据、实现纹理渲染的两个关键类。

本文结合完整可编译运行的四边形纹理渲染源码 ，从类继承关系、核心功能、源码实战、工作流程四个维度，彻底讲透这两个类的用法与原理，让你一站式掌握 OSG 二维纹理渲染。

核心基础

OSG 所有核心类都继承自基类 osg::Object，遵循树形继承、职责分离 的设计思想，先理清 Image 和 Texture2D 的继承链，才能理解它们的分工：

1. osg::Image 继承关系

osg::Image 是纯数据载体类，只负责存储图片的像素、宽高、格式等原始数据，与渲染无关：

osg::Object（OSG 所有对象基类）
└── osg::Image（图片原始数据容器）

• 职责：读取/存储/管理图片原始像素数据（如 PNG/JPG/GIF 的像素数组、分辨率、通道数）。
• 定位：相当于「图片文件的内存化身」，不参与渲染，只提供数据。

2. osg::Texture2D 继承关系

osg::Texture2D 是渲染状态类，负责将 Image 的数据交给 GPU，实现纹理采样渲染，继承链更长：

osg::Object
└── osg::StateAttribute（渲染状态属性基类：纹理、光照、混合等）
    └── osg::Texture（纹理基类，封装通用纹理逻辑）
        └── osg::Texture2D（二维纹理子类，最常用）

• 职责：将 Image 数据上传至 GPU，配置纹理渲染参数（过滤、环绕、数据更新方式）。
• 定位：相当于「图片数据与 GPU 之间的桥梁」，是渲染纹理的核心。

3. 两个类的核心分工总结

类名	继承源头	核心作用	与渲染的关系
osg::Image	直接继承 Object	存储图片原始像素数据	无渲染能力
osg::Texture2D	继承 StateAttribute	管理 GPU 纹理，控制渲染效果	直接参与渲染

简单说：Image 管「数据」，Texture2D 管「渲染」，二者配合才能完成纹理贴图。

---

完整可运行源码（四边形纹理渲染）

以下是完整可直接编译、运行 的 OSG 代码，集成了 Image 加载、Texture2D 纹理绑定、四边形渲染全流程，是本文讲解的核心实践案例：

#include <osg/Geode>
#include <osg/Geometry>
#include <osg/Vec3>
#include <osg/Vec2>
#include <osg/Texture2D>
#include <osg/StateSet>
#include <osg/Group>
#include <osgDB/ReadFile>
#include <osgDB/WriteFile>
#include <osgUtil/Optimizer>
#include <osgViewer/Viewer>
#include <iostream>

// 创建一个带纹理坐标的四边形节点
osg::ref_ptr<osg::Node> createTextureQuad()
{
    osg::ref_ptr<osg::Geode> geode = new osg::Geode();
    osg::ref_ptr<osg::Geometry> geom = new osg::Geometry();

    // 1. 设置四边形顶点（XY平面，Z=0）
    osg::ref_ptr<osg::Vec3Array> vertices = new osg::Vec3Array();
    vertices->push_back(osg::Vec3(0.0f, 0.0f, 0.0f));  // 左下角
    vertices->push_back(osg::Vec3(1.0f, 0.0f, 0.0f));  // 右下角
    vertices->push_back(osg::Vec3(1.0f, 0.0f, 1.0f));  // 右上角
    vertices->push_back(osg::Vec3(0.0f, 0.0f, 1.0f));  // 左上角
    geom->setVertexArray(vertices.get());

    // 2. 设置纹理坐标（UV映射，对应图片四个角）
    osg::ref_ptr<osg::Vec2Array> texCoords = new osg::Vec2Array();
    texCoords->push_back(osg::Vec2(0.0f, 0.0f));  // 纹理左下角
    texCoords->push_back(osg::Vec2(1.0f, 0.0f));  // 纹理右下角
    texCoords->push_back(osg::Vec2(1.0f, 1.0f));  // 纹理右上角
    texCoords->push_back(osg::Vec2(0.0f, 1.0f));  // 纹理左上角
    geom->setTexCoordArray(0, texCoords.get());    // 绑定到第0层纹理单元

    // 3. 设置法线（保证光照渲染正常）
    osg::ref_ptr<osg::Vec3Array> normals = new osg::Vec3Array();
    normals->push_back(osg::Vec3(0.0f, -1.0f, 0.0f));
    geom->setNormalArray(normals.get());
    geom->setNormalBinding(osg::Geometry::BIND_OVERALL);

    // 4. 绘制四边形图元
    geom->addPrimitiveSet(new osg::DrawArrays(osg::PrimitiveSet::QUADS, 0, 4));
    geode->addDrawable(geom.get());

    return geode.get();
}

// 创建Texture2D纹理状态（核心：绑定Image，配置纹理参数）
osg::ref_ptr<osg::StateSet> createTexture2DState(osg::ref_ptr<osg::Image> image)
{
    // 状态集：管理纹理、光照等渲染状态
    osg::ref_ptr<osg::StateSet> stateSet = new osg::StateSet();

    // 核心：创建二维纹理对象
    osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D();
    // 设置数据更新模式：动态纹理（可修改）
    texture->setDataVariance(osg::Object::DYNAMIC);
    // 核心API：将Image数据绑定到Texture2D
    texture->setImage(image.get());

    // 优化纹理效果：线性过滤
    texture->setFilter(osg::Texture::MIN_FILTER, osg::Texture::LINEAR);
    texture->setFilter(osg::Texture::MAG_FILTER, osg::Texture::LINEAR);

    // 将纹理添加到状态集并开启
    stateSet->setTextureAttributeAndModes(0, texture.get(), osg::StateAttribute::ON);

    return stateSet;
}

int main()
{
    // 1. 创建OSG渲染窗口
    osg::ref_ptr<osgViewer::Viewer> viewer = new osgViewer::Viewer();
    osg::ref_ptr<osg::Group> root = new osg::Group();

    // ==================== Image 核心使用：加载图片数据 ====================

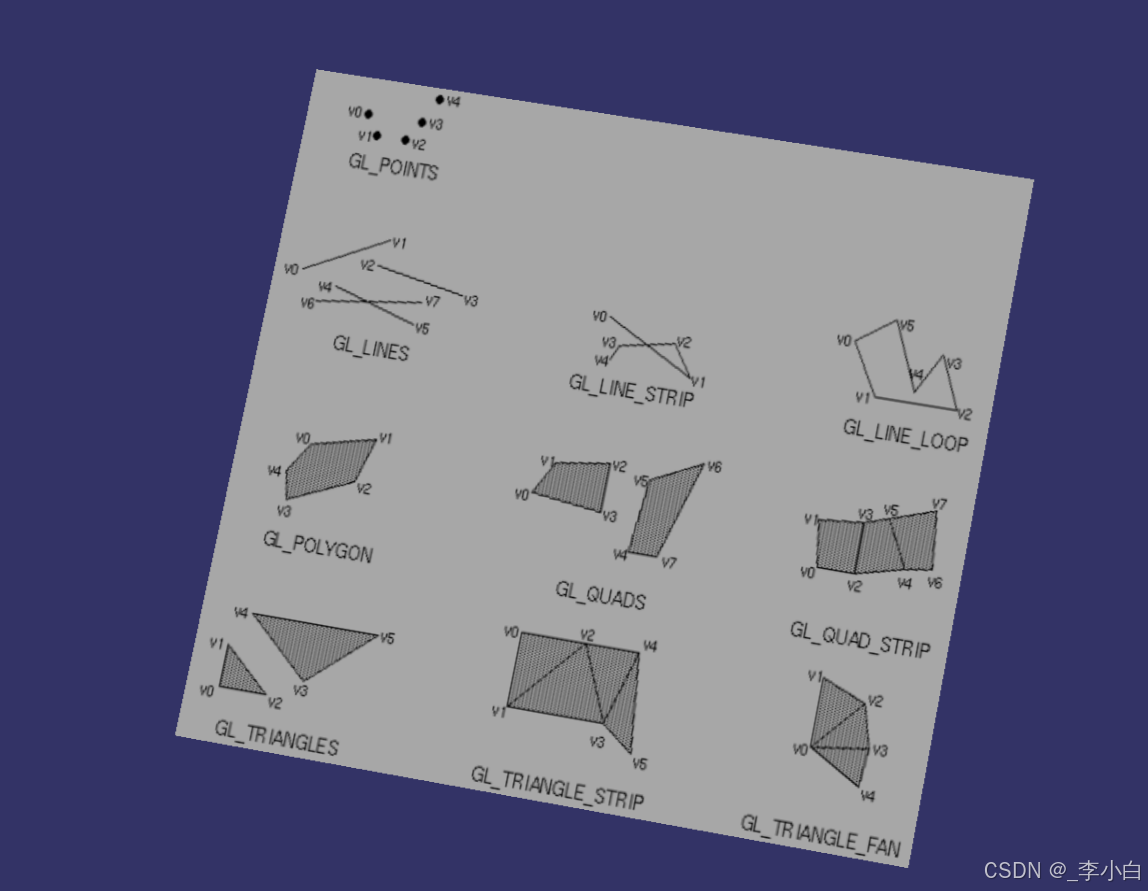

    osg::ref_ptr<osg::Image> image = osgDB::readImageFile("Images/primitives.gif");
    if (!image.valid())
    {
        std::cerr << "错误：图片加载失败，请检查路径！" << std::endl;
        return -1;
    }
    std::cout << "图片加载成功！宽：" << image->s() << " 高：" << image->t() << std::endl;

    // 2. 创建四边形节点
    osg::ref_ptr<osg::Node> quadNode = createTextureQuad();

    // 3. 绑定纹理到节点
    osg::ref_ptr<osg::StateSet> textureState = createTexture2DState(image);
    quadNode->setStateSet(textureState.get());

    // 4. 构建场景树
    root->addChild(quadNode.get());

    // 5. 优化场景并启动渲染
    osgUtil::Optimizer optimizer;
    optimizer.optimize(root.get());
    viewer->setSceneData(root.get());
    viewer->realize();

    std::cout << "渲染启动成功，鼠标操作：左键旋转，滚轮缩放，中键平移" << std::endl;
    return viewer->run();
}

---

osg::Image 类：图片数据的「内存容器」

osg::Image 是 OSG 中处理图片原始数据的唯一入口，完整源码中通过 osgDB::readImageFile 加载图片 ，本质就是将磁盘文件转为 Image 对象。

1. 核心功能

1. 加载图片 ：通过 osgDB::readImageFile 读取磁盘图片（支持 PNG/JPG/BMP/GIF 等所有常见格式）；
2. 存储数据 ：保存图片的宽、高、像素格式（RGB/RGBA）、原始像素数组；
3. 内存管理 ：基于 OSG 智能指针（ref_ptr）自动释放内存，避免泄漏。

2. 源码中的核心用法

// 加载磁盘图片，创建Image对象（纯数据载体）
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("Images/primitives.gif");
// 判空校验
if (!image.valid()) {
    std::cerr << "图片加载失败！" << std::endl;
    return -1;
}
// 获取图片属性
int width = image->s();    // 图片宽度
int height = image->t();   // 图片高度

---

osg::Texture2D 类：GPU 渲染的「纹理桥梁」

osg::Texture2D 是二维纹理渲染的核心，本身不存储图片数据 ，而是通过 setImage() 绑定 Image 对象，将数据上传到 GPU 并配置渲染规则。

1. 核心功能

1. 绑定 Image 数据 ：关联 osg::Image，将像素数据传递给 GPU；
2. 配置纹理参数：设置过滤模式（抗锯齿）、环绕模式、数据更新频率；
3. GPU 资源管理：自动管理纹理显存，程序退出时自动释放。

2. 源码中的核心用法

// 创建Texture2D对象
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D();
// 设置数据更新模式：动态纹理
texture->setDataVariance(osg::Object::DYNAMIC);
// 核心API：绑定Image数据（数据→渲染的关键衔接）
texture->setImage(image.get());
// 配置纹理过滤（抗锯齿，提升显示效果）
texture->setFilter(osg::Texture::MIN_FILTER, osg::Texture::LINEAR);

---

Texture2D 与 Image 协同工作流程

在本文的完整源码中，Image 和 Texture2D 的配合流程是纹理渲染的核心，拆解如下：

完整工作流

1. 加载图片 → 创建 Image
   调用 osgDB::readImageFile 读取磁盘图片，生成 osg::Image 对象，存储原始像素数据；
2. 创建 Texture2D → 绑定 Image
   实例化 osg::Texture2D，通过 setImage 关联 Image，将图片数据交给纹理类；
3. 纹理绑定到状态集 → 交给节点
   Texture2D 作为渲染状态，添加到 StateSet（状态集），再挂载到四边形节点；
4. GPU 渲染 → 显示纹理
   OSG 渲染时，Texture2D 将数据上传至 GPU，结合顶点纹理坐标，完成四边形贴图。

源码对应核心代码

// 步骤1：Image 加载图片原始数据
osg::ref_ptr<osg::Image> image = osgDB::readImageFile("Images/primitives.gif");

// 步骤2：Texture2D 绑定 Image 数据（核心衔接）
osg::ref_ptr<osg::Texture2D> texture = new osg::Texture2D();
texture->setImage(image.get());

// 步骤3：纹理加入状态集，绑定到渲染节点
stateSet->setTextureAttributeAndModes(0, texture.get(), osg::StateAttribute::ON);
quadNode->setStateSet(stateSet.get());

---

总结

1. 继承关系 ：Image 直接继承 Object（纯数据层），Texture2D 继承 StateAttribute（渲染状态层）；
2. 核心分工 ：osg::Image 负责存储图片原始数据 ，osg::Texture2D 负责将数据传递给 GPU 渲染；
3. 使用关键 ：先通过 osgDB 加载 Image，再用 setImage 绑定到 Texture2D，最后挂载到节点完成渲染。
