glb模型在Cesium中发黑的机理分析

最近在将一款火箭模型(fbx模式)转换为glb(gltf)格式后,在Cesium中加载结果模型看起来全黑,经过分析发现是由于高光的折射率等级(IOR level)默认设置错误(设置为0)导致的,将其设置为0.5即可在Cesium中表现正常。

现象

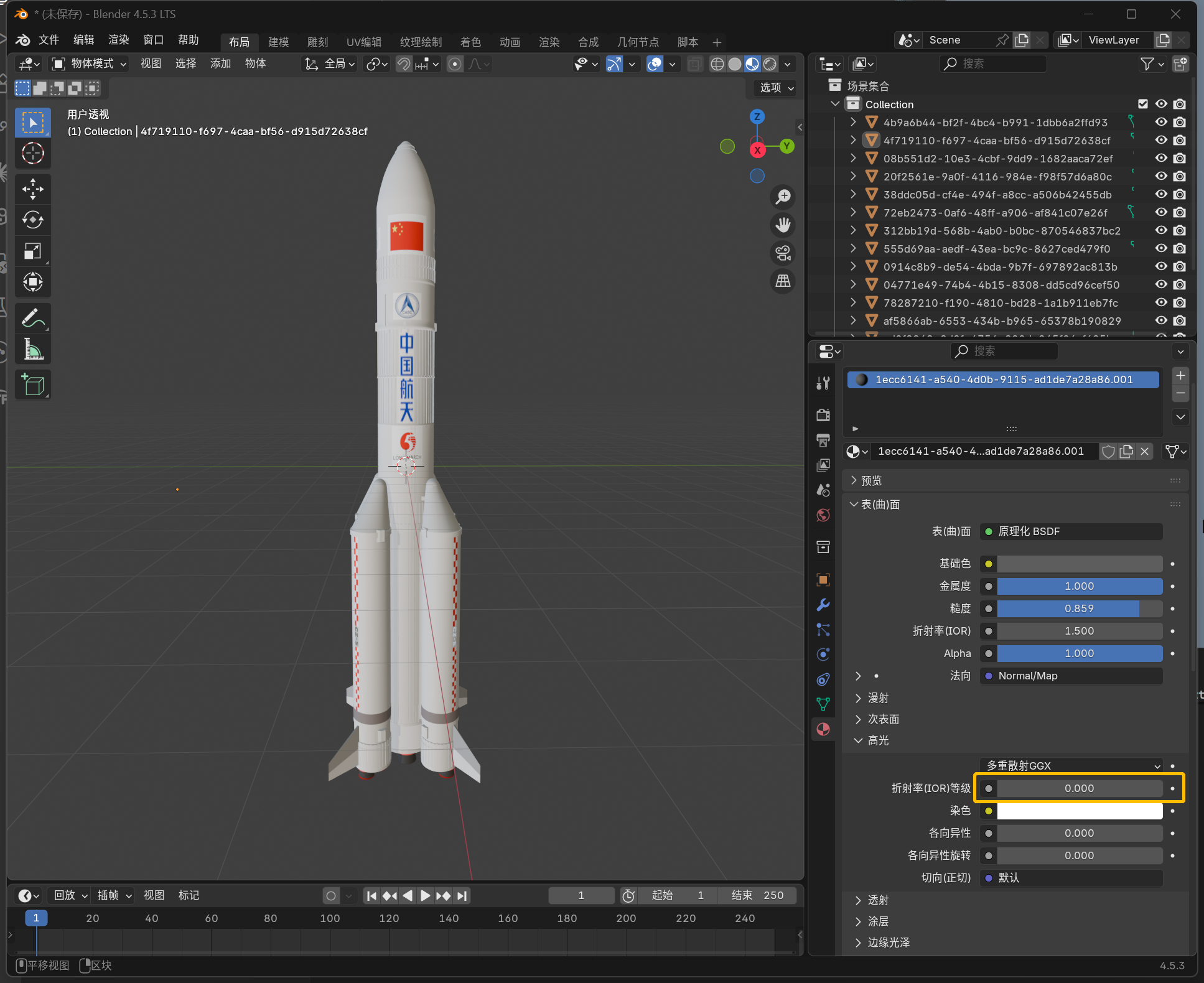

现有一个fbx格式的模型,使用blender 4.5导入,模型显示正常。不过需要注意的是,模型的大部分都采用BSDF材质,其基础设置为:

  • 基础色:灰白色
  • 金属度:1
  • 糙度:0.86
  • 折射率(IOR): 1.5
  • 高光/折射率等级(IOR level): 0.0

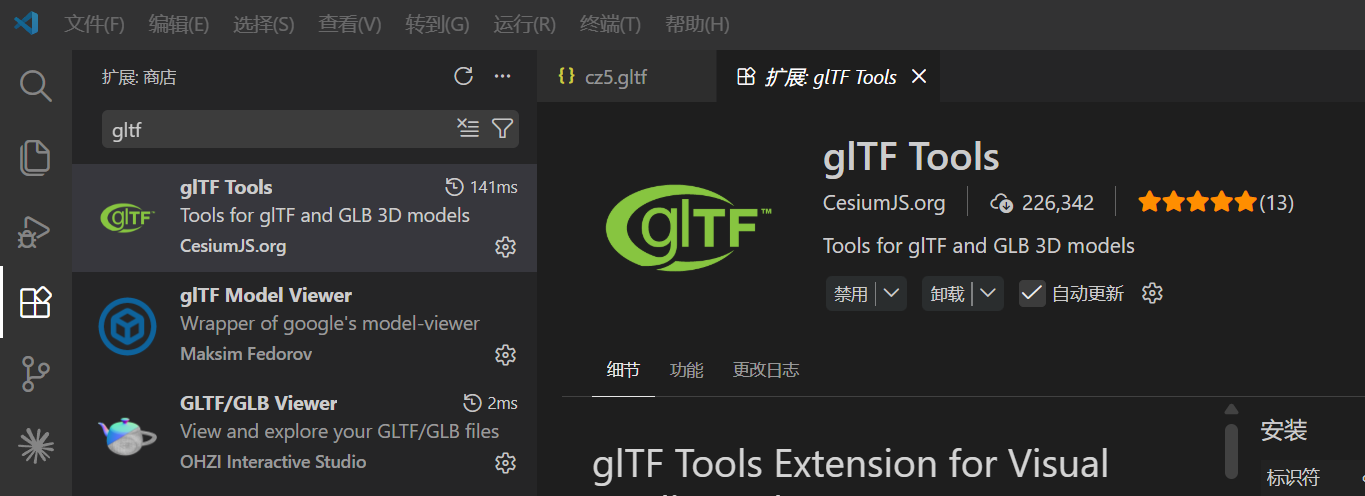

随后使用blender默认的"导出"-"gltf 2.0",导出的gltf文件在visual studio code中打开,借助gltf Tools插件,可在vsc的扩展商店里安装。

vsc中,选中导出的gltf文件,然后可以预览3D模型,gltf Tools插件提供四种3D框架:Babylon.js,Cesium,Filament,Three.js。

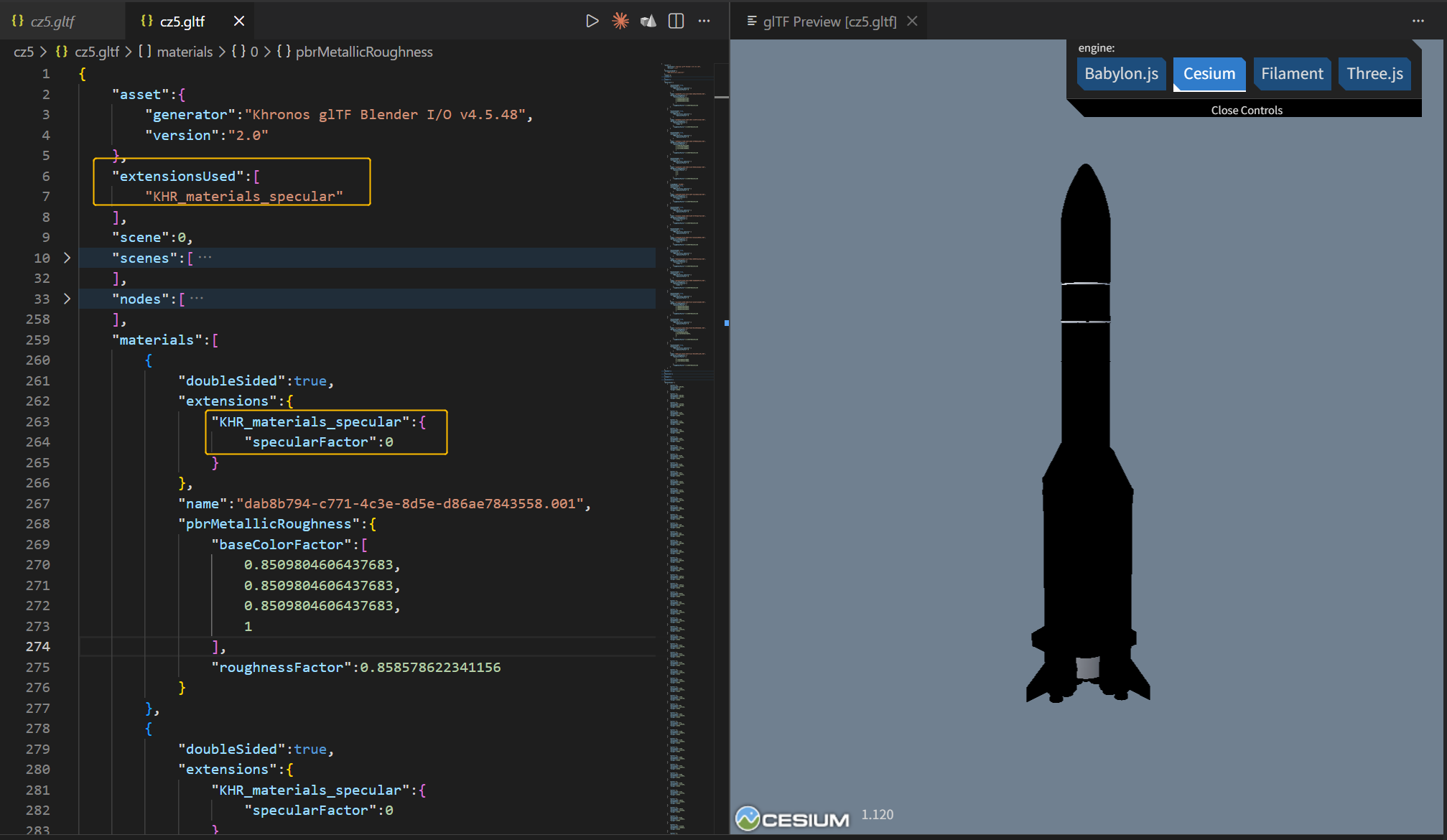

其它三种都可以正常显示,唯独Cesium显示基本是黑色的(没有反光),且在gltf文件里包含扩展: KHR_materials_specular,且在材质里,其扩展的specularFactor都为0,见下图。

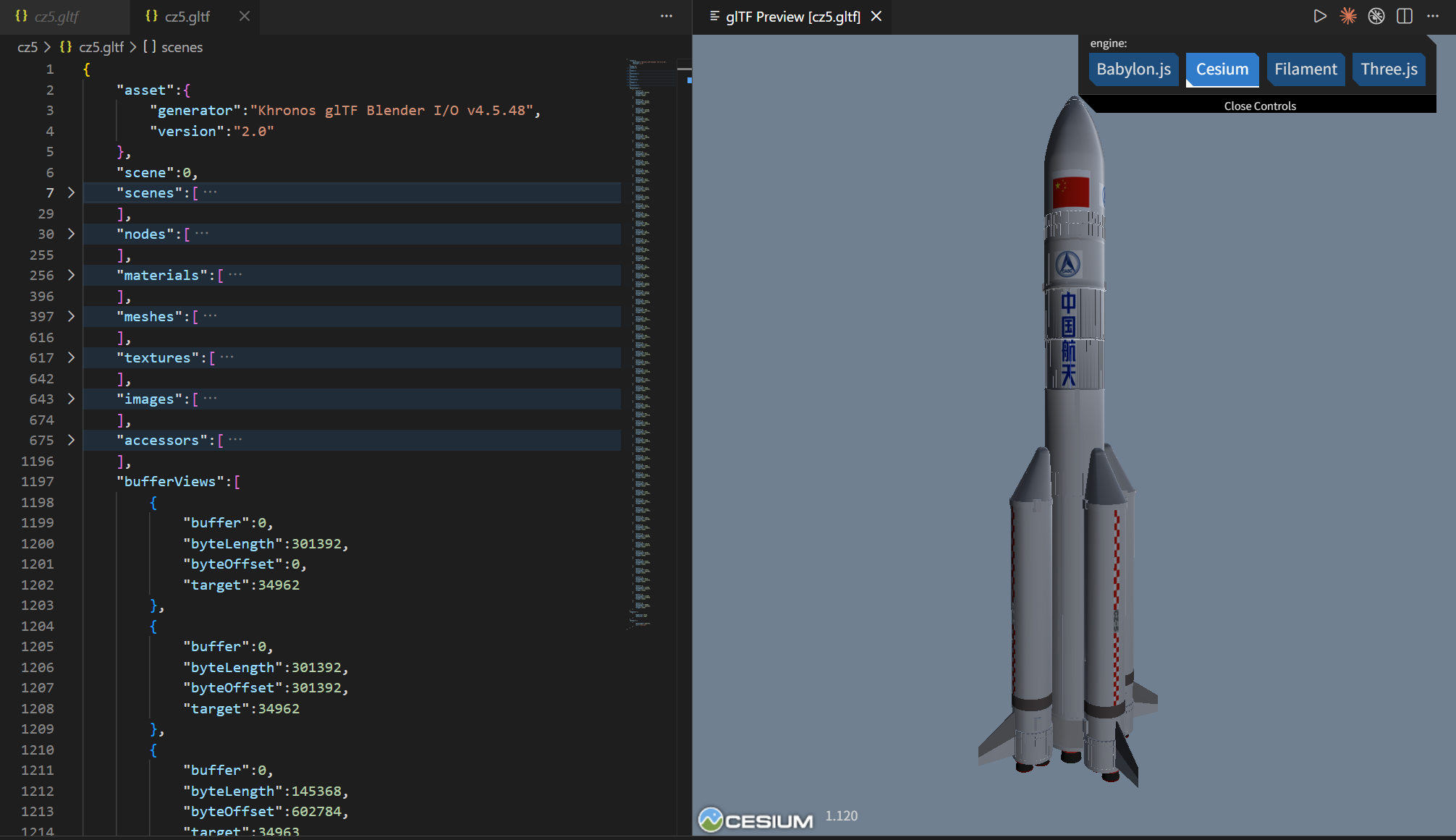

经查询和测试,在Blender中,将材质的 - 高光/折射率等级(IOR level): 设置为0.5 即可。此时导出的gltf中不再有 KHR_materials_specular扩展,Cesium中显示也正常了!(见下图)


机理分析

这是一个非常典型的 PBR(物理渲染)工作流兼容性问题。

1. 为什么高光的 IOR Level = 0 会导致 Cesium 变黑?

  • 数学逻辑: 在 Blender 4.0+ 中,IOR Level 是对物理反射率的缩放。设为 0 意味着该物体完全不反射光线(反射率 F0=0F0 = 0F0=0)。
  • glTF 扩展: 导出时,Blender 为了保留这个"不反光"的特性,必须使用 KHR_materials_specular 扩展并将 specularFactor 设为 0。
  • 渲染器差异:
    • Cesium: 严格遵循物理公式。如果反射系数为 0,且没有环境光补偿(Cesium的背景环境为黑色宇宙星空),物体表面无法产生任何高光和环境反射,导致视觉上呈现死黑(尤其是边缘处)。
    • Three.js / Babylon.js: 它们通常有更激进的环境光补偿 (Ambient Light) 或默认的漫反射增强。即使高光反射率为 0,它们也会用环境光强行把物体"照亮",让你看到 Base Color。

2. 为什么 IOR Level = 0.5 就正常了?

  • 回归标准: 在 glTF 标准中,非金属的默认反射率被固定在 4%(对应 IOR = 1.5)。
  • 消除扩展: 当你在 Blender 中设置 IOR Level = 0.5 时,正好符合 glTF 的默认标准值。导出器认为不需要额外修正,因此不再写入 KHR_materials_specular 扩展。
  • 兼容性飞跃: 此时 Cesium 使用最基础的 Metallic-Roughness 逻辑进行渲染。即使没有环境贴图,基础的光照计算也能正常运作,不会出现因参数极端导致的黑块。

Blender 材质设置的标准"黄金法则"

为了确保模型在 Cesium、Three.js 等所有引擎中表现一致,建议在 Blender 中遵循以下设置:

1. 材质节点 (Principled BSDF) 设置

  • IOR (折射率): 始终保持在 1.45 ~ 1.50 之间(这是绝大多数现实物质的物理值)。
  • IOR Level (高光级别): 始终保持为 0.5。
  • 注:如果你觉得反光太强,调高 Roughness(粗糙度),而不是调低 IOR Level。
  • Metallic (金属度):
    • 涂漆/塑料/木头: 必须设为 0。
    • 裸露金属: 设为 1。
  • Base Color (基础色): 不要使用纯黑或纯白。建议使用 V = 0.1~0.8 之间的灰色/彩色。

Cesium 端的配套优化

即便模型导出正确,Cesium 默认的光照依然偏弱。建议在代码中加入:

. 开启 HDR: viewer.scene.highDynamicRange = true; 让色彩更丰富,防止背光面死黑。


总结建议

在 Blender 中,请将 IOR 保持 1.45,IOR Level 保持 0.5。

如果想要物体看起来"不那么亮",请通过 增加 Roughness(粗糙度) 或 调暗 Base Color(基础色) 来实现,而不是通过把 IOR 归零。这样导出的 GLB 文件结构最简洁,在 Cesium 中的兼容性也最好。
