瑞芯微RK3588 RKNN模型推理环境部署与功能测试技巧（下）

触觉智能RK3588核心板/开发板SDK即将迎来更新，其中内核将更新至全新Linux6.1，并增加数十项软硬件资料更新与bug优化。本文将介绍瑞芯微RK3588原厂RKNN端侧模型的测试验证方法，而关于开发环境搭建可以查看先前文章。

【测试环境说明】

开发板系统：Ubuntu22.04

开发环境：Ubuntu22.04虚拟机

演示设备：触觉智能RK3588开发板EVB3588，开发板基于核心板+底板设计，用户可通过核心板二次开发设计底板，用于量产。

RKNN

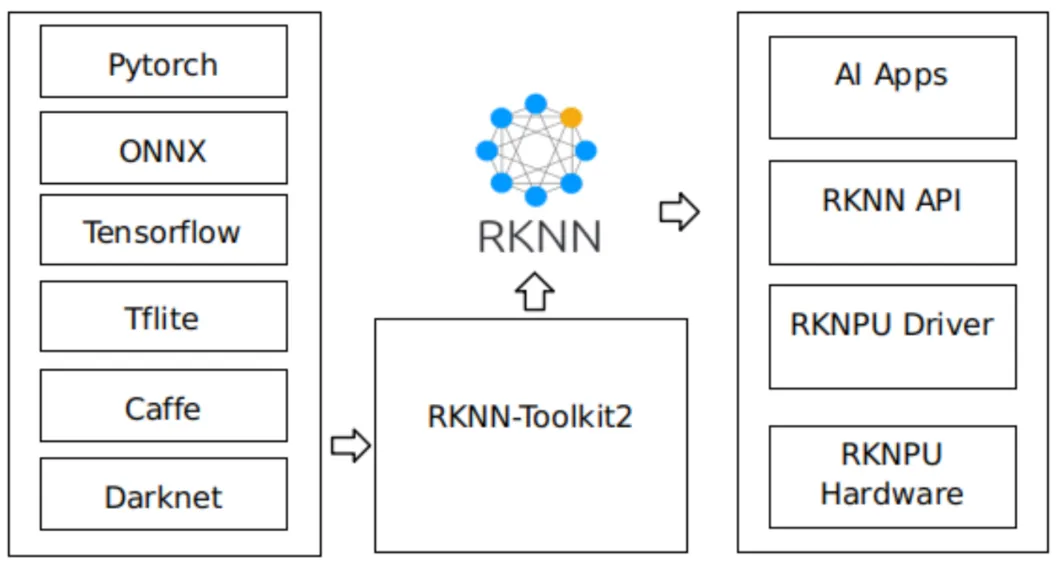

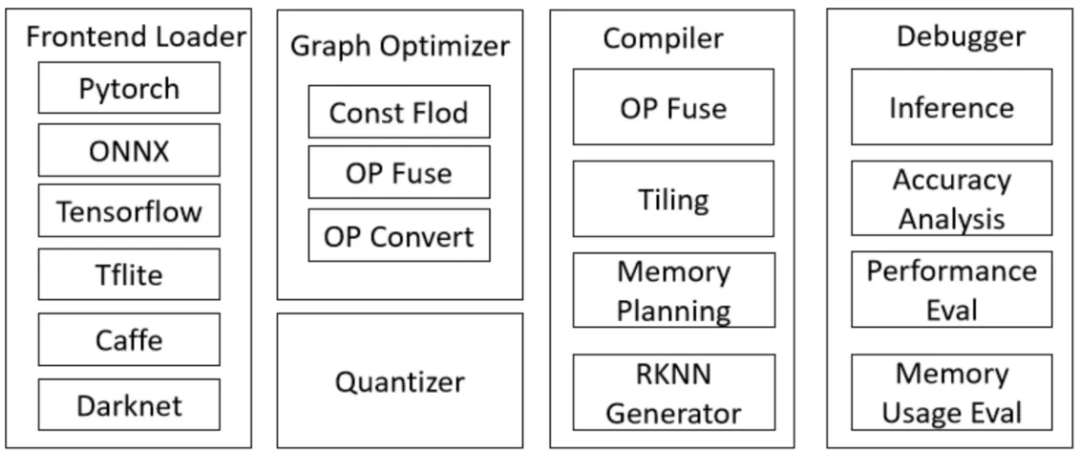

RKNN，全程Rockchip Neural Network)是瑞芯微专为自家 NPU (神经网络处理单元) 开发的端侧神经网络计算框架，提供完整的 "模型转换 - 部署 - 推理" 解决方案。瑞芯微官方软件栈可以帮助用户快速地将AI模型部署到Rockchip芯片，整体的框架如下。

RKNN-Toolkit2是用户模型转换、推理与性能评估的开发套件。使用 RKNPU 时，需先通过该工具将训练好的模型转为 RKNN 格式，再借助 RKNN C API 或 Python API 在开发板上部署。其 Python 接口可快速实现模型转换、量化、推理、性能与内存评估、量化精度分析、模型加密等功能。。

RKNN Runtime 负责加载 RKNN 模型并调用 NPU 驱动完成推理，推理流程包含输入预处理、NPU运算、输出后处理，并根据模型输入格式与量化方式，提供通用 API 和零拷贝 API 两种处理流程。：

通用API推理

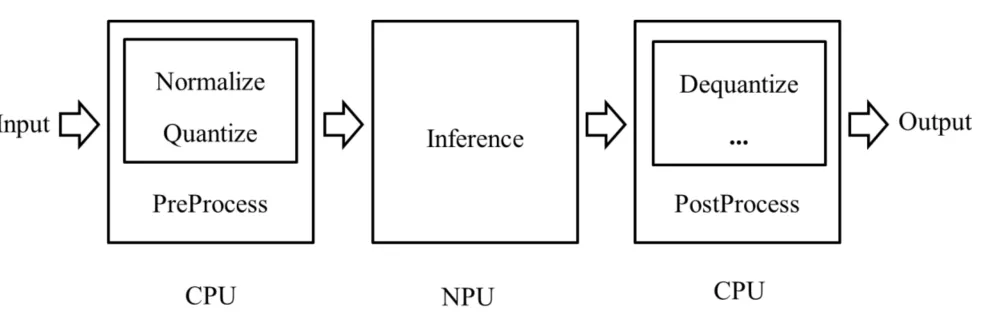

提供一套简洁易用的推理 API，流程如图所示。数据归一化、量化、格式转换、反量化等在 CPU 上运行，模型推理在 NPU 上执行。

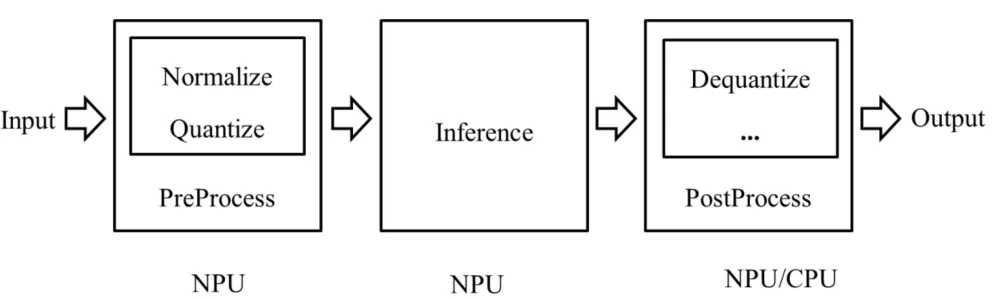

零拷贝API推理

优化了通用 API 数据处理流程，归一化、量化与模型推理均在 NPU 上执行，数据排布与反量化可在CPU或NPU完成；零拷贝 API 的输入处理效率高于通用 API。

示例测试

开始介绍测试方法之前，对开发环境搭建不了解可以看上集：瑞芯微RK3588 RKNN模型推理环境部署与功能测试技巧（上）

RKNN Model Zoo介绍

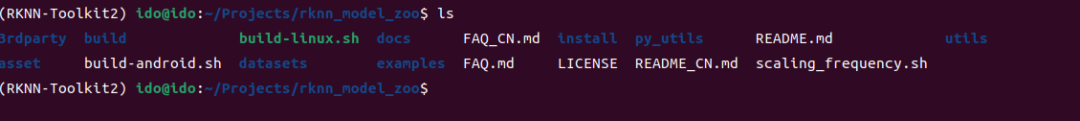

RKNN Model Zoo提供了示例代码，旨在帮助用户快速在Rockchip瑞芯微的开发板上运行各种常用模型，整个目录结构如下：

复制代码

.
├── 3rdparty				# 第三方库
├── asset
├── build-android.sh
├── build-linux.sh			# Linux构建脚本
├── datasets				# 数据集
├── docs
├── examples				# 示例代码
├── FAQ_CN.md
├── FAQ.md
├── LICENSE
├── py_utils
├── README_CN.md
├── README.md
├── scaling_frequency.sh
└── utils      # 常用方法，如文件操作，画图等

其中，examples目录包括了一些常用模型的示例，例如MobileNet 和 YOLO等。每个模型示例提供了Python 和 C/C++ 两个版本的示例代码。

以yolov5为例：

复制代码

rknn_model_zoo
├── examples
│ └── yolov5
│ ├── cpp 		# C/C++ 版本的示例代码
│ ├── model 		# 模型、测试图片等文件
│ ├── python 		# 模型转换脚本和Python版本的示例代码
│ └── README.md
└── ...

RKNN Python Demo 使用方法

准备模型，执行脚本下载onnx测试模型。

复制代码

# 进入 rknn_model_zoo/examples/yolov5/model 目录
cd Projects/rknn_model_zoo/examples/yolov5/model
chmod a+x download_model.sh
# 运行 download_model.sh 脚本，下载 yolov5 onnx 模型

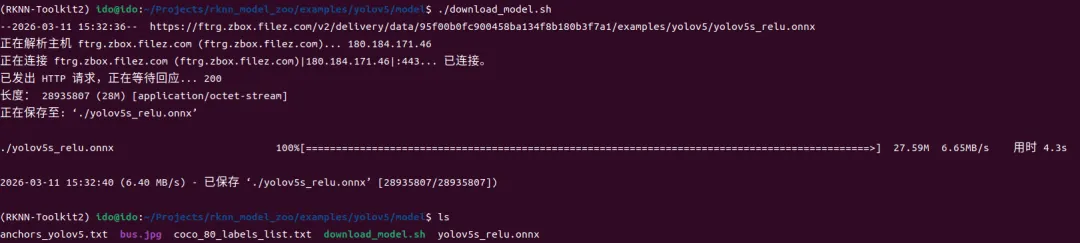

./download_model.sh

转换模型，执行以下命令将onnx模型转换为rknn模型。

复制代码

# 进入 rknn_model_zoo/examples/yolov5/python 目录
cd Projects/rknn_model_zoo/examples/yolov5/python
# 运行 convert.py 脚本，将原始的 ONNX 模型转成 RKNN 模型

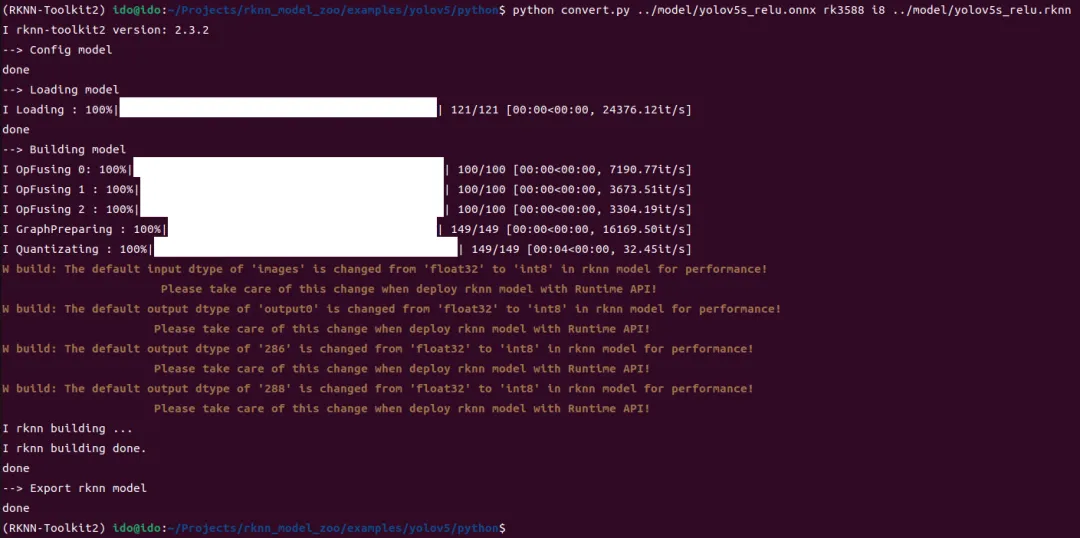

python convert.py ../model/yolov5s_relu.onnx rk3588 i8 ../model/yolov5s_relu.rknn

连板调试，RKNN-Toolkit2的连板调试功能依赖板端的RKNN Server程序，该程序是一个运行在开发板上的后台代理服务，用于接收PC（测试使用Ubuntu虚拟机）通过USB传输过来的命令和数据，然后调用相应的运行时接口，并返回相应结果给PC。所以在做连板调试前需要确认开发板是否已启动RKNN Server程序。

复制代码

adb shell
ps | grep rknn_server

复制代码

# 如果带上 --img_show 参数，则会显示结果图片

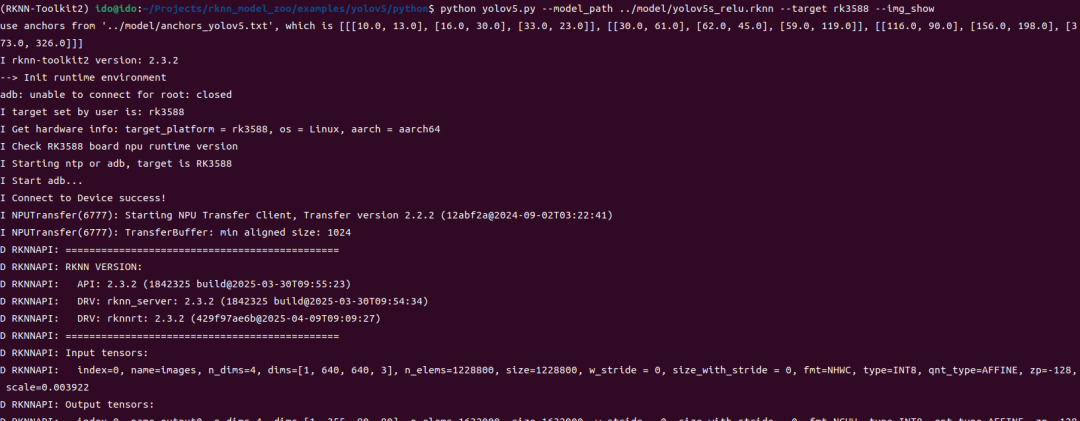

python yolov5.py --model_path ../model/yolov5s_relu.rknn --target rk3588 --img_show

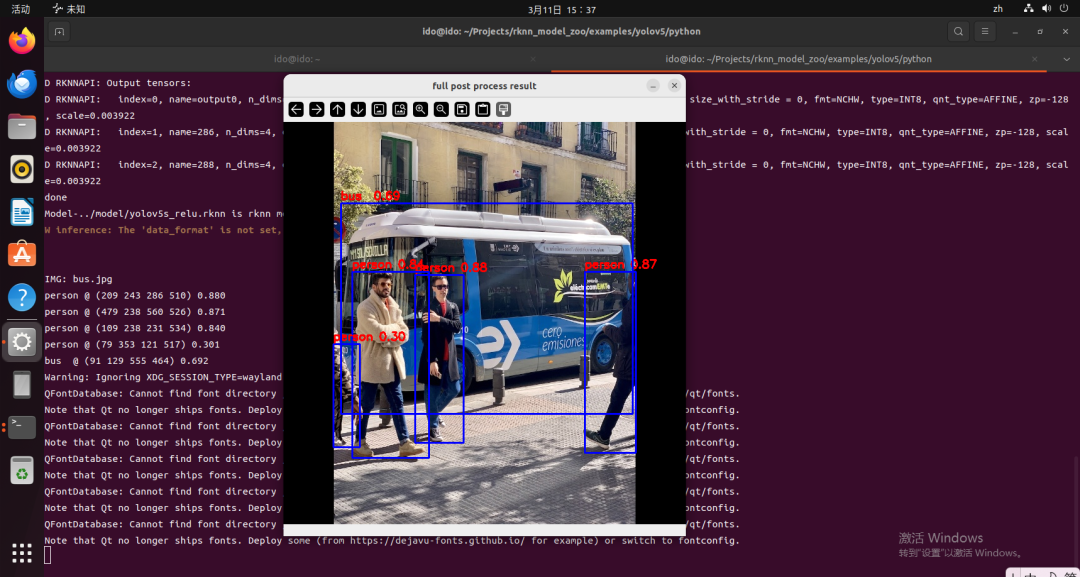

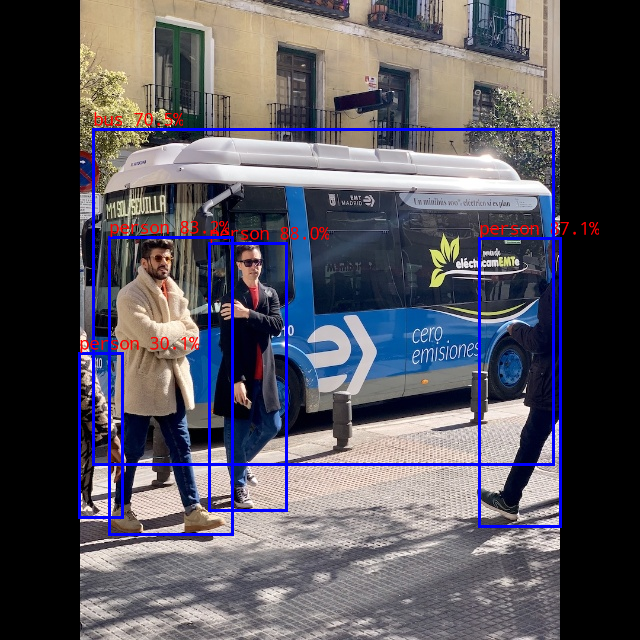

效果如图：

RKNN C Demo 使用方法

完整运行一个RKNN C Demo，需要先将C/C++源代码编译成可执行文件，然后将可执行文件、模型文件、测试图片等相关文件推送到板端上，最后在板端运行可执行文件。

在rknn_model_zoo工程下的build-linsx.sh 本中指定前面下载的GCC交叉编译器路径。

复制代码

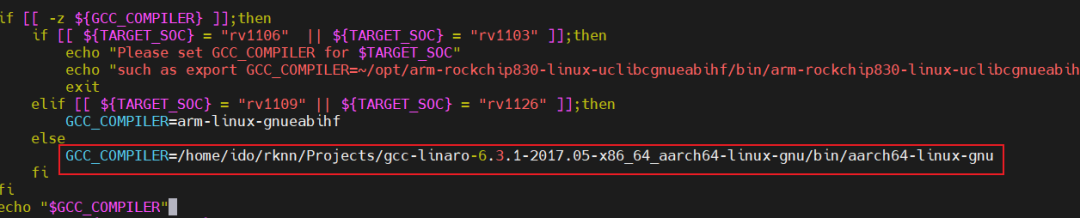

GCC_COMPILER=/home/ido/rknn/Projects/gcc-linaro-6.3.1-2017.05-x86_64_aarch64-linux-gnu/bin/aarch64-linux-gnu

执行如下命令编译测试Demo，以yolov5为例：

复制代码

# 运行 build-linux.sh 脚本
# 用法:./build-linux.sh -t <target> -a <arch> -d <build_demo_name> [-b <build_type>] [-m]
# -t : target (rk356x/rk3588) # 平台类型，rk3568/rk3566 都统一为rk356x
# -a : arch (aarch64/armhf) # 板端系统架构
# -d : demo name # 对应 examples 目录下子文件夹的名称，如yolov5、mobilenet
# -b : build_type(Debug/Release)
# -m : enable address sanitizer, build_type need set to Debug

chmod a+x build-linux.sh
./build-linux.sh -t rk3588 -a aarch64 -d yolov5

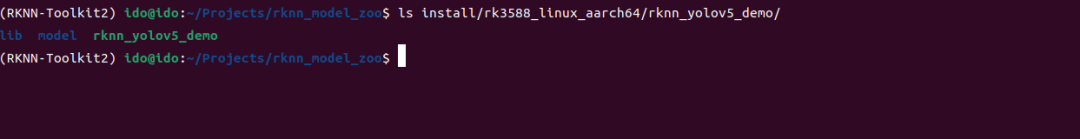

编译后的安装目录如下：

打包安装目录生成的文件部署到开发板系统：

复制代码

tar -xf rknn_yolov5_demo.tar.gz
cd rknn_yolov5_demo/
chmod a+x rknn_yolov5_demo

# 执行一下命令进行测试
./rknn_yolov5_demo model/yolov5s_relu.rknn model/bus.jpg

命令执行完后会生成预测结果图片out.png，从板端拉取到本地查看，在本地电脑的终端中查看效果。

常见问题规避

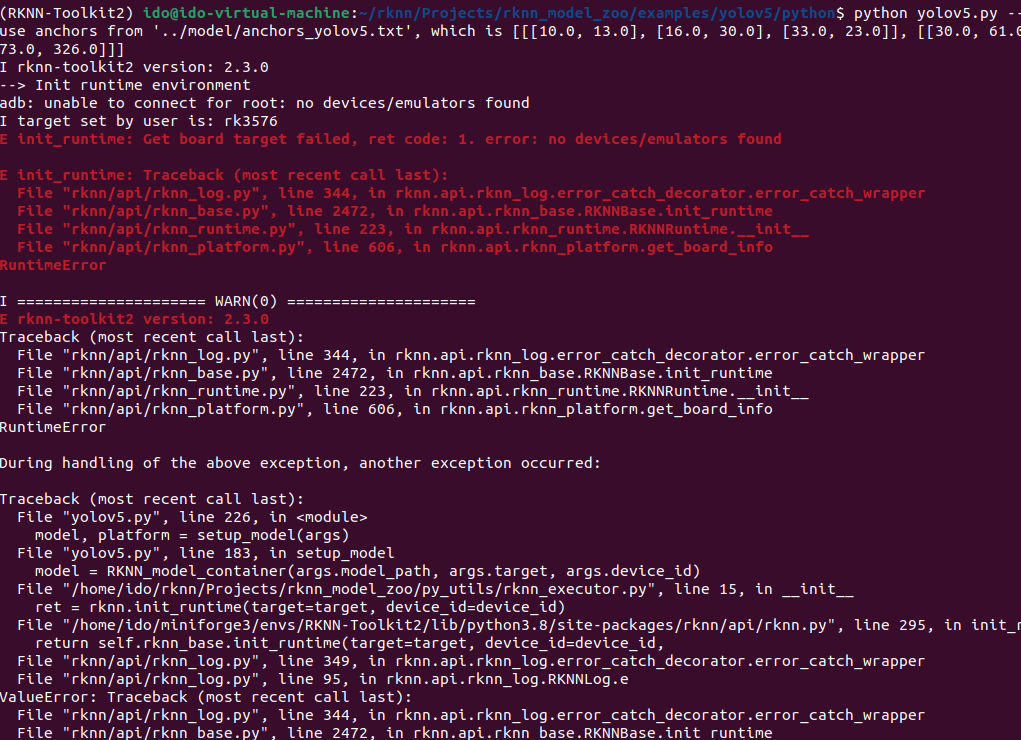

在线调试报错：

解决方法-更新板端系统的adb工具：

https://github.com/airockchip/rknn-toolkit2/blob/master/doc/rknn_server_proxy.md

复制代码

wget -O adbd.zip https://ftzr.zbox.filez.com/v2/delivery/data/7f0ac30dfa474892841fcb2cd29ad924/adbd.zip
unzip adbd.zip
adb push adbd/linux-aarch64/adbd /usr/bin/adbd

瑞芯微RK3588原厂RKNN模型详细测试方法与常见问题已讲解完毕。本文相关资料请关注深圳触觉智能CSDN。
