4.2.2 柱状图
4.2.2.1 概述
柱状图通过柱体的高度（横向布局时为宽度）来表示数值大小。它适用于聚合数据------按时间桶或分类维度分组的值------非常适合跨时期或跨组的比较场景。
每个柱体对应一个聚合值：时间窗口内的总和、平均值或计数（如每小时能耗），或某一分类的值（如每条生产线的产量）。多个指标可以以分组或堆叠柱体的形式展示。
4.2.2.2 适用场景
在以下情况下使用柱状图：
- 比较不同时间段（每小时、每天、每月）的离散数量
- 比较同一指标在多个分类或站点间的差异
- 使用堆叠柱体可视化各部分对整体的贡献
- 数据本质上是聚合的，而非连续时序数据
对于趋势形态很重要的连续时序数据，请使用趋势图。对于单一汇总值（如今日总消耗），请使用统计值面板。
4.2.2.3 配置
编辑模式工具栏
除通用编辑模式控件外，柱状图还增加了以下控件：
| 控件 | 说明 |
|---|---|
| 保存为图片 | 将当前预览下载为 PNG 图片 |
| 全屏 | 将编辑器预览扩展为填满浏览器窗口 |
| 解读面板 | 对当前预览数据运行 AI 分析 |
图形设置
布局方向

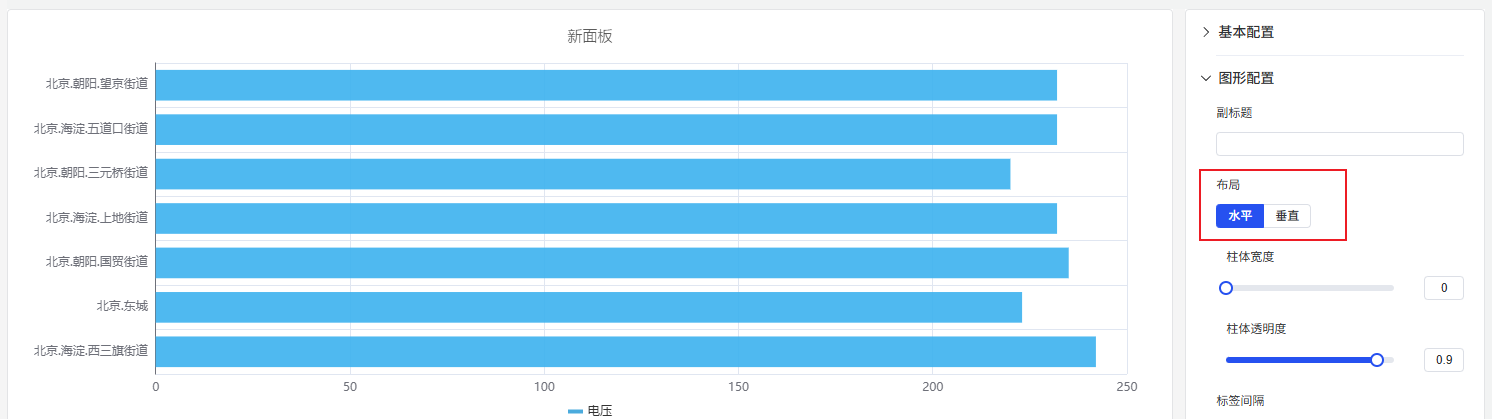

柱状图支持垂直 （默认）和水平两种布局。当分类标签较长或需要并排比较多个组时，水平柱体更易读：
柱体样式

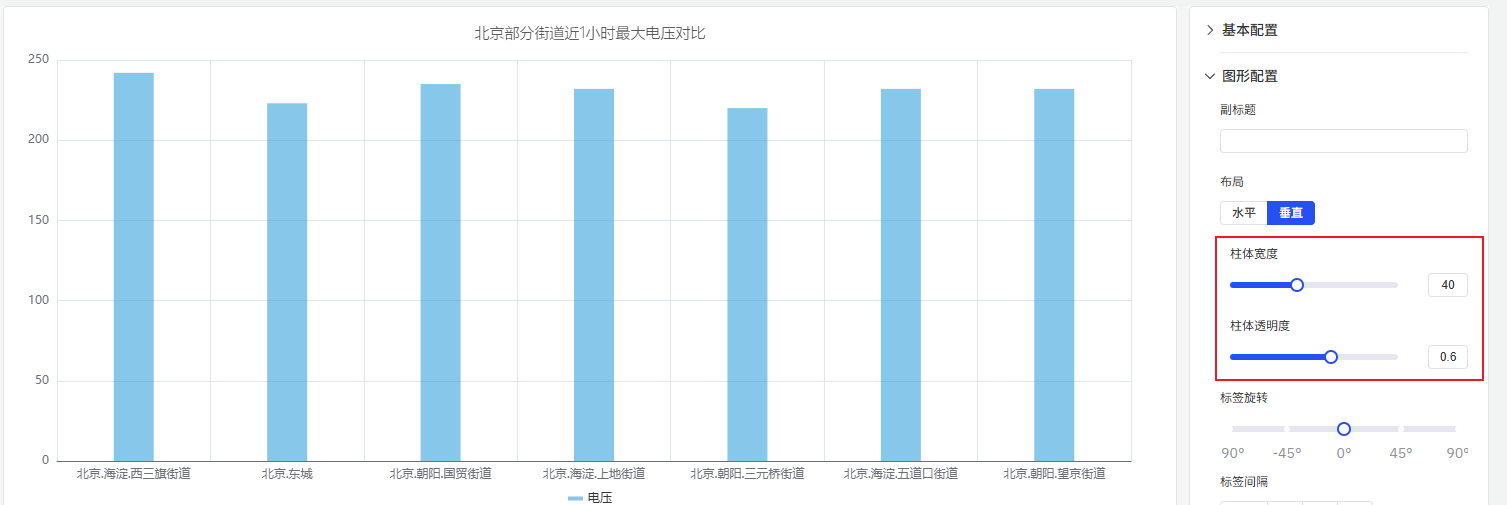

柱体宽度 和柱体透明度控制单个柱体的外观：
如果未设置柱体宽度，图表会根据整体宽度和柱体数量自动计算------这种自适应行为在大多数情况下效果良好。只有在固定分辨率屏幕上需要精确间距时才设置固定宽度。
| 设置 | 说明 |
|---|---|
| 布局方向 | 垂直（柱体向上延伸）或水平（柱体向右延伸） |
| 柱体宽度 | 单个柱体的宽度（滑块；留空则自动计算） |
| 柱体透明度 | 柱体的透明度，0--1 |
| 系列堆叠 | 堆叠多个指标：无、同符号、全部、正值、负值 |
标签
当分类标签较长或数量较多时，可能在坐标轴上重叠。两个设置可以解决这个问题：
-

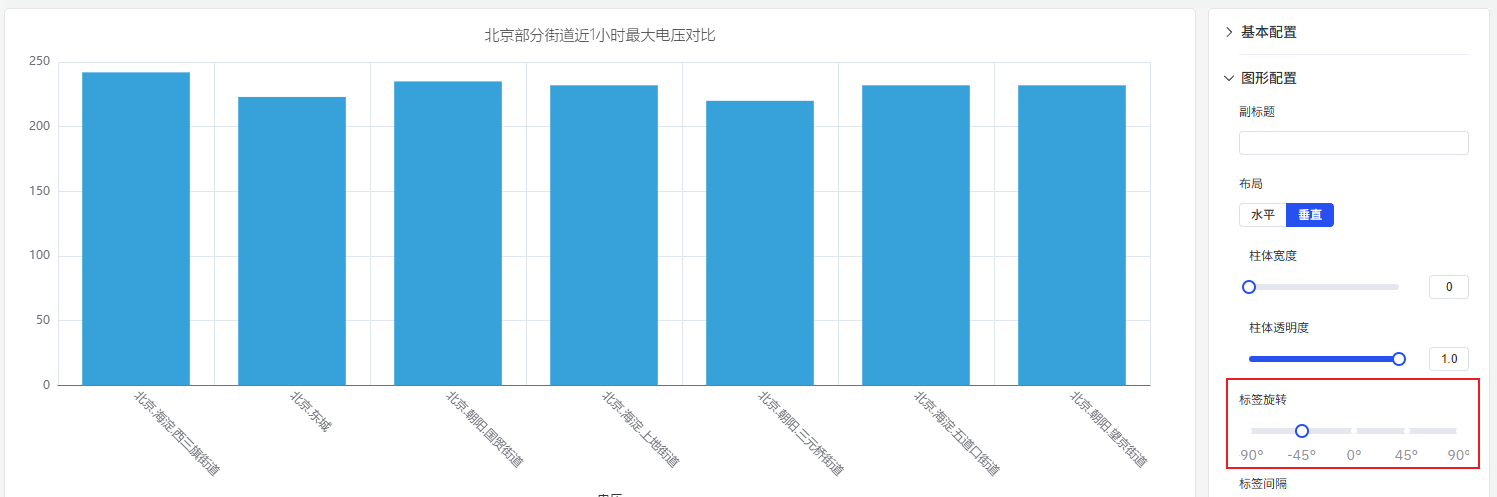

标签旋转 --- 倾斜标签文字以防止重叠：
-

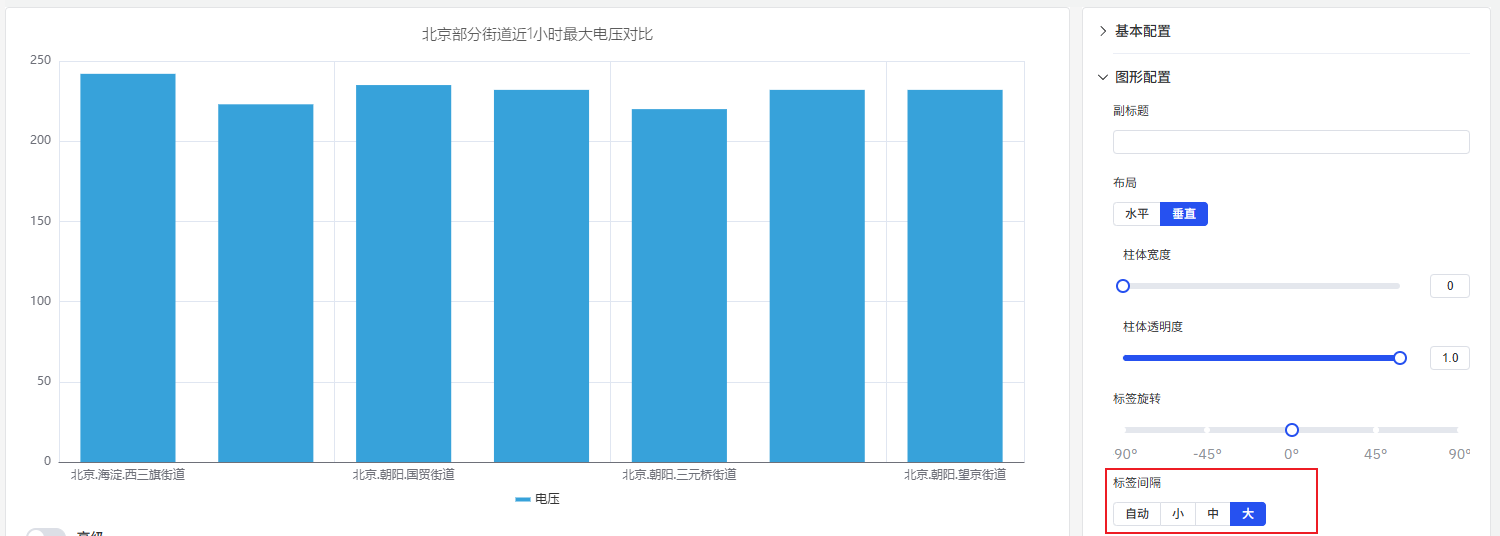

标签间隔 --- 减少显示的标签数量：
| 设置 | 说明 |
|---|---|
| 标签旋转 | 坐标轴标签的旋转角度 |
| 标签间隔 | 标签密度：自动、小、中、大 |
坐标轴设置
坐标轴标题

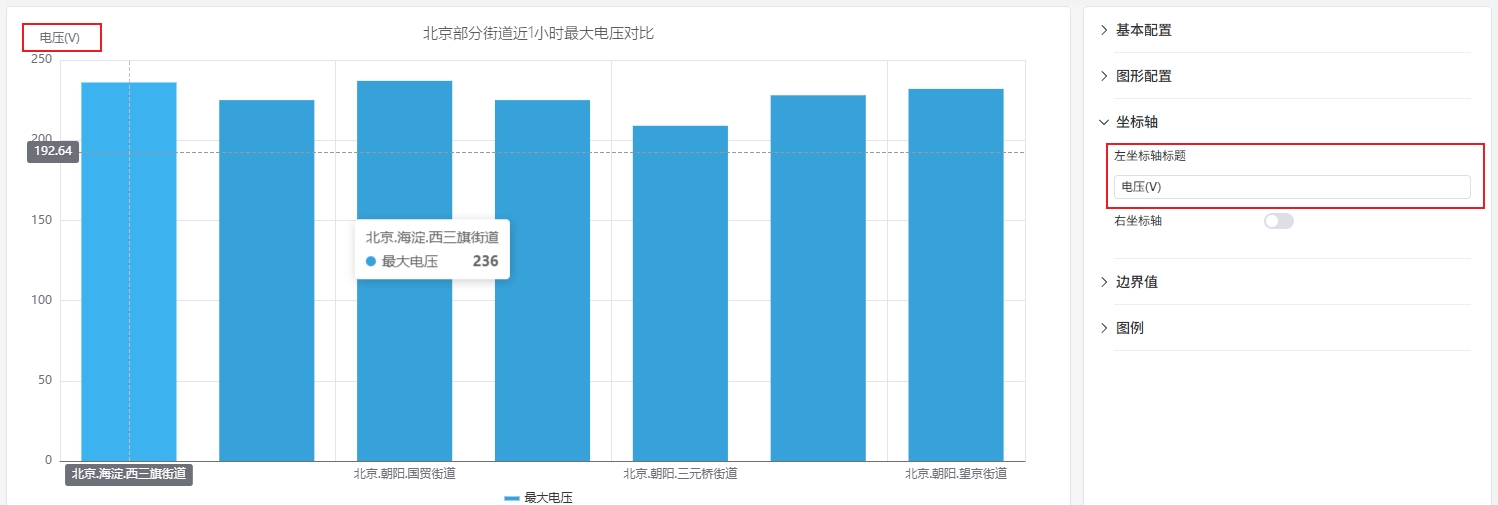

Y 轴可以配置名称和单位标签：
双 Y 轴

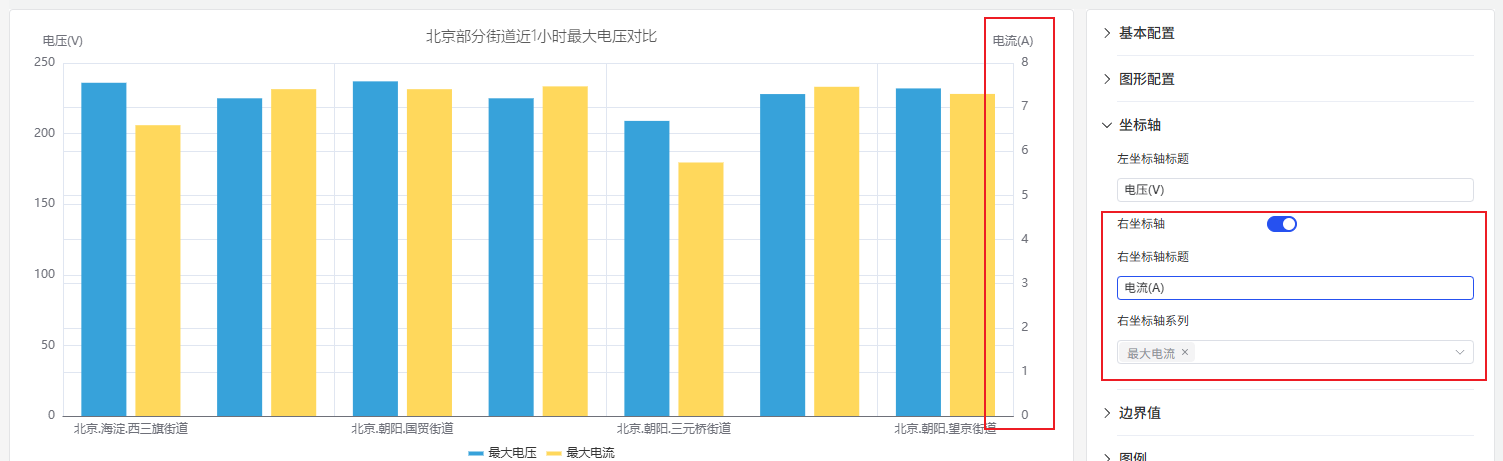

当同时绘制两个量程相差数量级的指标时，共用坐标轴会压缩较小的信号使其难以阅读。启用右坐标轴将每个指标分配到各自的刻度：
| 设置 | 说明 |
|---|---|
| 左 Y 轴标题 | 左 Y 轴的标签 |
| 数值范围 | Y 轴的最小值和最大值（留空 = 自动缩放） |
| 右坐标轴 | 启用右侧辅助 Y 轴 |
边界值设置

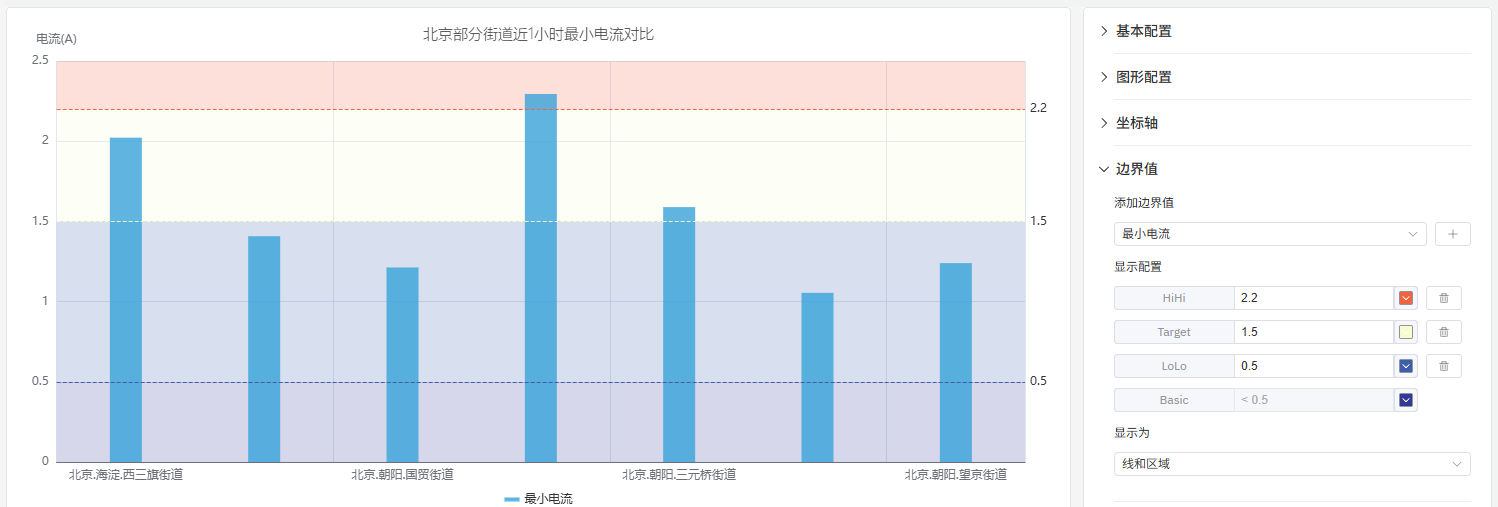

来自属性配置的限值------LoLo、Lo、目标值、Hi、HiHi------可以作为水平参考线显示在柱体上，标记安全和警戒区域：
图例设置

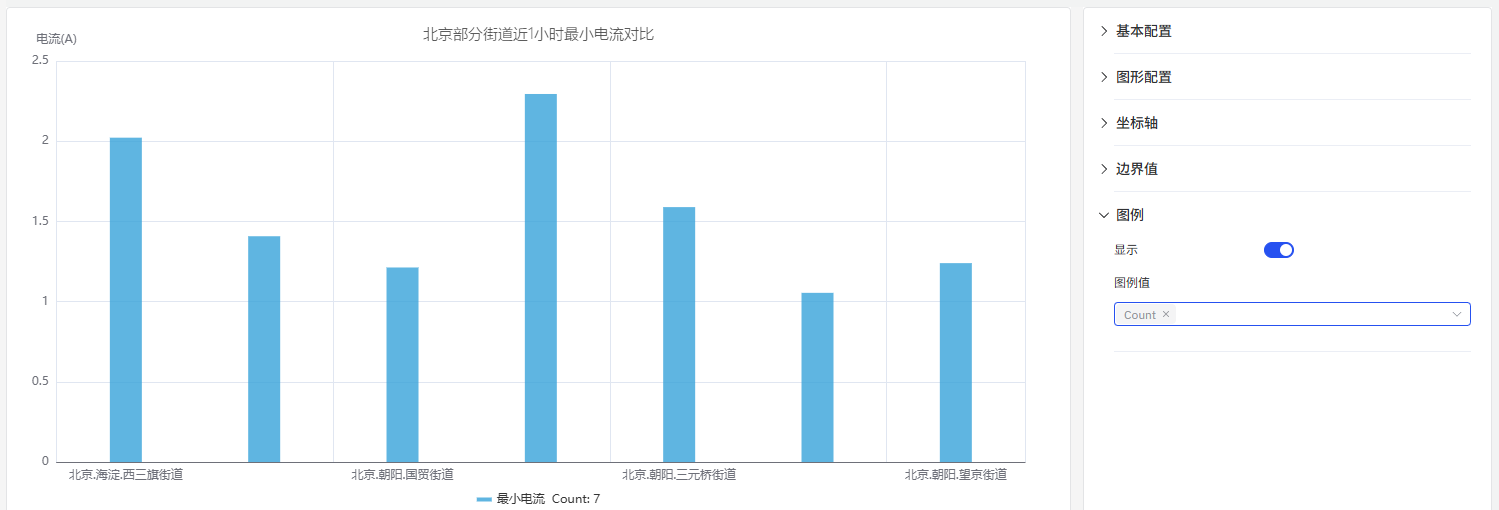

在表格模式下，图例可以在每个系列旁边显示汇总统计数据：
| 设置 | 说明 |
|---|---|
| 显示 | 显示模式：列表、表格或隐藏 |
| 位置 | 放置位置：底部或右侧 |
| 图例值 | 在表格模式下显示的统计数据：最新值、最小值、最大值、平均值、总计等 |
4.2.2.4 使用示例
每日能耗对比。 能源分析师需要比较过去一个月每天的用电量。使用 1 天滑动窗口的柱状图每天显示一个柱体。Hi 限值线突出显示了超过目标消耗水平的天数。

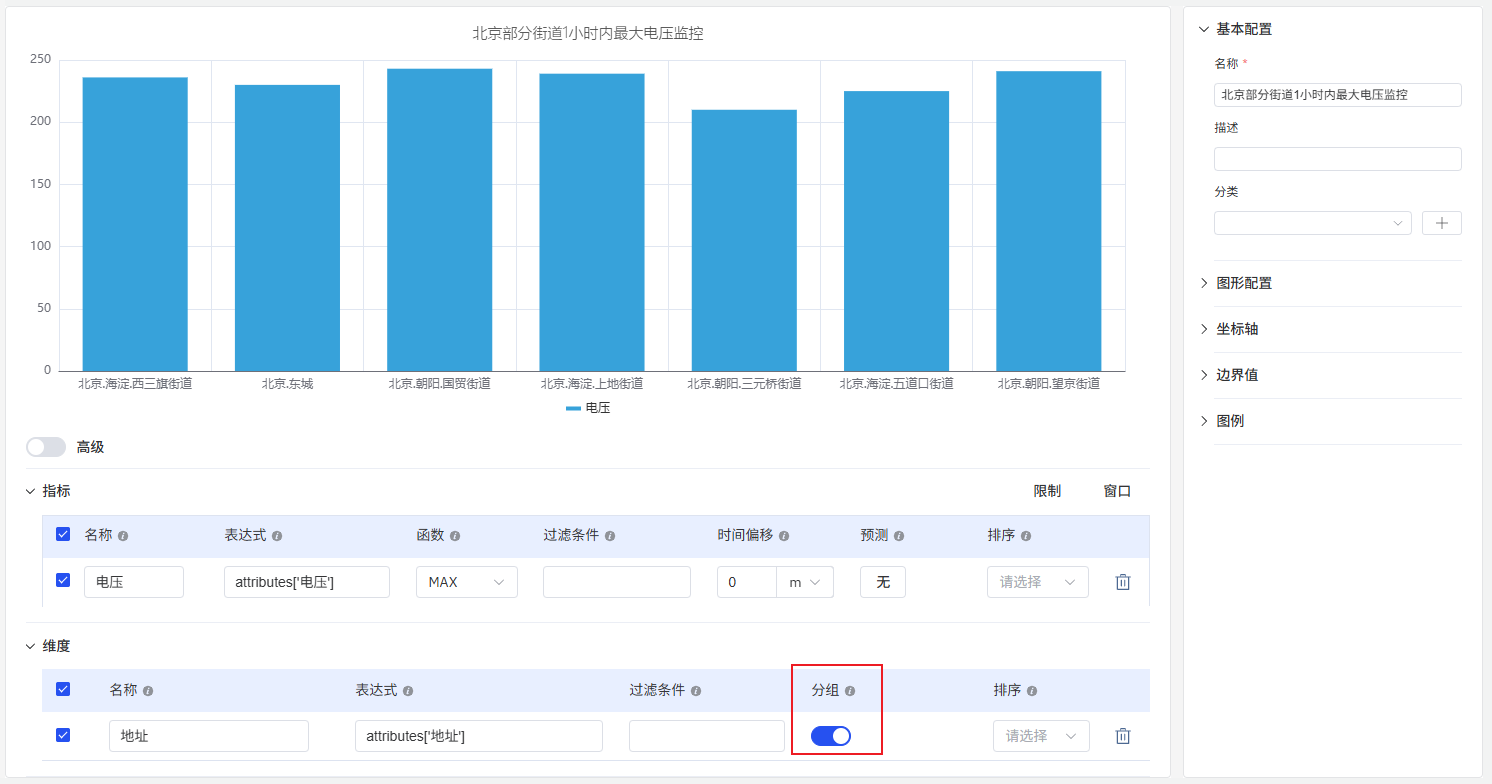

站点间产量对比。 运营经理按站点名称添加维度分组。每个柱体代表所选时间段内一个站点的总产量。当站点名称较长时，切换到水平布局可提高可读性。
居民与工业负荷堆叠。 将两个指标------居民用电量和工业用电量------添加到同一柱状图中，并启用系列堆叠。每个柱体显示总负荷，两个组成部分用颜色分隔，便于一眼看出哪个组成部分在每个时间桶中占主导地位。
