一、引言
生成树协议是局域网二层技术的核心协议之一，在软考网络工程师考试中属于高频考点，历年分值占比 1-2 分，同时也是园区网可靠性设计的基础技术。
1.1 核心概念定义
生成树协议是运行在二层交换机上的环路消除协议，其核心思想是通过生成树算法（Spanning Tree Algorithm, STA），在存在物理冗余链路的网络中，逻辑阻塞部分冗余端口，构建一个无环的树形拓扑，同时在活动链路故障时自动激活备份链路，实现网络连通性的快速恢复。
1.2 技术发展脉络
生成树协议的演进经历了三个核心阶段：
1990 年，IEEE 发布 802.1D 标准，定义了经典 STP，解决了二层环路问题，但收敛速度慢，仅支持单生成树；
2001 年，IEEE 发布 802.1w 标准，定义了快速生成树协议 RSTP，将收敛时间从 30-50 秒缩短至秒级，兼容 STP；
2002 年，IEEE 发布 802.1s 标准，定义了多生成树协议 MSTP，支持多 VLAN 负载均衡，兼容 STP 和 RSTP，成为当前主流应用标准。
1.3 本文知识点覆盖
本文将系统讲解二层环路的危害、STP 核心选举机制、RSTP 的改进要点、MSTP 的多实例原理，以及工程应用方案，覆盖软考所有相关考点。
二、二层环路危害与 STP 核心原理
2.1 二层环路的危害
当网络中存在冗余物理链路且未部署环路抑制机制时，会产生两类核心故障：
（1）广播风暴
交换机对广播帧、未知单播帧采用泛洪转发机制，环路中的广播帧会被所有交换机无限循环转发，帧数量按指数级增长，最终占满所有链路带宽，导致所有端口吞吐量降至 0，网络完全瘫痪。例如 100M 链路中，64 字节的广播帧仅需 3 秒即可占满全部带宽。
（2）MAC 地址表震荡
交换机的 MAC 地址表通过源地址学习机制构建，当同一 MAC 地址的帧从环路的不同端口交替到达交换机时，交换机会不断更新该 MAC 地址对应的出端口，导致 MAC 地址表项频繁刷新，正常流量转发出现丢包、错发等问题。

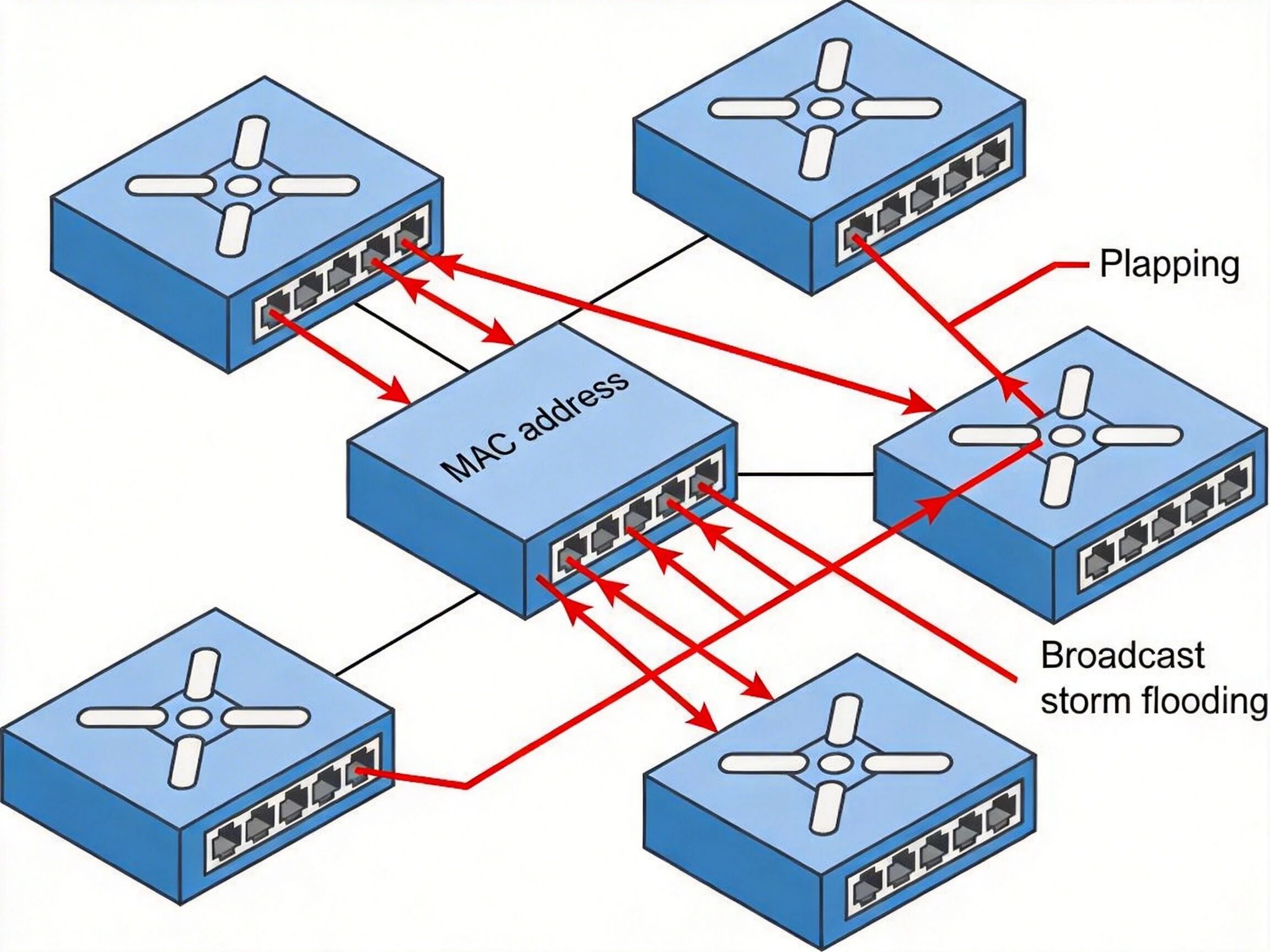

二层环路故障示意图，包含广播风暴泛洪路径、MAC 地址震荡的端口切换过程
2.2 STP 核心机制
STP 通过交换机之间交互桥协议数据单元（BPDU，IEEE 802.1D 标准定义，组播地址 01-80-C2-00-00-00，每 2 秒发送一次），运行四步选举流程确定端口角色与状态：
（1）选举根桥（Root Bridge）
整个生成树拓扑中唯一的根节点，选举依据为网桥 ID（BID）：
BID 结构：16 位网桥优先级 + 48 位交换机 MAC 地址，默认优先级为 32768；
选举规则：优先级数值越小越优先，优先级相同则 MAC 地址越小越优先。
工程实践中需手动将核心交换机的优先级配置为 4096 或 8192，确保其成为根桥，Cisco 设备配置命令为spanning-tree vlan 1-4094 root primary。
（2）选举根端口（Root Port）
每个非根交换机上选举一个唯一的根端口，作为该交换机到根桥的最优路径端口，选举规则按优先级依次为：
到根桥的路径开销（RPC）最小：路径开销为链路所有入端口开销之和，IEEE 802.1D-1998 标准中 100M 链路开销为 19，1000M 链路开销为 4；
对端交换机 BID 最小；
对端端口 ID（PID）最小：PID 结构为 4 位端口优先级（默认 128）+ 12 位端口编号。
（3）选举指定端口（Designated Port）
每个物理网段选举一个唯一的指定端口，负责向该网段转发流量，选举规则按优先级依次为：
所在交换机到根桥的 RPC 最小；
所在交换机 BID 最小；
本端端口 PID 最小。
根桥上的所有端口默认都是指定端口。
（4）阻塞非核心端口
既不是根端口也不是指定端口的端口被置为阻塞状态，仅接收 BPDU，不转发用户数据。

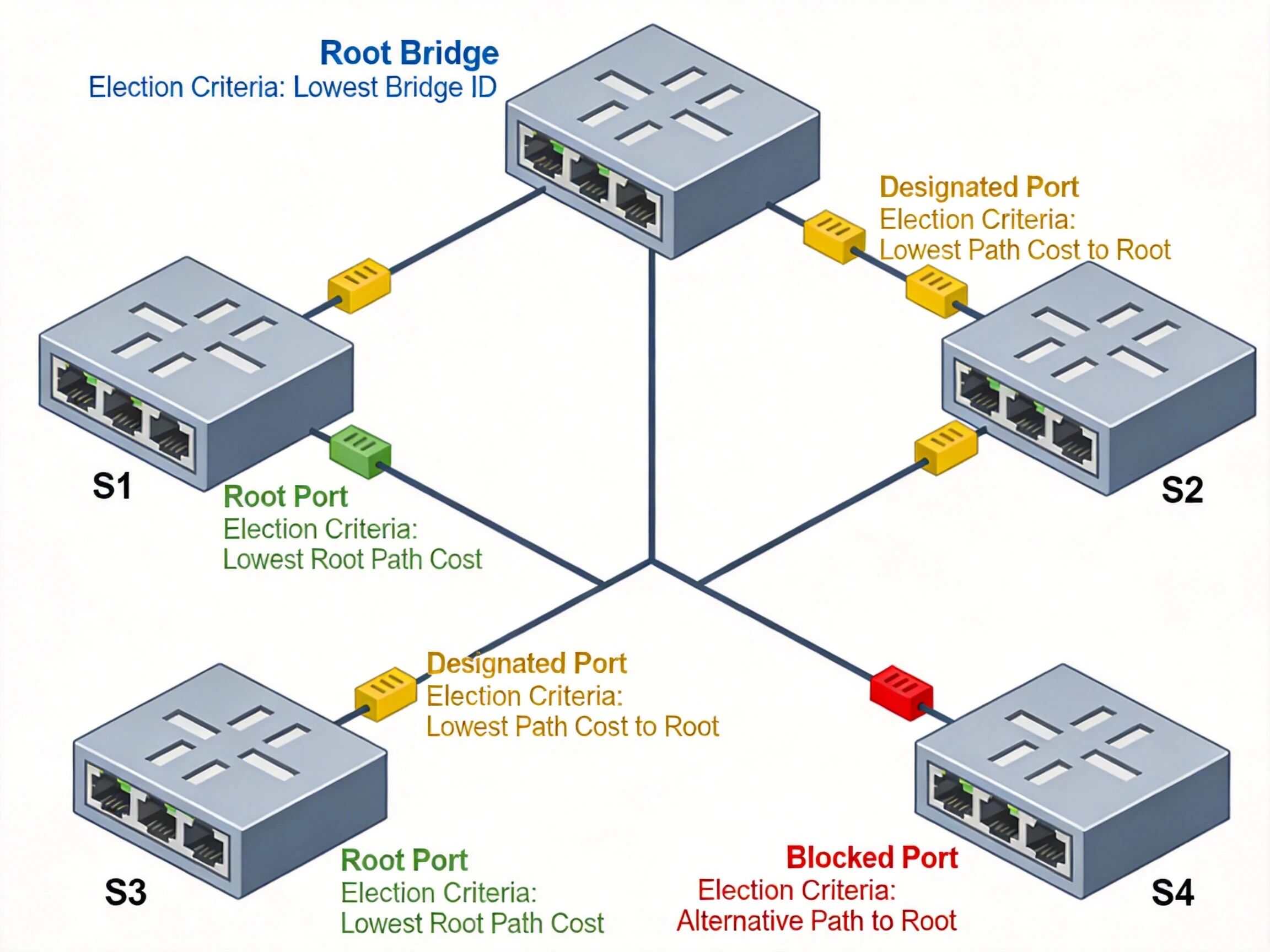

STP 选举流程拓扑图，标注根桥、根端口、指定端口、阻塞端口的位置与选举依据
2.3 STP 的局限性
经典 STP 的核心缺陷为收敛速度慢，端口从阻塞到转发需要经过 30-50 秒：
阻塞状态（20 秒）：仅接收 BPDU，不学习 MAC、不转发数据；
监听状态（15 秒）：接收并发送 BPDU，构建拓扑，不学习 MAC、不转发数据；
学习状态（15 秒）：学习 MAC 地址表，仍不转发数据；
转发状态：正常转发数据。
该收敛速度无法满足语音、视频等低延迟业务的需求。
三、RSTP 的技术改进与实现
RSTP（IEEE 802.1w）在兼容 STP 的基础上，通过端口角色细化、状态简化、快速收敛机制实现了秒级收敛，是当前中小型园区网的主流选择。
3.1 端口角色细化
RSTP 在 STP 的根端口、指定端口基础上，新增三类端口角色：
替代端口（Alternate Port）：根端口的备份端口，存储到根桥的次优路径，当根端口失效时可直接切换为新的根端口，无需等待收敛；
备份端口（Backup Port）：指定端口的备份端口，仅存在于交换机连接共享介质（如 Hub）的场景，当指定端口失效时可快速切换为指定端口；
边缘端口（Edge Port）：连接终端设备（PC、服务器等）的端口，不参与生成树计算，可直接进入转发状态，即插即用。
3.2 端口状态简化
RSTP 将 STP 的 5 种端口状态简化为 3 种，减少了状态切换的耗时：
Discarding 状态：对应 STP 的 Disabled、Blocking、Listening 状态，不学习 MAC 地址，不转发用户数据，仅接收 BPDU；
Learning 状态：与 STP 一致，学习 MAC 地址表，不转发用户数据；
Forwarding 状态：正常转发用户数据。
3.3 快速收敛机制
RSTP 的核心快速收敛机制包括三类：
P/A（Proposal/Agreement）机制：点对点链路中，上游交换机发送 Proposal 报文请求快速切换端口状态，下游交换机确认无环路后回复 Agreement 报文，端口无需等待计时器即可直接进入转发状态，收敛时间可低至 1 秒；
根端口快速切换：替代端口可直接接替失效的根端口，无需经过 Learning 状态；
边缘端口快速启用：边缘端口直接进入转发状态，不触发拓扑变更。
3.4 保护机制
RSTP 新增四类保护机制，提升网络稳定性：
BPDU 保护：边缘端口收到 BPDU 时自动关闭，防止非法交换机接入引发拓扑变动，华为设备配置命令为stp bpdu-protection；
根保护：端口收到更优 BPDU 时自动进入 Discarding 状态，防止下游交换机抢占根桥地位，配置命令为stp root-protection；
环路保护：端口长时间未收到 BPDU 时，自动进入 Discarding 状态，防止单向链路故障导致阻塞端口误转为转发状态形成环路；
TC 保护：限制单位时间内处理拓扑变更（TC）报文的次数，防止 MAC 地址表频繁刷新影响转发性能。
STP 与 RSTP 的特性对比表，包含收敛时间、端口角色、状态、适用场景等维度
四、MSTP 多生成树原理与应用
STP 和 RSTP 均为单生成树协议，所有 VLAN 共享同一棵生成树，冗余链路被完全阻塞无法承载流量，无法实现负载均衡，MSTP（IEEE 802.1s）解决了该问题。
4.1 MSTP 核心原理
MSTP 引入了多生成树实例（MST Instance, MSTI）的概念：
将多个 VLAN 映射到同一个 MSTI 中，每个 MSTI 独立计算一棵生成树，不同 MSTI 的拓扑可以不同；
同一 MST 域内的所有交换机配置相同的域名、修订级别、VLAN - 实例映射关系；
每个 MSTI 的选举机制与 RSTP 完全一致，可独立阻塞不同的冗余端口。
例如，将 VLAN 1-10 映射到 MSTI 1，VLAN 11-20 映射到 MSTI 2，配置 MSTI 1 的根桥为核心交换机 A，MSTI 2 的根桥为核心交换机 B，即可实现不同 VLAN 的流量通过不同的链路转发，充分利用冗余链路带宽。
4.2 MSTP 的优势
MSTP 的核心优势包括：
兼容 STP 和 RSTP，可与老旧设备混合组网；
支持多 VLAN 负载均衡，冗余链路可承载不同 VLAN 的流量，提升带宽利用率；
支持大规模二层网络部署，最多可支持 4094 个 MSTI，匹配 VLAN 的数量范围。

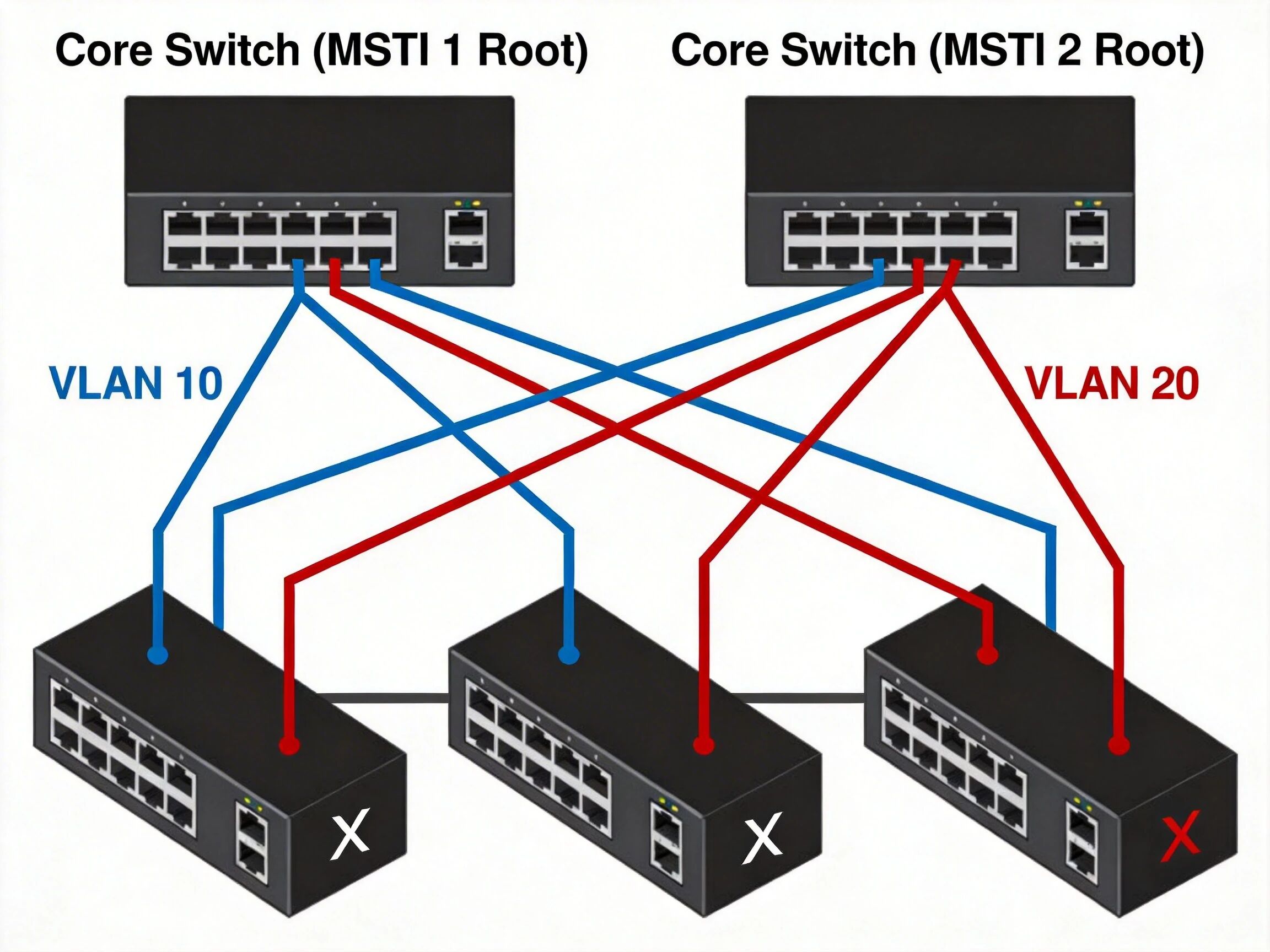

MSTP 多实例负载均衡拓扑图，标注不同 MSTI 的根桥、阻塞端口、流量转发路径
4.3 MSTP 配置要点
MSTP 的基础配置步骤包括：
配置 MST 域：stp region-configuration，进入域配置视图；
配置域名：region-name XXX，同一域内所有设备域名必须一致；
配置修订级别：revision-level 1，同一域内所有设备修订级别必须一致；
配置 VLAN - 实例映射：instance 1 vlan 1 to 10，instance 2 vlan 11 to 20；
激活配置：active，提交 MST 域配置；
配置实例根桥：stp instance 1 root primary，stp instance 2 root secondary。
五、生成树协议工程应用与演进趋势
5.1 传统园区网应用方案
在二层架构的中小型园区网中，生成树协议的典型部署方案为：
核心层两台交换机互为冗余，分别配置为不同 MSTI 的根桥；
汇聚层交换机上行采用双链路分别连接两台核心交换机，部署 MSTP 实现负载均衡；
接入层交换机连接终端的端口配置为边缘端口，启用 BPDU 保护。
该方案可实现链路级冗余，故障收敛时间小于 1 秒，满足大多数业务的需求。
5.2 新一代园区网替代方案
随着交换机堆叠（iStack）和链路聚合（Eth-Trunk）技术的成熟，当前大型园区网普遍采用 "堆叠 + 跨设备链路聚合" 的架构替代生成树协议：
接入层两台交换机组成堆叠，逻辑上视为一台设备；
汇聚层两台交换机组成堆叠，逻辑上视为一台设备；
接入层与汇聚层之间采用跨设备链路聚合，多条链路逻辑上为一条聚合链路，物理环路转变为逻辑上的点对点链路，无需部署生成树协议。
该方案的优势包括：所有链路均处于转发状态，带宽利用率达到 100%；故障收敛时间小于 100 毫秒，远低于生成树协议；配置简化，无需处理生成树相关参数。
生成树与堆叠 + 链路聚合方案的对比表，包含带宽利用率、收敛时间、配置复杂度、适用场景等维度
5.3 技术演进趋势
生成树协议的演进方向包括：
与 SDN 技术结合：由控制器统一计算二层拓扑，动态下发端口转发规则，替代分布式生成树计算，进一步提升收敛速度；
数据中心网络应用：在 TRILL、VXLAN 等大二层技术中，生成树协议作为底层环路抑制的备选方案，保障网络可靠性。
六、总结与软考备考建议
6.1 核心知识点提炼
二层环路的核心危害为广播风暴和 MAC 地址表震荡；
STP 通过四步选举构建无环拓扑，选举优先级为 BID > 路径开销 > 对端 BID > 对端 PID；
RSTP 通过端口角色细化、P/A 机制实现秒级收敛，新增四类保护机制；
MSTP 通过多实例映射实现 VLAN 负载均衡，是当前主流生成树标准；
新一代园区网优先采用堆叠 + 跨设备链路聚合替代生成树协议，提升带宽利用率。
6.2 软考考试重点提示
高频考点：STP 选举规则、端口角色判断、RSTP 改进要点、MSTP 多实例原理；
易错点：路径开销的计算规则、BID 的比较逻辑、边缘端口的特性；
题型分布：上午客观题主要考察协议原理、选举规则、标准编号，下午案例题主要考察生成树的配置、故障排查、方案设计。
6.3 实践与备考建议
理论学习：重点掌握生成树的选举流程，可通过拓扑模拟练习端口角色的判断；
实验操作：使用华为 eNSP 或 Cisco Packet Tracer 模拟 STP、RSTP、MSTP 的配置，观察端口状态变化和收敛过程；
方案对比：梳理生成树与堆叠、链路聚合技术的适用场景，掌握园区网可靠性设计的最佳实践。
