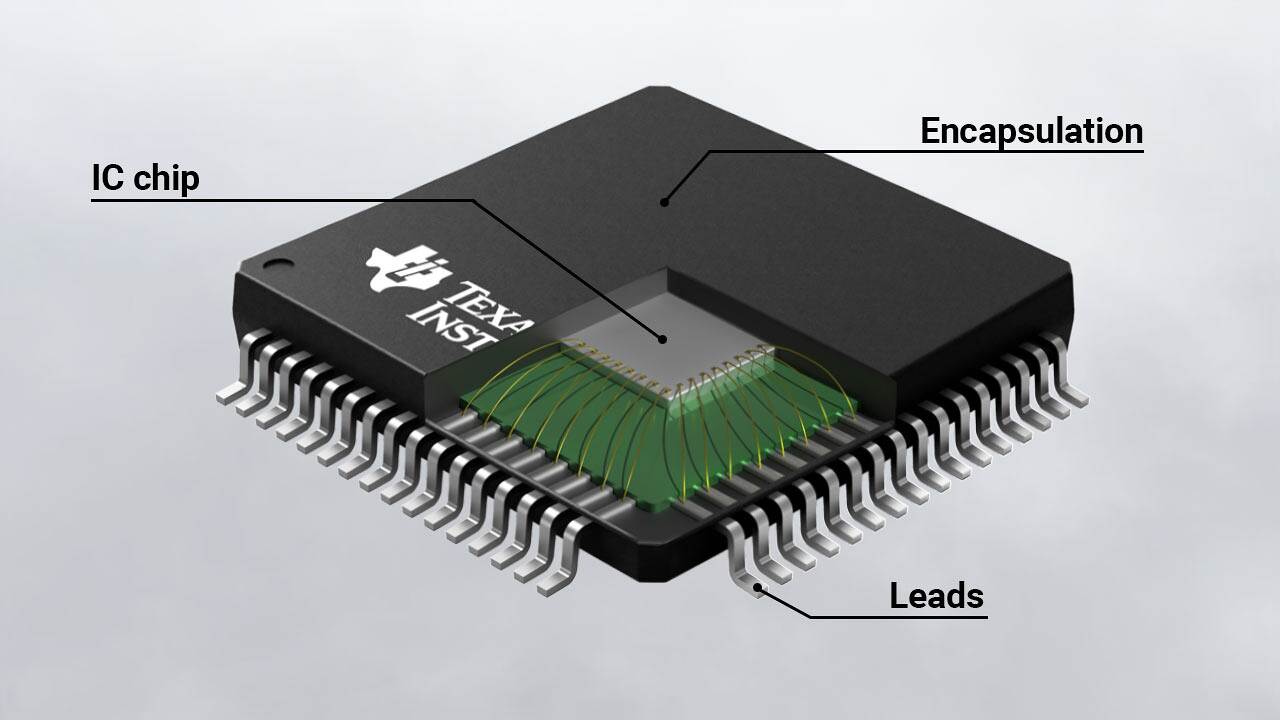

集成电路封装（Package）是把芯片本体保护起来并提供对外连接的结构，不同封装影响尺寸、散热、引脚数、装配方式等。

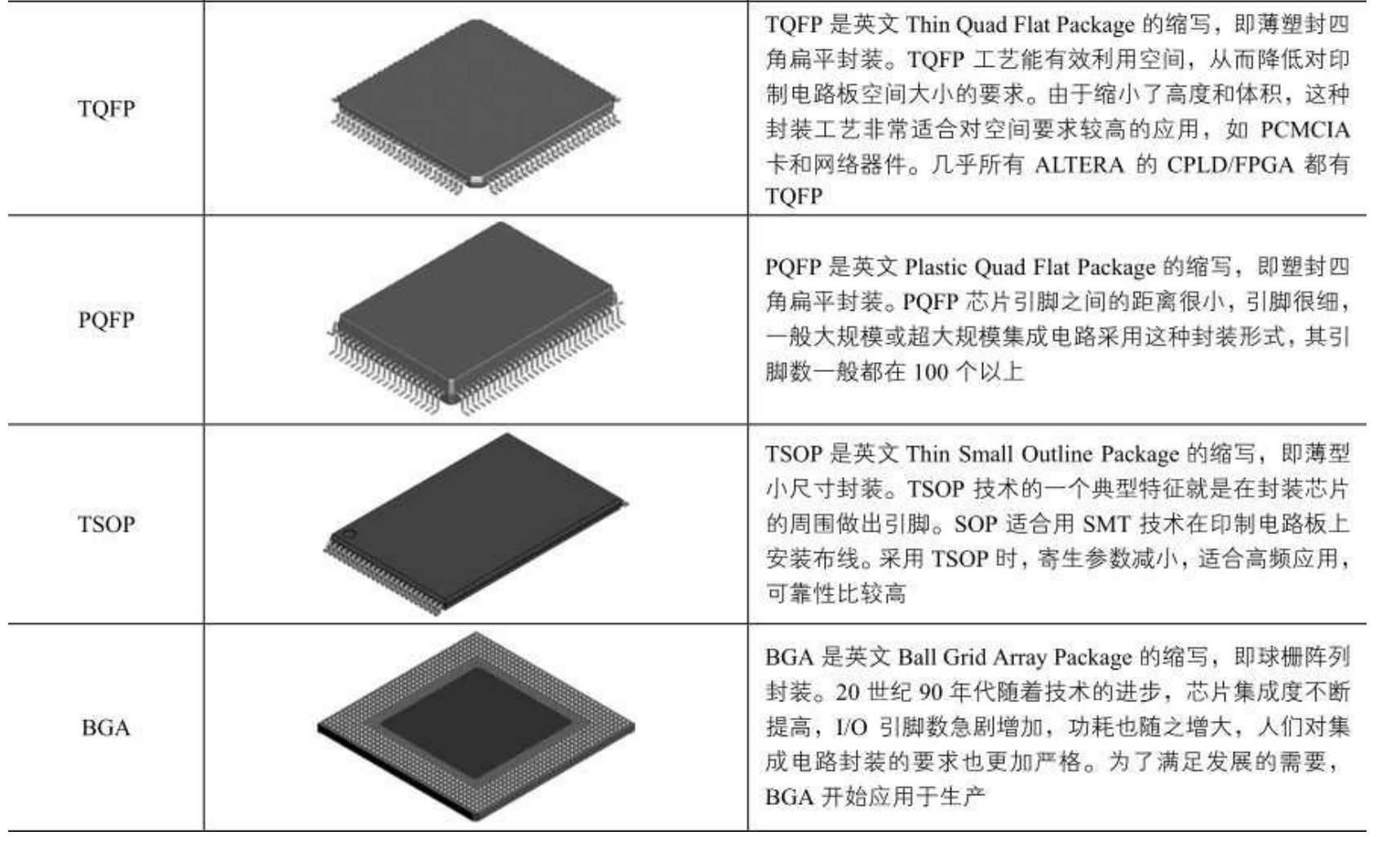

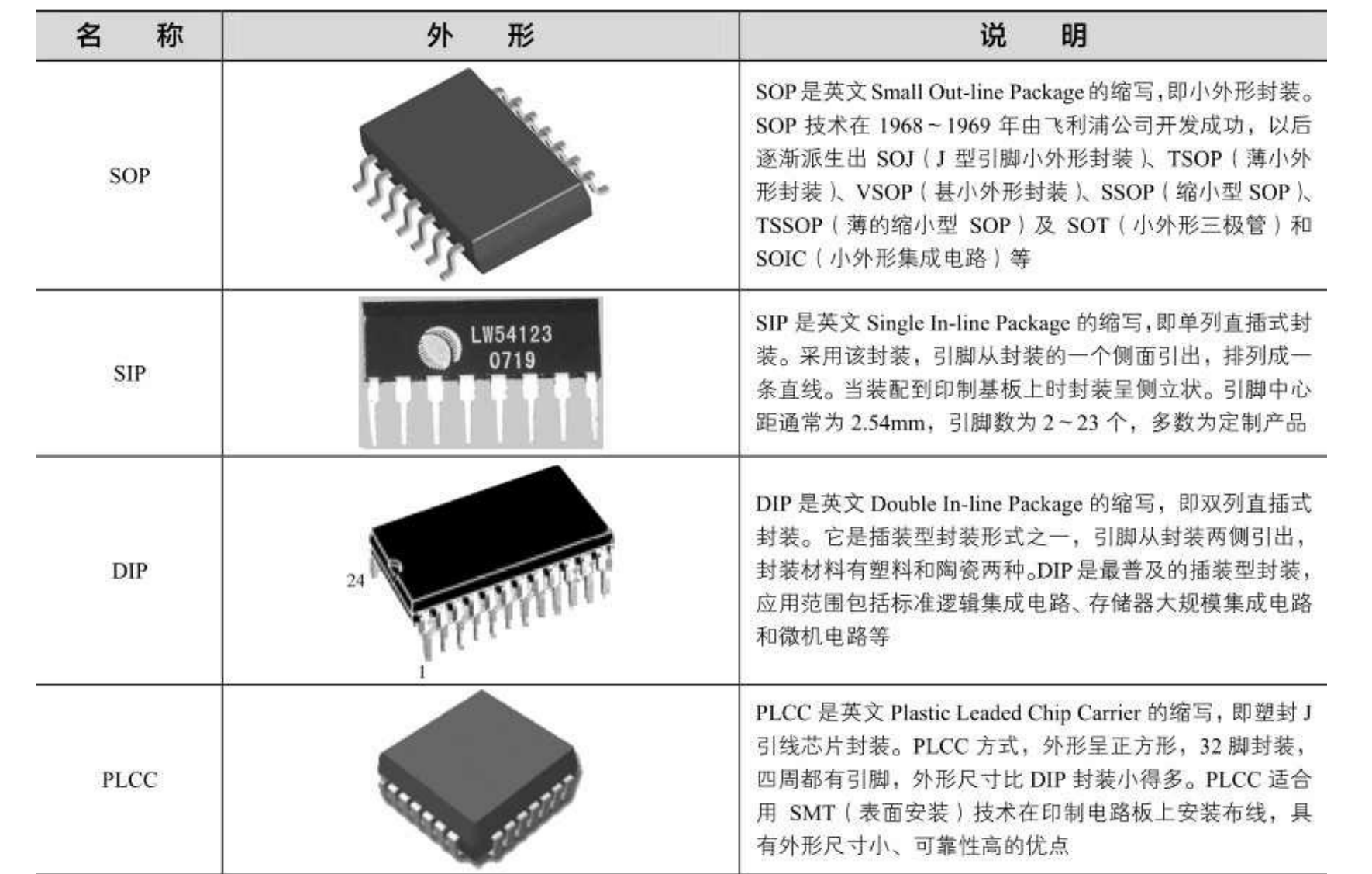

常见封装

续表

查找封装网站

查找 TI 封装 | TI.com.cn

直插式封装（DIP）

⚙️ 特点

两排引脚（双列）

可以插入面包板

适合手工焊接

🚀 应用

教学实验

原型电路

低密度电路

贴片式封装（SMD）

1️⃣ SOP / SOIC（小外形封装）

• 特点
  两侧引脚（海鸥脚）
  比 DIP 更小
  适合自动化生产

2️⃣ QFP（四边扁平封装）

• 特点
  四边都有引脚
  引脚数量多（几十到几百）
  常见于 MCU

3️⃣ QFN（无引脚封装）

• 特点
  没有外露引脚（底部焊盘）
  体积小、散热好
  高频性能优秀

4️⃣ BGA（球栅阵列）

• 特点
  底部是焊球阵列
  引脚数极多
  散热性能好
• 应用
  CPU、GPU、FPGA

功率器件封装

TO 系列（晶体管/功率器件）

📊 封装对比总结

封装	特点	优点	缺点
DIP	插件	易用	体积大
SOP/SOIC	贴片	成本低	引脚有限
QFP	多引脚	易焊接	占空间
QFN	无引脚	小、散热好	难焊
BGA	焊球	高密度	难维修

引脚标记

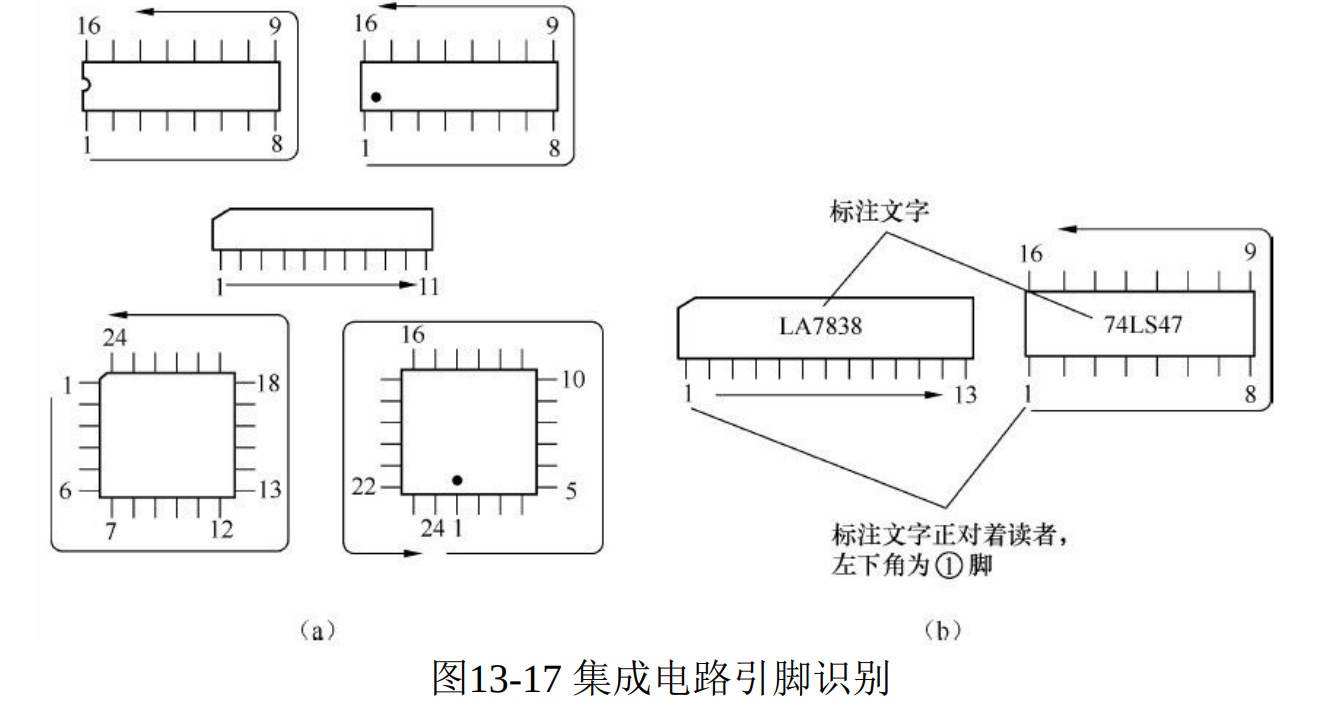

不管什么集成电路，它们都有一个标记指出①脚，常见的标记有小圆点、小凸起、缺口、缺角，找到该脚后，逆时针依次为②、③、④等脚
