本文承接自上一篇文章 1.1. 多层感知器MLP(人工神经网络)介绍，建议先看上一篇文章。
1.2.1. MLP vs. 逻辑回归
MLP能做到的事逻辑回归也可以。逻辑回归的缺点在于需要增加高次项数据才可以完成非线性的分类，导致运行速度极慢。所以我们的目标就是在不增加高次项数据的情况下使用MLP完成分类。
1.2.2. 一个例子

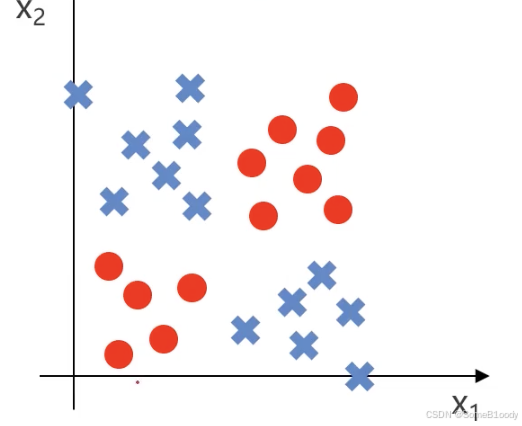

我们来举个例子，假如我们的最终目标是对这些点进行分类：

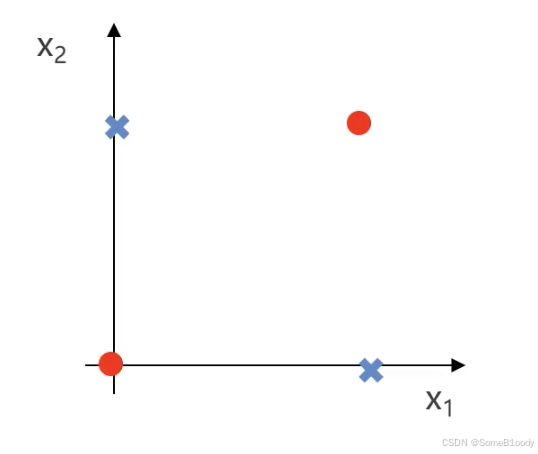

我们可以先简化模型------红色点出现在左下角和右上角，蓝色点出现在右上角和左下角：
假设红色点值为1，蓝色点值为0，可以得到如下的真值表：
| X₁ | X₂ | y |
|---|---|---|
| 0 | 0 | 1 |
| 0 | 1 | 0 |
| 1 | 0 | 0 |
| 1 | 1 | 1 |
- x1x_1x1、x2x_2x2同为0或1时结果为1
- x1x_1x1、x2x_2x2不相等时结果为0
用专业的数学名词表达就是此时yyy为x1x_1x1和x2x_2x2的与或门 (y:x1XNORx2y: x_1 XNOR x_2y:x1XNORx2)。
1.2.3. 逻辑门
与门(AND)
上文所说的与或门 就是逻辑门的一种，先讲一下与门 (ANDANDAND)这个最基础的逻辑门：当x1x_1x1、x2x_2x2同时成立(为1)时结果才成立(为1)，其余情况不成立(为0)。
假如我们有以下几个输入因子：
x0=1x_0 = 1x0=1、x1x_1x1和x2x_2x2
- x0x_0x0通常是偏置项 ，一般取值为1。偏置项就像是一个"自由调整的数 "，它可以让神经元在没有输入（或输入为零）时仍然有一个非零的输出，用于调整神经元的激活值
设每一个输入数据的权重分别是θ101\theta_{10}^1θ101、θ111\theta_{11}^1θ111、θ121\theta_{12}^1θ121，用权重乘每个输入值得出的逻辑回归结果相加，再使用逻辑函数计算即可得到神经元的输出值：
y=h(θ,x)=g(θ101+θ111x1+θ121x2) y = h(\theta, x) = g\left(\theta_{10}^{1} + \theta_{11}^{1} x_1 + \theta_{12}^{1} x_2\right) y=h(θ,x)=g(θ101+θ111x1+θ121x2)
- θij1\theta_{ij}^{1}θij1：表示第一层到第二层之间的权重 ，这里的上标1表示这是第一层的权重矩阵 （通常是输入层到隐藏层的权重）。例如，θ111\theta_{11}^{1}θ111代表从输入层第1个输入节点到隐藏层第1个神经元的权重。
其中：
g(x)=11+e−x g(x) = \frac{1}{1 + e^{-x}} g(x)=1+e−x1
如果我们设定权重θ101=−20\theta_{10}^1 = -20θ101=−20、θ111=15\theta_{11}^1 = 15θ111=15、θ121=15\theta_{12}^1 = 15θ121=15，这个神经元就能实现与门 。我们可以先把这些参数带入公式：
h(θ,x)=g(−20+15x1+15x2) h(\theta, x) = g\left(-20 + 15x_1 + 15x_2\right) h(θ,x)=g(−20+15x1+15x2)
我们把每种情况的值算出来：
| x₁ | x₂ | h(θ,x)h(\theta, x)h(θ,x) | y |
|---|---|---|---|
| 0 | 0 | g(−20)g(-20)g(−20) | 0 |
| 0 | 1 | g(−5)g(-5)g(−5) | 0 |
| 1 | 0 | g(−5)g(-5)g(−5) | 0 |
| 1 | 1 | g(10)g(10)g(10) | 1 |
只有x1x_1x1和x2x_2x2都是1的时候yyy值才是1，这说明这个神经元实现了与门。
既不是x1x_1x1也不是x2x_2x2
接下来我们来个复杂一点的逻辑门：既不是x1x_1x1也不是x2x_2x2应该怎么表示呢？这句话中的"不是"代表非门(NOT)，"也"代表与门(AND)。
所以它的逻辑门应该写成：yyy: NOT(x1)NOT(x_1)NOT(x1) ANDANDAND NOT(x2)NOT(x_2)NOT(x2)
我们修改权重就能把上面的神经元改为输出既不是x1x_1x1也不是x2x_2x2的逻辑：
h(θ,x)=g(5−10x1−10x2) h(\theta, x) = g\left(5 - 10x_1 - 10x_2\right) h(θ,x)=g(5−10x1−10x2)
带数据进去算：
| x₁ | x₂ | h(θ,x)h(θ, x)h(θ,x) | y |
|---|---|---|---|
| 0 | 0 | g(5)g(5)g(5) | 1 |
| 0 | 1 | g(−5)g(-5)g(−5) | 0 |
| 1 | 0 | g(−5)g(-5)g(−5) | 0 |
| 1 | 1 | g(−15)g(-15)g(−15) | 0 |
或门(OR)
如果我们想实现或门(y:y:y: x1x_1x1 OROROR x2x_2x2)：x1x_1x1、x2x_2x2中任意一个是1最后的结果就是1，可以这么写权重：
h(θ,x)=g(−10+15x1+15x2) h(\theta, x) = g\left(-10 + 15x_1 + 15x_2\right) h(θ,x)=g(−10+15x1+15x2)
带数据进去算：
| x₁ | x₂ | h(θ,x)h(θ, x)h(θ,x) | y |
|---|---|---|---|
| 0 | 0 | g(−10)g(-10)g(−10) | 0 |
| 0 | 1 | g(5)g(5)g(5) | 1 |
| 1 | 0 | g(5)g(5)g(5) | 1 |
| 1 | 1 | g(20)g(20)g(20) | 1 |
1.2.4. 逻辑门与MLP
y:y:y: x1x_1x1 ANDANDAND x2x_2x2
-20
15
15
1
y
x₁
x₂
yyy: NOT(x1)NOT(x_1)NOT(x1) ANDANDAND NOT(x2)NOT(x_2)NOT(x2)
5
-10
-10
1
y
x₁
x₂
y:y:y: x1x_1x1 OROROR x2x_2x2
-10
15
15
1
y
x₁
x₂
我们通过这些逻辑门的排列组合就能组成一个比较复杂的MLP模型从而实现最开始的与或门 (y:x1XNORx2y: x_1 XNOR x_2y:x1XNORx2)逻辑。
具体怎么做呢？逻辑是这样的：
5
-20
-10
15
-10
15
15
15
-10
1
a₁²
a₂²
x₁
x₂
y
1
这么看你可能有点懵，我来逐步解释：
- a12a_1^2a12的值是x1x_1x1和x2x_2x2的既不是x1x_1x1也不是x2x_2x2的结果
- a22a_2^2a22的值是x1x_1x1和x2x_2x2的与门结果
- yyy值是a12a_1^2a12和a22a_2^2a22的或门结果
我们带数据进去看一下这样写能否实现与或门的效果：
| x₁ | x₂ | a₁² | a₂² | h(θ,x)h(θ, x)h(θ,x) | y |
|---|---|---|---|---|---|
| 0 | 0 | 0 | 1 | g(5)g(5)g(5) | 1 |
| 0 | 1 | 0 | 0 | g(−10)g(-10)g(−10) | 0 |
| 1 | 0 | 0 | 0 | g(−10)g(-10)g(−10) | 0 |
| 1 | 1 | 1 | 0 | g(5)g(5)g(5) | 1 |
1.2.5. 解决问题
我们刚刚解决的是简化后的模型的分类问题：

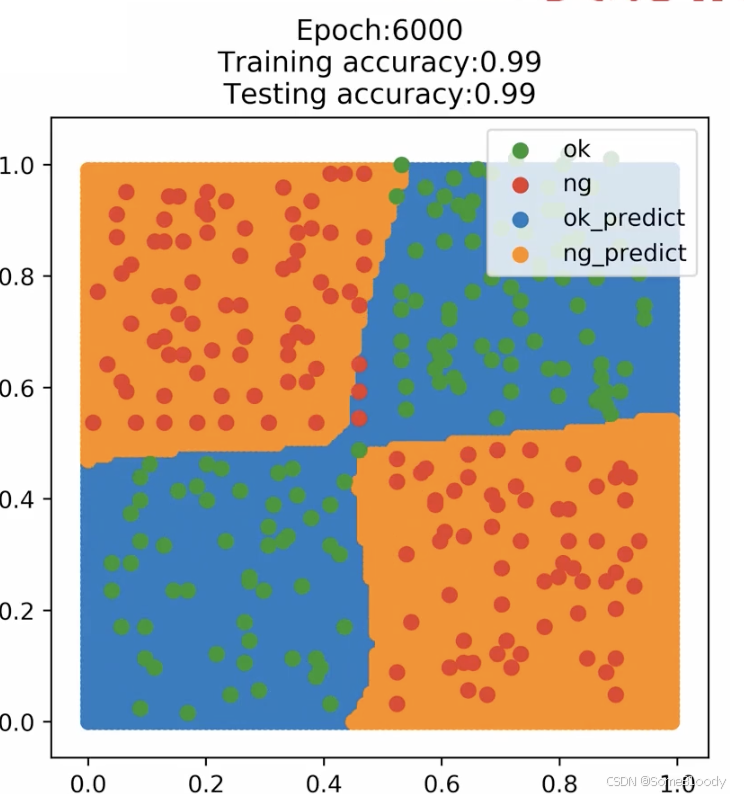

那么机器会如何迭代到类似于这个与或门效果呢？我们只需要让模型不断迭代就能得到最终例子的分类：
具体是怎么迭代的呢：
(1) 随机初始化权重
- MLP（多层感知机）最开始的权重是随机初始化 的，这意味着一开始的决策边界是随机的，不一定有任何实际意义。
(2) 前向传播计算输出
- 计算输入x1x_1x1,x2x_2x2经过隐藏层和激活函数后的输出。
- 计算MLP的最终预测值yyy。
- 与真实标签ytruey_{\text{true}}ytrue进行比较，计算损失函数（比如交叉熵损失或均方误差）。
(3) 误差计算与反向传播
- 通过误差反向传播（Backpropagation） 计算各个权重对误差的贡献。
- 通过梯度下降（Gradient Descent） 或Adam进行参数更新，使模型的预测更接近真实标签。
(4) 经过几轮迭代：
- MLP 逐渐学习到哪些区域应该输出1，哪些区域应该输出0。
- 隐藏层神经元 学习到基本特征，例如某些区域对应与门（AND） ，某些区域对应或门（OR），最终组合成XNOR模型。
- 训练过程中，决策边界逐渐向实际分类边界靠拢 ，最终形成类似非线性分隔面（如图中蓝色与橙色区域的边界）。
1.2.3. MLP实现多分类
现实生活中数据不一定只有两种情况，会有很多种，这时候就要求MLP实现多分类。

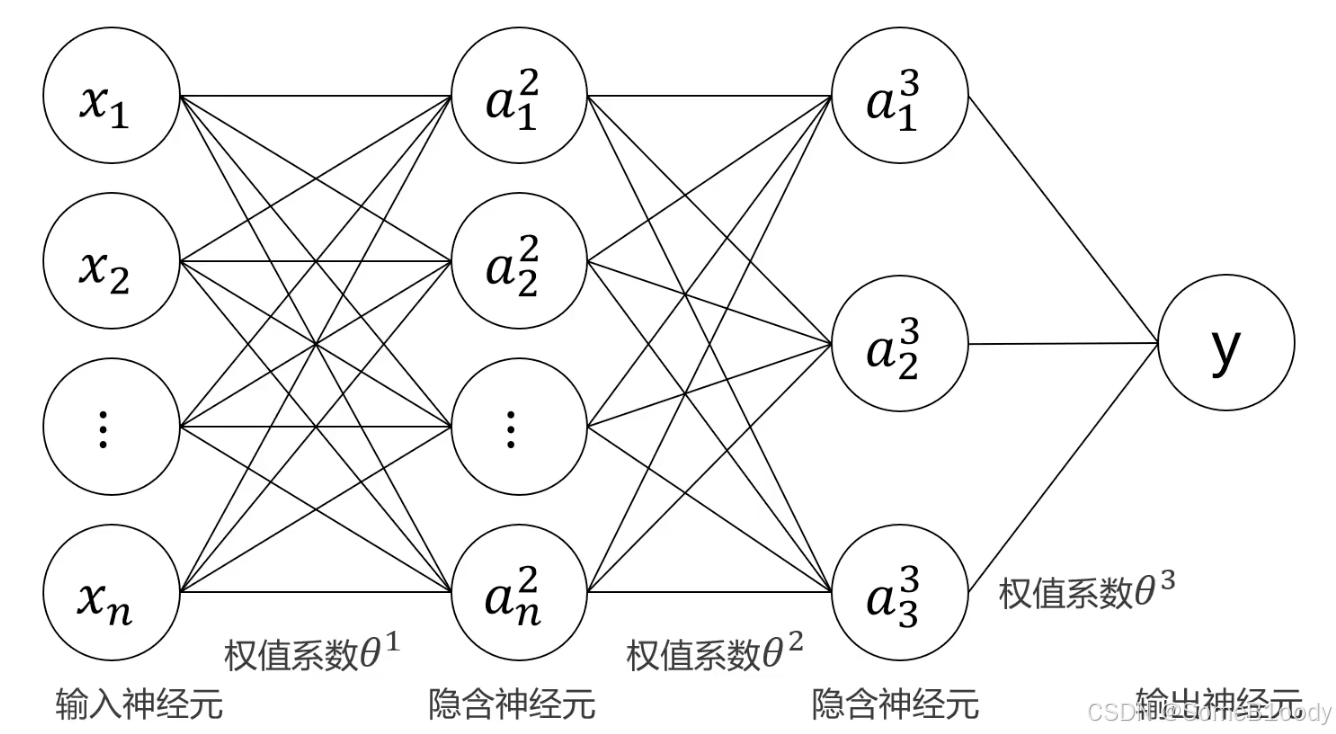

我们来回忆一下MLP的基本框架：

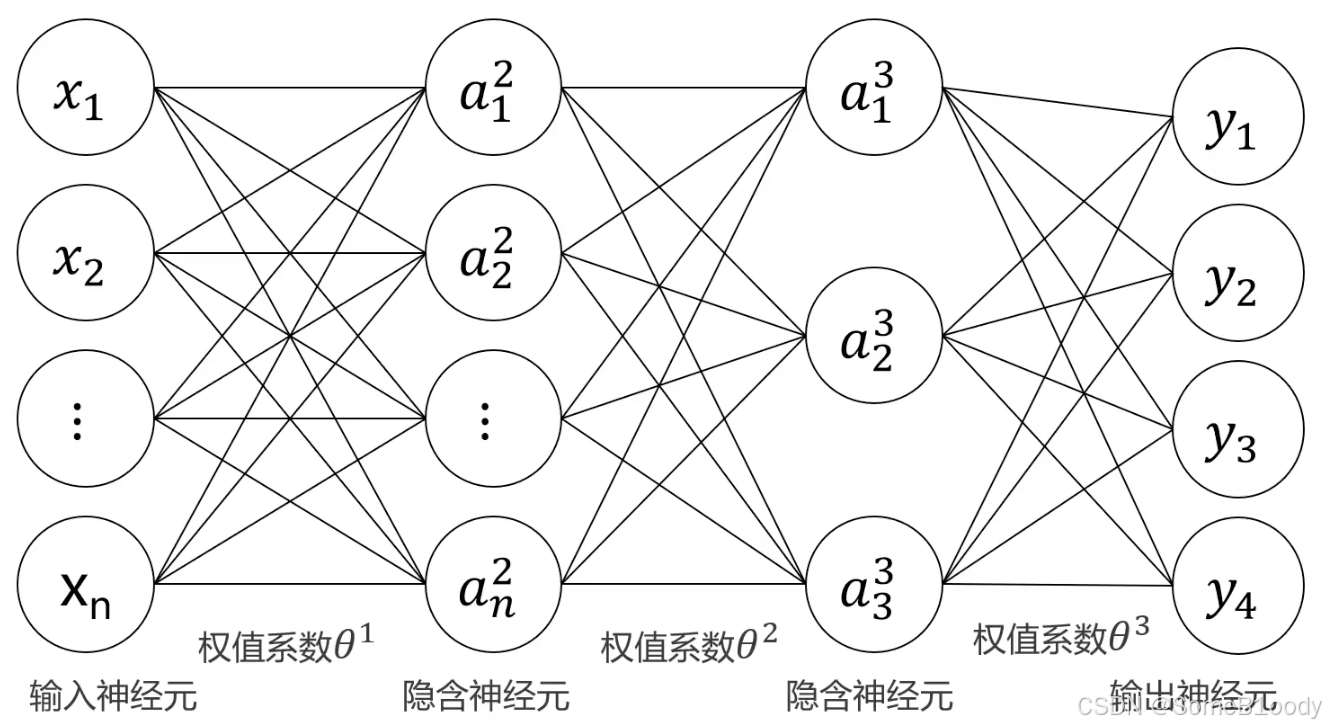

我们可以通过输出若干个神经元来实现多分类。假如有4个类别，就设立4个输出神经元: y1y_1y1, y2y_2y2, y3y_3y3, y4y_4y4，我们输入数据之后就会得到4个神经元的输出，也就是数据属于每种情况的概率，我们选最大概率的那个作为预测结果即可，如下图：
