学习 C 语言时，第一个程序是 "Hello World"。
学习 ARM 裸机编程时，第一个程序就是 点亮 LED 。
这篇文章带你从看原理图开始，一步步掌握 i.MX6ULL 的 GPIO 操作，顺便学会怎么查芯片手册。
一、点亮 LED 的三步法
点亮一个 LED 只需要三步：
-
看原理图 -- 找到控制 LED 的引脚是哪个。
-
看芯片手册 -- 确定如何设置这个引脚（时钟、复用、方向、电平）。
-
写程序 -- 配置寄存器，点亮或熄灭 LED。
下面我们就按这三步展开。
二、看原理图：LED 怎么连到芯片的？
2.1 LED 在原理图中的抽象

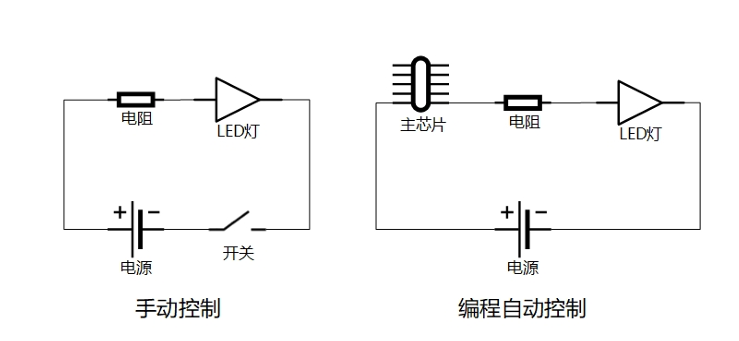

实际 LED 长得五花八门（插脚、贴片），原理图中统一抽象成下图的样子：
text
+3.3V
│
╭┴╮
│ │ 电阻（限流，一般 470Ω ~ 1kΩ）
╰┬╯
│
┌┴┐
│▼│ LED（箭头指向GND表示正极接电源）
└┬┘
│
GND
重点：
-
LED 需要 正向电压 才能点亮（阳极 > 阴极）。
-
必须串联电阻 限制电流，否则 LED 会烧坏。
2.2 两种最基本的驱动方式
| 方式 | 连接方法 | 芯片引脚动作 |
|---|---|---|
| 方式1 | 芯片引脚 → 电阻 → LED → GND | 引脚输出 3.3V 点亮，输出 0V 熄灭 |
| 方式2 | VCC(3.3V) → 电阻 → LED → 芯片引脚 | 引脚输出 0V 点亮，输出 3.3V 熄灭 |
方式1也叫 "高电平点亮" ，方式2是 "低电平点亮" 。
很多开发板喜欢用低电平点亮，因为芯片引脚的 灌电流 能力通常比拉电流强。
2.3 引脚驱动能力不足怎么办？------ 三极管驱动
有些芯片引脚输出电流很小（比如 <5mA），直接推 LED 可能很暗。这时可以加一颗 三极管 或 MOSFET 来驱动：
-
方式3：NPN 三极管，基极接芯片引脚，集电极接 LED 负极。引脚输出 1.2V 左右（高电平）→ 三极管导通 → LED 亮。
-
方式4：PNP 三极管，基极接芯片引脚，发射极接电源。引脚输出 0V（低电平）→ 三极管导通 → LED 亮。
💡 在你的学习板原理图上，先看清 LED 是接到哪个 GPIO 引脚，以及是高电平点亮还是低电平点亮。这是编程的第一步。
三、GPIO 通用操作方法
GPIO = General Purpose Input/Output ，通用输入输出口。
任何芯片的 GPIO 操作都逃不出下面几个步骤：
3.1 GPIO 模块的五大要素
-
使能（时钟/电源） -- 先打开 GPIO 模块的时钟，否则寄存器无法读写。
-
模式（Mode） -- 引脚可能复用为 UART、I2C、SPI 等，需要先设为 GPIO 模式。
-
方向（Direction） -- 设为输入还是输出。
-
数值（Data） -- 输出时写高/低电平；输入时读电平状态。
-
其他 -- 中断、防抖、唤醒等（后续再学）。
3.2 寄存器操作的两种方式
方式A：读-改-写（Read-Modify-Write）
适用于普通的数据寄存器（写 1 置位，写 0 清零，不能只改某一位）。
cs
c
// 设置 bit n 为 1
val = *reg;
val |= (1 << n);
*reg = val;
// 清除 bit n 为 0
val = *reg;
val &= ~(1 << n);
*reg = val;方式B：set-and-clear 协议（硬件原子操作）
部分芯片提供 SET 和 CLR 寄存器，向 SET 写 1 就置位，向 CLR 写 1 就清零，互不影响。
cs
c
// 设置 bit n
*set_reg = (1 << n);
// 清除 bit n
*clr_reg = (1 << n);i.MX6ULL 的 GPIO 数据寄存器
GPIOx_DR不支持 set-and-clear，只能用读-改-写。但它的 IOMUXC 部分有类似设计，后面会见到。
四、实战：i.MX6ULL 的 GPIO 操作
我们以最常见的 i.MX6ULL 芯片为例，演示如何点亮一个 LED。
假设 LED 接在 GPIO1_IO00 引脚，且是 高电平点亮（方式1）。
4.1 总体流程
cs
text
1. 使能 GPIO1 时钟 → 操作 CCM_CCGR1 寄存器
2. 将引脚复用为 GPIO1_IO00 → 操作 IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO00
3. 设置方向为输出 → 操作 GPIO1_GDIR
4. 输出高电平或低电平 → 操作 GPIO1_DR4.2 步骤详解 + 如何查手册
步骤1：使能 GPIO1 时钟
为什么？ 如果不打开时钟，GPIO 模块无法工作，寄存器读写无效（可能引起总线错误）。
查手册 ：
打开 i.MX6ULL 参考手册，找到 Chapter 18 Clock Controller Module (CCM) 。
搜索 GPIO1_CLK_ENABLE，会看到如下信息：
| 时钟信号 | 控制位 | 所在寄存器 |
|---|---|---|
| gpio1_clk_enable | CG13 | CCM_CCGR1 |
| gpio2_clk_enable | CG15 | CCM_CCGR0 |
| gpio3_clk_enable | CG13 | CCM_CCGR2 |
| gpio4_clk_enable | CG6 | CCM_CCGR3 |
| gpio5_clk_enable | CG15 | CCM_CCGR1 |
注意：每个 CG 位占 2 bits，编码含义：
00：所有模式下关闭时钟
01：Run 模式开，Wait/Stop 关
11：所有模式（除 Stop）开我们一般设为
11，让时钟一直开着。
实际操作：
cs
c
#define CCM_CCGR1 (*(volatile unsigned int *)0x020C406C) // 地址见手册
// 使能 GPIO1 时钟：设置 CG13 两位为 11
CCM_CCGR1 |= (3 << 26); // CG13 从 bit26 开始，占2位💡 教你找地址 ：
手册中搜索 "CCM_CCGR1" 即可看到它的基址和偏移。i.MX6ULL 的 CCM 基址是
0x020C4000，CCGR1 偏移0x6C，所以地址0x020C406C。
步骤2：将引脚复用为 GPIO 功能
一个物理引脚可能有多个功能（UART、I2C、GPIO...）。我们需要选择 GPIO 功能。
查手册 ：
找到 Chapter 30 IOMUX Controller (IOMUXC) 。
搜索引脚名称，比如 GPIO1_IO00，找到 IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO00 寄存器。
其中关键字段 MUX_MODE：
| MUX_MODE 值 | 功能 |
|---|---|
| 0101 (5) | ALT5 -- GPIO1_IO00 |
| 0000 | I2C2_SCL |
| 0001 | GPT1_CAPTURE1 |
| ... | ... |
要设置为 GPIO，就写入 5。
实际操作：
cs
c
#define SW_MUX_GPIO1_IO00 (*(volatile unsigned int *)0x020E005C)
// 将 MUX_MODE 设置为 5 (ALT5, GPIO 功能)
SW_MUX_GPIO1_IO00 = 5;💡 地址怎么来的？
IOMUXC 基址
0x020E0000，GPIO1_IO00的 SW_MUX 偏移0x005C→0x020E005C。
另外这个寄存器里还有一个 SION 位（Software Input On），如果希望输入路径一直打开（比如读引脚状态），可以置1。输出操作一般不需要。
步骤3：设置方向为输出
每个 GPIO 端口有一组 GDIR 寄存器，每 bit 控制一个引脚的方向：
-
0= 输入 -
1= 输出
查手册 ：
Chapter 28 General Purpose I/O (GPIO) 。
找到 GPIOx_GDIR 寄存器描述，bit n 对应 GPIO[n] 的方向。
实际操作：
cs
c
#define GPIO1_GDIR (*(volatile unsigned int *)0x0209C004)
// 设置 bit0 为 1，表示 GPIO1_IO00 为输出
GPIO1_GDIR |= (1 << 0);步骤4：输出高/低电平
输出电平通过 数据寄存器 GPIOx_DR 控制。
写 1 则引脚输出高电平（3.3V），写 0 输出低电平（0V）。
⚠️ 特别注意 ：当方向为 输入 时，读取
GPIOx_DR返回的不是你写入的值，而是 引脚实际电平 （等同于GPIOx_PSR状态寄存器）。手册原文：While the GPIO direction is set to input, a read access to GPIO_DR returns the GPIO_PSR data.
实际操作：
cs
c
#define GPIO1_DR (*(volatile unsigned int *)0x0209C000)
// 点亮 LED（高电平点亮）
GPIO1_DR |= (1 << 0);
// 熄灭 LED
GPIO1_DR &= ~(1 << 0);4.3 完整代码示例（裸机风格）
cs
c
// 定义寄存器地址
#define CCM_CCGR1 (*(volatile unsigned int *)0x020C406C)
#define SW_MUX_GPIO1_0 (*(volatile unsigned int *)0x020E005C)
#define GPIO1_GDIR (*(volatile unsigned int *)0x0209C004)
#define GPIO1_DR (*(volatile unsigned int *)0x0209C000)
void delay(volatile int t) { while(t--); }
int main(void)
{
// 1. 使能 GPIO1 时钟 (CG13 = 11)
CCM_CCGR1 |= (3 << 26);
// 2. 复用为 GPIO1_IO00
SW_MUX_GPIO1_0 = 5; // ALT5
// 3. 设置为输出
GPIO1_GDIR |= (1 << 0);
while (1) {
// 点亮
GPIO1_DR |= (1 << 0);
delay(500000);
// 熄灭
GPIO1_DR &= ~(1 << 0);
delay(500000);
}
return 0;
}五、怎么查手册？我教你方法
很多初学者觉得手册几百页很恐怖，其实你只需要学会 有目的地搜索。
5.1 必备的两份文档
-
i.MX6ULL 参考手册 （
IMX6ULLRM.pdf） -- 详细寄存器描述。 -
数据手册 （
IMX6ULLCEC.pdf） -- 引脚定义、电气特性。
5.2 查手册的典型路径
| 任务 | 搜索关键词 | 去哪一章 |
|---|---|---|
| 找某个引脚的复用配置 | GPIO1_IO00 或 SW_MUX_CTL_PAD_ |
IOMUXC 章节 |
| 打开 GPIO 时钟 | GPIO1_CLK_ENABLE 或 CCM_CCGR1 |
CCM 章节 |
| GPIO 方向寄存器 | GPIOx_GDIR |
GPIO 章节 |
| GPIO 数据寄存器 | GPIOx_DR |
GPIO 章节 |
| 引脚在哪个 GPIO 组？ | 查看原理图或数据手册的 Ball Map | 数据手册 |
5.3 小技巧
-
手册 PDF 的 书签 是最快导航。
-
善用 Ctrl+F，但尽量搜准确的寄存器名或信号名。
-
看到
ALT5这样的复用值，就在附近找表格，里面列出了所有复用功能。
七、总结
| 步骤 | 寄存器类别 | 作用 |
|---|---|---|
| 1 | CCM_CCGRx | 使能 GPIO 模块时钟 |
| 2 | IOMUXC_SW_MUX | 把引脚切换为 GPIO 功能 |
| 3 | GPIOx_GDIR | 设置方向（输入/输出） |
| 4 | GPIOx_DR | 输出高低电平 / 读取输入 |
掌握了这套 "时钟 → 复用 → 方向 → 数据" 的套路，任何 Cortex-A 芯片的 GPIO 你都能轻松驾驭。
下一步，你可以试试读取按键输入、控制蜂鸣器，甚至用 GPIO 模拟 I2C 协议。
动手是学会的唯一途径。现在就去打开你的开发板，把第一个 LED 点起来吧！
