一、引言
（一）核心概念定义
网络层是 OSI 七层模型的核心层，负责跨网络的逻辑寻址与路径选择，其中 IP 协议是网络层的核心承载协议。但 IP 报文的传输最终依赖数据链路层的 MAC 地址寻址，ARP（地址解析协议）实现了 IP 地址到 MAC 地址的动态映射，是 IP 报文能够在物理链路传输的基础；ICMP（网际控制报文协议）则是网络层的控制协议，负责传递网络错误信息、状态信息，是网络故障诊断的核心工具。二者是网络层运维与排错的核心支撑技术，共同构成了 IP 网络稳定运行的基础机制。
（二）软考考点定位
ARP 与 ICMP 是软考网络工程师考试的高频考点，在历年选择题中占比约 3-5 分，案例分析中常作为网络故障排查的核心知识点出现，考点覆盖协议原理、报文结构、典型应用、安全防御、排错思路等多个维度。
（三）技术发展脉络
ARP 协议最早定义于 1982 年发布的 RFC 826 标准，是以太网与 IP 网络适配的核心协议，至今仍是 IPv4 网络的必备机制；ICMP 协议最早定义于 1981 年发布的 RFC 792 标准，后续经过 RFC 1122、RFC 1812 等多个标准补充完善，形成了当前的报文体系。二者作为 IP 协议的配套机制，伴随互联网发展沿用至今，是网络工程师必须掌握的基础协议。
（四）本文知识点覆盖
本文将系统讲解 ARP 协议的工作原理、跨网段应用、安全防御机制，ICMP 协议的报文类型、典型诊断工具原理，同时补充网络层 QoS 的核心模型与应用场景，覆盖软考网络工程师考试中网络层的核心考点。
二、ARP 协议：IP 到 MAC 的 "翻译官"
（一）ARP 核心原理
ARP（地址解析协议）的核心作用是根据已知的 IP 地址，查询对应主机或网络设备接口的 MAC 地址，实现网络层地址到数据链路层地址的映射，确保 IP 报文能够封装为正确的以太网帧在物理链路传输。
1. 同一网段 ARP 工作流程
缓存查询 ：当主机 A 需要与同一网段的主机 B 通信时，首先查询本机 ARP 缓存表，缓存表中存储了近期学习到的 IP-MAC 映射条目，每个条目有默认的老化时间（Windows 系统默认 120 秒，Cisco 设备默认 300 秒），若存在 B 的 IP 对应的 MAC 地址则直接使用。
广播请求 ：若缓存中无对应条目，主机 A 构造 ARP 请求帧，帧头的源 MAC 为 A 的 MAC 地址，目的 MAC 为广播地址 FF:FF:FF:FF:FF:FF；ARP 报文内容中源 IP 为 A 的 IP、源 MAC 为 A 的 MAC，目的 IP 为 B 的 IP、目的 MAC 为全 0，请求内容为 "谁是 [B 的 IP]？请告知你的 MAC 地址"，随后将该帧广播发送到整个局域网。
单播应答 ：局域网内所有主机都会收到该 ARP 请求，仅当主机的 IP 地址与请求中的目的 IP 匹配时，才会处理该请求：主机 B 将 A 的 IP-MAC 映射存入自身 ARP 缓存，随后构造 ARP 应答帧，帧头源 MAC 为 B 的 MAC、目的 MAC 为 A 的 MAC，ARP 报文中包含 B 的 IP 与 MAC 映射，以单播方式发送给 A。
缓存更新 ：主机 A 收到 ARP 应答后，将 B 的 IP-MAC 映射存入本地 ARP 缓存，后续通信直接使用该缓存条目，无需重复发送 ARP 请求。
2. 跨网段 ARP 处理规则
当主机 A 访问不同网段的主机 C 时，主机 A 首先通过子网掩码判断目标 IP 与自身不在同一网段，此时 ARP 请求的目的 IP 为默认网关的 IP 地址，获取网关的 MAC 地址后，将 IP 报文封装为以太网帧发送给网关，由网关负责后续的跨网段转发。整个数据转发过程中，IP 报文的源 IP、目的 IP 始终保持不变，但每经过一跳设备，以太网帧的源 MAC、目的 MAC 都会被替换为当前出接口 MAC 和下一跳入接口 MAC，这是 IP 网络转发的核心规则。
3. ARP 报文结构
ARP 报文长度为 28 字节，核心字段包括：硬件类型（2 字节，以太网为 0x0001）、协议类型（2 字节，IPv4 为 0x0800）、硬件地址长度（1 字节，MAC 地址为 6）、协议地址长度（1 字节，IPv4 地址为 4）、操作码（2 字节，1 为 ARP 请求，2 为 ARP 应答）、源 MAC 地址（6 字节）、源 IP 地址（4 字节）、目的 MAC 地址（6 字节）、目的 IP 地址（4 字节）。

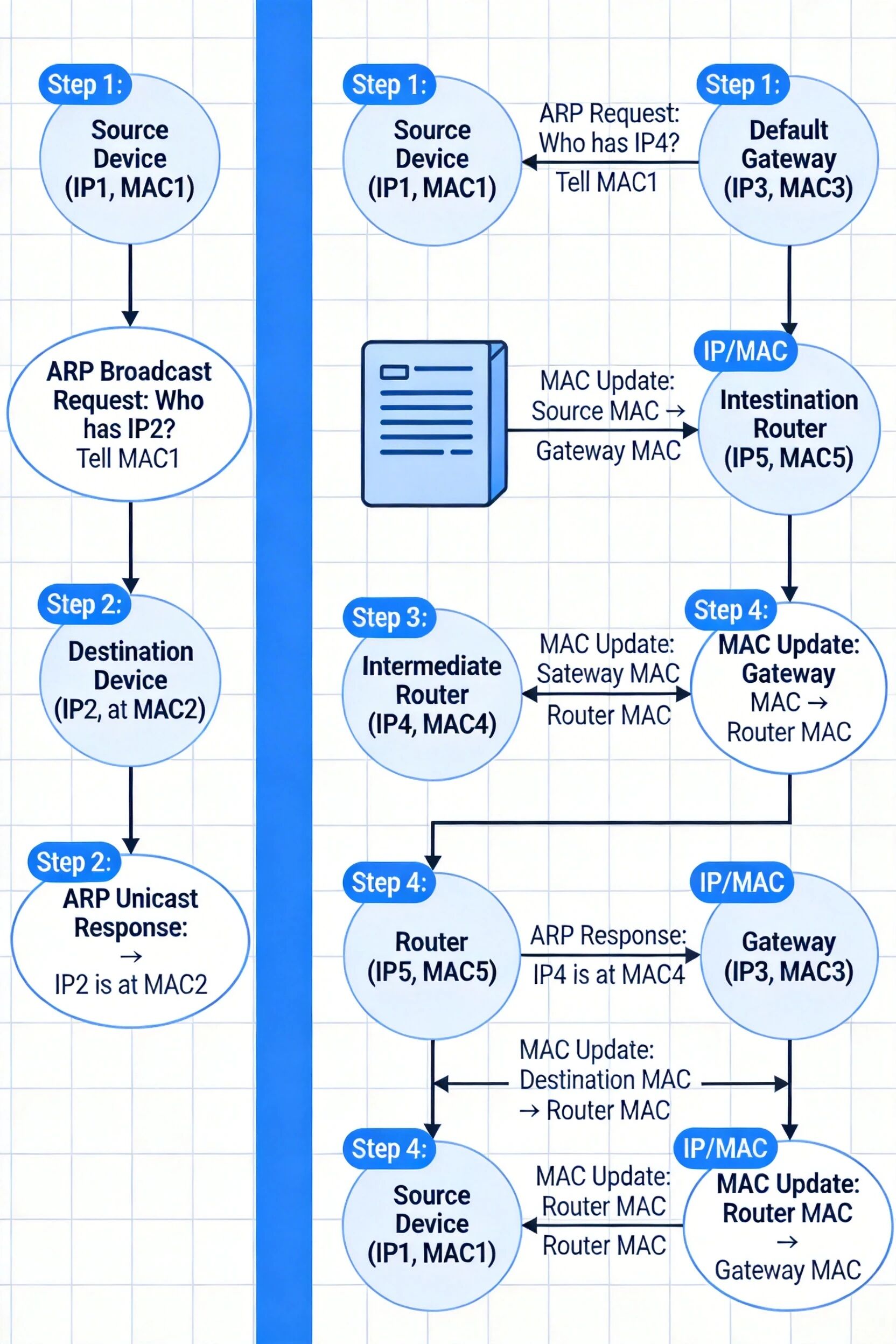

ARP 协议工作流程示意图，包含同一网段通信的请求 - 应答流程、跨网段通信的 MAC 地址逐跳变化示意图
（二）ARP 典型应用与安全防御
1. 常用 ARP 操作命令
Windows 系统下的 ARP 操作命令：
arp -a ：查看本地 ARP 缓存表的所有条目，包含静态绑定条目和动态学习条目，可指定 IP 地址查询特定映射。
arp -d * ：清除所有动态学习的 ARP 缓存条目，静态绑定条目不受影响，常用于解决 ARP 缓存错误导致的通信故障。
arp -s 192.168.1.1 00-11-22-33-44-55 ：静态绑定 IP 地址与 MAC 地址的映射，该条目不会老化，可有效防范 ARP 欺骗攻击。
Cisco 交换机下的 ARP 相关配置：
arp 192.168.1.1 0011.2233.4455 arpa：配置静态 ARP 绑定。
ip arp inspection vlan 10：开启 VLAN 10 的动态 ARP 检测（DAI）功能，仅允许合法的 ARP 请求和应答通过。
ip arp limit 100：配置接口每秒最多接收 100 个 ARP 报文，防范 ARP 泛洪攻击。
2. ARP 安全威胁与防御
ARP 欺骗攻击 ：攻击者伪造 ARP 应答报文，向局域网内主机发送虚假的网关 IP-MAC 映射，将自身 MAC 伪装为网关 MAC，从而截获主机发送的外网数据，实现中间人攻击。防御措施包括：在交换机部署动态 ARP 检测（DAI），结合 DHCP Snooping 绑定表校验 ARP 报文的合法性；在核心设备和终端上静态绑定关键 IP 的 ARP 映射；终端部署 ARP 防火墙软件。
ARP 泛洪攻击 ：攻击者每秒发送数千个伪造的 ARP 请求报文，耗尽交换机的 ARP 表资源，导致交换机无法学习合法主机的 ARP 映射，造成网络中断。防御措施包括：在交换机端口配置 ARP 报文限速；配置 ARP 表项数量限制，每个端口最多学习固定数量的 ARP 条目；部署异常流量检测系统，识别并阻断 ARP 泛洪流量。

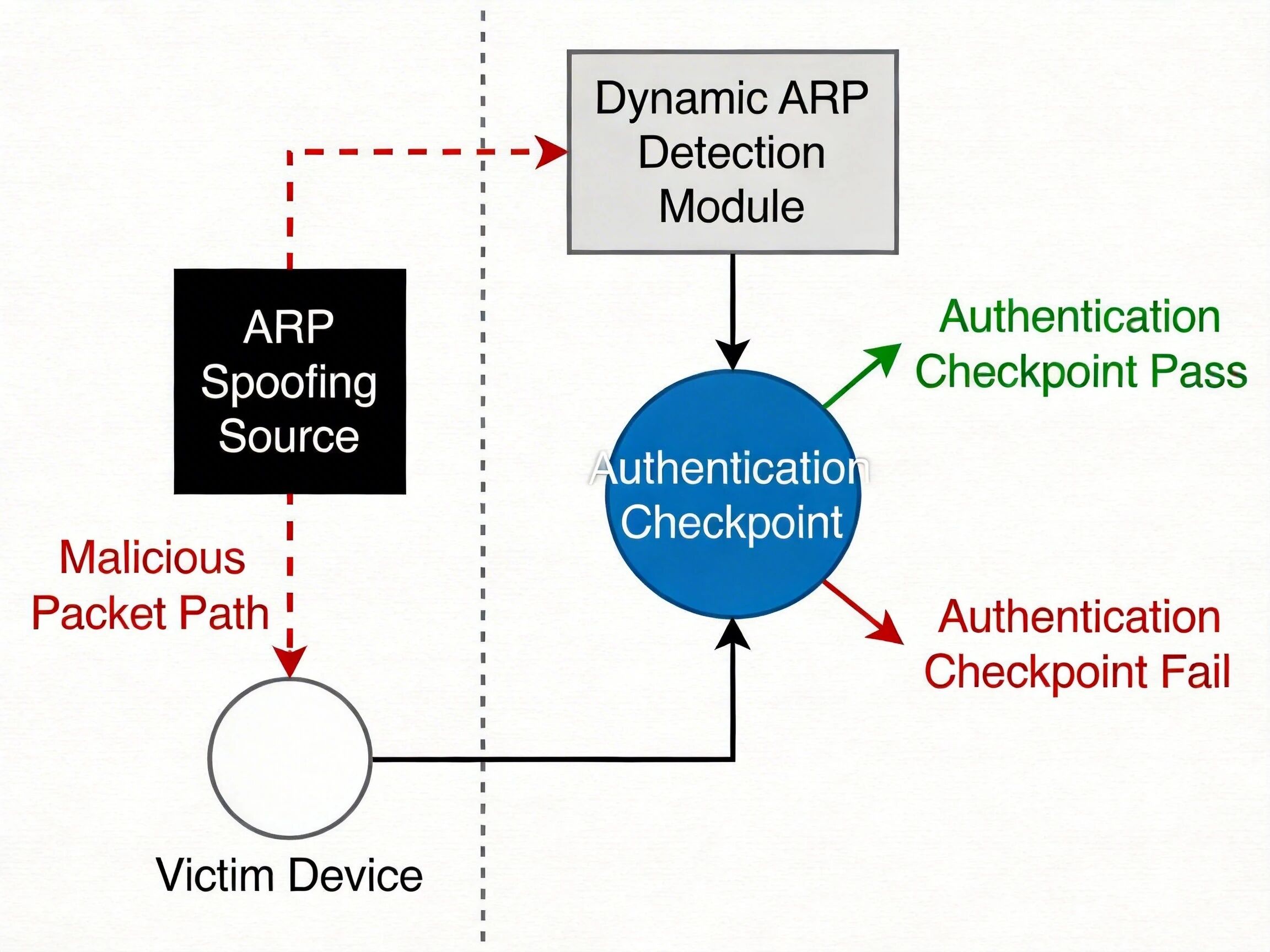

ARP 攻击与防御机制示意图，包含 ARP 欺骗的流量劫持流程、动态 ARP 检测的校验逻辑图
三、ICMP 协议：网络的 "侦察兵"
（一）ICMP 核心原理
ICMP（网际控制报文协议）是网络层的辅助协议，封装在 IP 数据报中传输，IP 协议号为 1，核心作用是传递网络层的错误报告、控制信息和状态信息，弥补 IP 协议无连接、不可靠的缺陷，为网络故障诊断提供数据支撑。ICMP 报文分为差错报告报文和查询报文两大类：差错报告报文用于报告 IP 报文传输过程中的错误，查询报文用于获取网络状态信息。
1. 核心 ICMP 报文类型
| 类型值 | 报文名称 | 核心功能 | 典型应用场景 |
|---|---|---|---|
| 8 | 回送请求 | 向目的主机发送探测请求，要求对方应答 | ping 命令的请求报文 |
| 0 | 回送应答 | 响应回送请求报文，确认可达性 | ping 命令的应答报文 |
| 3 | 终点不可达 | 报告 IP 报文无法送达目的地址的原因，包括网络不可达（代码 0）、主机不可达（代码 1）、协议不可达（代码 2）、端口不可达（代码 3）等 | 访问失败原因诊断、tracert 命令的结束标志 |
| 11 | 时间超时 | 报告 IP 报文的 TTL 字段被减为 0，报文被丢弃 | tracert 命令的路径探测 |
| 5 | 重定向 | 通知主机存在更优的下一跳路由，指导主机更新路由表 | 小型网络的路由优化 |
2. ICMP 报文处理规则
RFC 1122 标准明确规定，以下场景不得发送 ICMP 差错报告报文：
对 ICMP 差错报告报文本身，不得再发送 ICMP 差错报告，避免形成报文循环。
对 IP 分片的后续分片（即分片偏移不为 0 的分片），仅对第一个分片发送差错报告，避免重复发送相同错误信息。
目的地址为组播地址或广播地址的 IP 报文，不发送 ICMP 差错报告，避免引发广播风暴。
源地址为特殊地址（如环回地址 127.0.0.0/8、链路本地地址 169.254.0.0/16、全 0 地址 0.0.0.0）的报文，不发送 ICMP 差错报告。

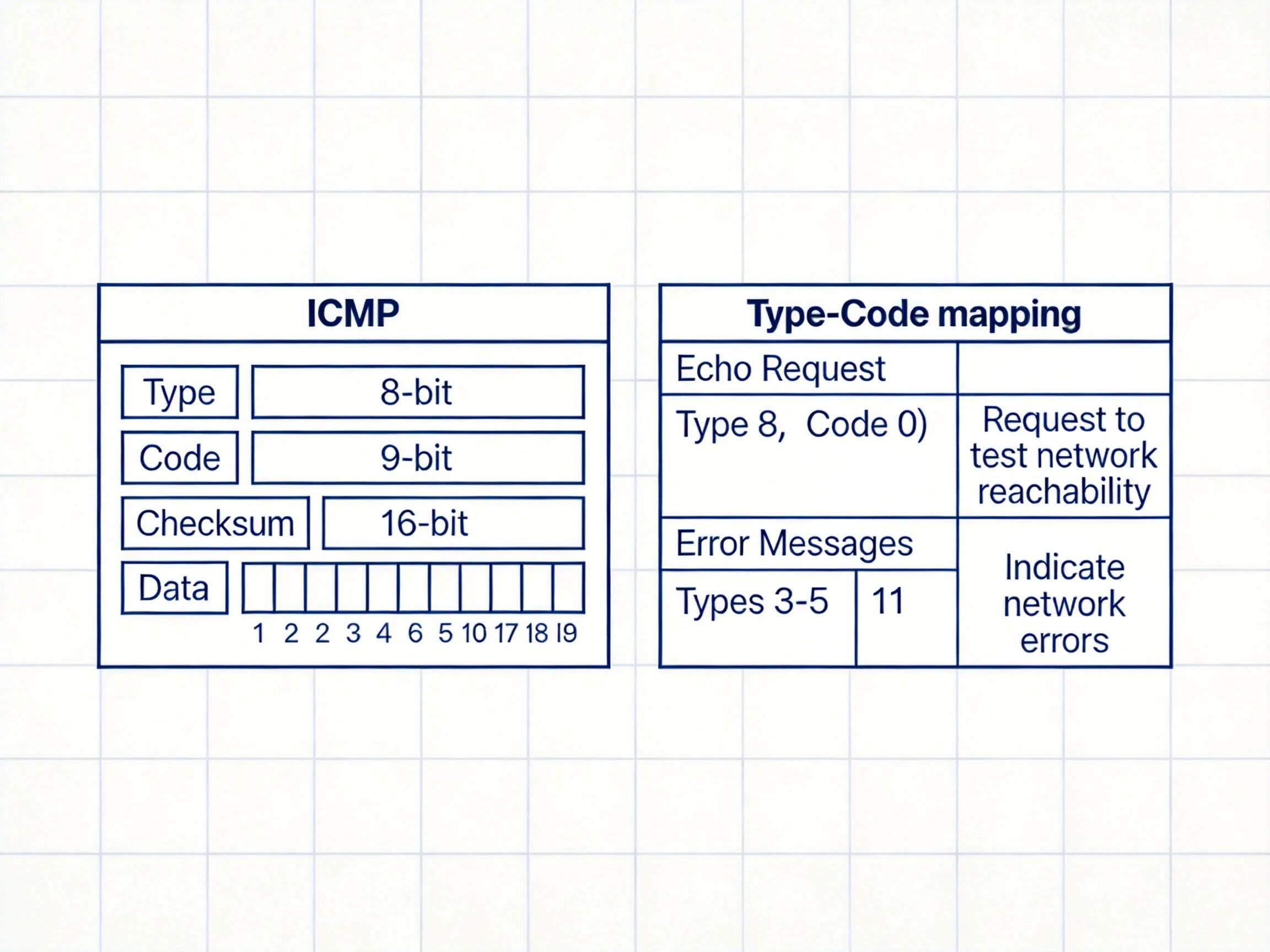

ICMP 报文结构与类型对照表，包含 ICMP 报文字段定义、常用类型与代码对应关系表
（二）ICMP 典型诊断工具原理
ICMP 是网络层排错工具的核心支撑，常用的 ping、tracert 等工具均基于 ICMP 协议实现。
1. ping 命令原理
ping 命令的核心机制是发送 ICMP 回送请求报文（类型 8），等待目标主机返回 ICMP 回送应答报文（类型 0），通过统计请求与应答的往返时间、丢包率，判断网络的连通性与传输质量。典型应用场景包括：
ping 127.0.0.1：测试本机 TCP/IP 协议栈是否正常，若不通则说明本机协议栈安装错误或损坏。
ping 本机网关IP：测试本机到网关的二层连通性，若不通则可能是 VLAN 配置错误、链路故障或 ARP 异常。
ping 公网IP：测试跨网段连通性，若不通则需排查路由配置、防火墙规则等。
ping 命令的常用参数：Windows 系统下-t表示持续 ping，-l指定报文长度，-n指定发送报文数量；Linux 系统下-c指定发送报文数量，-s指定报文长度。
2. tracert 命令原理
tracert（Windows 系统）/traceroute（Linux 系统）用于探测从源主机到目的主机的完整转发路径，原理如下：
源主机向目的主机发送 TTL=1 的 IP 报文，Windows 默认封装 UDP 报文（目的端口为 33434 及以上），部分实现也使用 ICMP 回送请求报文。
第一跳路由器收到报文后，将 TTL 减 1 变为 0，丢弃该报文，并向源主机返回 ICMP 时间超时报文（类型 11，代码 0），源主机由此获取第一跳设备的 IP 地址。
源主机将 TTL 值依次加 1，重复发送报文，每一跳设备都会返回 ICMP 超时报文，直到报文到达目的主机。
目的主机收到报文后，若使用 UDP 探测则返回 ICMP 端口不可达报文（类型 3，代码 3），若使用 ICMP 探测则返回回送应答报文，源主机收到该报文后结束路径探测，输出完整的转发路径。
tracert 命令常用于定位网络故障的具体网段，若某一跳无响应则说明该网段存在链路故障、路由配置错误或防火墙阻断 ICMP 报文。

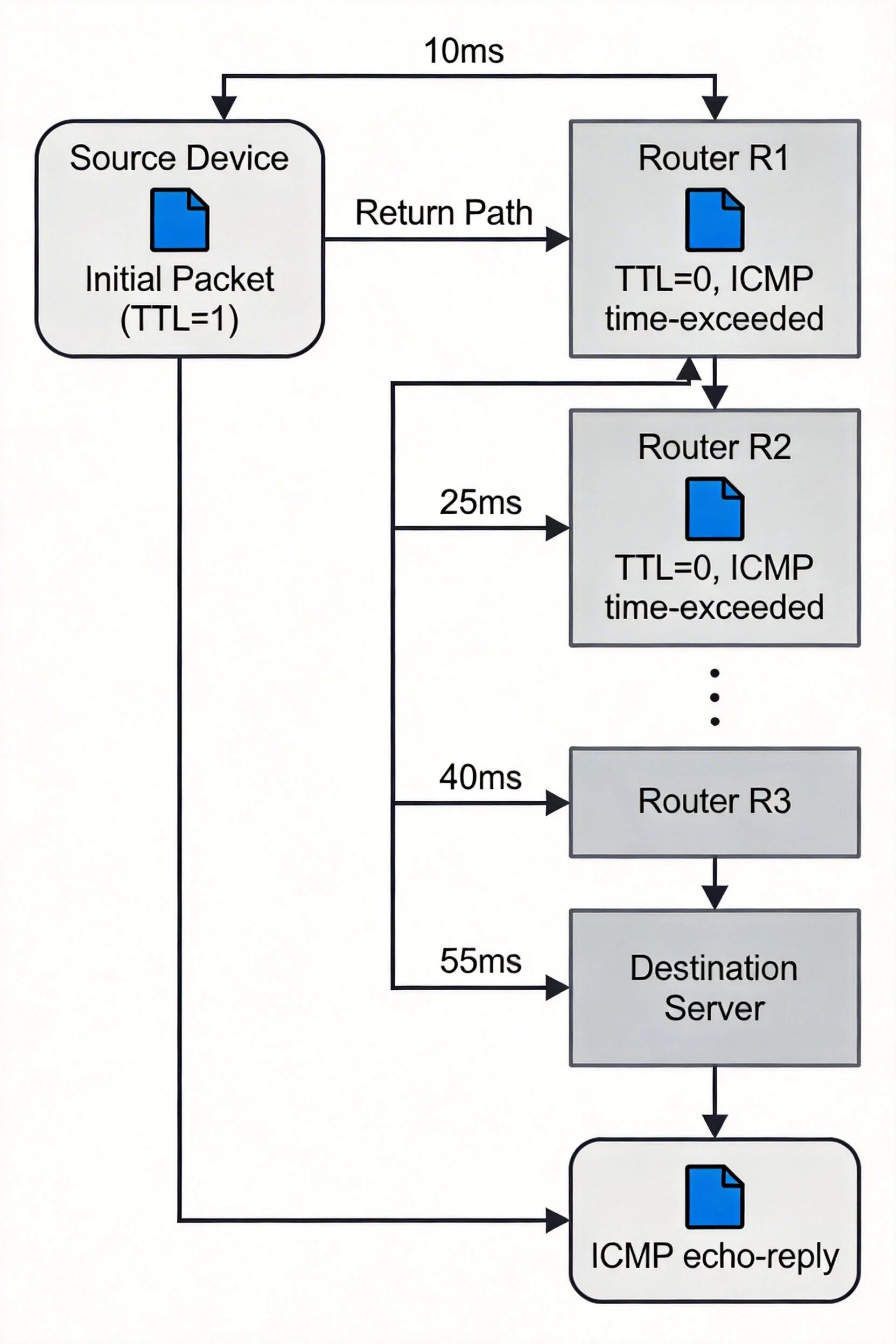

tracert 命令工作流程示意图，包含 TTL 逐跳递减、ICMP 超时报文返回的完整过程
四、网络层 QoS：差异化服务保障
IP 网络默认采用尽力而为的转发模型，所有流量平等竞争带宽，当网络出现拥塞时，语音、视频等实时业务会出现卡顿、丢包等问题，QoS（服务质量）技术通过对流量进行分类、标记、调度，为不同业务提供差异化的转发服务，保障关键业务的传输质量。
（一）QoS 服务模型
当前主流的 QoS 服务模型包括三类：
1. 尽力而为模型（Best-Effort）
核心思想是不做任何 QoS 保证，所有报文按照先到先得的规则转发，是互联网的默认服务模型。优点是实现简单、无需额外配置，缺点是无法保障关键业务的传输质量，适用于普通网页浏览、文件下载等对延迟、抖动不敏感的业务。
2. 综合服务模型（IntServ）
核心思想是使用 RSVP（资源预留协议）在通信前为数据流预留端到端的带宽、缓存等资源，确保数据流的传输质量。优点是能够严格保障带宽、延迟、抖动等指标，缺点是扩展性差，需要所有沿途设备支持 RSVP，且每个数据流都需要维护独立的预留状态，仅适用于小型视频会议等固定业务场景，目前已基本被区分服务模型取代。
3. 区分服务模型（DiffServ）
核心思想是在网络边缘对流量进行分类、标记，在 IP 报文头的 DS 字段（区分服务字段）标记 DSCP 值（6 位，共 64 个优先级），网络内部设备根据 DSCP 值对不同优先级的报文采用不同的调度策略、丢弃策略。优点是扩展性好，无需端到端的信令交互，状态维护开销小，是当前企业网、运营商网络的主流 QoS 模型，符合 RFC 2474、RFC 2475 标准定义。
（二）典型业务 QoS 需求与标记规则
不同业务对网络的 QoS 需求差异较大，企业网中通常按照以下优先级划分：
语音业务（VoIP）：要求端到端延迟 < 150ms、抖动 < 30ms、丢包率 < 1%，优先级最高，通常标记为 DSCP EF（加速转发，值为 46），采用严格优先级调度。
视频会议业务：要求端到端延迟 < 400ms、抖动 < 50ms、丢包率 < 1%，优先级次之，通常标记为 DSCP AF4（确保转发 4 类，值为 32-40）。
网络控制报文（OSPF、BGP、ARP 等协议报文）：要求低延迟、零丢包，优先级与语音业务同级，通常标记为 DSCP CS6（类别选择 6，值为 48）。
流媒体点播业务：可容忍一定延迟，要求带宽保障，标记为 DSCP AF3（值为 24-32）。
普通数据业务（网页、邮件、文件下载）：无特殊要求，标记为 DSCP 0（默认转发），优先级最低。

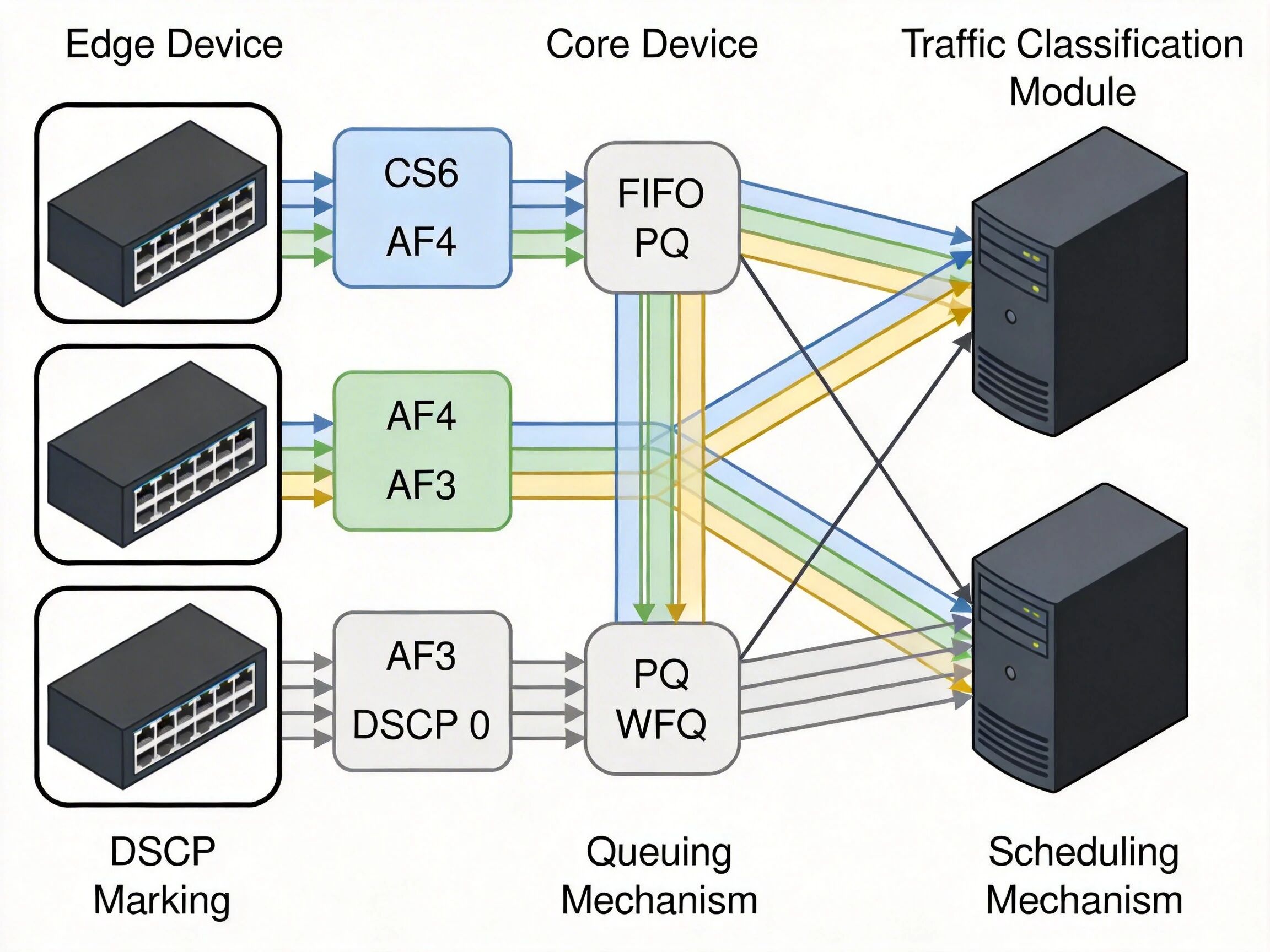

DiffServ 模型架构图，包含边缘设备分类标记、核心设备调度转发的完整流程
五、软考考点总结与排错实践
（一）高频考点梳理
ARP 协议考点 ：同一网段与跨网段的 ARP 工作流程、ARP 缓存老化时间、静态 ARP 配置、ARP 欺骗的防御措施、动态 ARP 检测（DAI）的作用。
ICMP 协议考点 ：ICMP 报文类型与对应功能、ping 与 tracert 的工作原理、不得发送 ICMP 差错报告的场景、ICMP 的 IP 协议号。
QoS 考点 ：三种 QoS 模型的优缺点对比、DSCP 字段的位置与作用、典型业务的优先级划分。
（二）网络层排错最佳实践
连通性故障排错流程：首先ping 127.0.0.1确认本机协议栈正常，其次ping 本机IP确认网卡工作正常，然后ping 网关IP确认二层连通性，再ping 跨网段地址确认路由正常，最后ping 域名确认 DNS 配置正常。
ARP 故障排查：出现同一网段主机通信异常时，使用arp -a查看 ARP 缓存条目是否正确，若存在错误条目使用arp -d清除缓存，若存在 ARP 欺骗则在交换机上查看 DAI 的丢弃日志，定位攻击源。
路径故障排查：出现跨网段连通性故障时，使用tracert命令定位故障跳数，若某一跳无响应则排查该网段的链路状态、路由配置、防火墙是否阻断 ICMP 报文。
六、前沿发展与趋势
（一）IPv6 下的 ARP 替代技术
ARP 协议仅适用于 IPv4 网络，IPv6 网络中使用 NDP（邻居发现协议，定义于 RFC 4861）替代 ARP 功能，NDP 基于 ICMPv6 报文实现，包含邻居请求、邻居通告等报文，除了地址解析功能外，还支持无状态地址自动配置、路由发现、重定向等功能，安全性比 ARP 更高，支持通过 IPSec 实现报文加密验证。
（二）ICMPv6 的扩展应用
IPv6 中的 ICMPv6 协议（定义于 RFC 4443）功能大幅扩展，除了传统的错误报告、ping、tracert 功能外，还承担了邻居发现、路径 MTU 发现、多播管理等核心功能，是 IPv6 网络正常运行的基础协议。
（三）QoS 与 SDN 的融合
当前 SDN（软件定义网络）与 QoS 技术融合，控制器可以集中采集全网流量信息，动态调整不同业务的 QoS 策略，实现端到端的智能流量调度，相比传统静态 QoS 配置更加灵活，能够更好地适配云计算、5G 等新兴业务的动态带宽需求。

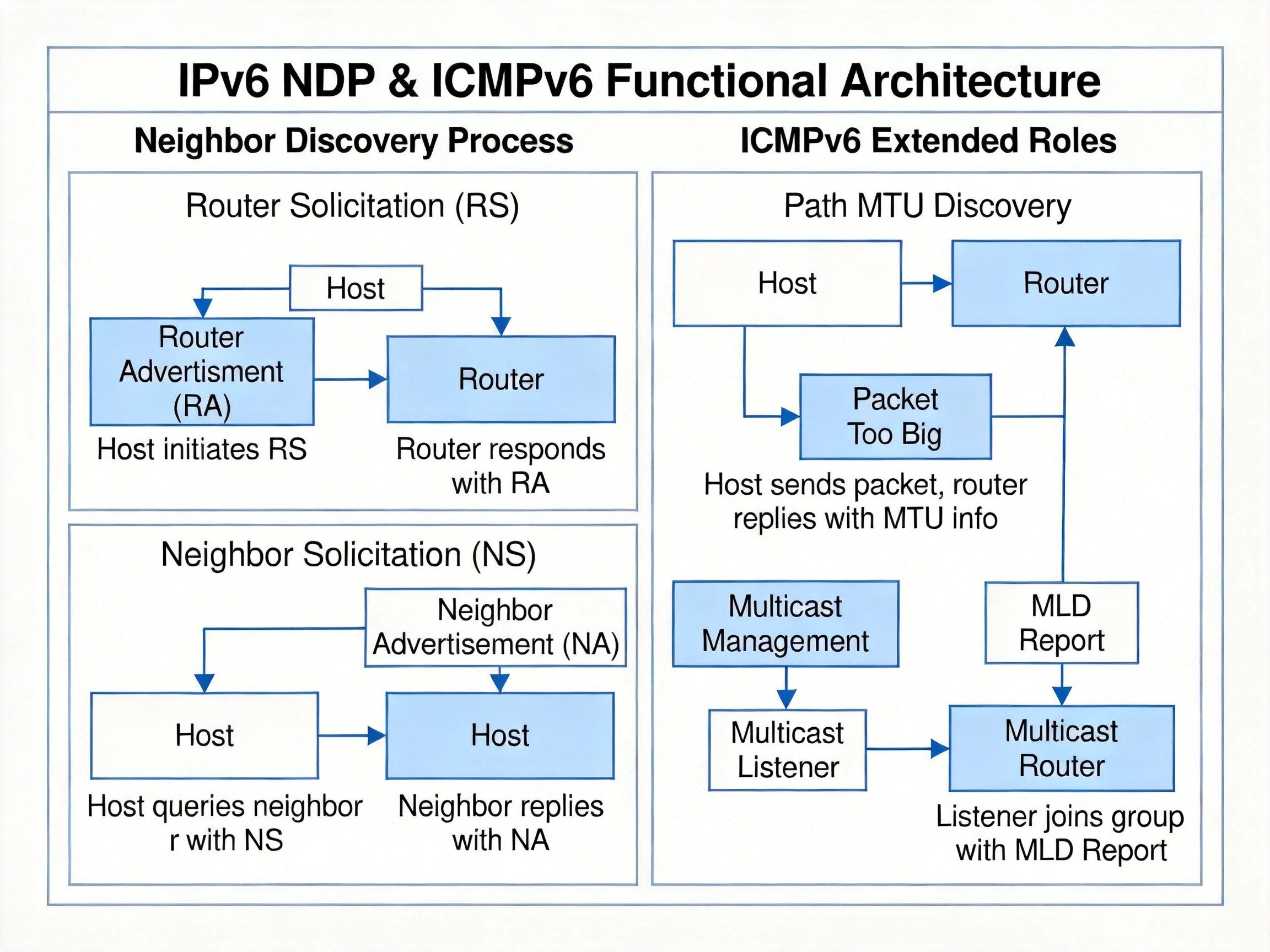

IPv6 NDP 与 ICMPv6 功能架构图，包含 IPv6 邻居发现的流程与报文类型
七、总结与备考建议
（一）核心知识点提炼
ARP 是 IPv4 网络中 IP 地址到 MAC 地址的映射协议，同一网段广播请求、单播应答，跨网段请求网关 MAC，以太网帧的 MAC 地址逐跳变化，IP 地址全程不变。
ICMP 是网络层的控制协议，封装在 IP 报文中传输，ping 基于回送请求 / 应答报文实现，tracert 基于超时与端口不可达报文实现，是网络排错的核心工具。
DiffServ 是当前主流的 QoS 模型，通过 DSCP 标记实现流量差异化转发，保障语音、视频等关键业务的传输质量。
（二）软考备考提示
选择题重点关注 ARP 的工作原理、ICMP 报文类型、QoS 模型的对比，注意区分 ICMP 不同类型的应用场景。
案例分析题重点掌握 ARP 故障排查、ICMP 工具的排错应用，能够结合输出结果定位网络故障点。
实践操作部分需要熟练掌握 Windows 的 ARP、ping、tracert 命令的使用，熟悉 Cisco 交换机的静态 ARP、动态 ARP 检测配置。
（三）下期预告
掌握了 IPv4 网络的核心机制后，下一篇我们将全面转向 IPv6 技术，系统讲解 IPv6 的地址结构、报文头简化特性、地址类型、无状态地址自动配置原理，以及双栈、隧道、NAT64 等 IPv4 到 IPv6 的过渡技术，覆盖软考中 IPv6 的全部核心考点。
