IMX6ULL 平台 I2C 总线：从硬件原理到裸机驱动

在嵌入式开发中，I2C 是最常用的低速串行外设总线，凭借两根线即可实现多设备挂载，广泛用于 EEPROM、温度传感器、RTC、OLED 等外设的驱动开发。本文基于 IMX6ULL 平台，从硬件底层原理、总线协议规范，到裸机驱动实现、外设驱动练习的全流程讲解，所有代码均来自实际工程，兼顾通用性与可移植性。

开始之前：首先要知道I2C的类型：同步串行半双工

一、I2C 硬件核心：开漏输出与线与特性

I2C 总线的所有特性，都建立在开漏输出 + 线与特性的基础上。

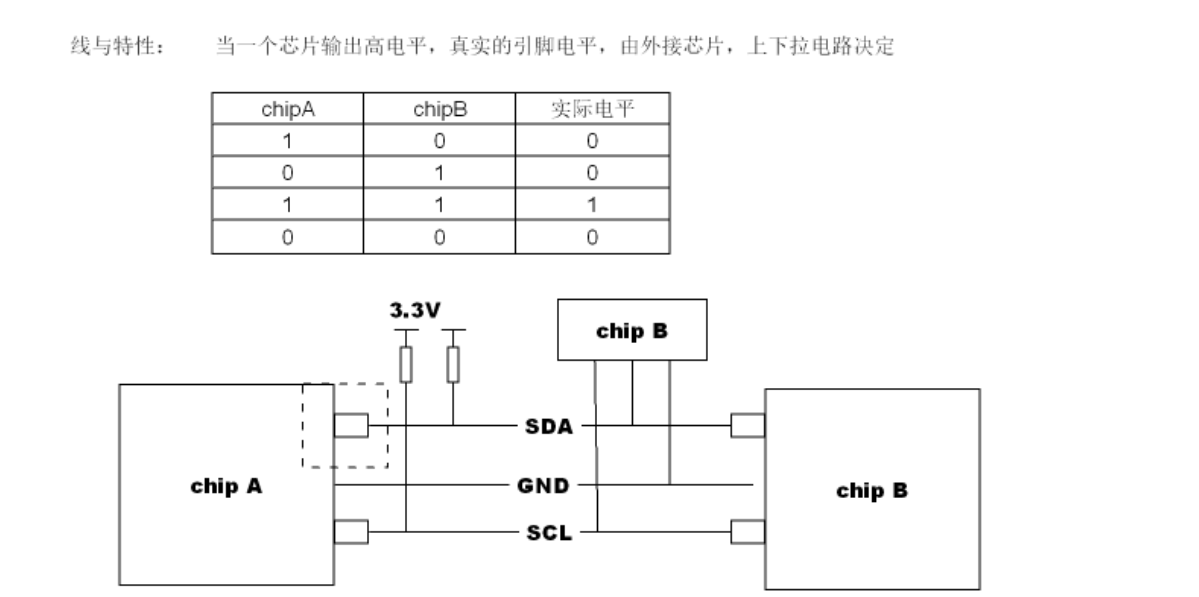

1.1 线与特性：多设备挂载的基础

I2C 总线支持多设备挂载的核心，就是它的线与特性：当总线上多个设备同时输出电平时，只要有一个设备拉低总线，总线电平就为低；只有所有设备都输出高电平，总线才会呈现高电平。

表格

chipA 输出	chipB 输出	总线实际电平
1	0	0
0	1	0
1	1	1
0	0	0

这个特性决定了 I2C 总线不会出现多个设备同时输出高低电平导致的短路问题，也是多主机、多从机通信的硬件基础。

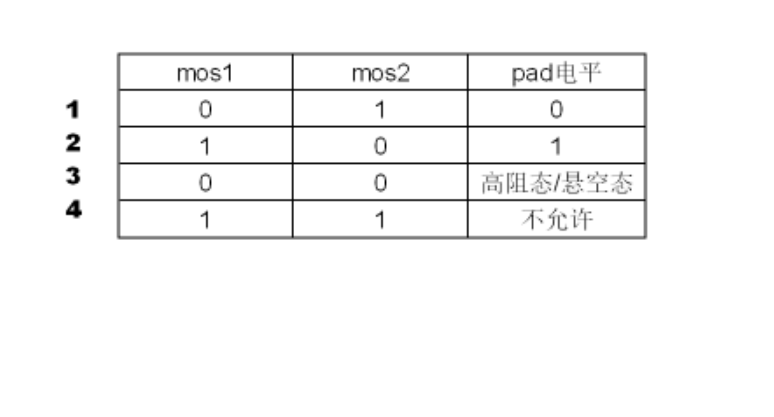

1.2 推挽输出和开漏输出

线与特性无法通过常用的推挽输出实现，必须使用开漏输出，我们先看两种输出模式的本质区别：

推挽输出（1.和2两种情况）

推挽输出由两个 MOS 管交替导通实现：

上管 mos1 导通、下管 mos2 截止：输出强高电平
上管 mos1 截止、下管 mos2 导通：输出强低电平

它的优势是高低电平驱动能力都很强，但致命问题是无法实现线与：如果两个推挽输出引脚接在一起，一个输出高、一个输出低，会直接形成 VCC 到 GND 的直流通路，烧毁芯片。因此推挽输出绝对不能用于 I2C 总线。

开漏输出（1和3两种情况）

开漏输出仅保留了推挽结构的下管 mos2，上管完全断开，高电平必须依靠外部上拉电阻实现：

mos2 导通：引脚拉到 GND，输出低电平
mos2 截止：引脚进入高阻态，电平由外部上拉电阻拉到 VCC

这种模式完美适配线与特性：所有设备都只能拉低总线，高电平靠公共上拉电阻实现，不会出现短路问题，这也是 I2C 总线必须使用开漏输出 + 外部上拉电阻的核心原因。

1.3 硬件设计关键要点

上拉电阻选型：标准 100kHz 速率推荐 4.7kΩ，范围一般在 4.7k~10kΩ 之间。阻值过小会导致总线电流过大、功耗升高；阻值过大会导致信号上升沿过缓，影响时序稳定性且驱动能力太弱了。

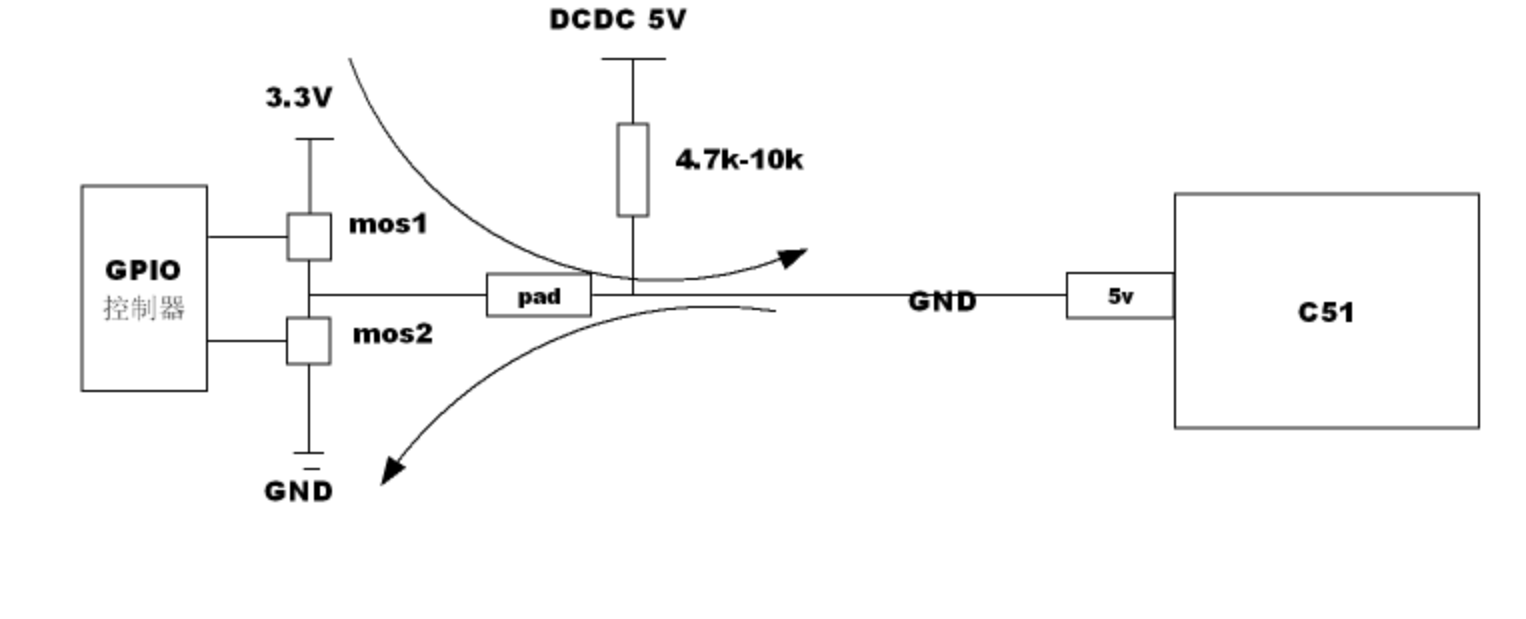

电平兼容：开漏输出天然支持跨电平域通信，比如 IMX6ULL 的 3.3V 引脚和 51 单片机的 5V 引脚，只要把上拉电阻接到目标电平域，即可实现安全的电平匹配，无需额外的电平转换芯片，因为高电平由上拉电阻确定，与芯片工作电压无关，所以适配能力强。

二、I2C 总线协议规范：驱动编写的时序基础

I2C 是同步、串行、半双工总线，仅靠 SCL（串行时钟线）和 SDA（串行数据线）两根线完成通信，所有传输都严格遵循时序规范。

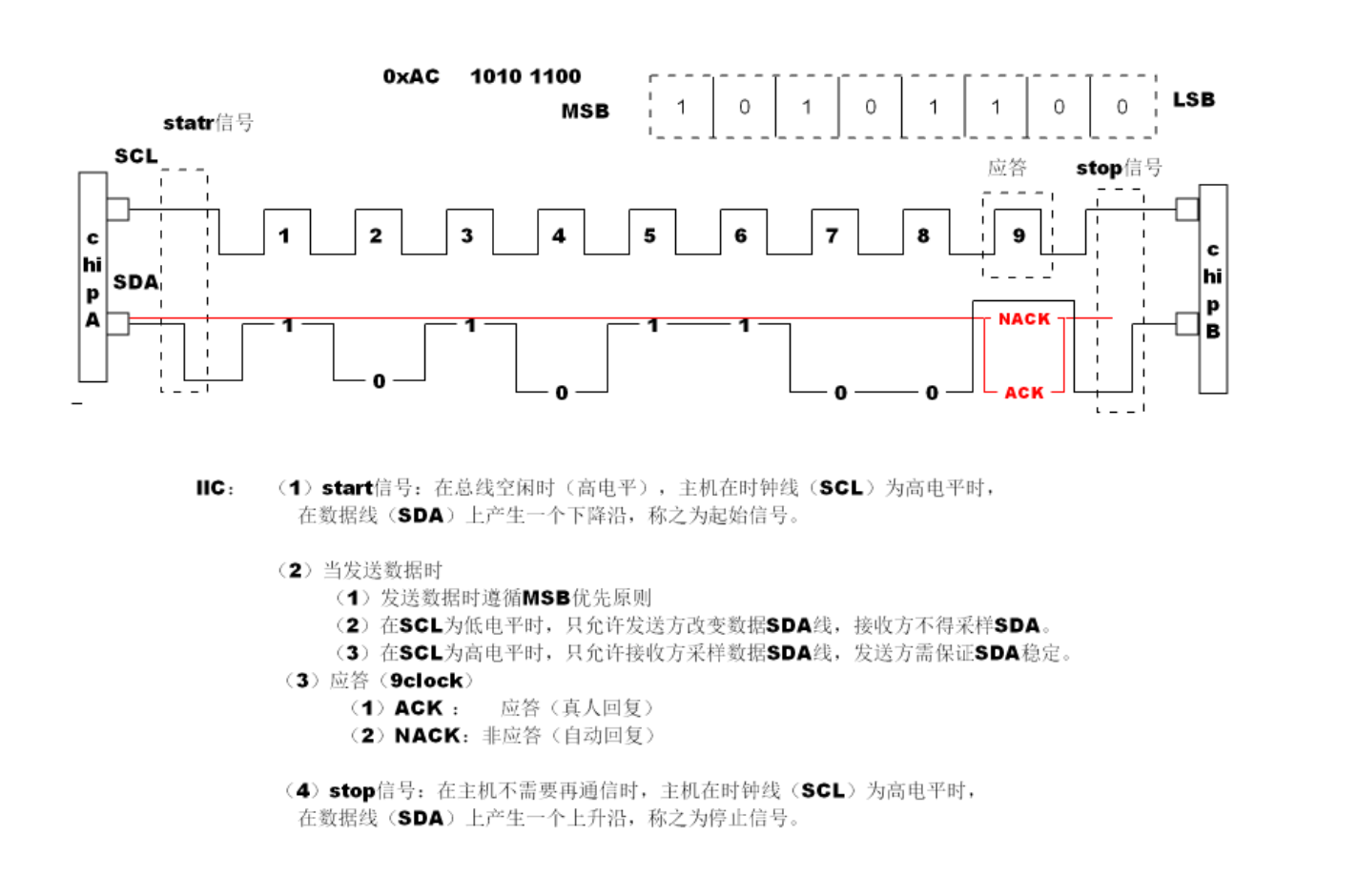

2.1 核心时序信号

完整的 I2C 通信由起始信号、数据传输、应答、停止信号四个核心部分组成，时序如下：

1. 起始信号（Start）

总线空闲时（SCL、SDA 均为高电平），主机在 SCL 为高电平期间，将 SDA 从高电平拉低，产生起始信号。起始信号由主机发起，起始信号产生后，总线进入忙状态，其他设备不能再发起通信。

2. 停止信号（Stop）

主机在 SCL 为高电平期间，将 SDA 从低电平拉高，产生停止信号。停止信号由主机发起，停止信号产生后，总线回到空闲状态，释放总线控制权。

3. 数据传输规则

数据位宽：每次传输 1 个字节（8bit），遵循MSB 优先（高位在前）的传输顺序。
时序约束：SCL 低电平时，发送方才可以改变 SDA 的电平；SCL 高电平时，SDA 必须保持稳定，接收方在此期间采样 SDA 电平。这是 I2C 通信的核心规则，时序搞反必然导致数据采样错误。

4. 应答信号（ACK/NACK）

每传输完 8bit 数据，会占用第 9 个时钟周期传输应答信号，确保接收方成功收到数据：

ACK（应答）：接收方将 SDA 拉低，表示数据接收成功。
NACK（非应答）：接收方保持 SDA 为高电平，表示数据接收失败，或主机通知从机结束读传输。

2.2 完整通信帧结构

I2C 的标准读写传输都遵循固定的帧格式，所有操作都包裹在起始和停止信号之间：

复制代码

起始信号 + 7位从机地址 + 1位读写位 + 应答 + [寄存器地址 + 应答] + 数据 + 应答 + ... + 停止信号

7 位从机地址：总线上每个从机都有唯一的 7 位地址，主机通过地址匹配目标从机。
1 位读写位：0 表示主机向从机写数据，1 表示主机从从机读数据。
寄存器地址：外设内部的寄存器地址，长度可以是 1 字节、2 字节等，由外设决定。

三、IMX6ULL I2C 裸机驱动

基于上述协议，我们实现了一套通用的 IMX6ULL I2C 裸机驱动，兼容多字节寄存器地址，支持标准 100kHz 速率，可直接适配绝大多数 I2C 外设。

3.1 核心寄存器说明

IMX6ULL 的 I2C 外设操作完全基于寄存器，核心寄存器如下：

表格

寄存器	全称	核心功能
I2CR	I2C 控制寄存器	使能外设、主从模式切换、发送 / 接收模式切换、应答配置、起始 / 停止信号生成
I2SR	I2C 状态寄存器	传输完成标志、应答状态、总线忙状态、仲裁丢失状态查询
IFDR	I2C 频率分频寄存器	配置 SCL 时钟分频系数，设置总线速率
I2DR	I2C 数据寄存器	写入数据即发起发送，读取即获取总线上收到的数据

3.2 驱动代码逐行分析

驱动分为初始化、等待函数、写操作、读操作、通用传输接口五个部分，完整代码如下：

1. 总线初始化函数

运行

复制代码

void i2c_init(I2C_Type *base)
{
    //1. 先失能I2C外设，配置必须在失能状态下执行
    base->I2CR &= ~I2CR_IEN;
    //2. 配置分频系数，设置SCL速率为100kHz
    base->IFDR = 0x15;
    //3. 使能I2C外设
    base->I2CR |= I2CR_IEN;
}

初始化必须先关闭外设，否则寄存器配置不生效；
0x15 对应 66MHz IPG 时钟分频后得到 100kHz 标准速率；
引脚复用与电气配置需要在外设初始化前完成，后续外设驱动会详细说明。

2. 传输完成等待与状态检查函数

这是所有传输的基础，负责等待单字节传输完成，并检查从机应答状态：

运行

复制代码

static int wait_i2c_iif(I2C_Type *base)
{
    // 轮询等待传输完成标志IIF置1
    while((base->I2SR & I2SR_IIF) == 0){
        // 工程化优化：此处必须添加超时机制，避免总线异常死循环
    }
    // 软件清除IIF标志位，必须手动清0
    base->I2SR &= ~I2SR_IIF;

    // 检查从机应答：RXAK为0表示收到ACK，为1表示无应答
    if((base->I2SR & I2SR_RXAK) == 0){
        return 0;
    } else {
        return -1;
    }
}

每发送 / 接收一个字节，IIF 位都会置 1，必须软件清除；
无应答时返回 - 1，上层可直接终止传输，避免无效操作；
工程化开发必须添加超时机制，比如软件计数器或定时器，防止总线异常时卡死。

3. 主机写操作实现

主机向从机指定寄存器地址写入数据，兼容多字节寄存器地址：

运行

复制代码

static void i2c_write(I2C_Type *base, unsigned char dev_addr,
                      unsigned short reg_addr, int reg_len,
                      unsigned char *data, int len)
{
    int stat = 0;
    // 0. 清除之前的仲裁丢失、传输完成标志
    base->I2SR &= ~(I2SR_IAL | I2SR_IIF);
    // 1. 设置为发送模式：接下来要发地址、寄存器、数据，都是主机发送
    base->I2CR |= I2CR_MTX;
    // 2. 置位MSTA，产生起始信号，切换为主机模式
    base->I2CR |= I2CR_MSTA;

    // 3. 发送7位从机地址 + 写标志位(0)
    base->I2DR = (dev_addr << 1) | 0;
    stat = wait_i2c_iif(base);
    if (stat != 0) goto stop; // 无应答直接终止

    // 4. 发送寄存器地址，兼容多字节地址（1/2/4字节）
    int j = reg_len - 1;
    for (; j >= 0; j--){
        // 从高字节到低字节依次发送
        base->I2DR = (reg_addr >> (j * 8));
        stat = wait_i2c_iif(base);
        if (stat != 0) goto stop;
    }

    // 5. 循环发送用户数据
    int i = 0;
    for (; i < len; i++){
        base->I2DR = data[i];
        stat = wait_i2c_iif(base);
        if (stat != 0) goto stop;
    }

stop:
    // 6. 清0 MSTA，产生停止信号，释放总线
    base->I2CR &= ~I2CR_MSTA;
    // 等待总线空闲，确保停止信号发送完成
    while((base->I2SR & I2SR_IBB) != 0){
        // 同样建议添加超时机制
    }
}

核心优化：通过循环实现多字节寄存器地址兼容，适配 16 位地址的大容量 EEPROM、传感器等外设；
每一步传输都检查应答，异常直接跳转到停止信号，避免总线卡死；
停止信号发送后必须等待 IBB 位清 0，确保总线完全释放。

4. 主机读操作实现

主机从从机指定寄存器地址读取数据，是驱动中稍稍有点难以理解的部分，尤其是下面第十部中的两次切换：

运行

复制代码

static void i2c_read(I2C_Type *base, unsigned char dev_addr,
                     unsigned short reg_addr, int reg_len,
                     unsigned char *data, int len)
{
    int stat = 0;
    // 0. 清除状态标志
    base->I2SR &= ~(I2SR_IAL | I2SR_IIF);
    // 1. 初始化为发送模式：先写寄存器地址
    base->I2CR |= I2CR_MTX;
    // 2. 产生起始信号
    base->I2CR |= I2CR_MSTA;

    // 3. 发送从机地址 + 写标志位：告诉从机要写寄存器地址
    base->I2DR = (dev_addr << 1) | 0;
    stat = wait_i2c_iif(base);
    if (stat != 0) goto stop;

    // 4. 发送寄存器地址，兼容多字节
    int j = reg_len - 1;
    for (; j >= 0; j--){
        base->I2DR = (reg_addr >> (j * 8));
        stat = wait_i2c_iif(base);
        if (stat != 0) goto stop;
    }

    // 5. 产生重复起始信号RSTA：切换传输方向，不释放总线
    base->I2CR |= I2CR_RSTA;
    // 6. 发送从机地址 + 读标志位(1)：告诉从机接下来主机要读数据
    base->I2DR = (dev_addr << 1) | 1;
    stat = wait_i2c_iif(base);
    if (stat != 0) goto stop;

    // 7. 切换为接收模式：主机准备接收从机的数据
    base->I2CR &= ~I2CR_MTX;
    // 8. 配置应答模式：多字节读取时，除最后一个字节外都回复ACK
    if (len > 1){
        base->I2CR &= ~I2CR_TXAK; // 收到数据后回复ACK
    } else {
        base->I2CR |= I2CR_TXAK;  // 仅1字节时，收到后回复NACK
    }

    // 9. 伪读：IMX6ULL I2C外设特性，切换接收模式后首次读触发接收
    data[0] = base->I2DR;

    // 10. 循环读取数据
    int i = 0;
    for (; i < len; i++){
        // 等待单字节接收完成
        stat = wait_i2c_iif(base);

        // 倒数第二个字节：提前设置TXAK，最后一个字节回复NACK
        if (i == (len - 2)){
            base->I2CR |= I2CR_TXAK;
        }
        // 最后一个字节：提前切换为发送模式，如果不切换的话stop信号无法正确产生，会卡死总线
        if (i == (len - 1)){
            base->I2CR |= I2CR_MTX;
        }

        // 读取收到的数据
        data[i] = base->I2DR;
        if (stat != 0) goto stop;
    }

stop:
    // 11. 发送停止信号，释放总线
    base->I2CR &= ~I2CR_MSTA;
    while((base->I2SR & I2SR_IBB) != 0){
        // 超时机制
    }
}

核心说明：

读操作必须先执行一次写操作，告诉从机要读取的寄存器地址，再通过重复起始信号切换读方向；
伪读是 IMX6ULL I2C 外设的强制要求，切换接收模式后必须先读一次 I2DR，才能触发第一个字节的接收，否则读不到正确数据；
必须在倒数第二个字节接收完成前，设置 TXAK 位，确保最后一个字节收到后回复 NACK，通知从机结束传输（为什么要这样呢，因为如果放在最后一个字节前的话，在我切换之前，最后一个字节数据已经接到数据寄存器中了，并且已经回复了ACK应答了，他只是还没有读取，但实际已经接到，所以需要提前）；
为什么要切换发送模式：因为如果不切换的话，当我执行完data[i] = base->I2DR，即取得最后一个字节数据时，按理说应该发送stop信号，然而由于此时处于接受状态，你一读取base->I2DR，硬件就会自动触发去接取下一次数据，然而这已经是最后一个了，他会多产生一个8+1时钟周期，导致stop信号无法正常发送，从而卡死总线

5. 通用传输接口封装

为了提升代码复用性我们将读写操作封装为统一的传输接口，通过结构体管理传输参数，上层应用无需关心底层时序：

首先定义传输消息结构体：

运行

复制代码

// 传输方向枚举
enum I2C_Dir {
    I2C_Write = 0,
    I2C_Read = 1
};

// I2C传输消息结构体
struct I2C_Msg {
    unsigned char dev_addr;  // 7位从机地址
    unsigned short reg_addr; // 从机寄存器地址
    int reg_len;             // 寄存器地址字节数
    unsigned char *data;     // 数据缓冲区
    int len;                 // 数据长度
    enum I2C_Dir dir;        // 传输方向
};

通用传输接口：

运行

复制代码

void transfer(I2C_Type *base, struct I2C_Msg *msg)
{
    // 入口参数校验
    if (base == NULL || msg == NULL)
    {
        return;
    }
    // 根据传输方向调用读写函数
    if (msg->dir == I2C_Write){
        i2c_write(base, msg->dev_addr, msg->reg_addr, msg->reg_len, msg->data, msg->len);
    } else {
        i2c_read(base, msg->dev_addr, msg->reg_addr, msg->reg_len, msg->data, msg->len);
    }
}

四、裸机驱动练习：

基于上述通用驱动，我们实现两个常用的 I2C 外设：AT24C02 EEPROM 和 LM75A 温度传感器，验证驱动的可用性。

4.1 AT24C02 EEPROM 驱动

AT24C02 是 2Kbit（256 字节）的 I2C 接口 EEPROM，掉电数据不丢失，常用于存储设备配置参数。

7 位从机地址：0x50（A0/A1/A2 引脚接地）
寄存器地址：1 字节（0x00~0xFF）
页写入时间：最大 5ms，写入后必须延时等待

完整驱动代码：

运行

复制代码

#include "at24c02.h"
#include "fsl_iomuxc.h"
#include "i2c.h"
#include "gpt.h"

// AT24C02初始化：引脚复用+I2C外设初始化
void at24c02_init(void)
{
    // 1. 引脚复用：UART4_RX/TX复用为I2C1_SDA/SCL
    IOMUXC_SetPinMux(IOMUXC_UART4_RX_DATA_I2C1_SDA, 1);
    IOMUXC_SetPinMux(IOMUXC_UART4_TX_DATA_I2C1_SCL, 1);
    // 2. 引脚电气配置：开漏模式、上拉、100MHz速率
    IOMUXC_SetPinConfig(IOMUXC_UART4_RX_DATA_I2C1_SDA, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_UART4_TX_DATA_I2C1_SCL, 0x10B0);
    // 3. I2C1外设初始化
    i2c_init(I2C1);
}

// 从指定地址读取len个字节
void at24c02_read(unsigned char reg_addr, unsigned char *data, int len)
{
    struct I2C_Msg msg = {
        .dev_addr = 0x50,
        .reg_addr = reg_addr,
        .reg_len = 1,
        .data = data,
        .len = len,
        .dir = I2C_Read
    };
    transfer(I2C1, &msg);
}

// 向指定地址写入len个字节
void at24c02_write(unsigned char reg_addr, unsigned char *data, int len)
{
    struct I2C_Msg msg = {
        .dev_addr = 0x50,
        .reg_addr = reg_addr,
        .reg_len = 1,
        .data = data,
        .len = len,
        .dir =  I2C_Write
    };
    transfer(I2C1, &msg);
    // 必须延时5ms，等待EEPROM完成内部写入
    delay_ms(5);
}

4.2 LM75A 温度传感器驱动

LM75A 是数字温度传感器，测量范围 - 55℃~+125℃，广泛用于工业测温场景。

7 位从机地址：0x48
温度寄存器地址：0x00，16 位（2 字节）
数据格式：11 位二进制补码，右移 7 位后乘以 0.5 即为实际温度
浮点运算依赖 FPU，必须提前使能 Cortex-A7 的 FPU

完整驱动代码：

运行

复制代码

#include "lm75a.h"
#include "fsl_iomuxc.h"
#include "i2c.h"
#include "gpt.h"

#define LM75A_ADDR 0x48

// LM75A初始化，同AT24C02，同一总线只需初始化一次
int lm75a_init(void)
{
    IOMUXC_SetPinMux(IOMUXC_UART4_RX_DATA_I2C1_SDA, 1);
    IOMUXC_SetPinMux(IOMUXC_UART4_TX_DATA_I2C1_SCL, 1);
    IOMUXC_SetPinConfig(IOMUXC_UART4_RX_DATA_I2C1_SDA, 0x10B0);
    IOMUXC_SetPinConfig(IOMUXC_UART4_TX_DATA_I2C1_SCL, 0x10B0);
    i2c_init(I2C1);
    return 0;
}

// 读取当前温度，单位：℃
float lm75a_read_temperature( void)
{
    unsigned char buf[2] = {0};
    short temp = 0;
    // 填充传输消息，读取2字节温度数据
    struct I2C_Msg msg = {
        .dev_addr = LM75A_ADDR,
        .reg_addr = 0x00,
        .reg_len = 1,
        .data = buf,
        .len = 2,
        .dir = I2C_Read
    };
    transfer(I2C1, &msg);

    // 拼接16位数据，高字节在前，低字节在后
    temp = (buf[0] << 8) | buf[1];
    // 11位有效数据，右移7位
    temp = temp >> 7;
    // 转换为实际温度，分辨率0.5℃
    return temp * 0.5;
}

FPU 使能汇编代码（必须在启动时调用，否则浮点运算会触发硬件异常）：

asm

复制代码

enable_fpu:
    // 1. 设置CPACR寄存器，使能CP10和CP11协处理器（FPU）完全访问权限
    mrc     p15, 0, r0, c1, c0, 2
    orr     r0, r0, #(0xF << 20)
    mcr     p15, 0, r0, c1, c0, 2

    // 2. 使能FPU，设置FPEXC的EN位
    mov     r0, #0x40000000
    vmsr    fpexc, r0

    // 3. 清除FPSCR所有标志位，初始化浮点状态
    mov     r0, #0x00000000
    vmsr    fpscr, r0

    bx      lr

五、常见问题排查

5.1常见问题与排查思路

从机无应答，通信完全失败
- 优先检查硬件：上拉电阻是否焊接、引脚复用是否正确、从机地址是否匹配、SDA/SCL 是否接反；
- 用示波器查看 SCL/SDA 波形，确认是否有起始信号和地址输出，判断是主控没发出来，还是从机没应答。
读操作数据全 0 或全乱码
- 检查读函数的伪读是否添加、NACK 是否提前设置、接收模式切换是否正确；
- 确认寄存器地址长度是否匹配外设，多字节地址是否按正确顺序发送。
AT24C02 连续写入失败
- 检查写入后是否添加了 5ms 延时，EEPROM 内部写入需要时间，未延时会导致后续写入失败；
- 确认写入长度不超过页大小（AT24C02 页大小 8 字节），跨页写入需要分多次操作。
LM75A 温度计算时系统死机
- 确认启动时是否调用了 FPU 使能函数，Cortex-A7 内核默认关闭 FPU，未使能时使用浮点运算会触发异常。

六、总结

本文实现的 IMX6ULL I2C 裸机驱动，兼顾了通用性和可移植性，兼容多字节寄存器地址，通过统一的传输接口，可快速适配 OLED、RTC、加速度传感器等绝大多数 I2C 外设。
