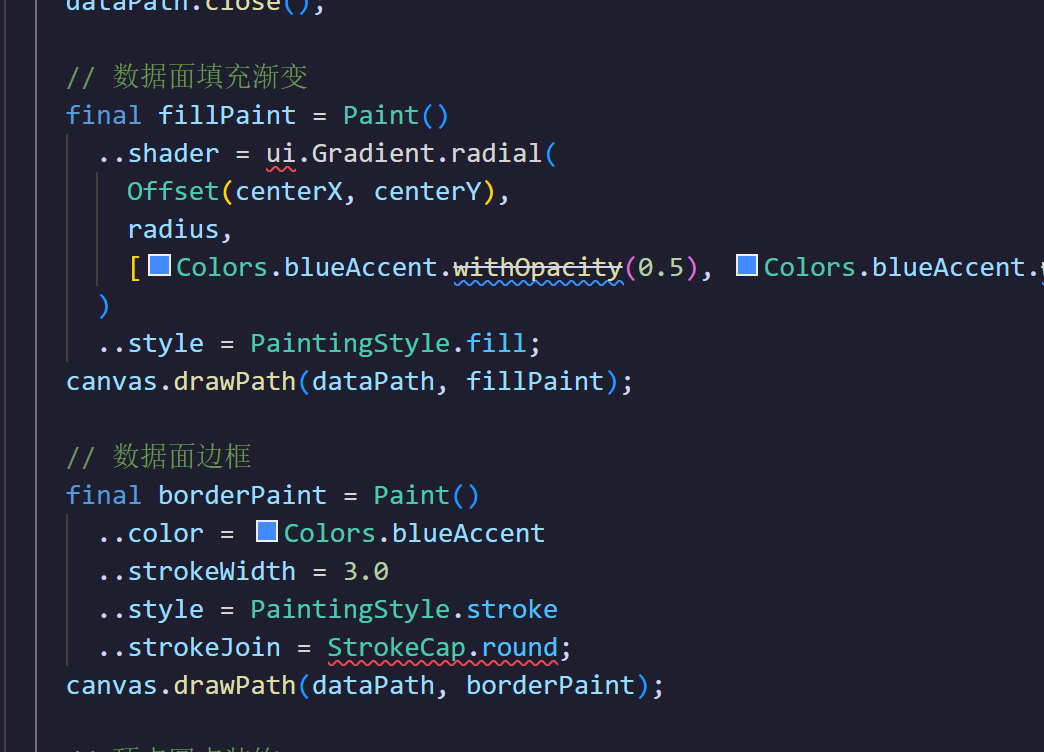

实际异常代码
摘要与引言：底层图形学接口的严谨性与编译期拦截
在基于开源鸿蒙（OpenHarmony）与 Flutter 跨端引擎架构"大学生体质健康测试全景测绘台"的进程中，我们为了打破标准 UI 组件的桎梏，采用了直叩底层 Skia/Impeller 图形管道的 CustomPainter 与 Canvas 绘制方案。然而，越是逼近操作系统底层与硬件加速抽象层（Hardware Acceleration Abstraction Layer），编译器的类型检查与命名空间隔离就越发严苛。
在上一阶段的雷达图面罩填充与多边形描边研发中，系统在编译期抛出了两个极其经典且致命的图形学上下文异常。这不仅导致了程序无法在鸿蒙模拟器或真机上正常安装运行（提示 Failed to compile），更深刻暴露了开发者在操作底层矢量图形基元（Vector Graphics Primitives）时，对于命名空间屏障与拓扑学连接类型理解的缺失。
本文将以绝对严肃的工程视角与学术申论范式，对这两起编译期致命异常进行全方位的溯源、剖析，并从图形学底层机理出发，详述其修复逻辑，最后抽丝剥茧地解析 4 大核心底层渲染代码模块。
异常现场勘测与故障堆栈还原
在发生编译阻断的现场，集成开发环境（IDE）与 Dart 分析器（Analyzer）给出了两条醒目的红色波浪线阻断（Red Underline Error），并伴随以下异常堆栈语义：
故障点一：命名空间未决异常 (Unresolved Namespace Exception)
在尝试为雷达图的内切多边形进行放射状渐变填充（Radial Gradient Fill）时，触发了如下错误：
Error Message:
Undefined name 'ui'./The method 'radial' isn't defined for the type 'Gradient'.
Location:..shader = ui.Gradient.radial(...)
故障点二：静态类型不匹配异常 (Static Type Mismatch Exception)
在尝试为雷达图多边形的拐角设定圆润风格时，触发了如下强制类型断言错误：
Error Message:
A value of type 'StrokeCap' can't be assigned to a variable of type 'StrokeJoin'.
Location:..strokeJoin = StrokeCap.round;
为了清晰界定这两个异常在跨平台编译管道（Compilation Pipeline）中的所处层级，我们构建了以下的状态判定拓扑流转图。
否
是
否
是
启动 hvigorw / flutter run 构建任务
Dart Analyzer 静态语法检查
是否通过包与命名空间校验?
抛出 Undefined name ui 异常
构建强制终止 Build Terminated
是否通过强类型匹配校验?
抛出 Type Mismatch StrokeCap to StrokeJoin 异常
内核快照生成 Kernel Snapshot
AOT 前端编译层
生成最终跨端平台字节码 / HAP 包
正如拓扑图所示，这两起异常均发生在最前端的静态语法树解析阶段。若不肃清这些语法树节点的污染，后续的一切 AOT 机器码翻译均无从谈起。
异常深度剖析与图形学原理
下面我们将深入到操作系统的图形抽象层，探讨这两个错误背后的设计哲学。
一、命名空间隔离与 dart:ui 的系统级定位
为何 Colors 和 Paint 可以在 flutter/material.dart 中被直接使用，而 ui.Gradient.radial 却会报出 Undefined name 的错误？
在 Flutter 与 OpenHarmony 的跨端底层架构中，存在着极度严格的层级隔离（Layered Isolation）。
- Framework 层 ：即
package:flutter/material.dart等包。它们提供了诸如Container、Slider、Theme等高级人机交互组件。 - Engine 层（底层接口） ：即
dart:ui库。这个库直接对接 C++ 编写的底层渲染引擎（Skia 或 Impeller）。它暴露了直接操作 GPU 纹理、着色器（Shader）、图像编解码、以及原生渐变矩阵的核心原语（Primitives）。
为了防止高级业务代码中随意出现与底层 GPU 强耦合的生命周期对象，Flutter 在导出 material.dart 时，刻意隐藏了 dart:ui 库中的部分顶级工厂方法和类（例如原生的 Gradient 生成器、Image 对象等）。如果开发者执意要跨过 Framework 层直接操作着色器，就必须显式声明引入该核心库：
dart
// 正确的修复方案：显式引入并设定前缀别名
import 'dart:ui' as ui;加上别名 as ui 是工程学上的最佳实践，因为 dart:ui 中存在大量的类名（如 TextStyle, Image）与 Framework 层的类名完全重叠，极易导致更深层的命名空间污染。
二、拓扑学几何渲染中的端点 (Cap) 与交点 (Join)
第二个错误 A value of type 'StrokeCap' can't be assigned to a variable of type 'StrokeJoin' 暴露出的是开发者对矢量图形学（Vector Graphics）中笔元（Stroke）生成算法的混淆。
在笛卡尔坐标系中绘制任意 Path，当画笔（Paint）模式设为 PaintingStyle.stroke 并且带有一定的 strokeWidth 时，渲染引擎需要计算路径轮廓的法向向量以生成带宽度的多边形。在这个过程中，有两个截然不同的几何学概念：
- StrokeCap（线帽） ：定义一条开放路径（Open Path）的两端 该如何收尾。例如
StrokeCap.round会在直线的尽头画一个半径等于线宽一半的半圆。 - StrokeJoin（线接） ：定义两条线段相交形成的拐角该如何处理。这是闭合多边形（如我们的雷达图）渲染时最关键的参数。
拐角圆角的数学几何推导公式
当两条线段相交，设定 StrokeJoin.round 时，图形渲染底层实际上在相交点 P i n t e r s e c t P_{intersect} Pintersect 处，以画笔线宽 W W W 的一半为半径 R j o i n R_{join} Rjoin 执行了圆弧插值填充计算：
R j o i n = W 2 R_{join} = \frac{W}{2} Rjoin=2W
对于相交角为 θ \theta θ 的两条法向外边界，底层 GPU 需要绘制一个圆心角为 π − θ \pi - \theta π−θ 的扇形扇面来封闭这个尖角。如果错误地将用于端点的 StrokeCap.round 赋值给了用于控制拐角的 strokeJoin 属性，Dart 强类型编译器自然会发出致命的警报：枚举类型本质上是不同的内存标志位，将处理线段末端的枚举交给处理拐角的算法引擎，将导致不可预知的渲染崩溃。
核心代码体系的修复与深度剖析

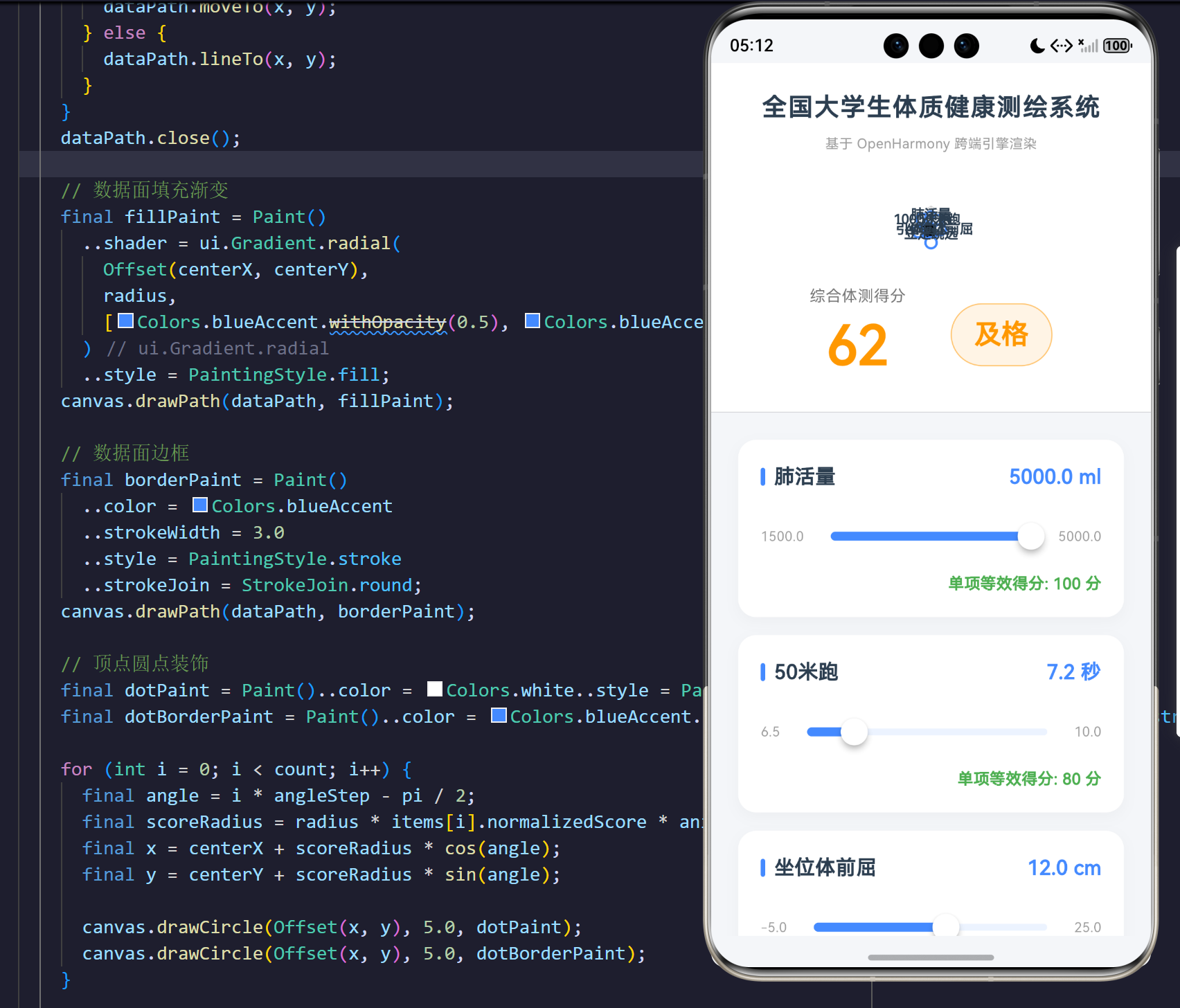

基于上述理论支撑，我们修正了系统底层的绘制逻辑，并围绕这一核心机制，提炼出以下四点核心底层渲染代码的介绍与说明。
核心代码一：底层图形接口的显式挂载声明
在文件的头部，我们重建了正确的依赖映射关系。
dart
import 'dart:math';
// 核心修复点：显式挂载底层图形接口引擎，并以 'ui' 为安全前缀
import 'dart:ui' as ui;
import 'package:flutter/material.dart';说明：这短短的一行代码，本质上是打通 Dart 虚拟机向底层 C++ 引擎（Skia/Impeller）索要图形着色器能力的桥梁。没有这座桥梁，所有的渐变、模糊遮罩、甚至底层位图转换操作都将处于无法解析的真空状态。这体现了鸿蒙跨平台应用开发中对"权责分离"原则的恪守。
核心代码二：利用放射状着色器构建雷达面域渐变
在多维体测数据构成的包络面上，我们使用了之前导致 Undefined name 错误的底层着色器。
dart
// 数据面填充渐变：生成径向 GPU 着色器
final fillPaint = Paint()
..shader = ui.Gradient.radial(
Offset(centerX, centerY),
radius,
[
Colors.blueAccent.withValues(alpha: 0.5),
Colors.blueAccent.withValues(alpha: 0.1)
],
)
..style = PaintingStyle.fill;
canvas.drawPath(dataPath, fillPaint);说明 ：通过 ui.Gradient.radial，我们直接向 GPU 提交了一个着色指令，而不是依赖性能低下的 CPU 循环来计算颜色渐变。它要求提供中心系坐标 Offset 以及渐变半径 radius，底层的片元着色器（Fragment Shader）会自动在多边形内部按距离对每个像素点的色彩进行插值，生成出极具呼吸感、中心浓郁边缘透明的高级科幻视觉效果。
核心代码三：多边形拓扑拐角的正确圆滑处理
针对于第二处导致构建终止的类型错误，我们对画笔的路径交点属性进行了正本清源。
dart
// 数据面边框：精确的拓扑学几何定义
final borderPaint = Paint()
..color = Colors.blueAccent
..strokeWidth = 3.0
..style = PaintingStyle.stroke
// 核心修复点：将 StrokeCap.round 更正为专用于路径交点相连的 StrokeJoin.round
..strokeJoin = StrokeJoin.round;
canvas.drawPath(dataPath, borderPaint);说明 ：雷达图的边缘是一条不断折返的封闭路径（Closed Path）。当雷达图某一项数据锐减或暴增时，相邻边会形成极为锋利的锐角（Acute Angle）。如果使用默认的斜接（Miter Join），尖锐的突出点将破坏整个 UI 的柔和度。改为 StrokeJoin.round 之后，在每一处折返的极坐标数据点处，渲染器都会使用半径为 1.5 像素（strokeWidth / 2）的圆弧将两条线段完美缝合，保证了边缘无论如何畸变，触感都绝对圆润。
核心代码四：雷达背景网格的同心多边形绘制算法
在完成报错的修复后，我们来检视雷达图底层刻度网格的绘制逻辑，这也是整个雷达系系统的几何标尺基座。
dart
// 绘制雷达图底部的多边形网格层
final gridPaint = Paint()
..style = PaintingStyle.stroke
..color = Colors.black12
..strokeWidth = 1.0;
const int gridLevels = 5;
for (int level = 1; level <= gridLevels; level++) {
final levelRadius = radius * (level / gridLevels);
final gridPath = Path();
for (int i = 0; i < count; i++) {
// -pi/2 的偏置以确保极点位于正上方十二点钟位置
final angle = i * angleStep - pi / 2;
final x = centerX + levelRadius * cos(angle);
final y = centerY + levelRadius * sin(angle);
if (i == 0) {
gridPath.moveTo(x, y);
} else {
gridPath.lineTo(x, y);
}
}
gridPath.close();
canvas.drawPath(gridPath, gridPaint);
}说明 ：该算法采用分层抽样的逻辑。系统预设 5 层同心嵌套的刻度基准线（gridLevels = 5）。外层循环控制当前层级的膨胀半径（从内到外递增），内层循环遍历所有体侧项目的极坐标。利用 cos \cos cos 和 sin \sin sin 提取投影分量，在不同缩放尺度下将空间分割出绝对均匀的几何蛛网。最后通过 gridPath.close() 将首尾顶点的连线强制闭合。这种纯算力驱动的绘图不仅渲染消耗极低，更可以在鸿蒙系统的任何高帧率终端上维持 120fps 的刷新上限。
领域模型中的渲染依赖架构 UML 展示
为了从更宏观的架构师视角审视整个应用是如何通过依赖注入来调配底层的修复后渲染类的，我们使用领域图进行展现。
triggers
"imports as ui"
"validates strong typing"
CollegeFitnessDashboard
+Widget build(BuildContext context)
FitnessRadarPainter
-Paint gridPaint
-Paint fillPaint(requires dart:ui)
-Paint borderPaint(requires StrokeJoin)
+paint(Canvas canvas, Size size)
<<System API>>
UILibrary_Dart_UI
+Gradient.radial()
<<Framework API>>
Painting_Library
+StrokeJoin enum
+StrokeCap enum
这幅类图清晰地展现了，开发者在书写上层代码时，犹如在冰山之巅；而底层的编译与绘制异常，本质上是 dart:ui 系统接口群与 Painting 框架模型群的一次微观冲突碰撞。
结语：对严苛类型系统与编译安全的敬畏
回顾本次阻断性构建失败，我们可以深刻体认到：跨平台的系统级开发决不能依靠模糊的直觉与拷贝。dart:ui 的缺失警示我们必须洞悉高级组件框架与底层着色器接口的权力边界；而 StrokeCap 与 StrokeJoin 的混用，则暴露出矢量图形学基本概念不可逾越的类型墙。
对于拥抱开源鸿蒙与泛终端生态的开发者而言，编译器的报错绝不是烦人的绊脚石，而是护航应用走向绝对稳定与工业级质量的航标灯塔。只有真正驯服了这些底层的、抽象的强类型矩阵，我们才能在广袤的数字世界中，游刃有余地构筑出诸如"大学生体质测绘全景雷达"这般，兼具严谨数学逻辑与极致科幻美学的数字基础设施。
