Unity Shader 跨平台兼容性：处理纹理坐标翻转与精度差异

OpenGL、DirectX、Metal、Vulkan 在 UV 坐标方向与浮点精度上的行为并不一致。 本文深入分析各 API 的根本差异，并给出在 Unity URP Shader 中可直接使用的兼容性解决方案。

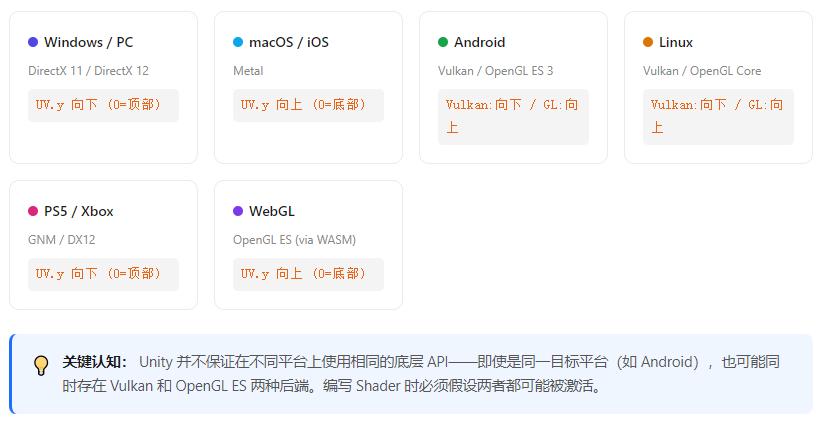

1图形 API 总览：平台与后端的映射关系

Unity URP 通过 Unity 渲染后端抽象层将同一份 HLSL Shader 编译到不同的底层 API。理解平台映射关系是解决兼容性问题的第一步。

2纹理坐标系差异：UV 翻转的根源

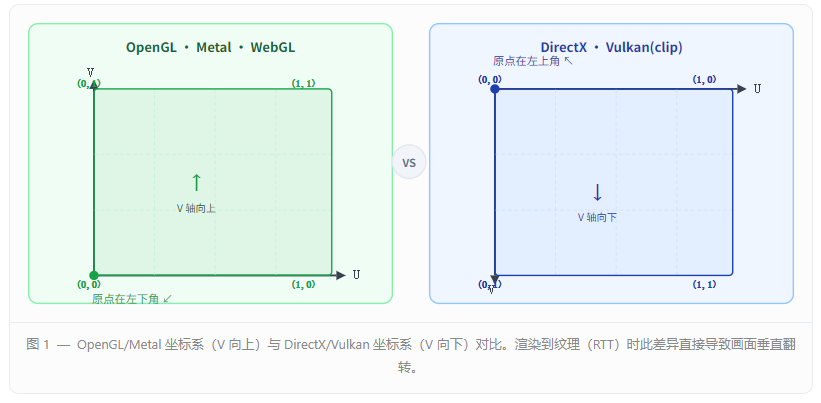

坐标系方向对比

历史原因造成了两套完全相反的纹理坐标约定：OpenGL 派系 以左下角为原点，DirectX 派系以左上角为原点。

何时会触发翻转

并非所有 UV 操作都会受影响，翻转仅在以下场景出现：

场景	是否翻转	说明
从普通纹理采样	不翻转	Unity 在导入时已自动处理，无需手动修正
渲染到纹理（RenderTexture / Camera target）	可能翻转	OpenGL 平台上 y 轴与 DirectX 相反
后处理 Blit（全屏三角形 / Quad）	可能翻转	最常见的踩坑场景，需用内置宏修正
深度/法线缓冲区采样	可能翻转	与 RenderTexture 规则相同
顶点数据中的 UV0/UV1	不翻转	由美术工具链保证，Shader 无需干预
Compute Shader 写入 / 读取	可能翻转	写入 UAV 时需手动补偿 y 轴

3Unity URP 内置宏与翻转处理

Unity 在 Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl 中提供了若干专用宏，封装了平台差异。理解这些宏是写出可移植 Shader 的核心。

核心宏速查

// ── 翻转相关宏 ──────────────────────────────────────────
// 返回 1 表示"当前平台需要翻转 RenderTexture 的 UV.y"
// OpenGL / WebGL：返回 1（V轴向上，需翻转）
// DirectX / Metal / Vulkan：返回 0
#define UNITY_UV_STARTS_AT_TOP  // 编译期布尔，DX/Metal/Vulkan 平台为真
// 将标准 UV 修正为当前平台正确方向
// 仅在 UNITY_UV_STARTS_AT_TOP 且图像已被垂直翻转时执行翻转
#define UnityStereoTransformScreenSpaceTex(uv)  ...  // VR 专用
// ── 最常用：全屏 Blit UV 修正 ────────────────────────
// 在 Vertex Shader 中对屏幕空间 UV 进行平台修正
#define GetFullScreenTriangleVertexPosition(vertexID, z)
#define GetFullScreenTriangleTexCoord(vertexID)
// ── 深度/GBuffer 采样前的 UV 修正 ────────────────────
float2 FlipUV(float2 uv)
{
    // UNITY_UV_STARTS_AT_TOP 为编译器常量，OpenGL 下为 0
    #if UNITY_UV_STARTS_AT_TOP
        uv.y = 1.0 - uv.y;
    #endif
    return uv;
}
// ── 更完整版本：同时处理 render target 翻转标志 ───────
// _ProjectionParams.x = 1（正向）或 -1（翻转）
float2 FlipUVIfNeeded(float2 uv)
{
    #if UNITY_UV_STARTS_AT_TOP
        if (_ProjectionParams.x < 0)
            uv.y = 1.0 - uv.y;
    #endif
    return uv;
}

⚠️

Vulkan 的特殊性： Vulkan 的 NDC（标准化设备坐标）clip space Y 轴向下（与 DirectX 一致），但 framebuffer 存储仍与 OpenGL 相同。Unity 的抽象层已处理这一差异，但手写 Native RenderPass 时需格外留意。

_ProjectionParams.x 的含义

Unity 将当前帧的投影翻转状态编码到内置变量 _ProjectionParams 中：

// float4 _ProjectionParams
//   .x = 1.0  ：投影矩阵未翻转（OpenGL 风格，V 向上）
//   .x = -1.0 ：投影矩阵已翻转（DirectX 风格，V 向下）
//   .y = Near clip plane
//   .z = Far clip plane
//   .w = 1/Far
// 用法示例：在 Vertex Shader 中修正裁剪空间 y
float4 clipPos = TransformObjectToHClip(positionOS);
clipPos.y *= _ProjectionParams.x;  // 统一翻转方向

4实践：后处理 Pass 中的完整 UV 修正

后处理 Shader 是 UV 翻转问题的重灾区。下面是一个使用 全屏三角形（Procedural Full-Screen Triangle） 的完整示例，可直接在 URP ScriptableRenderPass 中使用。

4
实践：后处理 Pass 中的完整 UV 修正
后处理 Shader 是 UV 翻转问题的重灾区。下面是一个使用 全屏三角形（Procedural Full-Screen Triangle） 的完整示例，可直接在 URP ScriptableRenderPass 中使用。

HLSL
PostProcessBlit.shader --- Vertex Shader
Shader "Custom/URP/PostProcessBlit"
{
    SubShader
    {
        Pass
        {
            HLSLPROGRAM
            #pragma vertex Vert
            #pragma fragment Frag
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.core/Runtime/Utilities/Blit.hlsl"
            TEXTURE2D(_BlitTexture);   // URP Blit 传入的源纹理
            SAMPLER(sampler_BlitTexture);
            float4 _BlitTexture_TexelSize;  // xy=1/wh, zw=wh
            struct Varyings
            {
                float4 positionCS : SV_POSITION;
                float2 uv         : TEXCOORD0;
            };
            Varyings Vert(uint vertexID : SV_VertexID)
            {
                Varyings o;
                // ▶ 关键：使用 URP 内置函数生成全屏三角形位置
                //   它内部已处理 _ProjectionParams.x 翻转
                o.positionCS = GetFullScreenTriangleVertexPosition(vertexID);
                // ▶ 关键：用对应宏获取 UV，而非手动计算
                //   OpenGL 平台下此宏会自动执行 uv.y = 1 - uv.y
                o.uv = GetFullScreenTriangleTexCoord(vertexID);
                return o;
            }
            half4 Frag(Varyings i) : SV_Target
            {
                // UV 已由 Vert 修正，此处直接采样即可
                half4 color = SAMPLE_TEXTURE2D(_BlitTexture, sampler_BlitTexture, i.uv);
                return color;
            }
            ENDHLSL
        }
    }
}

✅

Unity 6 推荐方式： 使用 Blitter.BlitCameraTexture(cmd, src, dst, material, passIndex) 替代传统的 cmd.Blit()。前者内置了所有平台 UV 修正，无需在 Shader 中手动处理。

旧版 cmd.Blit 的陷阱

// ✗ 错误：cmd.Blit 在某些平台会自动翻转 UV
//   导致与手写全屏三角形 Shader 行为不一致
cmd.Blit(source, dest, material, passIndex);
// ✓ 正确（Unity 6 / URP 17+）：使用新 Blitter API
Blitter.BlitCameraTexture(cmd, source, dest, material, passIndex);
// ✓ 如果不需要自定义 Shader（仅复制）：
Blitter.BlitCameraTexture(cmd, source, dest);
// ✓ 兼容旧版 URP（14 之前）的手动处理方式：
//   在 Shader 中使用 _BlitScaleBias 对 UV 进行偏移缩放
float4 uv = i.uv.xyxy * _BlitScaleBias.xyxy + _BlitScaleBias.zwzw;

5浮点精度：half / float 在各平台的行为

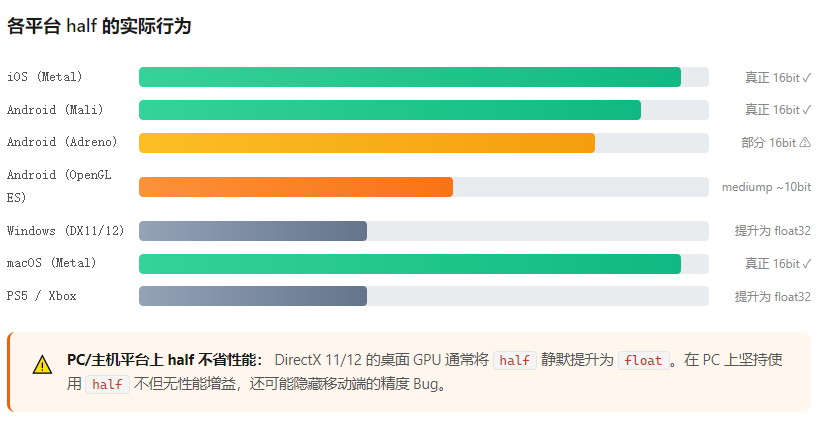

精度问题是跨平台 Shader 中另一个主要坑点。half（16 位）在移动端 GPU 有巨大的性能优势，但在某些平台上会悄悄被提升为 float（32 位），而在其他平台上则会引发明显的精度丢失。

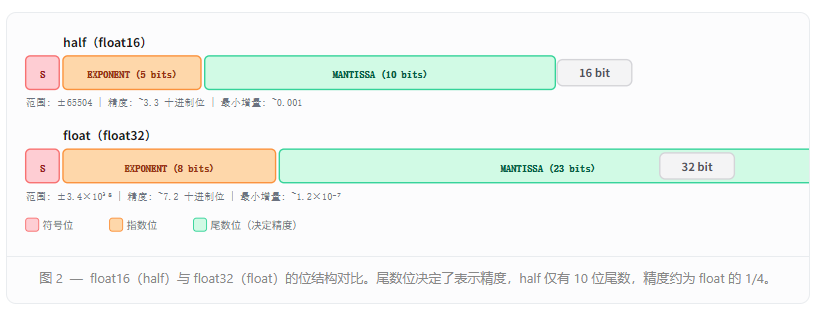

精度映射关系：HLSL / GLSL / Metal Shading Language

HLSL (Unity)	GLSL	Metal Shading	实际位宽	推荐用途
half / min16float	mediump float	half	16 bit	颜色、法线、UV（移动端）
float	highp float	float	32 bit	世界空间坐标、深度、矩阵变换
min10float	lowp float	---	10--11 bit	0--1 范围颜色分量（慎用）
real（URP 宏）	---	---	平台自适应	URP 推荐：移动=half，PC=float

💡

URP 的 real 类型： Unity URP 在 Core.hlsl 中定义了 real 作为平台自适应精度类型。在移动平台上它解析为 half，在桌面/主机平台上解析为 float。对于通用光照计算，优先使用 real。

6精度陷阱与最佳实践

陷阱 1：世界空间坐标用 half

这是移动端最常见的精度 Bug：用 half 存储世界空间坐标时，由于 half 的范围仅为 ±65504，在大场景中会出现顶点抖动（vertex shimmer）和阴影条纹（shadow striping）。

// ✗ 错误：世界坐标用 half，大世界场景会抖动
half3 worldPos = TransformObjectToWorld(positionOS).xyz;
// ✓ 正确：世界坐标必须用 float
float3 worldPos = TransformObjectToWorld(positionOS).xyz;
// ✓ 如果之后只用于颜色计算，可以在此转换为 half
half3 viewDir = (half3)normalize(_WorldSpaceCameraPos - worldPos);

陷阱 2：OpenGL ES 的 mediump 截断

Android OpenGL ES 的 mediump（对应 HLSL half）精度约为 10--11 位有效尾数，比标准 IEEE 754 float16 更低。以下场景会出现明显的色阶断层：

// ✗ 问题：在 GLES 上，half 的 1/255 ≈ 0.004 超出精度
//   导致 8bit 颜色空间出现色阶断层（banding）
half4 albedo = SAMPLE_TEXTURE2D(_Albedo, sampler_Albedo, uv);
half  luminance = dot(albedo.rgb, half3(0.299, 0.587, 0.114));
// ✓ 修复：采样用 half，临界计算升级为 float
half4 albedo    = SAMPLE_TEXTURE2D(_Albedo, sampler_Albedo, uv);
float luminance = dot((float3)albedo.rgb, float3(0.299, 0.587, 0.114));
// ✓ 或使用 URP 的 real 类型自动适配
real luminance  = dot((real3)albedo.rgb, real3(0.299, 0.587, 0.114));

陷阱 3：深度缓冲区精度差异

// 深度值 [0,1] 范围，但反转深度（Reversed-Z）在 DX/Metal/Vulkan 上为默认
// OpenGL 深度范围是 [-1,1]，Unity 会自动映射，但精度不同
// ✗ 不跨平台：直接读取深度并用 half 存储
half depth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, sampler_CameraDepthTexture, uv);
// ✓ 跨平台：用 float 读取深度，再用 URP 宏转换为线性深度
float rawDepth = SAMPLE_DEPTH_TEXTURE(_CameraDepthTexture, sampler_CameraDepthTexture, uv);
// Linear01Depth 内部已处理 UNITY_REVERSED_Z 宏
float linearDepth = Linear01Depth(rawDepth, _ZBufferParams);
// 只有转换后的线性深度才可以安全地降精度
half depthHalf = (half)linearDepth;

精度选择速查表

数据类型	推荐精度	原因
世界空间位置 / 法线	float	范围大，半精度会抖动
裁剪空间位置	float4	SV_POSITION 要求全精度
原始深度值	float	精度直接影响 Z-fighting
纹理 UV 坐标	half2	0--1 范围，half 足够
颜色值（HDR）	half4	移动端省寄存器带宽
颜色值（LDR）	half4	8bit 颜色 half 完全够用
光照方向向量	real3	URP 自适应，移动/PC 均优
时间 / 动画参数	float	累积误差问题，不能用 half
矩阵变换	float4x4	绝对不能降精度

7综合案例：跨平台兼容 Blit Shader

下面是一个综合了所有兼容性处理的 URP 后处理 Shader，可作为实际项目的生产级模板。

Shader "Custom/URP/CrossPlatformPostProcess"
{
    Properties
    {
        _Intensity ("Effect Intensity", Range(0,1)) = 1.0
    }
    SubShader
    {
        // 关闭深度写入和裁剪------后处理 Pass 标准设置
        Tags { "RenderType" = "Opaque" "RenderPipeline" = "UniversalPipeline" }
        ZWrite Off  ZTest Always  Cull Off
        Pass
        {
            Name "CrossPlatformPost"
            HLSLPROGRAM
            #pragma vertex   Vert
            #pragma fragment Frag
            // ── 必须包含的头文件 ──────────────────────────────
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.core/Runtime/Utilities/Blit.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/DeclareDepthTexture.hlsl"
            // ── 纹理与参数声明 ────────────────────────────────
            TEXTURE2D(_BlitTexture);           // URP Blit 源纹理（自动绑定）
            SAMPLER(sampler_LinearClamp);     // URP 内置采样器
            // CBUFFER 包装------移动端 uniform 合批优化
            CBUFFER_START(UnityPerMaterial)
                float  _Intensity;  // 强度参数用 float，避免 half 精度截断
            CBUFFER_END
            // ── 顶点到片元结构体 ──────────────────────────────
            struct Varyings
            {
                float4 positionCS : SV_POSITION;  // 必须 float4
                float2 uv         : TEXCOORD0;    // 保持 float 直到片元
            };
            // ── Vertex Shader ────────────────────────────────
            Varyings Vert(uint vertexID : SV_VertexID)
            {
                Varyings o;
                // ▶ 使用 URP 内置宏，自动处理平台 UV 翻转
                o.positionCS = GetFullScreenTriangleVertexPosition(vertexID, UNITY_NEAR_CLIP_VALUE);
                o.uv         = GetFullScreenTriangleTexCoord(vertexID);
                return o;
            }
            // ── Fragment Shader ──────────────────────────────
            half4 Frag(Varyings i) : SV_Target
            {
                float2 uv = i.uv;
                // ── 颜色采样：half 足够，节省移动带宽 ──────────
                half4 color = SAMPLE_TEXTURE2D(_BlitTexture, sampler_LinearClamp, uv);
                // ── 深度采样：必须 float ────────────────────────
                float rawDepth    = SampleSceneDepth(uv);      // URP 宏，已处理 UV 翻转
                float linearDepth = Linear01Depth(rawDepth, _ZBufferParams); // 处理 Reversed-Z
                // ── 光照计算：使用 real 类型自适应精度 ─────────
                real3  luminanceWeights = real3(0.2126, 0.7152, 0.0722);
                real   luma            = dot((real3)color.rgb, luminanceWeights);
                // ── 效果合成 ───────────────────────────────────
                half3 grayscale  = (half3)(luma * luminanceWeights * 3.0);
                half3 finalColor = lerp(grayscale, color.rgb, (half)_Intensity);
                return half4(finalColor, 1.0);
            }
            ENDHLSL
        }
    }
}

对应的 C# ScriptableRenderPass

using UnityEngine;
using UnityEngine.Rendering;
using UnityEngine.Rendering.Universal;
using UnityEngine.Rendering.RenderGraphModule;
public class CrossPlatformPostPass : ScriptableRenderPass
{
    private Material m_Material;
    public CrossPlatformPostPass(Material mat)
    {
        m_Material        = mat;
        renderPassEvent   = RenderPassEvent.AfterRenderingPostProcessing;
        requiresIntermediateTexture = true;  // 避免 read/write 同一 RT
    }
    // ── Unity 6 推荐：使用 RenderGraph API ─────────────
    public override void RecordRenderGraph(RenderGraph graph, ContextContainer ctx)
    {
        var cameraData = ctx.Get<UniversalCameraData>();
        var resourceData = ctx.Get<UniversalResourceData>();
        // ▶ Blitter 自动处理 UV 翻转，无需在 Shader 手写
        using (var builder = graph.AddRasterRenderPass<PassData>("CrossPlatformPost", out var passData))
        {
            passData.source   = resourceData.activeColorTexture;
            passData.material = m_Material;
            builder.UseTexture(passData.source);
            builder.SetRenderAttachment(resourceData.backBufferColor, 0);
            builder.SetRenderFunc((PassData d, RasterGraphContext c) =>
                Blitter.BlitTexture(c.cmd, d.source, new Vector4(1,1,0,0), d.material, 0));
        }
    }
    private class PassData
    {
        public TextureHandle source;
        public Material      material;
    }
}

✅

跨平台兼容检查清单：

① 后处理 UV 使用 GetFullScreenTriangleTexCoord 或 Blitter API

② 世界空间坐标、深度值、矩阵运算 → 坚持使用 float

③ 颜色、法线、UV → 移动端用 half，通用逻辑用 real

④ 深度采样后用 Linear01Depth 转换（处理 Reversed-Z）

⑤ 用 cmd.Blit 的地方统一升级为 Blitter.BlitCameraTexture
