PY32F002B实践之三--宠物腹背理疗仪项目功能代码分析说明

项目概述

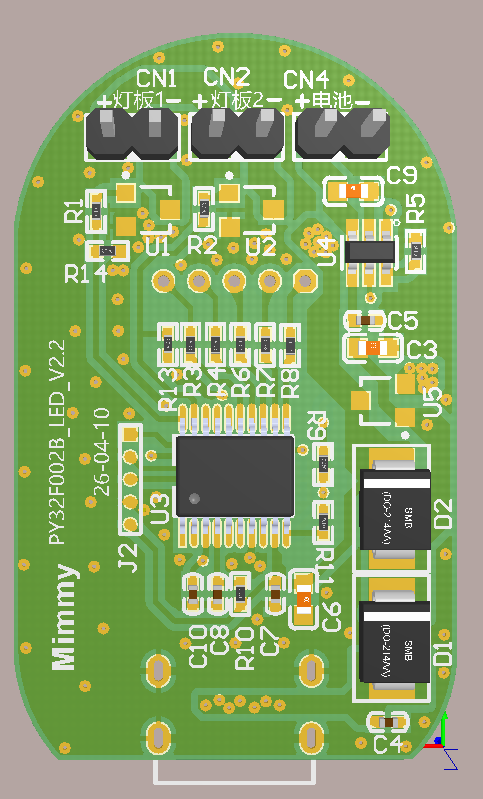

本项目为宠物腹背理疗仪配套驱动板，基于PY32F002B单片机开发，核心功能是为理疗仪提供稳定的供电管理、理疗灯（红光+850nm红外）控制、人机交互（按键+数码管显示）及低功耗控制，适配中小型犬、成年猫的腹背理疗需求，可搭配充电宝或锂电池供电，实现居家便捷理疗。

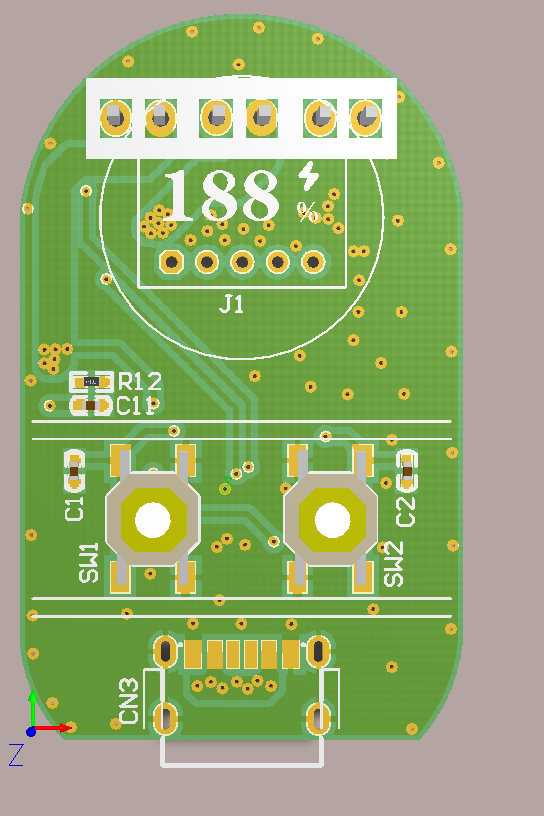

项目核心适配硬件：118数码管（带闪电+%符号，0.25寸）、双路呼吸灯（对应660nm红光+850nm红外理疗灯）、Type-C充电接口、3.7V锂电池、2个实体按键（开关键+设置键），软件层面实现供电切换、电量检测、模式控制、低功耗唤醒等全流程功能，代码遵循模块化设计，兼顾稳定性与可维护性。

项目核心适配硬件：118数码管（带闪电+%符号，0.25寸）、双路呼吸灯（对应660nm红光+850nm红外理疗灯）、Type-C充电接口、3.7V锂电池、2个实体按键（开关键+设置键），软件层面实现供电切换、电量检测、模式控制、低功耗唤醒等全流程功能，代码遵循模块化设计，兼顾稳定性与可维护性。

前面详细解说了这个项目的头文件，本问主要重点在于功能代码的分析。按软件功能模块拆分，详细说明各模块的代码逻辑、外设调用方式、核心函数实现及关键注意点，结合代码片段帮助理解，适配开发者调试、修改代码需求。

一、软件整体架构说明

本项目软件采用"主循环+中断驱动"的架构，核心逻辑如下：

1. 系统初始化：main函数入口执行所有外设初始化（时钟、GPIO、TIM、ADC等），读取Flash保存的参数，完成系统启动准备。

2. 中断驱动：TIM14定时器产生1ms中断，在中断服务函数中执行数码管刷新、系统计时、按键扫描触发等高频任务。

3. 主循环：执行低频次任务，包括电池电压检测、充电状态检测、呼吸灯控制、低功耗判断、参数保存等，逻辑清晰、占用资源少。

核心设计优势：高频任务（如数码管刷新）放入中断（只置位标志，在主循环中处理，防止阻塞），确保响应速度；低频任务放入主循环，降低CPU占用率，兼顾功能稳定性与低功耗需求。

二、核心功能模块代码解析（按执行流程排序）

模块1：系统初始化模块（代码入口，外设初始化核心）

1.1 初始化流程（main函数开头）

代码入口为main()函数，首先执行系统初始化序列，顺序不可随意调整（需保证外设依赖的时钟先开启），具体初始化函数及功能如下：

// main函数中初始化序列
APP_SystemClockConfig();   // 配置系统时钟为24MHz
APP_GPIO_Init();           // 初始化所有GPIO（按键、数码管、呼吸灯、充电检测）
LL_GPIO_SetOutputPin(PWR_ADC_PORT, PWR_ADC_PIN);
APP_TIM1_Init();           // 初始化TIM1用于PWM呼吸灯输出
APP_TIM14_Init();          // 初始化TIM14用于1ms系统定时
APP_ADC_Init();            // 初始化ADC用于电池电压检测
APP_LoadFromFlash();       // 从Flash读取保存的参数（工作时间、模式）

1.2 核心初始化函数解析

1.2.1 系统时钟配置（APP_SystemClockConfig）

核心功能：配置PY32F002B的系统时钟为24MHz（HSI内部时钟），为所有外设提供稳定时钟源，代码实现及解析如下：

void APP_SystemClockConfig(void)
{
  /* 开启HSI时钟 */
  LL_RCC_HSI_Enable();
  while(LL_RCC_HSI_IsReady() != 1);  // 等待HSI时钟稳定

  /* 配置AHB总线时钟（不分频，与HSI时钟一致） */
  LL_RCC_SetAHBPrescaler(LL_RCC_AHB_DIV_1);

  /* 配置APB1总线时钟（不分频） */
  LL_RCC_SetAPB1Prescaler(LL_RCC_APB1_DIV_1);

  /* 配置系统时钟为HSI，24MHz */
  LL_RCC_SetSysClkSource(LL_RCC_SYS_CLKSOURCE_HSI);
  while(LL_RCC_GetSysClkSource() != LL_RCC_SYS_CLKSOURCE_STATUS_HSI);

  /* 更新系统时钟频率变量 */
  SystemCoreClockUpdate();
}

关键注意点：

• HSI时钟是单片机内置高速时钟，无需外部晶振，适合低成本项目，本项目配置为最高24MHz，兼顾性能与功耗。

• while循环用于等待时钟稳定，若缺少此步骤，后续外设配置可能失败（时钟未就绪）。

1.2.2 GPIO初始化（APP_GPIO_Init）

核心功能：初始化所有GPIO引脚，包括按键（输入）、数码管（输出）、呼吸灯（复用为PWM输出）、充电状态检测（输入）、ADC供电控制（输出），代码实现及解析如下（核心片段）：

void APP_GPIO_Init(void)
{
  /* 开启GPIOA、GPIOB、GPIOC时钟（使用外设前必须开启对应时钟） */
  LL_IOP_GRP1_EnableClock(LL_IOP_GRP1_PERIPH_GPIOA | LL_IOP_GRP1_PERIPH_GPIOB | LL_IOP_GRP1_PERIPH_GPIOC);

  /* 1. 按键引脚初始化（PA0、PA1，输入模式，上拉） */
  // 开关键 K1（PA0）
  LL_GPIO_SetPinMode(KEY_PWR_PORT, KEY_PWR_PIN, LL_GPIO_MODE_INPUT);
  LL_GPIO_SetPinPull(KEY_PWR_PORT, KEY_PWR_PIN, LL_GPIO_PULL_UP);
  // 设置键 K2（PA1）
  LL_GPIO_SetPinMode(KEY_SET_PORT, KEY_SET_PIN, LL_GPIO_MODE_INPUT);
  LL_GPIO_SetPinPull(KEY_SET_PORT, KEY_SET_PIN, LL_GPIO_PULL_UP);

  /* 2. 数码管引脚初始化（PB0~PB4，输出模式，推挽输出） */
  LL_GPIO_SetPinMode(ALL_SEG_PORTS, ALL_SEG_PINS, LL_GPIO_MODE_OUTPUT);
  LL_GPIO_SetPinOutputType(ALL_SEG_PORTS, ALL_SEG_PINS, LL_GPIO_OUTPUT_PUSHPULL);
  LL_GPIO_SetPinSpeed(ALL_SEG_PORTS, ALL_SEG_PINS, LL_GPIO_SPEED_FREQ_LOW);
  APP_AllSegOff();  // 初始化时关闭所有数码管段

  /* 3. 呼吸灯PWM引脚初始化（PA3、PA4，复用为TIM1输出） */
  LL_GPIO_SetPinMode(LED_PWM1_PORT, LED_PWM1_PIN, LL_GPIO_MODE_ALTERNATE);
  LL_GPIO_SetPinMode(LED_PWM2_PORT, LED_PWM2_PIN, LL_GPIO_MODE_ALTERNATE);
  LL_GPIO_SetPinAlternateConfig(LED_PWM1_PORT, LED_PWM1_PIN, LL_GPIO_AF_2);  // PA4对应TIM1_CH3
  LL_GPIO_SetPinAlternateConfig(LED_PWM2_PORT, LED_PWM2_PIN, LL_GPIO_AF_2);  // PA3对应TIM1_CH2

  /* 4. 充电状态检测引脚初始化（PC1、PB7，输入模式，无上下拉） */
  LL_GPIO_SetPinMode(CHRG_PORT, CHRG_PIN, LL_GPIO_MODE_INPUT);
  LL_GPIO_SetPinMode(FULL_PORT, FULL_PIN, LL_GPIO_MODE_INPUT);

  /* 5. ADC供电控制引脚初始化（PB5，输出模式，推挽输出） */
  LL_GPIO_SetPinMode(PWR_ADC_PORT, PWR_ADC_PIN, LL_GPIO_MODE_OUTPUT);
  LL_GPIO_SetPinOutputType(PWR_ADC_PORT, PWR_ADC_PIN, LL_GPIO_PULL_UP);
}

关键注意点：

• 使用任何GPIO外设前，必须先开启对应GPIO端口的时钟（LL_IOP_GRP1_EnableClock），否则引脚配置无效。

• 呼吸灯引脚需配置为"复用模式"（LL_GPIO_MODE_ALTERNATE），并指定复用功能为TIM1（LL_GPIO_AF_2），否则无法输出PWM。

• 按键引脚配置为"上拉输入"，可避免引脚悬空导致的误触发（未按下时引脚为高电平，按下时为低电平）。

1.2.3 TIM1初始化（APP_TIM1_Init，呼吸灯PWM控制）

核心功能：初始化TIM1定时器，输出双路PWM信号，用于控制两个呼吸灯（红光+红外）的亮度，代码实现及解析如下：

void APP_TIM1_Init(void)
{
  /* 开启TIM1时钟 */
  LL_APB1_GRP2_EnableClock(LL_APB1_GRP2_PERIPH_TIM1);

  /* 配置TIM1基本参数：预分频、自动重装值（决定PWM频率） */
  LL_TIM_SetPrescaler(TIM1, 23);  // 预分频系数=23，时钟频率=24MHz/(23+1)=1MHz
  LL_TIM_SetAutoReload(TIM1, 999); // 自动重装值=999，PWM频率=1MHz/(999+1)=1kHz
  LL_TIM_EnableARRPreload(TIM1);  // 开启自动重装预加载

  /* 配置TIM1通道3（PA4，LED1）为PWM模式1 */
  LL_TIM_OC_SetMode(TIM1, LED_PWM_CH1, LL_TIM_OCMODE_PWM1);
  LL_TIM_OC_SetPolarity(TIM1, LED_PWM_CH1, LL_TIM_OCPOLARITY_HIGH);
  LL_TIM_OC_EnablePreload(TIM1, LED_PWM_CH1);  // 开启通道预加载
  LL_TIM_OC_SetCompareCH3(TIM1, 0);  // 初始占空比为0（呼吸灯熄灭）

  /* 配置TIM1通道2（PA3，LED2）为PWM模式1 */
  LL_TIM_OC_SetMode(TIM1, LED_PWM_CH2, LL_TIM_OCMODE_PWM1);
  LL_TIM_OC_SetPolarity(TIM1, LED_PWM_CH2, LL_TIM_OCPOLARITY_HIGH);
  LL_TIM_OC_EnablePreload(TIM1, LED_PWM_CH2);
  LL_TIM_OC_SetCompareCH2(TIM1, 0);  // 初始占空比为0

  /* 开启TIM1主输出，启动定时器 */
  LL_TIM_CC_EnableChannel(TIM1, LED_PWM_CH1 | LED_PWM_CH2);
  LL_TIM_EnableCounter(TIM1);
  LL_TIM_EnableAllOutputs(TIM1);
}

关键解析：

• PWM频率计算：时钟频率（24MHz）÷（预分频系数+1）÷（自动重装值+1）= 24MHz÷24÷1000 = 1kHz，适合呼吸灯控制（无频闪）。

• 占空比控制：通过LL_TIM_OC_SetCompareCHx()函数设置比较值，比较值范围0~999，对应占空比0%~100%，比较值越大，呼吸灯越亮。

• 初始占空比设为0，确保系统启动时呼吸灯处于熄灭状态，符合用户操作逻辑。

1.2.4 TIM14初始化（APP_TIM14_Init，系统1ms定时）

核心功能：初始化TIM14定时器，产生1ms中断，用于系统计时（g_SysTick）、数码管刷新、按键扫描触发等高频任务，代码实现及解析如下

void APP_TIM14_Init(void)
{
  /* 开启TIM14时钟 */
  LL_APB1_GRP2_EnableClock(LL_APB1_GRP2_PERIPH_TIM14);

  /* 配置TIM14基本参数：1ms中断 */
  LL_TIM_SetPrescaler(TIM14, 23);  // 预分频系数=23，时钟频率=24MHz/(23+1)=1MHz
  LL_TIM_SetAutoReload(TIM14, 999); // 自动重装值=999，中断周期=1MHz/(999+1)=1ms
  LL_TIM_EnableARRPreload(TIM14);

  /* 开启TIM14更新中断（溢出中断） */
  LL_TIM_EnableIT_UPDATE(TIM14);
  /* 配置中断优先级（抢占优先级0，响应优先级0，最高优先级） */
  NVIC_SetPriority(TIM14_IRQn, NVIC_EncodePriority(NVIC_GetPriorityGrouping(), 0, 0));
  NVIC_EnableIRQ(TIM14_IRQn);  // 使能TIM14中断

  /* 启动TIM14定时器 */
  LL_TIM_EnableCounter(TIM14);
}

// TIM14中断服务函数（1ms执行一次）
void TIM14_IRQHandler(void)
{
  if(LL_TIM_IsActiveFlag_UPDATE(TIM14) == 1)  // 判断是否是更新中断
  {
    LL_TIM_ClearFlag_UPDATE(TIM14);  // 清除中断标志
    g_SysTick++;  // 系统计时+1（每1ms+1，用于计算时间）

    APP_Disp_Refresh();  // 1ms刷新一次数码管（避免闪烁）

    // 每10ms扫描一次按键（降低CPU占用）
    static uint8_t key_scan_cnt = 0;
    if(++key_scan_cnt >= 10)
    {
      key_scan_cnt = 0;
      APP_Key_Scan();  // 按键扫描
    }
  }
}

关键解析：

• 中断周期计算：与TIM1一致，1ms中断一次，确保高频任务的响应速度。

• g_SysTick变量：系统毫秒计时器，所有时间相关逻辑（长按判定、自动休眠、倒计时）均依赖此变量。

• 按键扫描频率：每10ms扫描一次，而非1ms，可降低CPU占用率（避免频繁扫描按键）。

• 中断标志清除：必须在中断服务函数中清除中断标志（LL_TIM_ClearFlag_UPDATE），否则会持续触发中断。

1.2.5 ADC初始化（APP_ADC_Init，电池电压采样）

核心功能：初始化ADC模块，配置为单次采样模式，用于采集电池电压（PA7引脚），代码实现及解析如下：

void APP_ADC_Init(void)
{
  /* 开启ADC时钟 */
  LL_APB1_GRP2_EnableClock(LL_APB1_GRP2_PERIPH_ADC1);

  /* 配置ADC基本参数：内部1.5V基准，单次采样，右对齐 */
  LL_ADC_SetResolution(ADC1, LL_ADC_RESOLUTION_12B);  // 12位精度
  LL_ADC_SetDataAlignment(ADC1, LL_ADC_DATA_ALIGN_RIGHT);  // 右对齐
  LL_ADC_SetClock(ADC1, LL_ADC_CLOCK_SYNC_PCLK_DIV4);  // ADC时钟=PCLK/4=6MHz
  LL_ADC_SetSamplingTime(ADC1, LL_ADC_SAMPLINGTIME_239CYCLES_5);  // 采样时间239.5个周期，提高采样精度

  /* 配置ADC采样通道：PA7（通道4） */
  LL_ADC_REG_SetSequencerLength(ADC1, LL_ADC_REG_SEQ_SCAN_DISABLE);  // 关闭扫描模式（单次采样）
  LL_ADC_REG_SetSequencerRanks(ADC1, LL_ADC_REG_RANK_1, VBAT_ADC_CH);  // 通道4为第1优先级

  /* 配置ADC基准电压：内部1.5V */
  LL_ADC_SetCommonPathInternalCh(LL_ADC_COMMON_INSTANCE, LL_ADC_PATH_INTERNAL_VREFINT);

  /* 开启ADC */
  LL_ADC_Enable(ADC1);
  // 等待ADC就绪
  while(LL_ADC_IsActiveFlag_ADRDY(ADC1) == 0);
}

// 获取一次ADC采样值（带滤波）
uint16_t APP_ADC_GetValue(void)
{
  uint32_t adc_sum = 0;
  uint8_t i;

  // 采样16次，取平均值（滤波，降低噪声）
  for(i = 0; i < ADC_FILTER_WINDOW; i++)
  {
    LL_ADC_REG_StartConversion(ADC1);  // 启动一次采样
    while(LL_ADC_REG_IsConversionComplete(ADC1) == 0);  // 等待采样完成
    adc_sum += LL_ADC_REG_ReadConversionData12(ADC1);  // 读取采样值（12位）
  }

  return (uint16_t)(adc_sum / ADC_FILTER_WINDOW);  // 返回平均值
}

关键注意点：

• 采样精度：12位ADC，采样值范围0~4095，结合内部1.5V基准，可计算实际电压（电压=采样值×1.5V÷4095）。

• 滤波处理：采样16次取平均值（ADC_FILTER_WINDOW=16），减少采样噪声，使电池电压检测更稳定。

• 采样流程：启动采样→等待采样完成→读取数据，缺一不可，否则会读取到错误的采样值。

1.2.6 Flash参数读取（APP_LoadFromFlash）

核心功能：从Flash指定地址（FLASH_SAVE_ADDR）读取保存的用户参数（呼吸灯工作时间、模式），实现掉电记忆功能，代码实现及解析如下：

void APP_LoadFromFlash(void)
{
  SaveData_t *p_save_data = (SaveData_t *)FLASH_SAVE_ADDR;  // 指向Flash存储地址

  // 校验数据（crc校验，防止数据出错）
  if(p_save_data->crc == (p_save_data->work_time + p_save_data->led_mode))
  {
    // 数据有效，读取参数
    g_WorkTime = p_save_data->work_time;
    g_LedMode = p_save_data->led_mode;
  }
  else
  {
    // 数据无效（首次启动或数据损坏），设置默认参数
    g_WorkTime = 15;  // 默认定时15分钟
    g_LedMode = LED_MODE_50_PERCENT;  // 默认50%亮度模式
    APP_SaveToFlash();  // 保存默认参数到Flash
  }
}

模块2：人机交互模块（按键+数码管）

核心功能：处理按键操作（开关键、设置键），控制数码管显示（电量、模式、定时时间），是用户与设备交互的核心，分为按键扫描和数码管显示两个子模块。

2.1 按键扫描模块（APP_Key_Scan）

核心功能：扫描两个实体按键（开关键K1、设置键K2），识别短按、长按操作，触发对应功能（呼吸灯开关、模式切换、定时调整、休眠/唤醒），代码实现基于按键状态机（Key_Handle_t结构体），核心代码及解析如下：

// 全局变量（按键状态机）
Key_Handle_t g_KeyPwr = {0};  // 开关键（K1）
Key_Handle_t s_keySet = {0};  // 设置键（K2）

// 按键状态机处理函数（通用，可复用）
static void Key_Process(Key_Handle_t *key, uint8_t pin_state)
{
  switch(key->state)
  {
    case 0:  // 空闲状态
      if(pin_state == 0)  // 按键按下（低电平，因按键配置为上拉输入）
      {
        key->state = 1;  // 切换到按下状态
        key->press_tick = g_SysTick;  // 记录按键按下的时间点（关联系统1ms计时）
        key->click_count++;  // 点击次数+1（用于双击判定，本项目暂未启用）
      }
      break;

    case 1:  // 按下状态
      if(pin_state == 1)  // 按键松开（高电平）
      {
        key->state = 2;  // 切换到等待双击状态
        key->release_tick = g_SysTick;  // 记录按键松开的时间点
        // 判断是否为短按（按下时间 < 长按判定时间）
        if(g_SysTick - key->press_tick < KEY_LONG_PRESS_MS)
        {
          // 短按处理：根据按键类型（开关键/设置键）执行不同功能
          if(key == &g_KeyPwr)
          {
            // 开关键短按：切换呼吸灯开关状态
            g_LedIsOn = !g_LedIsOn;
            if(!g_LedIsOn)
            {
              // 关闭呼吸灯：将两路PWM占空比设为0
              LL_TIM_OC_SetCompareCH2(LED_PWM_TIM, 0);  // LED2（PA3）占空比0
              LL_TIM_OC_SetCompareCH3(LED_PWM_TIM, 0);  // LED1（PA4）占空比0
            }
            else
            {
              // 开启呼吸灯：根据当前选中的模式设置对应占空比
              APP_LedControl();
            }
          }
          else if(key == &s_keySet)
          {
            // 设置键短按：切换数码管显示模式（循环切换4种模式）
            g_DispMode = (g_DispMode + 1) % 4;
            APP_Disp_Update();  // 立即更新数码管显示内容，同步显示模式切换
          }
        }
      }
      else  // 按键仍处于按下状态
      {
        // 判断是否触发长按（按下时间 ≥ 长按判定时间，且未触发过长按）
        if(g_SysTick - key->press_tick >= KEY_LONG_PRESS_MS && !key->long_press)
        {
          key->long_press = true;  // 标记为已触发长按，避免重复触发
          // 长按处理：仅开关键支持长按，实现休眠/唤醒切换
          if(key == &g_KeyPwr)
          {
            if(g_SystemState == SYS_STATE_ACTIVE)
            {
              // 当前为正常工作状态，触发进入低功耗休眠
              APP_EnterSleep();
            }
            else
            {
              // 当前为休眠状态，触发退出休眠，恢复正常工作
              APP_ExitSleep();
            }
          }
        }
      }
      break;

    case 2:  // 等待双击状态（本项目暂未启用双击功能，仅用于重置状态）
      // 超过双击判定时间（300ms）未再次按下，判定为单次点击，重置按键状态
      if(g_SysTick - key->release_tick >= KEY_DOUBLE_CLICK_MS)
      {
        key->state = 0;          // 重置为空闲状态
        key->click_count = 0;    // 重置点击次数
        key->long_press = false; // 重置长按标记
      }
      break;
  }
}

// 按键扫描主函数（每10ms调用一次，由TIM14中断触发）
void APP_Key_Scan(void)
{
  // 读取两个按键的实时状态（LL_GPIO_ReadInputPin返回1=高电平（未按下），0=低电平（按下））
  uint8_t key_pwr_state = LL_GPIO_ReadInputPin(KEY_PWR_PORT, KEY_PWR_PIN);
  uint8_t key_set_state = LL_GPIO_ReadInputPin(KEY_SET_PORT, KEY_SET_PIN);

  // 处理开关键（K1）的状态变化，传入按键状态机
  Key_Process(&g_KeyPwr, key_pwr_state);
  // 处理设置键（K2）的状态变化，传入按键状态机
  Key_Process(&s_keySet, key_set_state);
}

关键解析（结合硬件配置与代码逻辑）：

• 按键状态机逻辑：通过Key_Handle_t结构体记录按键的完整状态（空闲、按下、等待双击），避免按键抖动、误触发，确保操作响应稳定，这是单片机按键处理的常用高效方式。

• 按键电平判断：因按键引脚配置为"上拉输入"（APP_GPIO_Init中设置），未按下时引脚为高电平（1），按下时为低电平（0），代码中通过pin_state == 0判定按键按下。

• 短按/长按区分：通过g_SysTick（系统1ms计时）计算按键按下的持续时间，小于KEY_LONG_PRESS_MS（1000ms）为短按，大于等于则为长按，逻辑清晰且可通过宏定义灵活调整。

• 功能触发逻辑：

  • 开关键（K1）：短按切换呼吸灯开关，长按切换系统休眠/唤醒状态，符合用户日常操作习惯。

  • 设置键（K2）：短按切换数码管显示模式（电量→灯模式→定时时间→倒计时），循环切换，无需多余操作。

• 调用时机：APP_Key_Scan每10ms调用一次（由TIM14中断中的计数器触发），既保证了按键响应的及时性，又避免了1ms高频扫描导致的CPU资源浪费。

2.2 数码管显示模块（核心函数：APP_Disp_Refresh、APP_Disp_Update）

核心功能：控制0.25寸118数码管（带闪电+%符号），根据当前显示模式（g_DispMode），显示电池电量、呼吸灯模式、定时时间、倒计时，通过1ms刷新避免闪烁，核心代码及解析如下：

2.2.1 数码管驱动基础（Seg_t结构体与段定义）

本项目采用5线数码管，每次仅点亮一段（1个正极+1个负极），通过Seg_t结构体定义每一段的正负极引脚，结合段码定义实现数字、符号显示，核心定义如下：

// 数码管段定义（正极a：1~5对应S1~S5；负极c：1~5对应S1~S5，低电平有效）
// 数字0~9、%符号、闪电符号（充电提示）的段码
const Seg_t SEG_DIG0_B = {1,2};  // 数字0（对应数码管B位）
const Seg_t SEG_DIG1_B = {2,2};  // 数字1（对应数码管B位）
const Seg_t SEG_DIG2_B = {3,2};  // 数字2（对应数码管B位）
const Seg_t SEG_DIG3_B = {4,2};  // 数字3（对应数码管B位）
const Seg_t SEG_DIG4_B = {5,2};  // 数字4（对应数码管B位）
const Seg_t SEG_DIG5_B = {1,3};  // 数字5（对应数码管B位）
const Seg_t SEG_DIG6_B = {2,3};  // 数字6（对应数码管B位）
const Seg_t SEG_DIG7_B = {3,3};  // 数字7（对应数码管B位）
const Seg_t SEG_DIG8_B = {4,3};  // 数字8（对应数码管B位）
const Seg_t SEG_DIG9_B = {5,3};  // 数字9（对应数码管B位）
const Seg_t SEG_PERCENT = {1,4}; // %符号（电量显示用）
const Seg_t SEG_LIGHTNING = {2,4};// 闪电符号（充电状态显示用）

// 数码管显示缓存（存储当前要显示的段码，共5段，对应数码管5个显示位置）
static Seg_t s_disp_buf[5] = {0};
// 数码管刷新计数器（用于循环刷新5段）
static uint8_t s_disp_cnt = 0;

2.2.2 数码管刷新函数（APP_Disp_Refresh）

核心功能：每1ms调用一次（由TIM14中断触发），循环刷新数码管的5个段，通过"快速切换点亮"实现视觉上的稳定显示（人眼视觉暂留效应），代码实现及解析如下：

// 驱动数码管的某一段（核心辅助函数）
void APP_DriveSeg(Seg_t seg)
{
  APP_AllSegOff();  // 先关闭所有段，避免段间串扰（防止多个段同时点亮）

  // 控制数码管正极（S1~S5）：对应seg.a（1~5），高电平有效
  switch(seg.a)
  {
    case 1: LL_GPIO_SetOutputPin(ALL_SEG_PORTS, S1_PIN); break;
    case 2: LL_GPIO_SetOutputPin(ALL_SEG_PORTS, S2_PIN); break;
    case 3: LL_GPIO_SetOutputPin(ALL_SEG_PORTS, S3_PIN); break;
    case 4: LL_GPIO_SetOutputPin(ALL_SEG_PORTS, S4_PIN); break;
    case 5: LL_GPIO_SetOutputPin(ALL_SEG_PORTS, S5_PIN); break;
  }

  // 控制数码管负极（S1~S5）：对应seg.c（1~5），低电平有效
  switch(seg.c)
  {
    case 1: LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, S1_PIN); break;
    case 2: LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, S2_PIN); break;
    case 3: LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, S3_PIN); break;
    case 4: LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, S4_PIN); break;
    case 5: LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, S5_PIN); break;
  }
}

// 关闭所有数码管段（休眠时调用，降低功耗）
void APP_AllSegOff(void)
{
  // 所有正极置低，所有负极置高，确保所有段均熄灭
  LL_GPIO_ResetOutputPin(ALL_SEG_PORTS, ALL_SEG_PINS);
}

// 数码管刷新函数（1ms调用一次，循环刷新5段）
void APP_Disp_Refresh(void)
{
  // 系统休眠时，关闭所有数码管，直接返回
  if(g_SystemState == SYS_STATE_SLEEP)
  {
    APP_AllSegOff();
    return;
  }

  // 循环刷新5个段（s_disp_cnt从0~4，对应s_disp_buf[0]~s_disp_buf[4]）
  APP_DriveSeg(s_disp_buf[s_disp_cnt]);
  s_disp_cnt = (s_disp_cnt + 1) % 5;  // 计数器循环递增，实现5段轮流点亮
}

关键解析：

• 刷新原理：利用人眼视觉暂留效应（约100ms），每1ms点亮数码管的一个段，5ms完成一次完整的5段刷新，视觉上呈现"所有段同时点亮"的效果，避免闪烁。

• 段间串扰避免：每次驱动某一段前，先调用APP_AllSegOff()关闭所有段，防止前一段未熄灭导致的显示混乱。

• 休眠适配：系统进入休眠模式（SYS_STATE_SLEEP）时，关闭所有数码管，降低待机功耗，符合低功耗设计需求。

2.2.3 数码管显示内容更新函数（APP_Disp_Update）

核心功能：根据当前显示模式（g_DispMode），更新数码管显示缓存（s_disp_buf），决定显示电量、模式、定时时间还是倒计时，代码实现及解析如下：

// 根据数字获取对应的数码管段码（辅助函数）
static Seg_t Get_Digit_Seg(uint8_t digit, uint8_t pos)
{
  // pos=0：数码管高位；pos=1：数码管低位；pos=2：符号位（%/闪电）
  switch(pos)
  {
    case 0:  // 高位数字（0~9）
      switch(digit)
      {
        case 0: return SEG_DIG0_B; case 1: return SEG_DIG1_B; case 2: return SEG_DIG2_B;
        case 3: return SEG_DIG3_B; case 4: return SEG_DIG4_B; case 5: return SEG_DIG5_B;
        case 6: return SEG_DIG6_B; case 7: return SEG_DIG7_B; case 8: return SEG_DIG8_B;
        case 9: return SEG_DIG9_B; default: return SEG_DIG0_B;
      }
    case 1:  // 低位数字（0~9）
      switch(digit)
      {
        case 0: return SEG_DIG0_B; case 1: return SEG_DIG1_B; case 2: return SEG_DIG2_B;
        case 3: return SEG_DIG3_B; case 4: return SEG_DIG4_B; case 5: return SEG_DIG5_B;
        case 6: return SEG_DIG6_B; case 7: return SEG_DIG7_B; case 8: return SEG_DIG8_B;
        case 9: return SEG_DIG9_B; default: return SEG_DIG0_B;
      }
    case 2:  // 符号位（根据显示模式切换）
      if(g_DispMode == DISP_MODE_BATTERY)
        return SEG_PERCENT;  // 电量模式显示%符号
      else if(g_IsCharging)
        return SEG_LIGHTNING; // 充电状态显示闪电符号
      else
        return (Seg_t){0,0};  // 其他情况不显示符号
  }
  return (Seg_t){0,0};
}

// 更新数码管显示内容（根据当前显示模式）
void APP_Disp_Update(void)
{
  uint8_t high_digit = 0, low_digit = 0;  // 高位数字、低位数字

  switch(g_DispMode)
  {
    case DISP_MODE_BATTERY:  // 显示模式0：电池电量百分比（0~100%）
      high_digit = g_BatPercent / 10;  // 电量高位（如60% → 高位6）
      low_digit = g_BatPercent % 10;   // 电量低位（如60% → 低位0）
      break;

    case DISP_MODE_LED_MODE:  // 显示模式1：呼吸灯当前模式（L1~L4）
      // 模式0=L1，1=L2，2=L3，3=L4，对应显示01~04
      high_digit = 0;
      low_digit = g_LedMode + 1;
      break;

    case DISP_MODE_TIMER_SET:  // 显示模式2：呼吸灯定时时间（分钟，默认为15分钟）
      high_digit = g_WorkTime / 10;  // 定时时间高位（如15分钟 → 高位1）
      low_digit = g_WorkTime % 10;   // 定时时间低位（如15分钟 → 低位5）
      break;

    case DISP_MODE_COUNTDOWN:  // 显示模式3：呼吸灯剩余工作时间（分钟）
      // g_CountDown为剩余时间（秒），转换为分钟（保留整数）
      uint16_t countdown_min = g_CountDown / 60;
      high_digit = countdown_min / 10;
      low_digit = countdown_min % 10;
      break;
  }

  // 更新显示缓存（s_disp_buf[0]~s_disp_buf[4]对应数码管5个段）
  s_disp_buf[0] = Get_Digit_Seg(high_digit, 0);  // 高位数字
  s_disp_buf[1] = Get_Digit_Seg(low_digit, 1);   // 低位数字
  s_disp_buf[2] = Get_Digit_Seg(0, 2);           // 符号位（%/闪电）
  s_disp_buf[3] = (Seg_t){0,0};                  // 预留段（不显示）
  s_disp_buf[4] = (Seg_t){0,0};                  // 预留段（不显示）
}

关键解析：

• 显示逻辑：通过g_DispMode（显示模式变量）区分4种显示场景，将对应的数值（电量、模式、时间）拆分为高位和低位，再通过Get_Digit_Seg函数获取对应的数码管段码。

• 符号显示适配：电量模式显示"%"符号，充电状态（g_IsCharging为true）显示"闪电"符号，直观反馈设备状态，提升用户体验。

• 调用时机：设置键短按切换显示模式后、电量更新后、定时时间调整后、倒计时变化后，均需调用APP_Disp_Update()，确保数码管显示内容同步更新。

2.3 人机交互模块关键注意事项

• 数码管刷新频率：必须保持1ms一次刷新，若刷新频率过低（如10ms一次），会出现明显闪烁；频率过高则会增加CPU占用率。

• 按键消抖：代码中通过10ms扫描一次按键，间接实现消抖（避免按键接触抖动导致的误触发），无需额外添加消抖延时（避免阻塞主循环）。

• 显示缓存同步：s_disp_buf是数码管显示的核心缓存，所有显示内容的更新均需操作此缓存，不可直接驱动数码管段，否则会导致显示混乱。

• 休眠状态适配：休眠时必须关闭数码管和呼吸灯，既降低功耗，也避免休眠状态下的无效显示。
