1.开发环境搭建

前提条件：安装了git和python10-python13之间的版本。

1.1 下载安装 ESP-IDF的软件开发包SDK

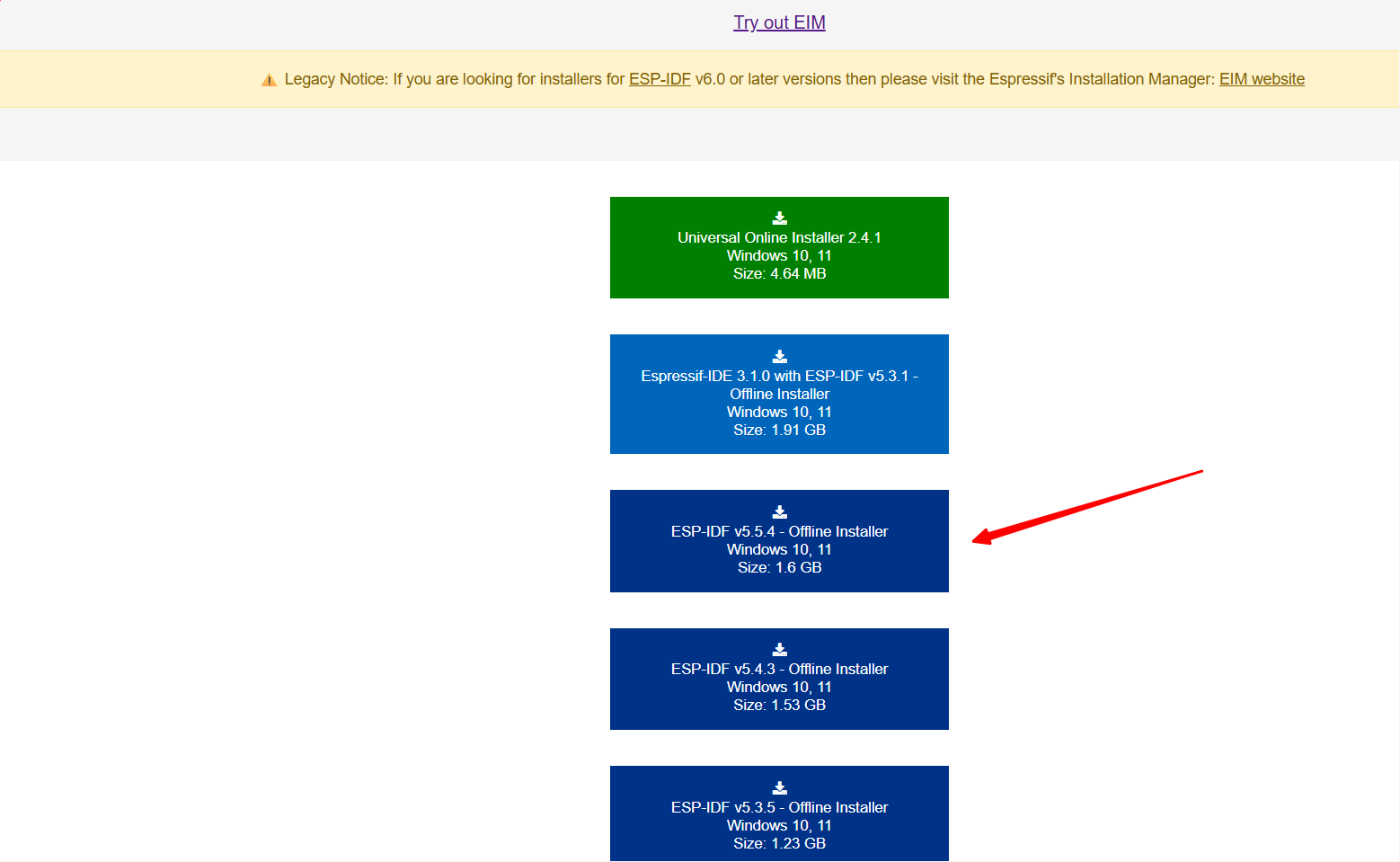

离线安装包：

https://dl.espressif.cn/dl/esp-idf/https://dl.espressif.cn/dl/esp-idf/

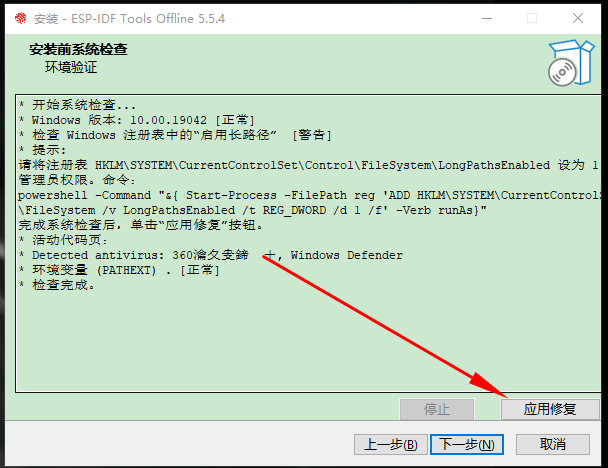

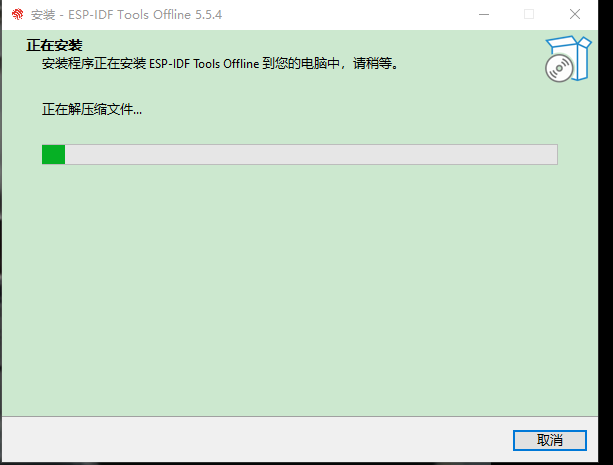

安装时需要注意：应用修复

安装需要不少时间。

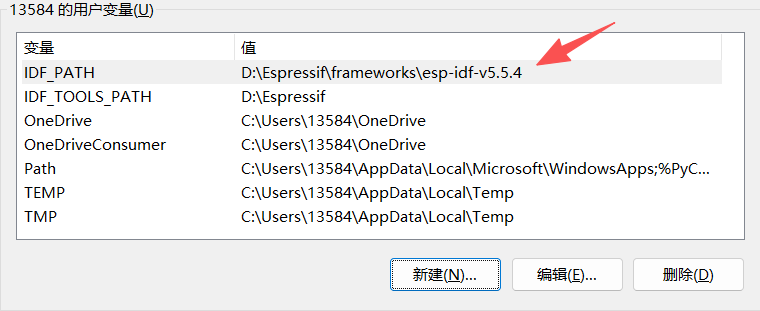

1.2增加环境变量

1.3 SDK示例

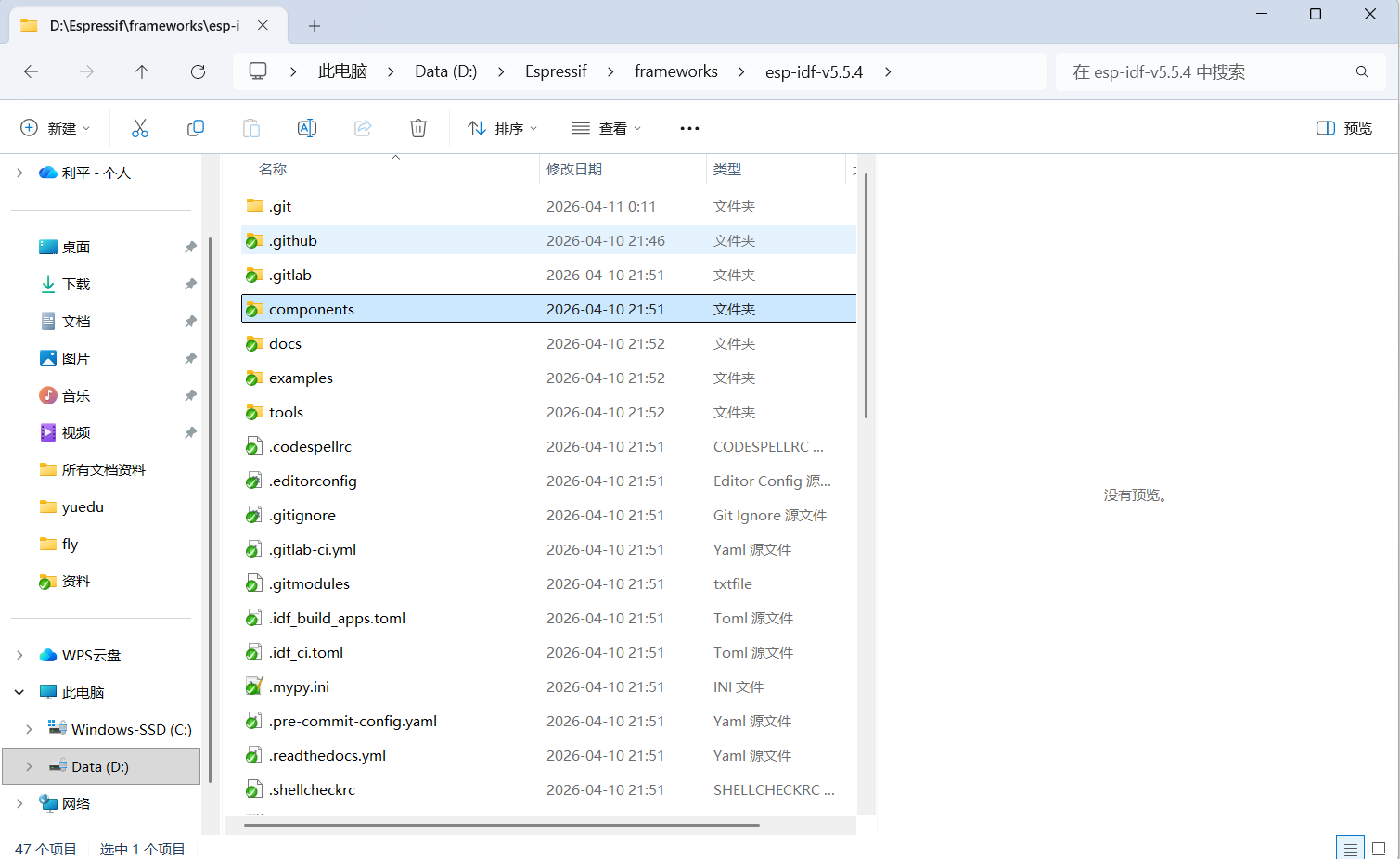

安装完成之后，在相应的安装目录会有从github仓库克隆的程序示例，就跟常规的单片机的sdk一样，有外设例程，如图所示：

以上的example文件夹里面的例子，可以在配置vscode后，复制需要的例程到其他空目录（注意目录必须是英文），直接用vscode打开编译即可。

1.4.esp32前端工具的使用命令

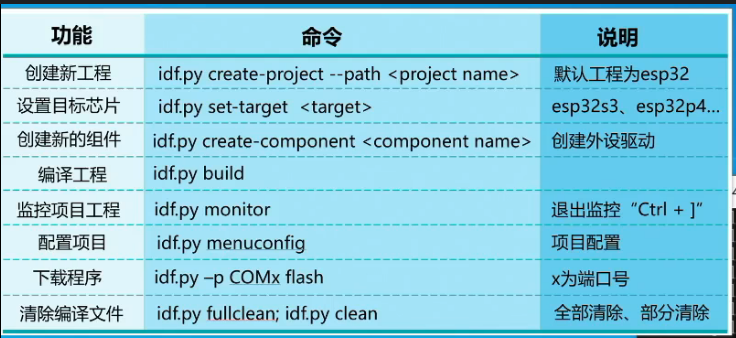

安装前端工具以后可以使用图示命令,使用示例

bash 复制代码

#打开powershell，进入一个英文目录（必须是英文路径不然可能出错）
idf.py create-project test
cd test
idf.py set-target esp32s3    #设定目标芯片
idf.py build    #编译代码
idf.py clean   #清除编译结果

1.5下载安装vscode和ESP-IDF插件

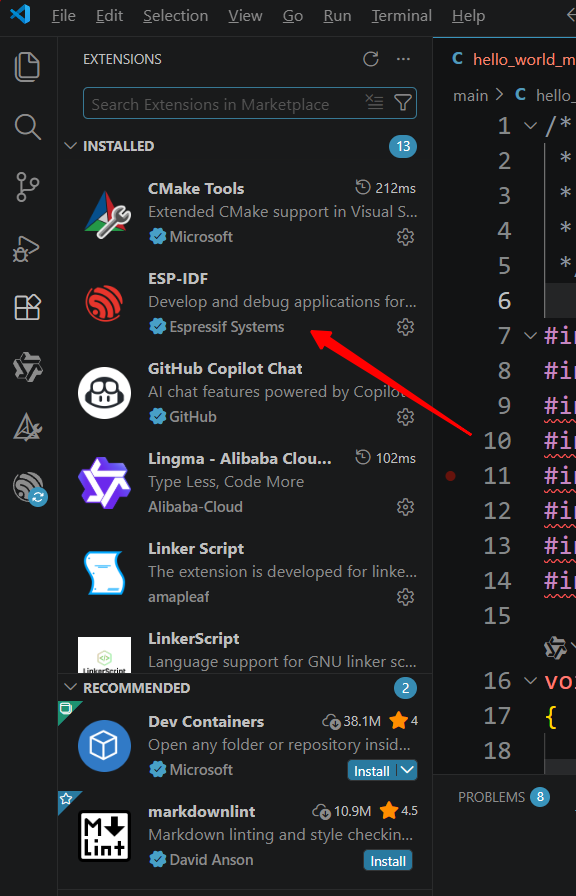

https://code.visualstudio.com/https://code.visualstudio.com/在vscode安装插件 esp-idf

1.6 配置ESP-IDF插件

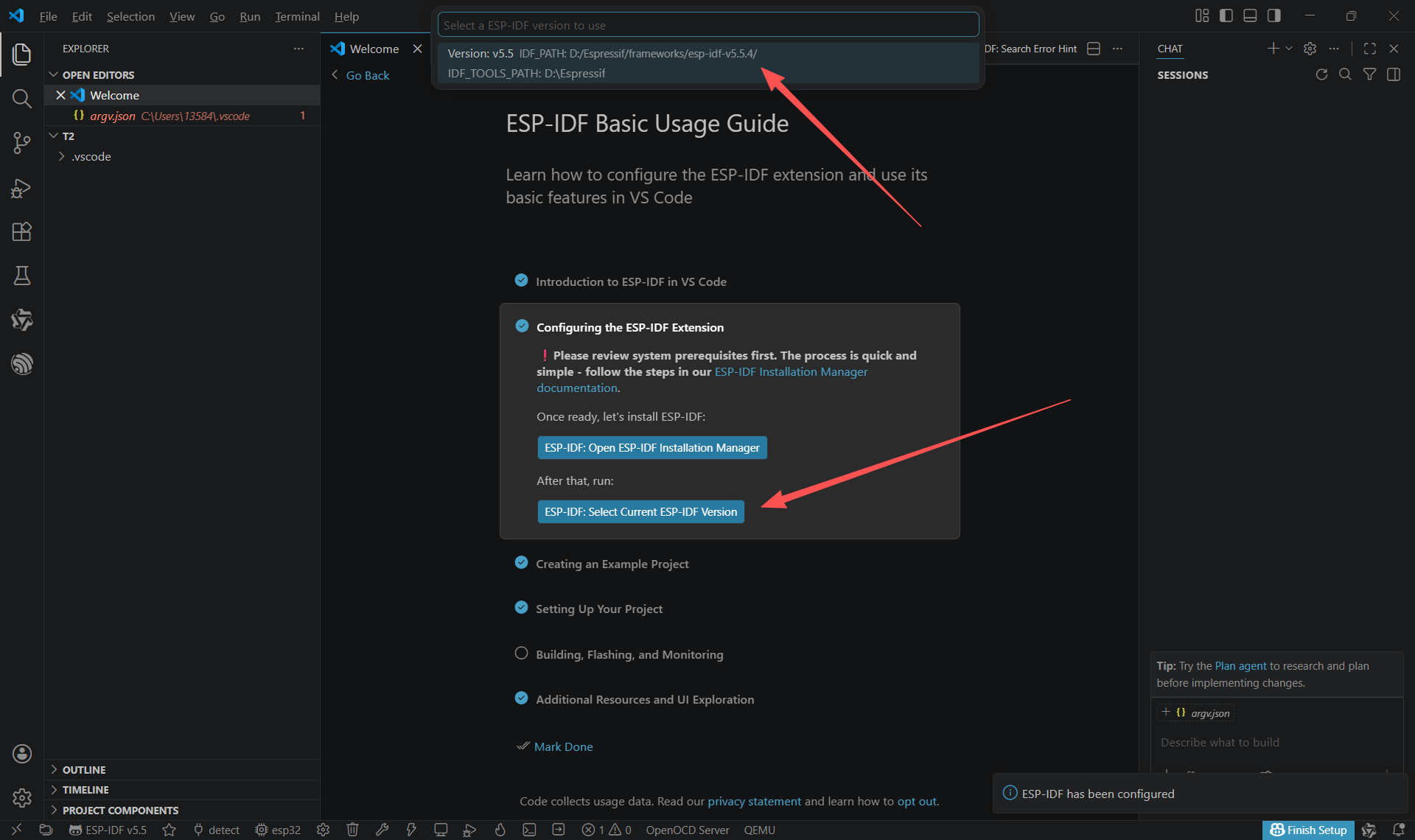

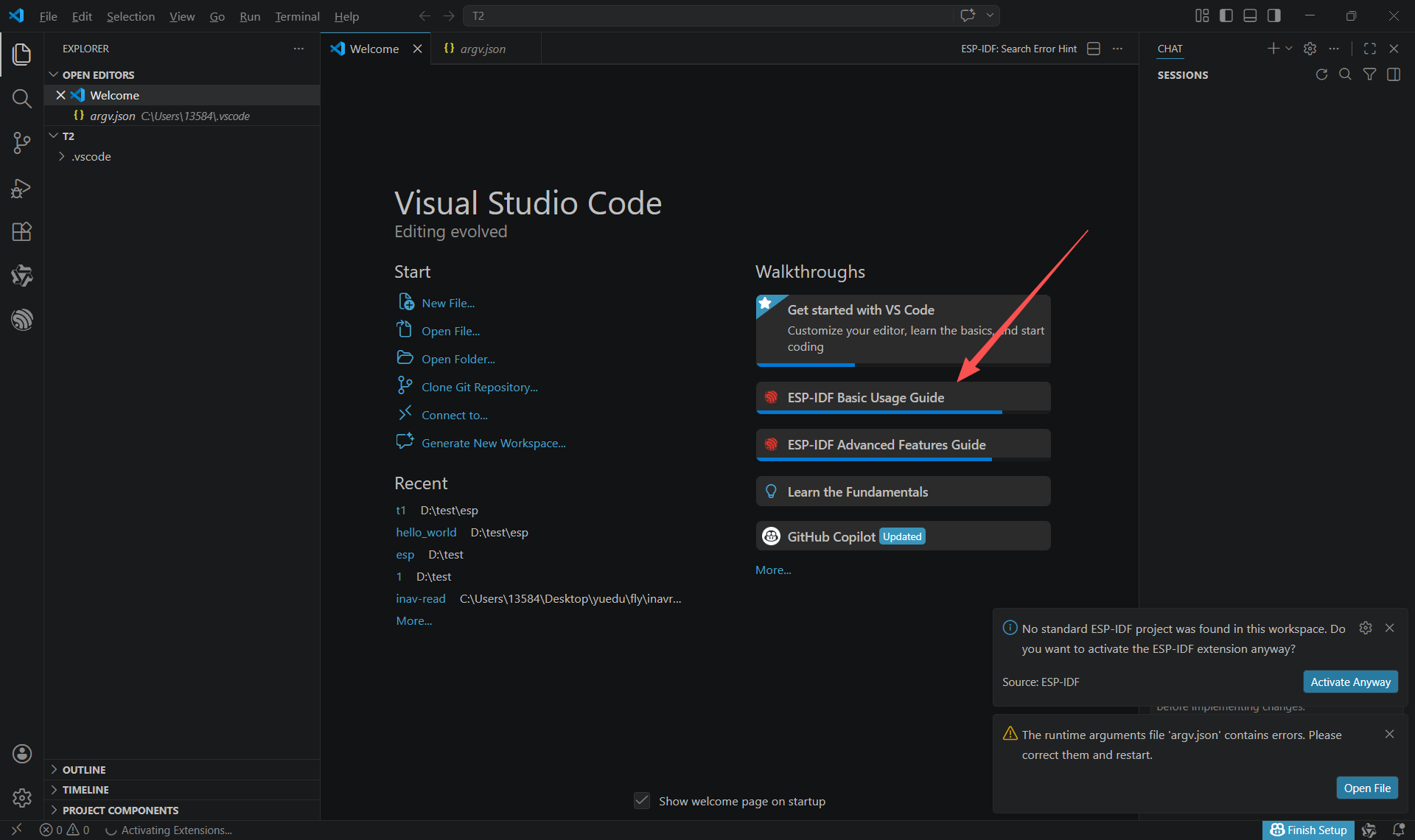

用vscode打开一个空文件夹，就会出现配置项目

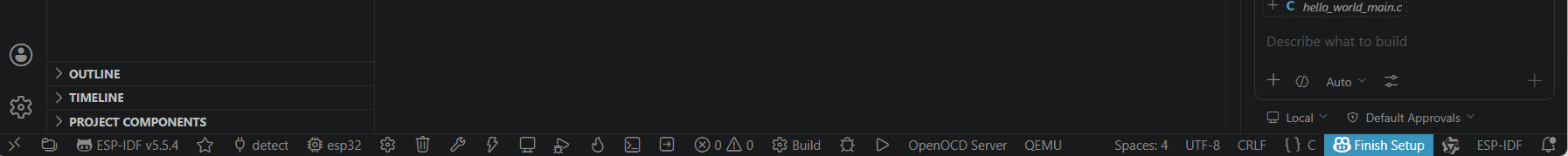

配置完成后，在vscode最下面集成了IDF工具：

从左到右列表分别是：

SDK版本
选择flash烧录方法
选择com口
选择目标芯片（类似于:idf.py set-target esp32s3）
SDK配置编辑器（配置flash，时钟频率等，idf.py menuconfig）
清除编译目标（类似于:idf.py fullclean）
编译项目
下载到flash
idf.py monitor（打开串口日志工具，它会触发一次重启 （自动复位），不想重启用：idf.py monitor --no-reset 退出按：Ctrl + ]）
调试项目
编译和打开串口日志工具

2.工程创建

2.1 VSCODE创建工程

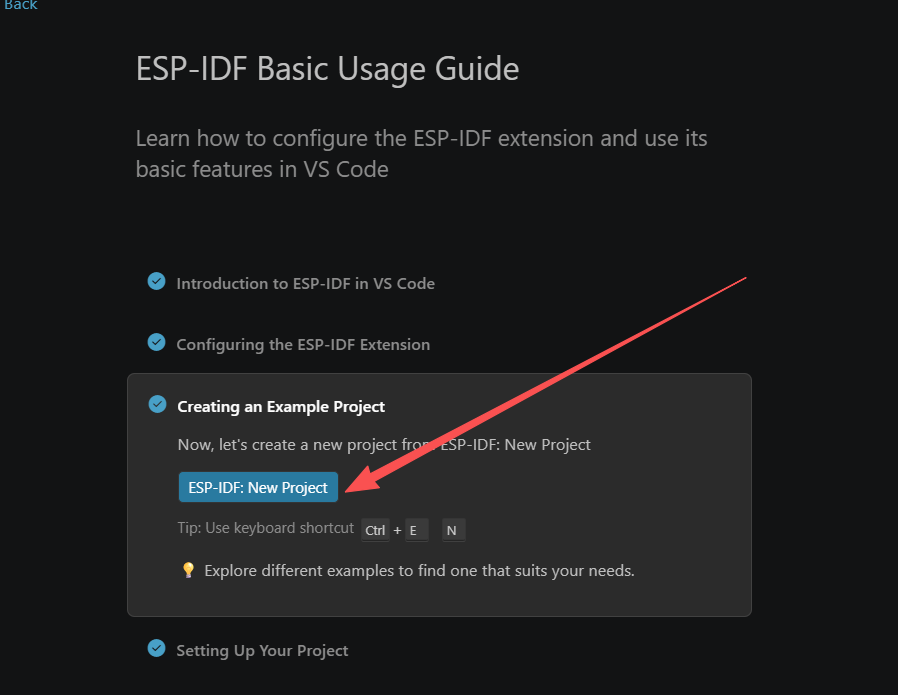

用vscode打开一个空文件夹，就会出现配置项目，配置后可以直接在vscode创建新工程。

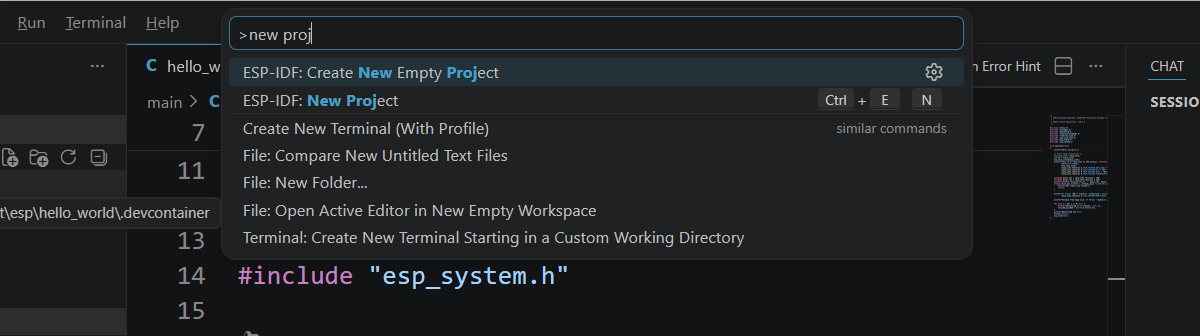

或者执行 ctrl+shift+p 搜索 new project,也可以创建新项目。

注意：需要等一会才能创建好新工程，vscode右下角有进度条可以展示进度。

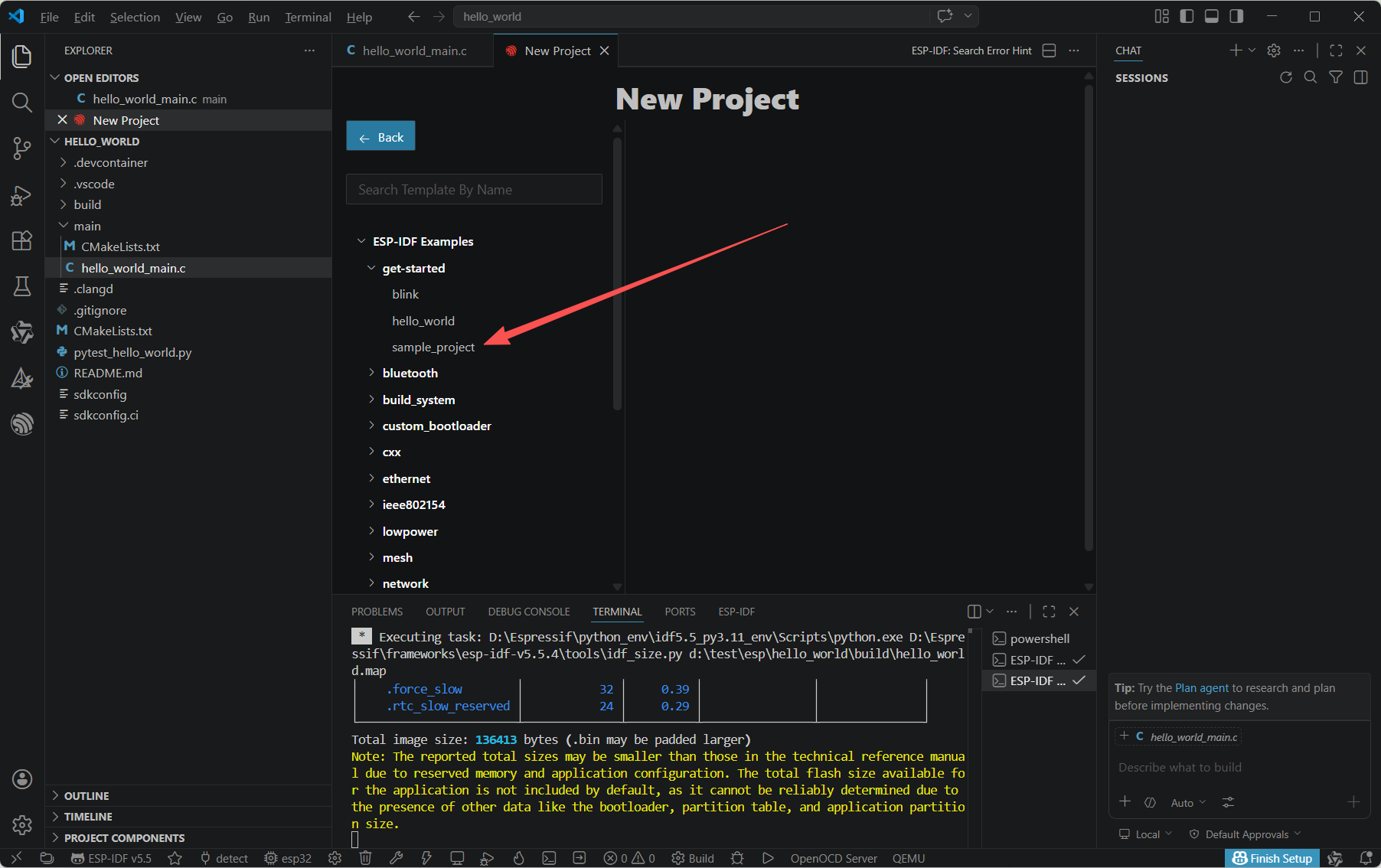

建议复制工程文件夹： D:\Espressif\frameworks\esp-idf-v5.5.4\tools\templates\sample_project 到

D:\Espressif\frameworks\esp-idf-v5.5.4\examples\get-started 目录里面，这样就可以在新建工程时方便选择 get-started 以 sample_project （也可以不复制，在ESP-IDF Templates 里面也有这个工程）这个工程为基础。如果需要使用蓝牙或者wifi什么的也可以相应的工程模版。

2.2 项目配置

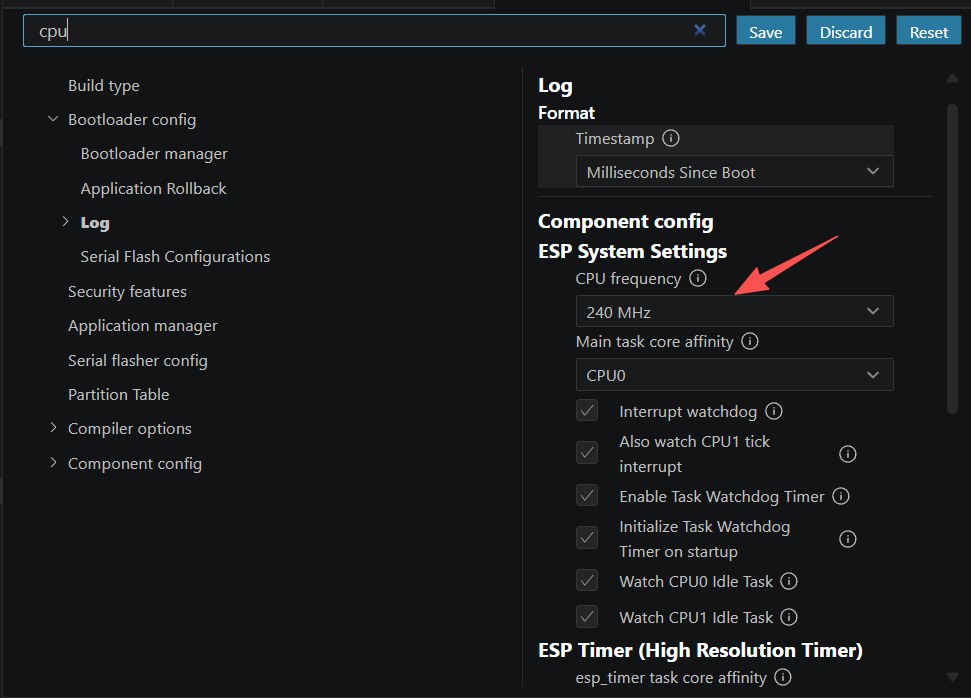

2.2.1 cpu频率

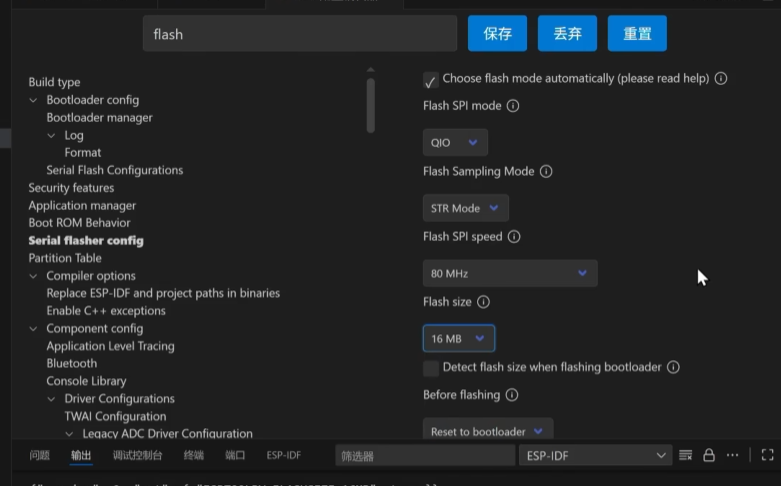

2.2.2 flash

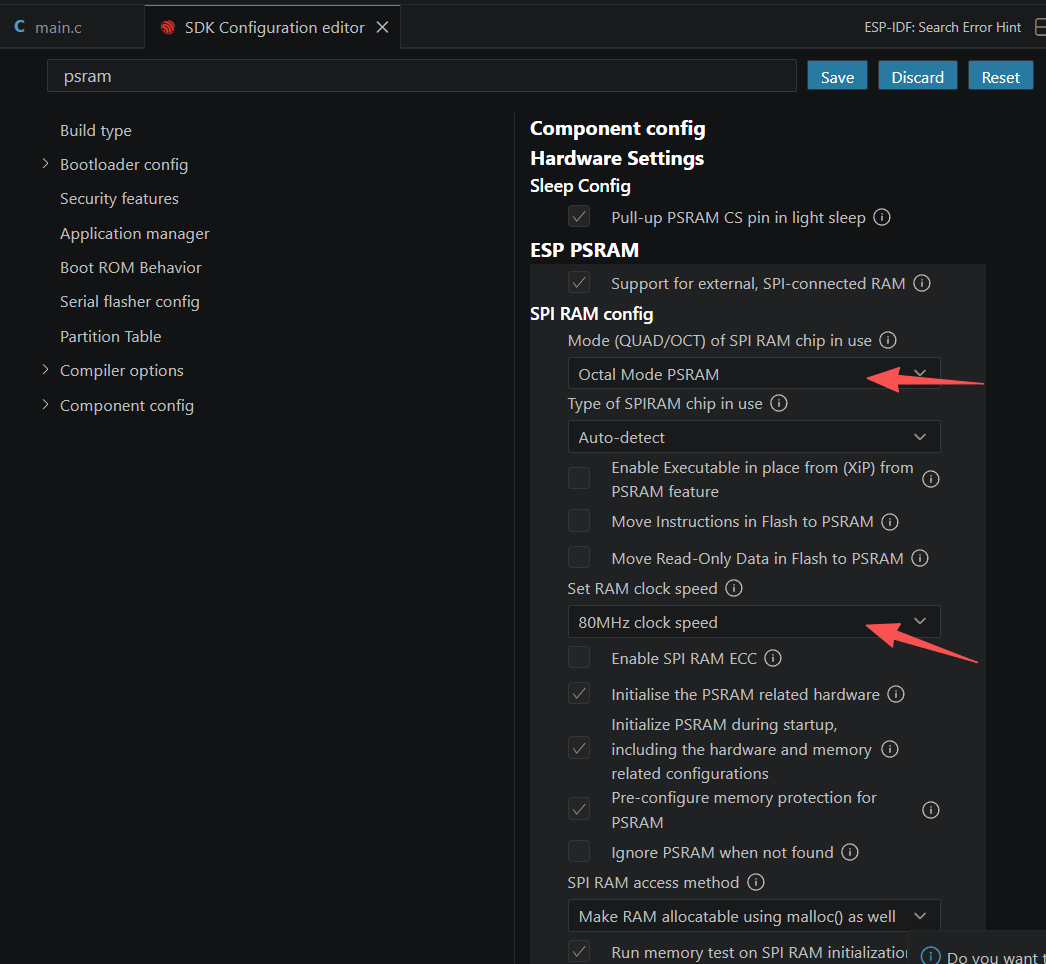

2.2.3 psram

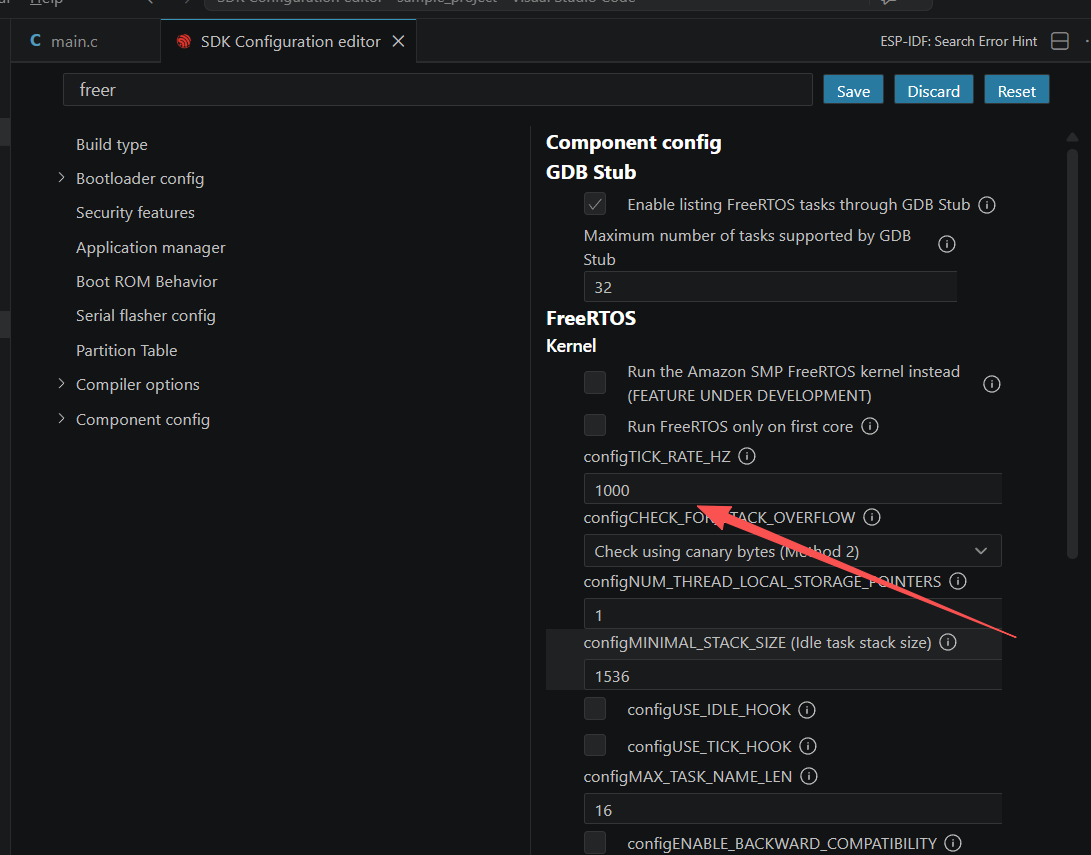

2.2.4 freertos

2.2.5 partition

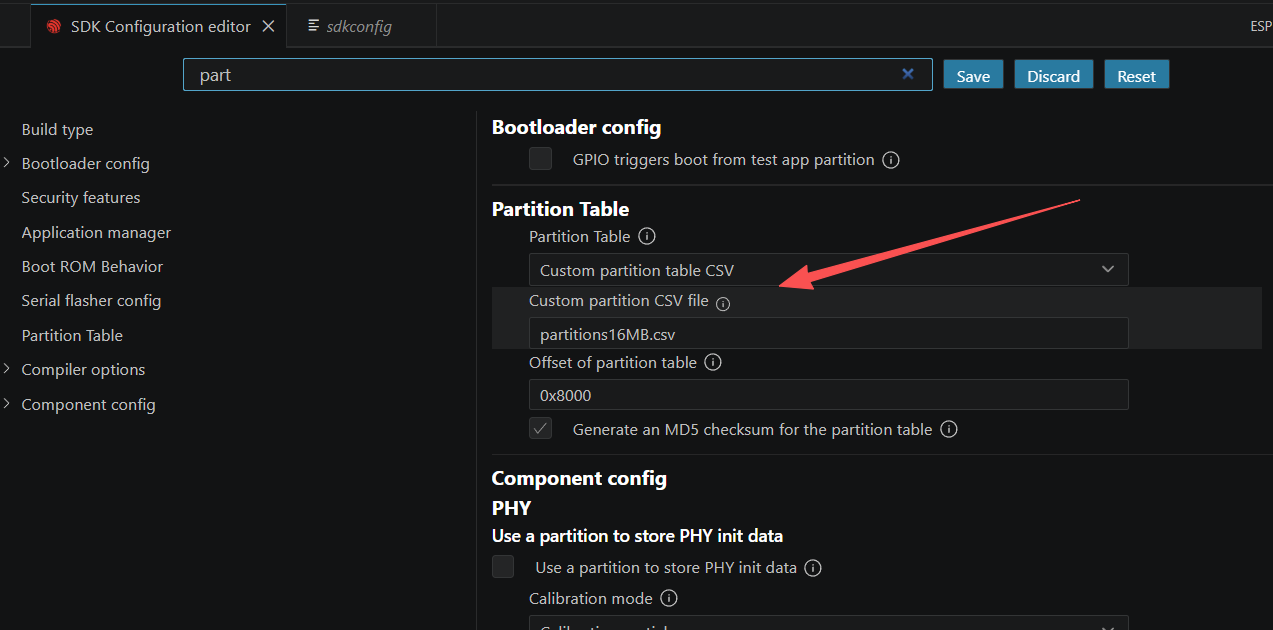

先设置分区为16MB

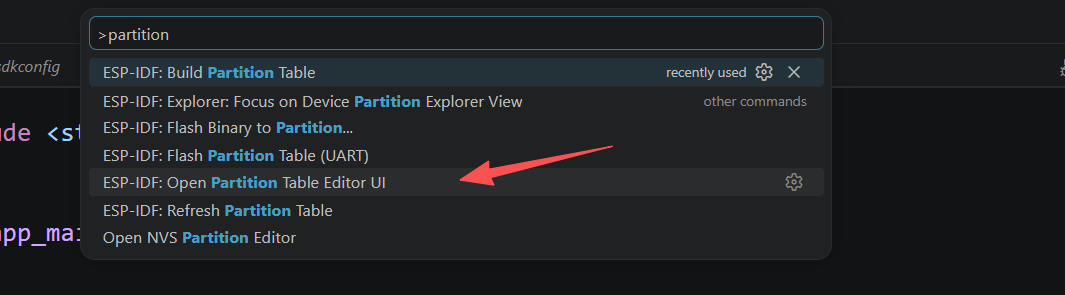

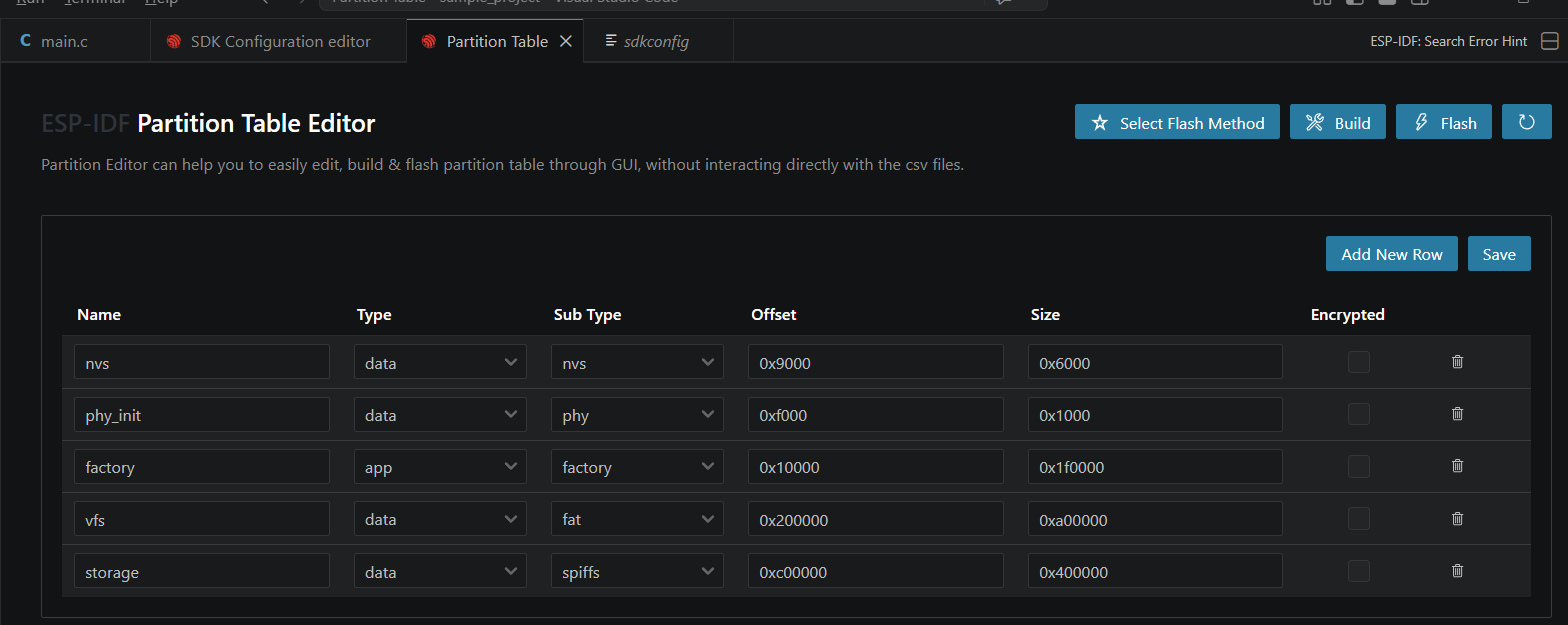

设置详细分区表

实际这个就是个csv文件，只不过他以ui的形式表现出来，以后新建工程直接打开这个csv复制这段内容即可。

XML 复制代码

# ESP-IDF Partition Table
# Name, Type, SubType, Offset, Size, Flags
nvs,data,nvs,0x9000,0x6000,
phy_init,data,phy,0xf000,0x1000,
factory,app,factory,0x10000,0x1f0000,
vfs,data,fat,0x200000,0xa00000,
storage,data,spiffs,0xc00000,0x400000,

注意：只能有一个factory的app扇区（启动地址可以随便定），如果要ota升级需要用到两个扇区必须这么写：

|---------|------|-------|----------|----------|
| 名称 | 类型 | 子类型 | 地址 | 大小 |
| nvs | data | nvs | 0x9000 | 0x4000 |
| otadata | data | ota | 0xd000 | 0x2000 |
| ota_0 | app | ota_0 | 0x10000 | 0x180000 |
| ota_1 | app | ota_1 | 0x190000 | 0x180000 |

ota_0和ota_1大小必须相等，otadata 必须有且为 0x2000 字节。

2.2.6 向项目里添加文件（组件）操作（建议使用vscode插件创建）

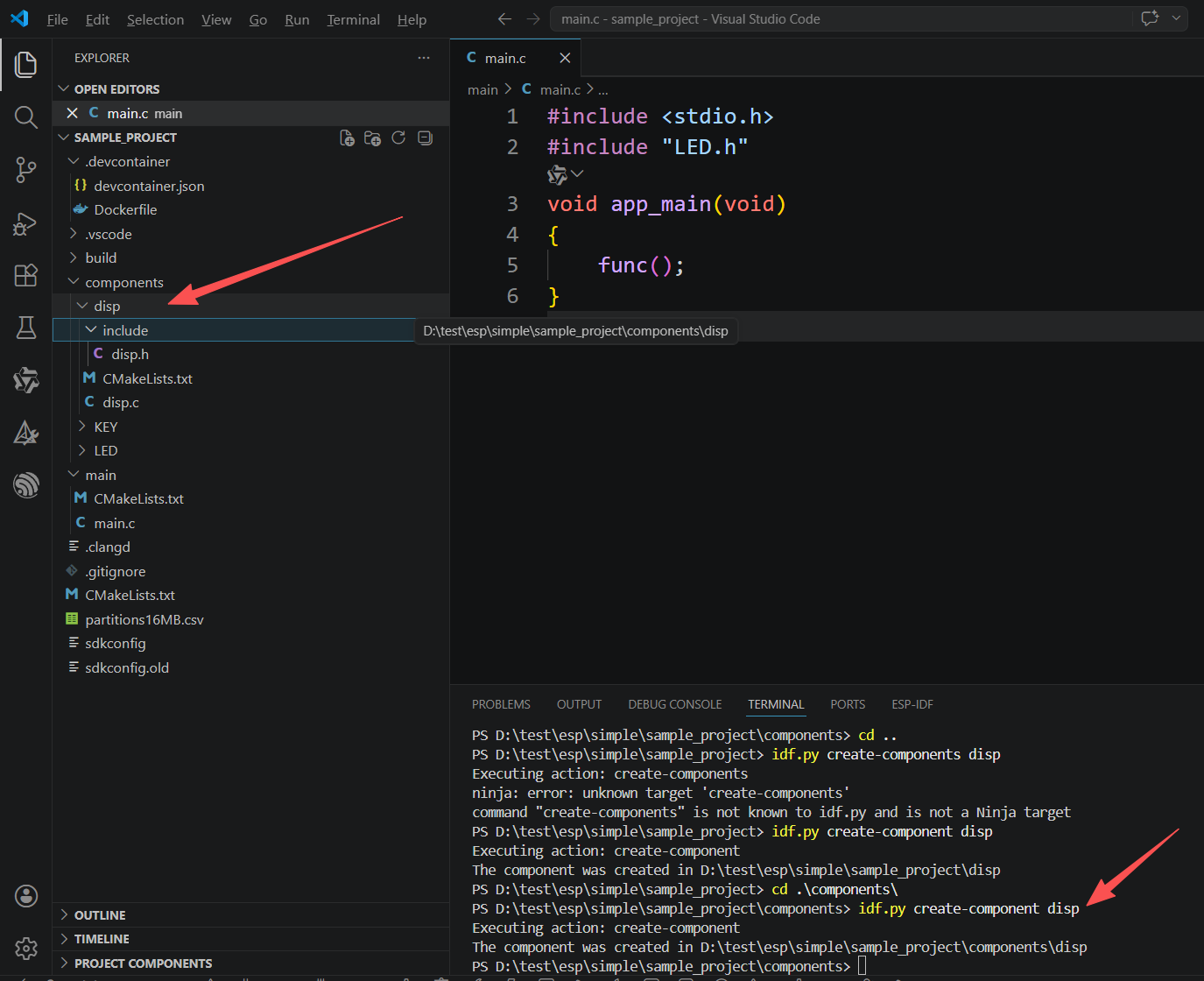

举例增加disp组件（增加disp.h和disp.c）使用命令：

bash 复制代码

mkdir components#可能不需要这个，在创建组件的时候会自动创建，如果没有自动创建则需要创建，并把组件目录整体移动到这个文件夹
idf.py create-component disp

注意：ESP-IDF 不认识根目录的组件，只认 components 文件夹里的！

这样会自动在项目里面添加组件目录，可以直接在main.c文件中调用：

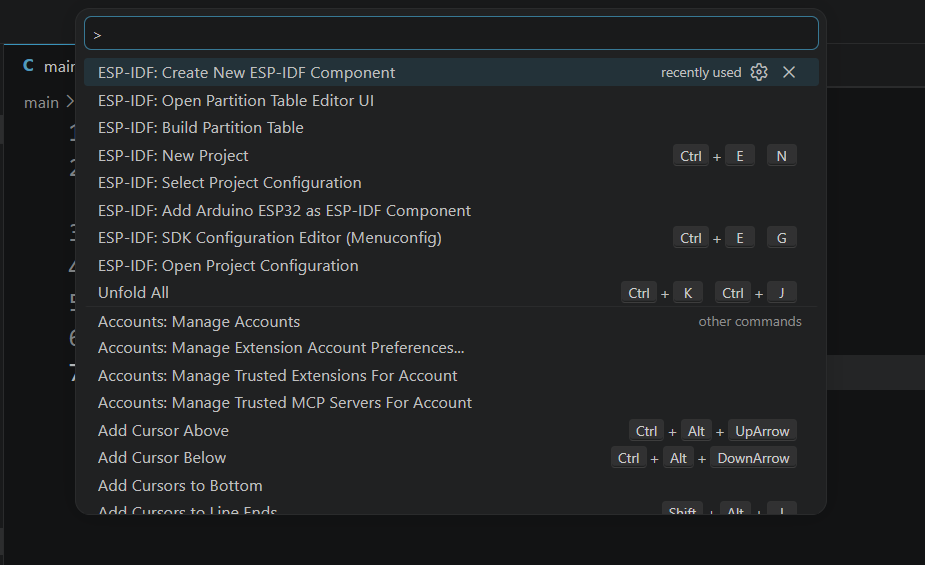

也可以使用vscode插件创建：

注意：编译前需要先执行 idf.py fullclean 命令。

2.2.7 添加官方组件

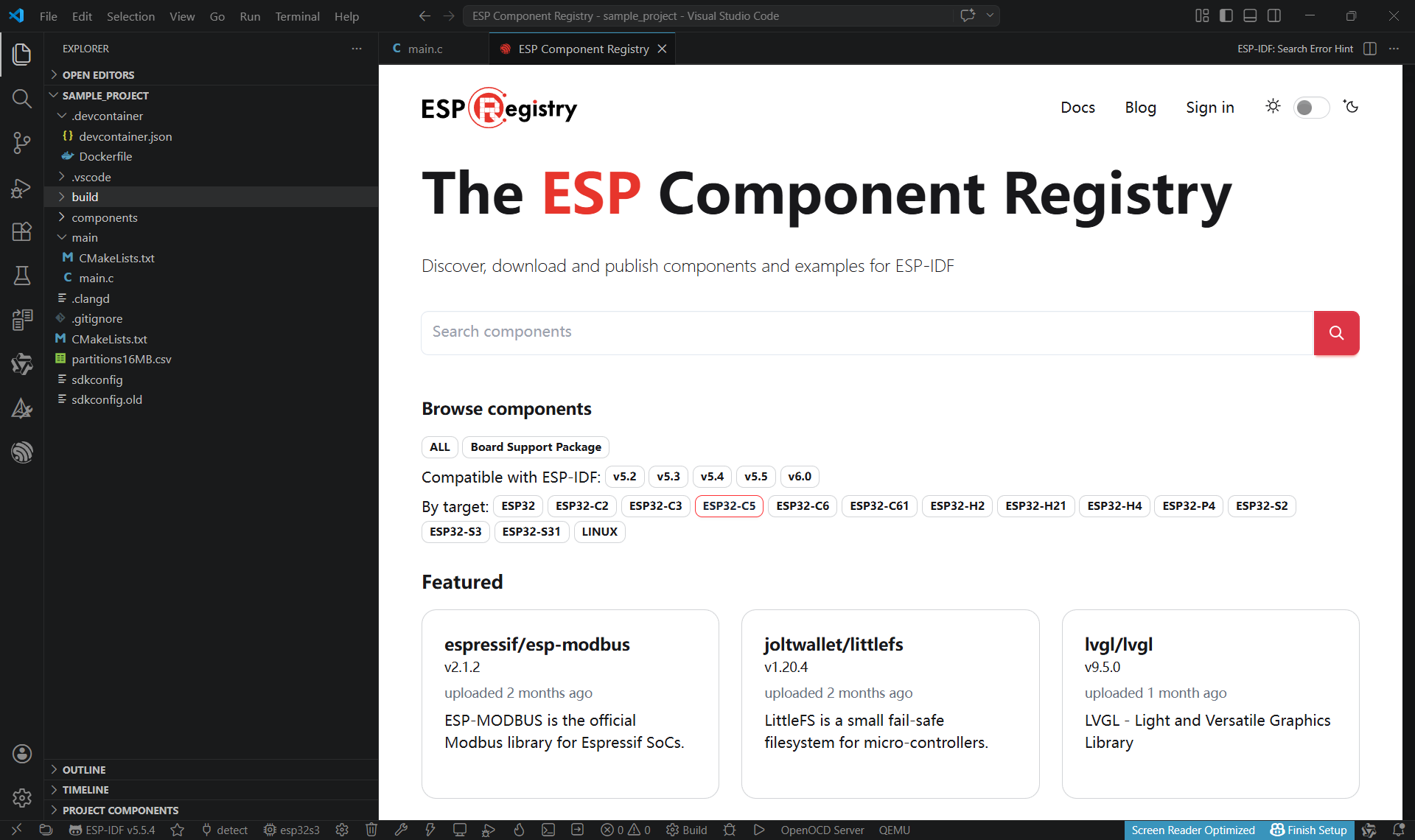

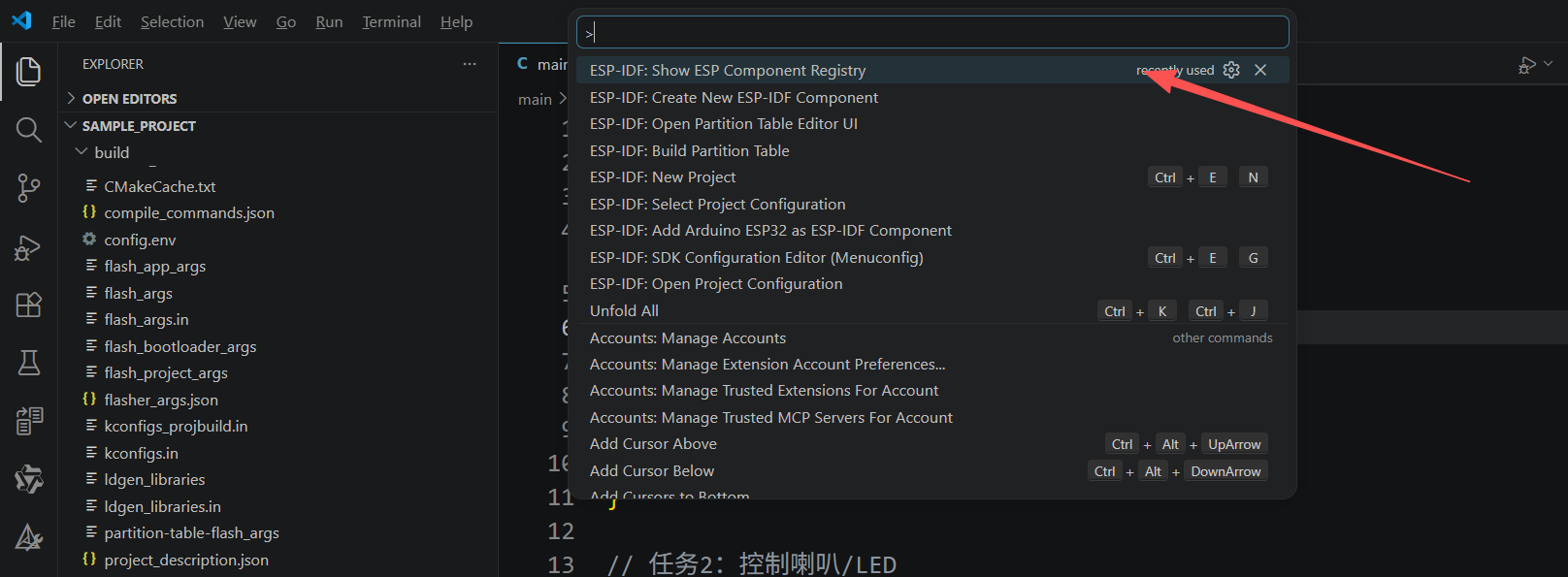

在vscode 快捷键（ctrl+shift+P）搜索：ESP-IDF Show ESP component Registry

点击第一个展示组件：

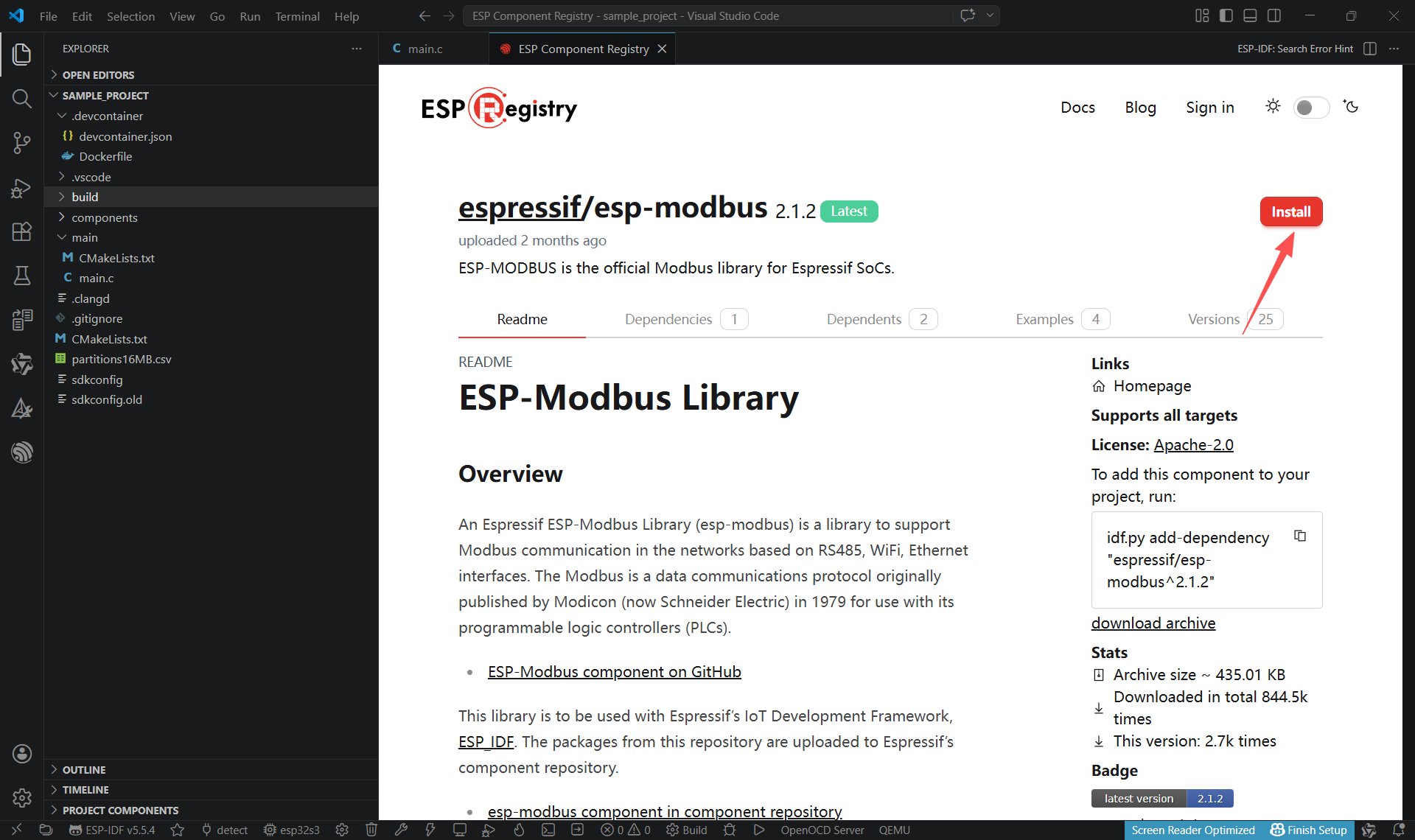

例如：添加 esp-modbus组件

点击这个组件，进入后右上角点击安装 install

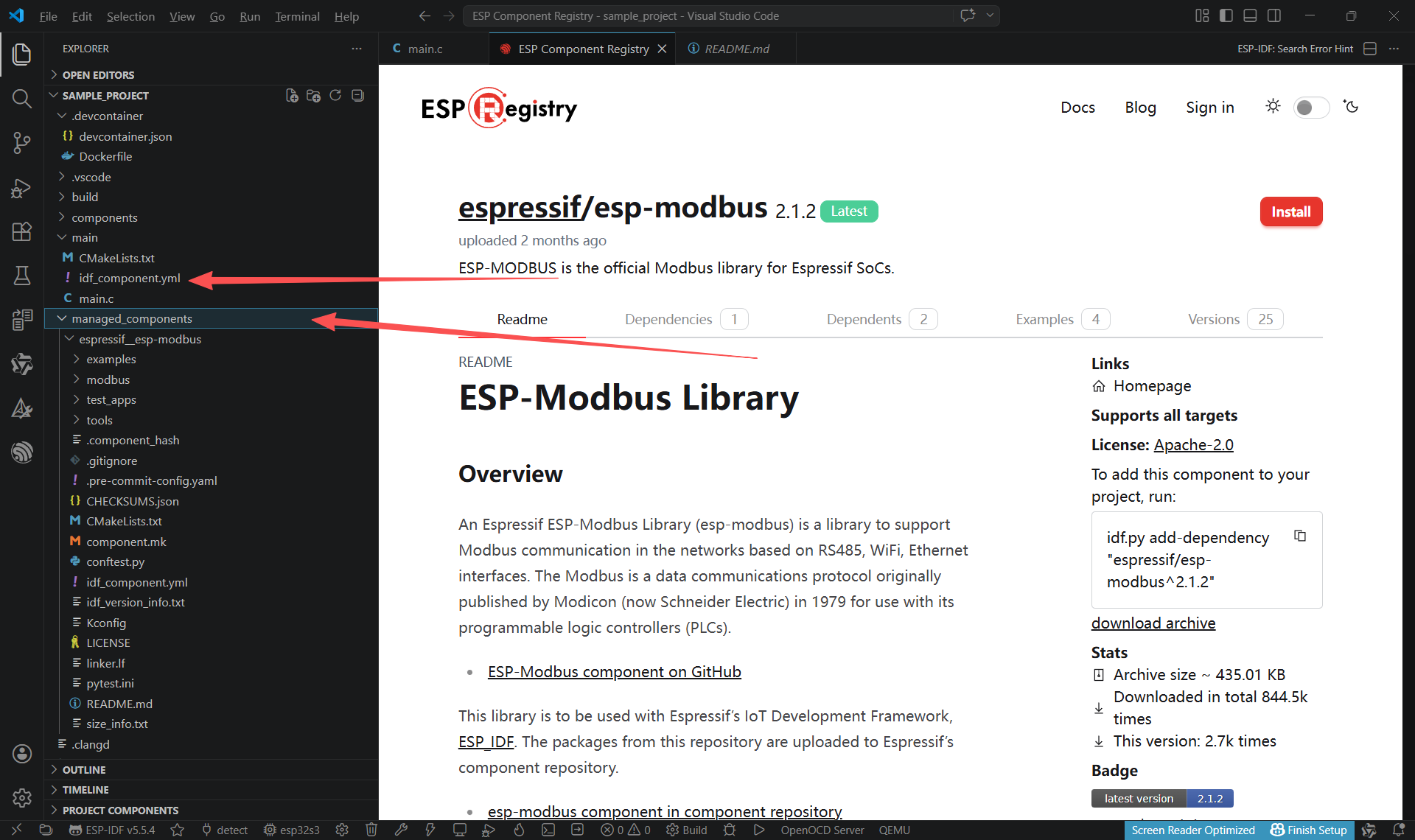

添加成功后，项目文件夹会有一下文件：

ESP32的组件地址：

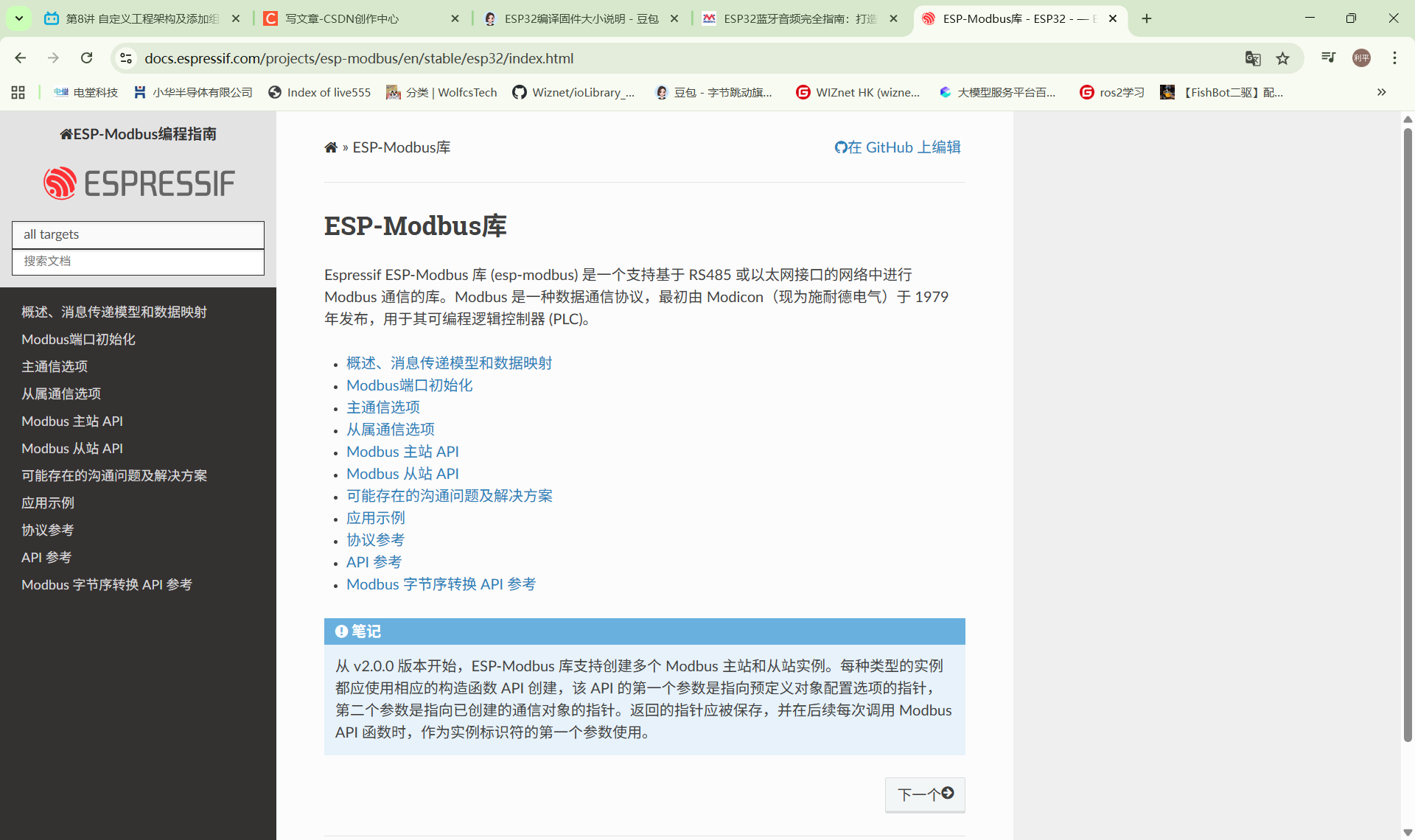

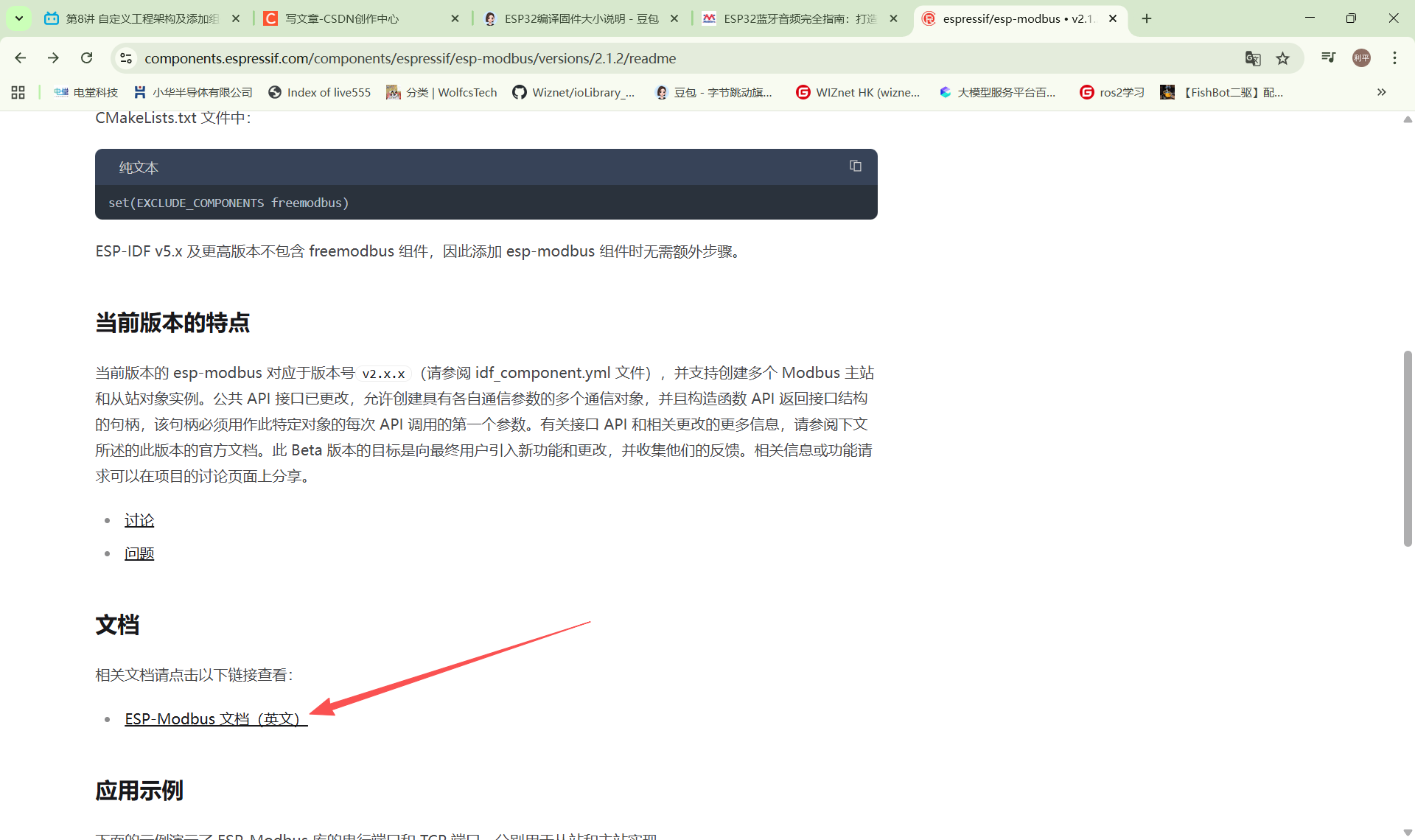

https://components.espressif.com/https://components.espressif.com/ ESP32的官方组件地址在这里，可以打开进去浏览，一般组件页面里面都有该组件的使用说明，但是是英文的，可以利用浏览器的翻译方便查看，如图所示：

2.2.8 删除项目里面的组件

删除组件标准步骤

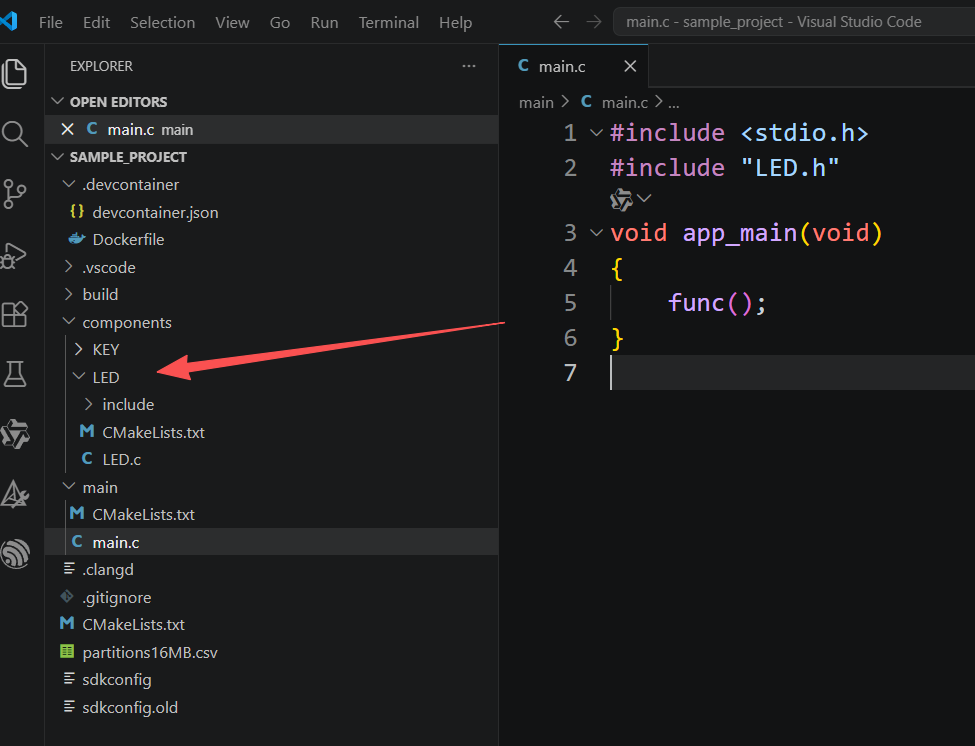

1. 直接删除组件文件夹

比如你要删 LED 组件：

bash 复制代码

项目/components/LED/   → 直接整个文件夹删掉

2. 删除代码里的引用

所有用到它的地方都删掉：

bash 复制代码

// 删掉
#include "LED.h"

// 删掉调用
func();
led_init();

3. 清理编译缓存（必须做！）

bash 复制代码

idf.py fullclean

4. 重新编译

bash 复制代码

idf.py build

3.拓展功能

3.1 加快项目编译速度

在执行编译前打开多线程编译：

bash 复制代码

# 临时生效（当前终端）
$env:CMAKE_BUILD_PARALLEL_LEVEL = 12

# 永久生效（以后所有终端都自动用12线程）
#[Environment]::SetEnvironmentVariable("CMAKE_BUILD_PARALLEL_LEVEL", "12", "User")

idf.py build

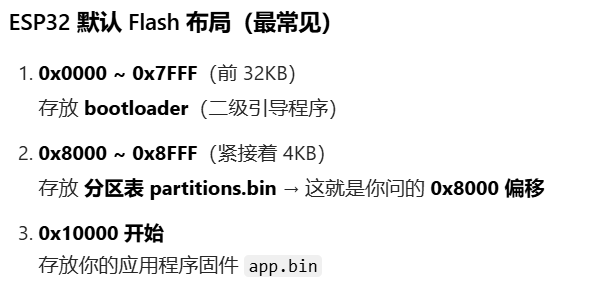

3.2 下载程序说明

执行下载到底下载了那些文件：

bootloader.bin boot文件
partition-table.bin 分区表文件
sample_project.bin 项目文件

3.3 ESP-IDF软件开发包说明

ESP-IDF = FreeRTOS + 硬件驱动 + 网络协议栈 + 工具链
你写的 app_main() 本质上就是 FreeRTOS 的一个任务
系统底层：WiFi、蓝牙、以太网、日志、USB 等，全都是跑在 FreeRTOS 任务里的
你写的所有代码，默认都运行在 FreeRTOS 调度下
