ACL包过滤

ACL

中文名叫做访问控制列表，但并非是用来控制谁访问谁，谁不能访问的，他的作用是匹配和筛选；

想要控制谁能被访问，就需要筛选出到达目的地址的包，然后进行过滤，他本身不对数据包做任何的操作，他只负责筛选

常见功能

访问控制
- ACL+Packet-filter
- Packet叫做包，filter过滤器所以组合叫做包过滤，也就是ACL和包过滤合作就是访问控制
路由控制
- ACL+Route-policy
- ACL+路由策略实现路由控制
流量控制
- ACL+QOS
- QOS是做流控的，他们组合决定了什么数据包先走，什么数据包后走

基于ACL的包过滤

定义：

对进出的数据包逐包检车，丢弃或允许通过
包过滤必须配置在接口的某个方向才能生效
一个接口的一个方向只能配置一个包过滤策略

针对一种效果，可以在出口或者入口配置不同的策略

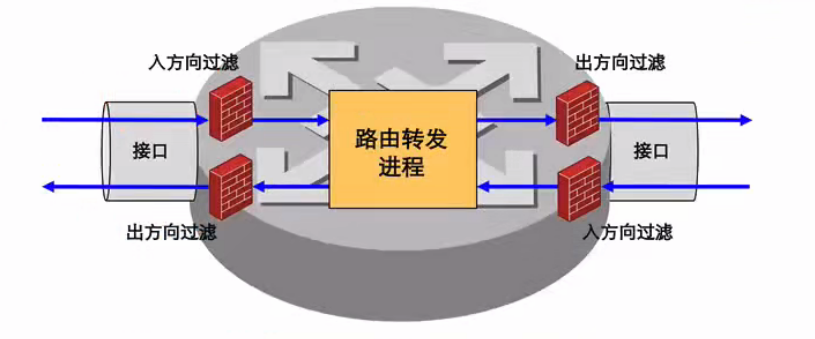

包过滤的方向

入方向
- 只对外部进入的数据包做过滤
出方向
- 只对从内部发出的数据包做过滤

包过滤的工作流程

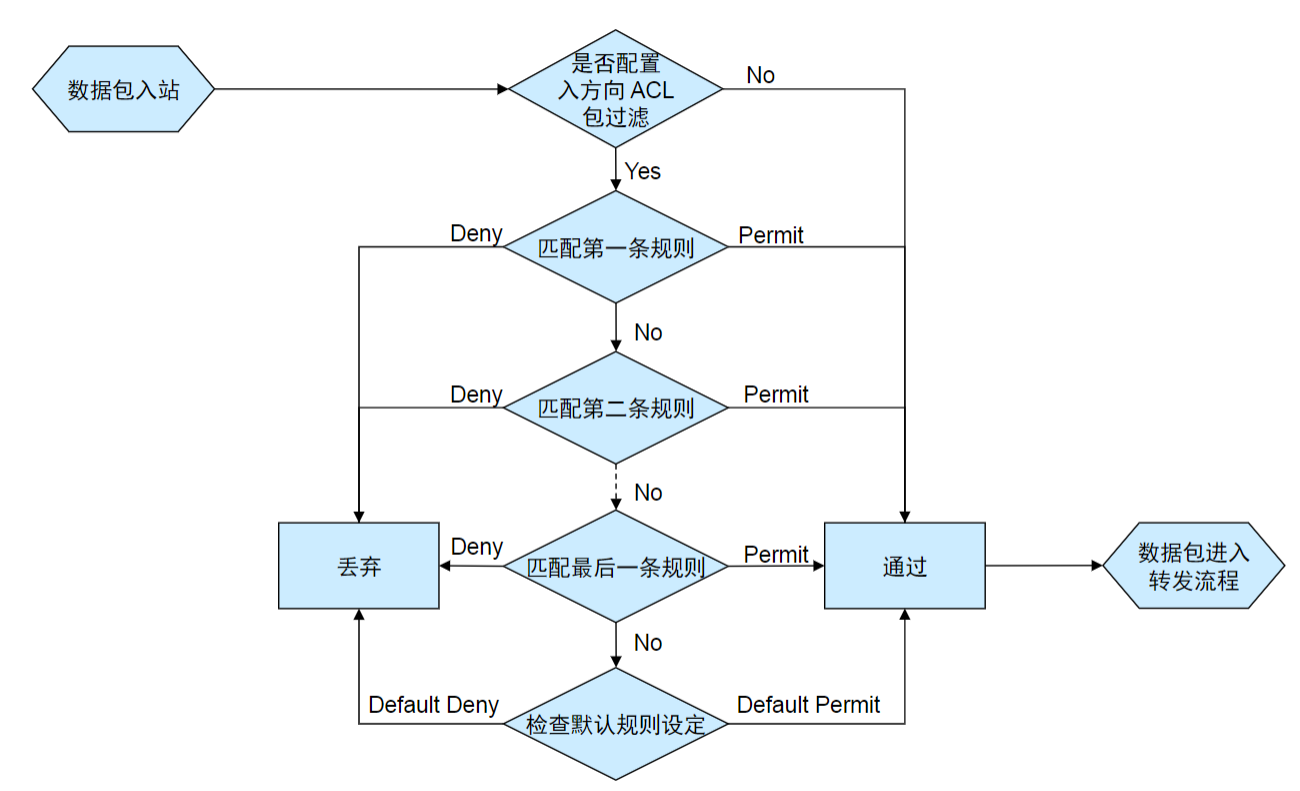

包刚进入，就会先判断这个包是否配置了入方向的ACL包过滤，没有配置就直接放行，如果配置了，就会主意匹配规则，规则可能不止一条，当匹配第一条规则，匹配成功后再根据规则要求是丢弃还是放行，如果不匹配，那就匹配下一条规则，匹配上就根据要求放行或丢弃，如果一直不匹配就会到最后一次的检查默认动作

默认规则的存在大概是处理不背选中的包的，例如要放行某个包到2网段，那么其他来源的不准走，这种情况就需要将默认规则设置为拒绝，这样通过筛选的就放行

所有规则匹配完了之后，会去检查默认动作，默认动作要么丢弃，要么方向，华三的设备一般默认动作是放行

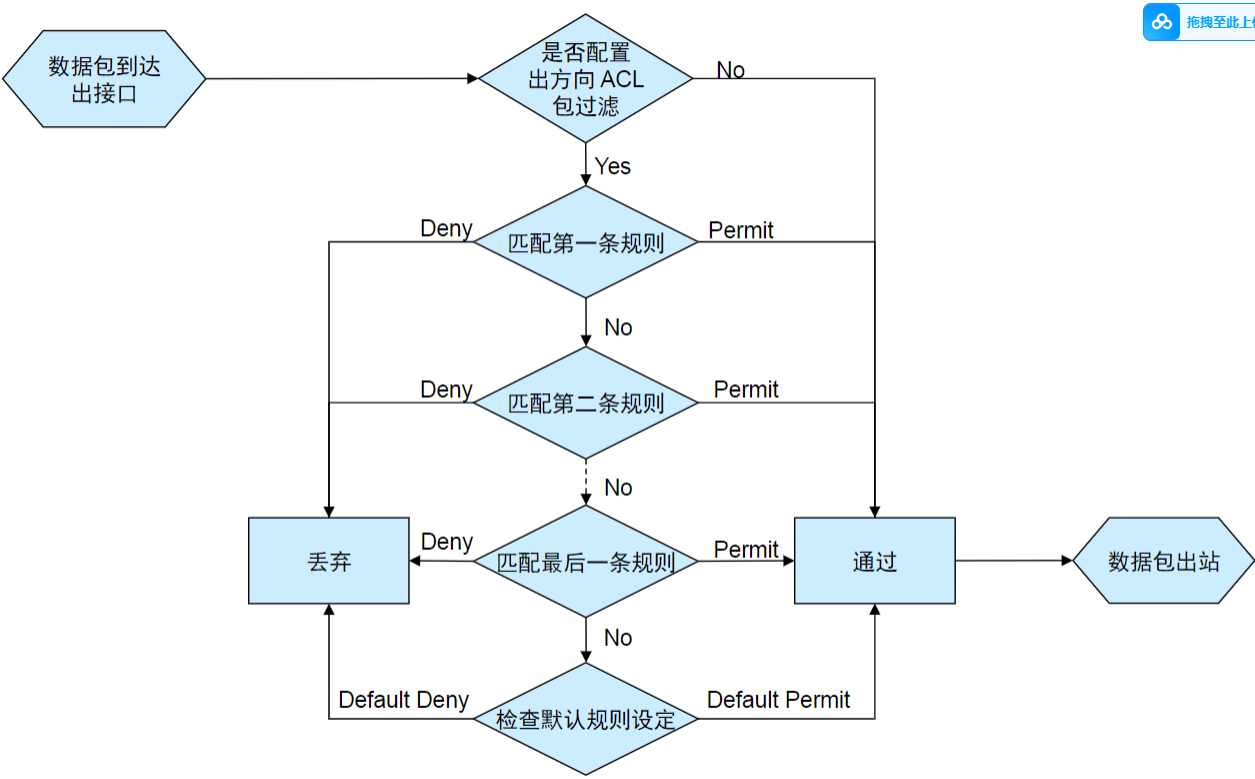

出口方向的也差不多

主意事项

如果默认动作是允许，至少需要一条拒绝规则
如果默认动作是拒绝，至少需要一条允许规则
- 上述的两个主意是因为要处理不通过规则的包，因为通过条件的要么放行，要么丢包，那么剩余的包正好是反向操作
H3C的ACL用于包过滤默认允许，用于其他默认拒绝
把小范围的规则分配一个考前的顺序
在不影响实际效果的前提下，把包过滤尽量配置在离源地址最近的接口的入方向

ACL分类

基本ACL

支队数据包的源地址进行匹配
编号2000-2999

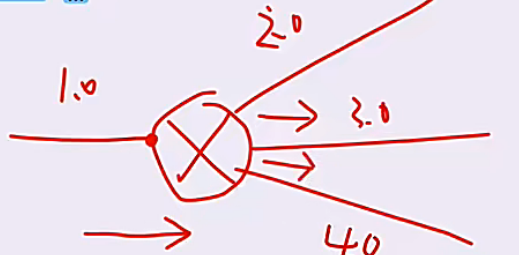

比如说上图，配置一个基本的ACL想要让1.0网段访问不了2.0，但是如果配置了基本ACL就会导致1.0到3.0和4.0都去不了，是一个范围伤害

高级ACL

对数据包的五元组进行匹配（源IP，目的IP，源端口，目的端口，协议）
编号3000-3999

实验

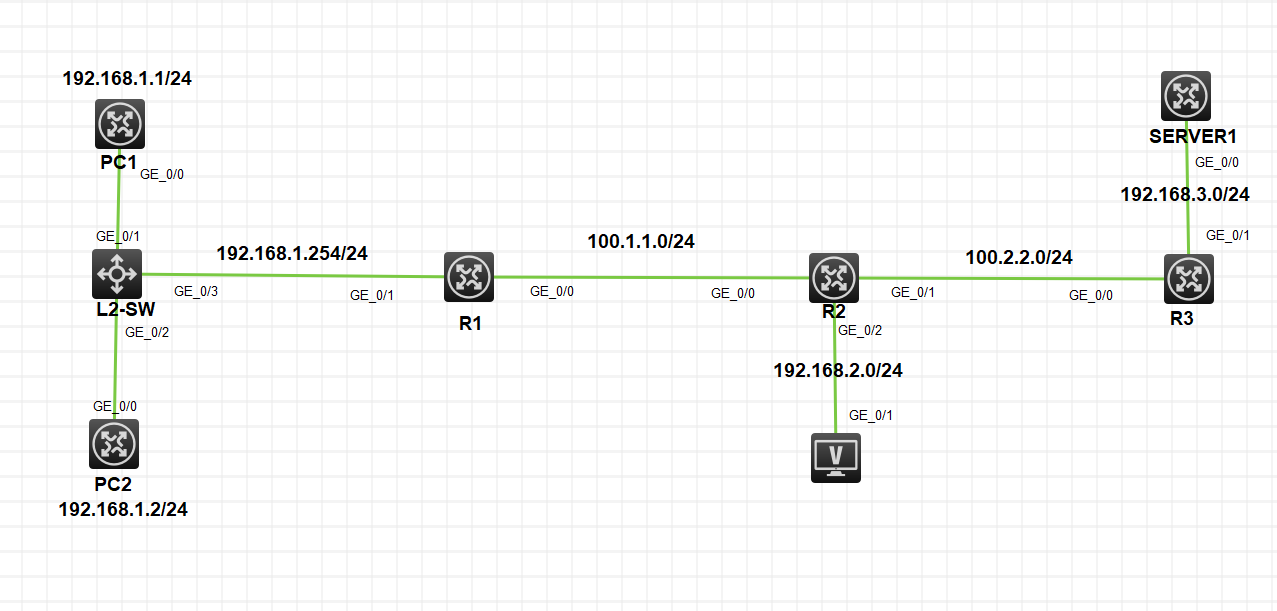

实验拓扑如下：

左侧PC1和PC2是用路由器模拟PC机，这里配置网关的时候，直接配置一条默认路由指向网关地址就行，本质上将，PC上的网关也是一个意思，二者可以画等号

实验需求

按照图示配置IP地址
全网路由互通
在SERVER1上配置开启TELNET和FTP服务
配置ACL实现如下效果
1. 192.168.1.0/24网段不允许访问192.168.2.0/24网段，要求使用基本ACL实现
2. PC1可以访问SERVER1的TELNET服务，但不能访问FTP服务
3. PC2可以访问SERVER1的FTP服务，但不能访问TELENT服务
4. 192.168.2.0/24网段不允许访问SERVER1，要求通过高级ACL实现

配置IP

PC1：

复制代码

[PC1]int g0/0
[PC1-GigabitEthernet0/0]ip add 192.168.1.1 24
[PC1-GigabitEthernet0/0]quit
[PC1]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254

PC2：

复制代码

[PC2]int g0/0
[PC2-GigabitEthernet0/0]ip add 192.168.1.2 24
[PC2-GigabitEthernet0/0]quit
[PC2]ip route-static 0.0.0.0 0.0.0.0 192.168.1.254

L2-SW的g0/3口记得配置turnk口，不配置也没事

R1：

复制代码

[R1]int g0/1
[R1-GigabitEthernet0/1]ip add 192.168.1.254 24
[R1-GigabitEthernet0/1]int g0/1
[R1-GigabitEthernet0/1]ip add 100.1.1.1 24

R2：

复制代码

[R2]int g0/0
[R2-GigabitEthernet0/0]ip add 100.1.1.2 24
[R2-GigabitEthernet0/0]int g0/1
[R2-GigabitEthernet0/1]ip add 100.2.2.2 24
[R2-GigabitEthernet0/1]int g0/2
[R2-GigabitEthernet0/2]ip add 192.168.2.2 24

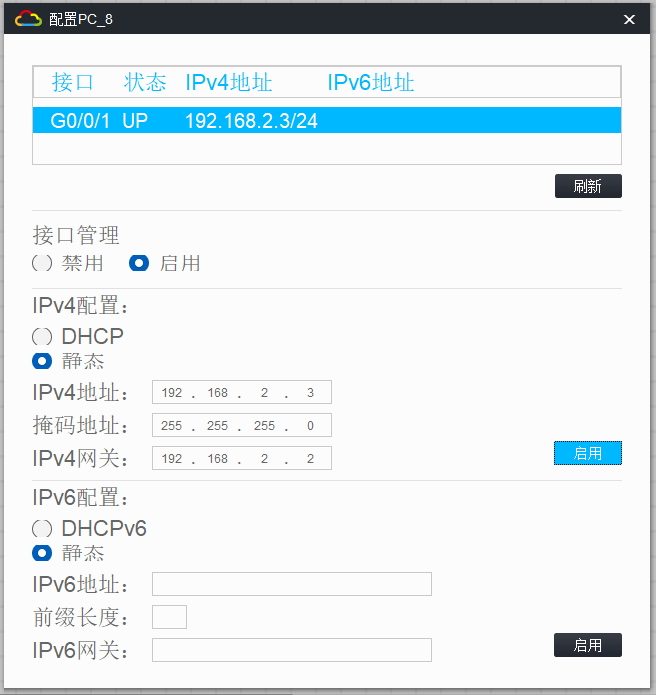

PC3：

R3：

复制代码

[R3]int g0/0
[R3-GigabitEthernet0/0]ip add 100.2.2.3 24
[R3-GigabitEthernet0/0]int g0/1
[R3-GigabitEthernet0/1]ip add 192.168.3.3 24

SERVER1:

复制代码

[SERVER1]int g0/0
[SERVER1-GigabitEthernet0/0]ip add 192.168.3.1 24

配置RIPv2使全网互通

复制代码

[R1]rip
[R1-rip-1]version 2
[R1-rip-1]undo summary
[R1-rip-1]net 192.168.1.0 255.255.255.0
[R1-rip-1]net 100.1.1.0 255.255.255.0

[R2]rip
[R2-rip-1]v 2
[R2-rip-1]undo summary
[R2-rip-1]net 100.1.1.0 255.255.255.0
[R2-rip-1]net 192.168.2.0 255.255.255.0
[R2-rip-1]net 100.2.2.0 255.255.255.0


[R3]rip
[R3-rip-1]v 2
[R3-rip-1]net 100.2.2.0 255.255.255.0
[R3-rip-1]net 192.168.3.0 255.255.255.0
[R3-rip-1]undo summary


[SERVER1]rip
[SERVER1-rip-1]v 2
[SERVER1-rip-1]undo sum
[SERVER1-rip-1]net 192.168.3.0 255.255.255.0

SERVER1配置服务

按照要求，SERVER1要配置telnet和ftp两个服务

telnet:

复制代码

[SERVER1]telnet server enable
[SERVER1]local-user wangdaye class manage
[SERVER1-luser-manage-wangdaye]password simple 123456abcd
[SERVER1-luser-manage-wangdaye]service-type telnet
[SERVER1-luser-manage-wangdaye]authorization-attribute user-role level-15
[SERVER1-luser-manage-wangdaye]quit
[SERVER1]user-interface vty 0 4
[SERVER1-line-vty0-4]authentication-mode scheme
[SERVER1-line-vty0-4]user-role level-15

配置了telnet服务，创建了一个wangdaye账户，密码为123456abcd

ftp:

复制代码

[SERVER1]ftp server enable
[SERVER1]local-user lidaye class manage
[SERVER1-luser-manage-lidaye]password simple 123456abcd
[SERVER1-luser-manage-lidaye]service-type ftp
[SERVER1-luser-manage-lidaye]authorization-attribute user-role level-15

配置ACL

要求1

192.168.1.0/24网段不允许访问192.168.2.0/24网段，要求使用基本ACL实现

基本ACL是只限制源地址的

那么为了防止误伤其他的包，那么可以在R2的g0/2口的出口方向配置限制原地为192.168.1.0/24网段的即可，本来说配置acl最好是靠近源地址的入方向，但是如果在离1网段最近的入方向配置，也就是R1的g0/1口的入方向配置的话，就会导致后面的3.0网段也收不到了，但是如果在R2的g0/0口的入方向配置那么就会导致除了192.168.2.0/24收不到外，还会有3.0和100.2.2.0/24网段收不到

所以此时再R2的g0/2配置基本ACL，这里基本ACL的编号是从2000开始，这里直接用2000

先创建一条规则，限定源地址要绑定的是反掩码

复制代码

[R2]acl basic 2000
[R2-acl-ipv4-basic-2000]rule deny source 192.168.1.0 0.0.0.255

注意：如果dis this会发现，规则后面默认带了一个序号这第一个是0，如果不指定的话会以五的倍数递增，中间间隔五个的目的是为了方便中途突然想要插入规则

刚刚只是配置完了策略，现在需要将策略用在R2的g0/2口的出方向

复制代码

[R2]int g0/2
[R2-GigabitEthernet0/2]packet-filter 2000 outbound

packet-filter就是前面讲ACL常见功能中的包过滤

要求2和3

PC1可以访问SERVER1的TELNET服务，但不能访问FTP服务

这里因为需要针对限制访问服务，区别服务的使用端口号，那么限制访问服务就是要针对对应的端口，就要用高级ACL

高级ACL属于精准打击，不需要太过谨慎，可以直接在靠近源地址的入口方向配置，所以在R1的g0/1的入口方向配置高级ACL

这里配置ACL可以不用管放通telnet协议，只用管限制ftp服务，因为默认操作就是放通

复制代码

[R1]acl advanced 3000
[R1-acl-ipv4-adv-3000]rule deny tcp source192.168.1.1 0 destination 192.168.3.1 0 destination-port range 20 21

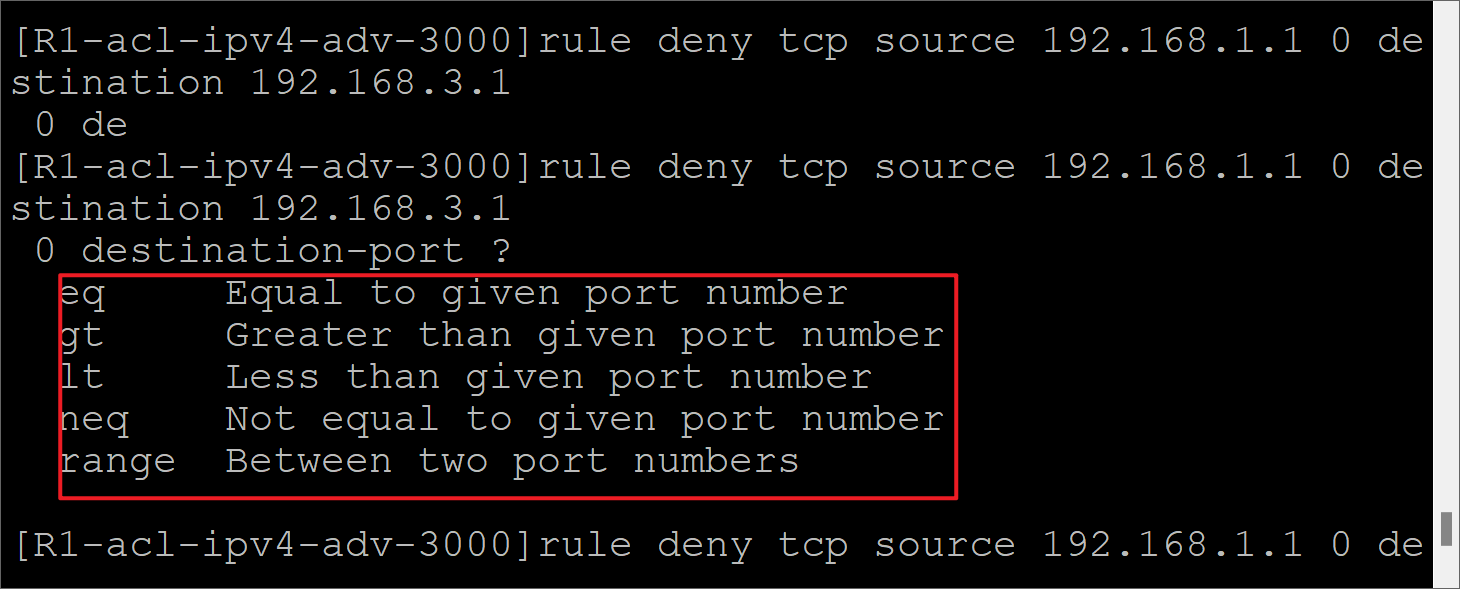

在ACL中精确匹配的0.0.0.0可以简写为一个0；这里本身是可以指定源端口的，但是知道服务端的端口是20和21，但是客户单的端口是随机的，所以就不设置源端口；在destination-port后面敲问号会有五个命令可以选，从上到下依次是等于，大于，小于，不等于，在某个区间

同样的也可以配置第二条规则了，也就是PC2不能访问TELNET服务，但是可以访问FTP

复制代码

[R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.2 0 destination 192.168.3.1 0 destination-port eq 23

配置完ACL后就可以进入到f0/1口配置访问控制

复制代码

[R1-GigabitEthernet0/1]packet-filter 3000 inbound

要求4

192.168.2.0/24网段不允许访问SERVER1，要求通过高级ACL实现

因为是高级ACL所以依旧精准打击，那么就是靠近源地址的入口方向配置

也就是R2的g0/2口入方向配置，因为是不能访问server1的服务，telnet和ftp都属于ip协议，目的端口也不用指定，这样就配置完了

复制代码

[R2]acl advanced 3000
[R2-acl-ipv4-adv-3000]rule deny ip source 192.168.2.0 0.0.0.255 destination 192.168.3.1 0
[R2-acl-ipv4-adv-3000]quit
[R2]int g0/2
[R2-GigabitEthernet0/2]packet-filter 3000 inbound
