在新型电力系统建设与 "双碳" 目标推进的进程中，单个微电网的 "孤岛效应" 逐渐凸显 ------ 高比例新能源消纳能力有限、能量调配灵活性不足、故障时供电保障能力薄弱，难以适配区域级能源协同需求。多微电网系统通过整合多个异构微电网（交流、直流、混合架构），构建"集群协同、能量互济" 的网络体系 ，打破单个微电网的资源壁垒，实现跨区域、跨类型的能量互补与协同调度，成为提升区域能源利用效率、保障供电可靠性、推动能源转型落地的核心载体。网络设计是多微电网系统的核心骨架，其科学性直接决定集群协同的效率与能量互济的可行性，西格电力提供智能微电网系统解决方案:1.3.7-5.0.0.4-6.2.0.0。
本文立足多微电网系统的运行特性，拆解核心设计挑战，提出分层拓扑、协同控制、能量互济机制一体化的网络设计方案，结合工程实践案例，为多微电网系统的规模化落地提供技术与实操参考。
一、多微电网系统的核心定位与架构框架

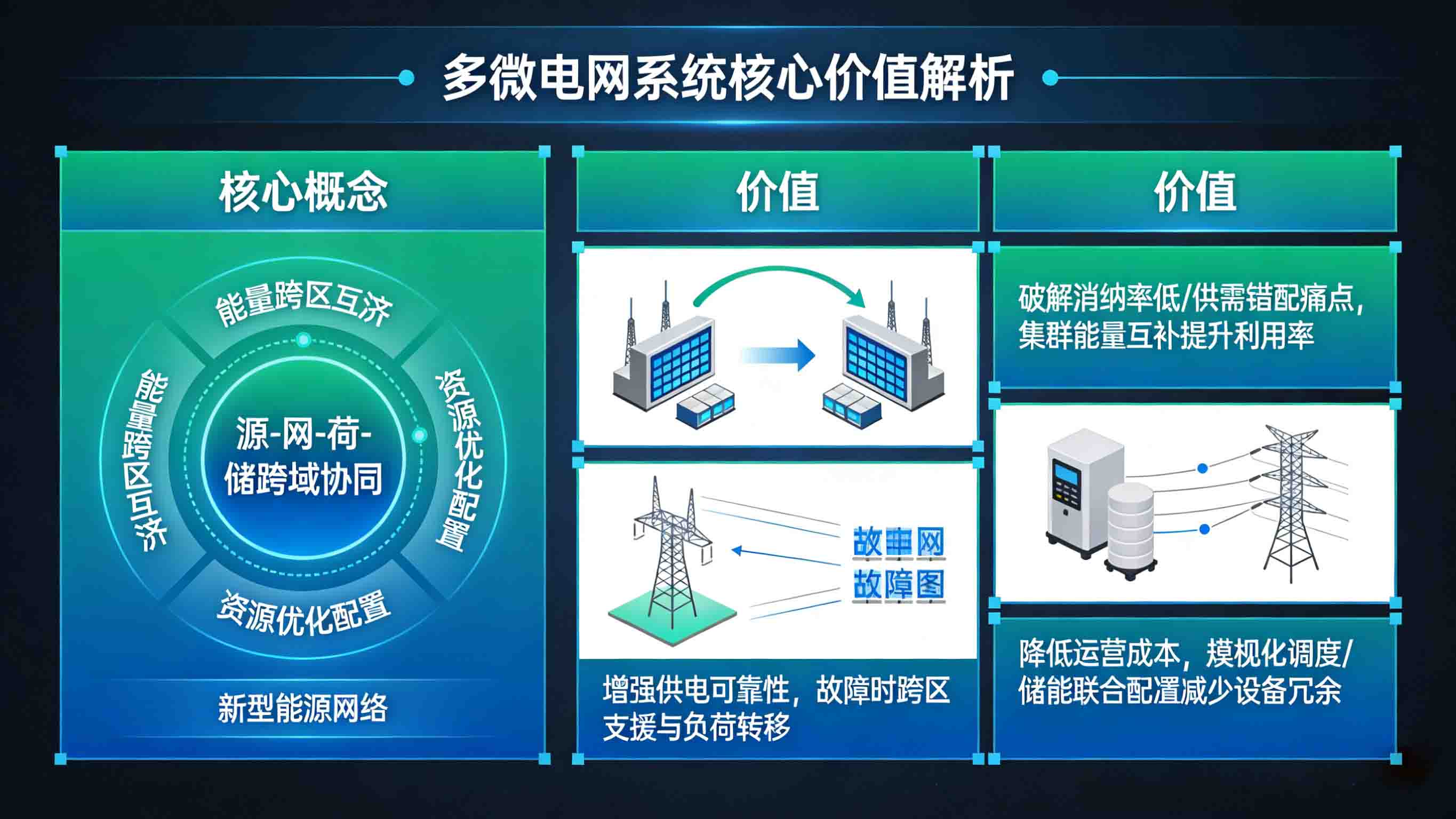

（一）核心定位：从 "单体独立" 到 "集群互联" 的能源网络升级多微电网系统并非单个微电网的简单叠加，而是以"源 - 网 - 荷 - 储跨域协同"为核心，以"能量跨区互济、资源优化配置"为目标的新型能源网络。
其核心价值体现在三方面：
- 一是破解单个微电网新能源消纳率低、能量供需错配的痛点，通过集群间能量互补提升整体利用率；
- 二是增强区域供电可靠性，实现故障时的跨区域支援与负荷转移；
- 三是降低整体运营成本，通过规模化调度、储能联合配置减少设备冗余投资，推动能源经济高效运行。其中，集群协同是多微电网的运行核心，涵盖拓扑协同、控制协同、资源协同三大维度；能量互济是多微电网的功能核心，包含功率互济、容量互济、故障互济三大层级，二者相辅相成，共同构成多微电网系统的核心运行逻辑。

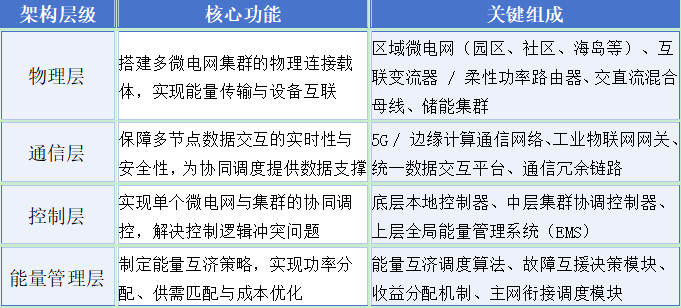

（二）核心架构框架：四层一体化网络设计多微电网系统的网络架构需实现 "物理互联、数据互通、控制协同、能量互济" 的深度融合，核心分为四大层级，各层级无缝衔接、协同运作：
表格：

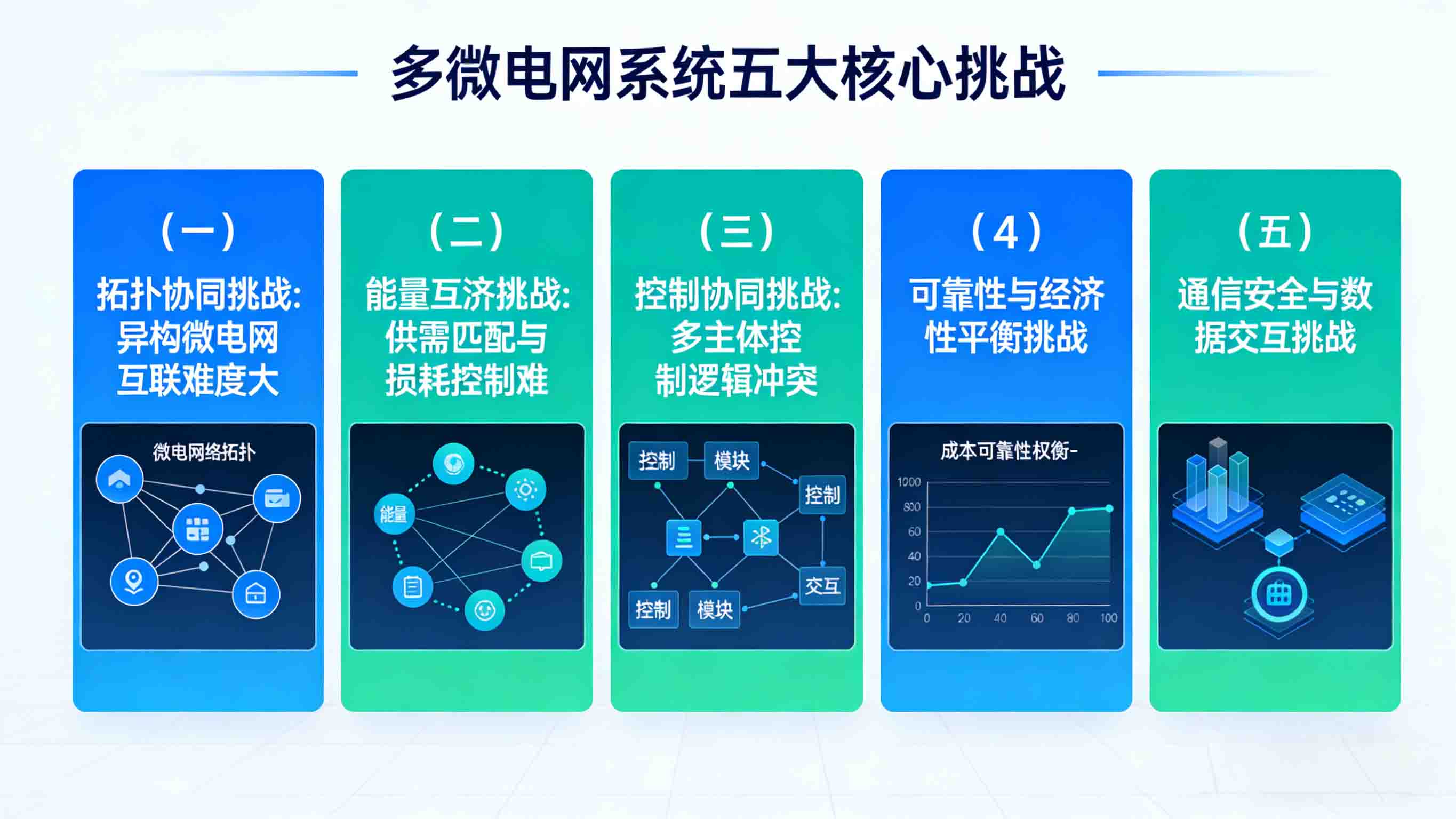

二、多微电网网络设计的核心挑战
多微电网系统涉及多类型、多区域微电网的互联与协同，相较于单个微电网，其网络设计面临更复杂的技术与工程挑战，核心集中在五大方面：
（一）拓扑协同挑战：异构微电网互联难度大
多微电网集群包含交流微电网、直流微电网、混合架构微电网等多种类型，拓扑结构异构性显著。传统单一拓扑设计无法适配多类型微电网的互联需求，易出现以下问题：
- 一是交直流子网互联节点过多，导致拓扑复杂度攀升，能量传输损耗增加；
- 二是区域微电网拓扑固定，缺乏灵活性，无法根据新能源出力、负荷变化动态调整互联关系；
- 三是电压等级不统一（如直流 380V/750V、交流 380V/10kV），设备兼容性差，互联适配成本高。
（二）能量互济挑战：供需匹配与损耗控制难
能量互济的核心是实现跨区域功率互补，但实际运行中存在两大难点：
- 一是新能源出力的随机性与负荷的波动性叠加，导致多微电网间能量供需错配，如某区域光伏出力高峰与另一区域工业负荷高峰错位，能量互济难以精准匹配；
- 二是能量跨区传输需经过多次交直流转换，若路径设计不合理，易造成额外损耗，抵消能量互济的节能效益；
- 三是故障场景下的能量互济响应滞后，孤岛微电网的负荷缺口无法快速填补。
（三）控制协同挑战：多主体控制逻辑冲突
单个微电网有独立的控制逻辑（如交流微电网的电压 / 频率控制、直流微电网的电压控制），多微电网集群需实现 "个体控制与集群控制" 的统一，但当前设计常面临冲突：
- 一是单个微电网的本地控制与集群全局调度脱节，导致功率分配失衡；
- 二是集群间通信延迟，控制指令传递滞后，无法快速应对新能源波动与负荷突变；
- 三是多主体（不同微电网运营商、电网企业）的控制目标不一致，协同调度的执行难度大。
（四）可靠性与经济性平衡挑战
多微电网网络设计需兼顾可靠性与经济性，但二者往往存在矛盾：
- 一是过度增加互联设备、冗余节点会提升建设与运维成本，降低投资回报率；
- 二是简化互联设计则会削弱能量互济能力与故障自愈性，导致供电可靠性下降；
- 三是区域微电网的负荷特性、新能源占比差异大，难以制定统一的可靠性标准与成本控制方案。
（五）通信安全与数据交互挑战
多微电网集群涉及多节点、多主体的数据交互，通信网络面临两大风险：
- 一是数据异构性（不同微电网采用不同通信协议）导致互通困难，影响协同调度效率；
- 二是通信网络易受网络攻击、数据篡改等安全威胁，威胁系统稳定运行；
- 三是边缘节点数据处理能力不足，导致实时数据传输卡顿，影响控制响应速度。

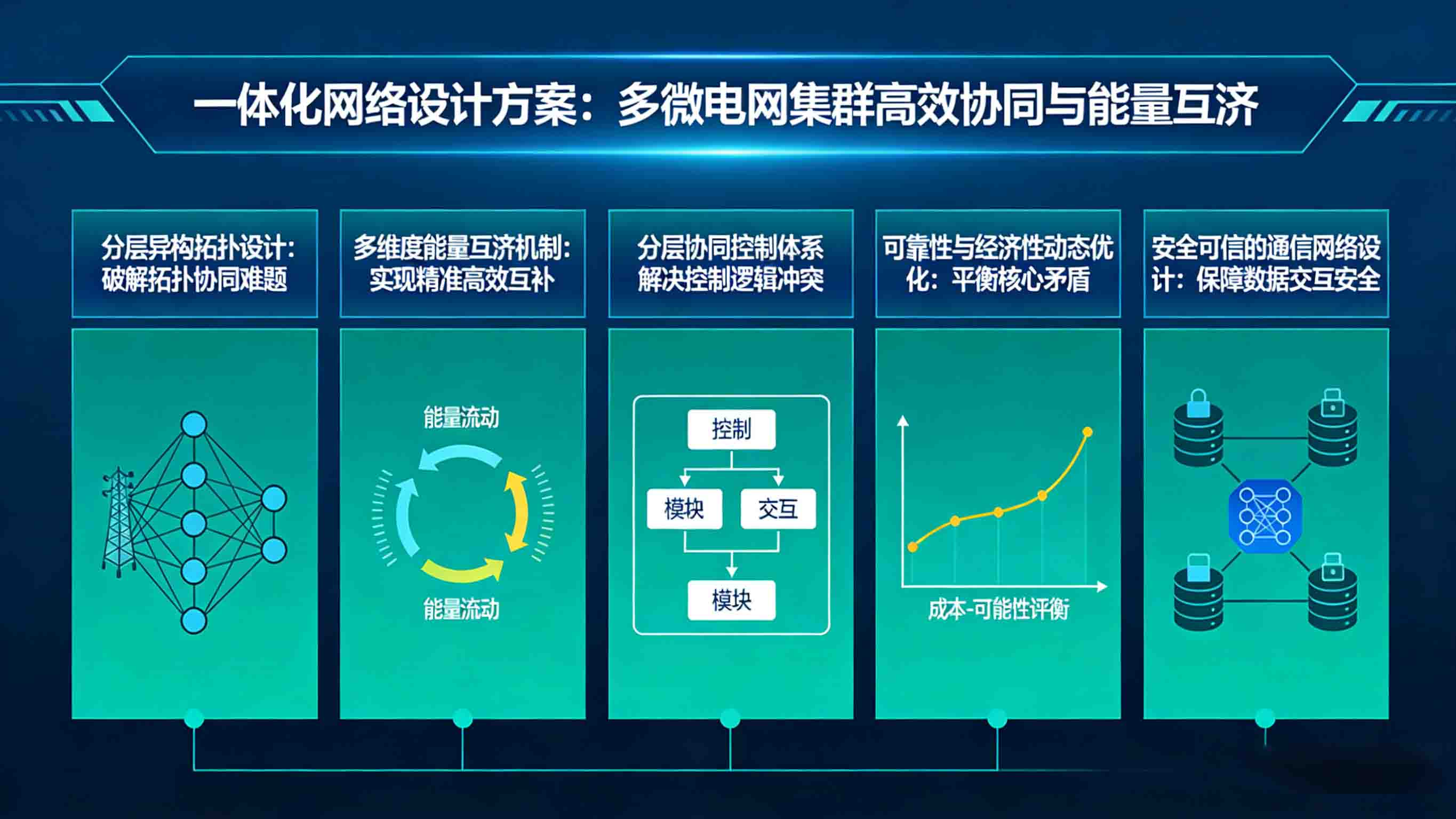

三、多微电网网络设计的核心解决方案
针对上述挑战，需构建 "分层拓扑为基、能量互济为核、协同控制为魂、安全经济为翼"的一体化网络设计方案，实现多微电网集群的高效协同与能量互济。
（一）分层异构拓扑设计：破解拓扑协同难题
核心思路是采用"分层模块化 + 场景化适配" 的拓扑设计，适配多类型微电网的异构特性，提升拓扑灵活性与适配性，具体分为三层：
- 区域微电网层：按场景划分为工业园区微电网、居民社区微电网、海岛离网微电网等，各区域采用适配自身需求的拓扑（如工业园区用 750V 直流 + 10kV 交流混合拓扑，社区用 380V 交直流混合拓扑），保持区域内拓扑的稳定性与高效性；
- 集群互联层 ：以柔性功率路由器 + 互联变流器为核心纽带，搭建跨区域互联网络，采用 "多电压等级分级互联" 设计 ------ 直流子网优先通过 DC/DC 变换器直接互联，交流子网通过 AC/DC/AC 双向变流器互联，减少能量转换损耗；同时采用模块化拼接设计，支持区域微电网的 "即插即用"，新增微电网时无需重构整体拓扑；
- 主网衔接层：设置并网 / 离网切换接口，通过柔性互联设备实现多微电网集群与主电网的衔接，保障并网模式下的余电上网与离网模式下的主网支援，提升系统适应性。
（二）多维度能量互济机制：实现精准高效互补
围绕 "功率互济、容量互济、故障互济" 三大层级，设计差异化的能量互济策略，解决供需匹配与损耗控制问题：
- 功率互济：精准匹配供需，提升消纳率基于新能源出力预测与负荷预测数据，制定跨区域功率互补方案：一是 "峰谷互济"，高负荷区域微电网从低负荷区域 / 储能集群获取功率，低出力区域从高新能源出力区域获取功率；二是 "就近互济"，优先实现区域内微电网间的能量互补，再通过集群互联层实现跨区域互济，减少长距离传输损耗；三是 "直流优先互济"，直流子网间直接进行功率交换，避免交直流转换带来的额外损耗。
- 容量互济：联合配置储能，降低冗余投资 整合多微电网的储能资源，构建集群储能池，实现容量共享：一是根据各区域储能需求，动态分配储能充放电策略，如某区域光伏出力高峰时，集群储能优先吸收多余电能，低谷时为高负荷区域放电；二是采用 "共享储能 + 分布式储能" 组合，减少单个微电网的储能配置容量，降低整体投资成本；三是结合虚拟电厂模式，将集群储能纳入主网需求响应，提升能量互济的经济效益。
- 故障互济：快速响应支援，保障供电可靠建立故障互援响应机制，实现孤岛微电网的负荷转移与功率补给：一是划分故障响应等级，根据微电网的负荷重要性（如工业核心负荷、居民民生负荷），优先保障关键负荷的能量供应；二是配置快速互联切换装置，故障发生时，0.1 秒内完成互联节点切换，由健康微电网向故障微电网输送功率；三是结合备用电源（如柴油发电机、氢能发电），构建 "主互济 + 备互济" 的双重保障体系。
（三）分层协同控制体系：解决控制逻辑冲突
构建"底层本地控制 + 中层集群协调 + 上层全局优化"的三级控制体系，实现单个微电网与集群的协同调控，解决控制逻辑冲突问题：
- 底层本地控制：保障个体稳定针对单个微电网的源、网、荷、储设备，配置独立本地控制器，实现设备自主调节：如光伏 MPPT 控制、储能 SOC 精准控制、负荷柔性启停控制，确保单个微电网在集群互联前的稳定运行，避免个体故障影响集群整体。
- 中层集群协调控制：实现子网联动 以互联变流器 / 柔性功率路由器为核心，配置集群协调控制器，采用下垂控制 + 模型预测控制（MPC） 组合策略：一是通过下垂控制实现交直流子网间的功率分配，维持母线电压稳定；二是通过 MPC 预测新能源出力与负荷变化，提前调整功率分配策略，将子网间功率转移响应时间控制在 0.3 秒内，快速应对波动。
- 上层全局优化控制：统筹集群调度依托全局能量管理系统（EMS），融合边缘计算与云计算技术：边缘计算负责处理区域微电网的实时数据，降低通信延迟；云计算负责集群整体调度，结合新能源预测、主网电价、故障状态，制定全局能量互济方案，实现 "源 - 网 - 荷 - 储" 的全域优化。同时引入数字孪生技术，构建多微电网数字镜像，实时模拟能量流动与控制过程，提前预判风险，优化调度策略。
（四）可靠性与经济性动态优化：平衡核心矛盾
采用 "模块化设计 + 动态调整 + 成本分摊"的思路，实现可靠性与经济性的动态平衡：
- 模块化互联设计：将互联设备、拓扑节点划分为标准化模块，根据区域微电网的规模、负荷特性按需配置模块，避免过度互联导致的成本增加；同时采用可插拔式设计，后期扩容时仅需新增模块即可，降低改造成本。
- 动态拓扑与控制调整：基于实时运行数据（新能源出力、负荷、SOC 状态），动态调整互联节点与功率分配策略，如新能源出力高峰时，增加高消纳区域与低负荷区域的互联；故障时，快速切换拓扑结构，实现故障隔离与负荷转移，提升系统可靠性。
- 收益分配机制：建立多微电网能量互济的收益分摊规则，明确跨区域能量交易的价格、成本分摊比例，保障各微电网运营商的利益，提升参与能量互济的积极性，实现经济可持续运行。
（五）安全可信的通信网络设计：保障数据交互安全
围绕 "数据互通、安全可控、实时高效"，优化通信网络设计：
- 统一数据交互标准：采用 IEC 61850、MQTT 等通用通信协议，解决多微电网数据异构问题，实现数据的标准化传输与解析；同时搭建统一数据交互平台，整合各区域微电网的运行数据、控制指令、能量数据。
- 安全防护体系：融合区块链、加密传输技术，保障数据交互的隐私与安全；设置防火墙、入侵检测系统，防范网络攻击与数据篡改；建立通信冗余机制，配置备用通信链路，避免单点故障导致的通信中断。
