【Unity Shader URP】色带渐变着色（Ramp Shading）实战教程

文章目录

- [0. 效果预览](#0. 效果预览)
- [1. 原理简述](#1. 原理简述)
- [2. 功能点](#2. 功能点)
- [3. 完整 Shader（可直接用）](#3. 完整 Shader（可直接用）)
- [4. 使用方法](#4. 使用方法)
- [5. 参数说明](#5. 参数说明)
- [6. 变体与扩展](#6. 变体与扩展)
- - [6.1 卡通二分着色（Cel Shading）](#6.1 卡通二分着色（Cel Shading）)
  - [6.2 多光源 Ramp](#6.2 多光源 Ramp)
  - [6.3 2D Ramp 贴图（多条件查表）](#6.3 2D Ramp 贴图（多条件查表）)
- [7. 常见问题](#7. 常见问题)
- [8. 性能建议](#8. 性能建议)

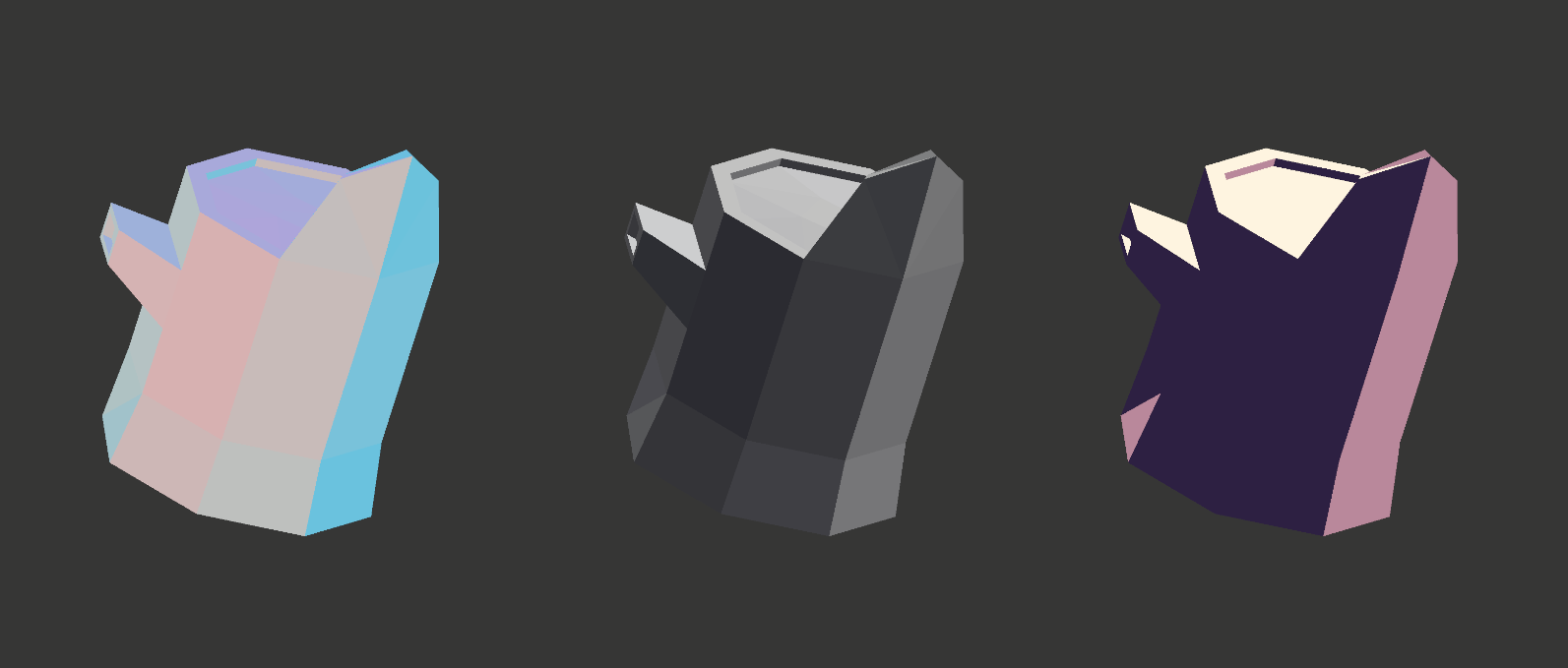

0. 效果预览

色带渐变着色（Ramp Shading）是最灵活的非真实感光照技巧之一：把 NdotL 当"索引"，用一张 1D 渐变贴图查表，让光影过渡完全由美术控制。卡通赛璐珞硬切、冷暖色调渐变、金属质感色带------换张贴图就换一种风格，代码不用动。

1. 原理简述

Ramp Shading 的本质：把 Lambert 光照的连续灰度值，映射到一张渐变贴图上查色，用贴图颜色代替数学公式决定明暗过渡。

标准 Lambert 着色的流程是：

hlsl 复制代码

float NdotL = dot(normalWS, lightDirWS);  // -1 ~ 1
float halfLambert = NdotL * 0.5 + 0.5;    // 映射到 0 ~ 1
finalColor = baseColor * halfLambert;       // 连续灰度过渡

Ramp Shading 只改了最后一步------不直接用 halfLambert 乘颜色，而是拿它当 UV.x 去采样一张渐变贴图：

hlsl 复制代码

float2 rampUV = float2(halfLambert, 0.5);            // halfLambert 做横轴坐标
half3 rampColor = SAMPLE_TEXTURE2D(rampTex, sampler_rampTex, rampUV).rgb;
finalColor = baseColor * rampColor;                    // 贴图颜色决定明暗

贴图的左端对应暗部（NdotL ≈ 0），右端对应亮部（NdotL ≈ 1）。贴图里画什么色阶，渲染就出什么过渡------硬切两色就是卡通，平滑渐变就接近 PBR，中间加一道亮色就是金属高光带。

2. 功能点

1D Ramp 查表着色：用 Half-Lambert 值采样渐变贴图，光影过渡完全由贴图控制
Half-Lambert 映射：NdotL 重映射到 0~1，消除背光面全黑问题
主贴图叠乘：保留模型原始纹理细节，Ramp 只控制明暗色调
Ramp 贴图可热替换：Inspector 里换一张渐变图就换一种风格，无需改代码
环境光补偿：叠加一层环境色，避免暗部纯黑
GPU Instancing：支持多实例合批渲染

3. 完整 Shader（可直接用）

hlsl 复制代码

Shader "Custom/RampShading_URP"
{
    Properties
    {
        // 主贴图（模型漫反射纹理）
        _BaseMap ("Base Map", 2D) = "white" {}
        // 主颜色叠乘
        _BaseColor ("Base Color", Color) = (1,1,1,1)

        // Ramp 渐变贴图（1D 查表，左=暗 右=亮）
        _RampTex ("Ramp Texture", 2D) = "white" {}
        // Ramp 影响强度（0=纯 Lambert，1=完全 Ramp 查表）
        _RampStrength ("Ramp Strength", Range(0, 1)) = 1.0

        // 环境光颜色（补偿暗部，避免全黑）
        _AmbientColor ("Ambient Color", Color) = (0.1, 0.1, 0.15, 1)
    }

    SubShader
    {
        Tags
        {
            "RenderPipeline" = "UniversalRenderPipeline"
            "Queue" = "Geometry"
            "RenderType" = "Opaque"
        }

        Pass
        {
            Name "RampShadingPass"
            Tags { "LightMode" = "UniversalForward" }

            Cull Back
            ZWrite On
            Blend Off

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag

            // GPU Instancing 支持
            #pragma multi_compile_instancing

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"
            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

            // =========================================================
            // 贴图声明
            // =========================================================
            TEXTURE2D(_BaseMap);    SAMPLER(sampler_BaseMap);
            TEXTURE2D(_RampTex);    SAMPLER(sampler_RampTex);

            // =========================================================
            // 材质属性（与 Properties 一一对应）
            // =========================================================
            float4 _BaseMap_ST;
            float4 _BaseColor;
            float4 _RampTex_ST;
            float  _RampStrength;
            float4 _AmbientColor;

            struct Attributes
            {
                float4 positionOS : POSITION;   // 模型空间顶点
                float3 normalOS   : NORMAL;     // 模型空间法线
                float2 uv         : TEXCOORD0;  // UV 坐标
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;  // 裁剪空间位置
                float2 uv          : TEXCOORD0;    // 传递 UV
                float3 normalWS    : TEXCOORD1;    // 世界空间法线
                UNITY_VERTEX_INPUT_INSTANCE_ID
                UNITY_VERTEX_OUTPUT_STEREO
            };

            // =========================================================
            // 顶点着色器：变换位置 + 传递世界空间法线
            // =========================================================
            Varyings vert(Attributes v)
            {
                Varyings o;
                UNITY_SETUP_INSTANCE_ID(v);
                UNITY_TRANSFER_INSTANCE_ID(v, o);
                UNITY_INITIALIZE_VERTEX_OUTPUT_STEREO(o);

                // 模型空间 → 裁剪空间
                o.positionHCS = TransformObjectToHClip(v.positionOS.xyz);
                // UV 变换（支持 Tiling / Offset）
                o.uv = TRANSFORM_TEX(v.uv, _BaseMap);
                // 模型空间法线 → 世界空间法线
                o.normalWS = TransformObjectToWorldNormal(v.normalOS);

                return o;
            }

            // =========================================================
            // 片元着色器：Half-Lambert → Ramp 查表 → 最终着色
            // =========================================================
            half4 frag(Varyings i) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(i);

                // ===== 1) 采样主贴图 =====
                half4 baseCol = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, i.uv);
                baseCol *= (half4)_BaseColor;

                // ===== 2) 获取主光源方向 =====
                Light mainLight = GetMainLight();
                float3 lightDirWS = normalize(mainLight.direction);

                // ===== 3) 计算 Half-Lambert =====
                float3 normalWS = normalize(i.normalWS);
                // NdotL：法线·光照方向，范围 -1 ~ 1
                float NdotL = dot(normalWS, lightDirWS);
                // Half-Lambert：映射到 0 ~ 1，消除背光面全黑
                float halfLambert = NdotL * 0.5 + 0.5;

                // ===== 4) Ramp 贴图查表 =====
                // 用 halfLambert 做 UV.x，0.5 做 UV.y（取贴图中间行）
                float2 rampUV = float2(halfLambert, 0.5);
                half3 rampColor = SAMPLE_TEXTURE2D(_RampTex, sampler_RampTex, rampUV).rgb;

                // ===== 5) 混合最终颜色 =====
                // _RampStrength 控制 Ramp 查表和普通 Lambert 的混合比例
                half3 lambert = (half3)(halfLambert * mainLight.color);
                half3 lighting = lerp(lambert, rampColor * mainLight.color, _RampStrength);
                // 叠加环境光补偿
                lighting += _AmbientColor.rgb;
                // 基础色 × 光照结果
                half3 finalColor = baseCol.rgb * lighting;

                return half4(finalColor, baseCol.a);
            }
            ENDHLSL
        }
    }
}

4. 使用方法

在 Unity 项目的 Assets/Shaders/ 下新建文件 RampShading_URP.shader，粘贴上方完整代码。
新建材质（Create → Material），Shader 选择 Custom/RampShading_URP。
准备 Ramp 渐变贴图：
- 打开 Photoshop / GIMP / 任意绘图工具
- 新建一张 256×1 的图片（宽 256 像素，高 1 像素）
- 从左到右画渐变：左端=暗部颜色，右端=亮部颜色
- 导出为 PNG，导入 Unity

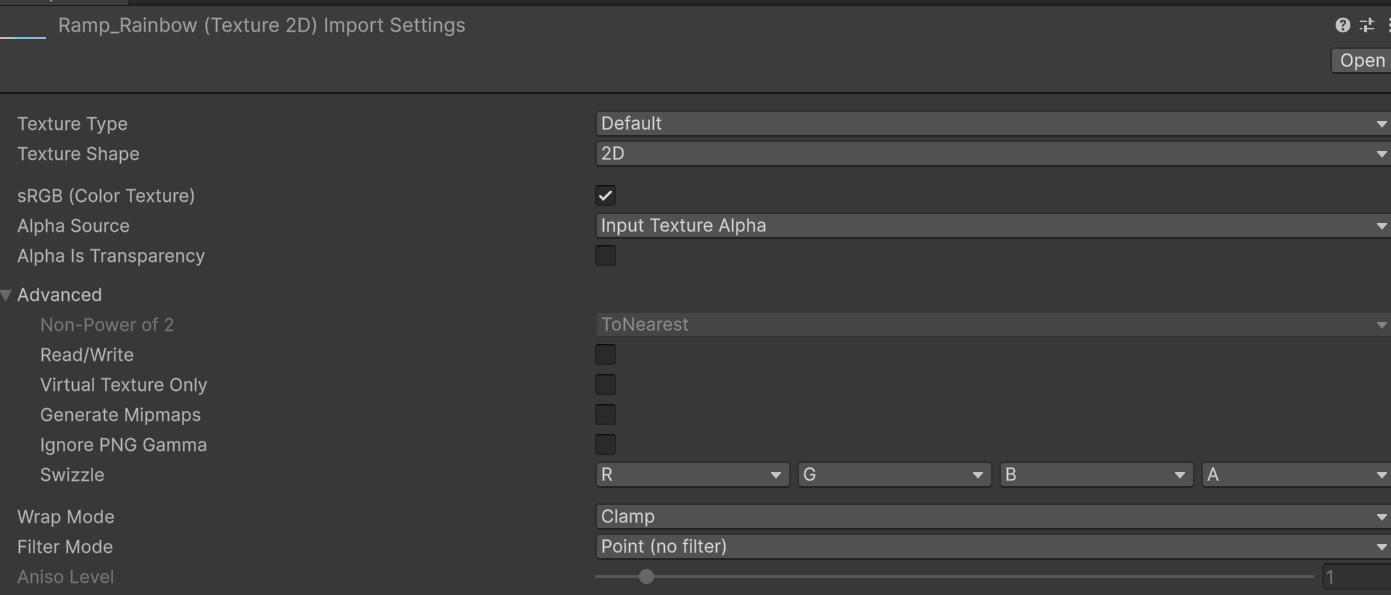

关键：Ramp 贴图的 Import Settings（不设会糊掉）：
- Wrap Mode → Clamp（防止边缘采样到对面的颜色）
- Filter Mode → Point （硬切风格）或 Bilinear（平滑渐变风格）
- 关闭 Generate Mip Maps（1D 查表不需要 Mip）

将材质赋给场景中的模型（球体、角色模型效果最明显）。

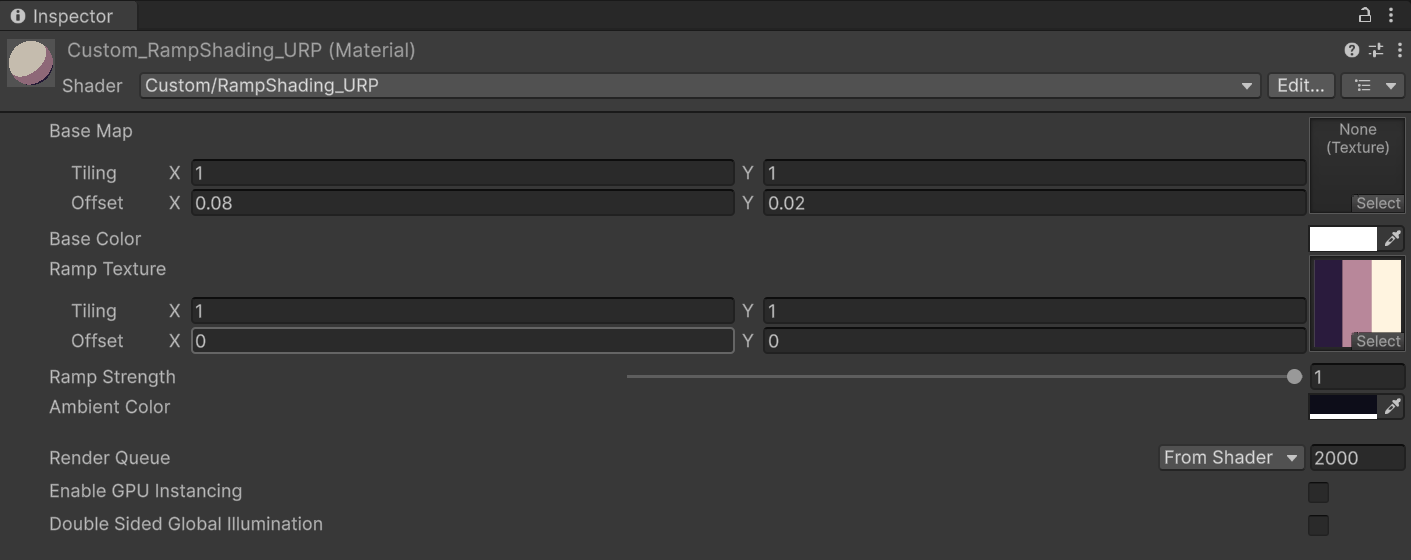

在 Inspector 中配置参数：
- Base Map：模型的漫反射贴图
- Ramp Texture：拖入刚才做的渐变贴图
- Ramp Strength：1.0 = 完全 Ramp 查表，0.5 可以和 Lambert 混合
- Ambient Color：暗部补色，推荐偏冷的深蓝 (0.05, 0.05, 0.1)

在场景中旋转光源方向，观察明暗分界处的色带变化------这就是 Ramp Shading 的核心视觉效果。

5. 参数说明

参数	类型	范围/默认值	说明
`_BaseMap`	2D	white	模型主贴图（漫反射纹理）
`_BaseColor`	Color	(1,1,1,1)	主颜色叠乘
`_RampTex`	2D	white	Ramp 渐变贴图，左=暗右=亮，建议 256×1
`_RampStrength`	Range(0,1)	1.0	Ramp 查表强度：0=纯 Lambert，1=完全 Ramp
`_AmbientColor`	Color	(0.1,0.1,0.15,1)	环境光补偿色，避免暗部纯黑

6. 变体与扩展

6.1 卡通二分着色（Cel Shading）

最简单的卡通风格------亮面和暗面只有两个色阶，硬切分界：

hlsl 复制代码

// 方法 A：用 step 替代 Ramp 贴图（不需要额外贴图）
half3 shadow = half3(0.4, 0.3, 0.5);   // 暗部色（偏紫）
half3 lit    = half3(1.0, 0.95, 0.9);   // 亮部色（偏暖）
float cel = step(0.5, halfLambert);      // halfLambert >= 0.5 ? 1 : 0
half3 rampColor = lerp(shadow, lit, cel);

也可以用 smoothstep(0.48, 0.52, halfLambert) 做一个极窄的软过渡，避免锯齿。

6.2 多光源 Ramp

当前代码只用了主光源。如果需要额外光源（点光源等）也走 Ramp 查表：

hlsl 复制代码

// 在 frag 中，主光源计算之后追加
uint additionalLightCount = GetAdditionalLightsCount();
for (uint idx = 0; idx < additionalLightCount; idx++)
{
    Light addLight = GetAdditionalLight(idx, positionWS);
    float addNdotL = dot(normalWS, normalize(addLight.direction));
    float addHalf  = addNdotL * 0.5 + 0.5;
    half3 addRamp  = SAMPLE_TEXTURE2D(_RampTex, sampler_RampTex, float2(addHalf, 0.5)).rgb;
    // 乘以光源颜色和衰减
    lighting += addRamp * addLight.color * addLight.distanceAttenuation;
}

需要在 Varyings 中传递 positionWS，并在顶点着色器中计算。

6.3 2D Ramp 贴图（多条件查表）

用一张 256×N 的 2D Ramp 贴图，UV.x 仍用 halfLambert，UV.y 用另一个参数（如粗糙度、海拔、生命值百分比等）：

hlsl 复制代码

// 例：UV.y 用材质的 _RampRow 参数选择 Ramp 行
float2 rampUV = float2(halfLambert, _RampRow);
half3 rampColor = SAMPLE_TEXTURE2D(_RampTex, sampler_RampTex, rampUV).rgb;

这样一张贴图就能存多种光影风格，运行时通过 _RampRow 切换。

7. 常见问题

Q: Ramp 贴图效果和预期不一致，明暗分界位置偏了？

A: 检查贴图的 Wrap Mode 是否设为 Clamp。如果是 Repeat，halfLambert 在 0 和 1 附近会采样到贴图另一端的颜色，导致边缘出现错误色带。

Q: 想要硬切卡通风格，但过渡还是有模糊？

A: 把 Ramp 贴图的 Filter Mode 改为 Point (no filter)。Bilinear/Trilinear 会在相邻像素之间插值，把硬切的色阶边界平滑掉。

Q: 模型背光面完全是 Ramp 贴图最左端的颜色，太暗/太脏？

A: 两个解法：① 调大 _AmbientColor 补亮暗部；② 修改 Ramp 贴图左端的颜色，让暗部也有明确的色调（比如冷紫色、深蓝色），不要用纯黑。

Q: 场景里没有灯光，模型全黑？

A: 这个 Shader 依赖场景主光源（GetMainLight()）计算 NdotL。确保场景中有一个 Directional Light，并且 URP 的 Lighting 设置中主光源没有被禁用。

Q: Ramp 贴图需要很高分辨率吗？

A: 不需要。Ramp 本质是一维查表，256×1 完全够用。即使做 2D Ramp（多行），256×16 也绰绰有余。文件极小，运行时采样开销可忽略。

8. 性能建议

采样开销极低：Ramp 查表只增加一次 texture fetch（256×1 贴图常驻缓存），对帧率几乎无影响。
关闭 Mip Maps ：Ramp 贴图是 1D 查表，生成 Mip 没有意义，反而会在远处模糊掉色阶边界。Import Settings 中关掉 Generate Mip Maps。
Clamp 模式必选：Wrap Mode 设为 Clamp 不只是视觉正确性问题，也避免了边缘采样穿越到另一端带来的额外缓存未命中。
合批友好 ：单 Pass Opaque Shader，不影响 SRP Batcher。如果多个物体共用同一张 Ramp 贴图和材质，可以正常合批。如果需要不同风格但想保持合批，用 2D Ramp + MaterialPropertyBlock 设置不同的 _RampRow。
移动端安全 ：整个 Shader 没有复杂数学运算，最重的计算就是一个 dot 和一次贴图采样，低端手机也能流畅运行。
