模拟世界以连续、无限精细的形态存在------如山顶远眺时连绵起伏的山脉，其轮廓自然衔接、渐变无界；而数字世界则通过离散化的信息单元实现对物理世界的映射------正如相机快门定格的画面，由无数独立像素点构建而成。
模数转换器（ADC）作为连接模拟与数字世界的核心器件，承担着将物理世界的连续信号转化为数字系统可处理离散信号的关键使命。若将传感器视为数字系统的"感知终端"，则ADC堪称衔接感知与运算核心的"信号传输链路"。缺乏这一关键环节，即便性能卓越的处理器，也无法对声音振动、光线变化、温度波动等物理现象进行有效感知与处理。本文将聚焦ADC的核心原理与关键概念，为后续技术解析奠定基础。
一、模拟信号的数字化映射：ADC的核心使命

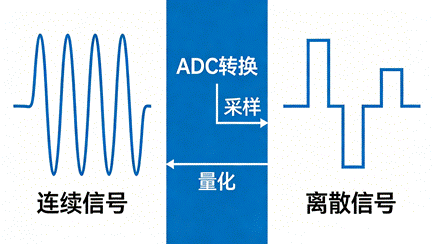

理解ADC的核心功能，可通过"山脉数字化建模"的类比展开：自然山脉的连续轮廓对应模拟信号，而数字化建模过程需通过离散采样实现精准复刻，ADC的核心任务即通过采样率与分辨率的参数配置，完成模拟信号到数字信号的精准转换。这一过程本质是将连续、无限的模拟量，转化为离散、有限的数字量，为数字系统的运算与处理提供基础。
二、关键参数解析：采样率与分辨率
采样率------时间维度的离散化精度
采样率的定义为ADC单位时间内对模拟信号的采集次数，单位以"次/秒"或SPS（Samples Per Second）表示，其核心作用是实现时间维度的信号离散化。

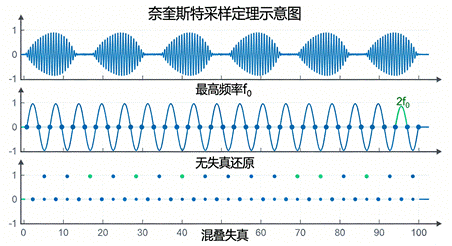

采样率的设计遵循奈奎斯特采样定理------该定理由美国电信工程师H.奈奎斯特于1928年提出，明确要求采样频率需不低于信号最高频率的两倍，方可实现信号的无失真还原，这一最低采样频率被称为"奈奎斯特频率"。
在实际应用中，采样率的选择需匹配信号特征：例如人类听觉的频率上限为20kHz，为保证音频信号还原质量，CD音质标准采用44.1kHz采样率，既满足奈奎斯特定理要求，又预留了充足的工程冗余。若采样率未达到定理要求，将引发"混叠效应"------低频虚假信号混入真实信号，导致信号还原失真，类似高速旋转的车轮在视觉上呈现反向转动的错觉。
分辨率------幅值维度的量化精度
分辨率是衡量ADC幅值量化精细程度的核心指标，通常以"位（Bit）"为单位，主流规格包括8位、12位、16位及24位等。其本质是将ADC的输入电压量程（如0~5V）划分为2ⁿ个均等量化区间，每个区间对应的电压值即为最小量化单位（1 LSB）。

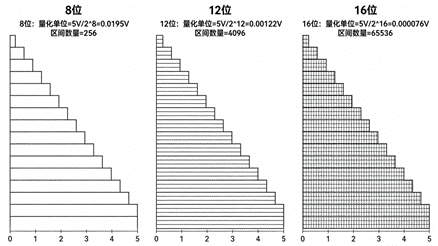

不同分辨率对应的量化精度如下：
8位ADC：将量程划分为256个量化区间，最小量化单位约为5V÷256≈19.5mV；
12位ADC：将量程划分为4096个量化区间，最小量化单位约为5V÷4096≈1.22mV；
16位ADC：将量程划分为65536个量化区间，最小量化单位约为5V÷65536≈0.076mV（76µV）。
量化精度直接决定信号还原质量：分辨率越高，量化区间越细密，对模拟信号幅值变化的刻画越精准，量化误差越小。例如在物理量测量场景中，8位ADC仅能分辨数十米级的高度差，而16位ADC可实现厘米级的精度感知。
采样率与分辨率的工程权衡

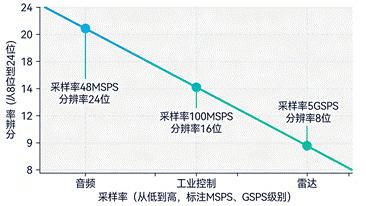

在ADC设计中，采样率与分辨率存在固有约束关系：追求超高采样率（如百GSPS级别）时，需以牺牲分辨率为代价；而实现超高分辨率（如24位）时，采样率往往受到显著限制。这种权衡关系类似摄影技术：高速连拍模式下的成像像素通常低于静态拍摄。工程设计的核心任务，是根据具体应用场景的性能需求，实现两者的最优匹配。
三、ADC的完整转换过程：四步式数字化实现
为清晰呈现ADC的工作机制，以下结合具体参数场景，拆解"采样-保持-量化-编码"的完整转换流程，让核心原理更具实操性。
场景设定
输入模拟电压：3.2V；
参考电压（满量程）：5V；
ADC分辨率：3位（为简化计算，实际应用中极少采用）。
第一步：采样与保持（Sample & Hold）

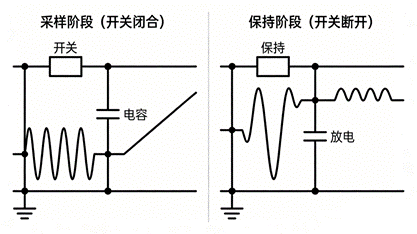

在采样时钟的上升沿触发下，ADC内部的采样开关瞬间闭合，对输入模拟电压（3.2V）进行瞬时采集。由于模数转换存在固有延迟，需通过"保持"环节确保转换期间输入电压的稳定性------采样开关闭合后，采集到的3.2V电压存储于内部保持电容，随后开关断开，电容将该电压值保持恒定，为后续量化环节提供稳定输入。
第二步：量化（Quantization）

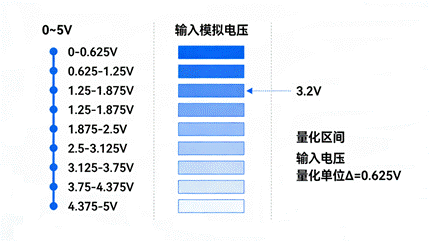

量化是将连续模拟电压映射至离散量化区间的核心环节。对于3位ADC，满量程5V被划分为2³=8个量化区间，每个区间的电压宽度（量化单位Δ）为5V÷8=0.625V，各量化区间的电压范围如下：
区间0：0V ~ 0.625V；
区间1：0.625V ~ 1.25V；
区间2：1.25V ~ 1.875V；
区间3：1.875V ~ 2.5V；
区间4：2.5V ~ 3.125V；
区间5：3.125V ~ 3.75V；
区间6：3.75V ~ 4.375V；
区间7：4.375V ~ 5.0V。
本次采集的3.2V电压落在区间5（3.125V ~ 3.75V）范围内，量化过程需将连续电压值归入离散区间，由此产生的误差称为"量化误差"。现代ADC普遍采用"四舍五入"量化策略，将最大量化误差控制在±0.5 LSB以内，确保误差可控。
第三步：编码（Encoding）
编码环节将量化后的区间序号转换为二进制数字代码，3位ADC的区间与二进制代码映射关系如下：
区间0：000；
区间1：001；
区间2：010；
区间3：011；
区间4：100；
区间5：101；
区间6：110；
区间7：111。
据此，3.2V模拟电压最终被编码为二进制数字信号"101"。需说明的是，现代ADC的输出代码多采用二进制补码形式，以适配处理器的带符号运算需求------例如差分输入ADC中，0V输入对应中间代码（如0x800000），正电压对应大于中间代码的数值，负电压对应小于中间代码的数值。
总结
ADC的核心原理围绕"模拟信号离散化"展开，采样率与分辨率作为两大关键参数，分别决定了时间维度与幅值维度的转换精度，而"采样-保持-量化-编码"四步流程则构成了数字化转换的完整链路。理解这些核心概念与过程，是掌握ADC技术架构、应用场景及历史演进的基础，也为后续深入探讨ADC的多样化架构与行业应用提供了理论支撑。
