一、SPI 通信协议

1.1 简介

SPI（Serial Peripheral Interface，串行外设接口） 是由 Motorola 公司于上世纪 80 年代推出的一种同步串行通信总线，主要用于微控制器与各类外围芯片之间的短距离、高速数据传输，广泛应用于 Flash、传感器、显示屏、ADC、DAC 等外设通信场景。

SPI 采用主从架构，通信过程由主机统一控制，标准硬件接口包含 4 根核心通信线：

SCK（Serial Clock）： 串行时钟线，由主机产生并输出时钟信号，控制数据传输速率与同步节拍；
MOSI（Master Output Slave Input）： 主机输出、从机输入数据线，负责主机向从机发送数据；
MISO（Master Input Slave Output）： 主机输入、从机输出数据线，负责从机向主机回传数据；
SS（Slave Select，也常称 CS/Chip Select）： 从机片选线，由主机拉低（通常低电平有效）选中对应从机，未被选中的从机处于高阻态，不参与通信。

该协议具备同步、全双工的通信特性： 同步体现在数据收发严格跟随 SCK 时钟同步进行，无需额外校验同步时序；全双工则支持通信双方在同一时钟周期内同时完成数据发送与接收，传输效率较高。

SPI 支持一主多从的总线拓扑结构，单主机可通过扩展多条独立 SS 线，分别挂载多个从设备，实现一对多通信；部分场景下也可通过菊花链方式连接从设备，简化硬件布线。

此外，SPI 无固定的通信速率上限，可根据主机与从机性能灵活配置时钟频率，传输速度远高于 I2C 等同步总线；但协议本身无内置应答机制、地址校验和流控机制，可靠性相对较弱，且仅支持短距离板级通信，同时多从机模式下会占用更多主机 IO 端口。

1.2 SPI 与 I2C 通信协议的异同

SPI 和 I2C 均为主从式同步串行通信总线 ，常用于 MCU 与外设的板级通信。SPI 追求高速全双工 ，硬件简单但占用 IO 较多；I2C 追求极简布线、多设备方便管理，速度相对更低。下面用表格清晰对比两者区别、特点与优势：

对比项	SPI 通信协议	I2C 通信协议
全称	Serial Peripheral Interface	Inter Integrated Circuit
信号线	SCK、MOSI、MISO、CS	SCL、SDA
通信方式	同步、全双工	同步、半双工
主从结构	一主多从	多主多从
设备选择	硬件片选 CS，无地址	软件地址寻址（7 / 10 位）
传输速率	高，可达几十 MHz	较低，标准 100k / 400k Hz
时钟控制	主机任意控制时钟	主机控制，有总线仲裁
应答机制	无内置应答	有 ACK / NACK 应答
总线占用	多从机需多个 CS 引脚	所有设备共用两根线
协议复杂度	协议简单、无流控	协议较完整，支持仲裁、流控
主要优势	速度快、全双工、实时性好	省 IO、布线简单、多设备易扩展
典型缺点	多从机占用 IO 多、无应答	速率受限、半双工、时序复杂
典型应用	Flash、屏幕、高速 ADC / DAC	传感器、RTC、小型 EEPROM

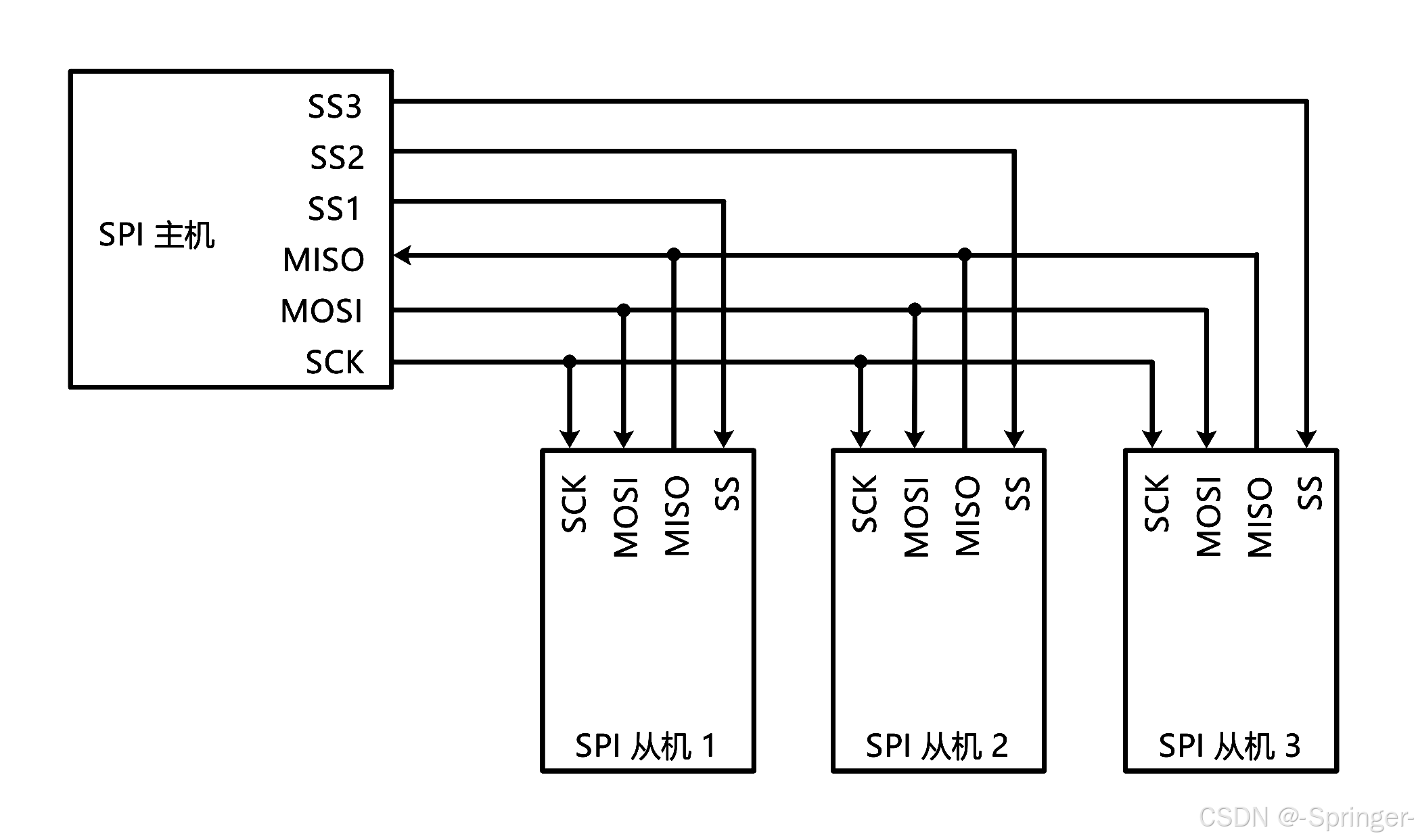

1.3 SPI 硬件电路

SPI 协议典型的一主多从硬件拓扑结构，核心遵循 "共享总线 + 独立片选" 的设计原则 。所有 SPI 从设备的 SCK（串行时钟）、MOSI（主机输出从机输入）、MISO（主机输入从机输出）引脚均并联连接，统一接入 SPI 主机的对应引脚：主机通过 SCK 向所有从机输出同步时钟，保障数据传输的时序对齐；MOSI 总线由主机向所有从机广播发送数据；MISO 总线则由各从机分时向主机回传数据，未被选中的从机需将 MISO 引脚置为高阻态，避免总线信号冲突。

为实现多从机的独立寻址 ，主机额外引出多条独立的 SS（Slave Select，从机片选）控制线，分别一对一连接至每个从机的 SS 引脚，通过拉低目标从机的 SS 引脚（通常低电平有效）完成从机选中，未被选中的从机保持 SS 高电平，不参与总线通信。

在引脚电气配置上，主机的 SCK、MOSI、SS 引脚，以及从机的 SCK、MOSI、SS 引脚需配置为推挽输出，以提供稳定的电平驱动能力，保障时钟、片选与发送数据的传输质量；主机的 MISO 输入引脚，以及从机的 MISO 引脚需配置为浮空输入或上拉输入，适配 MISO 总线的高阻态切换，提升总线抗干扰能力。

该电路结构充分发挥了 SPI 高速全双工、时序简单的优势，适用于 Flash、显示屏、高速 ADC 等对传输速率要求较高的板级外设通信场景，同时需注意从机数量受主机 IO 引脚资源限制，且需严格规避未选中从机的 MISO 总线冲突问题。

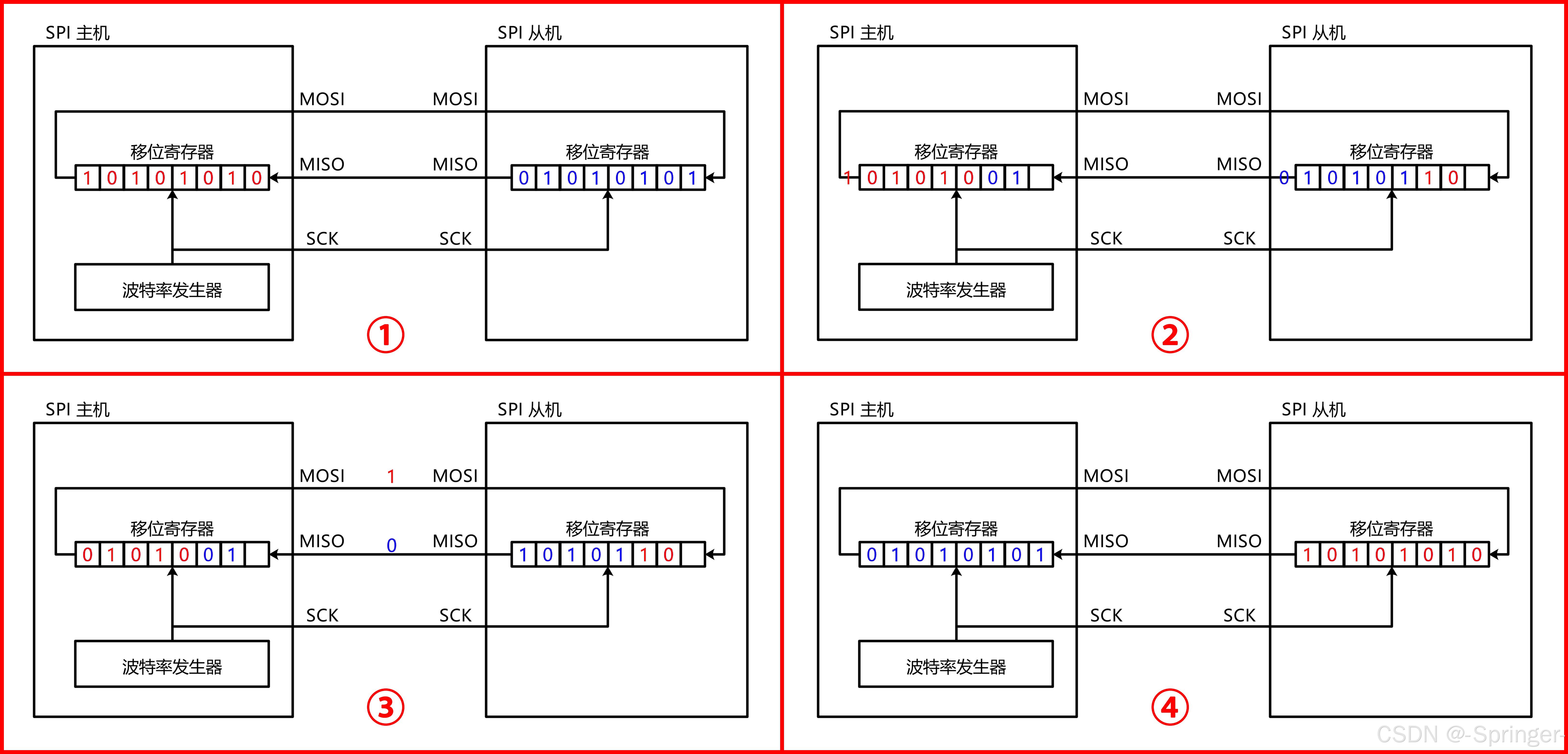

1.4 SPI 移位示意图

SPI 通信的核心本质是主从设备移位寄存器的同步全双工数据交换 ，整个过程由主机波特率发生器生成的 SCK 时钟严格驱动，以 8 位为基本传输单元，实现主从双方数据的双向同步流转。

初始状态下，主机移位寄存器预置待发送数据10101010，从机移位寄存器预置反馈数据01010101，双方移位寄存器均处于就绪状态。当 SCK 时钟开始驱动移位过程，第一个时钟边沿触发时，主机将移位寄存器的最高位 1 经 MOSI 线输出至从机，同时从机将自身移位寄存器的最高位 0 经 MISO 线输出至主机，主从双方同步完成 1 位数据的移位输出。

随着后续 7 个时钟周期依次推进，主从移位寄存器持续沿同一方向逐位右移：主机通过 MOSI 总线将10101010的剩余位依次发送至从机，从机则通过 MISO 总线将01010101的剩余位逐位回传至主机，每一个时钟周期均同步完成 "主机发位、从机收位" 与 "从机发位、主机收位" 的双向数据交互。

经过 8 个完整的时钟周期后，主从移位寄存器完成全部 8 位数据的交换：主机移位寄存器最终接收从机发送的01010101，从机移位寄存器则接收主机发送的10101010，本次字节级数据传输圆满结束。整个过程充分体现了 SPI 同步、全双工的核心特性，SCK 时钟作为统一 "节拍器" 确保主从设备数据传输时序严格对齐，移位寄存器的逐位交互则构建了高效的双向数据通道，可广泛应用于高速外设通信场景。

1.5 SPI 时序基本单元

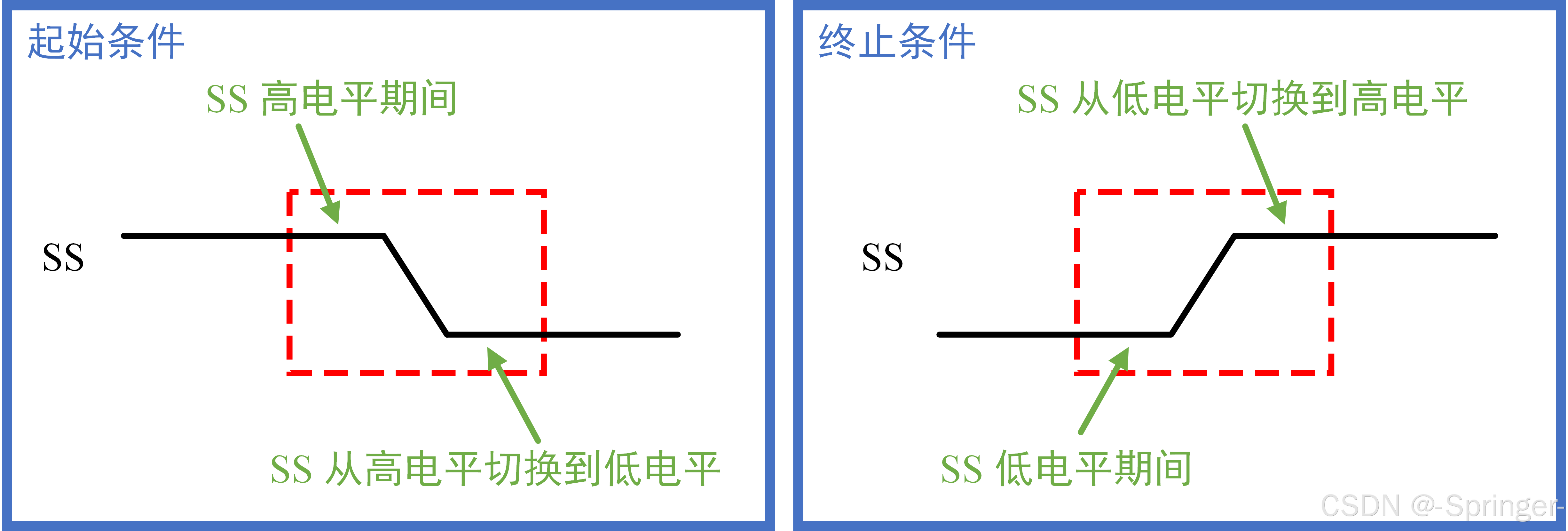

（1）起始条件 & 终止条件
起始条件：SS 从高电平 切换到低电平 。终止条件：SS 从低电平 切换到高电平。

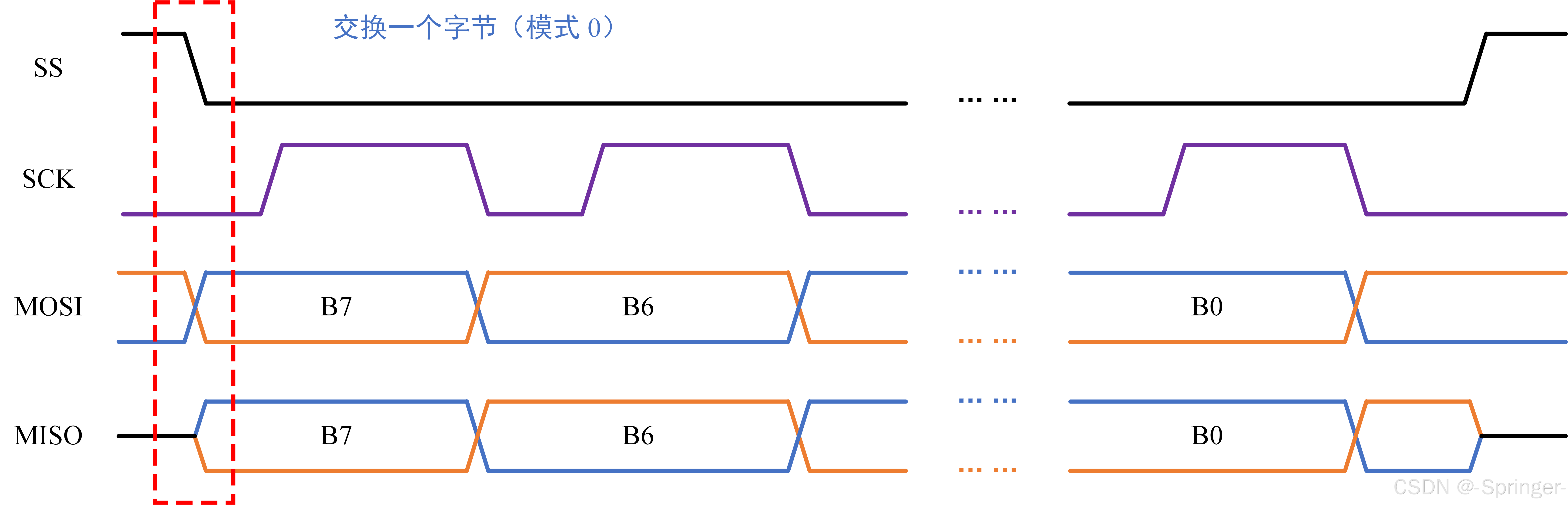

（2）交换一个字节（模式 0）
CPOL = 0：空闲状态时，SCK 为低电平 。 CPHA = 0：SCK 第一个边沿移入数据 ，第二个边沿移出数据。

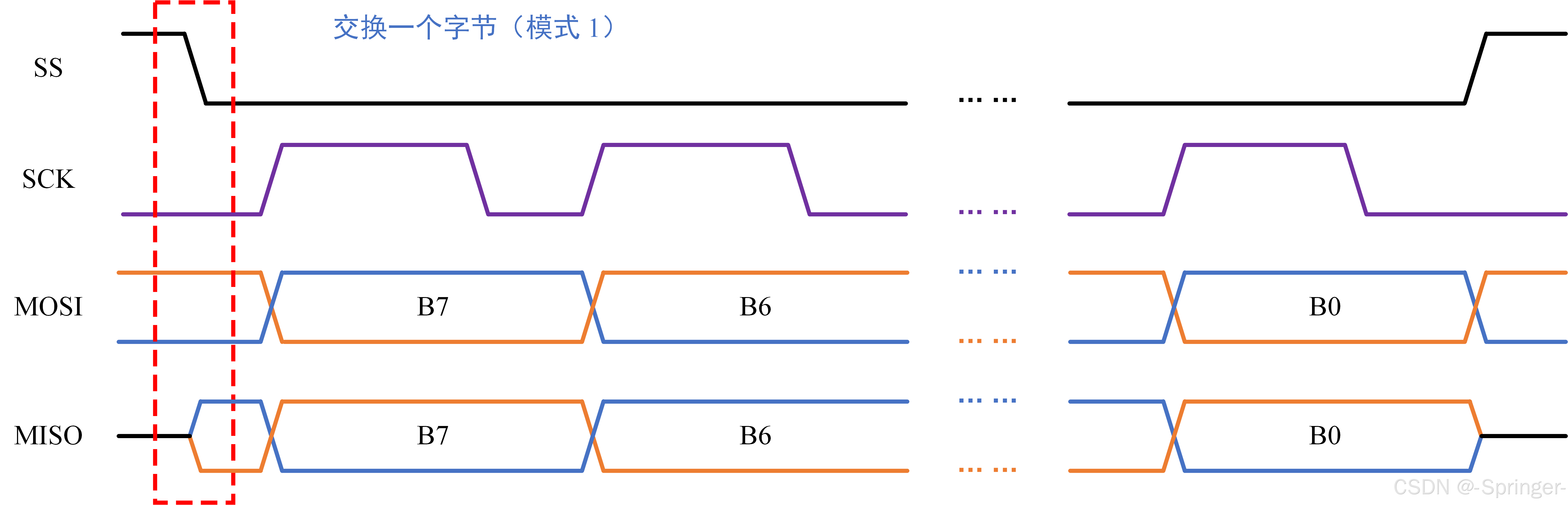

（3）交换一个字节（模式 1）
CPOL = 0：空闲状态时，SCK 为低电平 。 CPHA = 1：SCK 第一个边沿移出数据 ，第二个边沿移入数据。

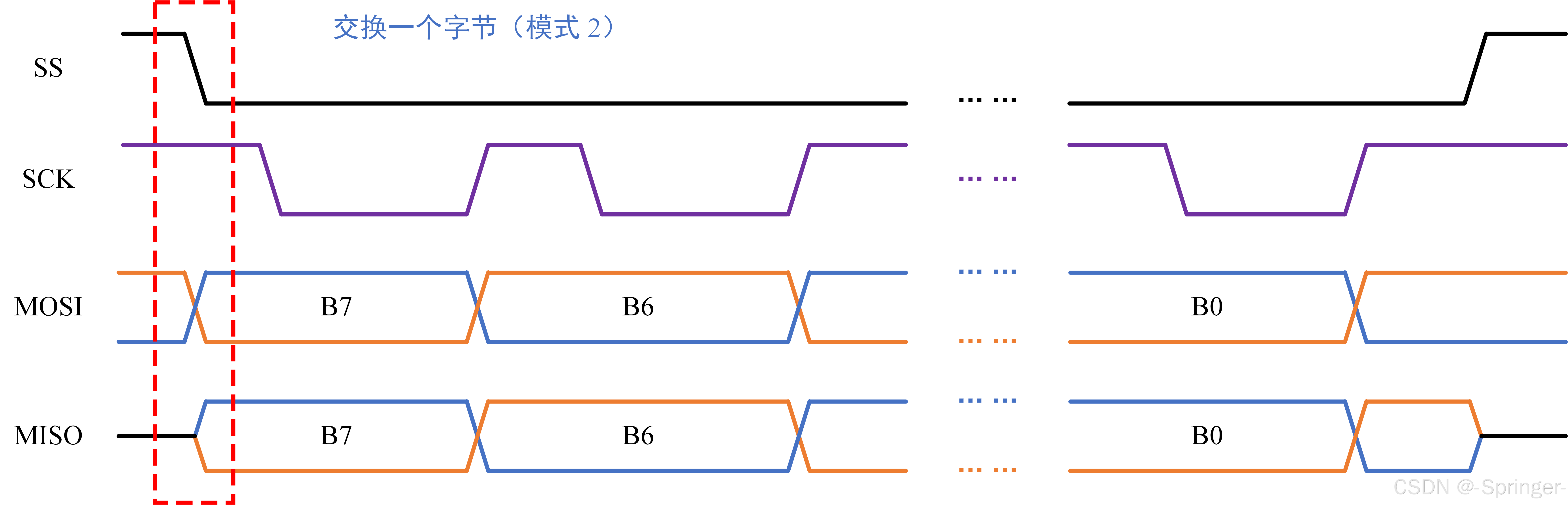

（4）交换一个字节（模式 2）
CPOL = 1：空闲状态时，SCK 为高电平 。 CPHA = 0：SCK 第一个边沿移入数据 ，第二个边沿移出数据。

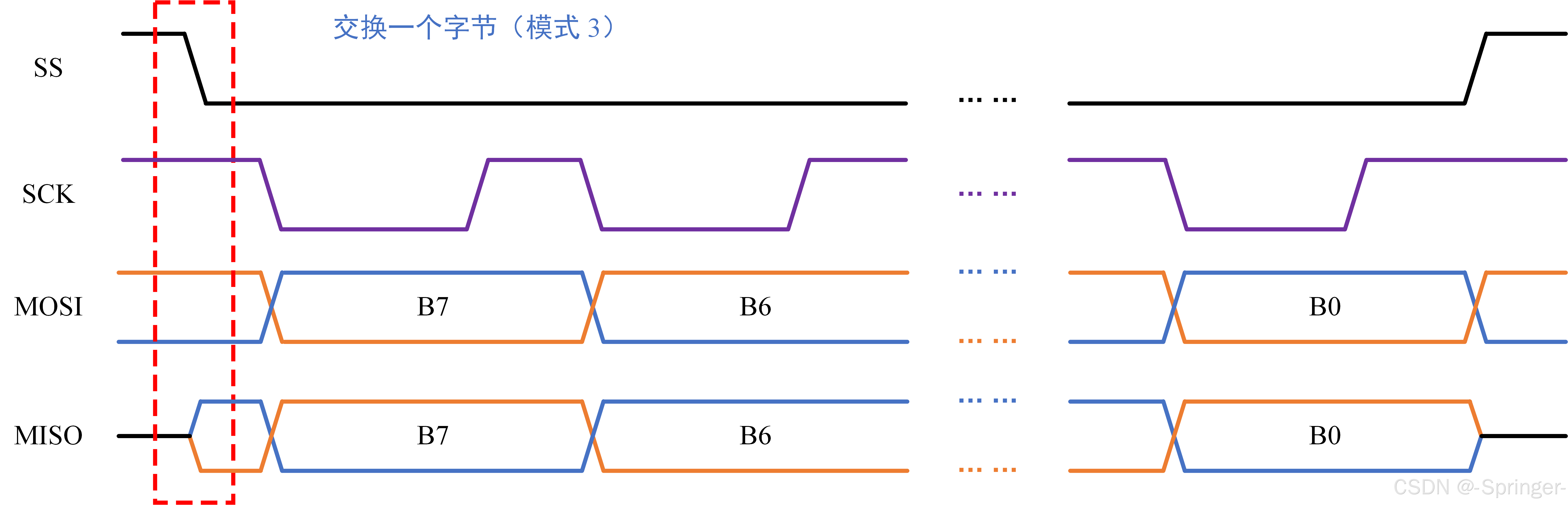

（5）交换一个字节（模式 3）
CPOL = 1：空闲状态时，SCK 为高电平 。 CPHA = 1：SCK 第一个边沿移出数据 ，第二个边沿移入数据。

1.6 SPI 时序样例

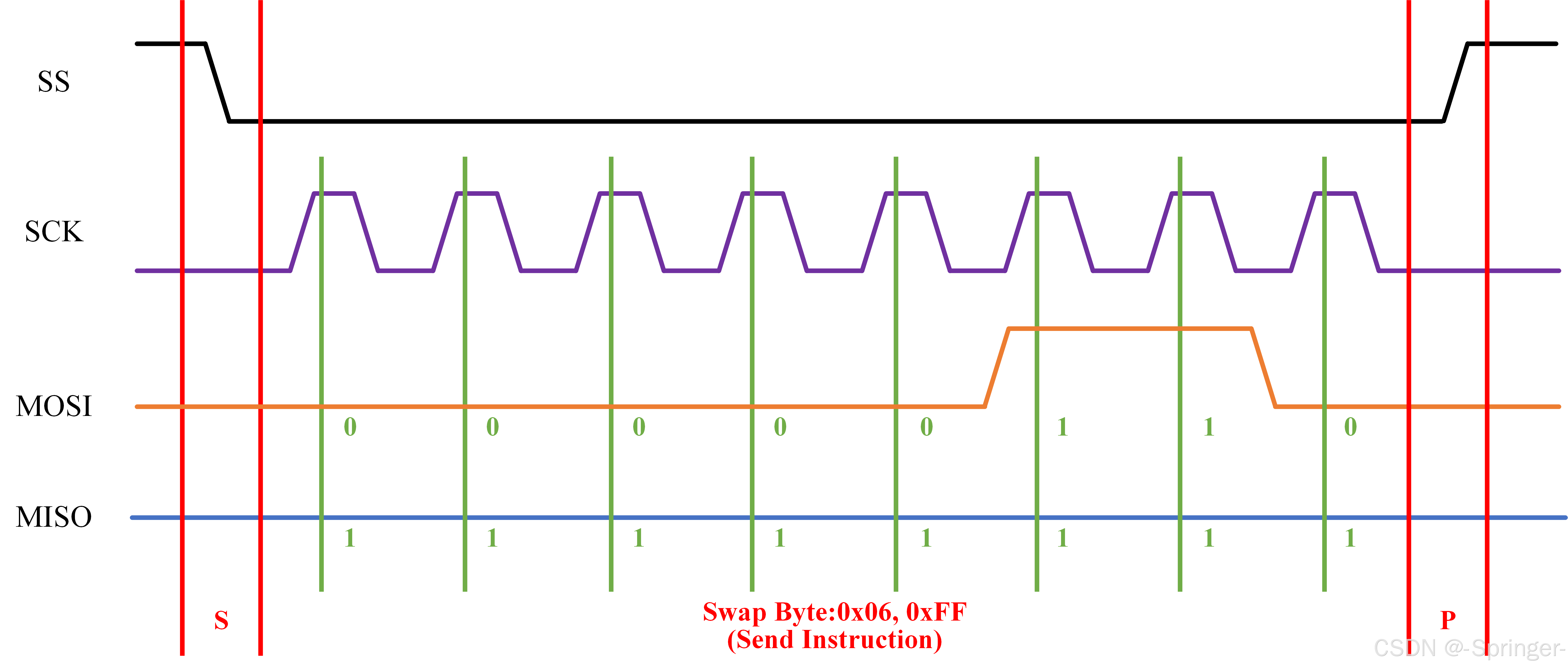

发送指令
向 SS 指定的设备，发送指令（0x06）。

指定地址写
向 SS 指定的设备，发送写指令（0x02），随后在指定地址（Address[23:0]）下，写入指定数据（Data）。

指定地址读
向 SS 指定的设备，发送读指令（0x03），随后在指定地址（Address[23:0]）下，读取从机数据（Data）。

二、串行外设接口闪存存储器

2.1 W25Q64 简介

W25Q64 是华邦电子（Winbond）W25Qxx 系列非易失性存储器的核心型号，该系列芯片以低成本、小型化、使用便捷为核心优势，采用 Nor Flash 闪存介质，支持多模式 SPI 通信，涵盖多种存储容量规格，W25Q64 自身存储容量为 64Mbit（8MByte），广泛应用于数据存储、字库存储、固件程序存储等场景，是嵌入式系统、消费电子、工业控制等领域的主流存储解决方案。

参数类别	具体内容
所述系列	W25Qxx系列（非易失性存储器，低成本、小型化、使用简单）
存储介质	Nor Flash（闪存），非易失性，断电数据不丢失，支持快速读取
时钟频率	标准SPI：80MHz；Dual SPI：160MHz；Quad SPI：320MHz
自身存储容量（24 位地址）	64Mbit / 8MByte
W25Qxx 系列全容量规格（24 位地址）	W25Q40：4Mbit/512KByte W25Q80：8Mbit/1MByte W25Q16：16Mbit/2MByte W25Q32：32Mbit/4MByte W25Q64：64Mbit/8MByte W25Q128：128Mbit/16MByte W25Q256：256Mbit/32MByte
主要应用场景	数据存储、字库存储、固件程序存储，适配嵌入式系统、消费电子、工业控制等领域

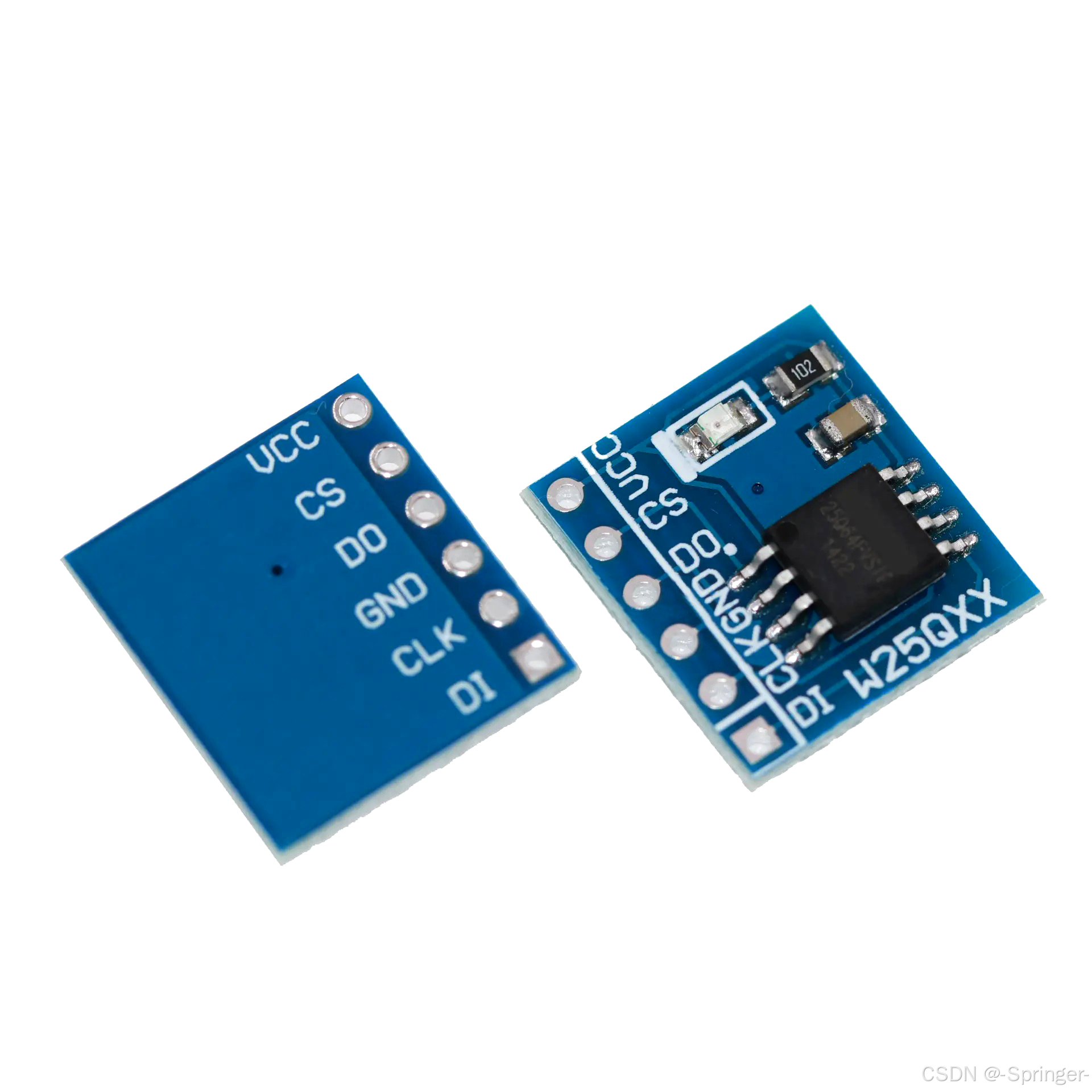

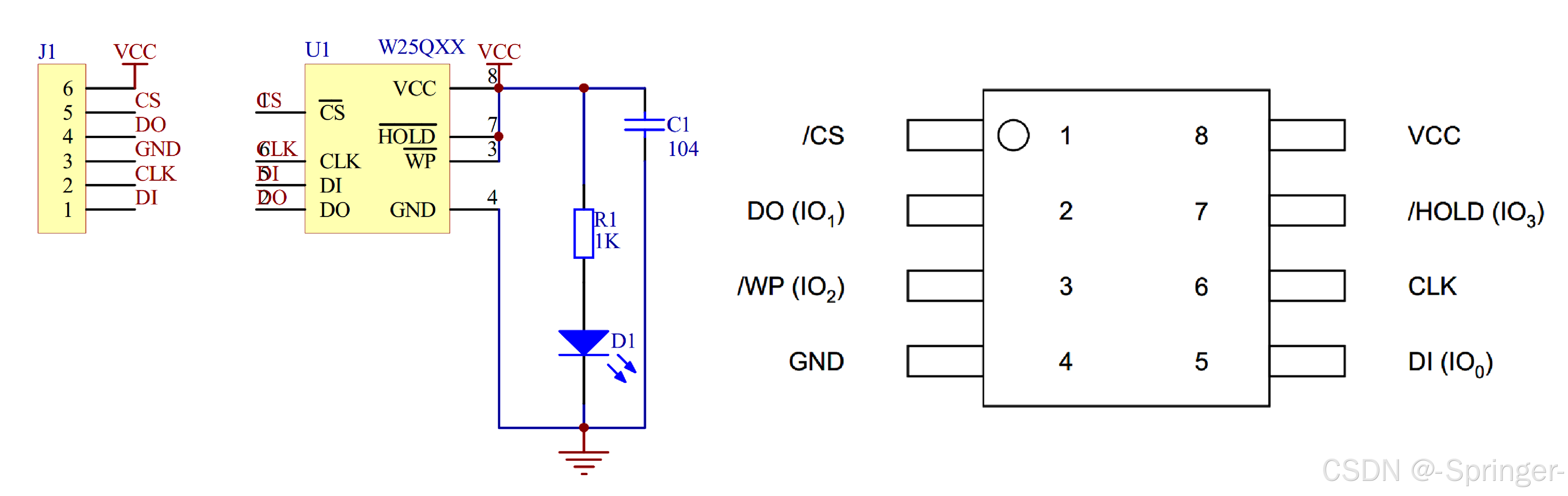

2.2 W25Q64 硬件电路

W25Q64JV 是华邦电子推出的 64Mbit 串行外设接口（SPI）Flash 存储器，支持标准 SPI、双 / 四通道 SPI 通信，具备高存储密度、低功耗、非易失性等特性，广泛应用于嵌入式系统的程序存储、数据日志与参数固化场景。本电路基于 W25QXX 系列通用设计规范，完成了 W25Q64JV 的最小系统硬件实现，具体电路结构与原理如下：

核心器件与引脚定义

电路核心器件为 W25Q64JV（图中标注为 U1，型号 W25QXX），采用 SOP-8 封装，引脚功能与连接逻辑严格遵循器件 datasheet 规范：

(1)电源引脚： 8 脚 VCC 为正电源输入，支持 2.7~3.6V 宽电压供电；4 脚 GND 为接地端，构成完整电源回路。

(2)SPI 通信引脚：

1 脚 /CS（片选，SS）：SPI 从机使能信号，由主机拉低选中器件，拉高时器件进入待机状态；

6 脚 CLK（时钟，SCK）：SPI 串行时钟输入，由主机输出同步通信时序；

5 脚 DI（数据输入，MOSI）：SPI 主机输出、从机输入，用于主机向 Flash 发送指令与地址；

2 脚 DO（数据输出，MISO）：SPI 主机输入、从机输出，用于 Flash 向主机返回数据与状态。

(3)控制引脚：

3 脚 /WP（写保护）：硬件写保护控制，电路中通过上拉至 VCC 禁用写保护，使能全擦除 / 编程操作；

7 脚 /HOLD（保持）：总线暂停控制，电路中通过上拉至 VCC 禁用保持功能，保证 SPI 总线持续通信。

(4)外部接口： 通过 6Pin 排针 J1 实现与主控单元（如 STM32 单片机）的电气连接，引脚定义为：1-DI、2-CLK、3-GND、4-DO、5-CS、6-VCC，兼容标准 SPI 接口时序。
外围电路设计与功能分析

(1)电源去耦电路

在 VCC 与 GND 之间并联 0.1μF（104）陶瓷电容 C1，作为电源去耦网络。该设计用于滤除电源线上的高频噪声与纹波，抑制 SPI 高速通信产生的电磁干扰，稳定器件供电电压，避免因电源波动导致的读写错误，符合高速数字电路的电源完整性设计要求。

(2)状态指示电路

电路集成了由限流电阻 R1（1kΩ）与发光二极管 D1 组成的电源指示回路：R1 串联在 VCC 与 D1 阳极之间，D1 阴极接地。当 VCC 正常供电时，D1 导通发光，直观指示 Flash 模块的上电状态；1kΩ 电阻用于限制 LED 工作电流（约 2~3mA），在保证指示亮度的同时降低功耗，延长器件寿命。

(3)控制引脚处理

/WP与 /HOLD引脚均为低电平有效，电路中通过直接上拉至 VCC 实现功能禁用：

/WP上拉：关闭硬件写保护，允许主机执行擦除、编程等写操作，满足嵌入式系统的程序更新与数据存储需求；

/HOLD上拉：关闭总线保持功能，确保 SPI 总线在通信过程中不会被意外暂停，保证数据传输的连续性与可靠性。
电路设计特点与应用优势

(1)兼容性与通用性： 电路基于 W25QXX 系列通用设计，可兼容 W25Q16、W25Q32、W25Q64、W25Q128 等全系列 SPI Flash 器件，硬件无需修改即可适配不同存储容量需求；

(2)可靠性设计： 电源去耦、引脚上拉、状态指示等电路设计，全面覆盖了嵌入式存储系统的抗干扰、故障诊断需求，提升了硬件系统的稳定性与可维护性；

(3)低功耗与高速性： W25Q64JV 支持 SPI 时钟最高 104MHz（四通道 QSPI 模式），电路设计满足高速通信的信号完整性要求，同时器件待机电流低至 1μA 以下，适配电池供电的低功耗嵌入式场景；

(4)标准化接口： 采用标准 SPI 通信协议，可直接兼容 STM32、FPGA、MCU 等各类主控单元的硬件 SPI 外设，软件驱动复用性强，降低了系统开发成本。

引脚	功能
VCC、GND	电源（2.7~3.6V）
CS（SS）	SPI 片选
CLK（SCK））	SPI 时钟
DI（MOSI）	SPI 主机输出从机输入
DO（MISO）	SPI 主机输入从机输出
WP	写保护
HOLD	数据保持

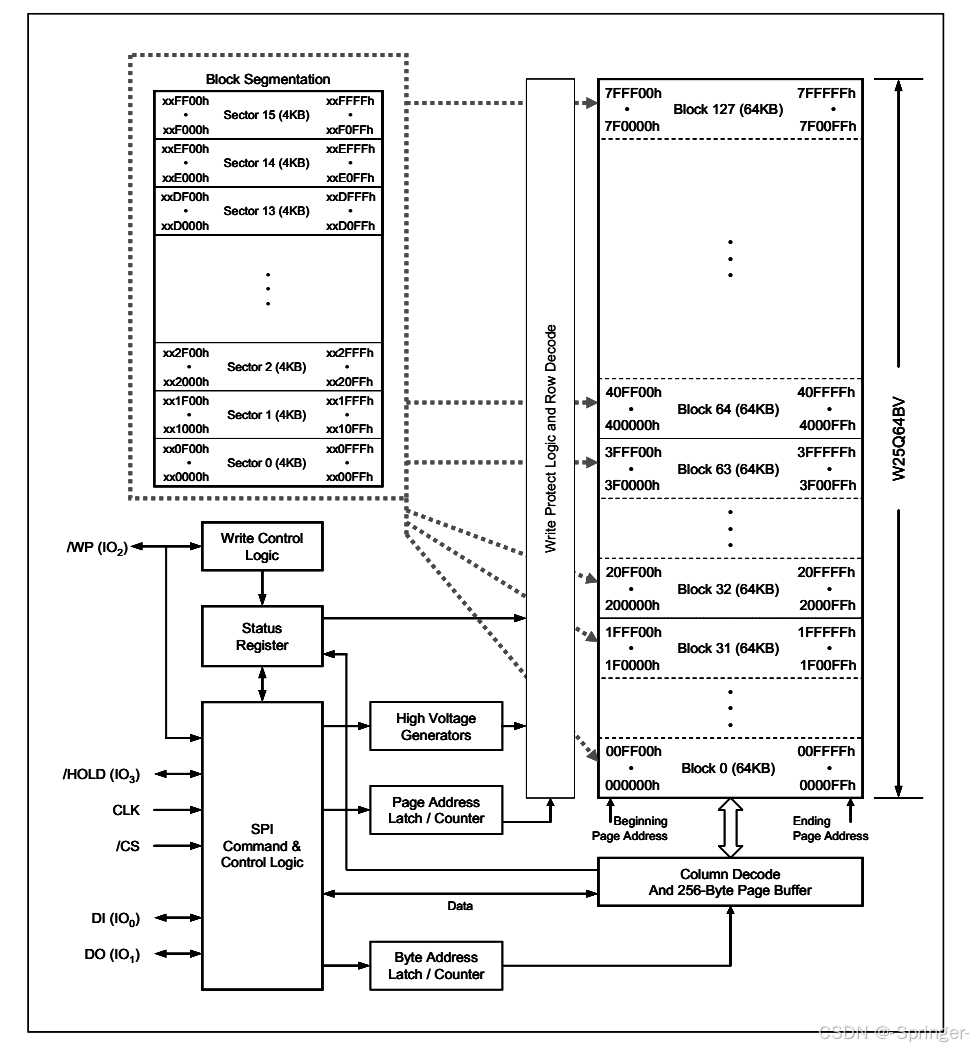

2.3 W25Q64 框图

W25Q64 是一款基于 SPI 接口的串行 Flash 存储器，其整体架构围绕分层存储阵列 与串行控制逻辑 设计，以实现高集成度、低功耗的非易失性数据存储。存储核心为容量 64Mbit（8MB）的 W25Q64BV 存储阵列，采用三级地址分层结构 ：以 64KB 为单位划分为 128 个独立块（Block），每个块进一步划分为 4 个 4KB 扇区（Sector），最小可擦除单元为 4KB 扇区，最小编程单元为 256 字节页（Page），该分层结构兼顾了大容量存储与灵活的擦除 / 编程操作粒度。

存储阵列的访问由多级控制逻辑协同实现：SPI 命令与控制逻辑模块作为串行接口中枢，接收 CLK、/CS、DI（IO₀）、DO（IO₁）、/HOLD（IO₃）等 SPI 总线信号，完成命令解析、时序控制与数据收发；地址路径中，页地址锁存 / 计数器与字节地址锁存 / 计数器分别实现存储阵列的页级与字节级寻址，配合列译码逻辑与 256 字节页缓冲器，完成页编程与页读操作的高速数据缓冲；写保护逻辑与行列译码模块协同，实现存储阵列的硬件写保护（/WP 引脚）与访问权限管控，保障数据安全性；状态寄存器用于反馈器件忙闲状态、写保护状态等关键信息，实现主机与器件的状态交互；高压发生器模块为擦除、编程操作提供所需的高电压，状态寄存器则实时反馈器件操作状态，保障时序同步。

该架构通过 SPI 串行接口实现了引脚数量的精简，同时依托分层存储结构与专用缓冲、控制逻辑，在保证非易失性存储可靠性的同时，实现了高速串行数据传输与灵活的存储管理，广泛适用于嵌入式系统、物联网设备等场景的代码存储与数据存储需求。

2.4 Flash 操作注意事项

Flash芯片操作需严格遵循硬件时序及逻辑规则，确保数据读写准确与芯片稳定，读写操作具体要求如下表所示：

操作类型	具体操作要求
写入操作	（1）写入前需先进行写使能（2）每个数据位仅可由 1 改写为 0，不可由 0 改写为 1 （3）写入前必须按最小擦除单元擦除目标区域，擦除后所有数据位置为 1 （4）连续多字节写入最多不超过一页容量，超出页尾的数据将回到页首覆盖（5）写入结束后芯片进入忙状态，不响应新的读写操作
读取操作	（1）可直接调用读取时序，无需提前使能，无页容量限制（2）读取结束后芯片不进入忙状态，但不可在芯片忙状态时发起读取操作

三、软件 SPI 读写 W25Q64

3.1 软件 SPI 读写 W25Q64 的实现

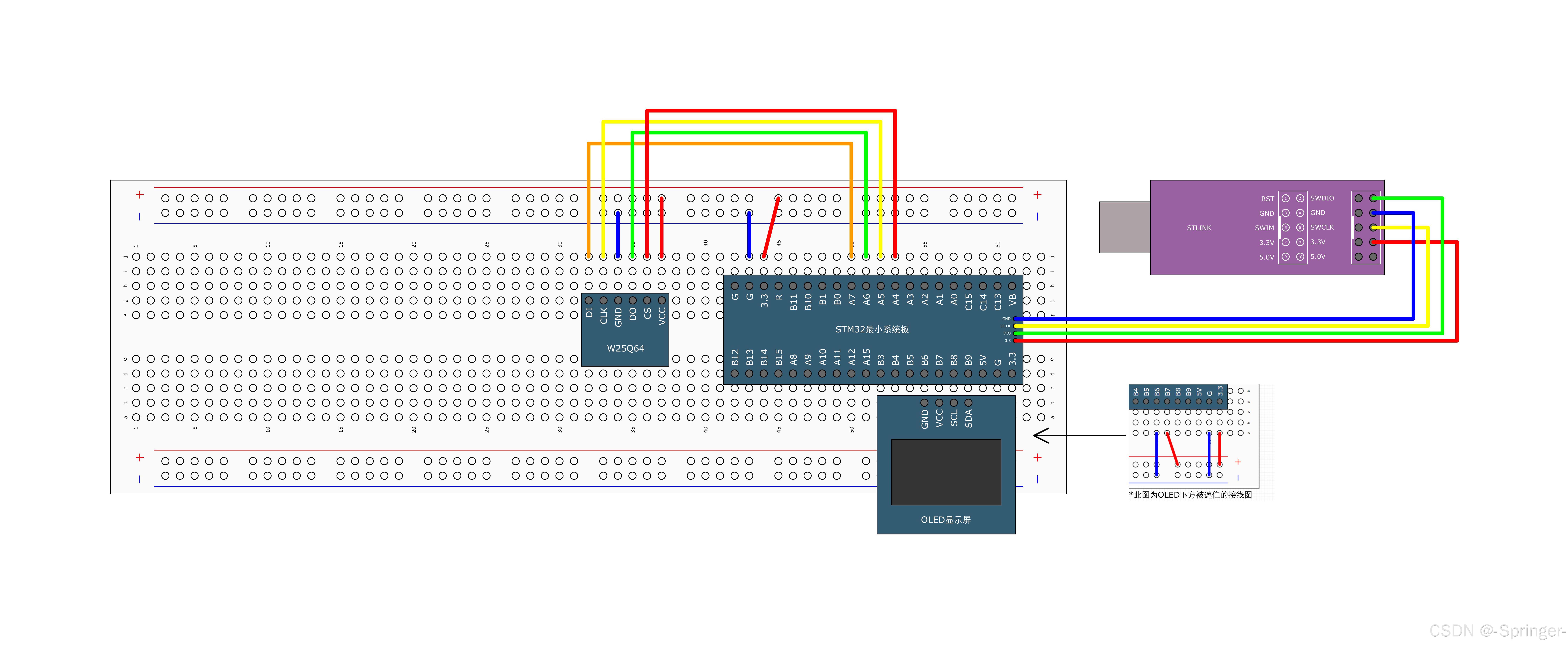

首先，按下图接线方式，搭建面包板电路连接 OLED 显示屏，并将 W25Q64 的 CS、DO、CLK 和 DI 分别与 PA4、PA5、PA6 和 PA7 连接，然后将 DAP-Link / ST-Link 连接到 STM32 最小系统板上，为使 OLED 显示屏的 VCC 和 GND 正确连接正负极，请先连接对应正负极跳线（或直接使用 GPIO 口进行供电）。

直接复制先前演示的已有文件目录，重命名并双击后缀名为 .uvprojx 的文件打开工程文件，并对 main.c 进行修改，工程中所使用的全部头文件其详细内容已放于文末。

#include "stm32f10x.h" // Device header
#include "OLED.h"
#include "SoftSPI.h"
#include "W25Q64.h"

uint8_t MID;
uint16_t DID;

uint8_t ArrayWrite[] = {0xA1, 0xB2, 0xC3, 0xD4};
uint8_t ArrayRead[4];

int main(void)
{
OLED_Init();
OLED_ShowString(1, 5, "SOFT SPI");
OLED_ShowString(2, 1, "MID: DID:");
OLED_ShowString(3, 1, "W:");
OLED_ShowString(4, 1, "R:");

复制代码

  W25Q64_Init();
  W25Q64_ReadID(&MID, &DID);

  OLED_ShowHexNum(2, 5, MID, 2);
  OLED_ShowHexNum(2, 12, DID, 4);

  W25Q64_SectorErase(0x000000);
  W25Q64_PageProgram(0x000000, ArrayWrite, 4);

  W25Q64_ReadData(0x000000, ArrayRead, 4);

  OLED_ShowHexNum(3, 3, ArrayWrite[0], 2);
  OLED_ShowHexNum(3, 6, ArrayWrite[1], 2);
  OLED_ShowHexNum(3, 9, ArrayWrite[2], 2);
  OLED_ShowHexNum(3, 12, ArrayWrite[3], 2);

  OLED_ShowHexNum(4, 3, ArrayRead[0], 2);
  OLED_ShowHexNum(4, 6, ArrayRead[1], 2);
  OLED_ShowHexNum(4, 9, ArrayRead[2], 2);
  OLED_ShowHexNum(4, 12, ArrayRead[3], 2);

  while (1)
  {

  }

}

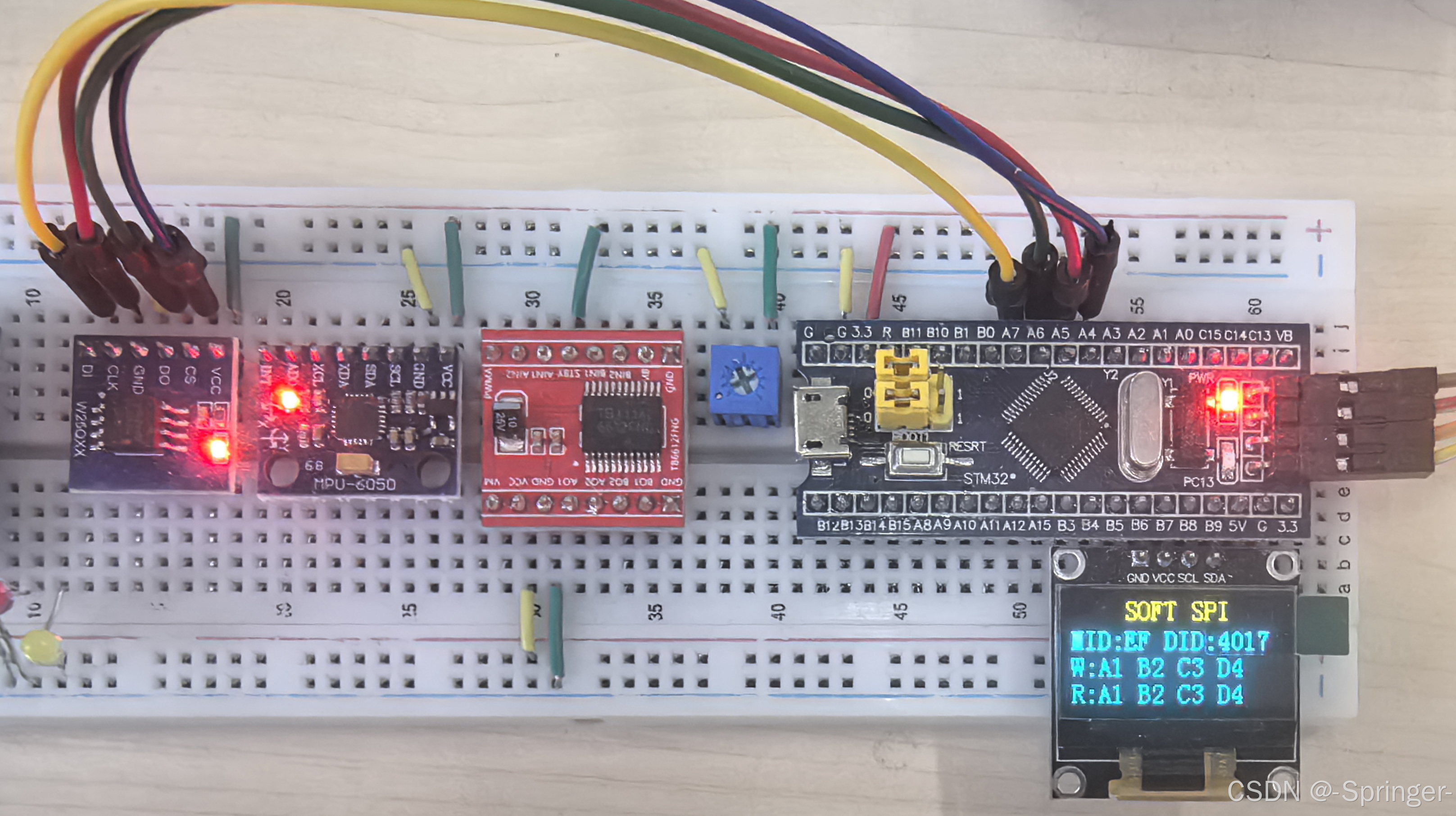

程序运行后，OLED 显示屏第一行居中显示 "SOFT SPI" 标识，第二行实时显示通过软件 SPI 读取到的 W25Q64 芯片厂商 ID 和设备 ID，完成芯片身份验证；程序自动对 Flash 芯片 0 地址扇区进行擦除后，写入预设的 4 组十六进制数据，并将写入数据显示在第三行 "W:" 后方，随后读取相同地址的数据并显示在第四行 "R:" 后方，写入与读取的数据完全一致，直观验证了软件 SPI 通信及 W25Q64 擦除、写入、读取功能正常可靠。

四、演示代码关联的头文件与源文件说明

OLED 相关头文件请从 STM32 学习 ------ 个人学习笔记4（OLED 显示屏及调试工具）文末查看，此处不重复展示。

SoftSPI.c

#include "stm32f10x.h" // Device header

void SoftSPI_W_SS(uint8_t BitValue){
GPIO_WriteBit(GPIOA, GPIO_Pin_4, (BitAction)BitValue);
}

void SoftSPI_W_SCK(uint8_t BitValue){
GPIO_WriteBit(GPIOA, GPIO_Pin_5, (BitAction)BitValue);
}

void SoftSPI_W_MOSI(uint8_t BitValue){
GPIO_WriteBit(GPIOA, GPIO_Pin_7, (BitAction)BitValue);
}

uint8_t SoftSPI_R_MISO(){
return GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_6);
}

void SoftSPI_Init(void){
// 配置 GPIO
RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

复制代码

  GPIO_InitTypeDef GPIO_InitStructure;
  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_4 | GPIO_Pin_5 | GPIO_Pin_7;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;
  GPIO_InitStructure.GPIO_Pin = GPIO_Pin_6;
  GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
  GPIO_Init(GPIOA, &GPIO_InitStructure);

  // 初始化默认电平
  SoftSPI_W_SS(1);
  SoftSPI_W_SCK(0);

}

void SoftSPI_Start(void){
SoftSPI_W_SS(0);
}

void SoftSPI_Stop(void){
SoftSPI_W_SS(1);
}

uint8_t SoftSPI_SwapByte_Mode_0(uint8_t ByteSend){
uint8_t i, ByteReceive = 0x00;

复制代码

  for (i=0; i<8; i++){
      SoftSPI_W_MOSI(ByteSend & 0x80 >> i);
      SoftSPI_W_SCK(1);
      if (SoftSPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}
      SoftSPI_W_SCK(0);
  }

  return ByteReceive;

}

uint8_t SoftSPI_SwapByte_Mode_0_Backup(uint8_t ByteSend){
uint8_t i;

复制代码

  for (i=0; i<8; i++){
      SoftSPI_W_MOSI(ByteSend & 0x80);
      ByteSend <<= 1;
      SoftSPI_W_SCK(1);
      if (SoftSPI_R_MISO() == 1){ByteSend |= 0x01;}
      SoftSPI_W_SCK(0);
  }

  return ByteSend;

}

uint8_t SoftSPI_SwapByte_Mode_1(uint8_t ByteSend){
uint8_t i, ByteReceive = 0x00;

复制代码

  for (i=0; i<8; i++){
      SoftSPI_W_SCK(1);
      SoftSPI_W_MOSI(ByteSend & 0x80 >> i);
      SoftSPI_W_SCK(0);
      if (SoftSPI_R_MISO() == 1){ByteReceive |= (0x80 >> i);}
  }

  return ByteReceive;

}

SoftSPI.h

#ifndef __SOFTSPI_H
#define __SOFTSPI_H

void SoftSPI_Init(void);
void SoftSPI_Start(void);
void SoftSPI_Stop(void);
uint8_t SoftSPI_SwapByte_Mode_0(uint8_t ByteSend);
uint8_t SoftSPI_SwapByte_Mode_0_Backup(uint8_t ByteSend);
uint8_t SoftSPI_SwapByte_Mode_1(uint8_t ByteSend);

#endif

W25Q64.c

#include "stm32f10x.h" // Device header
#include "SoftSPI.h"
#include "W25Q64_Ins.h"

void W25Q64_Init(void){
SoftSPI_Init();

}

void W25Q64_ReadID(uint8_t *MID, uint16_t *DID){
SoftSPI_Start();
SoftSPI_SwapByte_Mode_0(W25Q64_JEDEC_ID);

复制代码

  *MID = SoftSPI_SwapByte_Mode_0(W25Q64_DUMMY_BYTE);

  *DID = SoftSPI_SwapByte_Mode_0(W25Q64_DUMMY_BYTE);
  *DID <<= 8;
  *DID |= SoftSPI_SwapByte_Mode_0(W25Q64_DUMMY_BYTE);

  SoftSPI_Stop();

}

void W25Q64_WriteEnable(void){
SoftSPI_Start();
SoftSPI_SwapByte_Mode_0(W25Q64_WRITE_ENABLE);
SoftSPI_Stop();
}

void W25Q64_WaitBusy(void){
uint32_t Timeout;
SoftSPI_Start();
SoftSPI_SwapByte_Mode_0(W25Q64_READ_STATUS_REGISTER_1);
Timeout = 100000;
while ((SoftSPI_SwapByte_Mode_0(W25Q64_DUMMY_BYTE) & 0x01) == 0x01){
Timeout--;
if (Timeout == 0){
break;
}
}
SoftSPI_Stop();
}

void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count){
uint16_t i;

复制代码

  W25Q64_WriteEnable();

  SoftSPI_Start();
  SoftSPI_SwapByte_Mode_0(W25Q64_PAGE_PROGRAM);
  SoftSPI_SwapByte_Mode_0(Address >> 16);
  SoftSPI_SwapByte_Mode_0(Address >> 8);
  SoftSPI_SwapByte_Mode_0(Address);

  for (i=0; i<Count; i++){
      SoftSPI_SwapByte_Mode_0(DataArray[i]);
  }

  SoftSPI_Stop();
  W25Q64_WaitBusy();

}

void W25Q64_SectorErase(uint32_t Address){
W25Q64_WriteEnable();

复制代码

  SoftSPI_Start();
  SoftSPI_SwapByte_Mode_0(W25Q64_SECTOR_ERASE_4KB);
  SoftSPI_SwapByte_Mode_0(Address >> 16);
  SoftSPI_SwapByte_Mode_0(Address >> 8);
  SoftSPI_SwapByte_Mode_0(Address);

  SoftSPI_Stop();
  W25Q64_WaitBusy();

}

void W25Q64_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count){
uint32_t i;

复制代码

  SoftSPI_Start();
  SoftSPI_SwapByte_Mode_0(W25Q64_READ_DATA);
  SoftSPI_SwapByte_Mode_0(Address >> 16);
  SoftSPI_SwapByte_Mode_0(Address >> 8);
  SoftSPI_SwapByte_Mode_0(Address);

  for (i=0; i<Count; i++){
      DataArray[i] = SoftSPI_SwapByte_Mode_0(W25Q64_DUMMY_BYTE);
  }
  SoftSPI_Stop();

}

W25Q64.h

#ifndef __W25Q64_H
#define __W25Q64_H

void W25Q64_Init(void);
void W25Q64_ReadID(uint8_t *MID, uint16_t *DID);
void W25Q64_PageProgram(uint32_t Address, uint8_t *DataArray, uint16_t Count);
void W25Q64_SectorErase(uint32_t Address);
void W25Q64_ReadData(uint32_t Address, uint8_t *DataArray, uint32_t Count);

#endif
W25Q64_Ins.h

#ifndef __W25Q64_INS_H
#define __W25Q64_INS_H

#define W25Q64_WRITE_ENABLE 0x06
#define W25Q64_WRITE_DISABLE 0x04
#define W25Q64_READ_STATUS_REGISTER_1 0x05
#define W25Q64_READ_STATUS_REGISTER_2 0x35
#define W25Q64_WRITE_STATUS_REGISTER 0x01
#define W25Q64_PAGE_PROGRAM 0x02
#define W25Q64_QUAD_PAGE_PROGRAM 0x32
#define W25Q64_BLOCK_ERASE_64KB 0xD8
#define W25Q64_BLOCK_ERASE_32KB 0x52
#define W25Q64_SECTOR_ERASE_4KB 0x20
#define W25Q64_CHIP_ERASE 0xC7
#define W25Q64_ERASE_SUSPEND 0x75
#define W25Q64_ERASE_RESUME 0x7A
#define W25Q64_POWER_DOWN 0xB9
#define W25Q64_HIGH_PERFORMANCE_MODE 0xA3
#define W25Q64_CONTINUOUS_READ_MODE_RESET 0xFF
#define W25Q64_RELEASE_POWER_DOWN_HPM_DEVICE_ID 0xAB
#define W25Q64_MANUFACTURER_DEVICE_ID 0x90
#define W25Q64_READ_UNIQUE_ID 0x4B
#define W25Q64_JEDEC_ID 0x9F
#define W25Q64_READ_DATA 0x03
#define W25Q64_FAST_READ 0x0B
#define W25Q64_FAST_READ_DUAL_OUTPUT 0x3B
#define W25Q64_FAST_READ_DUAL_IO 0xBB
#define W25Q64_FAST_READ_QUAD_OUTPUT 0x6B
#define W25Q64_FAST_READ_QUAD_IO 0xEB
#define W25Q64_OCTAL_WORD_READ_QUAD_IO 0xE3

#define W25Q64_DUMMY_BYTE 0xFF

#endif

文中部分知识参考：B 站 ------ 江协科技；百度百科
