前言

一、有效帧处理是什么？

二、第一步：再次确认帧的有效性

三、第二步：指令解析与结构化存储

[四、知识点：C 语言结构体的内存对齐](#四、知识点：C 语言结构体的内存对齐)

4.1内存对齐的原因

4.2、struct的内存对齐规则

[五、第三步：通知控制任务 & 线程安全](#五、第三步：通知控制任务 & 线程安全)

总结

前言

在前几期的博客中，我们已经完成了从 "原始字节流" 到 "校验通过的协议帧" 的全链路解析。

从 UART+DMA 接收，到流缓冲区传递，再到状态机的逐字节解析。而这一篇，我们将走完整个接收链路的最后一步------有效帧处理。

这一步是连接 "通信层" 与 "业务层" 的桥梁，它不仅要把协议数据转换成控制指令，还要处理数据的线程安全问题，确保最终送达控制任务的指令是完整、一致的。

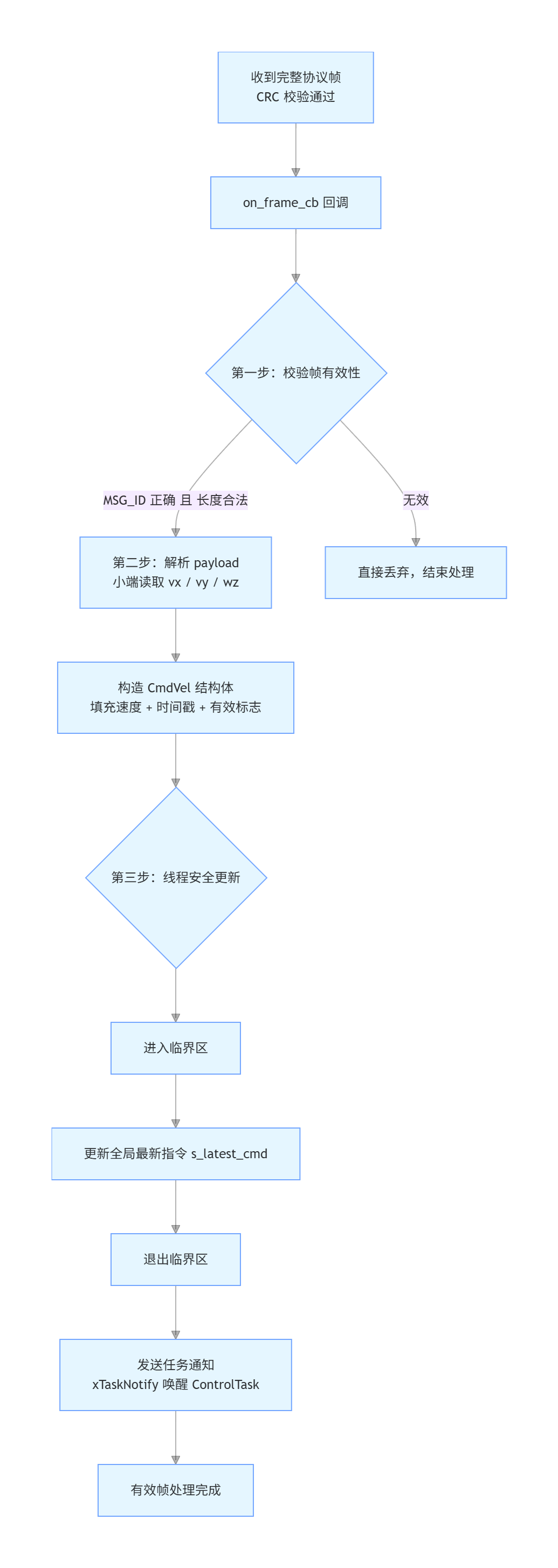

一、有效帧处理是什么？

有效帧处理，是整个接收链路中最靠近业务层的一步。前面所有的工作 ------DMA 接收、流缓冲区转交、状态机解析、CRC 校验 ------ 本质上都是在回答一个问题：这一帧数据是否可信、是否符合协议规范？

只有当答案是 "是" 的时候，系统才会进入有效帧处理阶段，将通信数据真正转化为 "可以被业务使用的信息"。

二、第一步：再次确认帧的有效性

有效帧处理的触发条件非常严格，除了 CRC 校验通过，我们还需要对协议字段进行语义层面的二次确认，防止异常数据进入业务逻辑。

这部分逻辑，就对应我们代码中的on_valid_frame()函数：

cpp 复制代码

static void on_valid_frame(void)
{
    // 协议版本必须匹配
    if (s_ver != PROTO_VER_EXPECT) return;
    // 只处理我们支持的指令类型
    if (s_msg_id != MSG_CMD_VEL) return;
    // 标志位和序列号校验
    if (s_flags != FLAGS_EXPECT) return;
    if (s_seq != SEQ_EXPECT) return;
    // 载荷长度必须与指令定义严格匹配
    if (s_len != CMD_VEL_LEN) return;


}

通过这一系列校验，我们确保了进入后续解析逻辑的数据，不仅格式上是正确的，而且是我们当前固件版本所支持的有效指令。

三、第二步：指令解析与结构化存储

在确认协议字段完全合法后，系统才会真正解析 payload。以我们的CMD_VEL指令为例，payload 中的每一部分都有明确的物理意义：线速度vx、横向速度vy和角速度wz。

解析的过程，就是按照协议约定的字节序（小端）和数据类型（有符号 16 位整数），将这些原始字节组合成结构化的数据。代码如下：

cpp 复制代码

// 解析 payload: vx, vy, wz 都是int16_t (小端)
CmdVel_t v;
v.vx_mmps  = le16toh(&s_payload[0]); // 解析x轴线速度
v.vy_mmps  = le16toh(&s_payload[2]); // 解析y轴线速度
v.wz_mradps = le16toh(&s_payload[4]); // 解析角速度
v.rx_tick  = xTaskGetTickCount();    // 记录接收时间戳
v.valid    = true;                   // 标记指令有效

解析后的数据，会被存入一个CmdVel_t结构体中，这个结构体就是业务层直接使用的 "控制指令"。

cpp 复制代码

/**
 * @brief 上位机下发的三轴目标速度
 * @note 单位:
 * - vx_mmps:  mm/s
 * - vy_mmps:  mm/s
 * - wz_mradps: mrad/s
 */
typedef struct {
    int16_t vx_mmps;
    int16_t vy_mmps;
    int16_t wz_mradps;

    uint32_t rx_tick; // 收到最新有效帧的时间戳
    bool     valid;   // 是否曾经收到过有效帧
} CmdVel_t;

四、知识点：C 语言结构体的内存对齐

4.1内存对齐的原因

比如下面这个结构体，占用内存是多少？

cpp 复制代码

typedef struct {
    uint32_t rx_tick;
    int16_t  vx_mmps;
    int16_t  vy_mmps;
    int16_t  wz_mradps;
    bool     valid;
} CmdVel_t;

注意：对齐的本质目的，是让 CPU 用最少的硬件动作，最高效地存取数据。

在现代 MCU（如STM32F4，Cortex-M4）中，CPU并不是按字节思考的，而是按字宽和总线宽度访问内存的。对于32位MCU来说，最自然、最高效的访问单位是32位（4字节）。
32位数据希望从4的整数倍地址开始。
16位数据希望从2的整数倍地址开始。
如果数据不对齐，CPU就需要跨两个字边界读取，再拼接数据，这不仅效率低下，还会给硬件设计和功耗带来负担。

`4.2、struct`的内存对齐规则

在 C 语言中，结构体在内存中的排列顺序，遵循三个基本原则：
字段顺序不变： 成员变量的先后顺序决定了它们在内存中的先后顺序。
按对齐要求插入填充字节（Padding）： 为了让每个成员都从 "合适" 的地址开始，编译器会自动插入一些无意义的填充字节。
整体大小按最大对齐单位对齐： 整个结构体的大小，必须是其成员中最大对齐单位的整数倍。

在 ARM Cortex-M 平台上：

int16_t：2 字节对齐。

uint32_t：4 字节对齐。

bool：1 字节对齐（本质是uint8_t）。

举例：

cpp 复制代码

/* 协议帧数据结构（按小端序存储）
 * 地址偏移 | 内容               | 字段类型/说明
 * -------- | ------------------ | ------------
 * +0x00    | vx_mmps 低字节     | int16_t vx_mmps
 * +0x01    | vx_mmps 高字节     |
 * +0x02    | vy_mmps 低字节     | int16_t vy_mmps
 * +0x03    | vy_mmps 高字节     |
 * +0x04    | wz_mradps 低字节   | int16_t wz_mradps
 * +0x05    | wz_mradps 高字节   |
 * +0x06    | padding            | 为了让 rx_tick 4 字节对齐
 * +0x07    | padding            |
 * +0x08    | rx_tick byte0      | uint32_t rx_tick
 * +0x09    | rx_tick byte1      |
 * +0x0A    | rx_tick byte2      |
 * +0x0B    | rx_tick byte3      |
 * +0x0C    | valid (0 或 1)     | bool valid
 * +0x0D    | padding            | 结构体整体对齐到 4 字节
 * +0x0E    | padding            |
 * +0x0F    | padding            |
 */

为什么中间会出现 padding?

wz_mradps 结束后，当前偏移是 0x06。

但下一个字段 rx_tick 是 uint32_t，必须从 4 字节对齐的地址开始。

0x06 不是 4 的倍数，于是编译器插入 2 个 padding 字节，把地址补到 0x08。

bool valid 只占 1 个字节，但整个结构体的对齐要求是 4 字节（因为里面有 uint32_t）。为了保证 sizeof(CmdVel_t) 是 4 的整数倍，编译器在结尾补 3 个 padding 字节。

最终结构体大小为：

虽然成员变量只占用了4+2+2+2+1=11字节，但加上编译器自动填充的 3 个Padding字节，sizeof(CmdVel_t)最终是16 字节。

五、第三步：通知控制任务 & 线程安全

经过之前那一系列操作，就相当于解析好上层发来的指令了，也相当于通信任务接受处理的部分完成了，通信任务并不会直接驱动控制电机，而是通过 FreeRTOS 提供的任务通知机制，告诉控制任务（control_task.c）："有新的控制指令到了！"。

也就是通信任务只负责接受与解析，控制任务只负责执行控制策略。

cpp 复制代码

static void on_valid_frame(void)
{
    // ... 前面的校验和解析逻辑

    // 通知控制任务：有新的cmd指令
    if (g_controlTaskHandle != NULL)
    {
        xTaskNotify(g_controlTaskHandle, NOTIF_NEW_CMD, eSetBits);
    }
}

这里有两个关键设计细节：

1. 指令存储在哪里？

我们的指令数据，是存在一个全局静态变量里的：

cpp 复制代码

static CmdVel_t s_latest_cmd = {0};

它不是分配在栈上的临时变量，而是分配在全局静态存储区（.data或.bss段），在程序运行期间一直存在。

从 C 语言作用域来看。这里的 static 是文件级 static，它的含义是：这个符号 (s_latest) 只能在当前 .c 文件内被直接访问，不能被其他 .c 文件通过 extern 引用。

注意：既然别的任务 (比如 ControlTask) 不在这个 .c 文件里，它是怎么访问到 CmdVel_t 的？

答案是: ControlTask 并不是直接访问 s_latest , 而是通过函数接口访问的。

cpp 复制代码

/* ==========================================================
 * 对外接口: 读取最新 CmdVel
 * ----------------------------------------------------------
 * 线程安全: 用临界区保护结构体拷贝 (防止读到一半被写)
 * ========================================================== */
CmdVel_t Comm_GetLatestCmdVel(void)
{
    CmdVel_t out;
    taskENTER_CRITICAL();
    out = s_latest;
    taskEXIT_CRITICAL();
    return out;
}

这个函数本身是 非 static 的对外接口函数，可以在头文件中声明，并被其他 .c 文件调用。ControlTask 调用的是这个函数，而不是直接访问 s_latest 这个变量。

注意：这里我们还使用了临界区保护

因为虽然所有任务看到的是同一块内存，但任务之间是可以被抢占的。如果 CommTask 正在更新 s_latest，而 ControlTask 在此抢占并读取，就可能读到 "更新了一半的数据"。为了解决这个问题，代码在读写 s_latest 时使用了 taskENTER_CRITICAL() 和 taskEXIT_CRITICAL()，保证在拷贝结构体的过程中不会发生任务切换或中断打断，从而确保 ControlTask 读到的数据是完整、一致的。

总结

从串口物理层的字节流，到 DMA 硬件自动搬运，再经空闲中断分割帧、流缓冲区安全传递、状态机逐字节解析，最终来到有效帧处理这最后一站。这里完成了指令合法性校验、小端解析、结构体结构化存储、内存对齐规避、线程安全保护，并最终通知控制任务执行。整套流程实现了通信层与业务层的完美解耦，具备高稳定性、高鲁棒性、高实时性，是 STM32 + FreeRTOS 工程中串口协议通信最标准、最可靠的工业级实现方案。
