一、引言
交换机配置是软考网络工程师案例分析题的核心考点，分值占比通常达 25%-35%，是通关考试的关键技能。华为交换机作为国内主流商用设备，其配置命令体系是考试的重点考察内容。
本指南覆盖交换网络四大核心技术栈：VLAN 与接口配置、生成树协议、链路聚合、设备堆叠，所有配置示例均符合华为 VRP 5.x/8.x 版本规范，与考试命题环境完全对齐。
交换技术的发展经历了三个阶段：早期共享式集线器无隔离能力，20 世纪 90 年代 VLAN 技术（IEEE 802.1Q 标准）实现逻辑隔离，2010 年后堆叠、MSTP 等技术进一步提升了交换网络的可靠性和扩展性。
本文将按照技术原理、配置步骤、对比分析、考点提示的结构展开，帮助考生全面掌握交换机配置的核心要点。
二、VLAN 技术与接口配置
VLAN（虚拟局域网）是二层交换网络实现逻辑隔离的核心技术，符合 IEEE 802.1Q 标准，通过在以太网帧中插入 4 字节的 VLAN 标签（包含 12 比特 VLAN ID，取值范围 1-4094），实现同一物理交换机下不同终端的二层隔离。
2.1 基础 VLAN 配置
VLAN 的基本配置包含批量创建、接口类型指定、成员划分三个核心步骤：
VLAN 创建：华为交换机支持批量创建连续或离散 VLAN，vlan batch命令可显著减少配置工作量，VLAN 1 为默认 VLAN，所有接口默认属于该 VLAN 且无法删除。
Access 接口配置：Access 接口仅属于一个 VLAN，用于连接终端设备，接收帧时若未带标签则添加接口 PVID 标签，发送帧时剥离标签。
配置示例：
<HUAWEI> system-view
[HUAWEI] vlan batch 10 20 30 // 批量创建离散VLAN
[HUAWEI] vlan batch 100 to 200 // 批量创建连续VLAN段
[HUAWEI] interface GigabitEthernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] port link-type access // 设置为接入端口
[HUAWEI-GigabitEthernet0/0/1] port default vlan 10 // 划入VLAN 102.2 Trunk 与 Hybrid 接口配置
交换机互联和多 VLAN 透传场景下需使用 Trunk 或 Hybrid 接口，二者的核心区别在于对 VLAN 标签的处理灵活性：
Trunk 接口：允许多个带标签的 VLAN 帧通过，仅允许 PVID 对应的 VLAN 帧不带标签传输，主要用于交换机之间的级联链路。配置示例：
[HUAWEI] interface 10GE 1/0/1
[HUAWEI-10GE1/0/1] port link-type trunk
[HUAWEI-10GE1/0/1] port trunk allow-pass vlan 10 20 // 仅允许指定VLAN通过Hybrid 接口：华为交换机特有接口类型，可灵活配置多个 VLAN 的帧发送时是否带标签，适用于连接防火墙、服务器等需混合处理标签的场景。配置示例：
[HUAWEI] interface GigabitEthernet 0/0/2
[HUAWEI-GigabitEthernet0/0/2] port link-type hybrid
[HUAWEI-GigabitEthernet0/0/2] port hybrid pvid vlan 10 // 设置默认PVID
[HUAWEI-GigabitEthernet0/0/2] port hybrid untagged vlan 10 // VLAN 10帧剥离标签发送
[HUAWEI-GigabitEthernet0/0/2] port hybrid tagged vlan 20 // VLAN 20帧带标签发送2.3 动态 VLAN 划分
动态 VLAN 可根据终端特征自动分配 VLAN，无需手动绑定接口，适用于终端流动性强的办公网络场景：
基于 MAC 地址的 VLAN：将终端 MAC 地址与 VLAN 绑定，终端接入任意接口均可自动划入指定 VLAN，配置示例：
[HUAWEI] vlan 10
[HUAWEI-vlan10] mac-vlan mac-address 00e0-fc00-1111 // 绑定MAC与VLAN
[HUAWEI] interface GigabitEthernet 0/0/3
[HUAWEI-GigabitEthernet0/0/3] mac-vlan enable // 接口启用MAC VLAN功能基于 IP 子网的 VLAN：根据终端 IP 地址所属子网分配 VLAN，适用于按部门规划子网的场景，配置示例：
[HUAWEI] vlan 100
[HUAWEI-vlan100] ip-subnet-vlan 1 ip 192.168.1.0 24 // 绑定子网与VLAN
[HUAWEI] interface GigabitEthernet 0/0/4
[HUAWEI-GigabitEthernet0/0/4] ip-subnet-vlan enable // 接口启用子网VLAN功能

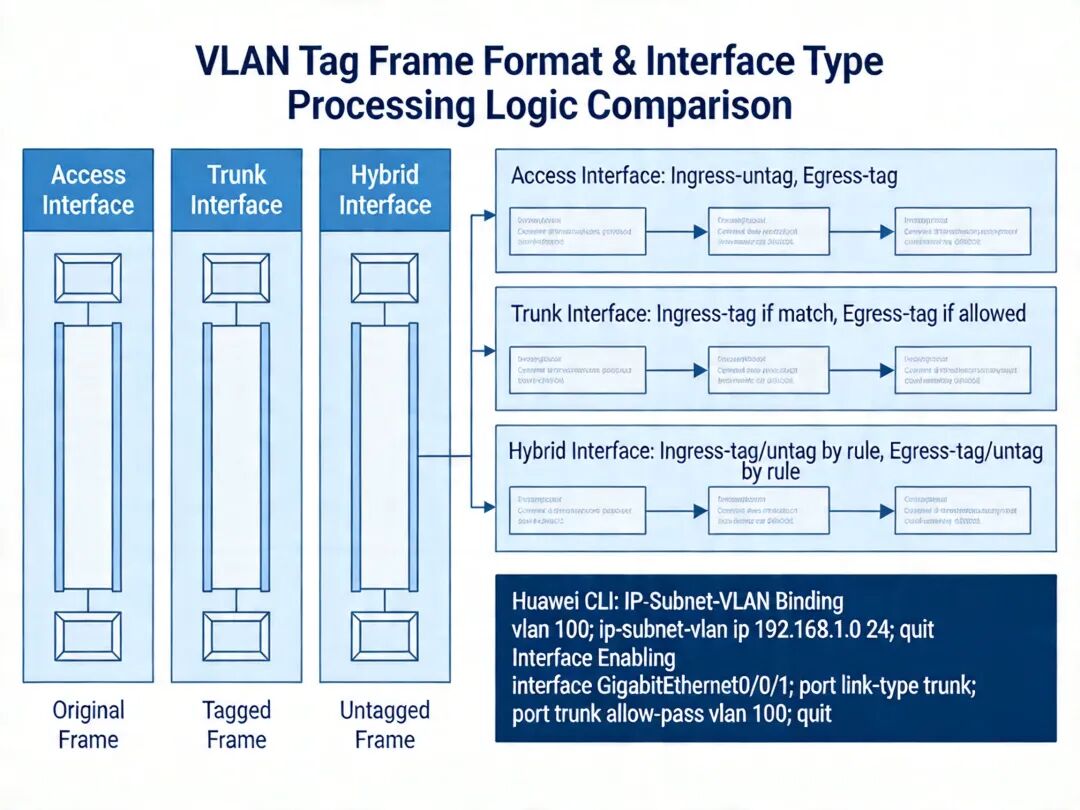

VLAN 标签帧格式与三种接口类型的标签处理逻辑对比图
三、GVRP 动态 VLAN 注册协议
GVRP（GARP VLAN 注册协议）是 GARP（通用属性注册协议）的应用之一，符合 IEEE 802.1D 标准，用于交换机之间自动同步 VLAN 配置信息，减少大型网络中的手动配置工作量。
3.1 工作原理与接口模式
GVRP 仅通过 Trunk 链路传递 GARP PDU 报文，报文类型包含 Join、Leave、LeaveAll 三种，实现 VLAN 的动态注册与注销：
Normal 模式：接口允许动态注册和注销 VLAN，同时传播静态和动态 VLAN 信息，是最常用的模式，适用于交换机级联的中间链路。
Fixed 模式：禁止动态 VLAN 的注册和注销，仅传播静态配置的 VLAN 信息，适用于网络边缘的交换机上行链路，防止边缘设备误注册 VLAN。
Forbidden 模式：禁止动态 VLAN 的注册和注销，仅允许 VLAN 1 通过，适用于需严格控制 VLAN 范围的安全链路。
3.2 配置示例与注意事项
实现 SwitchA 和 SwitchB 之间自动同步 VLAN 2 和 3 的配置步骤如下：
全局和接口使能 GVRP：需先全局开启 GVRP 功能，再在 Trunk 接口上开启，否则报文无法传递。
配置接口注册模式：核心交换机互联链路推荐使用 Normal 模式，接入层交换机上行链路使用 Fixed 模式。
配置示例：
SwitchA配置
[SwitchA] vlan batch 2 3 // 静态创建需同步的VLAN
[SwitchA] gvrp // 全局使能GVRP
[SwitchA] interface GigabitEthernet 0/0/1
[SwitchA-GigabitEthernet0/0/1] port link-type trunk
[SwitchA-GigabitEthernet0/0/1] port trunk allow-pass vlan all
[SwitchA-GigabitEthernet0/0/1] gvrp // 接口使能GVRP
[SwitchA-GigabitEthernet0/0/1] gvrp registration normal // 设置为Normal模式SwitchB 仅需全局和接口使能 GVRP，无需手动创建 VLAN 2 和 3，即可通过 GVRP 自动同步。
3.3 技术对比与适用场景
GVRP 与手动 VLAN 配置的对比分析如下：
| 对比维度 | 手动 VLAN 配置 | GVRP 动态注册 |
|---|---|---|
| 配置工作量 | 大型网络配置繁琐 | 自动同步，工作量小 |
| 可控性 | 完全可控，安全度高 | 存在误注册风险，需配合接口模式控制 |
| 适用场景 | 中小规模、VLAN 变动少的网络 | 大型园区网、VLAN 频繁调整的场景 |
| 标准支持 | 无特殊标准要求 | 需支持 IEEE 802.1D 标准 |

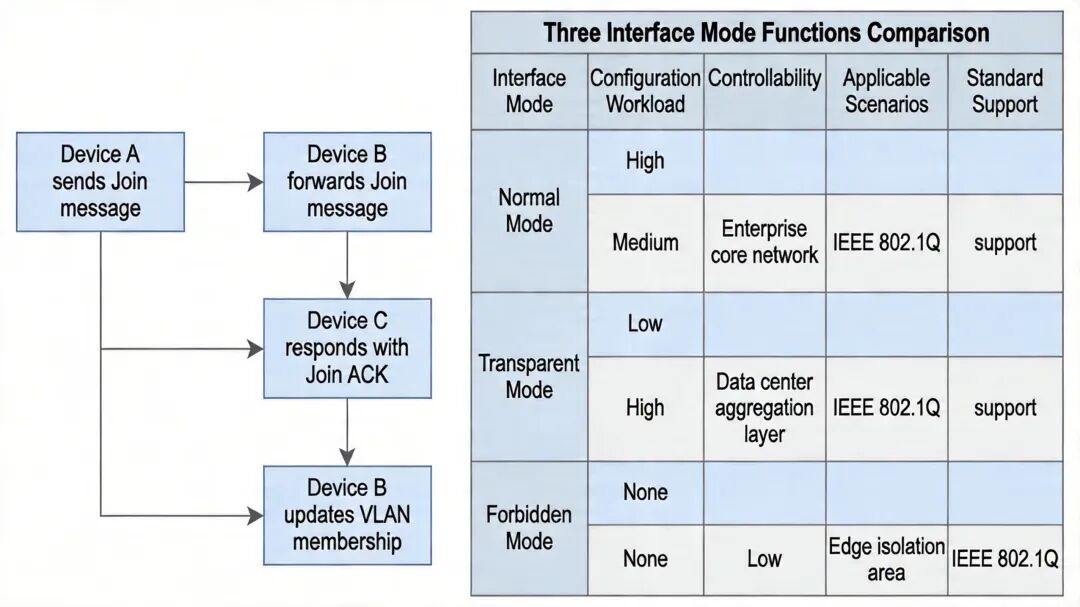

GVRP 报文交互流程与三种接口模式的功能对比表
四、生成树协议配置
生成树协议是二层网络防止环路的核心技术，经历了 STP（IEEE 802.1D，收敛时间 30-50 秒）、RSTP（IEEE 802.1w，收敛时间 < 1 秒）、MSTP（IEEE 802.1s，多实例负载分担）三个发展阶段，是软考的高频考点。
4.1 STP/RSTP 基础配置
RSTP 在 STP 基础上增加了边缘端口、点对点链路等优化机制，大幅提升了收敛速度，基础配置步骤如下：
全局使能生成树并配置模式：华为交换机默认 MSTP 模式，可手动指定为 STP 或 RSTP 模式。
根桥配置：可通过stp root primary命令自动将优先级设为 0，或手动配置优先级（步长 4096，值越小优先级越高）。
边缘端口配置：连接终端的接口配置为边缘端口，可立即进入转发状态，同时启用 BPDU 过滤防止终端发送恶意 BPDU。
配置示例：
[HUAWEI] stp enable // 全局使能生成树
[HUAWEI] stp mode rstp // 设置为RSTP模式
[HUAWEI] stp root primary // 设置为根桥
[HUAWEI] stp priority 4096 // 手动配置桥优先级
[HUAWEI] interface GigabitEthernet 0/0/1
[HUAWEI-GigabitEthernet0/0/1] stp edged-port enable // 配置为边缘端口
[HUAWEI-GigabitEthernet0/0/1] stp bpdu-filter enable // 启用BPDU过滤4.2 STP 保护机制
生成树保护机制是防止网络攻击和误配置的关键功能，核心保护措施如下：
BPDU 保护：全局启用后，边缘端口收到 BPDU 会自动关闭，需手动恢复，防止非法交换机接入网络。
根保护：配置在指定端口，收到优先级更高的 BPDU 时端口进入 Discarding 状态，防止非法设备抢占根桥。
环路保护：配置在根端口和预备端口，长时间未收到 BPDU 时端口进入 Discarding 状态，防止单向链路导致的环路。
TC 保护：限制单位时间内处理 TC 报文的数量，防止攻击者泛洪 TC 报文导致交换机频繁刷新 MAC 地址表。
配置示例：
[HUAWEI] stp bpdu-protection // 全局启用BPDU保护
[HUAWEI] interface GigabitEthernet 0/0/2
[HUAWEI-GigabitEthernet0/0/2] stp root-protection // 启用根保护
[HUAWEI-GigabitEthernet0/0/2] stp loop-protection // 启用环路保护
[HUAWEI] stp tc-protection interval 2 // TC保护间隔2秒
[HUAWEI] stp tc-protection threshold 1 // 间隔内最多处理1个TC报文4.3 MSTP 多实例配置
MSTP 可将多个 VLAN 映射到同一生成树实例，实现不同 VLAN 的流量走不同链路，达到负载分担的效果，配置步骤如下：
配置 MST 域：同一域内的交换机域名、VLAN - 实例映射关系、修订级别必须完全一致，否则视为不同域。
配置实例根桥：每个实例可独立配置主备根桥，实现流量分担。
配置示例：
[HUAWEI] stp region-configuration
[HUAWEI-mst-region] region-name RG1 // 配置MST域名
[HUAWEI-mst-region] instance 1 vlan 10 20 // VLAN 10、20映射到实例1
[HUAWEI-mst-region] instance 2 vlan 30 40 // VLAN 30、40映射到实例2
[HUAWEI-mst-region] revision-level 1 // 配置修订级别
[HUAWEI-mst-region] active region-configuration // 激活MST域配置
[HUAWEI-mst-region] quit
[HUAWEI] stp instance 1 root primary // 实例1的主根桥
[HUAWEI] stp instance 2 root secondary // 实例2的备根桥

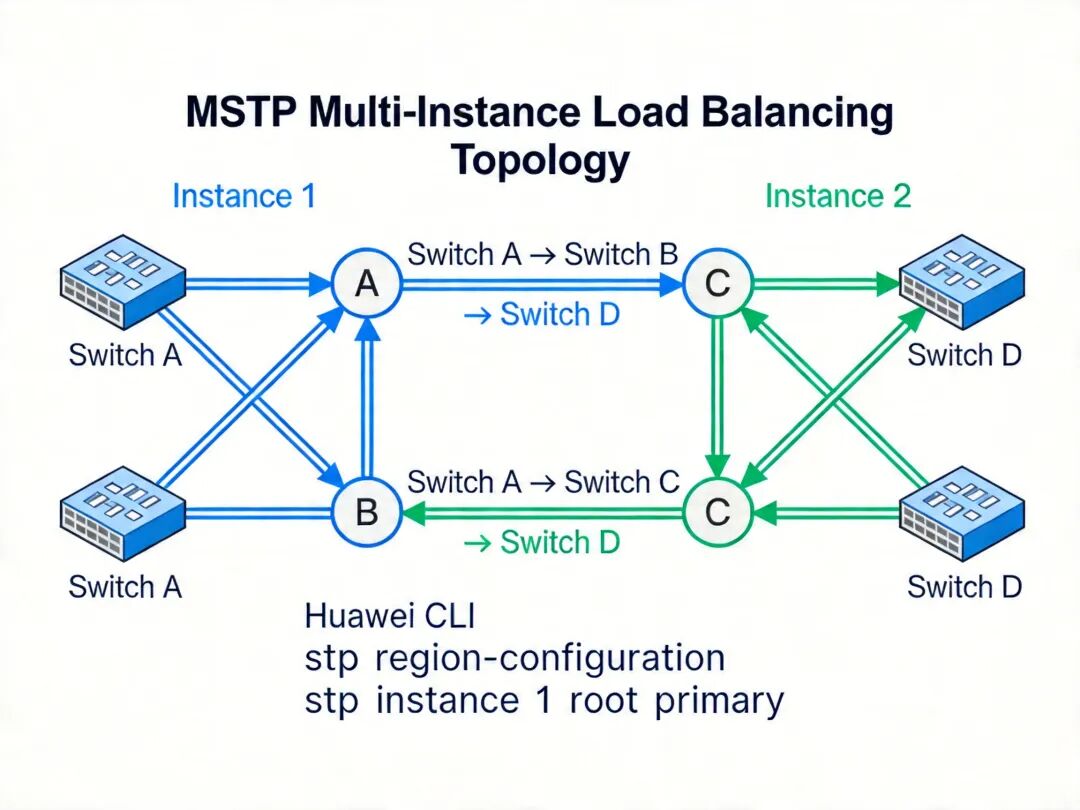

MSTP 多实例负载分担网络拓扑图，展示两个实例的流量转发路径
五、链路聚合配置
链路聚合（Eth-Trunk）符合 IEEE 802.3ad 标准，将多条物理链路绑定为一条逻辑链路，可实现带宽叠加（最大 8 条链路）和链路冗余，单条链路故障时流量可在 50ms 内切换到其他链路。
5.1 手工负载分担模式
手工模式下所有活动链路都参与数据转发，负载分担方式可基于源 MAC、目的 MAC、源 IP、目的 IP 等组合，配置步骤如下：
创建 Eth-Trunk 逻辑接口，加入成员物理接口。
配置 Eth-Trunk 接口的链路类型和允许通过的 VLAN。
配置负载分担模式，根据流量特征选择合适的分担因子。
配置示例：
[SwitchA] interface Eth-Trunk 1
[SwitchA-Eth-Trunk1] trunkport GigabitEthernet 1/0/1 to 1/0/3 // 加入3条物理链路
[SwitchA-Eth-Trunk1] port link-type trunk
[SwitchA-Eth-Trunk1] port trunk allow-pass vlan 10 20
[SwitchA-Eth-Trunk1] load-balance src-dst-mac // 基于源目MAC负载分担手工模式的缺点是无法检测链路的交叉连接、单通等故障，可能导致流量丢失。
5.2 静态 LACP 模式
静态 LACP 模式通过 LACP 协议协商链路参数，可检测链路故障，支持活动 / 备份链路模式，是生产环境的推荐方案：
配置 Eth-Trunk 模式为 lacp-static，两端设备一端为主动端（系统优先级低），一端为被动端。
配置活动接口上限阈值，超过阈值的链路为备份链路，活动链路故障时自动切换。
配置接口优先级，优先级高的接口优先成为活动接口。
配置示例：
[SWA] lacp priority 100 // 系统优先级，值越小越优先，默认32768
[SWA] interface Eth-Trunk 1
[SWA-Eth-Trunk1] mode lacp-static // 设置为静态LACP模式
[SWA-Eth-Trunk1] lacp max active-linknumber 2 // 最大活动链路数2条
[SWA] interface GigabitEthernet 1/0/1
[SWA-GigabitEthernet1/0/1] lacp priority 100 // 接口优先级，默认32768
[SWA-GigabitEthernet1/0/1] eth-trunk 15.3 两种模式对比分析
| 对比维度 | 手工负载分担模式 | 静态 LACP 模式 |
|---|---|---|
| 协商机制 | 无协商，纯静态配置 | 通过 LACP 协议协商 |
| 故障检测 | 仅检测物理链路 Down 故障 | 可检测交叉连接、单通等逻辑故障 |
| 备份链路 | 不支持备份，所有链路均活动 | 支持活动 / 备份链路，可设置活动链路阈值 |
| 配置复杂度 | 简单 | 稍复杂 |
| 适用场景 | 链路可靠性高、拓扑简单的场景 | 核心层链路、高可靠性要求场景 |

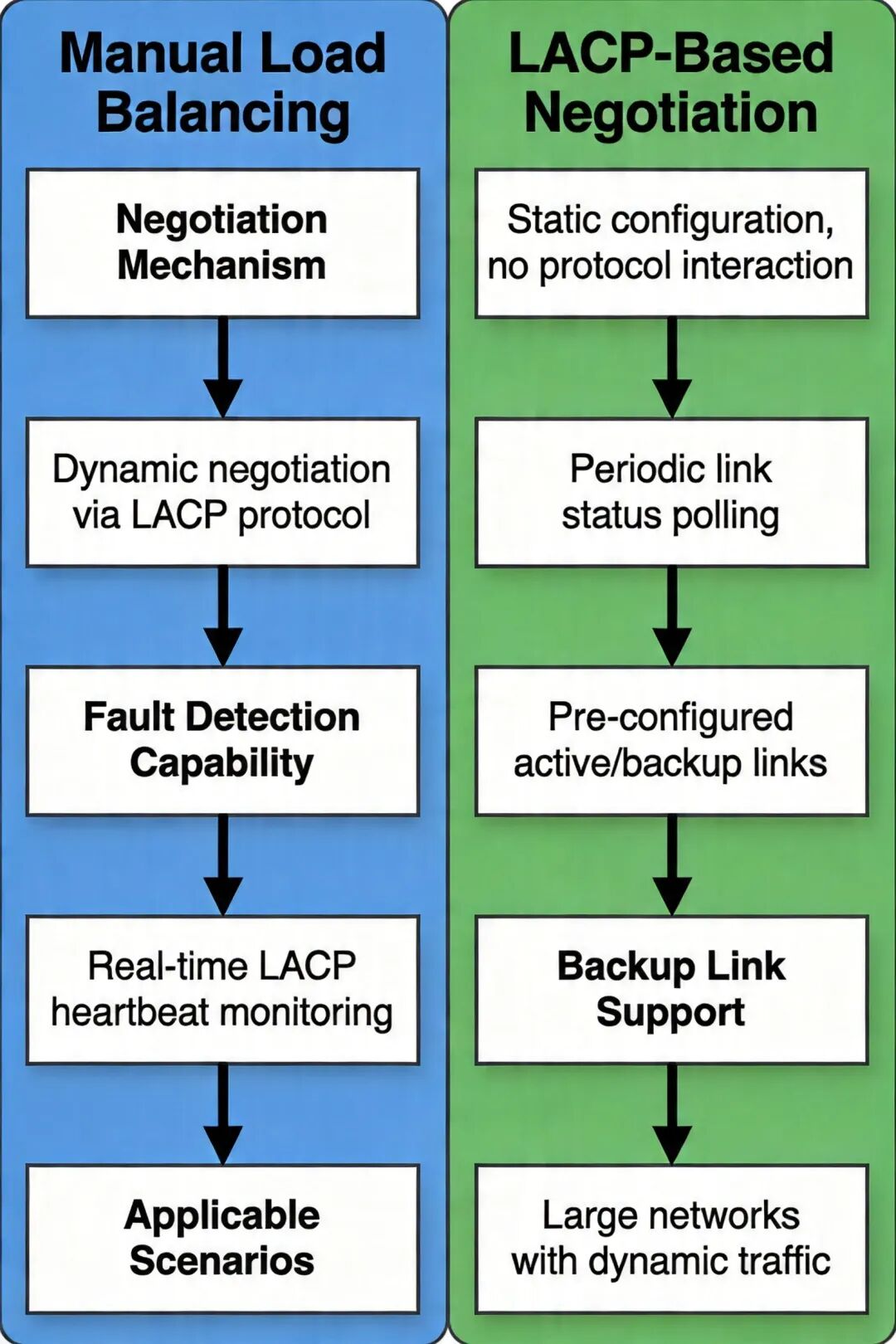

链路聚合两种模式的工作机制对比与故障切换流程图
六、交换机堆叠配置
堆叠（iStack）技术将多台物理交换机虚拟化为一台逻辑交换机，可简化网络管理、减少二层协议开销、提升转发性能，是园区网核心层和接入层的常用技术。
6.1 堆叠原理与组网模式
堆叠系统包含三种角色：主交换机（负责管理整个堆叠）、备交换机（主交换机故障时无缝接管）、从交换机（负责流量转发），典型组网模式为环形堆叠，可靠性高于链形堆叠，单条链路故障不影响堆叠系统运行。
堆叠建立过程分为四个阶段：物理连接检测、堆叠拓扑发现、主备选举、配置同步，主交换机选举优先级为：堆叠优先级 > 系统 MAC 地址，优先级值越大越优先。
6.2 环形堆叠配置示例
以 3 台交换机组成环形堆叠为例，配置步骤如下：
配置堆叠逻辑端口，每个交换机需配置两个堆叠端口，分别连接相邻设备，物理成员端口需为 10GE 光口或电口。
配置堆叠 ID 和优先级，主交换机优先级设置为最高，所有设备堆叠 ID 需唯一。
保存配置后依次重启设备，堆叠自动建立。
配置示例：
SW1配置（主交换机）
[SW1] interface stack-port 0/1
[SW1-stack-port0/1] port interface gigabitethernet 0/0/23 enable // 加入物理成员端口[SW1] interface stack-port 0/2
[SW1-stack-port0/2] port interface gigabitethernet 0/0/24 enable
[SW1] stack slot 0 priority 200 // 优先级设为200，默认100# SW2配置（备交换机）[SW2] interface stack-port 0/1
[SW2-stack-port0/1] port interface gigabitethernet 0/0/23 enable
[SW2] interface stack-port 0/2
[SW2-stack-port0/2] port interface gigabitethernet 0/0/24 enable
[SW2] stack slot 0 renumber 1 // 堆叠ID修改为1，默认0
[SW2] stack slot 1 priority 150 // 优先级150# SW3配置（从交换机）
[SW3] interface stack-port 0/1
[SW3-stack-port0/1] port interface gigabitethernet 0/0/23 enable
[SW3] interface stack-port 0/2
[SW3-stack-port0/2] port interface gigabitethernet 0/0/24 enable
[SW3] stack slot 0 renumber 2 // 堆叠ID修改为2连接规则：本端堆叠端口 1 必须连接对端堆叠端口 2，否则无法建立堆叠。
6.3 堆叠技术对比与趋势
堆叠技术与 CSS 集群（框式交换机集群）、VCF 纵向虚拟化的对比如下：
| 技术类型 | 适用设备 | 虚拟后逻辑节点数 | 管理复杂度 |
|---|---|---|---|
| iStack 堆叠 | 盒式交换机 | 1 台 | 低 |
| CSS 集群 | 框式核心交换机 | 1 台 | 中 |
| VCF 纵向虚拟化 | 核心 + 接入交换机 | 1 台 | 低 |
当前堆叠技术的发展趋势是支持长距离堆叠（通过光纤实现跨楼宇堆叠）、智能堆叠（零配置自动建立堆叠），进一步简化网络部署难度。

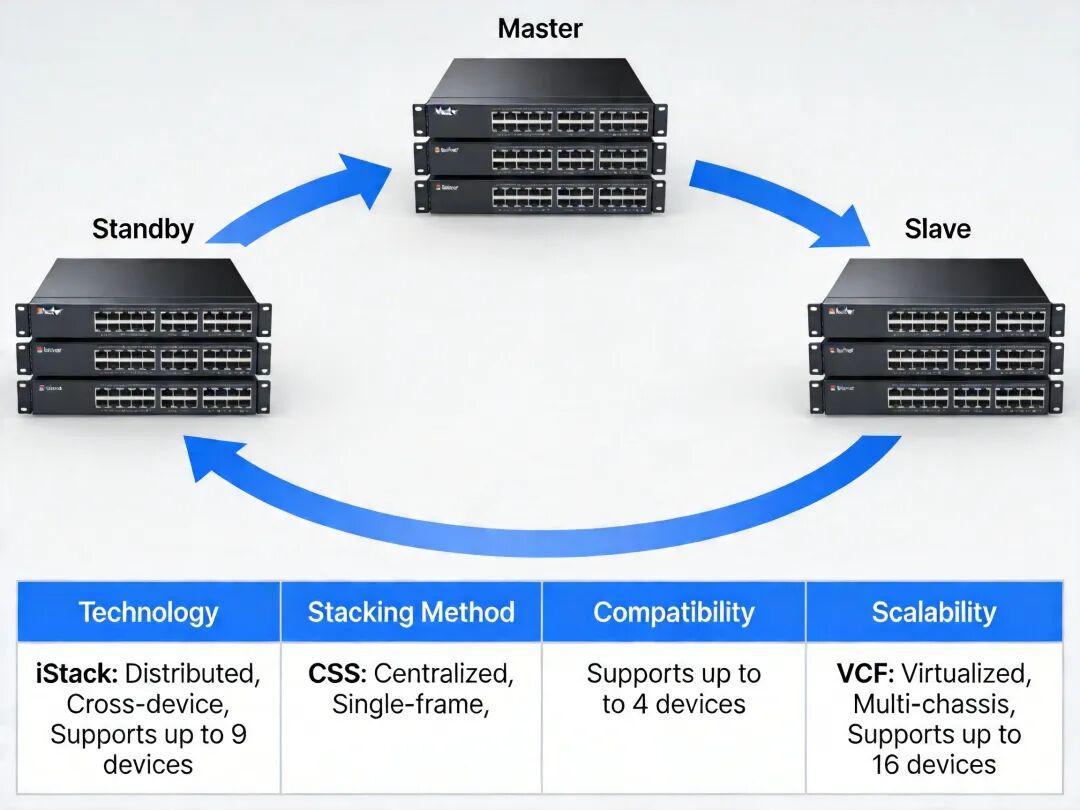

3 台交换机环形堆叠拓扑与角色分工示意图
七、总结与备考建议
7.1 核心知识点提炼
本文覆盖的交换机核心配置知识点如下：
VLAN 配置：三种接口类型的标签处理逻辑、动态 VLAN 划分方法。
GVRP：三种接口注册模式的区别与适用场景。
生成树：RSTP 的优化机制、四种保护功能的作用、MSTP 域配置与实例映射。
链路聚合：两种模式的优缺点对比、LACP 模式的关键参数。
堆叠：角色分工、建立过程、配置注意事项。
7.2 软考考试重点提示
下午案例题的高频考点包括：
接口配置改错：Access/Trunk 接口的 VLAN 配置错误、Hybrid 接口的标签处理配置错误。
MSTP 配置：MST 域参数不匹配导致的实例计算错误、根桥配置错误。
链路聚合配置：两端模式不匹配、负载分担模式不合理导致的流量不均衡。
易错点提示：MST 域配置后必须执行active region-configuration命令才能生效，否则配置不生效；Trunk 接口默认仅允许 VLAN 1 通过，需手动配置允许通过的 VLAN 列表。
7.3 实践与备考建议
配置练习：使用华为 eNSP 模拟器搭建拓扑，完成所有配置示例的验证，重点关注配置后的display命令输出结果，如display vlan、display stp brief、display eth-trunk等。
故障排查：故意配置错误，观察故障现象并掌握排查方法，如 MST 域不匹配时的实例状态、链路聚合两端模式不同时的接口状态。
记忆技巧：将常用配置命令整理成模板，对比记忆不同技术的配置差异，如生成树保护功能的应用场景、链路聚合两种模式的配置区别。
掌握上述交换机核心配置后，下一篇将重点讲解路由器的 DHCP、静态路由、动态路由协议等三层配置技术，完成整个网络配置知识体系的构建。
