Unity URP 下 UI 特效开发指南深入探索顶点色、Mask 交互与扭曲特效的实战技巧

前置知识

本文基于 Unity 2022.3 LTS + URP 14.0，假设你已掌握 Shader Graph 基础用法，熟悉 Canvas 渲染模式与 UI 组件层级关系。

在游戏开发中，UI 不仅是信息载体，更是视觉体验的重要组成部分。Unity 的 URP（Universal Render Pipeline）为 UI 特效提供了强大的着色器能力，配合顶点色、Mask 和扭曲 Shader，可以实现诸如高光扫过、流光边框、涟漪效果等丰富表现。本文将从原理到实现，系统讲解这三类特效的开发方法。

一、UI 顶点色的利用

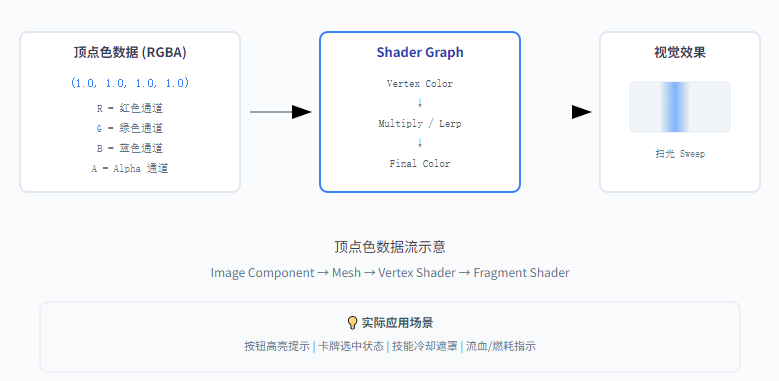

1.1 顶点色的基本原理

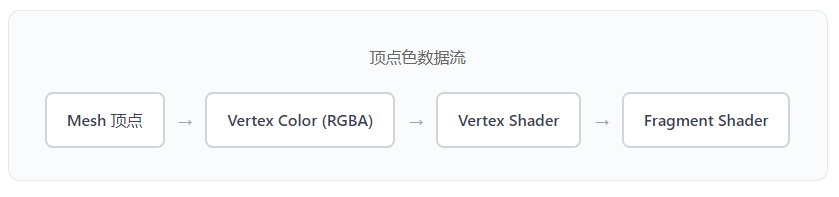

每个网格顶点可以携带一个 4 通道颜色值（RGBA），默认全为白色（1,1,1,1）。在 URP 的 Canvas 渲染中，这个颜色会被直接传递给顶点着色器，供片段着色器使用。

相比纹理顶点色更轻量，无需额外的贴图采样开销，即可驱动多种视觉效果。

1.2 通过脚本设置顶点色

cs 复制代码

using UnityEngine;
using UnityEngine.UI;
public class VertexColorController : MonoBehaviour
{
 [SerializeField] private Graphic targetGraphic;
 [SerializeField] private float sweepSpeed = 2f;
 [ private Material materialInstance;
 private int propertyID;
 void Start()
 {
 // 创建材质实例，避免污染共享材质
 materialInstance = new Material(targetGraphic.material);
 targetGraphic.material = materialInstance;
 // 获取 Shader 中声明的属性 ID，提升查找性能
 propertyID = Shader.PropertyToID("_SweepProgress");
 }
 void Update()
 {
 float progress = (Mathf.Sin(Time.time * sweepSpeed) + 1f) * 0.5f;
 materialInstance.SetFloat(propertyID, progress);
 }
}

1.3 Shader Graph 中读取顶点色

cs 复制代码

// Vertex Color Sweep Shader --- 顶点色驱动扫光特效
// 关键节点：Vertex Color（获取网格顶点颜色）
// 配合 SweepProgress 参数实现左右扫光效果
// 输入：Vertex Color (RGBA)
// 输入：SweepProgress (Float 0~1)
// 输入：SweepColor (Color)
// 输出：Base Color + Alpha

1.4 顶点色的实用技巧

🎨

颜色分层

利用 RGBA 四个通道分别存储不同信息，如 R 通道控制主色，G 通道控制高光，B 通道控制阴影。

⚡

性能优势

无需额外贴图采样，直接使用网格数据。适合大量 UI 元素需要独立颜色的场景。

🔄

动态更新

配合脚本可在运行时动态修改顶点色，实现渐变、闪烁、生命周期等效果。

⚠️ 注意事项

并非所有 UI 组件都支持自定义 Shader：Image、RawImage、Text 支持较好；Toggle、Slider 等复合组件需要额外处理子对象。

二、Mask 组件与 Shader 的交互

2.1 URP Mask 的工作机制

URP 中的 Mask 通过 Stencil Buffer 实现遮罩剔除。Mask 组件会将 Stencil Reference Value 写入屏幕，当 UI 元素的 Shader 读取Stencil 时，会根据比较操作决定是否渲染。

cs 复制代码

// Maskable UI Shader --- 支持 Stencil Mask 遮罩
Properties
{
 _MainTex ("Sprite Texture", 2D) = "white" {}
 _Color ("Tint", Color) = (1,1,1,1)
}
SubShader
{
 Tags { "Queue"="Transparent" "RenderType"="Transparent" }
 // Stencil 配置 --- 关键部分
 Stencil
 {
 Ref 1 // 参考值，与 Mask 组件的 Stencil 值对应
 Comp Equal // 比较操作：等于才渲染
 Pass Keep // 通过时保持Stencil不变
 Fail Zero // 失败时写入0（不显示）
 }
 Blend SrcAlpha OneMinusSrcAlpha
 // ... Fragment Shader 代码 ...
}

2.2 Mask 组件属性解析

属性	说明	常用值
`Show Graphic`	是否在遮罩范围内显示 Mask 图形	true / false
`Mask材质的 Stencil Ref`	Mask 写入的 Stencil 参考值	通常为 1
`Mask材质的 Stencil Comp`	遮罩的比较操作	Always / Equal

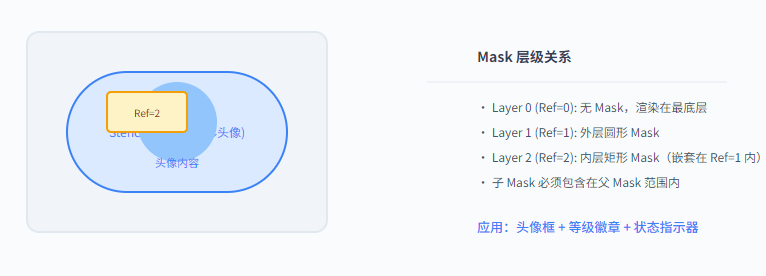

2.3 多层 Mask 嵌套

通过设置不同的 Stencil 值，可以实现多层 Mask 嵌套效果。例如在一个圆形头像框内再套一个方形的信息标签。

创建外层 Mask

在 UI 层级中放置 Mask 组件，设置其 Source Graphic 的 Stencil Ref = 1，确保子元素受此 Mask 约束。

创建内层 Mask

作为外层 Mask 的子对象，再次添加 Mask 组件，设置 Source Graphic 的 Stencil Ref = 2。注意子 Mask 的形状必须完全包含在外层 Mask 范围内。

配置子元素 Shader

子元素的 Shader 需要将 Stencil Comp 设置为 Greater 或 Equal，以匹配对应层级的 Mask。

三、UI 扭曲特效

3.1 扭曲特效的原理

UI 扭曲本质上是对 UV 坐标进行数学变换。最常见的是波形扰动（Wave Distortion）和中心膨胀（Spherize）。通过在 Shader 中对顶点或片段的 UV 进行偏移，可以实现涟漪、缩放、呼吸等视觉效果。

核心公式

finalUV = baseUV + sin/cos(offset) * intensity

通过叠加正弦/余弦波形，并控制振幅（amplitude）、频率（frequency）和相位（phase），可以生成丰富的扭曲形态。

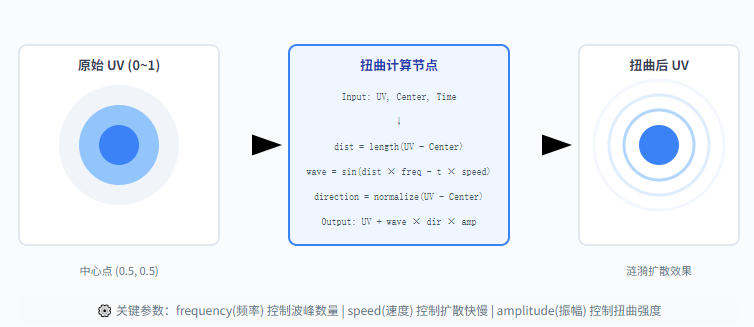

3.2 涟漪效果实现

cs 复制代码

void RippleUV(float2 uv, float2 center,
 float time, float speed,
 float frequency, float amplitude,
 out float2 distortedUV)
{
 // 计算到中心的距离
 float2 delta = uv - center;
 float dist = length(delta);
 // 涟漪波：随着时间向外扩散
 float wave = sin(dist * frequency - time * speed);
 // 振幅随距离衰减（远处涟漪更弱）
 float attenuation = 1.0 / (1.0 + dist * 5.0);
 // 计算径向扰动方向
 float2 direction = normalize(delta);
 // 应用扰动偏移
 distortedUV = uv + direction * wave * amplitude * attenuation;
}

3.3 Shader Graph 实现扭曲节点

如果使用 Shader Graph，可以通过自定义 Function Node 封装扭曲逻辑，或者使用内置的 Tiling And Offset、Twirl 等节点组合。

3.4 实际应用：技能按钮涟漪反馈

cs 复制代码

public class SkillButtonRipple : MonoBehaviour, IPointerClickHandler
{
 [SerializeField] private Material rippleMaterial;
 [SerializeField] private float rippleDuration = 0.6f;
 private int timeID;
 private int centerID;
 private float currentTime = 0f;
 private bool isRippling = false;
 Vector2 clickPosition;
 void Start()
 {
 timeID = Shader.PropertyToID("_RippleTime");
 centerID = Shader.PropertyToID("_RippleCenter");
 }
 public void OnPointerClick(PointerEventData eventData)
 {
 // 将屏幕坐标转换为 UI 局部 UV
 RectTransformUtility.ScreenPointToLocalPointInRectangle(
 transform.as RectTransform, eventData.position,
 eventData.pressEventCamera, out Vector2 localPoint);
 RectTransform rect = transform as RectTransform;
 Vector2 normalizedPos = (Vector2)localPoint / rect.sizeDelta + 0.5f;
 clickPosition = normalizedPos;
 isRippling = true;
 currentTime = 0f;
 }
 void Update()
 {
 if (!isRippling) return;
 currentTime += Time.deltaTime;
 float progress = currentTime / rippleDuration;
 rippleMaterial.SetFloat(timeID, currentTime);
 rippleMaterial.SetVector(centerID, clickPosition);
 if (progress >= 1f)
 isRippling = false;
 }
}

3.5 扭曲特效类型一览

🌊

涟漪 Ripple

以点击位置为中心，向外扩散的同心圆波纹。适合按钮点击反馈、水波特效。

🌀

旋转 Twirl

以某点为中心进行漩涡状旋转扭曲。适合魔法阵、传送门、眩晕状态等。

📍

球面化 Spherize

将平面 UV 向中心点投影成球面效果。适合球形头像框、3D 按钮感。

💨

呼吸 Breathe

UV 随时间周期性缩放，产生膨胀收缩感。适合加载动画、待机特效。

性能建议

扭曲特效通常需要在每个片段计算中访问 UV 并进行数学运算。建议将计算量大的扭曲效果限制在小尺寸 UI 元素上，避免全屏使用。如需全屏扭曲，可考虑在 Post-processing 阶段实现。

总结与实践建议

特效类型	实现难度	性能开销	适用场景
顶点色	⭐ 简单	极低	批量颜色变化、简单状态指示
Mask 遮罩	⭐⭐ 中等	低	头像框、渐变遮罩、层级裁剪
扭曲特效	⭐⭐⭐ 较高	中等	点击反馈、特效装饰、动画增强

在实际项目中，建议将常用的 UI 特效封装为可复用组件：

建立特效 Shader 库

将顶点色、Mask、扭曲等 Shader 整理为 Shader Graph 资产，配合可视化调参面板。

封装 C# 控制器

针对每种特效编写配套脚本，处理事件触发、参数动画、资源生命周期。

Prefab 化与配置化

将特效 UI 预制件化，通过 ScriptableObject 或 Inspector 配置特效参数，便于设计师调整。

掌握以上技术后，你将能够为游戏 UI 赋予更丰富的视觉表现力，让玩家在交互过程中获得更细腻的反馈体验。
