数字信号处理实验（1）-抗混叠滤波器

1. 实验背景与目的

在数字信号处理中，连续时间信号在进入数字系统之前，必须先经过抽样，转换为离散时间序列。教材"连续时间信号的抽样"中指出：若抽样频率选择不当，则抽样后的频谱会发生周期延拓并产生重叠，从而出现频谱混叠。因此，在实际抽样之前，往往需要配置抗混叠滤波器，以抑制高频分量，减小混叠失真。

本实验正是围绕这一主线展开。通过构造一个由 10 kHz 和 70 kHz 两个正弦信号叠加而成的混频信号，先以较高采样率进行仿真，再做 10:1 抽取，观察抽样后频谱的变化；随后分别加入一阶和二阶 RC 低通滤波器，对比不同滤波条件下高频分量的衰减效果，从而验证教材中关于抽样定理、混叠现象以及实际抽样中抗混叠滤波器作用的相关结论。

2. 理论基础

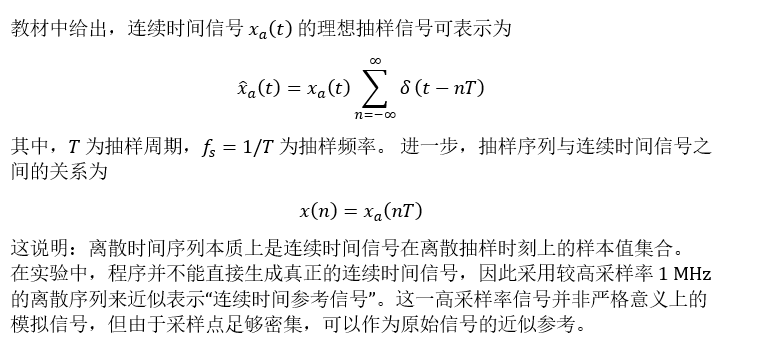

2.1 连续时间信号的抽样

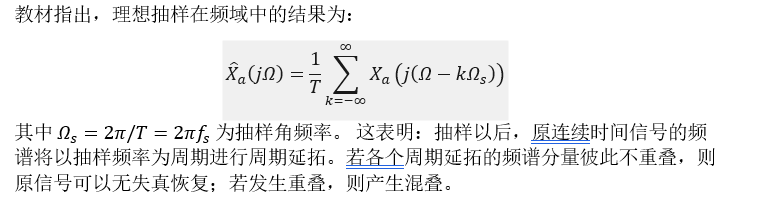

2.2 抽样的频域效应与频谱周期延拓

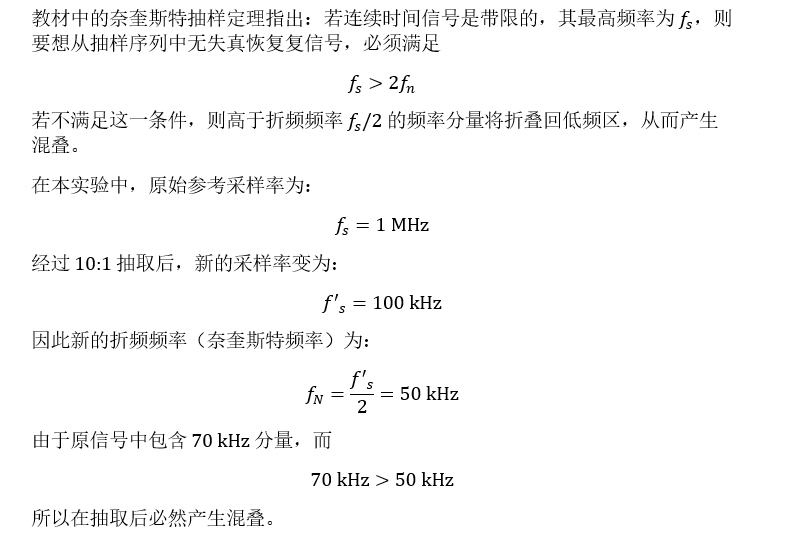

2.3 抽样定理与混叠

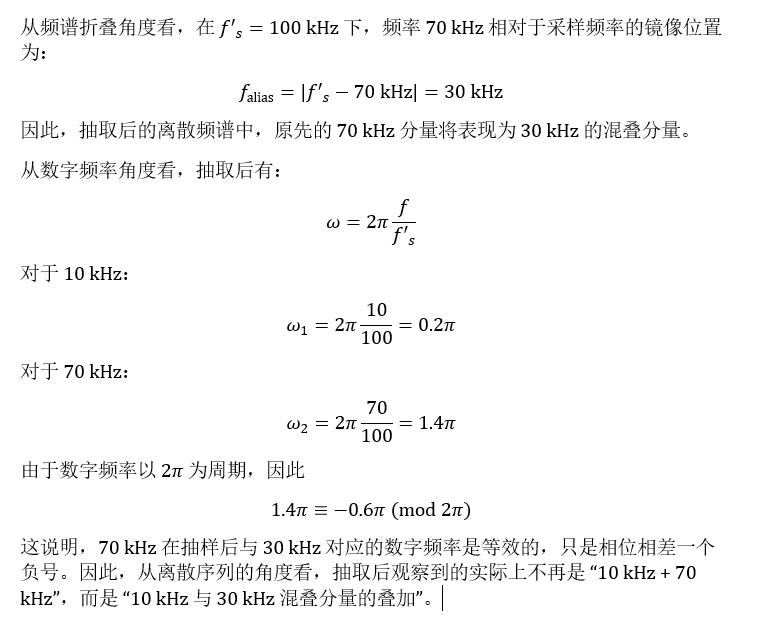

2.4 70 kHz 为什么会混叠到 30 kHz

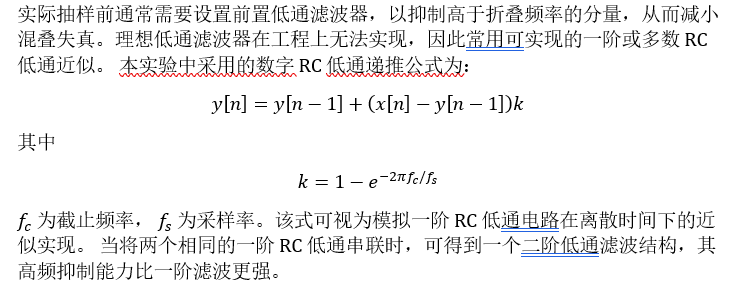

2.5 实际抽样中的抗混叠滤波器

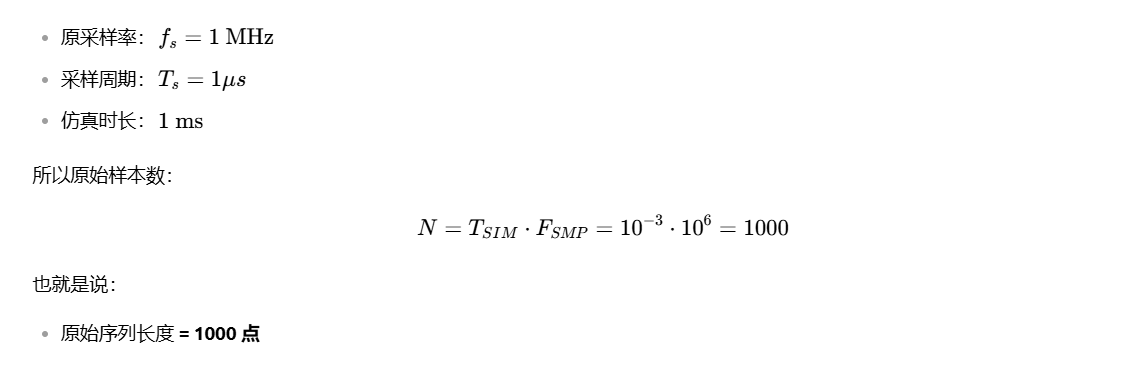

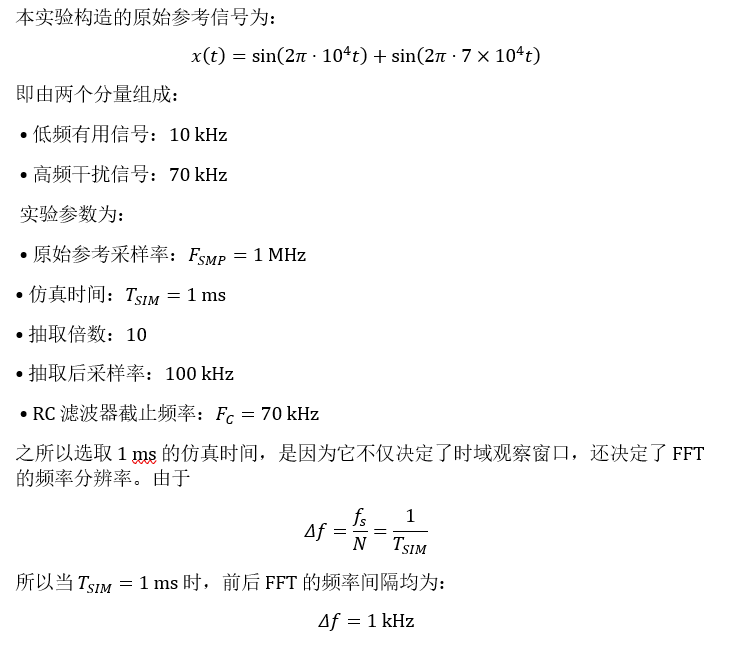

3.实验信号与参数设置

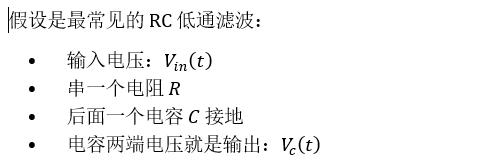

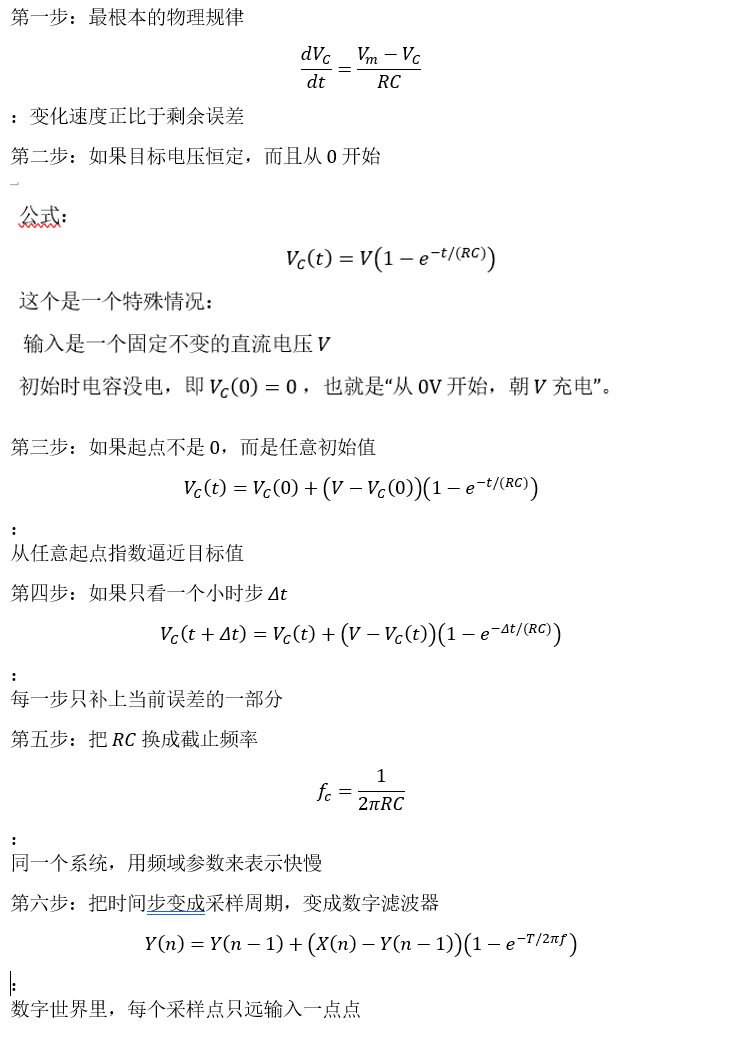

RC 系统

4.python库函数

import numpy as np，数值计算库。

import matplotlib.pyplot as plt，画图库。

np.arange()

复制代码

x1 = np.arange(0, T_SIM, T_SMP)
#从 0 开始，每次加 2，到 10 之前停止
a = np.arange(0, 10, 2)
print(a)
输出：
[0 2 4 6 8]

np.sin()

复制代码

y1 = np.sin(2 * np.pi * F_SIG * x1)
# 1 Hz 正弦波在几个典型时刻的取值
x = np.array([0, 0.25, 0.5, 0.75, 1.0])
y = np.sin(2*np.pi*x)
print(y)
输出：[0, 1, 0, -1, 0]，

x2 = x1[::10]，y2 = y1[::10]

复制代码

a = np.array([0,1,2,3,4,5,6,7,8,9])
print(a[::2])
输出：
[0 2 4 6 8]

plt.subplots(2,2)

复制代码

fig, ax = plt.subplots(2, 2)
#创建一个 2 行 2 列的子图窗口
ax[0][0]   ax[0][1]
ax[1][0]   ax[1][1]
你的图就是：
左上：原始时域
左下：原始频域
右上：抽取后时域
右下：抽取后频域

np.fft.fft()

复制代码

np.fft.fft(y1)

#把时域信号拆成"有哪些频率成分"

np.abs()

np.fft.fft(y1),返回的是复数，不是普通实数。有实部、虚部，所以画频谱时通常取模长：

复制代码

np.abs(np.fft.fft(y1))

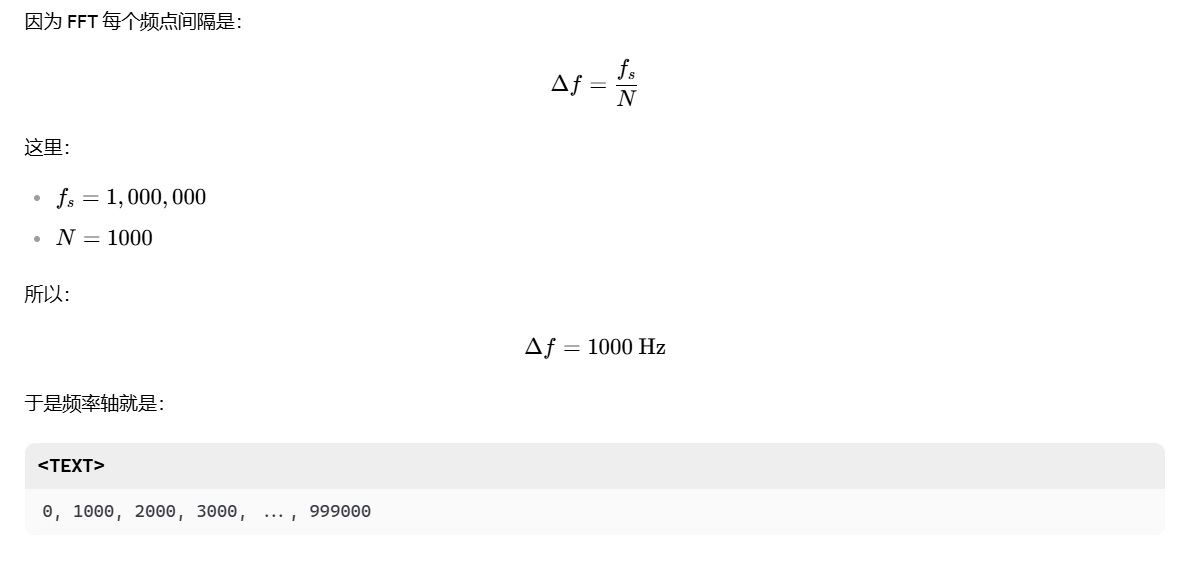

频率轴

复制代码

freq_x1 = [F_SMP / len(x1) * i for i in range(len(x1))]
#len(x1) 就是数组长度。
#range(1000)表示：0,1,2,3,...,999

5. 三版代码的设计思路

课堂代码一：只有 10 kHz，验证"抽取后不混叠"

复制代码

import numpy as np                    # 数值计算库
from matplotlib import pyplot as plt  # 画图库

# ========== 参数设置 ==========
F_SMP = 1e6      # 采样频率 1MHz（每秒采100万个点） Sampling Frequency（采样频率）
T_SIM = 1e-3     # 仿真时长 1ms
F_SIG = 1e4      # 信号频率 10kHz
T_SMP = 1/F_SMP  # 采样间隔 = 1/采样频率 = 1μs

# ========== 生成原始信号 ==========
x1 = np.arange(0, T_SIM, T_SMP)       # 时间轴：0到1ms，步长1μs，共1000个点
y1 = np.sin(2*np.pi*F_SIG*x1)         # 生成10kHz正弦波

# ========== 10:1抽取（降采样） ==========
x2 = x1[::10]    # 每隔10个点取1个（采样率从1MHz降到100kHz）
y2 = y1[::10]    # 对应的信号值

# ========== 画4个子图 ==========
fig, ax = plt.subplots(2, 2)          # 创建2×2的子图

# 左上：原始信号时域波形
ax[0][0].plot(x1*1000, y1)            # x轴乘1000把秒转成毫秒

# 右上：抽取后信号时域波形
ax[0][1].plot(x2*1000, y2)

# 左下：原始信号频谱（FFT）
ax[1][0].plot(
    [F_SMP/len(x1)*i for i in range(len(x1))],  # 频率轴
    np.abs(np.fft.fft(y1))                        # FFT取幅值
)

# 右下：抽取后信号频谱
ax[1][1].plot(
    [F_SMP/10/len(x2)*i for i in range(len(x2))],
    np.abs(np.fft.fft(y2))
)

#设置 Matplotlib 子图的标题和坐标轴标签
ax[0][0].set_title("Undecimated signal, time")
ax[0][1].set_title("Decimated signal at 10:1, time")
ax[1][0].set_title("Undecimated signal, freq")
ax[1][1].set_title("Decimated signal at 10:1, freq")

ax[0][0].set_xlabel("Time (ms)"); ax[0][0].set_ylabel("Amplitude")
ax[0][1].set_xlabel("Time (ms)"); ax[0][1].set_ylabel("Amplitude")
ax[1][0].set_xlabel("Freq (Hz)"); ax[1][0].set_ylabel("Amplitude")
ax[1][1].set_xlabel("Freq (Hz)"); ax[1][1].set_ylabel("Amplitude")

''Undecimated，"未抽取的"或"未降采样的"，指原始、未经抽点的信号。

Decimated，"抽取后的"或"降采样后的"，指经过降采样处理的信号。

at 10:1 指抽取比例为 10:1，即每 10 个原始采样点保留 1 个。

time 这里指 Time Domain（时域），显示信号幅度随时间的变化。

freq 是 Frequency 的缩写，指 Frequency Domain（频域），显示信号的频谱成分。''


plt.tight_layout()  # 自动调整子图间距
plt.show()          # 显示图形窗口

关键代码：

复制代码

np.arange(0, T_SIM, T_SMP)
/*生成时间轴：
从 0 到 1 ms
步长 1 us
得到 1000 个采样点。
*/
np.sin(2*np.pi*F_SIG*x1)
/*生成 10 kHz 正弦波：*/
x1[::10]
/*Python 切片语法，意思是：
从头到尾，每隔 10 个取 1 个
这就是 10:1 抽取。
*/

抽取后有效采样率变成：100 kHz

奈奎斯特频率：50 kHz，而信号只有 10 kHz，所以满足：10 kHz<50 kHz

因此不会混叠。

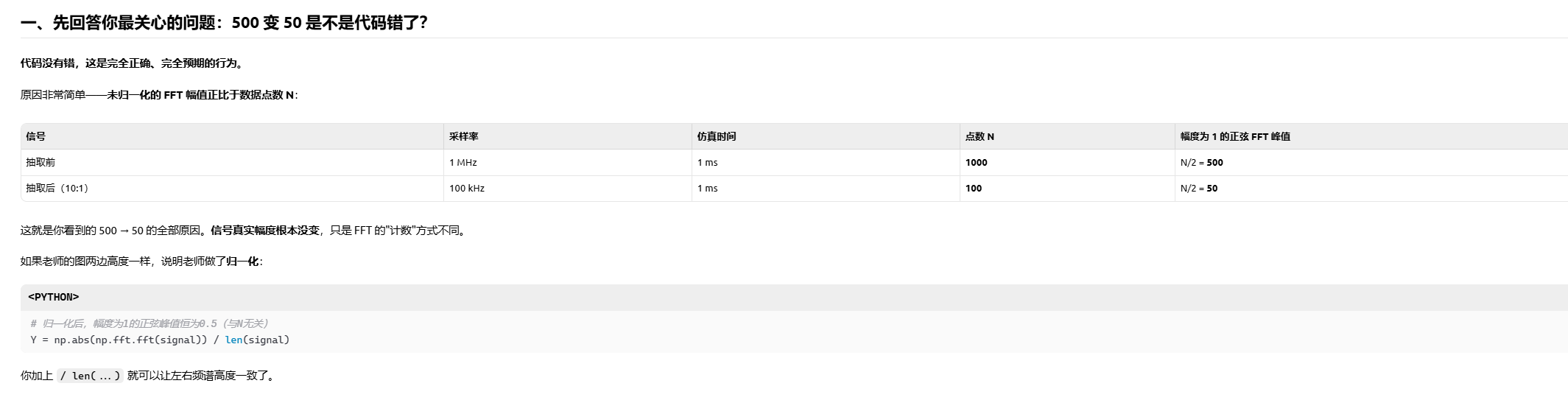

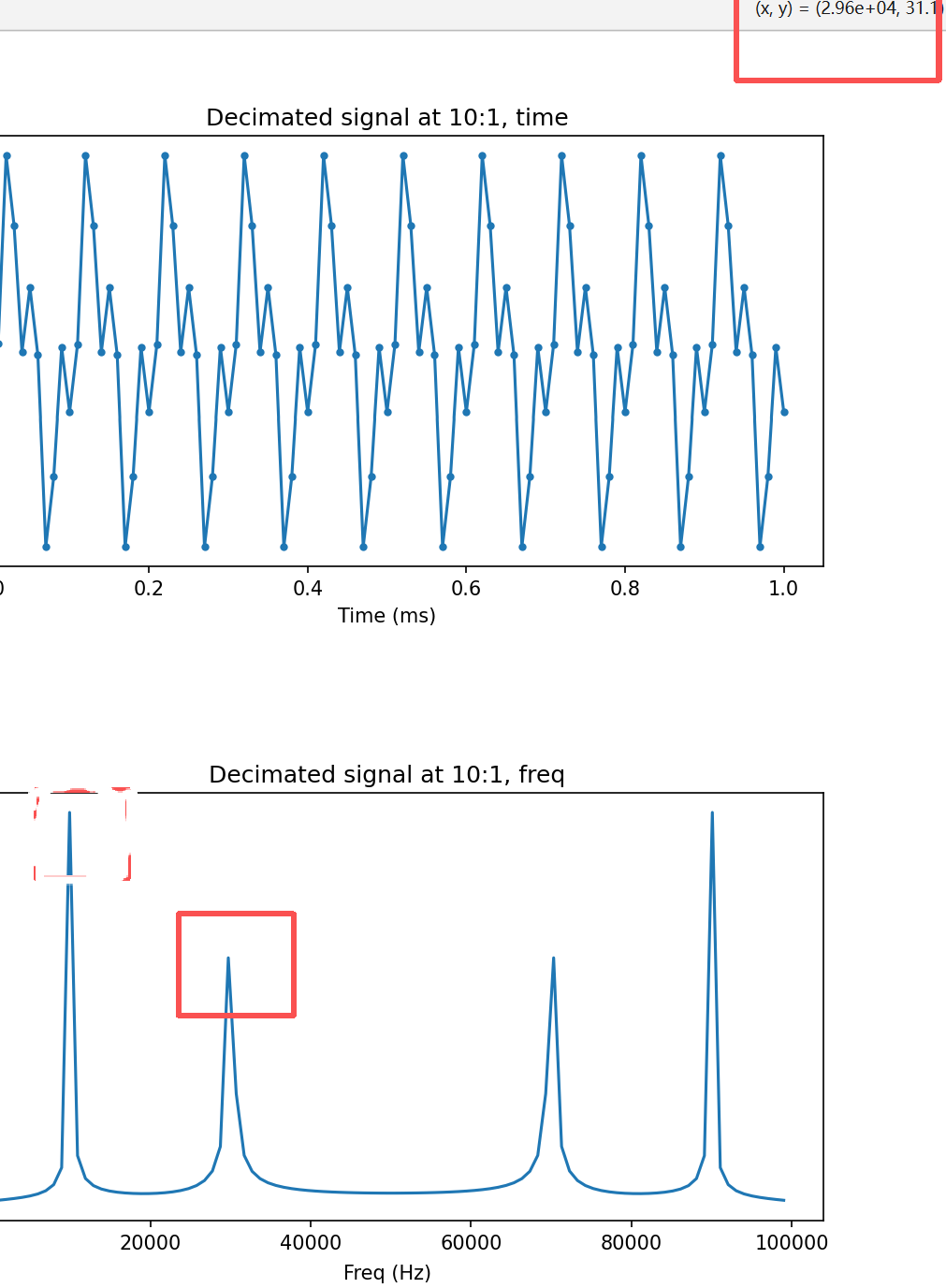

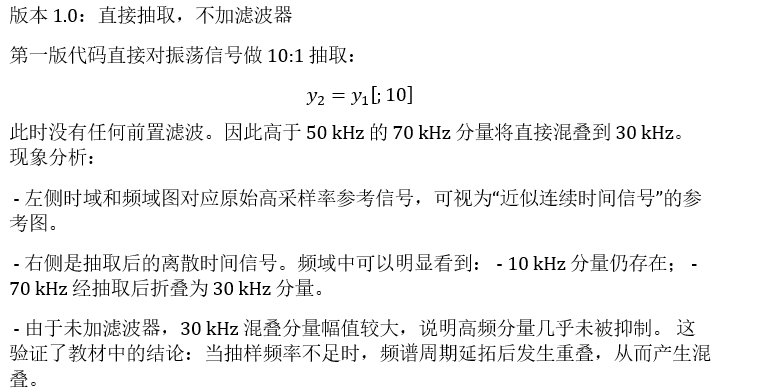

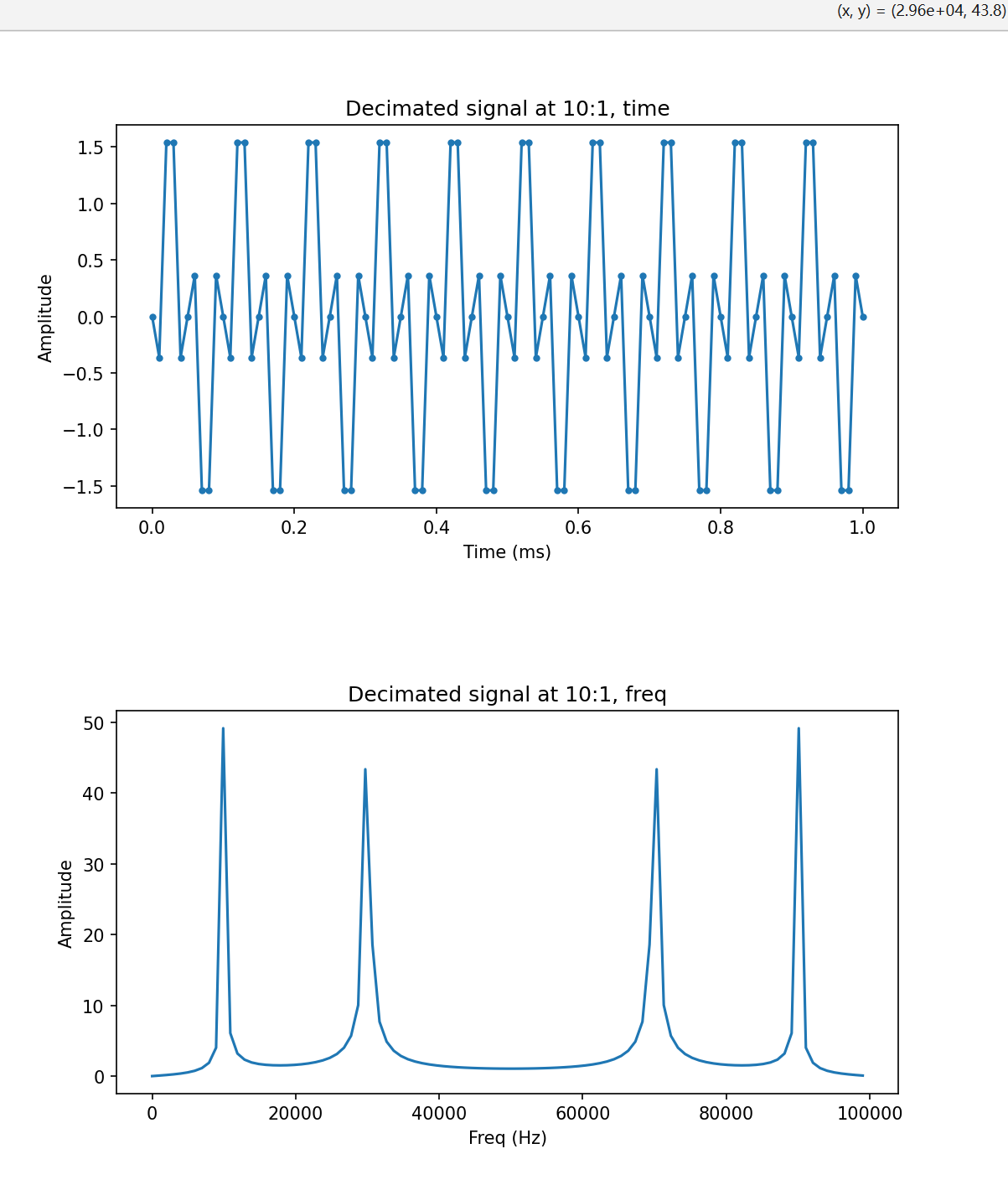

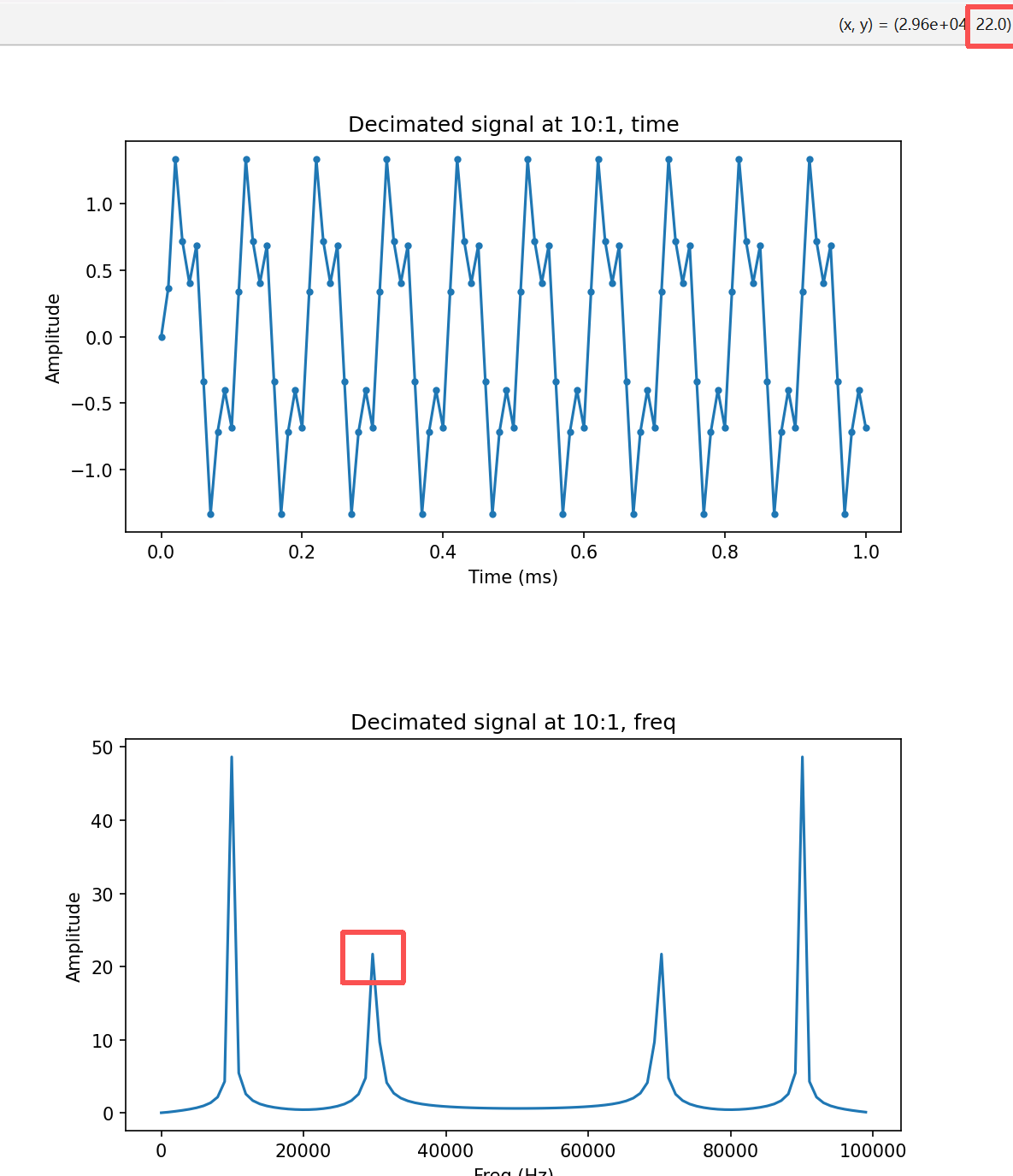

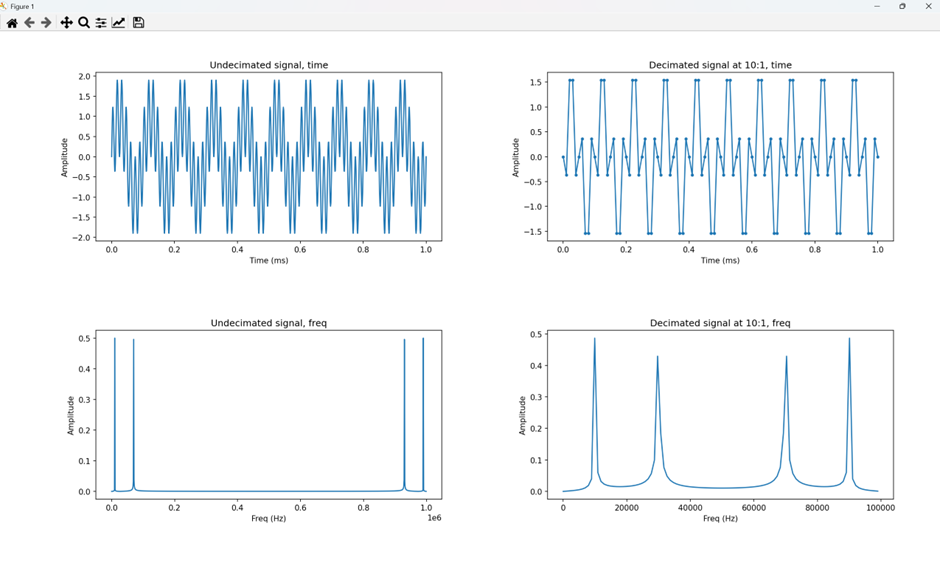

课堂代码二：加 70 kHz，观察混叠

第二版核心就是把信号改成了：

复制代码

y1 = np.sin(2*np.pi*F_SIG1*x1) + np.sin(2*np.pi*F_SIG2*x1)

抽取后新采样率：fs′=100 kHz

奈奎斯特频率：fN=50 kHz

由于：70 kHz>50 kHz，所以发生混叠。

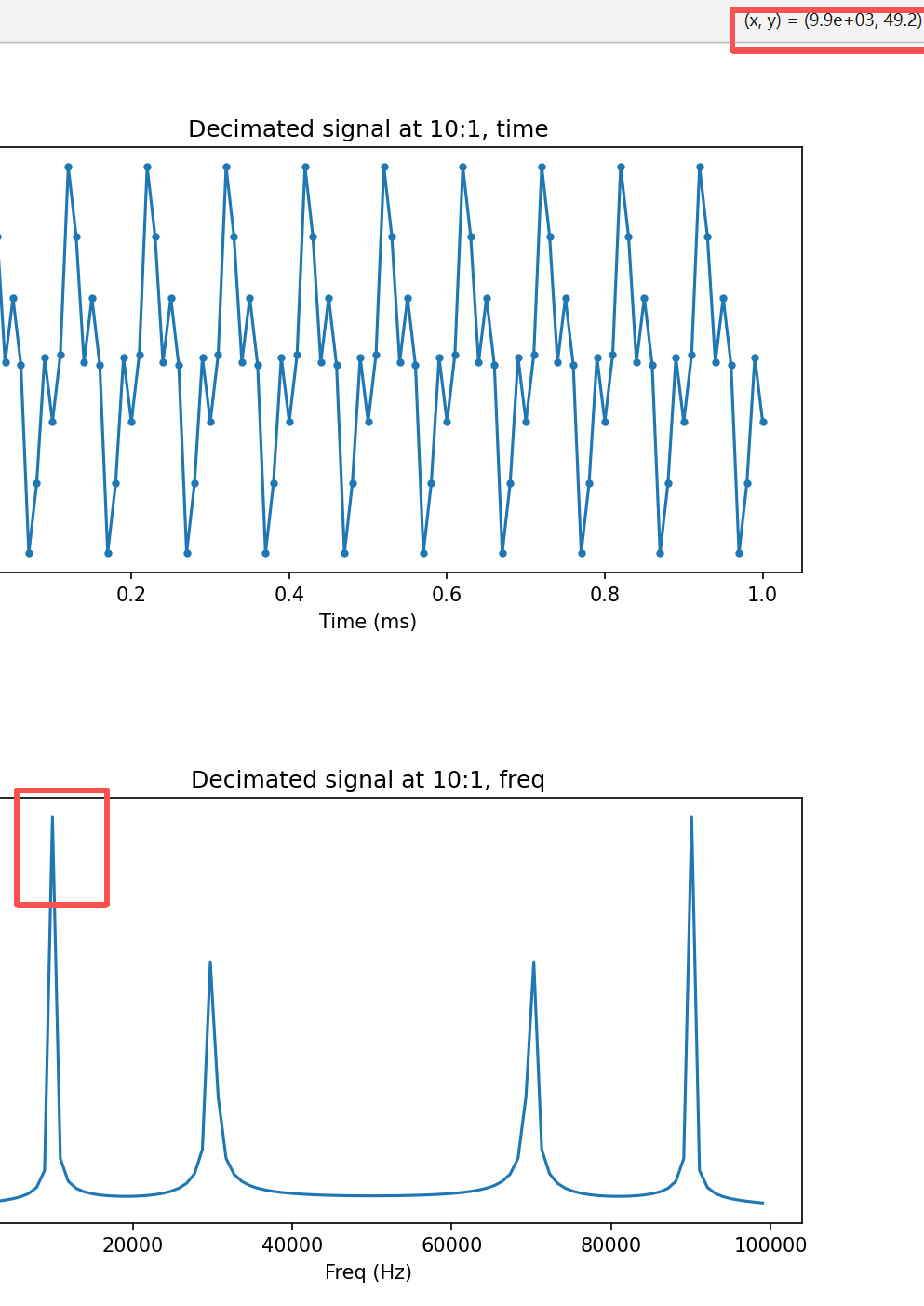

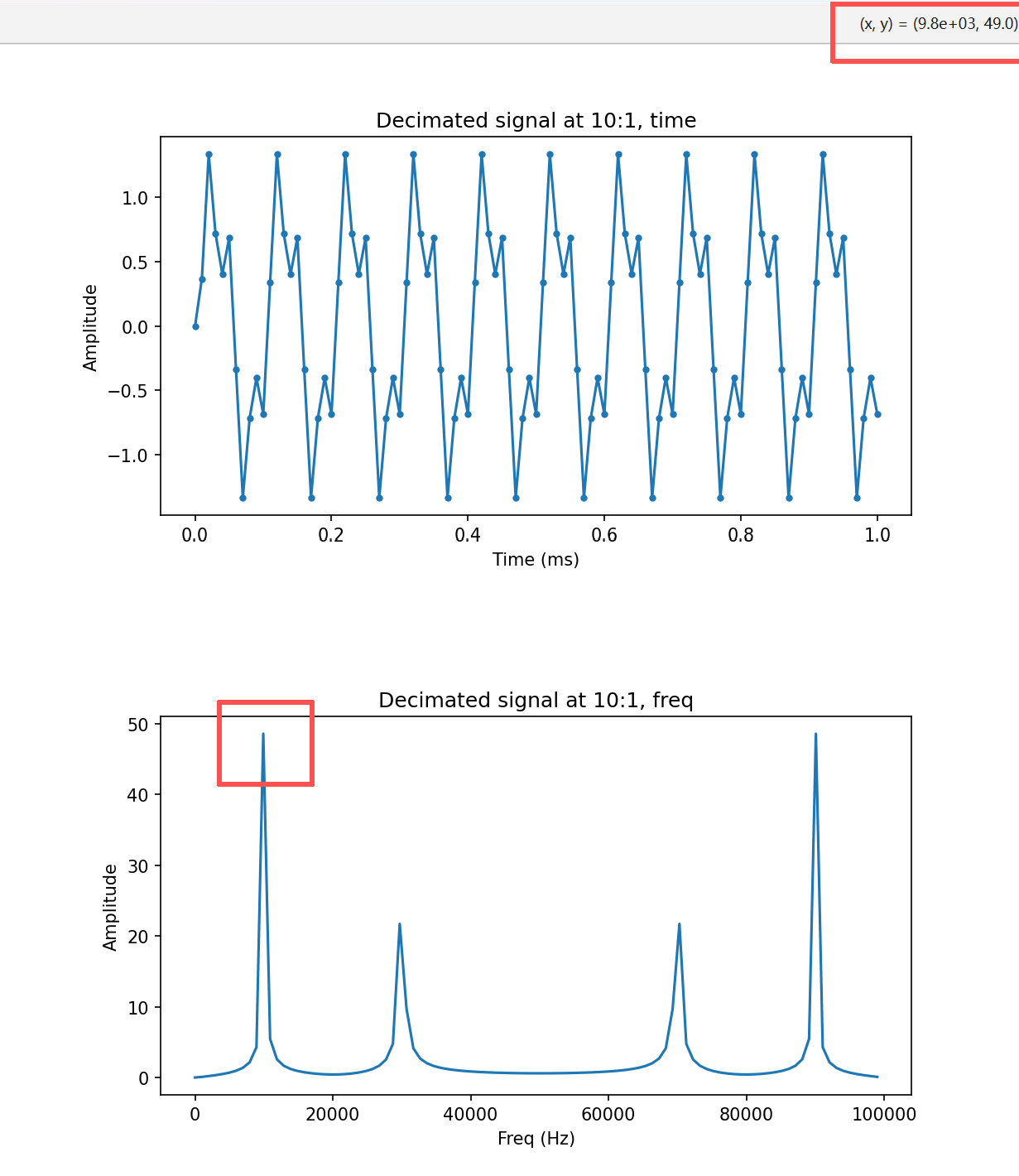

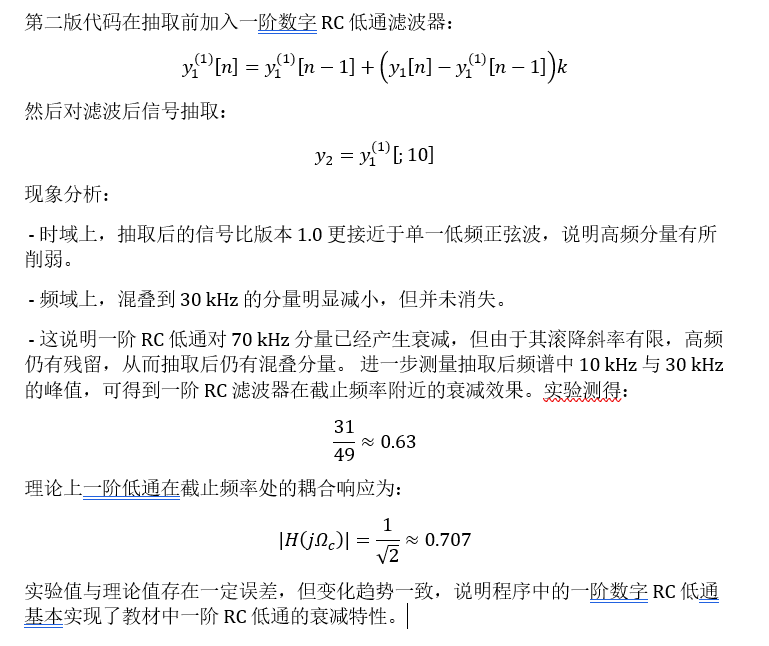

课堂代码三：加入一阶 RC 低通后再抽取

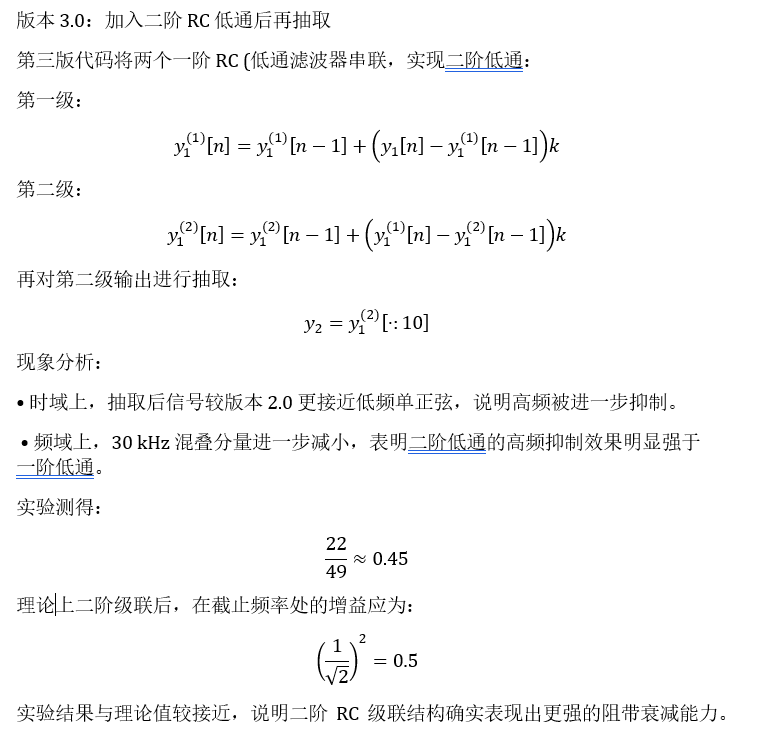

课堂代码四：加入二阶 RC 低通后再抽取

问题：

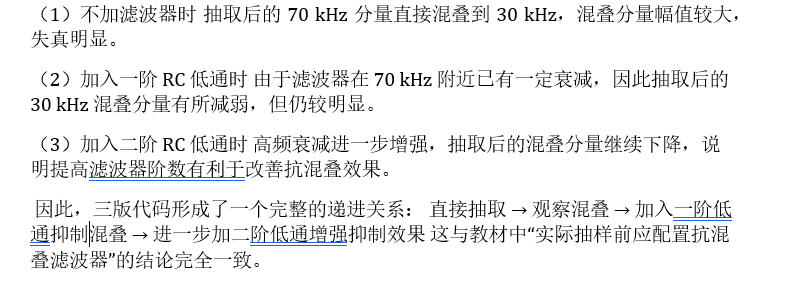

6.实验结果的整体比较

三版实验可归纳为以下结论：

7.代码：

复制代码

#!/usr/bin/env python3

import numpy as np
from matplotlib import pyplot as plt

F_SMP = 1e6        # 原始采样率 1MHz
T_SIM = 1e-3       # 仿真时间 1ms
F_SIG1 = 1e4       # 信号1：10kHz
F_SIG2 = 70e3      # 信号2：70kHz (新增！)
T_SMP = 1 / F_SMP
FC= 70e3

x1 = np.arange(0, T_SIM, T_SMP)
# 把 10kHz 和 70kHz 的正弦波叠加在一起
y1 = np.sin(2 * np.pi * F_SIG1 * x1) + np.sin(2 * np.pi * F_SIG2 * x1)
"""

k = 1 - np.exp(-2 * np.pi * FC / F_SMP)

# 第一级
y1_filt = np.zeros_like(y1)
y1_filt[0] = y1[0]

# 第二级
y2_filt = np.zeros_like(y1)
y2_filt[0] = y1_filt[0]

for n in range(1, len(y1)):
    y1_filt[n] = y1_filt[n-1] + (y1[n] - y1_filt[n-1]) * k
    y2_filt[n] = y2_filt[n-1] + (y1_filt[n] - y2_filt[n-1]) * k
    """

# 抽取
x2 = x1[::10]
#y2 = y2_filt[::10]
y2 = y1[::10]

fig, ax = plt.subplots(2, 2)

# 时域画图
ax[0][0].plot(x1 * 1000, y1)
ax[0][1].plot(x2 * 1000, y2, marker='.', linestyle='-') # 加了点(marker)更清楚看到离散点

# 频域画图 (FFT)
freq_x1 = [F_SMP / len(x1) * i for i in range(len(x1))]
ax[1][0].plot(freq_x1, np.abs(np.fft.fft(y1))/len(y1))

freq_x2 = [F_SMP / 10 / len(x2) * i for i in range(len(x2))]
ax[1][1].plot(freq_x2, np.abs(np.fft.fft(y2))/len(y2))

# 设置标题和坐标轴
ax[0][0].set_title("Undecimated signal, time")
ax[0][1].set_title("Decimated signal at 10:1, time")
ax[1][0].set_title("Undecimated signal, freq")
ax[1][1].set_title("Decimated signal at 10:1, freq")

ax[0][0].set_xlabel("Time (ms)"); ax[0][0].set_ylabel("Amplitude")
ax[0][1].set_xlabel("Time (ms)"); ax[0][1].set_ylabel("Amplitude")
ax[1][0].set_xlabel("Freq (Hz)"); ax[1][0].set_ylabel("Amplitude")
ax[1][1].set_xlabel("Freq (Hz)"); ax[1][1].set_ylabel("Amplitude")

# 限制频域显示的范围，方便观察低频部分（选做，但我推荐加上这行）
#ax[1][0].set_xlim(0, 150000)
#ax[1][1].set_xlim(0, 100000)

plt.tight_layout()
plt.show()
