面阵 vs 线阵：工业视觉的"广角镜"与"扫描仪"
------ 深度解析堡盟面阵与Basler线阵选型差异（附Python实战代码）
在机器视觉项目中，选型的第一步往往就是决定：用面阵相机（Area Scan）还是线阵相机（Line Scan）？
很多新手工程师容易混淆两者，导致项目后期出现带宽瓶颈或成像模糊。本文将以堡盟（Baumer）面阵相机 和Basler线阵相机为例，从物理原理到Python代码实现，彻底讲透两者的区别与优缺点。

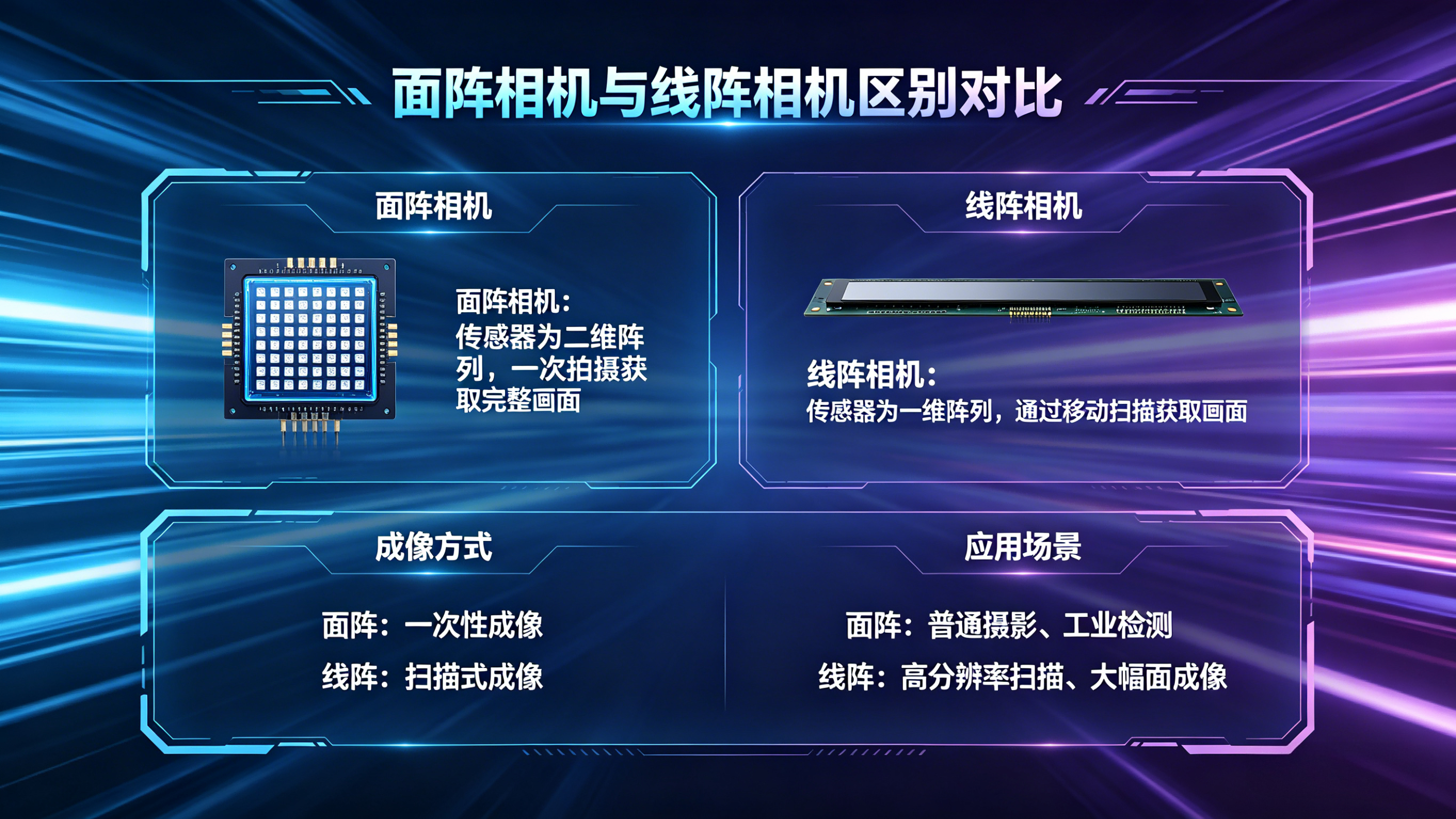

🔍 核心差异：一帧 vs 一行
面阵相机 (Area Scan)：瞬间的"广角镜"
就像我们平时用的手机摄像头，面阵相机一次曝光捕捉一整张二维图像。
- 代表选手：堡盟 CX/CXG 系列
- 工作方式 ：传感器一次性读取所有像素，形成 W i d t h × H e i g h t Width \times Height Width×Height 的矩阵图像。
线阵相机 (Line Scan)：连续的"扫描仪"
线阵相机每次曝光只捕捉一行像素 （ N × 1 N \times 1 N×1）。
- 代表选手：Basler racer 系列
- 工作方式 ：必须配合物体的高速运动，不断采集"一行"，然后在软件中将成千上万行"拼"成一张完整的二维图像。
⚔️ 优缺点深度对比
| 维度 | 面阵相机 (如 堡盟 Baumer) | 线阵相机 (如 Basler) |
|---|---|---|
| 成像原理 | 快照式，静态/动态皆可 | 扫描式，必须物体运动 |
| 分辨率 | 常见 2K, 4K (受限于读出速度) | 轻松实现 8K, 16K 甚至 32K 超高分辨率 |
| 帧率/行频 | 受限于全图读出时间 (通常 10-100fps) | 极高 (可达 100kHz 行频)，适合高速产线 |
| 数据带宽 | 瞬时爆发高，需大缓存 | 带宽恒定，对传输压力较小 |
| 适用场景 | 电子元件检测、物流分拣、尺寸测量 | 印刷检测、金属/薄膜表面检测、高速飞拍 |
💡 选型金句：
- 需要抓拍瞬间 、物体不规则运动 → \rightarrow → 选 面阵。
- 需要极高精度 、物体匀速连续运动 → \rightarrow → 选 线阵。
🛠️ Python 实战：代码层面的区别
代码是硬件逻辑的直接映射。下面的代码示例将展示为什么线阵相机必须依赖"运动"和"拼接"。
环境准备
- 面阵库 ：
genicam/pymba(堡盟兼容 GenICam) - 线阵库 ：
pypylon(Basler 官方库，通用性极强)
示例 1：堡盟面阵相机 (Baumer) - "抓拍"
面阵相机的逻辑非常简单：开启流 -> 抓一帧 -> 处理。
python
from pymba import Vimba
import cv2
import numpy as np
def area_scan_demo():
# 1. 启动 Vimba (堡盟相机通常使用此 SDK)
with Vimba() as vimba:
camera = vimba.camera(0)
camera.open()
# 2. 设置为连续采集模式
camera.feature("AcquisitionMode").value = "Continuous"
camera.start_frame_acquisition()
print("堡盟面阵相机：等待触发...")
# 3. 获取单帧图像 (直接就是一张图)
frame = camera.acquire_frame()
img_data = frame.buffer_data_numpy()
# 4. OpenCV 处理 (直接显示)
cv2.imshow("Baumer Area Scan", img_data)
cv2.waitKey(0)
camera.stop_frame_acquisition()
camera.close()
area_scan_demo()代码解读 ：
acquire_frame()直接返回了一个完整的二维矩阵，无需拼接。
示例 2：Basler 线阵相机 (Line Scan) - "扫描"
线阵相机的逻辑是：开启流 -> 循环采集单行 -> 拼接成图 -> 处理。
python
from pypylon import pylon
import cv2
import numpy as np
def line_scan_demo():
# 1. 创建 Basler 相机实例
camera = pylon.InstantCamera(pylon.TlFactory.GetInstance().CreateFirstDevice())
camera.Open()
# 2. 关键设置：必须设置为连续采集 (Continuous)
# 线阵相机没有"帧率"概念，只有"行频" (Line Rate)
camera.AcquisitionMode.SetValue("Continuous")
# 3. 设置行频 (假设物体运动速度匹配 10kHz)
camera.LineRate.SetValue(10000) # 10kHz
# 4. 创建图像容器 (模拟扫描长度)
scan_height = 1000 # 假设我们要扫描 1000 行的高度
stitched_image = np.zeros((scan_height, 2048), dtype=np.uint8) # 2048 是线扫相机宽度
print("Basler 线阵相机：开始扫描...")
camera.StartGrabbing(pylon.GrabStrategy_LatestImageOnly)
idx = 0
while camera.IsGrabbing() and idx < scan_height:
result = camera.RetrieveResult(1000, pylon.TimeoutHandling_ThrowException)
if result.GrabSucceeded():
# 5. 核心差异：每一帧只有一行数据！
line_data = result.Array # shape: (1, width) 或 (width,)
# 6. 手动拼接：将这一行放入大图中
if line_data.ndim == 1:
stitched_image[idx, :] = line_data
else:
stitched_image[idx, :] = line_data[0]
idx += 1
result.Release()
camera.StopGrabbing()
camera.Close()
# 7. 显示拼接后的完整图像
cv2.imshow("Basler Line Scan Stitched", stitched_image)
cv2.waitKey(0)
cv2.destroyAllWindows()
line_scan_demo()代码解读：
LineRate：线阵相机的核心参数，必须与传送带速度严格同步。stitched_image：代码中必须手动维护一个二维数组，不断把单行数据塞进去。result.Array：你会发现它的高度通常只有 1。
⚠️ 踩坑指南与注意事项
1. 线阵相机的"行频同步"陷阱
线阵相机最怕行频与物体速度不匹配。
- 行频太快：图像被"压缩"，出现挤压变形。
- 行频太慢：图像被"拉伸"，出现黑线或撕裂。
解决方案 ：Basler 相机通常支持 Encoder (编码器) 模式，利用光电编码器反馈的脉冲来触发相机采集，实现硬件级同步。
2. 面阵相机的"全局快门 vs 卷帘快门"
- 堡盟面阵 通常采用全局快门，所有像素同时曝光，适合拍摄高速运动物体（如旋转的电机）。
- 若使用卷帘快门拍摄高速运动物体，会出现"果冻效应"（倾斜变形）。
3. 内存与算力消耗
- 线阵相机在软件端需要预分配巨大的内存来存储拼接图像（Stitching Buffer），且拼接过程消耗 CPU。
- 面阵相机虽然单帧数据量大，但处理逻辑简单，适合直接接入深度学习推理框架。
✅ 总结
面阵相机（堡盟）是"稳" ：所见即所得，开发简单，适合绝大多数标准检测场景。
线阵相机（Basler）是"精"：以速度和精度换复杂度，适合高速、高分辨率的表面质量检测。
