STM32N6作为意法半导体推出的首款集成自研神经处理单元的STM32产品以"MCU+NPU"的异构架构重新定义了边缘AI的算力边界，是意法半导体的MCU最前沿技术栈，不过由于其高难度技术应用以及需要的极其深厚的STM32使用经验以及神经网络基础概念，因此上手难度非常的高。

自从STM32N6发布以来，博主有幸获得一块STM32N6570-DK开发板，闲暇之余陆陆续续折腾如何开发。因此将会陆陆续续发表一些使用STM32N6的使用笔记，以供将来的使用者参考。

回顾学习历程，踩了很多很多的坑，在后续使用STM32N6的文章中也会向大家陆续介绍这些点。

上一期我们介绍了如何在 STM32N6 上使用 DCMIPP 读取 IMX335 摄像头的数据，并通过 LCD 显示屏实时显示摄像头图像。这已经是一个非常重要的基础步骤，让我们成功地把IMX335的原始Bayer数据流送进了MCU并显示了出来。

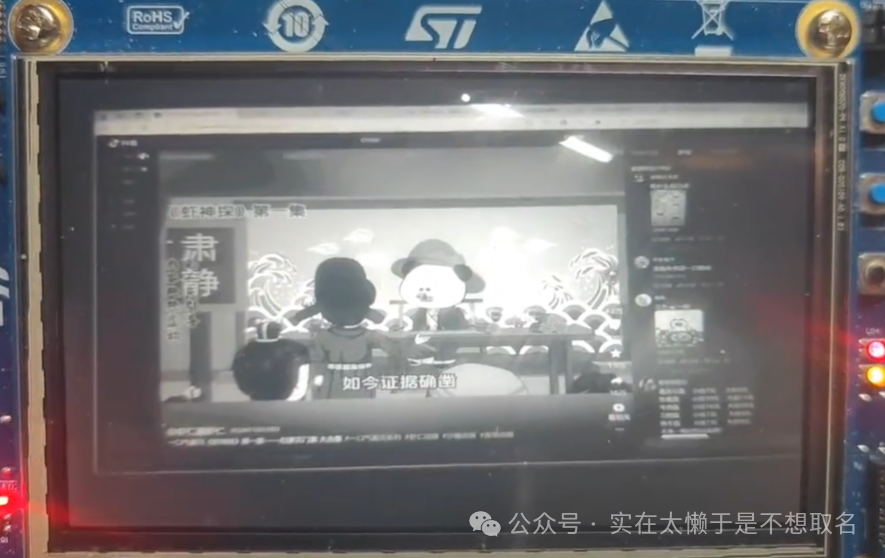

但是，正如大家所知，IMX335是一款专业级5MP CMOS图像传感器，它直接输出的RAW Bayer数据如果不经过适当的图像信号处理（ISP），画面通常会呈现出严重的偏色、对比度不足、噪声明显、动态范围有限等问题。直接显示的画面往往是"绿绿的"或"偏粉"，这正是典型的未经过demosaic、白平衡、gamma校正等处理的 RAW 图表现。

要让IMX335真正发挥出专业水准的画质，我们必须对图像进行完整的ISP（Image Signal Processing）处理链路，包括但不限于：黑电平校正（Black Level Compensation）、坏点校正（Defective Pixel Correction）、去马赛克（Demosaicing）------从Bayer RGGB格局还原RGB、自动白平衡（AWB）、色彩校正（Color Correction Matrix, CCM）、伽马校正（Gamma Correction）、色彩增强/饱和度调整、降噪（Noise Reduction）、锐化（Sharpening）、镜头畸变校正（Lens Shading Correction / 周边光量补偿）、自动曝光（AE）与自动增益（AGC）控制

幸运的是，STM32N6系列集成了功能强大的硬件ISP模块，并且ST官方提供了配套的STM32 ISP中间件（STM32-MW-ISP），可以帮助我们快速实现上述大部分处理功能，而无需从零编写复杂的ISP算法。

本期重点：让IMX335的画面"正常且好看"

STM32_ISP_IQTune

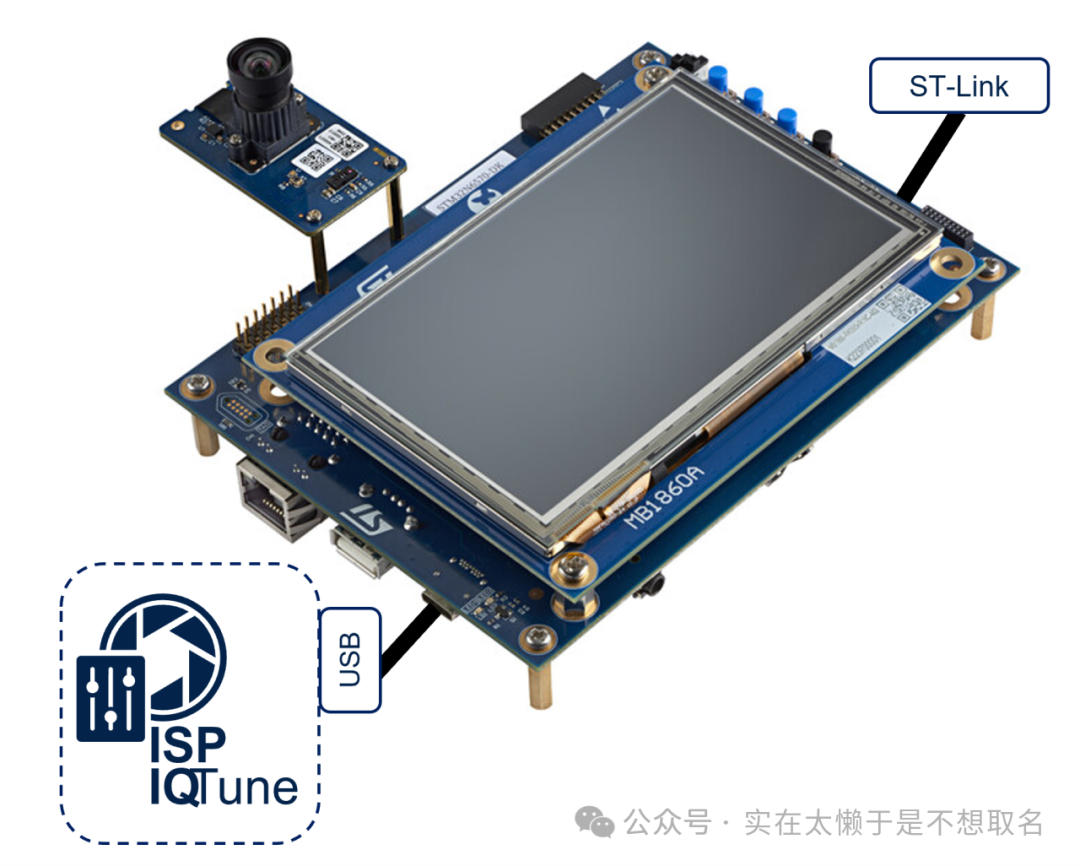

ST提供了专业的ISP软件：STM32_ISP_IQTune来帮我我们设置CMOS相机参数：

我们可以从ST官网找到STM32_IQTune的Windows版本和用于STM32N6的程序。

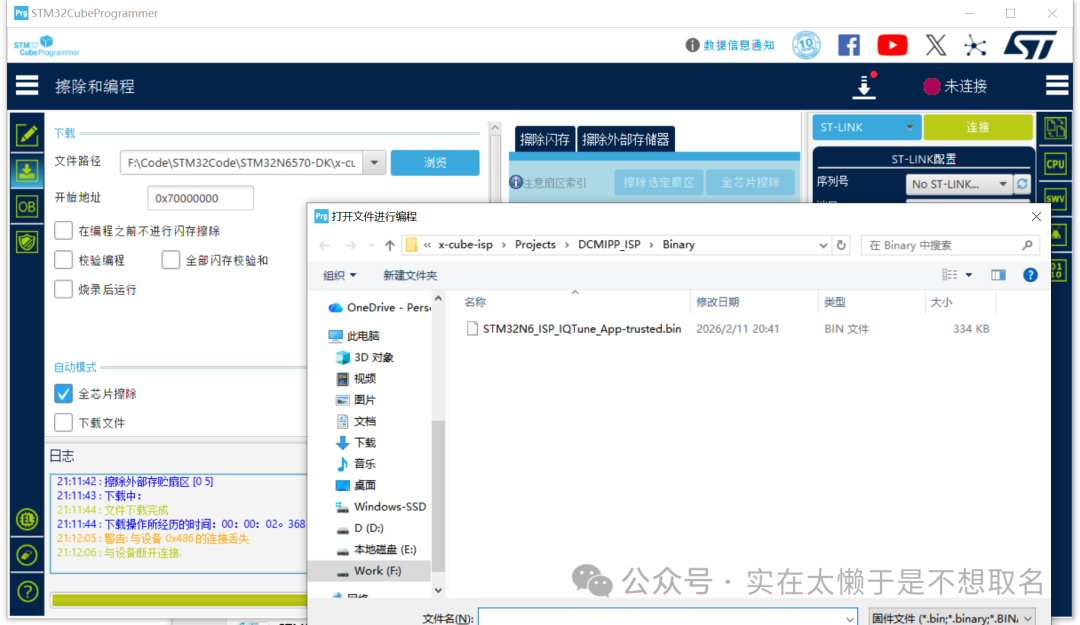

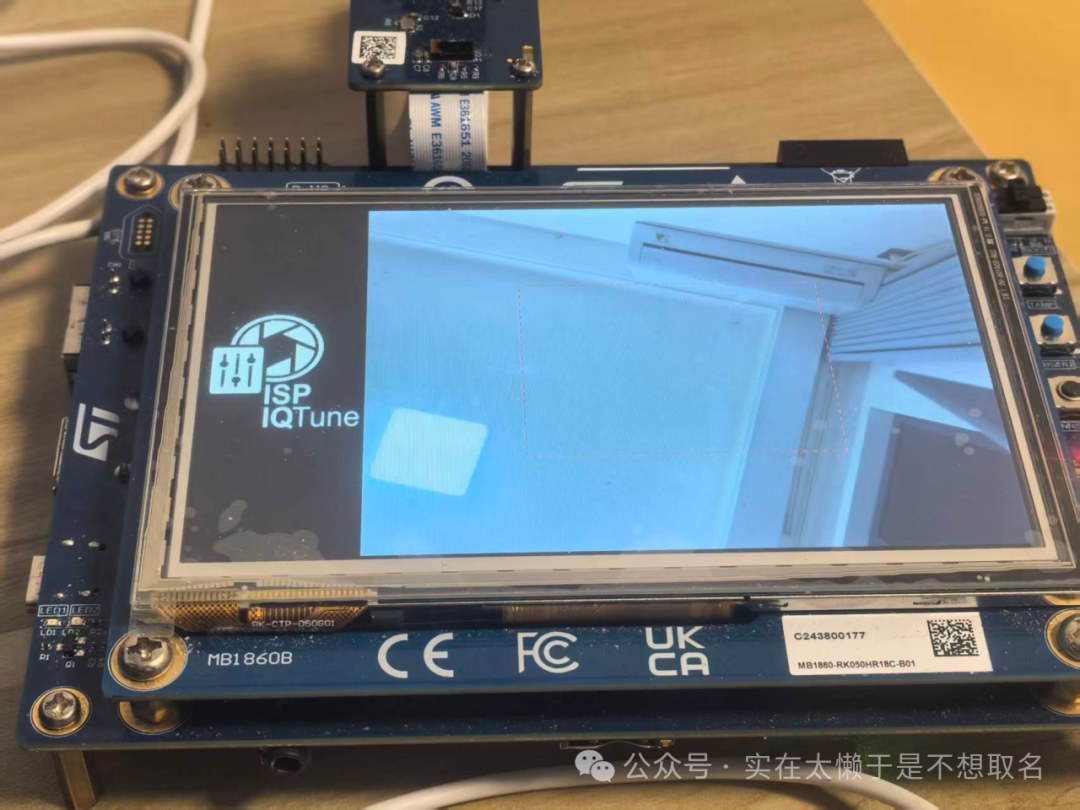

利用STM32CubeProgrammer将ISP程序烧入到STM32N6570-DK开发板中，将开发板的USB线连接到PC上。

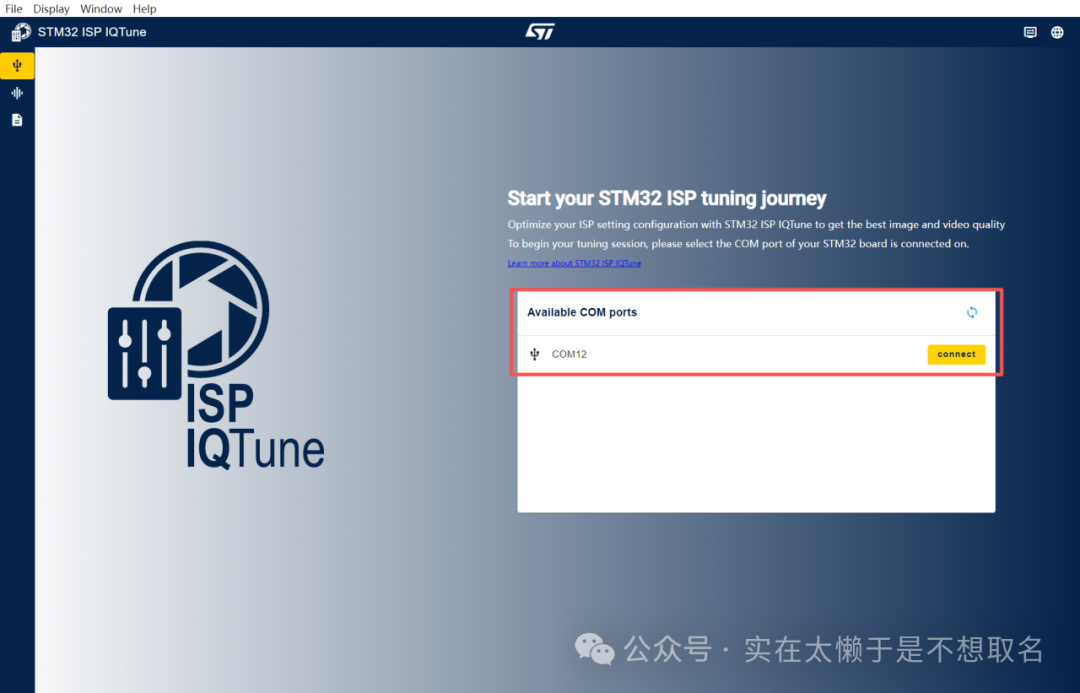

接着我们打开STM32_ISP_IQTune软件，可以连接到STM32N6570-DK开发板上：

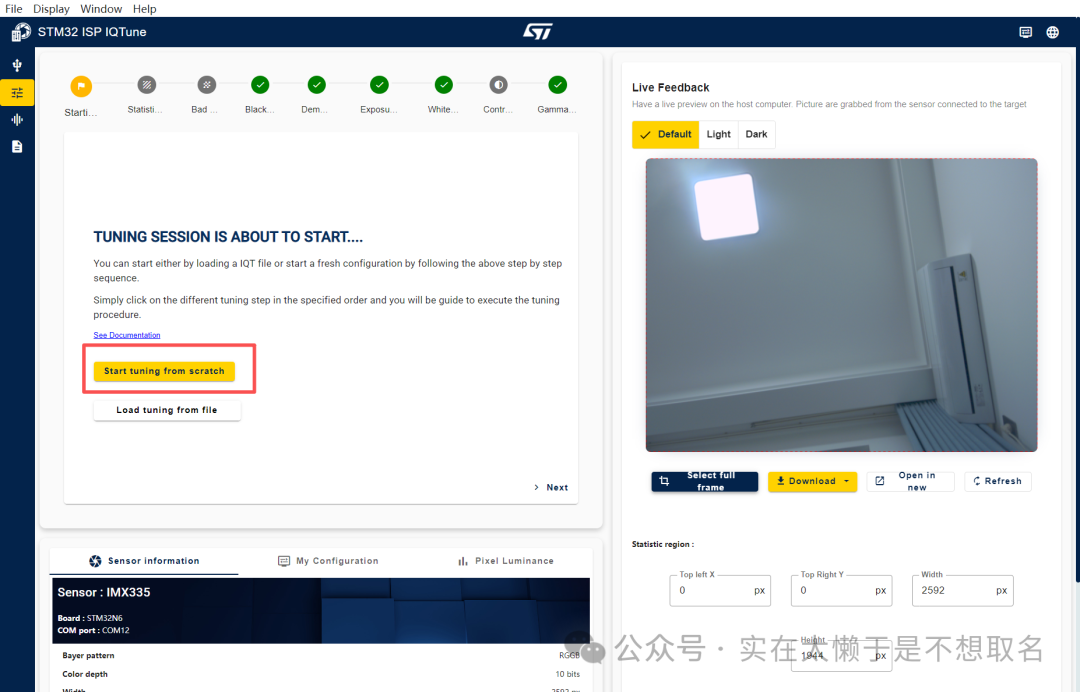

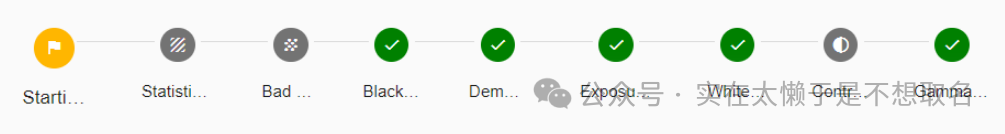

进入配置界面，我们可以读取到STM32N6570-DK官方推荐的ISP参数，这里我们可以点击左边的Start tuning from scratch重置参数（非专业不推荐）。

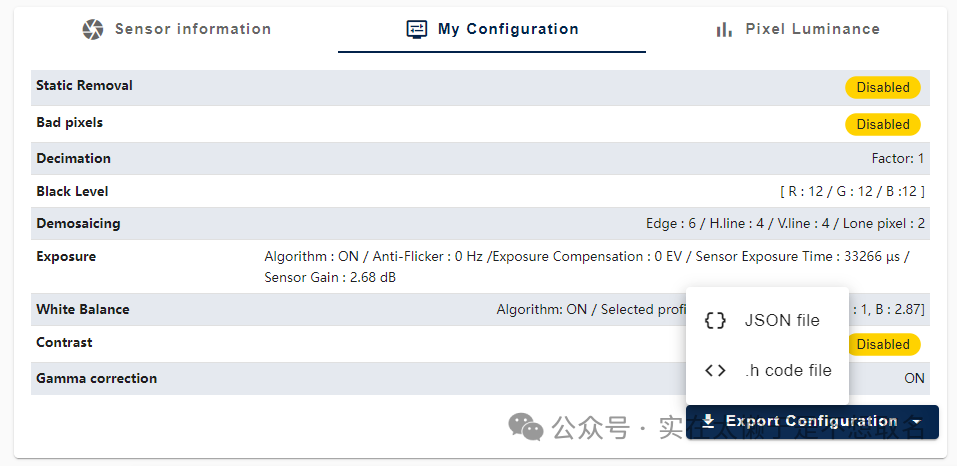

设置完各个参数之后，调节到我们满意的图像界面，接着我们就可以导出我们的参数配置：

导出成.h版本后，就可以获得参数.h文件

代码修改

复制代码

int32_tIMX335_Init(I2C_HandleTypeDef *hi2c, uint16_t DevAddr);
int32_tIMX335_ReadID(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, uint32_t *Id);
int32_tIMX335_SetGain(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, int32_t gain);
int32_tIMX335_SetExposure(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, int32_t exposure);
int32_tIMX335_SetFrequency(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, int32_t frequency);
int32_tIMX335_SetFramerate(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, int32_t framerate);
int32_tIMX335_MirrorFlipConfig(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, uint32_t Config);
int32_tIMX335_GetSensorInfo(IMX335_SensorInfo_t *Info);
int32_tIMX335_SetTestPattern(I2C_HandleTypeDef *hi2c, uint16_t DevAddr, int32_t mode);

上一期我们实现了IMX335的功能函数，包括传感器的基本初始化、ID 读取、增益/曝光控制、时钟频率与帧率设置、镜像翻转、测试图案输出，以及获取传感器基本信息等操作。

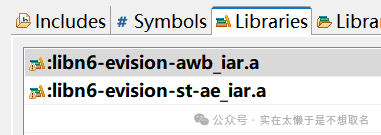

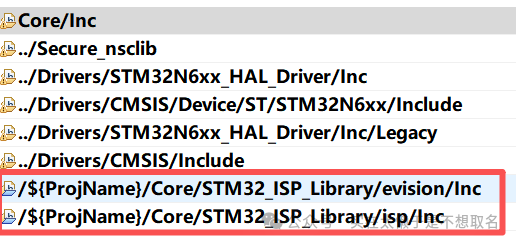

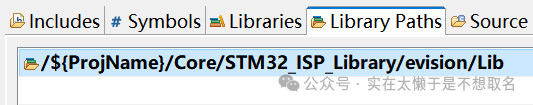

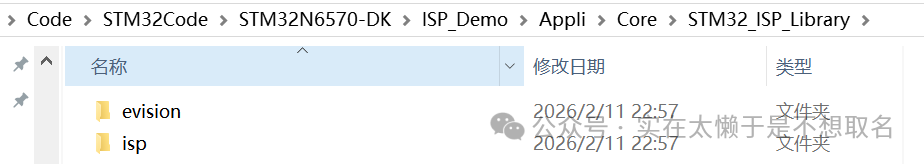

接着我们使用ST提供的ISP库，将库文件（.c/.h/.a）添加到我们的工程中：

ISP的API对接

复制代码

#define IMX335_I2C_ADDRESS    (0x1A << 1)
staticint32_t isp_gain     = 0;    // mdb 单位 (×1000)
staticint32_t isp_exposure = 0;    // 微秒 us
int NbMainFrames = 0;
ISP_HandleTypeDef hcamera_isp;
/**
 * @brief ISP Middleware helper: 获取传感器信息
 */
ISP_StatusTypeDef GetSensorInfoHelper(uint32_t Instance, ISP_SensorInfoTypeDef *SensorInfo)
{
    (void)Instance;  // 未使用参数
    IMX335_SensorInfo_t info = {0};
    if (IMX335_GetSensorInfo(&info) != IMX335_OK)
    {
        return ISP_ERR_SENSORINFO;
    }
    strncpy(SensorInfo->name, info.name, ISP_SENSOR_INFO_MAX_LENGTH - 1);
    SensorInfo->name[ISP_SENSOR_INFO_MAX_LENGTH - 1] = '\0';
    SensorInfo->bayer_pattern  = info.bayer_pattern;
    SensorInfo->color_depth    = info.color_depth;     // 10
    SensorInfo->width          = info.width;           // 2592
    SensorInfo->height         = info.height;          // 1944
    SensorInfo->gain_min       = info.gain_min;        // mdb 单位
    SensorInfo->gain_max       = info.gain_max;
    SensorInfo->exposure_min   = info.exposure_min;    // us
    SensorInfo->exposure_max   = info.exposure_max;
    return ISP_OK;
}
/**
 * @brief ISP Middleware helper: 设置传感器模拟增益
 */
ISP_StatusTypeDef SetSensorGainHelper(uint32_t Instance, int32_t Gain)
{
    (void)Instance;
    isp_gain = Gain;
    if (IMX335_SetGain(&hi2c1, IMX335_I2C_ADDRESS, Gain) != IMX335_OK)
    {
        return ISP_ERR_SENSORGAIN;
    }
    return ISP_OK;
}
/**
 * @brief ISP Middleware helper: 获取当前增益值（软件缓存）
 */
ISP_StatusTypeDef GetSensorGainHelper(uint32_t Instance, int32_t *Gain)
{
    (void)Instance;
    *Gain = isp_gain;
    return ISP_OK;
}
/**
 * @brief ISP Middleware helper: 设置传感器曝光时间（单位：微秒）
 */
ISP_StatusTypeDef SetSensorExposureHelper(uint32_t Instance, int32_t Exposure)
{
    (void)Instance;

    isp_exposure = Exposure;
    if (IMX335_SetExposure(&hi2c1, IMX335_I2C_ADDRESS, Exposure) != IMX335_OK)
    {
        return ISP_ERR_SENSOREXPOSURE;
    }
    return ISP_OK;
}
/*
 * @brief ISP Middleware helper: 获取当前曝光值（软件缓存）
 */
ISP_StatusTypeDef GetSensorExposureHelper(uint32_t Instance, int32_t *Exposure)
{
    (void)Instance;
    *Exposure = isp_exposure;
    return ISP_OK;
}

接着将ISP的API和我们的IMX335的API对接，包括获取各类信息，设置各类参数的函数。

复制代码

voidHAL_DCMIPP_PIPE_VsyncEventCallback(DCMIPP_HandleTypeDef *hdcmipp, uint32_t Pipe)
{
  UNUSED(hdcmipp);
/* Update the frame counter and call the ISP statistics handler */
switch (Pipe)
  {
case DCMIPP_PIPE0 :
      ISP_IncDumpFrameId(&hcamera_isp);
break;
case DCMIPP_PIPE1 :
      ISP_IncMainFrameId(&hcamera_isp);
      ISP_GatherStatistics(&hcamera_isp);
      NbMainFrames++;
break;
case DCMIPP_PIPE2 :
      ISP_IncAncillaryFrameId(&hcamera_isp);

break;
  }
}

添加HAL_DCMIPP_PIPE_VsyncEventCallback函数用来为DCMIPP实现VSYNC中断，在每帧画面接收完成后就会调用这个中断，更新帧计数、采集 ISP 统计数据、为自动曝光/白平衡等算法提供实时输入。

NbMainFrames用于帧计数。

复制代码

voidDCMIPP_ISP_Init(void)
{
    ISP_AppliHelpersTypeDef appliHelpers = {0};
    ISP_StatAreaTypeDef statArea = {0};
    // 填充 ISP middleware 需要的回调函数
    appliHelpers.GetSensorInfo    = GetSensorInfoHelper;
    appliHelpers.SetSensorGain    = SetSensorGainHelper;
    appliHelpers.GetSensorGain    = GetSensorGainHelper;
    appliHelpers.SetSensorExposure = SetSensorExposureHelper;
    appliHelpers.GetSensorExposure = GetSensorExposureHelper;
    // 统计区域（全画幅）
    statArea.X0    = 0;
    statArea.Y0    = 0;
    statArea.XSize = 2592;
    statArea.YSize = 1944;
    // 初始化 ISP 中间件
    if (ISP_Init(&hcamera_isp, &hdcmipp, 0, &appliHelpers, &statArea, ISP_IQParamCacheInit[0]) != ISP_OK)
    {
        Error_Handler();
    }

    // 启动 DCMIPP CSI PIPE
    if (HAL_DCMIPP_CSI_PIPE_Start(&hdcmipp, DCMIPP_PIPE1, DCMIPP_VIRTUAL_CHANNEL0,
                                  (uint8_t *)lcd_bg_buffer, DCMIPP_MODE_CONTINUOUS) != HAL_OK)
    {
        Error_Handler();
    }
    // 启动 ISP 处理
    if (ISP_Start(&hcamera_isp) != ISP_OK)
    {
        Error_Handler();
    }
    while (NbMainFrames < 60)
    {
        if (ISP_BackgroundProcess(&hcamera_isp) != ISP_OK)
        {
            HAL_GPIO_TogglePin(GPIOG, GPIO_PIN_10);
        }
    }
}

接着开始STM32的ISP处理，统计60帧的数据送入ISP处理算法。

至此，我们终于完成了从"原始 Bayer 数据"到"可观看彩色图像"的完整链路：IMX335 传感器 → DCMIPP 数据接收 → ISP 中间件处理 → LCD 显示输出。

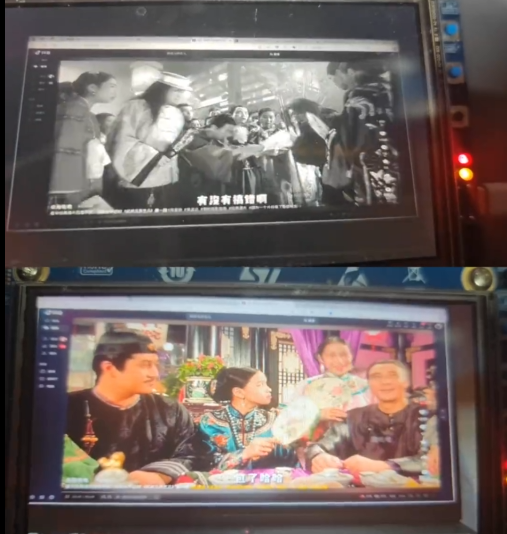

通过对接 IMX335 的控制接口与 ST 提供的 ISP 中间件，我们实现了传感器信息获取、增益/曝光的动态设置，并在每一帧到来时通过 VSYNC 中断可靠地更新帧计数和采集统计数据。这一系列工作，让画面从最初的"绿油油""偏粉""噪点严重"逐步走向了"能看""基本正常"的阶段。

当然，目前的画面效果仍然主要依赖于 ST 官方示例中的默认IQ参数，距离"专业级""讨喜""适合实际应用"的水准还有一定距离。真正的画质飞跃，通常需要在 STM32_ISP_IQTune 软件中进行针对性的调参：调整黑电平、去马赛克算法、白平衡参考点、gamma 曲线、降噪强度、锐化程度等，并反复对比实拍效果，才能让 IMX335 在不同光照、不同场景下都呈现出令人满意的表现。

但无论如何，走到这一步已经是一个非常重要的里程碑------我们不再只是"把数据搬运到屏幕上"，而是真正拥有了对图像信号处理链路的控制能力。这为后续更高级的功能奠定了基础。
