面向分组密码差分故障分析的属性推导与验证平台

为什么做这个平台

在分组密码的差分故障分析（Differential Fault Analysis, DFA）研究中，有一个绕不开的核心环节：故障传播属性的推导与验证。

具体来说，当你对一个分组密码算法注入一个故障（比如在第 5 轮把某个字节的值改了），这个故障会在后续的每一轮运算中传播。在 SubBytes 层，S-box 的非线性会让差分值发生不可逆的变换；在 ShiftRows 层，字节位置会被置换；在 MixColumns 层，有限域乘法会让一个字节的差分扩散到整列四个字节；在 AddRoundKey 层，轮密钥会对正常路径和故障路径同时作用，在差分中抵消。

研究者需要回答一个关键问题：故障注入后，每一步运算的差分传播是否符合预期的数学属性？

如果不符合，说明推导有误或者算法实现有误。如果符合，说明你对故障传播的理解是正确的，可以继续推导后续步骤。

这个推导过程，手推的话需要：

• 对每一步逐字节（或逐 nibble、逐 32 位字）计算正常值和故障值
• 做异或得到实际差分
• 根据运算的数学性质推导期望差分
• 对比期望差分和实际差分是否一致

以 AES 的 MixColumns 步骤为例。MixColumns 对状态矩阵的每一列做一次矩阵乘法，运算在 GF(28)GF(2^8)GF(28) 有限域上进行，不可约多项式为 x8+x4+x3+x+1x^8 + x^4 + x^3 + x + 1x8+x4+x3+x+1（即十六进制 0x11B0x11B0x11B）。AES 的 MixColumns 矩阵为：

2311123111233112×s0s1s2s3=s0′s1′s2′s3′ \begin{bmatrix} 2 & 3 & 1 & 1 \\ 1 & 2 & 3 & 1 \\ 1 & 1 & 2 & 3 \\ 3 & 1 & 1 & 2 \end{bmatrix} \times \begin{bmatrix} s_0 \\ s_1 \\ s_2 \\ s_3 \end{bmatrix} = \begin{bmatrix} s_0' \\ s_1' \\ s_2' \\ s_3' \end{bmatrix} 2113321113211132 × s0s1s2s3 = s0′s1′s2′s3′

每一个输出字节都是 4 次有限域乘法加 3 次异或的结果。比如第一个输出字节 s0′=2⋅s0⊕3⋅s1⊕1⋅s2⊕1⋅s3s_0' = 2 \cdot s_0 \oplus 3 \cdot s_1 \oplus 1 \cdot s_2 \oplus 1 \cdot s_3s0′=2⋅s0⊕3⋅s1⊕1⋅s2⊕1⋅s3，其中 2⋅s02 \cdot s_02⋅s0 表示在 GF(28)GF(2^8)GF(28) 上乘以 2：先把 s0s_0s0 左移一位，如果最高位为 1 则再异或 0x1B0x1B0x1B。3⋅s13 \cdot s_13⋅s1 则是 2⋅s1⊕s12 \cdot s_1 \oplus s_12⋅s1⊕s1。每一列要做 4×4=164 \times 4 = 164×4=16 次有限域乘法和 12 次异或，AES 一轮有 4 列，共 64 次乘法和 48 次异或。AES 共 9 轮 MixColumns（第 10 轮没有），总计 576 次有限域乘法。

手推一轮 MixColumns 的差分传播，需要先算出正常输入和故障输入的差分值，再逐列乘以矩阵，再逐字节与实际差分对比------一轮就要十几分钟，9 轮下来一两个小时就没了，中间任何一步算错都要重来。LED 的 MixColumnsSerial 在 GF(24)GF(2^4)GF(24) 上进行，矩阵系数不同，但有 32 步。SM4 的 LLL 线性变换是 32 位字上的 5 次循环移位异或，共 32 轮。三种算法全部手推一遍，至少半天，还极容易出错。

这就是做这个平台的初衷：把故障传播的属性推导过程自动化、可视化、可验证。

学术依据

本平台的方法论参考了以下论文的故障传播建模与属性挖掘思想：

X. Wang, W. Hu, S. Tang, X. Wang and H. Zhou, "An Automated Fault Attack Framework for Block Ciphers Through Property Mining and Verification," in IEEE Transactions on Circuits and Systems I: Regular Papers, vol. 72, no. 1, pp. 337-350, Jan. 2025, doi: 10.1109/TCSI.2024.3456787.

这篇论文提出了 fault propagation model generation（故障传播模型生成）、fault property mining（故障属性挖掘）和 fault correlation property（故障关联属性）的方法论。本平台的推导流程------从正常执行和故障执行出发，逐步构建差分轨迹，逐步推导并验证数学属性------正是基于这一思想构建的。

但需要特别说明：本平台参考论文的方法论框架，但具体算法变换和推导公式均基于标准定义独立实现，而非直接复用论文中的公式。 具体依据为：

• AES：基于 FIPS 197 标准
• LED：基于原始论文定义
• SM4：基于 GB/T 32907-2016 国标

每种算法的实现都通过了内置测试向量的校验，确保加密结果与标准一致。

功能总览

本平台支持 AES-128 、LED-64 、SM4 三种分组密码算法，提供完整的故障注入、执行轨迹记录、差分传播分析和数学属性推导功能。

用户只需指定密钥、明文和故障配置（故障轮次、位置、值、类型），系统会自动完成以下全部工作：

1. 用正常密钥和明文执行一次完整加密，记录每一步的中间状态------这是 Normal Trace
2. 在指定轮次注入故障后执行一次完整加密，记录每一步的中间状态------这是 Faulty Trace
3. 逐步对比两条轨迹，计算每一步的差分值------这是 Diff Trace
4. 对每一步运算，根据数学性质推导期望差分，与实际差分对比验证------这是 Properties

下面逐一详细说明。

Normal Trace：正常执行的完整轨迹

Normal Trace 是用指定的密钥和明文进行一次标准加密的完整记录。它记录了加密过程中每一轮、每一步运算的中间状态。

AES-128 的 Normal Trace 包含 11 条记录（第 0 轮 + 第 1-9 轮 + 第 10 轮），每条记录包含：

• round：轮次编号（0-10）
• roundInput：该轮的输入状态（第 0 轮为明文 ⊕\oplus⊕ 初始轮密钥）
• afterSubBytes：SubBytes 之后的状态（16 个字节经过 S-box 替换后的结果）
• afterShiftRows：ShiftRows 之后的状态（行移位后的结果）
• afterMixColumns：MixColumns 之后的状态（列混合后的结果，第 10 轮无此步骤）
• afterAddRoundKey：AddRoundKey 之后的状态（异或轮密钥后的结果）
• roundKey：该轮使用的轮密钥

LED-64 的 Normal Trace 包含 32 步，每步包含 4 个子运算的中间状态：

• afterAddConstants：AddConstants 之后的状态（异或轮常量）
• afterSubCells：SubCells 之后的状态（4×44 \times 44×4 nibble 经过 S-box 替换）
• afterShiftRows：ShiftRows 之后的状态（行移位）
• afterMixColumnsSerial：MixColumnsSerial 之后的状态（GF(24)GF(2^4)GF(24) 列混合）

SM4 的 Normal Trace 包含 32 轮，每轮包含：

• x0, x1, x2, x3：轮输入的 4 个 32 位字
• rk：该轮的轮密钥
• a：τ(A)\tau(A)τ(A) 的输入（X1⊕X2⊕X3⊕RKX_1 \oplus X_2 \oplus X_3 \oplus RKX1⊕X2⊕X3⊕RK）
• tauA：S-box 替换后的结果
• lb：LLL 线性变换后的结果
• x4：轮输出（X0⊕L(τ(A))X_0 \oplus L(\tau(A))X0⊕L(τ(A))）

Normal Trace 的作用是建立一个"正确"的参照基准。后续的故障分析都要和它对比。

Faulty Trace：故障注入后的执行轨迹

Faulty Trace 是在加密过程中注入故障后的完整执行记录。它的结构和 Normal Trace 完全相同，唯一区别是：在用户指定的轮次和位置，注入了一个故障值。

平台支持以下故障模型：

算法	故障类型	说明
AES	byte	将指定字节替换为故障值
AES	bitflip	将指定字节与故障值异或（位翻转）
LED	nibble	将指定半字节替换为故障值
LED	bitflip	将指定半字节与故障值异或
SM4	byte	将指定字节替换为故障值
SM4	word	将指定 32 位字替换为故障值
SM4	bitflip	将指定字节与故障值异或

故障注入后，故障值会在后续每一轮的每一步中传播。Faulty Trace 记录了这个故障传播的完整过程。

举例：如果你在 AES 第 5 轮的第 0 个字节注入了一个 byte 故障（值为 0x010x010x01），那么：

• 第 5 轮的 AddRoundKey 输出中，第 0 个字节会和正常值不同
• 第 5 轮之后的 SubBytes 中，这个字节经过 S-box 变换，差分值会变成另一个值
• ShiftRows 会把这个字节移动到另一个位置
• MixColumns 会让这个差分扩散到整列 4 个字节
• 后续每一轮都会继续传播

Faulty Trace 把这个传播过程中每一步的状态都记录了下来。

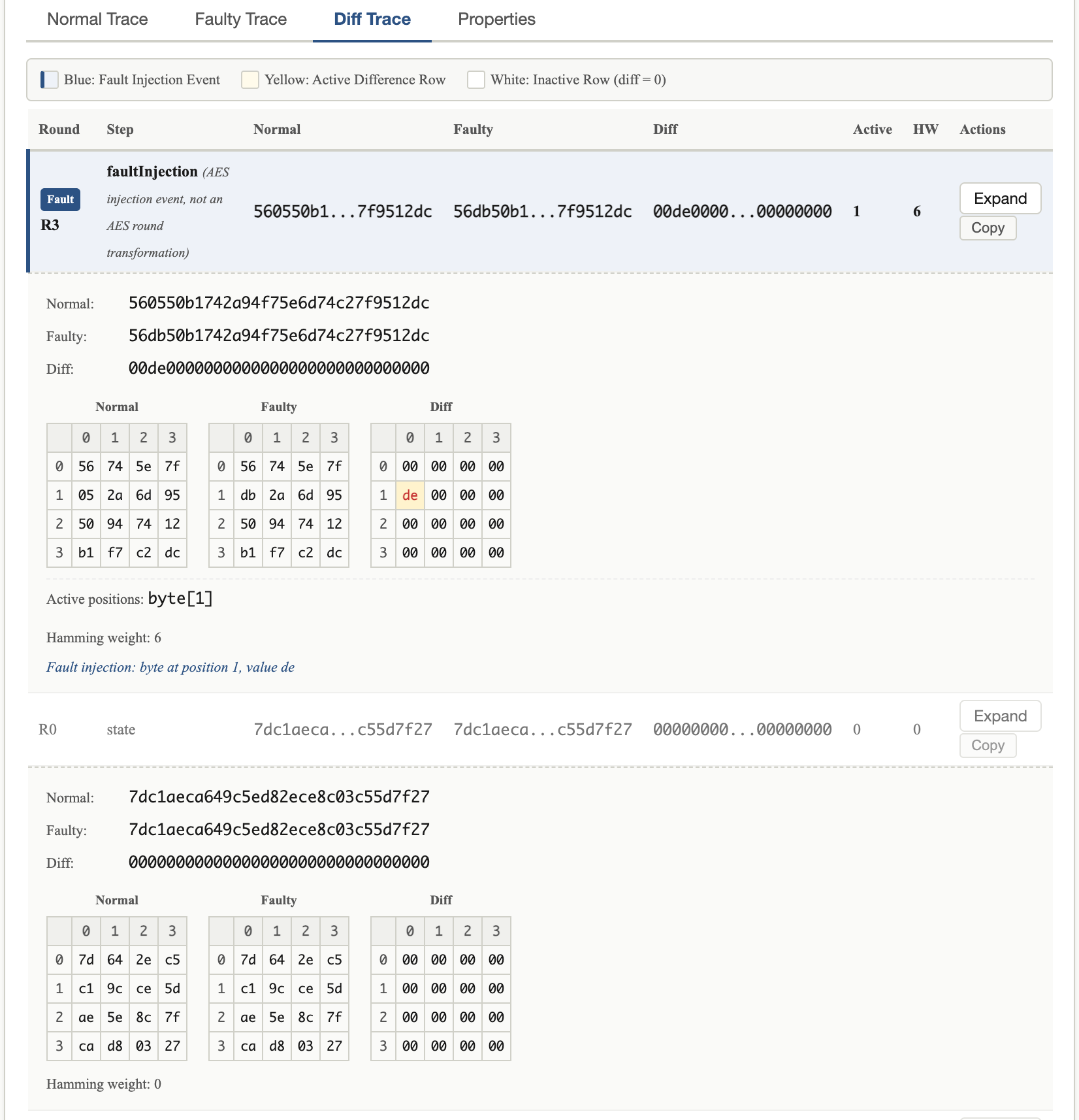

Diff Trace：逐步差分轨迹

Diff Trace 是 Normal Trace 和 Faulty Trace 逐步异或的结果。它精确展示了故障在每一步运算中的传播情况。

Diff Trace 中的每一条记录包含：

• round：轮次
• step：运算步骤名（如 afterSubBytes、afterShiftRows、afterMixColumns、afterAddRoundKey）
• normalValue：Normal Trace 中该步骤的状态值
• faultyValue：Faulty Trace 中该步骤的状态值
• diffValue：两者异或的差分值（Δ=normalValue⊕faultyValue\Delta = \text{normalValue} \oplus \text{faultyValue}Δ=normalValue⊕faultyValue）
• activePositions：差分值中非零的字节/半字节/字位置
• hammingWeight：差分值的汉明重量（有多少个 bit 为 1）

Diff Trace 的价值在于：你可以一眼看出故障在每一步传播到了哪些位置、扩散到了多大范围。例如：

• 在 SubBytes 之后，差分可能只有 1 个字节非零（因为 S-box 是逐字节独立替换）
• 经过 ShiftRows 后，这个非零字节的位置发生了移动
• 经过 MixColumns 后，1 个字节的差分扩散到了整列 4 个字节
• 经过 AddRoundKey 后，差分值不变（密钥抵消）

如果你在第 5 轮注入故障，Diff Trace 会从第 5 轮一直展示到第 10 轮结束，让你完整看到故障从注入点到密文的传播路径。

Properties：数学属性推导与验证

Properties 是平台的核心功能。它对 Diff Trace 中的每一步运算，自动推导期望差分，并与实际差分对比验证。

每条 Property 包含以下字段：

• id：属性的唯一标识（如 aes-r5-subbytes、led-s10-subcells）
• algorithm：算法名称
• round：轮次
• step：运算步骤
• type：属性类型（linear 表示线性运算，nonlinear 表示非线性运算）
• status：验证结论（satisfied 或 violated）
• explanation：人类可读的推导说明
• formulaLatex：数学公式（平台渲染为学术论文风格的公式）
• normalValue / faultyValue：正常输入和故障输入
• normalOutput / faultyOutput：正常输出和故障输出
• expectedDiff：根据数学性质推导的期望差分
• actualDiff：从 Diff Trace 中计算的实际差分
• involvedUnits：参与差分传播的字节/半字节位置
• derivationSteps：完整的推导步骤（每一步都有解释和公式）

验证逻辑：如果 expectedDiff 和 actualDiff 一致，属性标记为 Satisfied（满足）；如果不一致，标记为 Violated（违反）。

不同运算步骤的属性推导方式不同：

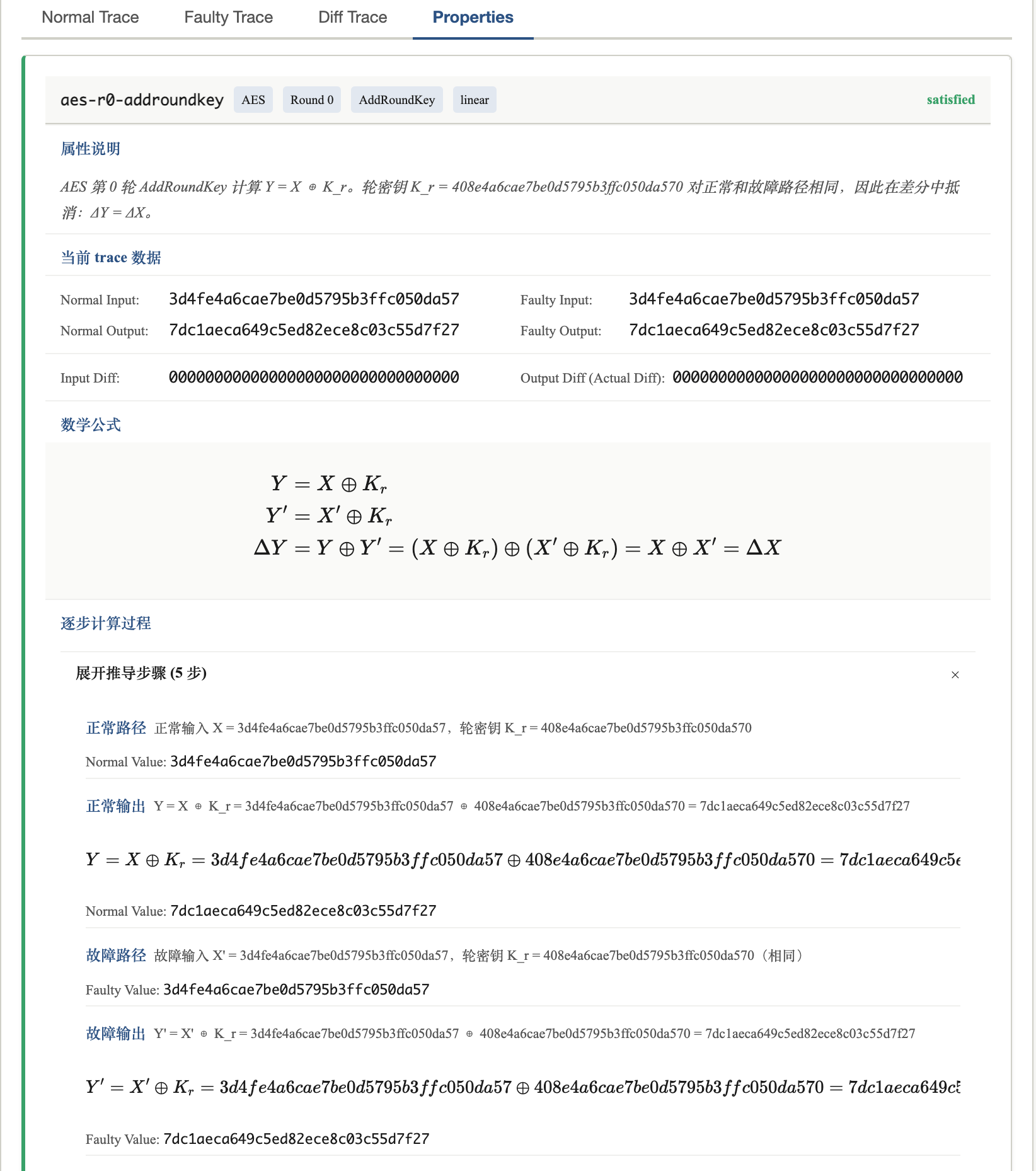

AddRoundKey / AddConstants（线性运算）

轮密钥或常量对正常路径和故障路径相同，因此在差分中抵消。推导公式为：

ΔY=(X⊕K)⊕(X′⊕K)=X⊕X′=ΔX \Delta Y = (X \oplus K) \oplus (X' \oplus K) = X \oplus X' = \Delta X ΔY=(X⊕K)⊕(X′⊕K)=X⊕X′=ΔX

即输出差分等于输入差分。平台会逐字节验证这一点。

SubBytes / SubCells（非线性运算）

S-box 是非线性替换，差分传播不满足线性关系。平台对每个字节/半字节分别计算：

ΔYi=S(Xi)⊕S(Xi′) \Delta Y_i = S(X_i) \oplus S(X_i') ΔYi=S(Xi)⊕S(Xi′)

其中 XiX_iXi 是正常输入，Xi′X_i'Xi′ 是故障输入，SSS 是 S-box 查表函数。由于 S-box 的非线性，ΔYi\Delta Y_iΔYi 不能简单地从 ΔXi\Delta X_iΔXi 推导------必须知道具体的 XiX_iXi 和 Xi′X_i'Xi′ 值。

平台会将 S(Xi)⊕S(Xi′)S(X_i) \oplus S(X_i')S(Xi)⊕S(Xi′) 的结果作为 expectedDiff，与 actualDiff 逐字节对比。

ShiftRows（线性置换）

ShiftRows 是字节位置的固定置换，差分传播遵循置换关系：

ΔY=P(ΔX) \Delta Y = P(\Delta X) ΔY=P(ΔX)

即输出差分等于输入差分经过相同的置换。平台会验证置换后的差分是否与实际差分一致。

MixColumns（有限域线性变换）

这是最复杂的一步。MixColumns 对每一列的 4 个字节施加一个 4×44 \times 44×4 矩阵乘法，运算在 GF(28)GF(2^8)GF(28) 上进行，不可约多项式为 x8+x4+x3+x+1x^8 + x^4 + x^3 + x + 1x8+x4+x3+x+1（十六进制 0x11B0x11B0x11B）。

平台逐列推导：取输入差分的 4 个字节 (Δd0,Δd1,Δd2,Δd3)(\Delta d_0, \Delta d_1, \Delta d_2, \Delta d_3)(Δd0,Δd1,Δd2,Δd3)，分别乘以 MixColumns 矩阵的 4 行系数 (2,3,1,1)(2, 3, 1, 1)(2,3,1,1)，得到期望的输出差分 (Δe0,Δe1,Δe2,Δe3)(\Delta e_0, \Delta e_1, \Delta e_2, \Delta e_3)(Δe0,Δe1,Δe2,Δe3)，然后与实际差分逐字节对比。每一个系数乘法都是在 GF(28)GF(2^8)GF(28) 上的有限域乘法------乘以 2 就是左移一位后条件异或 0x1B0x1B0x1B，乘以 3 就是乘以 2 再异或原值。

LED 的 MixColumnsSerial 在 GF(24)GF(2^4)GF(24) 上进行，不可约多项式为 x4+x+1x^4 + x + 1x4+x+1，矩阵系数为：

MLED=412286561114109221511 M_{LED} = \begin{bmatrix} 4 & 1 & 2 & 2 \\ 8 & 6 & 5 & 6 \\ 11 & 14 & 10 & 9 \\ 2 & 2 & 15 & 11 \end{bmatrix} MLED= 481121614225101526911

推导逻辑相同但运算是逐 nibble 而非逐字节。

SM4 的 LLL 线性变换是 32 位字上的循环移位异或：

L(B)=B⊕(B⋘2)⊕(B⋘10)⊕(B⋘18)⊕(B⋘24) L(B) = B \oplus (B \lll 2) \oplus (B \lll 10) \oplus (B \lll 18) \oplus (B \lll 24) L(B)=B⊕(B⋘2)⊕(B⋘10)⊕(B⋘18)⊕(B⋘24)

其中 ⋘\lll⋘ 表示循环左移。平台会验证 L(ΔB)L(\Delta B)L(ΔB) 是否等于 ΔL\Delta LΔL。

以 AES 第 5 轮 MixColumns 为例的完整推导流程

1. 从 Normal Trace 取第 5 轮 ShiftRows 后的状态：X=db 13 53 45 ...X = \texttt{db 13 53 45 \ldots}X=db 13 53 45 ...
2. 从 Faulty Trace 取第 5 轮 ShiftRows 后的状态：X′=da 13 53 45 ...X' = \texttt{da 13 53 45 \ldots}X′=da 13 53 45 ...（第 0 字节不同）
3. 计算输入差分：ΔX=X⊕X′=01 00 00 00 ...\Delta X = X \oplus X' = \texttt{01 00 00 00 \ldots}ΔX=X⊕X′=01 00 00 00 ...
4. 对第 0 列 (Δd0,Δd1,Δd2,Δd3)=(0x01,0x00,0x00,0x00)(\Delta d_0, \Delta d_1, \Delta d_2, \Delta d_3) = (0x01, 0x00, 0x00, 0x00)(Δd0,Δd1,Δd2,Δd3)=(0x01,0x00,0x00,0x00)，乘以 MixColumns 矩阵：

2311123111233112×0x010x000x000x00=0x020x010x010x03 \begin{bmatrix} 2 & 3 & 1 & 1 \\ 1 & 2 & 3 & 1 \\ 1 & 1 & 2 & 3 \\ 3 & 1 & 1 & 2 \end{bmatrix} \times \begin{bmatrix} 0x01 \\ 0x00 \\ 0x00 \\ 0x00 \end{bmatrix} = \begin{bmatrix} 0x02 \\ 0x01 \\ 0x01 \\ 0x03 \end{bmatrix} 2113321113211132 × 0x010x000x000x00 = 0x020x010x010x03

5. 期望输出差分第 0 列 =(0x02,0x01,0x01,0x03)= (0x02, 0x01, 0x01, 0x03)=(0x02,0x01,0x01,0x03)
6. 从 Diff Trace 取实际输出差分第 0 列，与期望值逐字节对比
7. 如果一致，标记为 Satisfied；如果不一致，标记为 Violated

整个过程在平台上自动完成，每一步都有数学公式和文字解释。

其他功能

Key Schedule 可视化

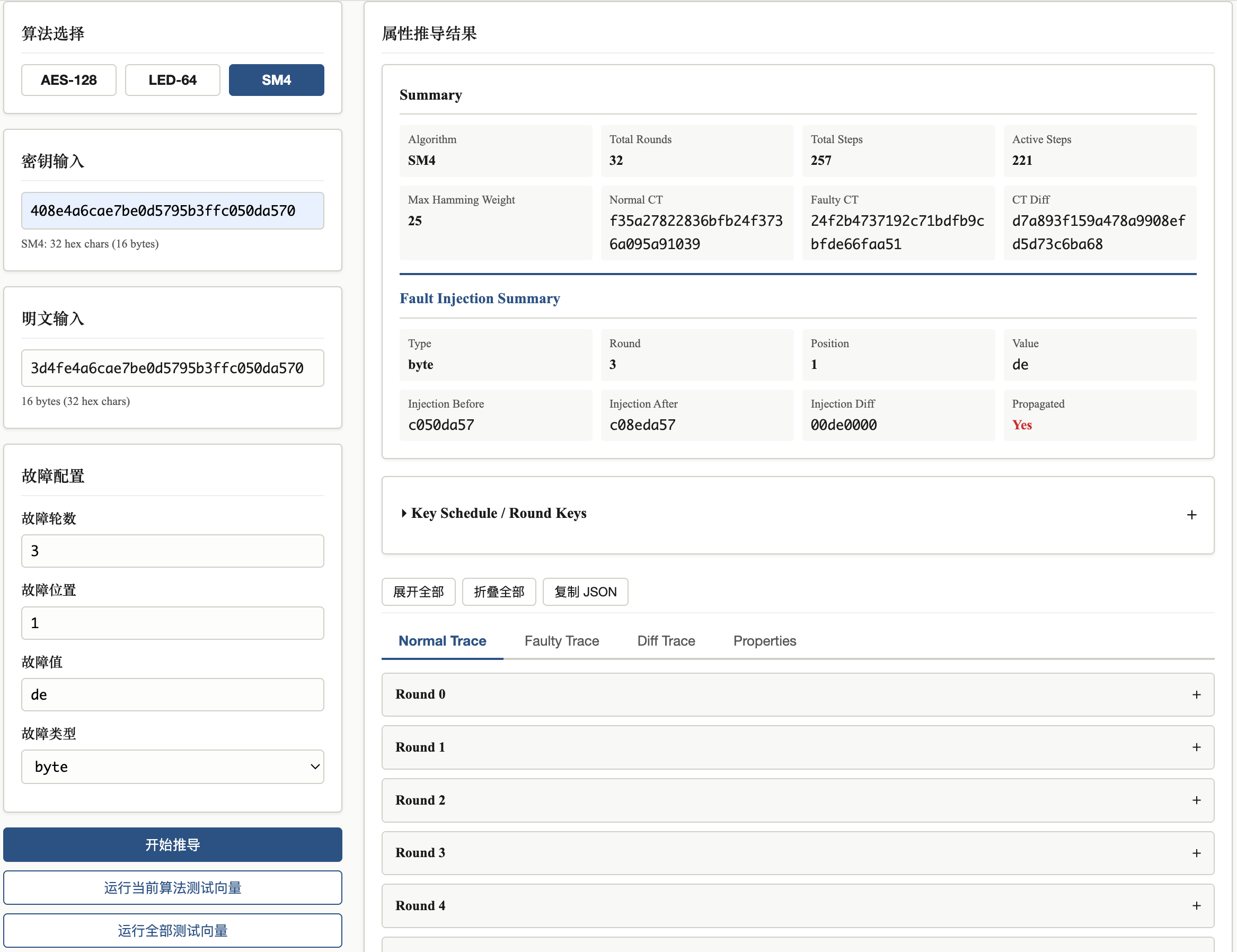

AES 的密钥编排完整展示 11 轮轮密钥（44 个 32 位字），每轮的生成公式都有数学公式展示。SM4 展示 32 个轮密钥及其生成过程。

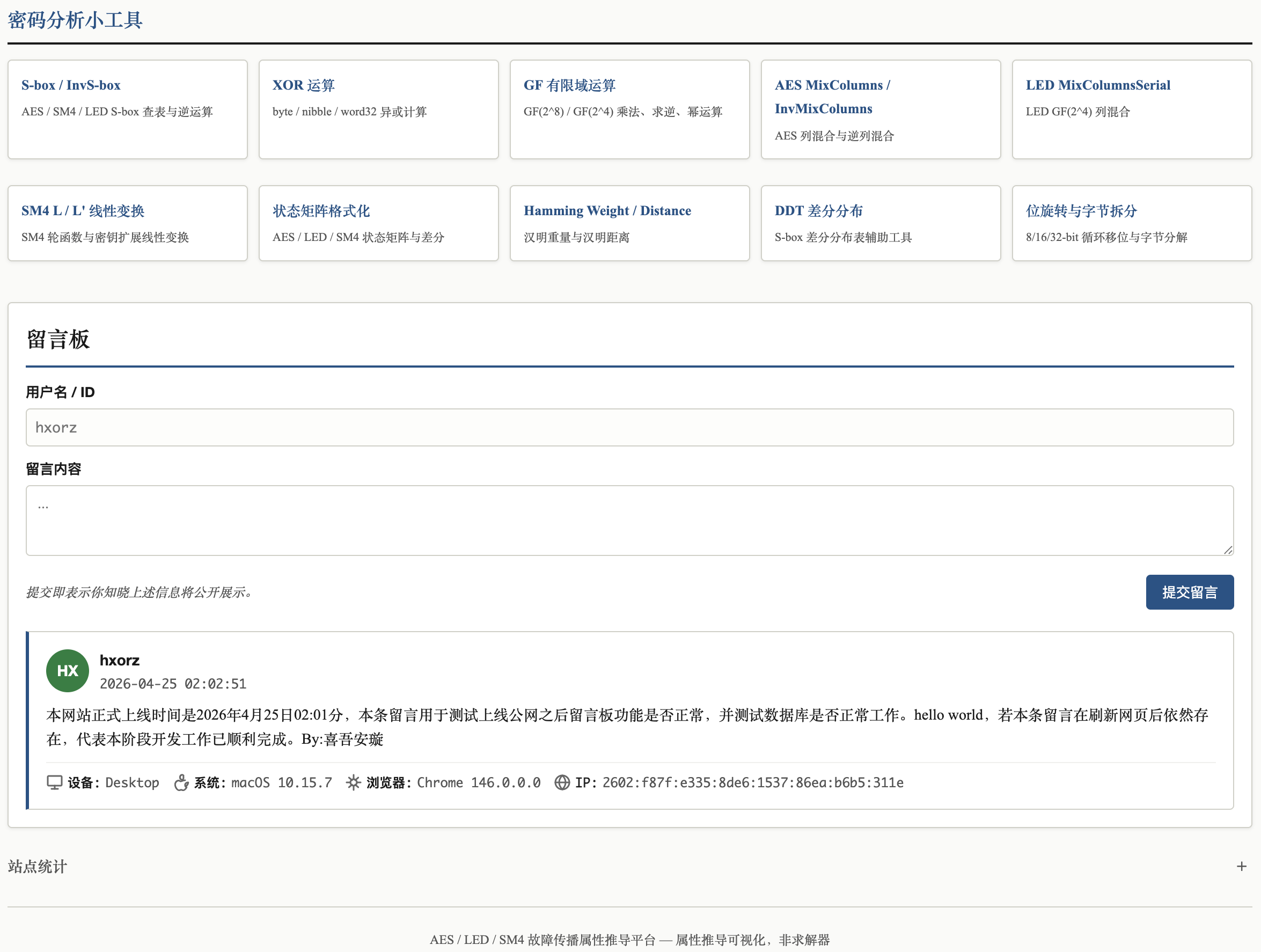

十个密码分析小工具

平台提供十个独立工具，可以脱离主推导流程单独使用：

1. S-box / InvS-box：AES、SM4、LED 三种算法的正向和逆向 S-box 查表，支持单个值查询和批量查询（输入一个 hex 串，自动拆分逐字节查表），附带二进制展示和验证状态
2. XOR 运算：支持字节模式、半字节模式（LED 专用）和 32 位字模式（SM4 专用），严格对齐或左补零
3. GF 有限域 ：GF(28)GF(2^8)GF(28)（AES/SM4）和 GF(24)GF(2^4)GF(24)（LED）的乘法、求逆、xtime、幂运算，每一步都带详细计算过程
4. AES MixColumns / InvMixColumns：输入 4 个字节，直接输出列混合结果，正向和逆向都支持
5. LED MixColumnsSerial ：LED 的 GF(24)GF(2^4)GF(24) 列混合运算
6. SM4 L / L' 线性变换 ：SM4 的 LLL 变换和逆 L′L'L′ 变换，输入 32 位字直接出结果
7. 状态矩阵格式化 ：将 hex 串格式化为 AES 4×44 \times 44×4 列优先矩阵、LED 4×44 \times 44×4 nibble 矩阵或 SM4 4 字矩阵，支持两个状态的差分矩阵对比
8. Hamming Weight / Distance：汉明重量和汉明距离计算，拆分展示每个字节的 HW 值
9. DDT 差分分布表：S-box 的差分分布表查询，支持单行查询（给定输入差分，输出所有可能的输出差分及其计数）和完整表格展示
10. 位旋转与字节拆分：ROTL / ROTR，支持 8/16/32/64 位宽度，附带字节拆分展示

留言板

平台内置留言板，支持中英文用户名（包括中文字符），可以留下使用反馈、Bug 报告或学术讨论。留言会展示设备类型、操作系统和浏览器信息。

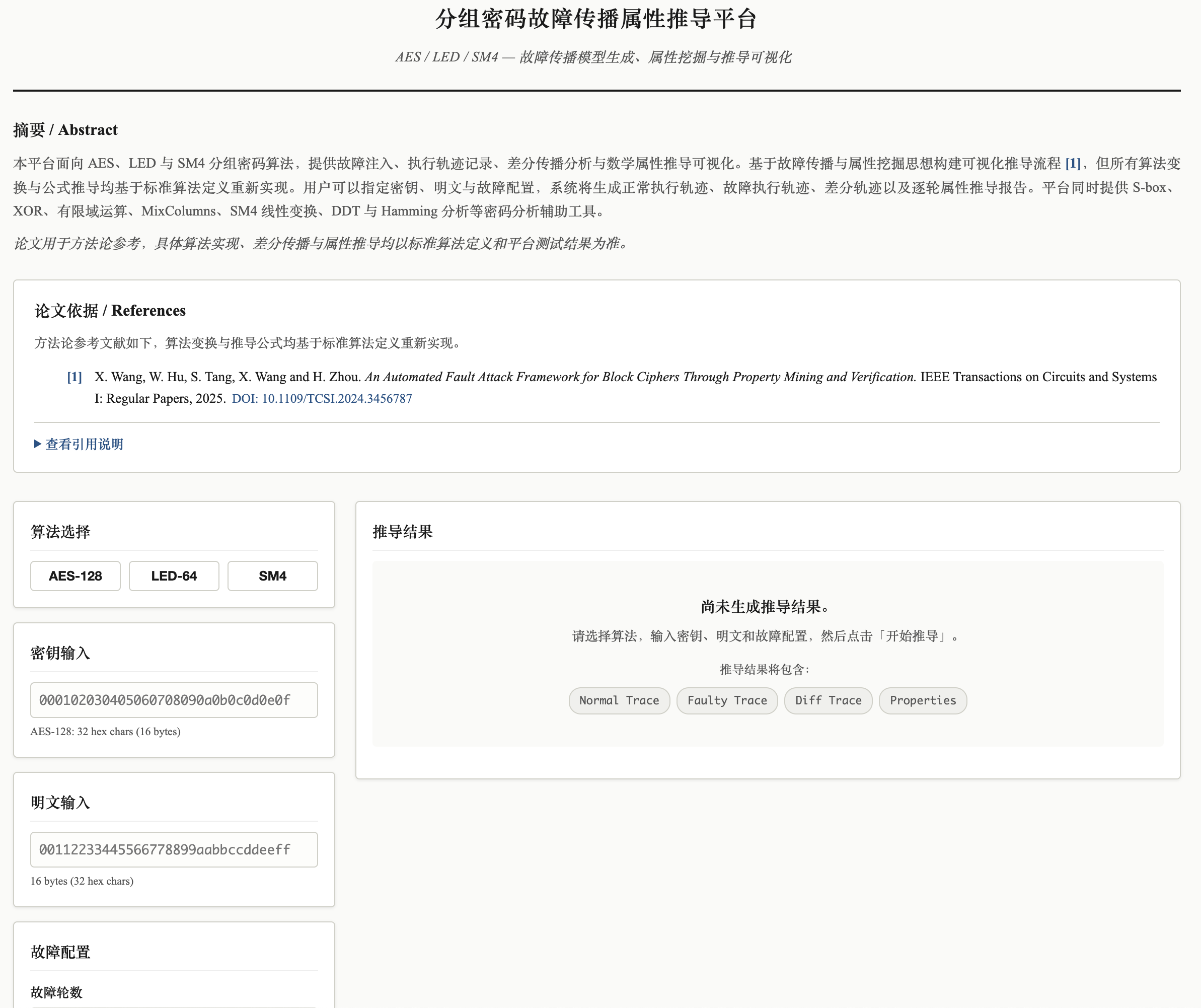

怎么用

1. 打开平台，选择算法（AES / LED / SM4）
2. 输入密钥和明文（hex 格式）
3. 配置故障：选轮次、位置、故障值、故障类型
4. 点击"开始推导"
5. 等待几秒，查看四栏结果：Normal Trace / Faulty Trace / Diff Trace / Properties
6. 在 Properties 栏中，每条属性都有完整的公式推导和验证结论

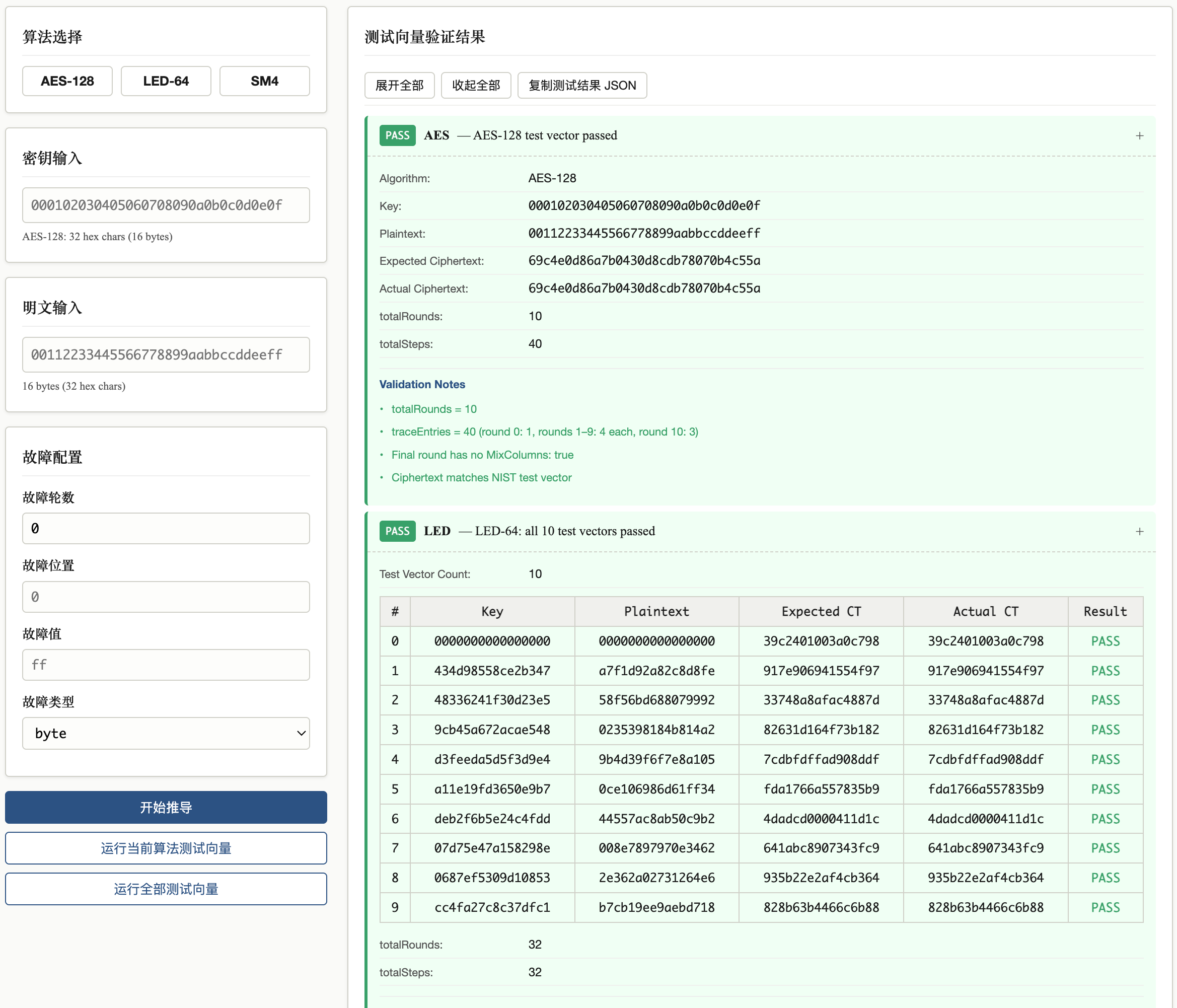

如果不想自己填参数，可以点击"运行内置测试向量"，系统会用标准测试数据跑一遍，验证算法实现的正确性。AES 用 FIPS 197 测试向量，LED 用 10 组标准测试向量，SM4 用国标测试向量。

访问地址

https://crypto.hxorz.com

适用场景

• 硬件安全课程的故障注入实验辅助
• 分组密码差分故障分析的属性验证
• 密码学论文复现时的中间值校验
• 密码算法教学演示
• 故障注入工具链的验证环节

技术实现

• 前端：原生 HTML / CSS / JavaScript，无框架依赖
• 后端：Cloudflare Workers，全球边缘节点
• 存储：Cloudflare D1
• 公式渲染：KaTeX，学术论文风格的数学公式展示
• 安全：CSP、X-Frame-Options、反爬虫、限流、蜜罐、IP 哈希

平台的算法实现不依赖任何第三方密码学库。AES 的 SubBytes、ShiftRows、MixColumns、AddRoundKey 和密钥编排，LED 的 SubCells、ShiftRows、MixColumnsSerial 和 AddConstants，SM4 的 S-box、LLL 线性变换和密钥扩展------全部从标准定义出发独立实现，并通过内置测试向量校验。

写在最后

故障传播属性推导是差分故障分析中最基础也最容易出错的环节。一个字节的 GF(28)GF(2^8)GF(28) 乘法算错，整个推导链就废了。

这个平台的目标很简单：让你把精力放在分析上，而不是放在计算上。选好参数，点一下按钮，所有推导结果和验证结论都在屏幕上。如果某个属性标记为 Violated，你立刻知道哪一步的推导出了问题。

欢迎使用，也欢迎在留言板留下反馈。
