深度解析 VESC 参数辨识源码：电阻、电感与磁链

一、为什么我们要辨识电机参数？

在 FOC 的控制架构中，这三个参数扮演着决定生死的角色：

电阻 RRR 和电感 LLL ：决定了电流环 PI 控制器的增益（Kp=L⋅BW,Ki=R⋅BWK_p = L \cdot BW, K_i = R \cdot BWKp=L⋅BW,Ki=R⋅BW），以及 D/Q 轴的解耦前馈补偿。如果没有准确的 RRR 和 LLL，电流环在高速下极易震荡失控。
磁链 λ\lambdaλ：无感观测器（如 SMO 或 Luenberger）计算转子角度的"绝对基准"。磁链如果测不准，电机在低速带载时必然卡死，高速必失步。

二、电阻与电感的联合辨识

在 VESC 中，电阻和电感的测量是一起进行的。其核心思想是：先用小电流试探，找到一个合适的直流偏置电流，测出电阻 RRR；然后在这个直流偏置的基础上叠加高频脉冲，测出电感 LLL。

1. 自动试探：寻找完美的测试电流

VESC 不会一上来就给电机通大电流，而是从 2A 开始指数级（乘 1.5 倍）递增试探，直到产生的电压降足够大，保证采样的信噪比。

c 复制代码

// mcpwm_foc.c (精简版源码解析)
int mcpwm_foc_measure_res_ind(float *res, float *ind) {
    // 1. 设置极度保守的 PI 参数，防止测试时电流震荡
    motor->m_conf->foc_current_kp = 0.001;
    motor->m_conf->foc_current_ki = 1.0;

    float i_last = 0.0;
    // 2. 核心试探循环：从 2A 开始，每次乘 1.5 倍
    for (float i = 2.0; i < (motor->m_conf->l_current_max / 2.0); i *= 1.5) {
        float r_tmp = 0.0;
        // 尝试在这个电流下测量电阻
        mcpwm_foc_measure_resistance(i, 20, false, &r_tmp);

        // 【功率信噪比判断】：希望 I * R 的压降大于 1V
        if (i > (1.0 / r_tmp)) {
            i_last = i; // 找到了完美的测试电流！
            break;
        }
    }
    // ... 后续正式测量
}

2. 电阻辨识 (RRR)：

直流注入法找到合适的电流 i_last 后，VESC 使用极其直白的欧姆定律：在 D 轴（不产生扭矩）闭环注入这个直流电流，等电流稳定后，多次采样电压和电流求平均。

C 复制代码

// 伪代码：直流注入求电阻
for (int i = 0; i < samples; i++) {
    motor->m_motor_state.id_target = current; // D 轴闭环
    chThdSleepMicroseconds(10); // 等待一个周期
    sum_v += motor->m_motor_state.vd; // 累加指令电压
    sum_i += motor->m_motor_state.id_filter; // 累加真实反馈电流
}
// R = 平均电压 / 平均电流
*res = (sum_v / samples) / (sum_i / samples);

避坑指南：这里的指令电压包含了死区压降。但由于 VESC 用了比较大的电流（找到了能产生 >1V 压降的电流），所以死区造成的误差率被大大降低了。

3. 电感辨识 (LLL)：

大脉冲与 IR 补偿这是移植时最容易翻车的重灾区。很多自编的 FOC 代码在 0A 附近用正负方波测电感，结果因为死区补偿过零点震荡，测出来的电感乱跳。

VESC 的神级操作是：

保持之前的直流偏置大电流（例如 5A）不断，在此基础上突然叠加一个 5V 的电压脉冲。这使得电流始终为正，彻底避开了过零点死区抽风！

C 复制代码

// 伪代码：VESC 的电感测量核心逻辑
// 1. 先把电流拉到直流偏置点 i_last
mcpwm_foc_set_current(i_last);
float i_start = motor->m_motor_state.id_filter;
float v_start = motor->m_motor_state.vd;

// 2. 突然在原电压上叠加一个大脉冲 (比如 5V)
float v_pulse = v_start + 5.0;
motor->m_motor_state.vd = v_pulse;
mcpwm_foc_update_pwm(true); // 强行输出并等待一拍

// 3. 读取脉冲后的电流，计算 di (电流变化量)
float i_end = motor->m_motor_state.id_meas;
float di = i_end - i_start;
float dt = 1.0 / pwm_rate;

// 4. 计算电感公式：L = (V_总 - I_初 * R) * dt / di
float L = (v_pulse - (i_start * r)) * dt / di;

因为加了大脉冲，ΔI\Delta IΔI 很大，所以必须用 (i_start * r) 把刚才直流偏置在这段电阻上吃掉的电压扣除。这就是严谨的物理建模。

三、磁链辨识

磁链 λ\lambdaλ 必须在电机转动时测量。为了测准这个参数，VESC 祭出了数学上的终极大招：反电动势面积积分法。

为了看懂这个大招有多精妙，我们先来看看传统方法是怎么"碰壁"的。

1. 传统稳态方程的困境

在 FOC 旋转坐标系（D-Q 轴）下，Q 轴电压的标准方程为：
Vq=Iq⋅R+LqdIqdt+ωel⋅Ld⋅Id+ωel⋅λV_q = I_q \cdot R + L_q \frac{dI_q}{dt} + \omega_{el} \cdot L_d \cdot I_d + \omega_{el} \cdot \lambdaVq=Iq⋅R+LqdtdIq+ωel⋅Ld⋅Id+ωel⋅λ

传统辨识方法通常是让电机开环匀速旋转，然后让 Id=0I_d = 0Id=0。此时方程简化为：
Vq=Iq⋅R+ωel⋅λ ⟹ λ=Vq−Iq⋅RωelV_q = I_q \cdot R + \omega_{el} \cdot \lambda \implies \lambda = \frac{V_q - I_q \cdot R}{\omega_{el}}Vq=Iq⋅R+ωel⋅λ⟹λ=ωelVq−Iq⋅R

致命痛点出现了： 如果没有相电压采样电路，你只能靠 MCU 给出的指令电压 VqV_qVq 来算，里面包含了大量的死区非线性误差（Iq⋅RI_q \cdot RIq⋅R 也很容易测不准）。

为了获得极高的信噪比，VESC 采取了 断电飞轮滑行（Freewheeling） 的策略。即瞬间关闭所有 MOSFET，让 Iq=0,Id=0I_q = 0, I_d = 0Iq=0,Id=0。此时方程极其极简：
Vq=ωel⋅λV_q = \omega_{el} \cdot \lambdaVq=ωel⋅λ

但这又引出了一个物理悖论：电机断电后，受摩擦力影响，转速 ωel\omega_{el}ωel 是一直在衰减的！ 你如果在这个滑行过程中采样，公式 λ=Vqωel(t)\lambda = \frac{V_q}{\omega_{el}(t)}λ=ωel(t)Vq 里的分母一直在变，你怎么保证算出来的磁链是准确的常量？

2. 数学降维：换元积分法

既然转速 ωel(t)\omega_{el}(t)ωel(t) 这个时间变量这么烦人，VESC 选择在数学层面直接将其"抹杀"。

我们回到电机静止的定子坐标系，观察某一相（比如 A 相）的反电动势。在断电滑行时，A 相产生的真实反电动势波形为：
eA(t)=λ⋅ωel(t)⋅sin⁡(θel)e_A(t) = \lambda \cdot \omega_{el}(t) \cdot \sin(\theta_{el})eA(t)=λ⋅ωel(t)⋅sin(θel)

其中：

λ\lambdaλ 是我们要测的未知常数（磁链）
ωel(t)\omega_{el}(t)ωel(t) 是不断衰减的瞬时电角速度
θel\theta_{el}θel 是当前的电角度

注意微积分里的核心定义：角速度是角度对时间的导数 ，即 ωel(t)=dθeldt\omega_{el}(t) = \frac{d\theta_{el}}{dt}ωel(t)=dtdθel。

我们把这个定义代入反电动势方程：
eA(t)=λ⋅dθeldt⋅sin⁡(θel)e_A(t) = \lambda \cdot \frac{d\theta_{el}}{dt} \cdot \sin(\theta_{el})eA(t)=λ⋅dtdθel⋅sin(θel)

接下来，见证奇迹的时刻！

我们对采集到的半个反电动势正弦波 进行时间上的积分（即从 θel=0\theta_{el} = 0θel=0 过零点开始，积到 θel=π\theta_{el} = \piθel=π 下一个过零点结束）：

∫t1t2eA(t)dt=∫t1t2(λ⋅dθeldt⋅sin⁡(θel))dt\int_{t_1}^{t_2} e_A(t) dt = \int_{t_1}^{t_2} \left( \lambda \cdot \frac{d\theta_{el}}{dt} \cdot \sin(\theta_{el}) \right) dt∫t1t2eA(t)dt=∫t1t2(λ⋅dtdθel⋅sin(θel))dt

在积分过程中，时间微元 dtdtdt 被完美地约掉了（换元积分法）！方程彻底脱离了时间轴，变成了纯粹的角度积分：
=∫0πλ⋅sin⁡(θel)dθel= \int_{0}^{\pi} \lambda \cdot \sin(\theta_{el}) d\theta_{el}=∫0πλ⋅sin(θel)dθel

解这个极其简单的定积分：
=λ⋅[−cos⁡(θel)]0π= \lambda \cdot \left[ -\cos(\theta_{el}) \right]_{0}^{\pi}=λ⋅[−cos(θel)]0π
=λ⋅(−cos⁡(π)−(−cos⁡(0)))= \lambda \cdot ( -\cos(\pi) - (-\cos(0)) )=λ⋅(−cos(π)−(−cos(0)))
=λ⋅(1+1)= \lambda \cdot ( 1 + 1 )=λ⋅(1+1)
=2λ= \mathbf{2\lambda}=2λ

3. 结论与代码映射

不论电机转得快还是慢，不论它滑行减速有多么严重，只要你把硬件采集到的半个反电动势波形的面积（积分）算出来，这个面积永远等于 2λ2\lambda2λ！

这就是 VESC 源码里那段积分逻辑的底气所在：

c 复制代码

// 伪代码：VESC 磁链辨识逻辑

// 1. 开环强行把电机拖拽到一个较高的转速
FOC_set_Idq(0.0, spin_up_current, phase_angle);

// 2. 突然关闭所有桥臂，进入断电飞轮滑行 (Iq = 0)
PWMC_TurnOffAllPhases();

// 3. 寻找反电动势从负变正的"过零点"作为积分起点
while(v_bemf < 0.0) { v_bemf = get_v_phase() - (v_bus/2.0); }

// 4. 开始疯狂积分，直到下一个过零点 (正变负)
float flux_integral = 0.0;
while(v_bemf >= 0.0) {
    v_bemf = get_v_phase() - (v_bus/2.0);
    flux_integral += v_bemf * dt; // 累加面积：这行代码的本质就是积分过程
}

// 5. 算出磁链
float flux_linkage = flux_integral / 2.0;

四、相电压采样电路的设计与避坑指南

很多开发者在移植 VESC 算法时，最容易忽略的就是硬件电路的匹配。如果你没有匹配，那么上文提到的"断电飞轮积分法"将完全失效。

1. 为什么软件补偿（死区补偿）不够用？

在电流过零点附近，MOSFET 的寄生电容（CossC_{oss}Coss）会导致相线电压出现严重的非线性畸变。仅靠软件根据电流方向去加减一个死区时间，在小电流下是极不准确的。直接采样相线上的真实电压，是解决该问题的唯一"物理外挂"。

2. 经典电路拓扑：分压 + 滤波

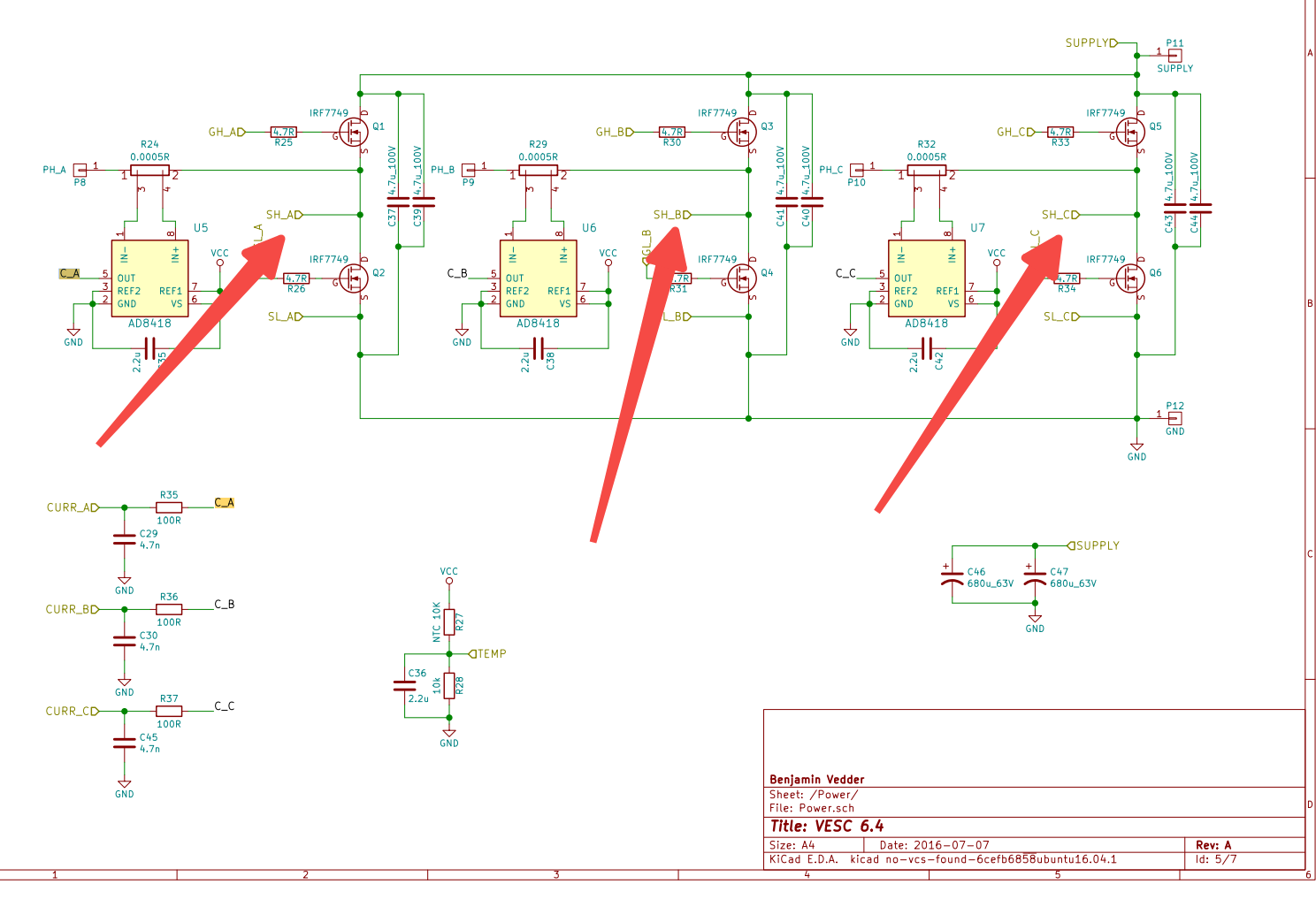

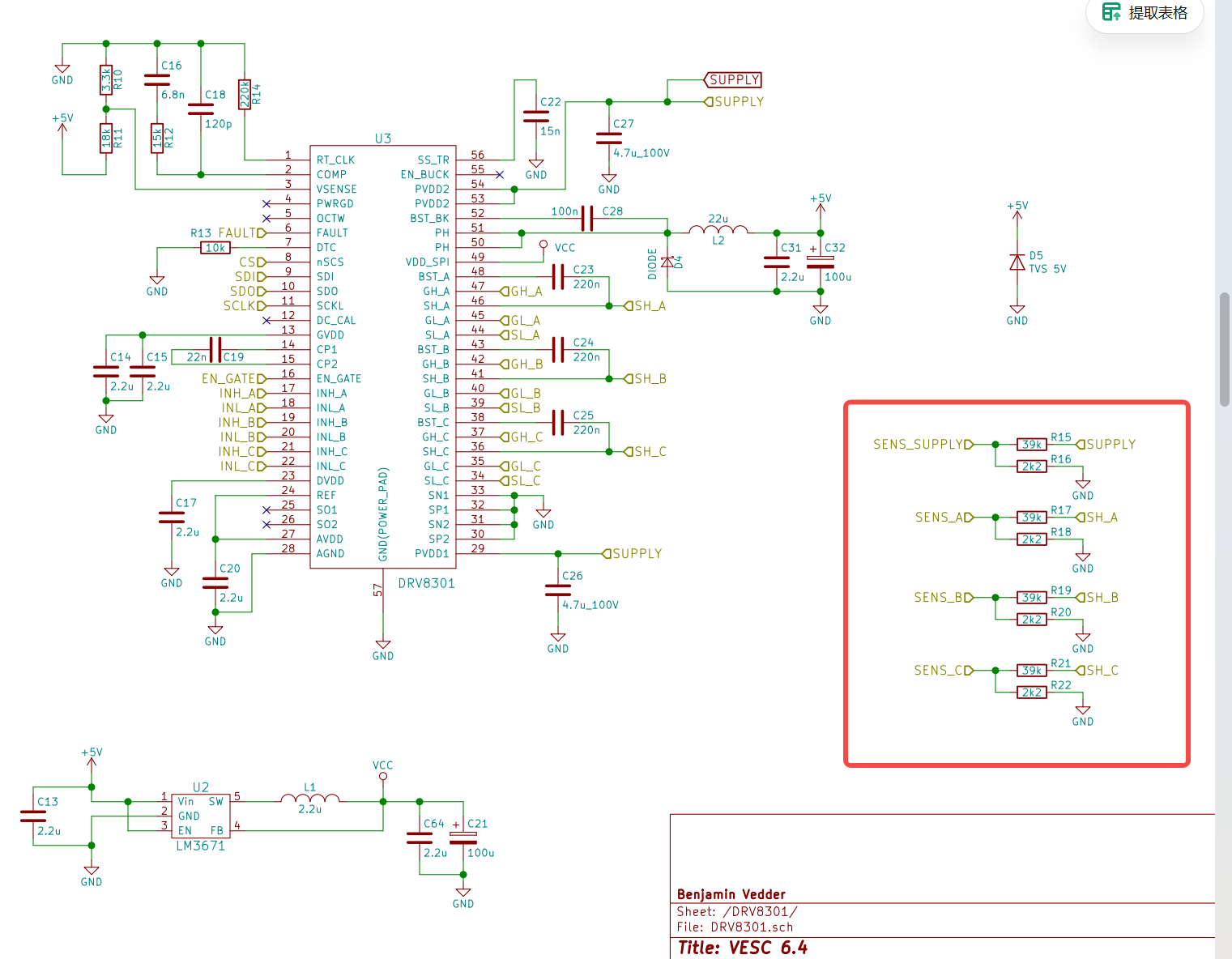

VESC 6 使用的是一套非常经典且稳健的 RC 分压滤波网络。每一相（A/B/C）都需要一套完全相同的电路：

电路连接：*

输入端： 直接连接在半桥的中点（Phase 线）。
分压电阻 R1R_1R1（高边）： 推荐 39kΩ (1% 精度)。
分压电阻 R2R_2R2（低边）： 推荐 2.2kΩ (1% 精度)。
滤波电容 CCC： 推荐 2.2nF 贴片电容。

3. 关键参数计算与设计准则

(1) 分压比（决定量程）

ADC 采样点的电压 VadcV_{adc}Vadc 必须在单片机容许范围内（通常 3.3V）：
Vadc=Vphase⋅R2R1+R2V_{adc} = V_{phase} \cdot \frac{R_2}{R_1 + R_2}Vadc=Vphase⋅R1+R2R2

按 VESC 6 的参数（39k/2.2k），其最大采样电压约为 3.3⋅39+2.22.2≈61.8V3.3 \cdot \frac{39+2.2}{2.2} \approx 61.8V3.3⋅2.239+2.2≈61.8V。如果你的母线电压更高，需按比例增大 R1R_1R1。

(2) 截止频率（决定相位延迟）

这是一个极容易翻车的陷阱！分压网络本质上是一个低通滤波器（LPF），其截止频率 fcf_cfc 为：
fc=12π⋅(R1//R2)⋅Cf_c = \frac{1}{2\pi \cdot (R_1 // R_2) \cdot C}fc=2π⋅(R1//R2)⋅C1

使用 VESC 6 参数计算得到 fc≈34.8kHzf_c \approx 34.8kHzfc≈34.8kHz。

如果 CCC 过大： 截止频率太低，信号会产生严重的相位滞后，导致高速下观测器角度偏移，电机发热严重。
如果 CCC 过小： 无法滤除 PWM 的高频毛刺，导致采样值全是大刺，积分面积算不准。

(3) 母线电压同步

划重点： VESC 算法中计算反电动势的公式是 v_bemf = v_phase - (v_bus / 2)。

为了让这个减法在数学上完美对消，母线电压（Bus Voltage）的采样电路必须使用与相电压完全一致的电阻和电容！ 任何阻值偏移都会导致中性点电位计算偏移，进而导致磁链辨识结果随母线电压波动。

4. VESC 源码中的硬件映射

在 VESC 源码的硬件配置文件（如 hw_vesc6.h）中，你会看到这些硬件参数的定义，它们直接参与了反电动势的相位补偿计算：

c 复制代码

// VESC 硬件定义示例
#define HW_ADC_CHANNELS			15
#define VDIV_R1					39000.0  // 高边电阻
#define VDIV_R2					2200.0   // 低边电阻
#define BEMF_SAMPLES_BOTT		1        // ADC 触发点（通常在 PWM 底点）
