堡盟Baumer VCX系列工业相机供电与触发：网口(GigE) vs USB3.0

堡盟Baumer VCX系列工业相机供电与触发：网口(GigE) vs USB3.0，8-pin接口是关键！

"我的VCXU相机为什么接上USB线就无法正常工作？"
"VCXG相机PoE供电不稳定，导致图像丢帧怎么办？"
"硬件触发信号明明接上了，为什么相机没反应？"

在工业视觉项目的现场调试阶段，供电不足 和触发配置错误 是两大高频"拦路虎"。堡盟（Baumer）的VCX系列作为其明星产品线，同时提供GigE Vision (VCXG) 和 USB3 Vision (VCXU) 两种主流接口版本。它们虽然同属一个家族，但在供电方式 上存在显著差异，而触发逻辑 则通过一个统一的8-pin Hirose HR10A接口实现。

本文将深入剖析这两种接口类型的核心区别，并结合C++代码实践，为你扫清项目集成中的障碍。

📊 一、核心差异速览表

特性	VCXG (GigE Vision)	VCXU (USB3 Vision)
数据接口	RJ45 千兆以太网	USB Type-B / Micro-B
主要供电方式	PoE (Power over Ethernet) 或 8-pin外部电源	USB总线供电或 8-pin外部电源
PoE标准	支持 IEEE 802.3af/at (最高可达25.5W)	不支持
外部电源接口	8-pin Hirose HR10A	8-pin Hirose HR10A
触发信号接口	8-pin Hirose HR10A	8-pin Hirose HR10A
典型应用场景	长距离传输 (>5m)，多相机同步，需要PoE简化布线	短距离、高带宽、对PC直连友好的桌面或紧凑型设备

🔌 二、供电详解：稳定电力是系统基石

1. VCXG (GigE) 相机供电

VCXG相机主要有两种供电模式，二者互斥：

PoE供电 (推荐用于简化布线)：
- 优点：一根网线同时解决数据+电力，极大简化现场布线。
- 要求：必须使用PoE交换机 或PoE注入器 (Injector) 。务必确认交换机支持 802.3at (PoE+) 标准，因为部分高分辨率/高帧率型号功耗可能超过12.95W (802.3af上限)。
- 排查：如果相机无法被发现或频繁掉线，首先检查PoE源是否足额供电。
8-pin外部电源：
- 场景：当网络环境不支持PoE，或相机功耗超出PoE能力时使用。
- 接口：通过 8-pin Hirose HR10A 接口接入 12-24V DC 电源。
- 注意：一旦接入8-pin外部电源，PoE功能将自动禁用。切勿同时连接PoE和外部电源，以免损坏设备！

2. VCXU (USB3) 相机供电

VCXU相机同样有两种供电模式：

USB总线供电：
- 优点：即插即用，无需额外电源。
- 风险：USB 3.0理论最大供电为4.5W (900mA @ 5V) 。对于高分辨率、高帧率或开启风扇散热的型号，此功率远远不够，极易导致相机工作异常、过热保护甚至损坏USB控制器。
- 强烈建议：除非是明确标注支持总线供电的低功耗型号，否则一律使用8-pin外部电源。
8-pin外部电源：
- 接口：通过 8-pin Hirose HR10A 接入 12-24V DC 电源。
- 关键：即使使用外部电源，USB数据线也必须连接。外部电源只负责供电，数据仍需通过USB线传输。

💡 黄金法则 ：对于任何工业相机，优先选择8-pin外部电源供电。稳定可靠的电力供应是系统长期稳定运行的基石。

⚡ 三、触发详解：8-pin接口统一I/O

无论是VCXG还是VCXU，都支持硬件触发 (Hardware Trigger) ，并且都通过同一个8-pin Hirose HR10A接口进行连接。这是VCX系列的一个重要设计特点。

1. 8-pin Hirose HR10A 接口标准定义

以下是该8-pin接口的通用引脚定义（具体以您所用型号的官方手册为准）：

Pin #	信号名称	功能描述
1	`V+`	电源输入 (通常为12-24V DC)
2	`V+`	电源输入 (通常与Pin 1并联，用于增大电流承载能力)
3	`GND`	电源地
4	`GND`	电源地 / I/O参考地
5	`Line0`	可配置I/O (常用作硬件触发输入 `Trigger In`)
6	`Line1`	可配置I/O (常用作闪光灯同步输出 `Strobe Out`)
7	`Line2`	可配置I/O
8	`Line3`	可配置I/O

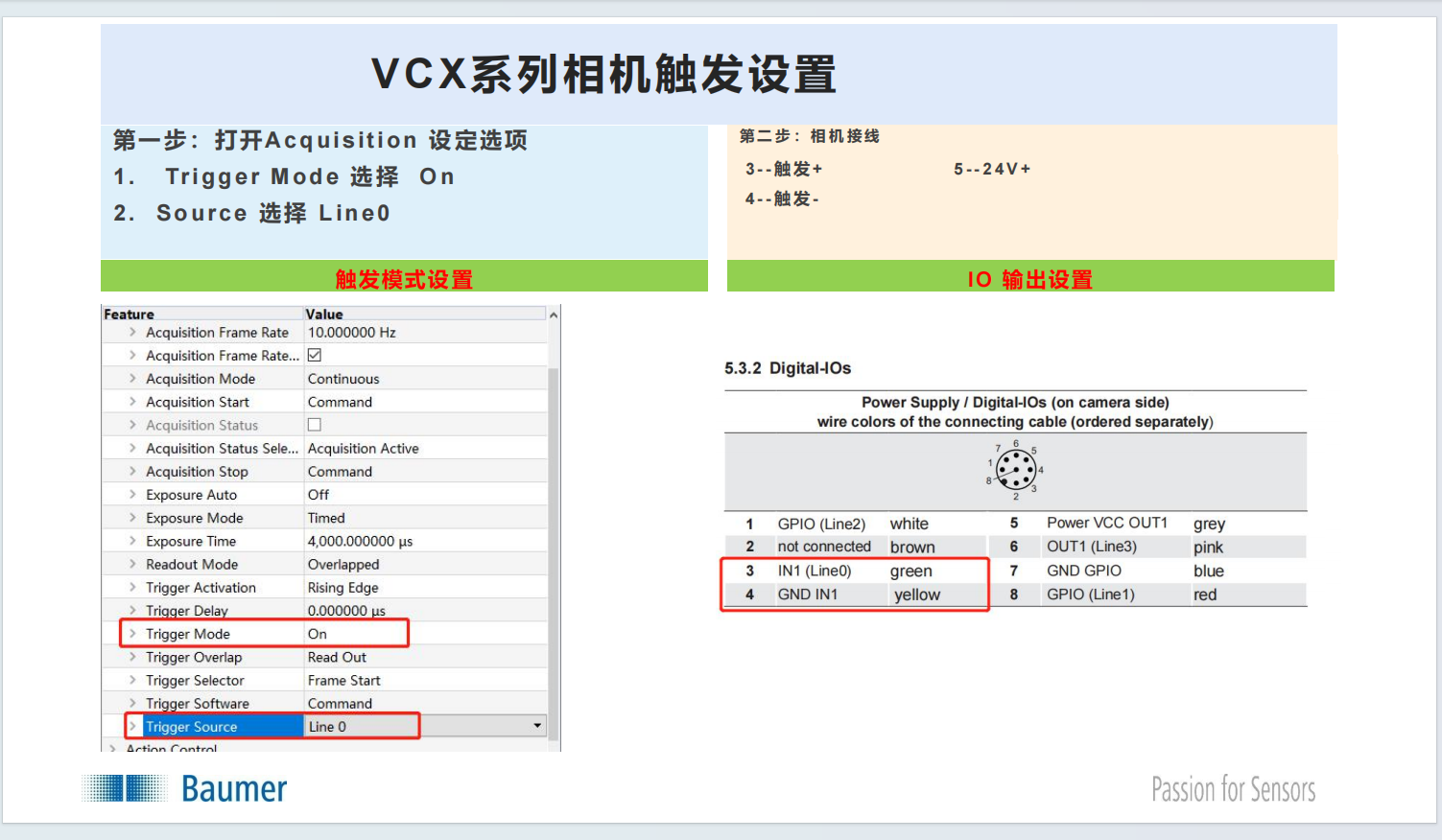

2. Camera Explorer软件设置触发配置

3. C++ SDK (BGAPI) 触发配置代码

无论哪种接口，通过堡盟官方的 BGAPI SDK 配置触发的逻辑是完全一致的。以下是一个标准的硬件触发配置流程：

cpp 复制代码

#include "bgapi2_genicam/bgapi2_genicam.hpp"

void ConfigureHardwareTrigger(BGAPI2::Device* pDevice)
{
    // 1. 获取远程设备节点映射
    BGAPI2::NodeMap* pNodeMap = pDevice->GetRemoteNodeList();

    // 2. 启用触发模式
    BGAPI2::Node* pTriggerMode = pNodeMap->GetNode("TriggerMode");
    pTriggerMode->SetString("On");

    // 3. 设置触发源为硬件线路 (例如 Line0)
    BGAPI2::Node* pTriggerSource = pNodeMap->GetNode("TriggerSource");
    pTriggerSource->SetString("Line0"); // 对于VCX系列，线路名称通常为Line0, Line1等

    // 4. (可选) 设置触发沿 (上升沿/下降沿)
    BGAPI2::Node* pTriggerActivation = pNodeMap->GetNode("TriggerActivation");
    pTriggerActivation->SetString("RisingEdge"); // 或 "FallingEdge"

    std::cout << "硬件触发已配置完成！" << std::endl;
}

关键注意事项：

线路名称 ：Line0, Line1 等是通用名称，具体到每个型号，其物理引脚定义请务必查阅该型号的用户手册 (User Manual)。
电气规格 ：确认你的外部触发信号（如PLC输出）的电压和电流规格与相机IO口兼容（通常是 TTL 3.3V/5V 或 24V）。
自由运行模式 ：调试时，可先将 TriggerMode 设为 "Off"，让相机自由采集，排除触发信号本身的问题。

🛠️ 四、实战排错指南

问题1：相机无法被软件识别

VCXG : 检查网线是否为超五类或六类 ；检查IP地址是否在同一网段；最重要的是，检查PoE或8-pin外部电源是否正常。
VCXU : 检查USB线是否为高质量、带屏蔽的数据线 （非充电线）；优先尝试8-pin外接电源。

问题2：图像采集不稳定，频繁丢帧

VCXG : 检查网卡是否支持Jumbo Frame (巨帧) 并已启用；检查交换机带宽是否被占满；PoE供电不足是常见原因。
VCXU : 检查USB控制器是否为Intel原生芯片 （兼容性最好）；避免使用USB HUB；USB供电不足是罪魁祸首。

问题3：硬件触发无响应

使用万用表或示波器实测触发信号是否真的到达了8-pin接口的对应引脚（通常是Pin 5）。
在CameraExplorer等官方软件中，手动切换到自由运行模式，确认相机本身能出图。
仔细核对用户手册中的8-pin引脚定义图，确保接线无误。

💬 结语

堡盟VCX系列以其卓越的性能和可靠性赢得了市场的广泛认可。其统一的8-pin Hirose接口设计，将供电和I/O功能完美集成，大大简化了系统集成的复杂度。

然而，"魔鬼藏在细节里"，GigE和USB3.0版本在供电源头上的差异，以及对8-pin接口的正确使用，往往是项目成败的关键。

记住：稳定供电是前提，精准触发是灵魂。在动手接线之前，花10分钟仔细阅读对应型号的手册，可以为你节省数小时甚至数天的现场调试时间。

让每一次快门，都精准地为你的产线而动。
