【Unity Shader URP】模板遮罩 / 传送门 实战教程

文章目录

• • [0. 效果预览](#0. 效果预览)
  • [1. 原理简述](#1. 原理简述)
  • [2. 功能点](#2. 功能点)
  • [3. 完整 Shader（可直接用）](#3. 完整 Shader（可直接用）)
  • • [3.1 门框遮罩 Shader](#3.1 门框遮罩 Shader)
    • [3.2 门后内容 Shader](#3.2 门后内容 Shader)
  • [4. 使用方法](#4. 使用方法)
  • [5. 参数说明](#5. 参数说明)
  • • Portal_Mask_URP
    • Portal_Content_URP
  • [6. 变体与扩展](#6. 变体与扩展)
  • • [6.1 反向遮罩：门外才显示](#6.1 反向遮罩：门外才显示)
    • [6.2 加上光照：门后世界也能受灯光影响](#6.2 加上光照：门后世界也能受灯光影响)
    • [6.3 嵌套门：门后还有门](#6.3 嵌套门：门后还有门)
  • [7. 常见问题](#7. 常见问题)
  • [8. 性能建议](#8. 性能建议)

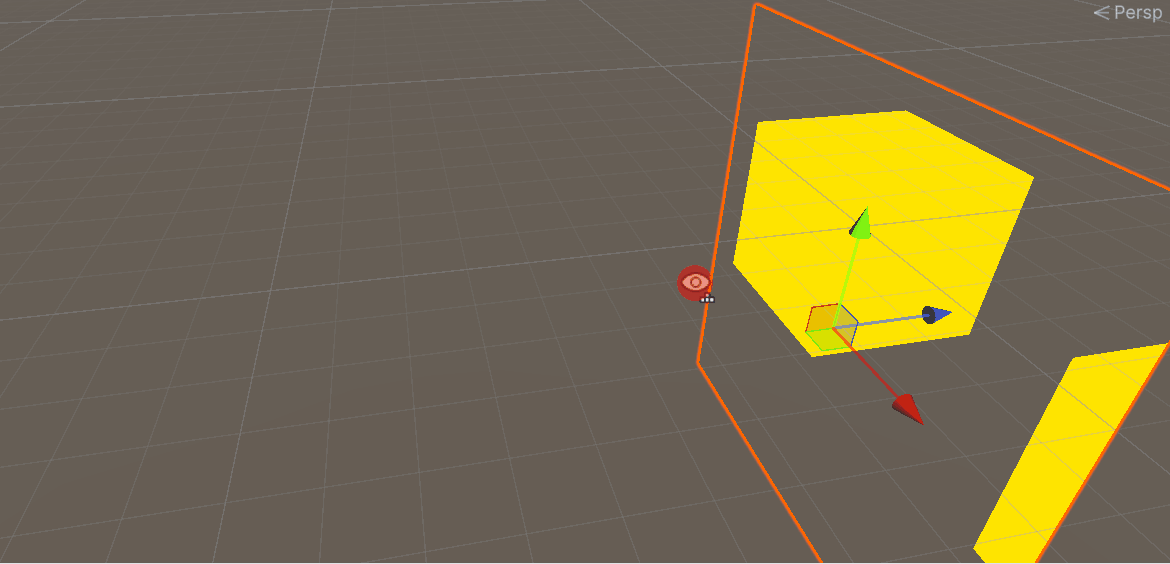

0. 效果预览

传送门、X 光透视窗、镜中世界、密室入口------这些"开个洞看见另一个空间"的效果，背后都是同一套技术：模板缓冲（Stencil Buffer）。它能让 GPU 在像素级别精确决定"哪里能画、哪里不能画"，比 clip 更可控、比 Mask 更高效。

---

1. 原理简述

模板缓冲的本质：在颜色和深度之外，再给每个像素挂一个 8 位整数标签，绘制时按标签做"准入检查"。

模板测试发生在片元着色器之后、写入颜色之前。它读取该像素当前的模板值，与 Shader 里指定的参考值（Ref）做比较（Comp），通过则继续走深度测试和颜色写入；不通过则丢弃。

传送门的实现思路分两步：

1. 遮罩 Pass：先画一个不可见的"门框"几何体，把它覆盖到的像素区域，模板值统统写成 1。颜色不写、深度可写可不写。
2. 内容 Pass：再画"门后世界"，配置成"只画模板值等于 1 的像素"。结果就是门后内容只出现在门框形状里。

伪代码示意：

// Pass 1：遮罩------只盖戳，不画颜色
Stencil { Ref 1  Comp Always  Pass Replace }
ColorMask 0

// Pass 2：内容------只画带戳的像素
Stencil { Ref 1  Comp Equal   Pass Keep    }

模板比较函数（Comp）常用值：Always（永远通过）、Equal（相等）、NotEqual（不等）、Greater/Less。模板写入操作（Pass/Fail/ZFail）常用：Keep（保持）、Replace（写入 Ref）、Zero（清零）、Invert（按位取反）。

---

2. 功能点

• 自定义门框形状（任意 Mesh，Quad / 圆 / 不规则）
• 门后世界完全隐藏在门框外，门内严格裁剪
• 支持任意复杂模型作为"门后内容"（角色、地形、粒子均可）
• 多道门可用不同 Stencil ID 隔离，互不干扰
• 兼容 URP，无需 Renderer Feature 改造
• 内容 Shader 提供 _BaseMap、_BaseColor 通用参数，便于挂任何贴图

---

3. 完整 Shader（可直接用）

本效果由两个 Shader 配合：Portal_Mask（贴在门框上）和 Portal_Content（贴在门后世界的所有物体上）。

3.1 门框遮罩 Shader

Shader "Custom/Portal_Mask_URP"
{
    Properties
    {
        // 模板 ID，多道门用不同值区分（1~255）
        [IntRange] _StencilID ("Stencil ID", Range(1, 255)) = 1
    }

    SubShader
    {
        // 提到 Geometry-1，确保比门后世界更早绘制
        Tags { "RenderType"="Opaque" "Queue"="Geometry-1" "RenderPipeline"="UniversalPipeline" }

        Pass
        {
            Name "PortalMask"

            // ===== 关键：只盖戳，不写颜色，不写深度 =====
            ColorMask 0          // 禁止写入颜色缓冲，门框本身不可见
            ZWrite Off           // 不写深度，避免遮挡门后内容
            Cull Off             // 双面，相机绕到门背面也能看穿

            Stencil
            {
                Ref [_StencilID]    // 用 Properties 里的 ID 作参考值
                Comp Always         // 总是通过比较
                Pass Replace        // 通过时把 Ref 写到模板缓冲
            }

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            struct Attributes
            {
                float4 positionOS : POSITION;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            Varyings vert (Attributes IN)
            {
                Varyings OUT;
                UNITY_SETUP_INSTANCE_ID(IN);
                UNITY_TRANSFER_INSTANCE_ID(IN, OUT);
                // 仅做必要的空间变换
                OUT.positionHCS = TransformObjectToHClip(IN.positionOS.xyz);
                return OUT;
            }

            half4 frag (Varyings IN) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(IN);
                // ColorMask 0 已禁止写入，这里返回什么都无所谓
                return half4(0, 0, 0, 0);
            }
            ENDHLSL
        }
    }
}

3.2 门后内容 Shader

Shader "Custom/Portal_Content_URP"
{
    Properties
    {
        _BaseMap     ("Base Map", 2D) = "white" {}     // 主贴图
        _BaseColor   ("Base Color", Color) = (1,1,1,1) // 颜色染色
        [IntRange] _StencilID ("Stencil ID", Range(1, 255)) = 1 // 必须与门框一致
    }

    SubShader
    {
        // 必须晚于门框（Geometry-1），用默认 Geometry(2000) 即可
        Tags { "RenderType"="Opaque" "Queue"="Geometry" "RenderPipeline"="UniversalPipeline" }

        Pass
        {
            Name "PortalContent"
            Tags { "LightMode"="UniversalForward" }

            // ===== 关键：只画模板值等于 _StencilID 的像素 =====
            Stencil
            {
                Ref [_StencilID]
                Comp Equal       // 模板值必须等于 Ref 才通过
                Pass Keep        // 通过后保留模板值，不修改
                Fail Keep
            }

            HLSLPROGRAM
            #pragma vertex vert
            #pragma fragment frag
            #pragma multi_compile_instancing

            #include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Core.hlsl"

            // ===== 贴图与采样器声明（URP 写法）=====
            TEXTURE2D(_BaseMap);
            SAMPLER(sampler_BaseMap);

            // CBUFFER 保证 SRP Batcher 兼容
            CBUFFER_START(UnityPerMaterial)
                float4 _BaseMap_ST;       // 主贴图 Tiling/Offset
                half4  _BaseColor;
                float  _StencilID;
            CBUFFER_END

            struct Attributes
            {
                float4 positionOS : POSITION;
                float2 uv         : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            struct Varyings
            {
                float4 positionHCS : SV_POSITION;
                float2 uv          : TEXCOORD0;
                UNITY_VERTEX_INPUT_INSTANCE_ID
            };

            Varyings vert (Attributes IN)
            {
                Varyings OUT;
                UNITY_SETUP_INSTANCE_ID(IN);
                UNITY_TRANSFER_INSTANCE_ID(IN, OUT);
                OUT.positionHCS = TransformObjectToHClip(IN.positionOS.xyz);
                // 应用 Tiling/Offset
                OUT.uv = TRANSFORM_TEX(IN.uv, _BaseMap);
                return OUT;
            }

            half4 frag (Varyings IN) : SV_Target
            {
                UNITY_SETUP_INSTANCE_ID(IN);
                // 采样主贴图 × 颜色染色
                half4 col = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, IN.uv);
                return col * _BaseColor;
            }
            ENDHLSL
        }
    }
}

---

4. 使用方法

1. 创建两个 Shader 文件

   • 新建 Portal_Mask_URP.shader，粘贴 3.1 代码
   • 新建 Portal_Content_URP.shader，粘贴 3.2 代码

2. 创建材质

   • M_PortalMask：使用 Custom/Portal_Mask_URP，Stencil ID 设为 1
   • M_PortalContent：使用 Custom/Portal_Content_URP，Stencil ID 同样设为 1，挂上你想要的贴图和颜色

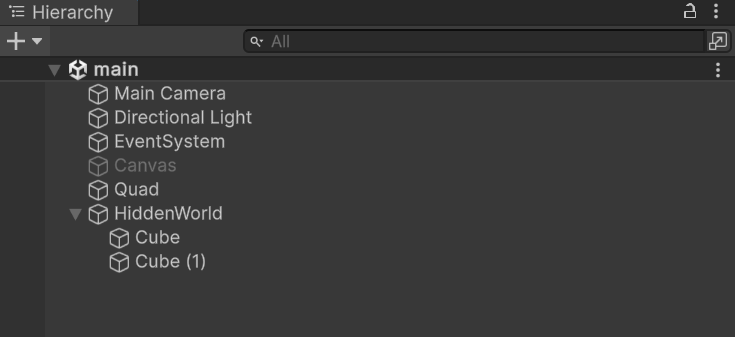

3. 搭建场景

   • 在场景里放一个 Quad 作为"门框"，给它挂 M_PortalMask。这块 Quad 的形状决定门的形状（也可以换成圆、星形 Mesh）
   • 在门后位置放置"隐藏世界"的模型（地形、角色、装饰物等），统统挂 M_PortalContent 材质

4. 运行查看

   • 进入 Play 或 Scene 视图绕到门前，能看到门框范围内显示门后世界
   • 视线偏离门框时，门后内容立即被裁掉

5. 多道门隔离

   • 第二道门：复制两个材质，把 Stencil ID 改成 2，挂到第二组门框 + 内容上
   • 不同 ID 的门彼此独立，不会互相串扰

---

5. 参数说明

Portal_Mask_URP

参数	类型	默认值	说明
_StencilID	Range(1,255)	1	写入模板缓冲的 ID，必须与对应内容材质一致

Portal_Content_URP

参数	类型	默认值	说明
_BaseMap	2D	white	主贴图
_BaseColor	Color	(1,1,1,1)	颜色叠加（乘法），可做整体染色
_StencilID	Range(1,255)	1	模板比较的参考值，与门框 ID 一致才会被绘制

---

6. 变体与扩展

6.1 反向遮罩：门外才显示

把内容 Shader 的 Comp Equal 改成 Comp NotEqual，效果反转------只有门框外的区域才显示这个物体，常用于"被门挡住一部分"的视觉。

Stencil { Ref [_StencilID] Comp NotEqual Pass Keep }

6.2 加上光照：门后世界也能受灯光影响

3.2 是 Unlit 版本。换成 URP Lit 风格：在片元里采样主光、加 Lambert：

#include "Packages/com.unity.render-pipelines.universal/ShaderLibrary/Lighting.hlsl"

// frag 中
Light mainLight = GetMainLight();
half NdotL = saturate(dot(IN.normalWS, mainLight.direction));
half3 lit = col.rgb * mainLight.color * NdotL;
return half4(lit, 1);

需要在 Attributes/Varyings 中补 normalOS/normalWS，并在 vert 里用 TransformObjectToWorldNormal 转换。

6.3 嵌套门：门后还有门

给"二级门"用不同 ID（如 2），但它本身也用 Comp Equal Ref 1 才能出现在一级门内。这要求一个 Pass 同时做"读模板 + 写模板"------把 Pass 写成两个 SubShader Pass，先读后写即可。

---

7. 常见问题

Q: 门框范围内什么都看不见，黑屏一片？

A: 99% 是渲染顺序问题。门框 Queue 必须早于 内容（如门框 Geometry-1、内容 Geometry），否则内容先画、模板还没盖戳，全部被丢弃。检查两个 Shader 的 Queue 标签。

Q: 门后世界在门框外也能看见？

A: 检查内容材质是否真的用了 Portal_Content_URP，并且 Stencil ID 和门框一致。常见错误是把内容挂成了普通 Lit 材质。

Q: 门框挡住了门后内容（出现一块"实心墙"）？

A: 门框 Shader 没写 ZWrite Off 或 ColorMask 0。门框必须只盖戳、不写颜色、不写深度，否则它会把后面的物体遮挡掉。

Q: 多道门互相串扰，A 门里看到 B 门的内容？

A: 两道门用了相同的 _StencilID。改成不同的值（1、2、3...）即可隔离。

Q: URP 项目里 Stencil 完全不生效？

A: URP 在 ForwardRenderer 里默认会用 Stencil 做一些自己的工作（如 Decal），通常不冲突；但如果你启用了 SSAO 或某些 Renderer Feature，它们可能写过 Stencil。把你的 ID 范围放在 16~31 比较安全，避开 URP 默认占用的低位。

---

8. 性能建议

• 门框尽量用低面数 Mesh：门框只是用来盖戳，几何越少越好，Quad（2 三角形）完全够用
• 门后内容关闭阴影投射：MeshRenderer → Cast Shadows = Off，避免门后物体在门外通过阴影暴露存在
• 控制门后场景规模：模板测试通过的像素仍然要走完整片元逻辑，门后塞太多复杂模型一样会卡
• 多道门复用同一组 ID：如果相机一次只能看到一道门，所有门用 ID=1 即可，没必要给每道门分配独立 ID
• 避免在透明物体上用 Stencil：透明队列（Transparent）的渲染顺序复杂，模板状态容易乱，优先用在不透明物体上
