Unity Custom Interpolators与半透明阴影的原理与实战

深入剖析 URP 渲染管线中两个容易被忽略的关键问题： 插值寄存器（Interpolator）的数量瓶颈与打包技巧，以及半透明阴影的底层限制与三种可用的 workaround。 本文包含完整的 HLSL 代码示例与原理示意图。

Part 01Custom Interpolators

插值寄存器是什么？

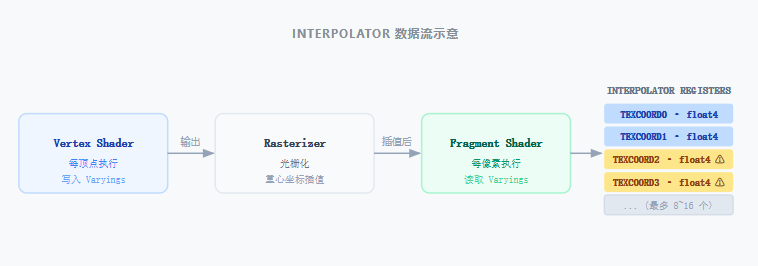

在 GPU 渲染管线中，顶点着色器（Vertex Shader）与片元着色器（Fragment Shader） 之间有一段固定宽度的数据通道------即插值寄存器（Interpolator / Varying）。 顶点阶段写入的每一个值，GPU 在光栅化时会对三角形面片做重心插值， 最终将插好的结果传递给每个片元。

ℹ️

硬件限制： DirectX Shader Model 4/5（对应 PC 桌面端）定义了最多 16 个 float4 的插值语义（TEXCOORD0 ~ TEXCOORD15）； 移动端 OpenGL ES 3.0 通常只有 8 个，部分 Mali/PowerVR 芯片更少。 超出限制会直接导致编译报错或运行时黑屏。

HLSL/GLSL 里，插值语义通常写在结构体的字段上：

Part 02Pack / Unpack

寄存器打包技术

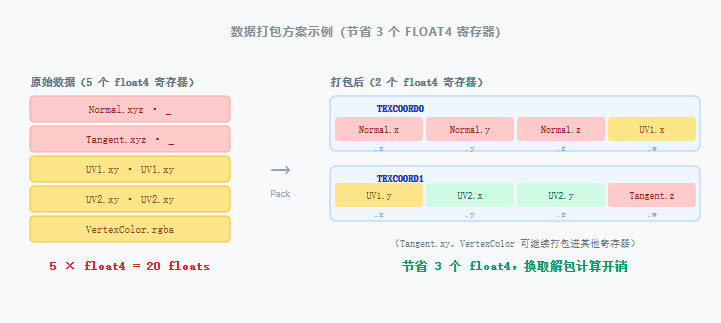

当需要传递的数据量接近或超过寄存器上限时， 最常用的手段是将多个语义相近、精度要求低于 float4 的数据 打包进同一个 float4 的 xyzw 分量， 在片元着色器再按约定拆包。

典型打包组合

⚠️

**精度注意：**打包前请确认分量的值域。UV 通常在 [0, 1]，法线分量在 [-1, 1]， 顶点色在 [0, 1]------这些都可以安全共存于同一 float4，不会相互干扰。 但若有数量级差距（如世界坐标 vs. UV），不建议强行打包。

Part 03HLSL 代码

完整 Pack / Unpack 实现

① 顶点输出结构（Varyings）

把原本需要 5 个语义的数据，压缩到 3 个 float4 中：

// 精简后的顶点输出结构，节省插值寄存器
struct Varyings
{
    float4 positionCS   : SV_POSITION;  // 裁剪空间坐标（系统语义，不占 TEXCOORD）
    float4 packed0      : TEXCOORD0;   // .xyz = normal(OS)   .w = uv1.x
    float4 packed1      : TEXCOORD1;   // .xy  = uv1.y/uv2.x  .zw = uv2.y/tangentSign
    float4 packed2      : TEXCOORD2;   // .xyzw = vertexColor
    // 如需世界坐标，再加一个：
    float3 positionWS   : TEXCOORD3;   // 世界坐标（光照计算用）
};  // 共 4 个 float4 + SV_POSITION，比原始方案节省约 3 个寄存器

② 顶点着色器：打包写入

Varyings LitPassVertex(Attributes input)
{
    Varyings output = (Varyings)0;
    // ── 基础变换 ──────────────────────────────
    VertexPositionInputs posInput = GetVertexPositionInputs(input.positionOS);
    output.positionCS  = posInput.positionCS;
    output.positionWS  = posInput.positionWS;
    // ── PACK: packed0 --- 法线 xyz + UV1.x ─────
    float3 normalOS     = TransformObjectToWorldNormal(input.normalOS);
    output.packed0.xyz = normalOS;                   // 法线 x y z → .xyz
    output.packed0.w   = input.texcoord.x;           // UV1.x     → .w
    // ── PACK: packed1 --- UV1.y / UV2 / 切线符号 ─
    output.packed1.x   = input.texcoord.y;           // UV1.y     → .x
    output.packed1.yz  = input.texcoord2.xy;          // UV2.xy    → .yz
    output.packed1.w   = input.tangentOS.w;           // 切线手性 → .w （值为 ±1）
    // ── PACK: packed2 --- 顶点色 ────────────────
    output.packed2      = input.color;               // rgba → xyzw（直接赋值）
    return output;
}

③ 片元着色器：解包读取

half4 LitPassFragment(Varyings input) : SV_Target
{
    // ── UNPACK packed0 ───────────────────────
    float3 normalWS    = normalize(input.packed0.xyz);  // 插值后重新归一化！
    float2 uv1         = float2(input.packed0.w,   // UV1.x 来自 packed0.w
                                  input.packed1.x);  // UV1.y 来自 packed1.x
    // ── UNPACK packed1 ───────────────────────
    float2 uv2         = input.packed1.yz;
    float  tangentSign = input.packed1.w;          // ±1，用于重建副法线
    // ── UNPACK packed2 ───────────────────────
    half4  vertexColor = half4(input.packed2);       // xyzw → rgba
    // ── 后续正常使用 ──────────────────────────
    half4 albedo = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, uv1);
    albedo.rgb *= vertexColor.rgb;  // 与顶点色相乘
    // ... 其余光照计算
    return albedo;
}

💡

插值后必须 normalize： 法线在光栅化阶段被线性插值，结果不再是单位向量。 在片元着色器中读取后，必须调用 normalize() 才能用于光照计算，否则会出现亮度异常。

---

Part 04半透明阴影

URP 半透明阴影的底层限制

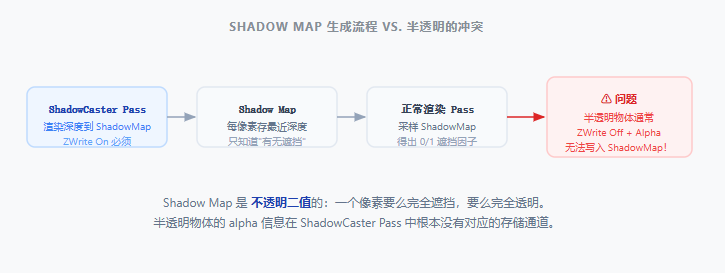

Unity URP 的阴影系统基于 Shadow Map 技术： 在主光源方向渲染一张深度贴图（Shadow Map）， 随后在正常渲染通道中把当前像素的深度与 Shadow Map 对比，判断是否在阴影中。

URP 的 ShadowCaster Pass 要求写入深度（ZWrite On）， 而半透明渲染通道通常关闭深度写入（ZWrite Off）并依赖 Alpha Blend。 两者的技术前提本质冲突：

属性	不透明物体	半透明物体	兼容性
ZWrite	On	Off	不兼容
Blend Mode	Off（完全替换）	SrcAlpha OneMinusSrcAlpha	不兼容
ShadowCaster Pass	自带，正常工作	缺失或禁用	需手动添加
渲染队列	Geometry (2000)	Transparent (3000)	顺序依赖

Workaround 1Alpha Test + Alpha-to-Coverage

Alpha Test + Alpha-to-Coverage

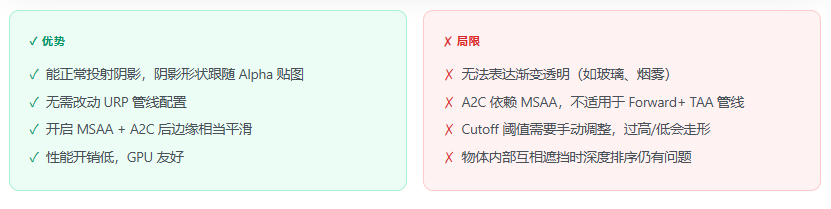

这是最常见也是效果最自然的方案。核心思路： 不走透明混合，改走裁剪（Clip）， 让物体仍属于不透明渲染队列，可以正常写入深度与阴影。

Alpha Test 工作原理

在片元着色器中调用 clip(alpha - _Cutoff)， 当 alpha 低于阈值时丢弃当前片元（相当于完全透明）， 高于阈值时当作完全不透明处理。 渲染队列设为 AlphaTest（2450），仍走 ZWrite。

Alpha-to-Coverage（MSAA 模式）

Alpha Test 的硬边缘会产生明显的锯齿，开启 MSAA 后可搭配 [AlphaToMask On] 利用 MSAA 的多重采样点来模拟平滑边缘，效果接近半透明。

URP 的 ShadowCaster Pass 要求写入深度（ZWrite On）， 而半透明渲染通道通常关闭深度写入（ZWrite Off）并依赖 Alpha Blend。 两者的技术前提本质冲突：

属性	不透明物体	半透明物体	兼容性
ZWrite	On	Off	不兼容
Blend Mode	Off（完全替换）	SrcAlpha OneMinusSrcAlpha	不兼容
ShadowCaster Pass	自带，正常工作	缺失或禁用	需手动添加
渲染队列	Geometry (2000)	Transparent (3000)	顺序依赖
Workaround 1
Alpha Test + Alpha-to-Coverage
Alpha Test + Alpha-to-Coverage
这是最常见也是效果最自然的方案。核心思路： 不走透明混合，改走裁剪（Clip）， 让物体仍属于不透明渲染队列，可以正常写入深度与阴影。

Alpha Test 工作原理
在片元着色器中调用 clip(alpha - _Cutoff)， 当 alpha 低于阈值时丢弃当前片元（相当于完全透明）， 高于阈值时当作完全不透明处理。 渲染队列设为 AlphaTest（2450），仍走 ZWrite。

Alpha-to-Coverage（MSAA 模式）
Alpha Test 的硬边缘会产生明显的锯齿，开启 MSAA 后可搭配 [AlphaToMask On] 利用 MSAA 的多重采样点来模拟平滑边缘，效果接近半透明。

AlphaTestShadow.shader
ShaderLab
Shader "Custom/AlphaTestWithShadow"
{
    Properties
    {
        _BaseMap  ("Albedo", 2D) = "white" {}
        _Cutoff   ("Alpha Cutoff", Range(0,1)) = 0.5
    }
    SubShader
    {
        // 关键：渲染队列仍是 AlphaTest，属于不透明队列
        Tags { "RenderType"="TransparentCutout" "Queue"="AlphaTest" }
        Pass
        {
            AlphaToMask On   // 需要 MSAA；开启后边缘更平滑
            ZWrite On       // 写入深度 → ShadowMap 可用
            // ... HLSLPROGRAM ...
        }
        // ShadowCaster Pass：也要做 clip，否则镂空处会投射实心阴影
        Pass
        {
            Name "ShadowCaster"
            Tags { "LightMode" = "ShadowCaster" }
            ZWrite On
            HLSLPROGRAM
            // 在 frag 里执行相同的 clip：
            half alpha = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, uv).a;
            clip(alpha - _Cutoff);  // 镂空区域不写深度 → 阴影形状正确
            ENDHLSL
        }
    }
}

Workaround 2Dither 透明 + 阴影

Dithering 抖动透明

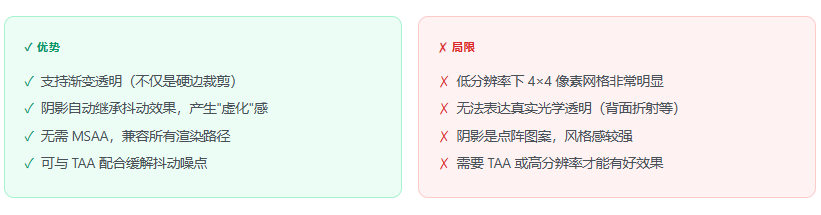

Dithering（有序抖动）的思路：用空间上的像素开关 来模拟视觉透明度------某个区域 50% 的像素被 clip 掉， 远看就像 50% 透明，同时每个未被裁剪的像素仍然是完全不透明的， 可以正常写入深度和阴影。

常用的抖动矩阵是 4×4 Bayer 矩阵， 将屏幕坐标对 4 取余得到矩阵索引，再与 Alpha 比较决定是否 clip：

Workaround 2
Dither 透明 + 阴影
Dithering 抖动透明
Dithering（有序抖动）的思路：用空间上的像素开关 来模拟视觉透明度------某个区域 50% 的像素被 clip 掉， 远看就像 50% 透明，同时每个未被裁剪的像素仍然是完全不透明的， 可以正常写入深度和阴影。

常用的抖动矩阵是 4×4 Bayer 矩阵， 将屏幕坐标对 4 取余得到矩阵索引，再与 Alpha 比较决定是否 clip：

DitherTransparent.hlsl
HLSL
// ── 4×4 Bayer 有序抖动矩阵 ─────────────────────────────────────
static const float BayerMatrix4x4[4][4] =
{
    { 0.0/16.0,  8.0/16.0,  2.0/16.0, 10.0/16.0 },
    { 12.0/16.0,  4.0/16.0, 14.0/16.0,  6.0/16.0 },
    {  3.0/16.0, 11.0/16.0,  1.0/16.0,  9.0/16.0 },
    { 15.0/16.0,  7.0/16.0, 13.0/16.0,  5.0/16.0 },
};
// ── 片元着色器中的抖动裁剪 ──────────────────────────────────────
half4 DitherFrag(Varyings input) : SV_Target
{
    half4 color  = SAMPLE_TEXTURE2D(_BaseMap, sampler_BaseMap, input.uv);
    half  alpha  = color.a * _Color.a;
    // 取屏幕坐标（像素整数坐标），对 4 取余得矩阵索引
    uint2 pixelCoord = (uint2)input.positionCS.xy;
    float threshold  = BayerMatrix4x4[pixelCoord.x % 4][pixelCoord.y % 4];
    // alpha < 矩阵阈值 → clip 掉；剩余像素完全不透明
    clip(alpha - threshold);
    return half4(color.rgb, 1.0);  // 输出不透明颜色
}

ℹ️

ShadowCaster Pass 同理： 在 ShadowCaster 的片元着色器里 执行完全相同的抖动裁剪，阴影边缘就会与物体本身的抖动图案一致， 产生视觉上"半透明阴影"的效果。

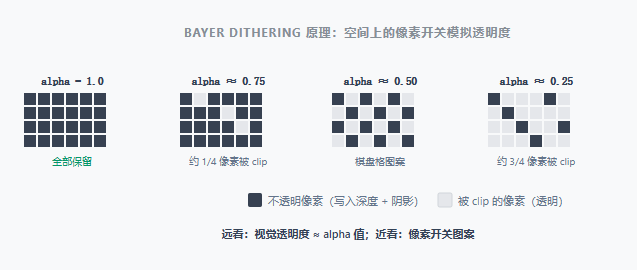

Dithering 效果的视觉示意

Part 07方案选型

方案对比与选型建议

方案	适用场景	阴影质量	性能	依赖
Alpha Test 硬边裁剪	树叶、铁丝网、布料镂空	良好	极低	无
Alpha Test + A2C 平滑边缘	植被、草丛、头发（MSAA 场景）	优秀	低	MSAA 开启
Dithering 渐变透明	幽灵、全息、渐隐特效	可接受	低	建议 TAA/高分辨率
原生透明 Alpha Blend	玻璃、水面、UI 元素	无阴影	中	---

决策流程

• 1

  确认是否需要阴影

  纯 UI 元素、粒子特效通常不需要投射阴影，直接用 Alpha Blend 即可，性能最佳。

• 2

  判断透明类型

  如果边缘是硬裁剪型 （树叶、镂空图案）→ Alpha Test； 如果是渐变透明（幽灵效果、消散动画）→ Dithering。

• 3

  检查渲染管线配置

  项目开启了 MSAA？→ 在 Alpha Test 基础上加 AlphaToMask On，边缘质量大幅提升。 使用 TAA 或 DLSS？→ Dithering 的噪点会被时域积累抑制，效果更佳。

• 4

  ShadowCaster Pass 别忘了同步

  无论选哪种方案，ShadowCaster Pass 里必须执行相同的裁剪逻辑， 否则会出现"物体透明但阴影是实心"的穿帮效果。
