目录
一、用CNN进行案例分析步骤
1、加载数据集
2、搭建卷积神经网络
3、模型训练
4、模型评估
5、模型优化
二、需求分析

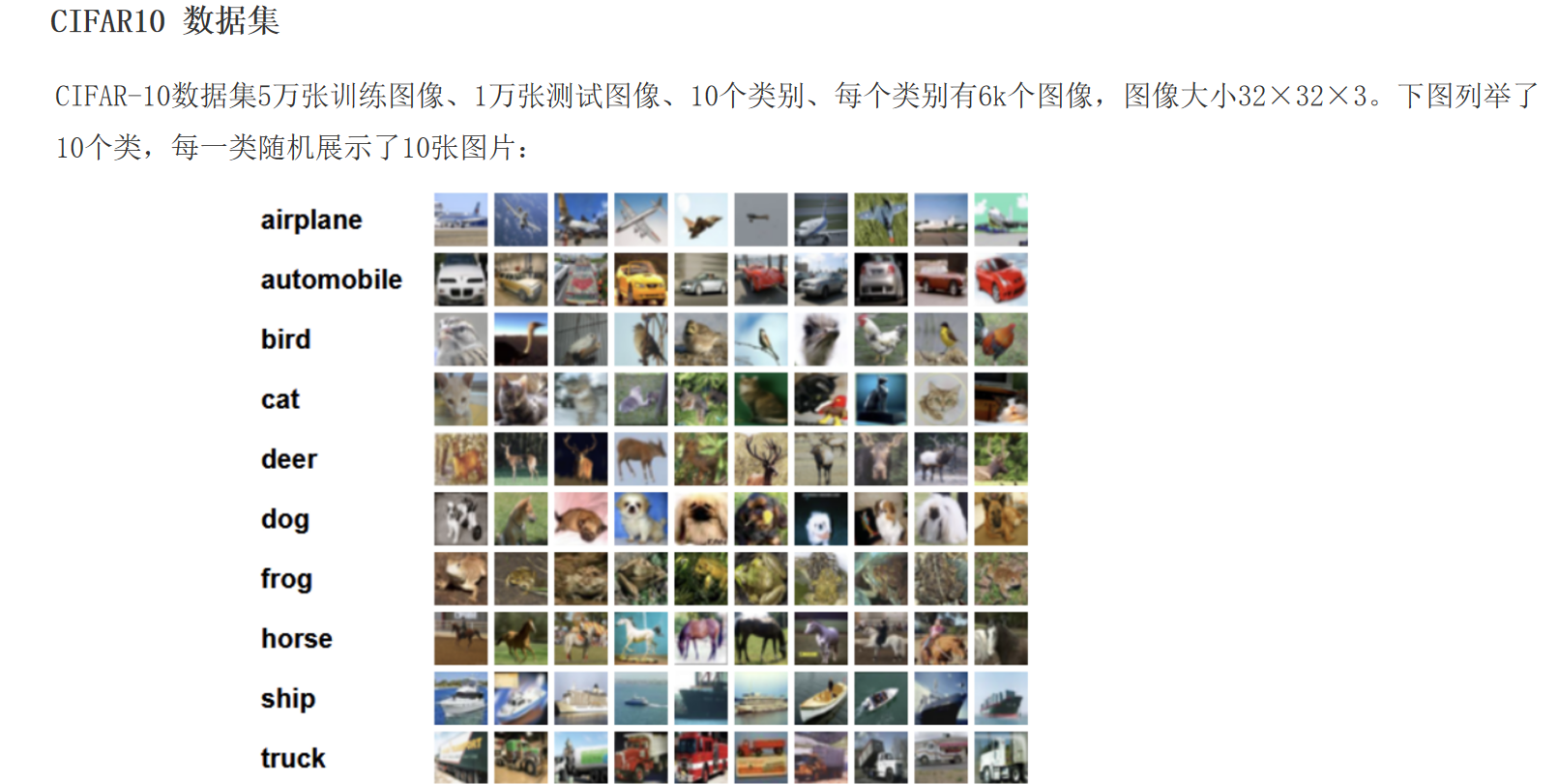

1、了解CIFA10数据集

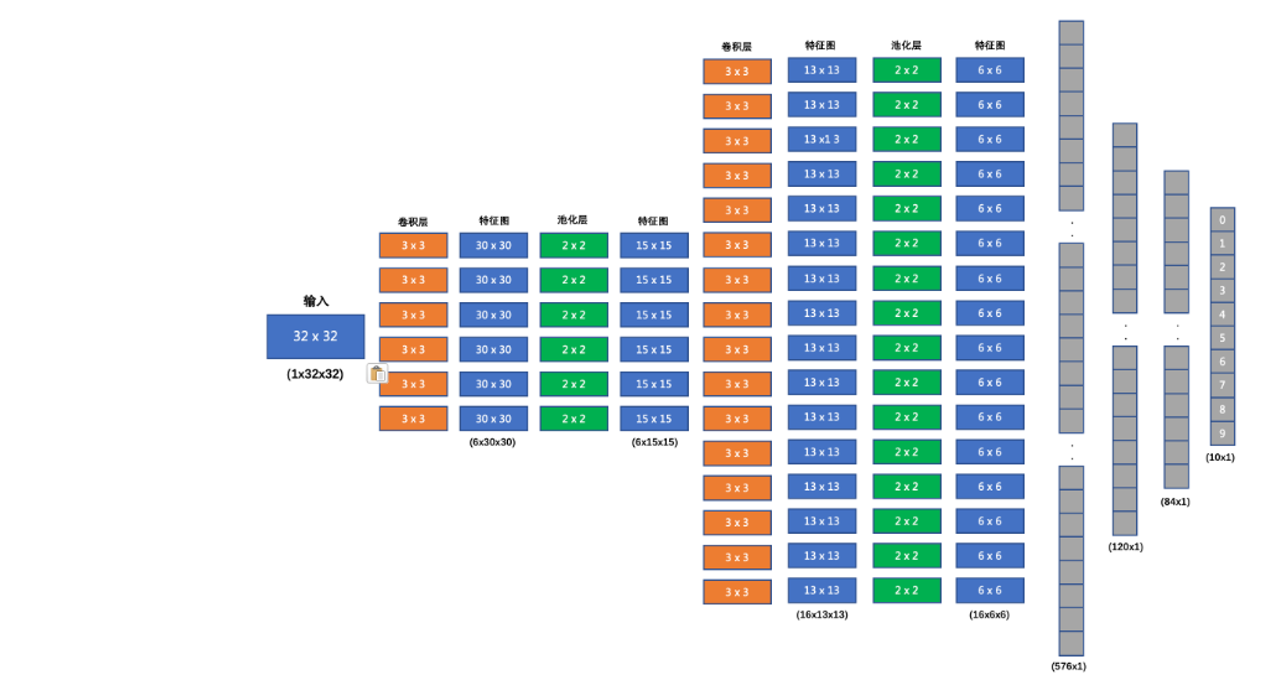

2、设计网络结构
我们要搭建的网络结构如下:
输入形状: 32x32
第一个卷积层输入 3 个 Channel, 输出 6 个 Channel, Kernel Size 为: 3x3
第一个池化层输入 30x30, 输出 15x15, Kernel Size 为: 2x2, Stride 为: 2
第二个卷积层输入 6 个 Channel, 输出 16 个 Channel, Kernel Size 为 3x3
第二个池化层输入 13x13, 输出 6x6, Kernel Size 为: 2x2, Stride 为: 2
第一个全连接层输入 576 维, 输出 120 维
第二个全连接层输入 120 维, 输出 84 维
最后的输出层输入 84 维, 输出 10 维
我们在每个卷积计算之后应用 relu 激活函数来给网络增加非线性因素。
三、CNN模型搭建
代码如下:
python
"""
案例:
演示CNN的综合案例, 图像分类.
回顾: 深度学习项目的步骤
1. 准备数据集.
这里我们用的时候 计算机视觉模块 torchvision自带的 CIFAR10数据集, 包含6W张 (32,32,3)的图片, 5W张训练集, 1W张测试集, 10个分类, 每个分类6K张图片.
你需要单独安装一下 torchvision包, 即: pip install torchvision
2. 搭建(卷积)神经网络
3. 模型训练.
4. 模型测试.
卷积层:
提取图像的局部特征 -> 特征图(Feature Map), 计算方式: N = (W - F + 2P) // S + 1
每个卷积核都是1个神经元.
池化层:
降维, 有最大池化 和 平均池化.
池化只在HW上做调整, 通道上不改变.
案例的优化思路:
1. 增加卷积核的输出通道数(大白话: 卷积核的数量)
2. 增加全连接层的参数量.
3. 调整学习率
4. 调整优化方法(optimizer...)
5. 调整激活函数...
6. ...
"""
# 导包
import torch
import torch.nn as nn
from torchvision.datasets import CIFAR10
from torchvision.transforms import ToTensor # pip install torchvision -i https://mirrors.aliyun.com/pypi/simple/
import torch.optim as optim
from torch.utils.data import DataLoader
import time
import matplotlib.pyplot as plt
from torchsummary import summary
# 每批次样本数
BATCH_SIZE = 8
# 1. 准备数据集.
def create_dataset():
# 1. 获取训练集.
# 参1: 数据集路径. 参2: 是否是训练集. 参3: 数据预处理 -> 张量数据. 参4: 是否联网下载(直接用我给的, 不用下)
train_dataset = CIFAR10(root='./data', train=True, transform=ToTensor(), download=True)
# 2. 获取测试集.
test_dataset = CIFAR10(root='./data', train=False, transform=ToTensor(), download=True)
# 3. 返回数据集.
return train_dataset, test_dataset
# 2. 搭建(卷积)神经网络
class ImageModel(nn.Module):
# 1. 初始化父类成员, 搭建神经网络.
def __init__(self):
# 1.1 初始化父类成员.
super().__init__()
# 1.2 搭建神经网络.
# 第1个卷积层, 输入 3通道, 输出6通道, 卷积核大小3*3, 步长1, 填充0
self.conv1 = nn.Conv2d(3, 6, 3, 1, 0)
# 第1个池化层, 窗口大小 2*2, 步长2, 填充0
self.pool1 = nn.MaxPool2d(2, 2, 0)
# 第2个卷积层, 输入 6通道, 输出16通道, 卷积核大小3*3, 步长1, 填充0
self.conv2 = nn.Conv2d(6, 16, 3, 1, 0)
# 第2个池化层, 窗口大小 2*2, 步长2, 填充0
self.pool2 = nn.MaxPool2d(2, 2, 0)
# 第1个隐藏层(全连接层), 输入: 576, 输出: 120
self.linear1 = nn.Linear(576, 120)
# 第2个隐藏层 (全连接层), 输入: 120, 输出: 84
self.linear2 = nn.Linear(120, 84)
# 第3个隐藏层 (全连接层) -> 输出层, 输入: 84, 输出: 10
self.output = nn.Linear(84, 10)
# 2. 定义前向传播
def forward(self, x):
# 第1层: 卷积层(加权求和) + 激励层(激活函数) + 池化层(降维)
# 分解版.
# x = self.conv1(x) # 卷积层
# x = torch.relu(x) # 激励层
# x = self.pool1(x) # 池化层
# 合并版 池化 + 激活函数 + 卷积
x = self.pool1(torch.relu(self.conv1(x)))
# 第2层: 卷积层(加权求和) + 激励层(激活函数) + 池化层(降维)
x = self.pool2(torch.relu(self.conv2(x)))
# 细节: 全连接层只能处理二维数据, 所以要将数据进行拉平 (8, 16, 6, 6) -> (8, 576)
# 参1: 样本数(行数), 参2: 列数(特征数), -1表示自动计算.
x = x.reshape(x.size(0), -1) # 8行576列
# print(f'x.shape: {x.shape}')
# 第3层: 全连接层(加权求和) + 激励层(激活函数)
x = torch.relu(self.linear1(x))
# 第4层: 全连接层(加权求和) + 激励层(激活函数)
x = torch.relu(self.linear2(x))
# 第5层: 全连接层(加权求和) -> 输出层
return self.output(x) # 后续用 多分类交叉熵损失函数CrossEntropyLoss = softmax()激活函数 + 损失计算.
# 3. 模型训练.
def train(train_dataset):
# 1. 创建数据加载器.
dataloader = DataLoader(train_dataset, batch_size=BATCH_SIZE, shuffle=True)
# 2. 创建模型对象.
model = ImageModel()
# 3. 创建损失函数对象.
criterion = nn.CrossEntropyLoss() # 多分类交叉熵损失函数 = softmax()激活函数 + 损失计算.
# 4. 创建优化器对象.
optimizer = optim.Adam(model.parameters(), lr=1e-3)
# 5. 循环遍历epoch, 开始 每轮的 训练动作.
# 5.1 定义变量, 记录训练的总轮数.
epochs = 20
# 5.2 遍历, 完成每轮的 所有批次的 训练动作.
for epoch_idx in range(epochs):
# 5.2.1 定义变量, 记录: 总损失, 总样本数据量, 预测正确样本个数, 训练(开始)时间
total_loss, total_samples, total_correct, start = 0.0, 0, 0, time.time()
# 5.2.2 遍历数据加载器, 获取到 每批次的 数据.
for x, y in dataloader:
# 5.2.3 切换训练模式.
model.train()
# 5.2.4 模型预测.
y_pred = model(x)
# 5.2.5 计算损失.
loss = criterion(y_pred, y)
# 5.2.6 梯度清零 + 反向传播 + 参数更新
optimizer.zero_grad()
loss.backward()
optimizer.step()
# 5.2.7 统计预测正确的样本个数.
# print(y_pred) # 批次中, 每张图 每个分类的 预测概率.
# argmax() 返回最大值对应的索引, 充当 -> 该图片的 预测分类.
# tensor([9, 8, 5, 5, 1, 5, 8, 5])
# print(torch.argmax(y_pred, dim=-1)) # -1这里表示行. 预测分类
# print(y) # 真实分类
# print(torch.argmax(y_pred, dim=-1) == y) # 是否预测正确
# print((torch.argmax(y_pred, dim=-1) == y).sum()) # 预测正确的样本个数.
total_correct += (torch.argmax(y_pred, dim=-1) == y).sum()
# 5.2.8 统计当前批次的总损失. 第1批平均损失 * 第1批样本个数
total_loss += loss.item() * len(y) # [第1批总损失 + 第2批总损失 + 第3批总损失 + ...]
# 5.2.9 统计当前批次的总样本个数.
total_samples += len(y)
# break 每轮只训练1批, 提高训练效率, 减少训练时长, 只有测试会这么写, 实际开发绝不要这样做.
# 5.2.10 走这里, 说明一轮训练完毕, 打印该轮的训练信息.
print(f'epoch: {epoch_idx + 1}, loss: {total_loss / total_samples:.5f}, acc:{total_correct / total_samples:.2f}, time:{time.time() - start:.2f}s')
# break # 这里写break, 意味着只训练一轮.
# 6. 保存模型.
torch.save(model.state_dict(), './model/image_model.pth')
# 4. 模型测试.
def evaluate(test_dataset):
# 1. 创建测试集 数据加载器.
dataloader = DataLoader(test_dataset, batch_size=BATCH_SIZE, shuffle=False)
# 2. 创建模型对象.
model = ImageModel()
# 3. 加载模型参数.
model.load_state_dict(torch.load('./model/image_model.pth')) # pickle文件
# 4. 定义变量统计 预测正确的样本个数, 总样本个数.
total_correct, total_samples = 0, 0
# 5. 遍历数据加载器, 获取到 每批次 的数据.
for x, y in dataloader:
# 5.1 切换模型模式.
model.eval()
# 5.2 模型预测.
y_pred = model(x)
# 5.3 因为训练的时候用了CrossEntropyLoss, 所以搭建神经网络时没有加softmax()激活函数, 这里要用 argmax()来模拟.
# argmax()函数功能: 返回最大值对应的索引, 充当 -> 该图片的 预测分类.
y_pred = torch.argmax(y_pred, dim=-1) # -1 这里表示行.
# 5.4 统计预测正确的样本个数.
total_correct += (y_pred == y).sum()
# 5.5 统计总样本个数.
total_samples += len(y)
# 6. 打印正确率(预测结果).
print(f'Acc: {total_correct / total_samples:.2f}')
# 5. 测试
if __name__ == '__main__':
# 1. 获取数据集.
train_dataset, test_dataset = create_dataset()
# print(f'训练集: {train_dataset.data.shape}') # (50000, 32, 32, 3)
# print(f'测试集: {test_dataset.data.shape}') # (10000, 32, 32, 3)
# # {'airplane': 0, 'automobile': 1, 'bird': 2, 'cat': 3, 'deer': 4, 'dog': 5, 'frog': 6, 'horse': 7, 'ship': 8, 'truck': 9}
# print(f'数据集类别: {train_dataset.class_to_idx}')
#
# # 图像展示
# plt.figure(figsize=(2, 2))
# plt.imshow(train_dataset.data[1111]) # 索引为1111的图像
# plt.title(train_dataset.targets[1111])
# plt.show()
# 2. 搭建神经网络.
# model = ImageModel()
# 查看模型参数, 参1: 模型, 参2: 输入维度(CHW, 通道, 高, 宽), 参3: 批次大小
# summary(model, (3, 32, 32), batch_size=1)
# 3. 模型训练.
# train(train_dataset)
# 4. 模型测试.

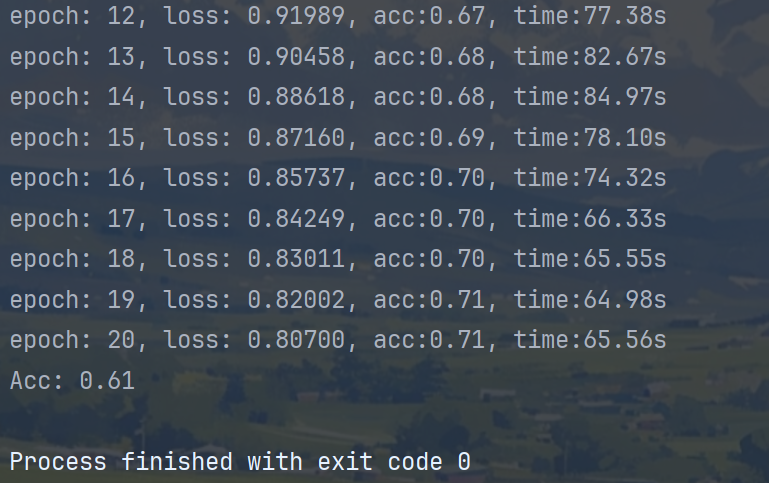

evaluate(test_dataset)结果如下图:
四、模型优化
案例的优化思路:
-
增加卷积核的输出通道数(大白话: 卷积核的数量)
-
增加全连接层的参数量.
-
调整学习率
-
调整优化方法(optimizer...)
-
调整激活函数
代码如下:
python
class ImageClassification(nn.Module):
def __init__(self):
super(ImageClassification, self).__init__()
self.conv1 = nn.Conv2d(3, 32, stride=1, kernel_size=3)
self.pool1 = nn.MaxPool2d(kernel_size=2, stride=2)
self.conv2 = nn.Conv2d(32, 128, stride=1, kernel_size=3)
self.pool2 = nn.MaxPool2d(kernel_size=2, stride=2)
self.linear1 = nn.Linear(128 * 6 * 6, 2048)
self.linear2 = nn.Linear(2048, 2048)
self.out = nn.Linear(2048, 10)
# Dropout层，p表示神经元被丢弃的概率
self.dropout = nn.Dropout(p=0.5)
def forward(self, x):
x = torch.relu(self.conv1(x))
x = self.pool1(x)
x = torch.relu(self.conv2(x))
x = self.pool2(x)
# 由于最后一个批次可能不够 32，所以需要根据批次数量来 flatten
x = x.reshape(x.size(0), -1)
x = torch.relu(self.linear1(x))
# dropout正则化
# 训练集准确率远远高于测试准确率,模型产生了过拟合
x = self.dropout(x)
x = torch.relu(self.linear2(x))
x = self.dropout(x)
return self.out(x)以上就是整个CNN模型案例分析到实践的整个过程。
