【CAPL实用开发】--- CAPL调用 .NET DLL

1. 概述

CAPL 支持调用 .NET DLL ，即用**C#**开发的类库，对于一些在CAPL中不容易实现的功能，可以考虑使用这种方法开发。例如，可以用 C# 封装读取 Excel，供CAPL中使用，这个在后面我会具体讲如何做，本篇文章侧重提供一些简单的功能做演示。

2. 开发 DLL（C#）

2.1 设计要求

如下规定了C# 程序的语法要求：

函数必须定义在一个 public 类中，且该函数本身也是 public

函数必须是 static（静态方法）

函数名称必须是合法的 CAPL 标识符

函数及其所在的类都不能包含泛型参数

函数的返回类型必须是 void 、int 、bool 或 double

所有参数类型必须是int 、bool 、double 、string ，或由 int / double的一维数组

注意：C# 中的bool 参数对应于 CAPL 中的 dword 类型，因为 CAPL 中没有 bool 类型。

2.2 范例开发

这里我们以【判断路径是否存在的函数】作为范例，设计一个C# 程序：

如下程序就是严格按照了上面的规则，在visual studio 选择类库类型编译成dll，在CAPL中即可调用这个dll，相比 CAPL cpp dll，格式要简单很多。
cs 复制代码
namespace CommonUtils
{
    public static class FileUtils
    {
        public static int DirectExists(string filePath)
        {
            if (string.IsNullOrWhiteSpace(filePath))
            {
                return 0;
            }

            try
            {
                var fullPath = Path.GetFullPath(filePath);
                return File.Exists(fullPath) || Directory.Exists(fullPath) ? 1 : 0;
            }
            catch (Exception)
            {
                return 0;
            }
        }

    }
}

2.3 注意事项

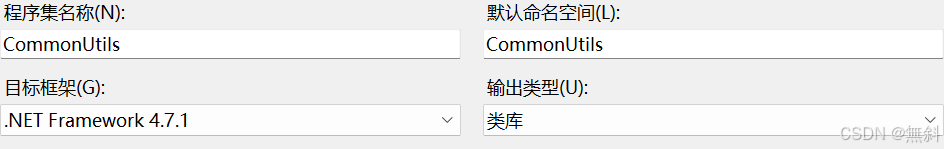

在visual studio中编译时

输出类型选择"类库"

目标平台选择"Any CPU"

目标框架选择 .NET 4.0 及以上

3. 调用 DLL（CAPL）

下面在CAPL中演示如何调用这个dll。这个生成好的 dll文件我会放到文章末尾，供大家参考。

3.1 调用说明

CANoe中可以用如下3种方式加载DLL。

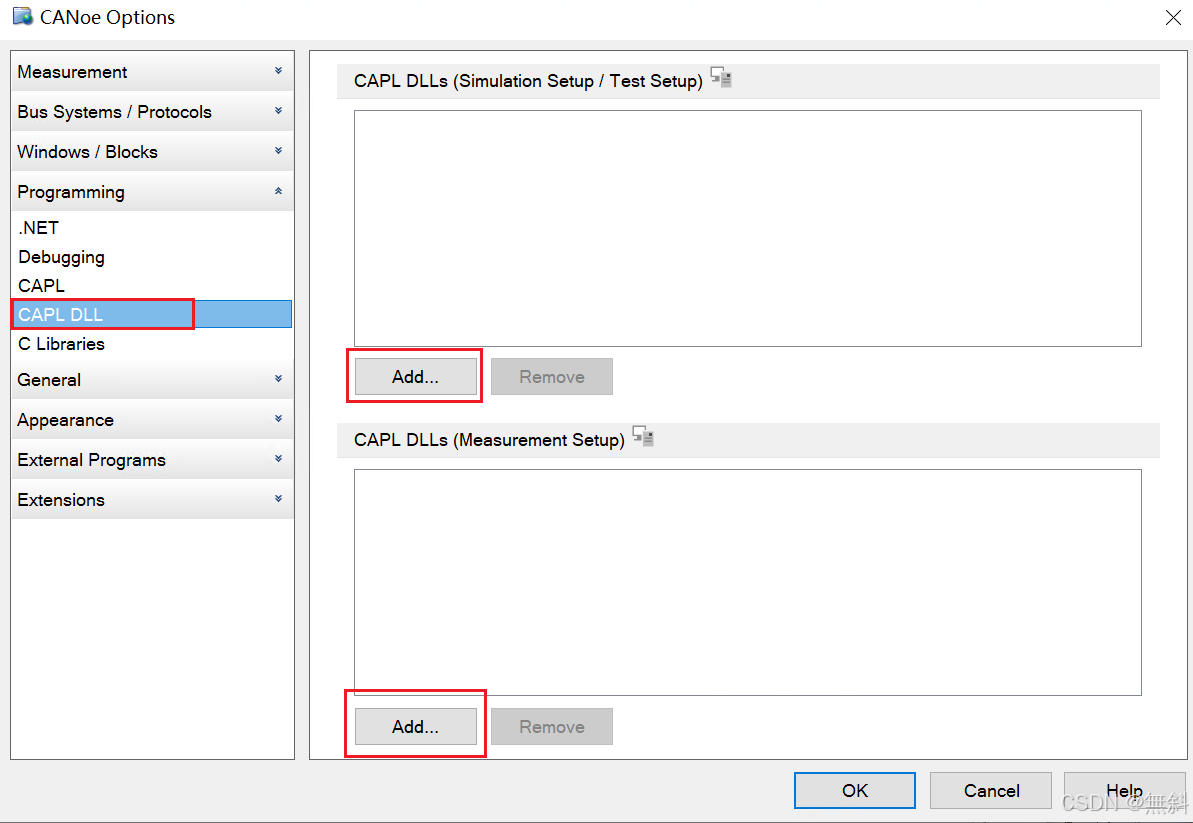

CANoe的配置选项的CAPL DLL 列表中选择加载

可以在 CAPL 程序的 includes 部分使用 #pragma netlibrary 指令来引入 DLL。
在这种情况下，该 DLL 只对当前这个 CAPL 程序可用。

cpp 复制代码

includes
{
  #pragma netlibrary("netdll\CommonUtils.dll")
}

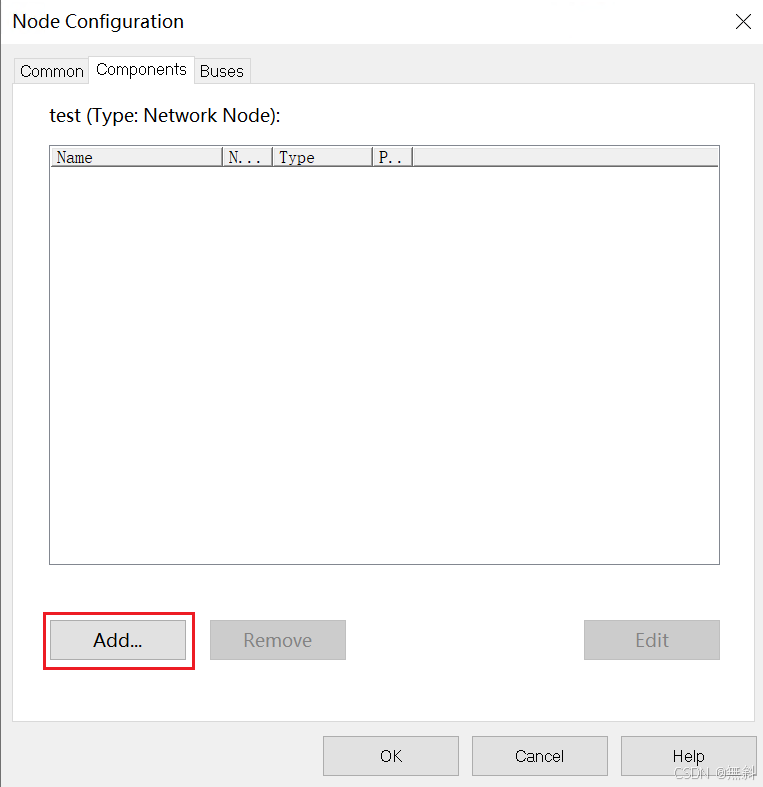

在node或test module 的 Components 中加载

3.2 范例开发

这里使用直接在CAPL中加载的方法。

cpp 复制代码

includes
{
  #pragma netlibrary("netdll\CommonUtils.dll")
}

on key '1'
{
  char sourcePath[1024] = "<填写本地的路径>";
  long res;

  // 1:路径存在， 0:路径不存在
  res = CommonUtils::FileUtils::DirectExists(sourcePath);
  write("res:%d", res);
}

3.3 注意事项

重要：CAPL调用C# DLL时，函数中的字符串参数需要**显式预设大小，**主要体现在对dll中的函数二次封装时。如下面这个程序示例，这样是错误的。

cpp 复制代码

// 这是错误代码示例，只做演示
long DirectExists_func(char path[])
{
  return CommonUtils::FileUtils::DirectExists(path);
}

编译会报如下错误：

Error 1000 at (39,42): 139 1 Internal error in compiler. Module: D:\CANwin\BaseLine_14.0.83\Projects_Source\capl_compiler\Source\Expression\MemberCallExpression.cpp, line: 139. ExcelDataReader.cin

可以修改为如下：

cpp 复制代码

// 正确代码示例
long DirectExists_func(char path[])
{
  char tempPath[255];

  snprintf(tempPath, elCount(tempPath), "%s", path);
  return CommonUtils::FileUtils::DirectExists(tempPath);
}

4. 结论

以上为 CAPL 中调用 .NET DLL 的范例演示，包括了C#和CAPL中的程序。相比与CAPL cpp dll，这种 .NET dll 开发相对简单，也能补充一些CAPL不具备的能力，个人比较推荐。欢迎大家评论区讨论。
