五一假期闲来无事，来个前段、后端的说明吧

对于互联网上常提到的很多名词，例如容器化、微服务、前后端等，在工业信息化领域其实提及的相对要少一些，今天笔者通过一个简单的实例来阐述一下。

比如现在对于3D模型轻量化展示上，很多单位的信息化产品都有提及，主要是在网页端展示3D模型、3D网格和仿真计算结果，那么这些数据在后台转换后需要显示在网页上，这就是一个典型的前后端数据处理和展示的问题。

1、【前后端】是如何定义的？

**代码最终在哪里跑，它就叫什么！**并不是放在哪，因为开发的系统都是部署在服务器上的，浏览器只是发送访问请求。

跑在浏览器里 → 叫前端
跑在服务器里 → 叫后端

2、【后端】用户在提交模型到后端处理。

用户通过网页上将本地的模型提交到服务器上，往往是一些原始格式的数据，例如prt、stp、x_t以及inp、bdf、op2、hdf5等，这些数据提交后在服务器上转换为轻量化的stl、vtk等格式的文件，这些文件的特点是非常小，非常利于在网络上传播和网页上展示。这个处理过程完全是在后端服务器上进行的，

后端代码：

永远在服务器里跑
从不下载到浏览器
处理数据库、读取文件、转 VTK、提供接口

3、【前端】服务器收到请求后把模型发往前端。

要在网页上显示模型，那么需要将vtk文件发送到浏览器上显示，单独发送一个文件是不能显示在网页上的，因为没有容器展示这个模型，正如你一个txt文件，如果没有记事本这样的容器，在哪里查看呢？因此需要首先在前端有一个容器去展示这个模型，这样的前端有three.js、vtk.js等。下载的vtk模型驻守在浏览器内存然后加载到vtk这样的容器中。

4、【前端】执行顺序是怎么样的？

1）首先指出的是服务器上放着所有代码：

页面代码
前端框架vue、react或angular代码
Three.js / VTK.js（3D 查看器）代码
样式文件代码

2）用户打开浏览器：

下载所有前端代码到内存（浏览器内存），浏览器相当于一个空盒子。

3）前端代码运行：

前端框架、three.js/vtk.js库都是运行在前段的代码。
请求服务器上的vtk文件。

4）vtk下载到内存（浏览器内存）

5）three.js/vtk.js解析内存中的vtk：

显示在网页中。

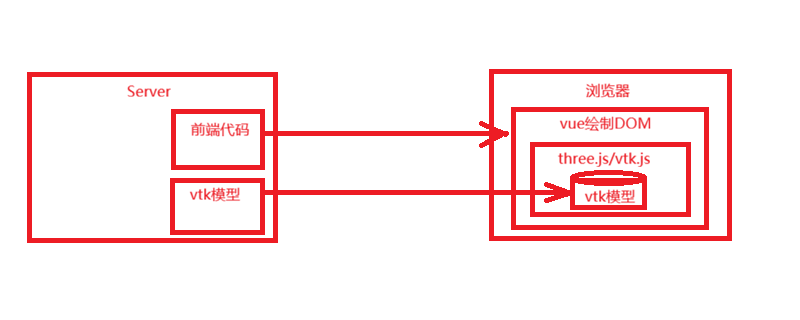

如下图所示：

提交inp、bdf、op2等原模型文件到服务器 → 后端转成 .vtk / .vtu
后端把完整的 VTK 文件通过接口 / URL 返回给前端
前端通过接口请求文件
文件以二进制流的形式传输到浏览器
浏览器直接在内存里解析、渲染
全程不写入硬盘
关闭标签页 → 内存释放 → 文件彻底消失

5、【示例代码】和显示结果

直接写一个包含前端代码的html页面运行，如下：

html 复制代码

<!DOCTYPE html>
<html lang="zh-CN">
<head>
    <meta charset="UTF-8">
    <meta name="viewport" content="width=device-width, initial-scale=1.0">
    <title>Vue + Three.js 3D模型显示示例</title>
    <style>
        * {
            margin: 0;
            padding: 0;
            box-sizing: border-box;
        }

        body {
            font-family: 'Segoe UI', Tahoma, Geneva, Verdana, sans-serif;
            background: #0f172a;
            color: #e2e8f0;
            min-height: 100vh;
        }

        .app-container {
            max-width: 1200px;
            margin: 0 auto;
            padding: 20px;
        }

        header {
            text-align: center;
            margin-bottom: 30px;
            padding: 20px;
            background: rgba(30, 41, 59, 0.7);
            border-radius: 12px;
            backdrop-filter: blur(10px);
        }

        h1 {
            font-size: 2.5rem;
            margin-bottom: 10px;
            background: linear-gradient(90deg, #60a5fa, #34d399);
            -webkit-background-clip: text;
            -webkit-text-fill-color: transparent;
        }

        .subtitle {
            color: #94a3b8;
            font-size: 1.1rem;
        }

        .content-wrapper {
            display: flex;
            flex-direction: column;
            gap: 20px;
        }

        .vue-ui-section {
            background: rgba(30, 41, 59, 0.7);
            border-radius: 12px;
            padding: 20px;
            backdrop-filter: blur(10px);
            border: 1px solid rgba(148, 163, 184, 0.1);
        }

        .section-title {
            font-size: 1.5rem;
            margin-bottom: 15px;
            color: #60a5fa;
            display: flex;
            align-items: center;
            gap: 10px;
        }

        .section-title i {
            font-size: 1.8rem;
        }

        .form-container {
            display: grid;
            grid-template-columns: repeat(auto-fit, minmax(200px, 1fr));
            gap: 15px;
            margin-bottom: 20px;
        }

        .form-group {
            margin-bottom: 15px;
        }

        label {
            display: block;
            margin-bottom: 8px;
            color: #cbd5e1;
            font-weight: 500;
        }

        input, select, button {
            width: 100%;
            padding: 12px;
            border-radius: 8px;
            border: 1px solid rgba(148, 163, 184, 0.3);
            background: rgba(15, 23, 42, 0.5);
            color: #e2e8f0;
            font-size: 1rem;
            transition: all 0.3s ease;
        }

        input:focus, select:focus {
            outline: none;
            border-color: #60a5fa;
            box-shadow: 0 0 0 3px rgba(96, 165, 250, 0.2);
        }

        button {
            background: linear-gradient(90deg, #3b82f6, #1d4ed8);
            color: white;
            font-weight: 600;
            cursor: pointer;
            border: none;
            margin-top: 10px;
        }

        button:hover {
            transform: translateY(-2px);
            box-shadow: 0 4px 12px rgba(59, 130, 246, 0.4);
        }

        button:active {
            transform: translateY(0);
        }

        .three-container {
            width: 100%;
            height: 400px;
            border-radius: 12px;
            overflow: hidden;
            position: relative;
            box-shadow: 0 10px 30px rgba(0, 0, 0, 0.3);
            border: 1px solid rgba(148, 163, 184, 0.2);
        }

        canvas {
            display: block;
            width: 100% !important;
            height: 100% !important;
        }

        .info-panel {
            background: rgba(30, 41, 59, 0.7);
            border-radius: 12px;
            padding: 20px;
            margin-top: 20px;
            backdrop-filter: blur(10px);
            border: 1px solid rgba(148, 163, 184, 0.1);
        }

        .info-grid {
            display: grid;
            grid-template-columns: repeat(auto-fit, minmax(250px, 1fr));
            gap: 20px;
        }

        .info-card {
            background: rgba(15, 23, 42, 0.5);
            padding: 15px;
            border-radius: 10px;
            border: 1px solid rgba(148, 163, 184, 0.1);
        }

        .info-card h3 {
            color: #34d399;
            margin-bottom: 10px;
            font-size: 1.2rem;
        }

        .info-card p {
            color: #94a3b8;
            line-height: 1.6;
        }

        .highlight {
            color: #fbbf24;
            font-weight: bold;
        }

        footer {
            text-align: center;
            margin-top: 30px;
            color: #64748b;
            font-size: 0.9rem;
        }
    </style>
</head>
<body>
    <div id="app">
        <div class="app-container">
            <header>
                <h1>Vue + Three.js 3D集成示例</h1>
                <p class="subtitle">3D模型显示在Vue绘制的div容器中</p>
            </header>

            <div class="content-wrapper">
                <!-- Vue UI部分 -->
                <div class="vue-ui-section">
                    <h2 class="section-title">
                        <span>🖼️</span> Vue UI控件
                    </h2>
                    <div class="form-container">
                        <div class="form-group">
                            <label>选择3D物体:</label>
                            <select v-model="selectedShape">
                                <option value="cube">立方体</option>
                                <option value="sphere">球体</option>
                                <option value="torus">圆环</option>
                            </select>
                        </div>
                        <div class="form-group">
                            <label>选择颜色:</label>
                            <select v-model="selectedColor">
                                <option value="0x00ff00">绿色</option>
                                <option value="0xff0000">红色</option>
                                <option value="0x0000ff">蓝色</option>
                                <option value="0xffff00">黄色</option>
                            </select>
                        </div>
                        <div class="form-group">
                            <label>旋转速度:</label>
                            <input type="range" v-model="rotationSpeed" min="0.01" max="0.1" step="0.01">
                        </div>
                        <div class="form-group">
                        </div>
                    </div>
                    <button @click="update3DScene">更新3D场景</button>
                </div>

                <!-- Three.js容器部分 -->
                <div class="vue-ui-section">
                    <h2 class="section-title">
                        <span>🎮</span> Three.js 3D显示区域
                    </h2>
                    <!-- 3D模型将显示在这个div中 -->
                    <div ref="threeContainer" class="three-container" id="threejs-container"></div>
                </div>

                <!-- 说明信息 -->
                <div class="info-panel">
                    <div class="info-grid">
                        <div class="info-card">
                            <h3>Vue的作用</h3>
                            <p>管理页面结构、用户交互、状态管理。在这个示例中，Vue负责渲染按钮、表单等UI控件，并管理3D场景的配置参数。</p>
                        </div>
                        <div class="info-card">
                            <h3>Two.js的作用</h3>
                            <p>Three.js负责创建和渲染3D图形。它会在Vue提供的DOM元素（通常是div）中创建WebGL画布，并进行3D渲染。</p>
                        </div>
                        <div class="info-card">
                            <h3>集成方式</h3>
                            <p>Three.js<span class="highlight">不是</span>替换Vue的渲染，而是在Vue组件的特定元素中运行。最终显示在Vue绘制的div容器内。</p>
                        </div>
                        <div class="info-card">
                            <h3>数据流程</h3>
                            <p>Vue状态 → 用户操作 → 更新状态 → Three.js响应状态变化 → 更新3D渲染</p>
                        </div>
                    </div>
                </div>
            </div>

            <footer>
                <p>Vue负责UI | Three.js负责3D渲染 | 协同工作</p>
            </footer>
        </div>
    </div>

    <!-- 引入Vue -->
    <script src="https://cdn.jsdelivr.net/npm/vue@2.6.14/dist/vue.js"></script>
    <!-- 引入Three.js -->
    <script src="https://cdnjs.cloudflare.com/ajax/libs/three.js/r128/three.min.js"></script>

    <script>
        new Vue({
            el: '#app',
            data: {
                selectedShape: 'cube',
                selectedColor: '0x00ff00',
                rotationSpeed: 0.05,
                scene: null,
                camera: null,
                renderer: null,
                currentMesh: null,
                animationId: null
            },
            mounted() {
                this.initThreeJS();
            },
            methods: {
                // 初始化Three.js场景
                initThreeJS() {
                    const container = this.$refs.threeContainer;

                    // 创建场景
                    this.scene = new THREE.Scene();
                    this.scene.background = new THREE.Color(0x1a1a2e);

                    // 创建相机
                    this.camera = new THREE.PerspectiveCamera(
                        75,
                        container.clientWidth / container.clientHeight,
                        0.1,
                        1000
                    );
                    this.camera.position.z = 5;

                    // 创建渲染器
                    this.renderer = new THREE.WebGLRenderer({ antialias: true });
                    this.renderer.setSize(container.clientWidth, container.clientHeight);
                    this.renderer.setPixelRatio(window.devicePixelRatio);
                    container.appendChild(this.renderer.domElement);

                    // 添加光源
                    const light = new THREE.DirectionalLight(0xffffff, 1);
                    light.position.set(5, 5, 5);
                    this.scene.add(light);

                    const ambientLight = new THREE.AmbientLight(0x404040, 0.5);
                    this.scene.add(ambientLight);

                    // 创建初始物体
                    this.createObject();

                    // 开始动画循环
                    this.animate();
                },

                // 创建3D物体
                createObject() {
                    // 移除当前物体
                    if (this.currentMesh) {
                        this.scene.remove(this.currentMesh);
                    }

                    // 根据选择创建不同几何体
                    let geometry;
                    switch(this.selectedShape) {
                        case 'cube':
                            geometry = new THREE.BoxGeometry(2, 2, 2);
                            break;
                        case 'sphere':
                            geometry = new THREE.SphereGeometry(1.5, 32, 32);
                            break;
                        case 'torus':
                            geometry = new THREE.TorusGeometry(1, 0.4, 16, 100);
                            break;
                    }

                    // 创建材质
                    const material = new THREE.MeshPhongMaterial({
                        color: parseInt(this.selectedColor),
                        shininess: 100
                    });

                    // 创建网格
                    this.currentMesh = new THREE.Mesh(geometry, material);
                    this.scene.add(this.currentMesh);
                },

                // 更新3D场景
                update3DScene() {
                    this.createObject();
                },

                // 动画循环
                animate() {
                    this.animationId = requestAnimationFrame(this.animate);

                    if (this.currentMesh) {
                        this.currentMesh.rotation.x += this.rotationSpeed;
                        this.currentMesh.rotation.y += this.rotationSpeed;
                    }

                    this.renderer.render(this.scene, this.camera);
                }
            },

            // 组件销毁时清理资源
            beforeDestroy() {
                if (this.animationId) {
                    cancelAnimationFrame(this.animationId);
                }
                if (this.renderer) {
                    this.renderer.dispose();
                }
            }
        });
    </script>
</body>
</html>

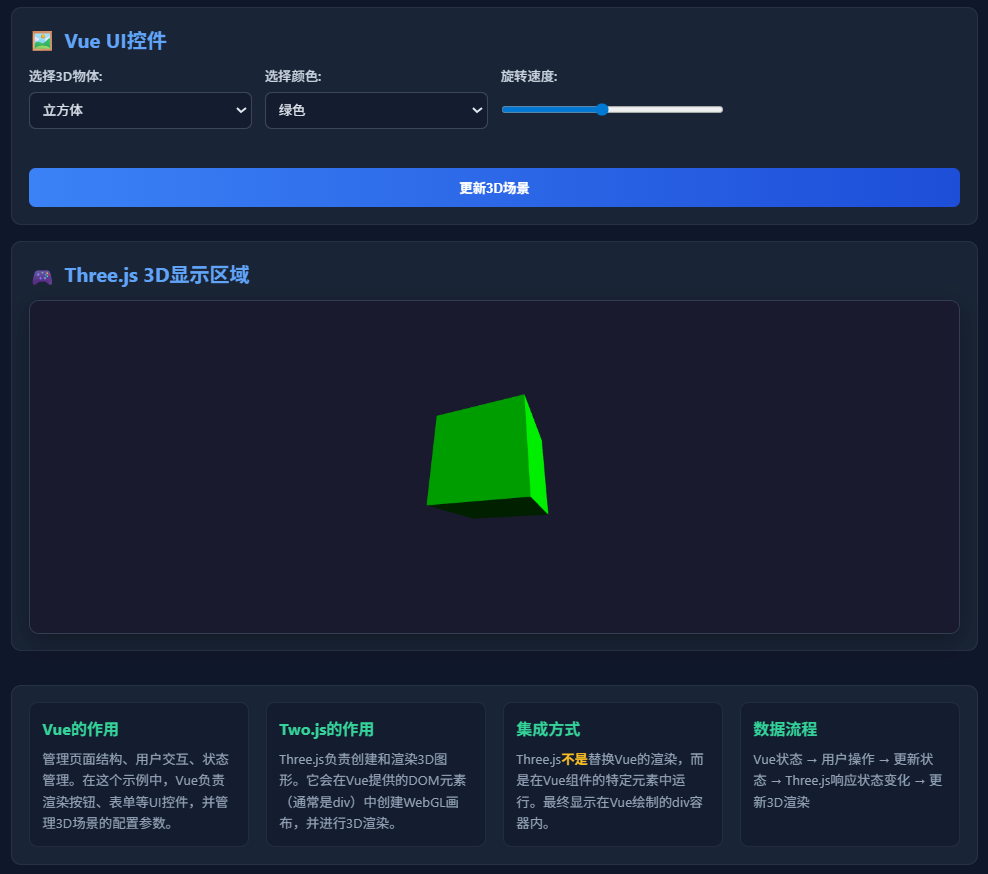

通过在线运行html网页显示效果
