规则基 EMS 仿真实战：SOC 区间划分与 Simulink 闭环建模全解

一、规则基 EMS 完整设计：SOC 区间 + 功率分配

在这个设计中，我们假设系统由主电源 （如发动机/燃料电池）和储能系统 （动力电池）组成。系统的核心目标是：在满足总功率需求（PreqP_{req}Preq）的前提下，将电池的 SOC 维持在高效、安全的区间内。

1. 变量与参数定义

输入变量 ：PreqP_{req}Preq（需求功率），SOCSOCSOC（当前电池荷电状态）
输出变量 ：PmainP_{main}Pmain（主电源输出功率），PbatP_{bat}Pbat（电池输出功率，正为放电，负为充电）
关键阈值：
SOC 区间阈值 ：SOClowSOC_{low}SOClow（通常设为 20%-30%），SOChighSOC_{high}SOChigh（通常设为 80%-90%）。
功率阈值 ：Pmain_optP_{main\opt}Pmain_opt（主电源最优经济功率），Pmain_maxP{main\max}Pmain_max（主电源最大功率），PchargeP{charge}Pcharge（设定的目标充电功率）。

2. SOC 区间划分与逻辑规则

我们将 SOC 划分为三个核心区间，并针对每个区间制定功率分配规则：满足约束条件

Preq=Pmain+PbatP_{req} = P_{main} + P_{bat}Preq=Pmain+Pbat

状态 A：低电量区间 (SOC≤SOClowSOC \le SOC_{low}SOC≤SOClow)
策略：强制充电模式（Charge Sustaining / Forced Charge）。此时电池电量过低，主电源必须在满足负载的同时，尽可能多地为电池充电。
功率分配：

Pmain=min⁡(Preq+Pcharge,Pmain_max)P_{main} = \min(P_{req} + P_{charge}, P_{main\_max})Pmain=min(Preq+Pcharge,Pmain_max)

Pbat=Preq−PmainP_{bat} = P_{req} - P_{main}Pbat=Preq−Pmain

状态 B：高电量区间 (SOC≥SOChighSOC \ge SOC_{high}SOC≥SOChigh)
策略：电量消耗模式（Charge Depleting）。电池电量充足，优先使用电池放电，主电源怠速、关机或保持最低功率运行。
功率分配：

Pmain=Pmain_minP_{main} = P_{main\_min}Pmain=Pmain_min

（或直接设为 0）

Pbat=Preq−PmainP_{bat} = P_{req} - P_{main}Pbat=Preq−Pmain

状态 C：正常运行区间 (SOClow<SOC<SOChighSOC_{low} < SOC < SOC_{high}SOClow<SOC<SOChigh)
策略：功率跟随与混合驱动。此时需要根据当前的需求功率大小 来决定主电源的工作状态，使其尽量工作在最优效率点（Pmain_optP_{main\_opt}Pmain_opt）。
子规则 1（高负载） ：如果 Preq≥Pmain_optP_{req} \ge P_{main\_opt}Preq≥Pmain_opt
主电源输出最优功率，不足部分由电池补足。

Pmain=Pmain_optP_{main} = P_{main\_opt}Pmain=Pmain_opt

Pbat=Preq−PmainP_{bat} = P_{req} - P_{main}Pbat=Preq−Pmain

子规则 2（低负载） ：如果 Preq<Pmain_optP_{req} < P_{main\_opt}Preq<Pmain_opt
主电源输出最优功率，多余的功率用于给电池充电。

Pmain=Pmain_optP_{main} = P_{main\_opt}Pmain=Pmain_opt

Pbat=Preq−PmainP_{bat} = P_{req} - P_{main}Pbat=Preq−Pmain

（此时 Pbat<0P_{bat} < 0Pbat<0，表示充电）

二、 Simulink 建模详解（针对规则基 EMS）

请打开一个空白的 Simulink 模型，严格按照以下 5 个步骤拖拽模块和填入参数：

步骤 1：准备所有需要的模块

打开 Simulink 库浏览器（Library Browser），将以下模块拖入空白画布中：

输入信号源（模拟行驶工况）：

Sine Wave (Sources 库) - 用于生成波动变化的需求功率。

控制器核心：

MATLAB Function (User-Defined Functions 库) - 写入能量管理规则。

被控对象（模拟电池SOC消耗）：

Gain (Math Operations 库) - 用于将电池功率转换为 SOC 消耗率。
Integrator (Continuous 库) - 用于积分计算当前的 SOC。
Saturation (Discontinuities 库) - 用于限制 SOC 永远在 0 到 1 之间。
Unit Delay (Discrete 库) - 必须有，用于打断代数环报错。

观测结果：

Scope (Sinks 库) - 用于看波形。
Mux (Signal Routing 库) - 用于将多根信号线合并到同一个示波器中。

步骤 2：逐一设置模块内部参数（双击模块打开）

不需要在 MATLAB 工作区写任何代码，所有参数我们都直接写在模块里。

1. Sine Wave (模拟需求功率 P_req)

Amplitude (振幅) : 25000 (波动范围 25kW)
Bias (偏置) : 15000 (基准功率 15kW)
Frequency (频率) : 0.05 (让波形变化得缓慢一些)
物理意义：这将生成一个在 -10kW（模拟刹车能量回收）到 40kW（模拟急加速）之间缓慢波动的需求功率曲线。

2. Gain (电池容量转换系数)

假设电池容量为 50Ah50\text{Ah}50Ah，系统电压 300V300\text{V}300V，总能量为 50×300×3600=54,000,000J50 \times 300 \times 3600 = 54,000,000\text{J}50×300×3600=54,000,000J。
Gain : -1/54000000
物理意义：电池放电功率（正值）会导致 SOC 下降，所以加负号除以总焦耳数。

3. Integrator (计算 SOC)

Initial condition : 0.5
物理意义：假设车辆启动时，电池电量为 50%。

4. Saturation (限制 SOC 上下限)

Upper limit : 1
Lower limit : 0

5. Scope (示波器配置)

双击打开示波器，点击齿轮图标（Settings），将 Number of input ports 改为 4。

步骤 3：编写 EMS 核心控制代码

双击 MATLAB Function 模块，删除里面原本的代码，将下面的代码完整复制粘贴进去。所有的控制阈值我都直接写在了代码内部，不需要外部输入。

matlab 复制代码

function [P_main, P_bat] = RuleBased_EMS(P_req, SOC)
    % 1. 定义内置参数
    SOC_low = 0.3;      % SOC 强制充电下限
    SOC_high = 0.8;     % SOC 纯电消耗上限
    P_opt = 20000;      % 主电源最优经济功率 (20kW)
    P_max = 50000;      % 主电源最大输出功率 (50kW)
    P_chg = 10000;      % 设定的充电功率 (10kW)

    % 2. 状态机逻辑判断
    if SOC <= SOC_low
        % 模式A：低电量强制充电
        % 主电源需同时满足负载并充电，但不能超过物理极限
        P_main_temp = P_req + P_chg;
        P_main = min(P_main_temp, P_max);

    elseif SOC >= SOC_high
        % 模式B：高电量纯电/放电模式
        % 主电源关闭，全靠电池
        P_main = 0;

    else
        % 模式C：正常区间（功率跟随与最优曲线）
        if P_req >= P_opt
            % 需求大于最优功率：主电源全速输出最优功率，不足的由电池补（混合驱动）
            P_main = P_opt;
        else
            % 需求小于最优功率：主电源输出最优功率，多余的功率给电池充电
            % 加入 min 防止由于需求过低导致给电池充电的功率超过 P_chg 设定值
            P_main = min(P_opt, P_req + P_chg);
        end
    end

    % 3. 电池功率计算：需求 = 主电源 + 电池
    P_bat = P_req - P_main;
end

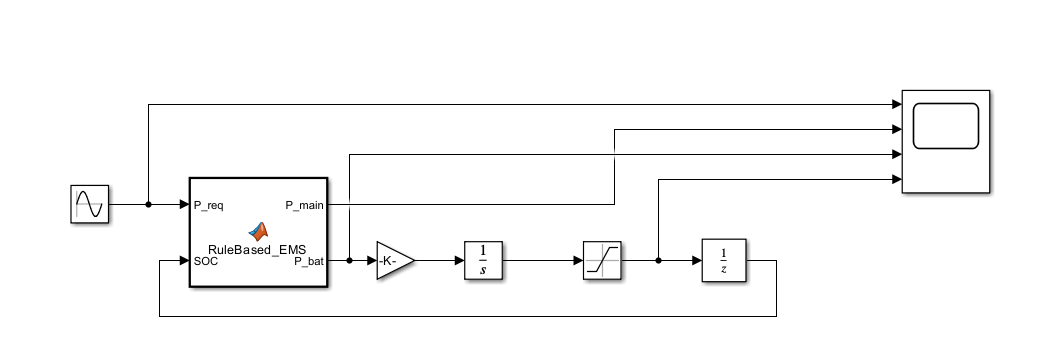

步骤 4：完整的模块连线

现在画布上有这些模块了，请严格按照箭头的方向连接：

输入连线 ：将 Sine Wave 的输出，连接到 MATLAB Function 的第一个输入端 P_req。
电池回环连线：

将 MATLAB Function 的第二个输出端 P_bat ，连接到 Gain 的输入端。
Gain 的输出 →\rightarrow→ Integrator 的输入。
Integrator 的输出 →\rightarrow→ Saturation 的输入。（此时 Saturation 的输出端就是当前的真实 SOC）。

闭环反馈连线：

将 Saturation 的输出 →\rightarrow→ Unit Delay 的输入。
将 Unit Delay 的输出 →\rightarrow→ 接回到 MATLAB Function 的第二个输入端 SOC。

示波器观测连线（将信号分别接在 Scope 的 4 个输入口上）：

引出一根线，把 Sine Wave (也就是 P_req) 接到 Scope 端口 1。
引出一根线，把 MATLAB Function 的第一个输出 P_main 接到 Scope 端口 2。
引出一根线，把 P_bat 接到 Scope 端口 3。
引出一根线，把 Saturation 出来的 真实 SOC 接到 Scope 端口 4。

步骤 5：运行仿真

在 Simulink 顶部的工具栏，找到 Stop Time (停止时间) ，默认是 10.0，请改为 200（因为我们要观察一个比较长的充放电过程）。
点击顶部工具栏的 Run (运行/绿色播放键)。
双击打开 Scope 模块。
点击示波器上方的 View -> Layout ，选择 4×14 \times 14×1 的网格（上下排列四个图表）。
点击 Scale X/Y Limits (自动缩放) 按钮。

至此，你将清晰地看到四个波形：

图 1 (P_req): 正弦波动的需求功率。
图 2 (P_main): 主电源的输出，你会看到它在低负载时稳定在 20kW（最优效率点），在高负载或电池缺电时顶上去。
图 3 (P_bat): 电池的充放电功率（正为放，负为充）。
图 4 (SOC): 随着时间推移，SOC 会从 0.5 开始上下波动，并被严格限制在你设定的逻辑框架内。
