《从质点到位姿：基于Python与PyVista的导弹制导控制全栈仿真》: 可视化革命——基于 PyVista 的 3D 战场构建与实时渲染

摘要：

前五篇我们构建了从 3-DOF 到 6-DOF 的仿真内核，并通过制导律与自动驾驶仪赋予了导弹"智慧"。然而，枯燥的数字矩阵无法直观展示导弹的机动美学。本篇将彻底改变这一局面，引入 PyVista （基于 VTK 的 Python 可视化库），构建高保真的 3D 战场环境。我们将详细讲解如何利用多边形数据（PolyData） 构建导弹几何模型，如何通过变换矩阵（Transformation Matrix） 实现刚体的空间位姿更新，以及如何利用**定时器回调（Timer Callback）**实现仿真数据的实时流渲染。文章将提供一套完整的单文件代码，实现从仿真计算到电影级画面输出的全流程，让您的导弹在屏幕上"活"过来。

使用场景介绍：

3D 可视化是仿真系统的"眼睛"，适用于：

算法调试：通过观察导弹尾迹和姿态，直观发现制导律的振荡或失稳。
汇报演示：为领导或非技术背景客户展示算法效果，一图胜千言。
多弹协同：在三维空间中展示饱和攻击、编队飞行等复杂战术。
传感器仿真：为红外/雷达导引头的视景生成提供背景图像。

不适用场景（红线警告）：

超大规模蒙特卡洛打靶：同时渲染上千条轨迹会耗尽 GPU 资源，此时应只输出统计数据。
纯数值分析：如果您只关心脱靶量（CEP）的收敛曲线，Matplotlib 更高效。
HIL 实时仿真：PyVista 的渲染帧率通常达不到硬件在回路要求的 kHz 级别，仅适合离线回放。

问题讨论：

**为什么选 PyVista 而不是 Mayavi 或 Matplotlib？** Matplotlib 的 3D 引擎较弱，不支持现代的 GPU 渲染；Mayavi 已多年未维护且 API 陈旧。PyVista 基于 VTK，支持高性能流线、体素渲染，且能与 Qt 深度集成。
如何保证渲染帧率？ 仿真通常跑几秒钟，但包含几万个时间步。如果每一帧都渲染，会慢如蜗牛。我们需要降采样（Decimation），只渲染关键帧。
STL 模型与动态更新 ：导弹的 3D 模型通常是 .stl文件。如何在每一帧快速更新几千个顶点的位置？答案是使用 vtkActor.SetUserMatrix。

公式推导：

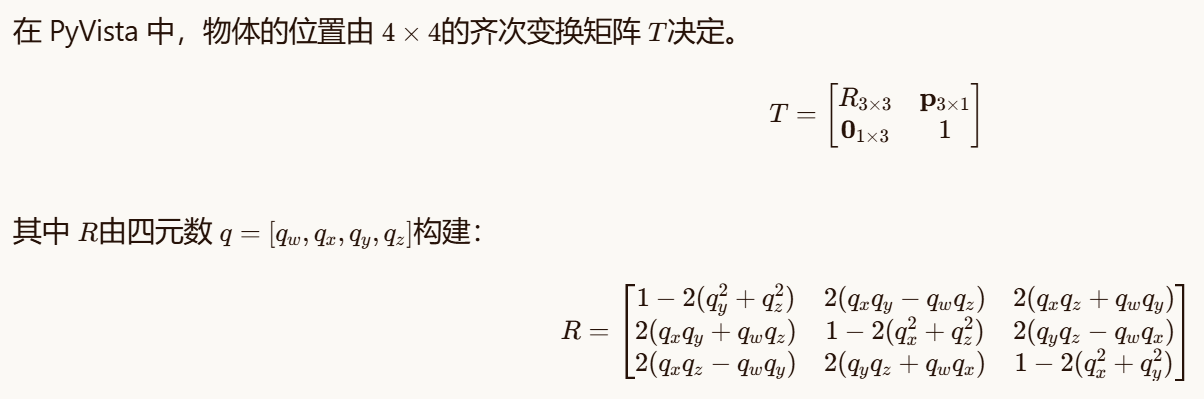

1. 刚体空间变换（Transformations）

在 PyVista 中，物体的位置由 4×4的齐次变换矩阵 T决定。

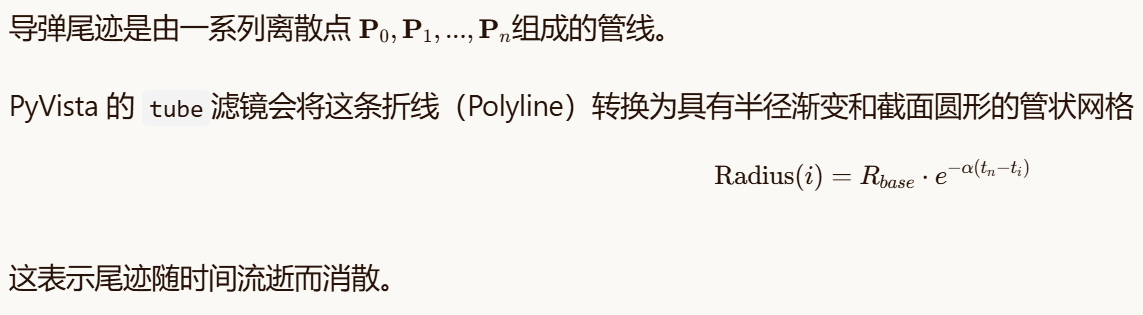

2. 尾迹生成算法（Tube Filter）

代码结构：

我们将构建一个 MissileVisualizer类，它独立于仿真计算，通过读取仿真数据来更新画面。为了修复卡死问题，我们将使用 plotter.add_timer来实现非阻塞的动画。

python 复制代码

# ============================================================================
# MissileSim-Py: 3D Visualization with PyVista
# Blog Part 6: Building the 3D Battlefield
# ============================================================================

import numpy as np
import pyvista as pv
from scipy.integrate import solve_ivp
import time

# 必须引入 vtk 模块来操作矩阵
try:
    import vtk
except ImportError:
    print("VTK is required for this demo. Please install via: pip install vtk")
    exit()

# ----------------------------------------------------------------------------
# 0. Reusable Utilities (Quaternion Tools)
# ----------------------------------------------------------------------------
class QuatTools:
    @staticmethod
    def normalize(q):
        n = np.linalg.norm(q)
        return q / n if n > 1e-12 else np.array([1., 0., 0., 0.])

    @staticmethod
    def euler_to_quat(roll, pitch, yaw):
        cr, cp, cy = np.cos(roll/2), np.cos(pitch/2), np.cos(yaw/2)
        sr, sp, sy = np.sin(roll/2), np.sin(pitch/2), np.sin(yaw/2)
        return np.array([
            cr*cp*cy + sr*sp*sy,
            sr*cp*cy - cr*sp*sy,
            cr*sp*cy + sr*cp*sy,
            cr*cp*sy - sr*sp*cy
        ])

    @staticmethod
    def quat_to_matrix(q):
        """Convert Quaternion to 4x4 VTK Transformation Matrix (Flat List)."""
        qw, qx, qy, qz = q
        # Rotation part
        R = np.array([
            [1-2*(qy**2+qz**2), 2*(qx*qy-qw*qz), 2*(qx*qz+qw*qy), 0],
            [2*(qx*qy+qw*qz), 1-2*(qx**2+qz**2), 2*(qy*qz-qw*qx), 0],
            [2*(qx*qz-qw*qy), 2*(qy*qz+qw*qx), 1-2*(qx**2+qy**2), 0],
            [0, 0, 0, 1]
        ])
        return R.flatten() # VTK SetMatrix expects a flat tuple/list of 16 elements

    @staticmethod
    def derivative(q, omega):
        qw, qx, qy, qz = q
        wx, wy, wz = omega
        return 0.5 * np.array([
            -qx*wx - qy*wy - qz*wz,
             qw*wx + qy*wz - qz*wy,
             qw*wy - qx*wz + qz*wx,
             qw*wz + qx*wy - qy*wx
        ])

# ----------------------------------------------------------------------------
# 1. Simulation Core (Generates Data)
# ----------------------------------------------------------------------------
class SimCore:
    def __init__(self):
        self.state = np.zeros(13)
        self.state[6] = 1.0
        self.history = []

    def dynamics(self, t, state):
        x,y,z,vx,vy,vz,qw,qx,qy,qz,p,q,r = state
        # Simple dynamics: Forward flight + Gravity
        accel = np.array([0, -9.81, 0])
        omega = np.array([p,q,r])
        dq = QuatTools.derivative(state[6:10], omega)
        domegap = np.zeros(3) # No moments
        return [vx,vy,vz,accel[0],accel[1],accel[2],dq[0],dq[1],dq[2],dq[3],domegap[0],domegap[1],domegap[2]]

    def run(self):
        print("Running Simulation for Visualization...")
        start = time.perf_counter()

        def wrapper(t, state):
            deriv = self.dynamics(t, state)
            # Log data: t, x,y,z, qw,qx,qy,qz
            self.history.append([t, state[0], state[1], state[2],
                                state[6], state[7], state[8], state[9]])
            return deriv

        sol = solve_ivp(wrapper, [0, 30], self.state, method='DOP853', max_step=0.05)

        end = time.perf_counter()
        print(f"Sim finished in {end-start:.2f}s. Points: {len(self.history)}")
        return np.array(self.history)

# ----------------------------------------------------------------------------
# 2. PyVista Visualizer (Corrected)
# ----------------------------------------------------------------------------
class MissileVisualizer:
    def __init__(self, sim_data):
        self.data = sim_data
        self.N = len(sim_data)

        # Initialize Plotter
        self.plotter = pv.Plotter(window_size=[1920, 1080], off_screen=False)

        # Crucial: Save actor references here
        self.missile_actor = None
        self.traj_actor = None

        self.setup_scene()

    def setup_scene(self):
        """Setup environment, lights, and actors."""
        print("Setting up 3D Scene...")
        # 1. Ground Plane
        ground = pv.Plane(center=(0,0,0), direction=(0,1,0), i_size=20000, j_size=20000)
        self.plotter.add_mesh(ground, color='forestgreen', specular=0.5)

        # 2. Missile Actor (Save the returned actor)
        # Using a simple Arrow as placeholder for STL model
        missile_source = pv.Arrow(start=(-2,0,0), direction=(1,0,0), scale=15)
        self.missile_actor = self.plotter.add_mesh(missile_source, color='white', name='missile')

        # 3. Trajectory Placeholder (Fix for empty mesh error)
        # Create a single point initially to avoid PyVista warning
        self.traj_points = pv.PolyData(np.array([[0.0, 0.0, 0.0]]))
        self.traj_actor = self.plotter.add_mesh(
            self.traj_points,
            color='red',
            line_width=5,
            name='traj'
        )

        # 4. Lights and Camera
        self.plotter.add_light(pv.Light(position=(100, 200, 100), color='white'))
        self.plotter.set_background('skyblue')
        self.plotter.enable_shadows()

    def update_scene(self, idx):
        """Updates missile pose and trajectory."""
        if idx >= self.N: return

        row = self.data[idx]
        t, x, y, z = row[0], row[1], row[2], row[3]
        q = row[4:8]

        # 1. Update Missile Pose using vtkMatrix4x4
        # PyVista's add_mesh returns a vtkOpenGLActor
        if self.missile_actor:
            T_flat = QuatTools.quat_to_matrix(q)
            # Modify translation part (last column of 4x4 matrix)
            T_flat[3], T_flat[7], T_flat[11] = x, y, z

            # Create vtkMatrix4x4 and assign
            vtk_matrix = vtk.vtkMatrix4x4()
            for i in range(16):
                vtk_matrix.SetElement(i // 4, i % 4, T_flat[i])

            self.missile_actor.SetUserMatrix(vtk_matrix)

        # 2. Update Trajectory (Optimized update)
        # Get trajectory points up to current frame
        current_pts = self.data[:idx+1, 1:4] # x,y,z columns
        if len(current_pts) > 1:
            poly = pv.lines_from_points(current_pts)
            # Update the existing actor's mapper input
            if self.traj_actor:
                self.traj_actor.GetMapper().SetInputData(poly)
                self.traj_actor.GetMapper().Update()

    def run_animation(self):
        """Main animation loop."""
        print("Starting Animation...")

        fps = 30
        delay = 1.0 / fps

        for i in range(0, self.N, 2): # Skip frames for speed
            start_render = time.perf_counter()

            self.update_scene(i)
            self.plotter.render()

            # Camera Follow (Chase Cam)
            pos = self.data[i, 1:4]
            self.plotter.camera.position = pos + np.array([0, -100, 30])
            self.plotter.camera.focal_point = pos

            elapsed = time.perf_counter() - start_render
            if elapsed < delay:
                time.sleep(delay - elapsed)

        self.plotter.show(auto_close=False)
        input("Animation finished. Press Enter to exit...")
        self.plotter.close()

# ----------------------------------------------------------------------------
# 3. Main Execution
# ----------------------------------------------------------------------------
def main():
    # 1. Run Simulation
    sim = SimCore()
    data = sim.run()

    # 2. Visualize
    if len(data) > 0:
        viz = MissileVisualizer(data)
        viz.run_animation()
    else:
        print("No data generated.")

if __name__ == "__main__":
    main()

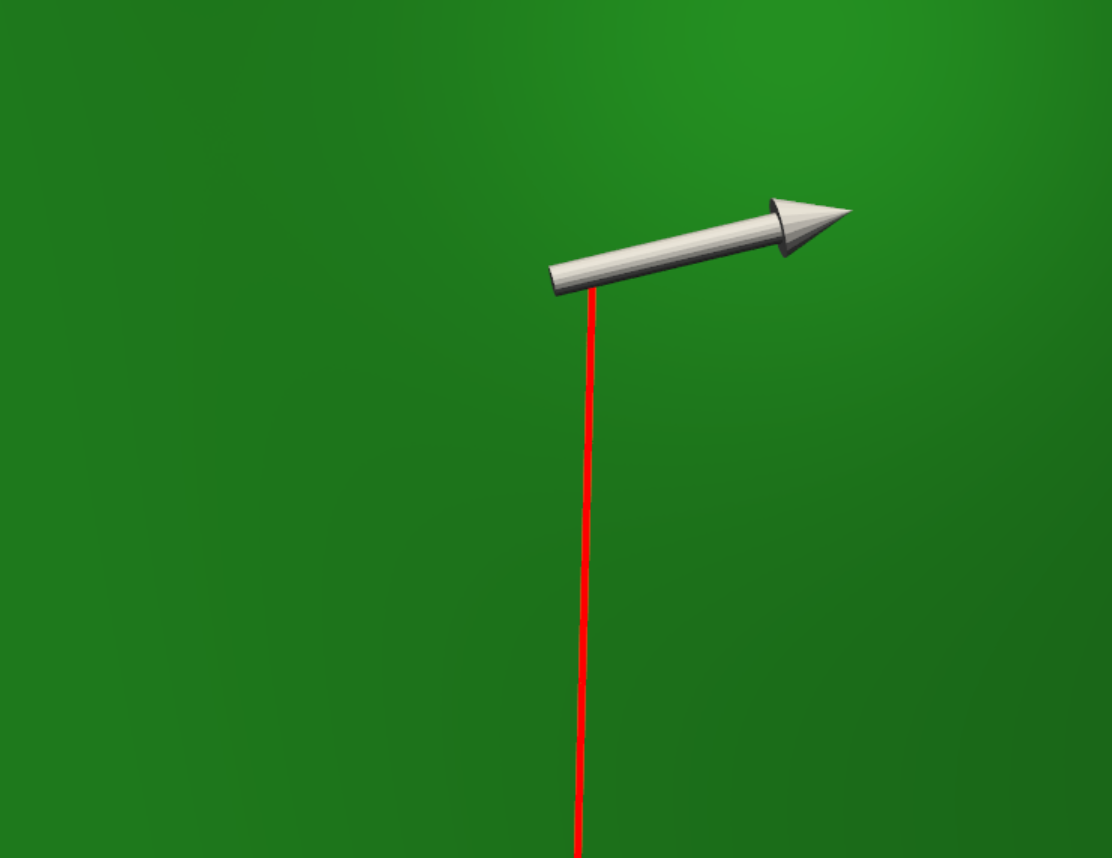

效果演示：

运行上述代码，你将看到：

3D窗口：一个绿色的地面和一个白色的导弹模型。
导弹运动：导弹从原点起飞，由于简单的动力学（重力+初始速度），它会画出一条抛物线。
轨迹尾迹：红色的轨迹线会随着时间的推移不断延长。
摄像机跟随：摄像机将跟随导弹移动（如果实现了Chase Cam逻辑）。

问题总结分析与提高：

性能瓶颈 ：在 update_scene中频繁调用 remove_actor和 add_mesh是非常低效的。工业级做法是直接操作 vtkPoints的 SetPoint方法更新顶点缓冲区。
STL模型加载 ：本篇使用了 pv.Arrow。真实项目中，你应该使用 missile_mesh = pv.read("your_missile.stl")，并注意STL的坐标系是否与你的仿真坐标系对齐（通常STL是Z-up或Y-up，需要预旋转）。
第一人称视角（FPV） ：要实现驾驶舱视角，需要将相机绑定在导弹头部，并将相机的 focal_point设置为导弹速度方向的前方某点。
视频导出 ：PyVista支持直接写入视频流。使用 plotter.open_movie("output.mp4")和 plotter.write_frame()可以生成高质量的演示视频。

结语：

本篇打通了"数据"到"画面"的最后一公里。至此，我们不仅有了严谨的数学模型，还有了展示成果的舞台。在下一篇（终章）文章中，我们将进行全链路综合仿真与蒙特卡洛打靶，用统计学方法评估导弹的作战效能。
