在Matlab中绘制马鞍函数曲面图

这段时间学习了二维、三维、曲线、网格、曲面等图形的绘制，打算继续练习绘图函数。这篇博文按参考书绘制马鞍函数的曲面图。

已知：z=x^2-y^2。

要求：绘制-10，10区间的曲面图。

在命令窗口输入以下程序：

t=-10:1:10;
[x,y]=meshgrid(t);
z=x.^2-y.^2;
surf(x,y,z)
title('马鞍函数曲面')
xlabel('x轴')
ylabel('y轴')
zlabel('z轴')

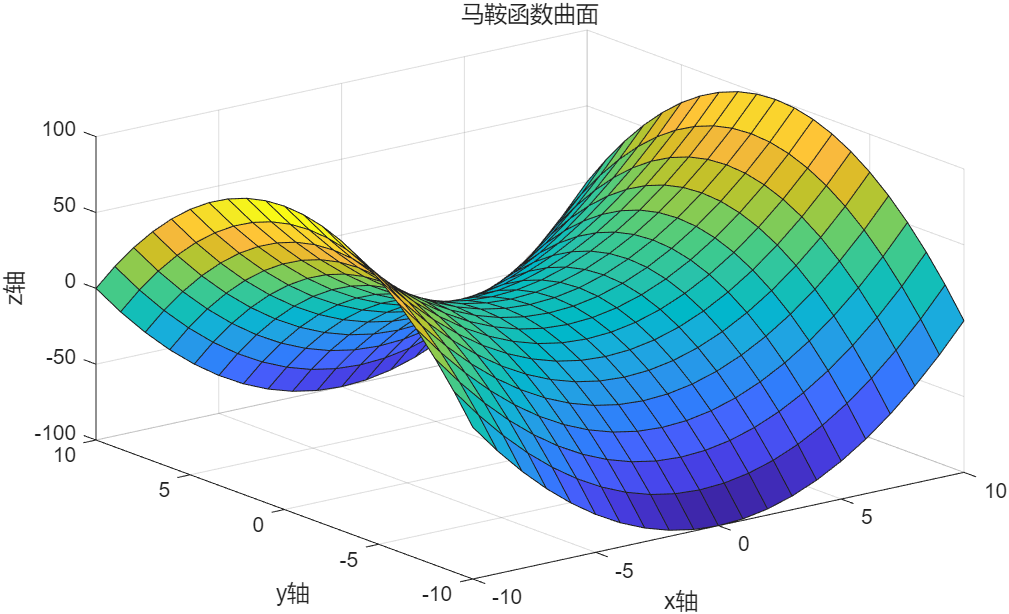

运行后如图1所示。

图1 马鞍函数曲面图
