ROS2 + OpenCV 实战教程：人脸识别、物体跟踪、ArUco 二维码识别初级

本教程专为 ROS2 学习者设计，补充了市面上大量 ROS1 资料缺失的 ROS2 + OpenCV 实践内容。基于 ROS2 Humble 和 OpenCV 4.5.4，提供可直接运行的代码和避坑指南。

📑 目录

• 一、环境准备与安装
• [二、人脸识别（Haar Cascade）](#二、人脸识别（Haar Cascade）)
• [三、ROS2 OpenCV物体跟踪](#三、ROS2 OpenCV物体跟踪)
• [四、ArUco 二维码识别](#四、ArUco 二维码识别)
• [五、将虚拟机文件快速传输到 Windows](#五、将虚拟机文件快速传输到 Windows)
• 六、常见问题与解决方案

---

一、环境准备与安装

1.1 安装 OpenCV 和 ROS2 桥接包

# 安装 OpenCV Python 版
sudo apt install python3-opencv

# 安装 ROS2 图像桥接工具（cv_bridge）
sudo apt install ros-humble-cv-bridge

# 安装摄像头驱动（推荐 v4l2_camera 或 usb_cam）
sudo apt install ros-humble-v4l2-camera ros-humble-usb-cam

1.2 验证安装

python3 -c "import cv2; print(cv2.__version__)"
pkg-config --modversion opencv4   # 应输出 4.5.4 或更高

---

二、人脸识别（Haar Cascade）

2.1 功能说明

使用 OpenCV 预训练的 Haar Cascade 分类器，实时检测摄像头画面中的人脸并用绿色方框标记。

2.2 完整代码 face_detect.py

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2
import os
import sys

class FaceDetector(Node):
    def __init__(self):
        super().__init__('face_detector')

        # 订阅摄像头话题
        self.subscription = self.create_subscription(
            Image,
            '/image_raw',  # 如果不行，试试 /camera/image_raw
            self.callback,
            10)

        self.bridge = CvBridge()
        self.get_logger().info('Face detector node started, waiting for images...')

        # 加载人脸检测模型
        cascade_path = '/usr/share/opencv4/haarcascades/haarcascade_frontalface_default.xml'
        if not os.path.exists(cascade_path):
            self.get_logger().error(f'Cascade file not found: {cascade_path}')
            self.get_logger().info('Trying alternative path...')
            cascade_path = '/usr/share/opencv/haarcascades/haarcascade_frontalface_default.xml'

        if os.path.exists(cascade_path):
            self.face_cascade = cv2.CascadeClassifier(cascade_path)
            self.get_logger().info(f'Loaded cascade from: {cascade_path}')
        else:
            self.get_logger().error('Cannot find haarcascade file!')
            self.face_cascade = None

        self.frame_count = 0

    def callback(self, msg):
        if self.face_cascade is None:
            return

        try:
            # ROS2图像 -> OpenCV图像
            cv_image = self.bridge.imgmsg_to_cv2(msg, 'bgr8')

            # 转换为灰度图
            gray = cv2.cvtColor(cv_image, cv2.COLOR_BGR2GRAY)

            # 人脸检测
            faces = self.face_cascade.detectMultiScale(
                gray,
                scaleFactor=1.1,
                minNeighbors=5,
                minSize=(30, 30)
            )

            # 画框
            for (x, y, w, h) in faces:
                cv2.rectangle(cv_image, (x, y), (x+w, y+h), (0, 255, 0), 2)
                # 可加文字标签
                cv2.putText(cv_image, 'Face', (x, y-10),
                           cv2.FONT_HERSHEY_SIMPLEX, 0.5, (0, 255, 0), 2)

            # 显示结果
            cv2.imshow('Face Detection - ROS2', cv_image)
            cv2.waitKey(1)

            # 每30帧打印一次日志
            self.frame_count += 1
            if self.frame_count % 30 == 0 and len(faces) > 0:
                self.get_logger().info(f'Detected {len(faces)} face(s)')

        except Exception as e:
            self.get_logger().error(f'Error: {e}')

def main(args=None):
    rclpy.init(args=args)
    node = FaceDetector()

    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()
        cv2.destroyAllWindows()

2.3 运行步骤

# 终端1：启动摄像头（发布 /image_raw）
 ros2 run usb_cam usb_cam_node_exe
# 终端2：运行人脸检测
python3 face_detect.py

2.4 成功标志

• 弹出窗口实时显示摄像头画面
• 人脸区域被绿色方框标出
• 终端每检测到人脸会打印日志

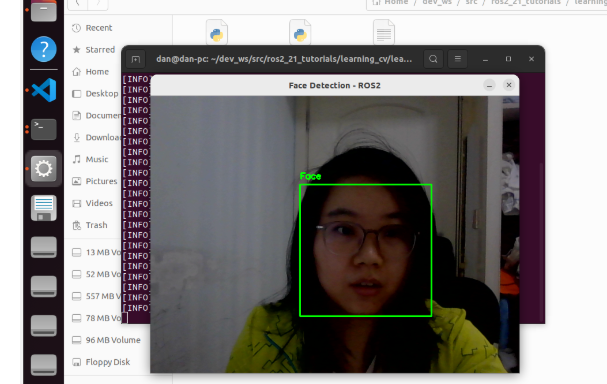

  如下图所示

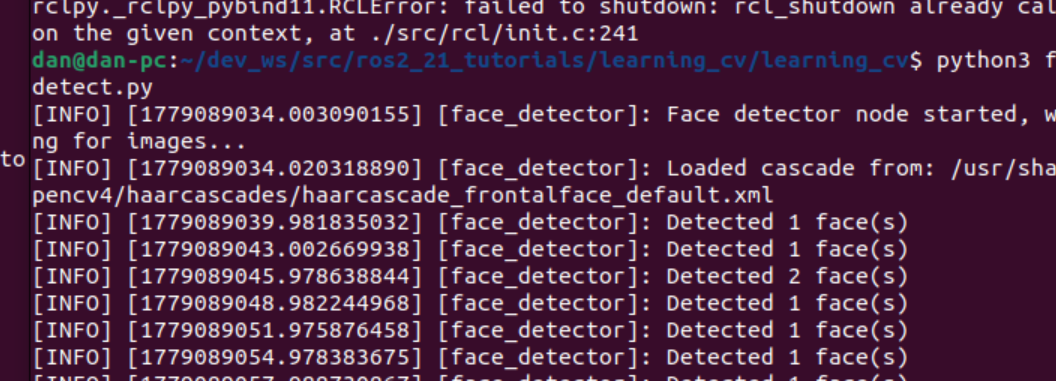

  输出日志为：


---

三、ROS2 OpenCV物体跟踪

3.1、功能说明

基于 ROS2 + OpenCV 实现手动鼠标框选目标物体 ，按下s开始实时追踪，画面绘制追踪框与中心红点，支持丢帧重选、q键退出，适配/image_raw摄像头图像流。

3.2、原版代码存在问题（踩坑汇总）

1. 追踪器初始化帧不一致
   回调内临时帧用于初始化追踪器，帧内存引用异常，导致选完框按s无任何追踪反应。
2. OpenCV窗口与ROS图像流不同步
   鼠标回调频繁重建窗口，画面卡顿、选框失效。
3. 选区判定阈值太小
   微小拖动也能判定选区，容易误选无效区域。
4. 状态逻辑混乱
   追踪状态、选框状态互相干扰，按下启动键无响应。
5. 无全局缓存当前帧
   更新追踪使用实时回调帧，初始化与更新帧不统一，直接追踪失效。

3.3、正确使用流程

1. 启动摄像头节点，保证话题/image_raw正常发布
2. 运行追踪python脚本
3. 鼠标左键拖动框选需要追踪的物体
4. 松开鼠标完成选框，按下键盘s 自动开始追踪
5. 物体移动绿色框跟随，丢失目标可重新框选按s重追
6. 按下键盘q直接关闭程序退出

3.4 完整代码 object_tracker_fixed.py

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2
import numpy as np

class ObjectTrackerFixed(Node):
    def __init__(self):
        super().__init__('object_tracker_fixed')

        self.subscription = self.create_subscription(Image, '/image_raw', self.callback, 10)
        self.bridge = CvBridge()

        # 追踪状态变量
        self.tracker = None
        self.tracking = False
        self.selecting = False
        self.roi = None
        self.start_point = None
        self.end_point = None
        self.current_frame = None

        self.get_logger().info('✅ 目标追踪器已启动')
        self.get_logger().info('👉 鼠标框选目标 → 按 s 开始追踪 → 按 q 退出')

    def mouse_callback(self, event, x, y, flags, param):
        if not self.tracking:
            if event == cv2.EVENT_LBUTTONDOWN:
                self.selecting = True
                self.start_point = (x, y)
                self.end_point = (x, y)

            elif event == cv2.EVENT_MOUSEMOVE and self.selecting:
                self.end_point = (x, y)

            elif event == cv2.EVENT_LBUTTONUP:
                self.selecting = False
                self.end_point = (x, y)

                x1 = min(self.start_point[0], self.end_point[0])
                y1 = min(self.start_point[1], self.end_point[1])
                x2 = max(self.start_point[0], self.end_point[0])
                y2 = max(self.start_point[1], self.end_point[1])

                # 过滤过小无效选区
                if x2 - x1 > 20 and y2 - y1 > 20:
                    self.roi = (x1, y1, x2 - x1, y2 - y1)
                    self.get_logger().info(f'✅ 已选择追踪区域: {self.roi}')
                    self.get_logger().info('👉 按下 s 键开始追踪')

    def start_tracker(self):
        # 使用全局缓存帧初始化追踪器
        try:
            self.tracker = cv2.TrackerCSRT_create()
            self.tracker.init(self.current_frame, self.roi)
            self.tracking = True
            self.get_logger().info('🚀 成功开启目标追踪')
        except Exception as e:
            self.get_logger().error(f'追踪器初始化失败: {str(e)}')

    def callback(self, msg):
        cv_image = self.bridge.imgmsg_to_cv2(msg, 'bgr8')
        self.current_frame = cv_image.copy()
        display = cv_image.copy()

        # 实时绘制选框
        if self.selecting and self.start_point and self.end_point:
            cv2.rectangle(display, self.start_point, self.end_point, (255, 0, 0), 2)

        # 追踪逻辑
        if self.tracking and self.tracker is not None:
            success, bbox = self.tracker.update(self.current_frame)
            if success:
                x, y, w, h = map(int, bbox)
                cv2.rectangle(display, (x, y), (x + w, y + h), (0, 255, 0), 3)
                cv2.putText(display, "TRACKING", (x, y - 10),
                            cv2.FONT_HERSHEY_SIMPLEX, 0.6, (0, 255, 0), 2)
                # 绘制目标中心红点
                center_x = x + w // 2
                center_y = y + h // 2
                cv2.circle(display, (center_x, center_y), 5, (0, 0, 255), -1)
            else:
                cv2.putText(display, "TARGET LOST", (10, 50),
                            cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 0, 255), 2)

        # 界面操作提示
        cv2.putText(display, 'Drag box + press s start', (10, 30),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 255, 255), 2)
        cv2.putText(display, 'Press q to exit', (10, 60),
                    cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)

        cv2.imshow('Object Tracker', display)
        cv2.setMouseCallback('Object Tracker', self.mouse_callback)

        # 键盘按键监听
        key = cv2.waitKey(1) & 0xFF
        if key == ord('s') and self.roi is not None and not self.tracking:
            self.start_tracker()
        elif key == ord('q'):
            rclpy.shutdown()

def main(args=None):
    rclpy.init(args=args)
    node = ObjectTrackerFixed()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()
        cv2.destroyAllWindows()

if __name__ == '__main__':
    main()

3.5、运行命令

1. 启动摄像头

ros2 run usb_cam usb_cam_node_exe

2. 新开终端运行追踪脚本

python3 object_tracker_fixed.py

3.6、追踪器选型建议

1. cv2.TrackerCSRT_create()：精度高、慢速目标首选，适合静态识别ArUco、标志物
2. cv2.TrackerKCF_create()：速度更快，适合移动较快物体，轻微遮挡也可稳定追踪

3.7、成功运行现象

1. 鼠标拖动出现蓝色预选框
2. 选区完成按s出现绿色追踪框+中心红点
3. 终端打印开启追踪日志
4. 物体移动框体自动跟随，丢失目标文字提示丢失

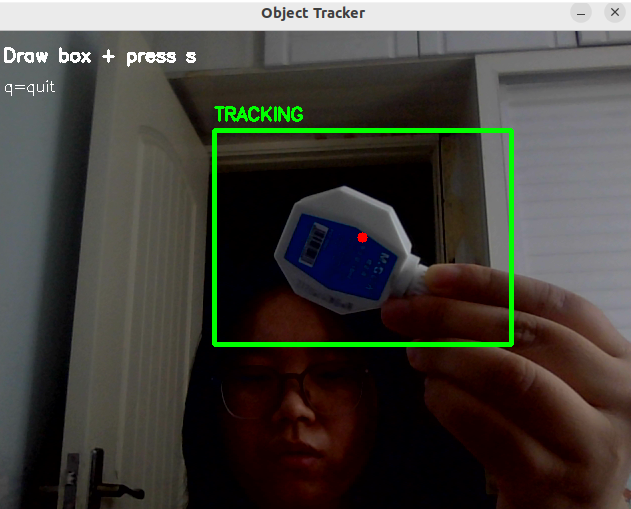

   成功运行后如下：

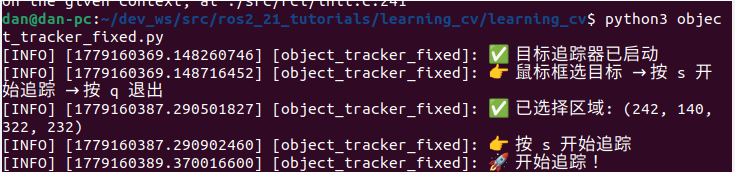

   输出日志：


四、ArUco 二维码识别

4.1 功能说明

检测标准 ArUco 标记（6×6 字典，ID=0），输出标记 ID 并绘制绿色边界框。关键要点：必须使用打印的 ArUco 码，避免手机屏幕反光/摩尔纹干扰。

4.2 踩坑全记录

错误现象	原因	解决方案
检测不到任何标记	使用了棋盘格标定板	必须使用标准 ArUco 码
drawMarker 未定义	OpenCV 版本 API 变化	使用 cv2.aruco.drawMarker()
能检测到轮廓但无 ID	生成字典与检测字典不一致	统一使用 DICT_6X6_250
手机屏幕识别失败	摩尔纹、反光	打印到 A4 纸 或使用高亮屏幕
弱光下识别率低	对比度不够	增加图像预处理（直方图均衡化、CLAHE）

4.3 生成 ArUco 标记（aruco_create.py）

#!/usr/bin/env python3
import cv2
import numpy as np

aruco_dict = cv2.aruco.Dictionary_get(cv2.aruco.DICT_6X6_250)
marker_id = 0
marker_size = 800          # 像素
border_size = 100

marker_image = np.zeros((marker_size, marker_size), dtype=np.uint8)
cv2.aruco.drawMarker(aruco_dict, marker_id, marker_size, marker_image, 1)

final_image = cv2.copyMakeBorder(marker_image, border_size, border_size,
                                 border_size, border_size, cv2.BORDER_CONSTANT, value=255)
cv2.imwrite('aruco_id0.png', final_image)
print("✅ ArUco 码已生成：aruco_id0.png")
cv2.imshow('ArUco Marker', final_image)
cv2.waitKey(0)
cv2.destroyAllWindows()

4.4 终极检测代码（aruco_detect_final.py）

#!/usr/bin/env python3
import rclpy
from rclpy.node import Node
from sensor_msgs.msg import Image
from cv_bridge import CvBridge
import cv2
import numpy as np

class UltimateArucoDetector(Node):
    def __init__(self):
        super().__init__('ultimate_aruco_detector')
        self.subscription = self.create_subscription(Image, '/image_raw', self.callback, 10)
        self.bridge = CvBridge()

        self.aruco_dict = cv2.aruco.Dictionary_get(cv2.aruco.DICT_6X6_250)
        self.parameters = cv2.aruco.DetectorParameters_create()

        # 宽松参数（提高弱光、倾斜识别率）
        self.parameters.adaptiveThreshConstant = 3.0
        self.parameters.minMarkerPerimeterRate = 0.008
        self.parameters.maxMarkerPerimeterRate = 1.0
        self.parameters.polygonalApproxAccuracyRate = 0.15
        self.parameters.errorCorrectionRate = 0.8

        self.get_logger().info('🚀 ArUco 检测器已启动（字典：DICT_6X6_250）')

    def callback(self, msg):
        cv_image = self.bridge.imgmsg_to_cv2(msg, 'bgr8')
        gray = cv2.cvtColor(cv_image, cv2.COLOR_BGR2GRAY)

        # 增强对比度
        gray = cv2.equalizeHist(gray)
        clahe = cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8))
        gray = clahe.apply(gray)

        corners, ids, rejected = cv2.aruco.detectMarkers(gray, self.aruco_dict, parameters=self.parameters)

        if ids is not None:
            cv2.aruco.drawDetectedMarkers(cv_image, corners, ids)
            for i, marker_id in enumerate(ids):
                self.get_logger().info(f'🟢 识别成功！ArUco ID: {marker_id[0]}')
                c = corners[i][0]
                cv2.putText(cv_image, f'ID: {marker_id[0]}',
                           (int(c[0][0]), int(c[0][1]) - 10),
                           cv2.FONT_HERSHEY_SIMPLEX, 0.8, (0, 255, 0), 2)

        cv2.imshow('ArUco Detection', cv_image)
        cv2.waitKey(1)

def main(args=None):
    rclpy.init(args=args)
    node = UltimateArucoDetector()
    try:
        rclpy.spin(node)
    except KeyboardInterrupt:
        pass
    finally:
        node.destroy_node()
        rclpy.shutdown()
        cv2.destroyAllWindows()

if __name__ == '__main__':
    main()

4.5 运行与测试

# 步骤1：生成 ArUco 码
python3 aruco_create.py
# 将生成的 aruco_id0.png 打印在 A4 纸上（建议不缩放）

# 步骤2：启动摄像头
ros2 run usb_cam usb_cam_node_exe

# 步骤3：运行检测器
python3 aruco_detect_final.py

4.6 识别成功标志

• 摄像头画面中 ArUco 码被绿色完整边框包围。
• 边框上方显示 ID: 0。
• 终端持续打印 🟢 识别成功！ArUco ID: 0。

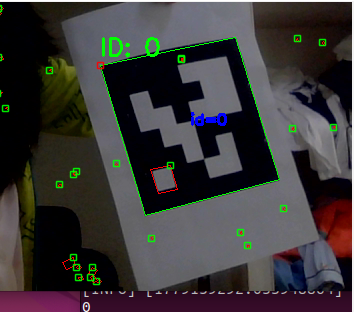

  成功显示如下：

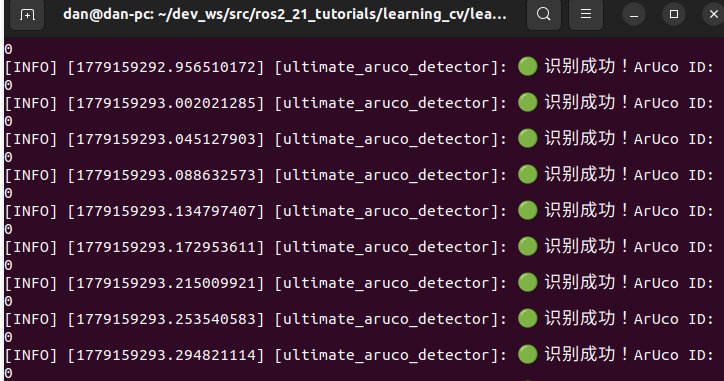

  输出日志如下：


---

五、将虚拟机文件快速传输到 Windows

5.1 问题背景

虚拟机共享文件夹功能可能失效（如 VirtualBox 增强功能损坏），使用 HTTP 服务器 是最稳定、无需额外配置的方法。

5.2 操作步骤

1. 在 Ubuntu 虚拟机中启动 HTTP 服务器

   cd ~/dev_ws/src/ros2_21_tutorials/learning_cv/learning_cv   # 进入照片所在目录
   python3 -m http.server 8000

   终端会显示 Serving HTTP on 0.0.0.0 port 8000 ...

2. 查看虚拟机 IP 地址

   hostname -I | awk '{print $1}'

   假设输出为 192.168.1.100。

3. 在 Windows 浏览器中访问

   打开任意浏览器，地址栏输入：
   http://192.168.1.100:8000

   即可看到 Ubuntu 当前目录下的所有文件，点击即可下载。

5.3 优点

• 无需安装任何软件
• 支持批量下载（浏览器自带保存功能）
• 不依赖虚拟机网络配置（NAT 或桥接均可）
• 速度通常比 U 盘复制更快

---

六、常见问题与解决方案

问题	可能原因	解决方法
cv2.aruco 模块缺失	OpenCV 版本不含 contrib	pip install opencv-contrib-python
摄像头打不开（灰色画面）	设备被占用或权限不足	sudo chmod 666 /dev/video* 或重启虚拟机
cv_bridge 导入错误	NumPy 版本不匹配	pip install "numpy<2"
追踪器按 s 无反应	未正确框选 ROI 或 OpenCV 版本低	确认选区宽>20像素；改用 cv2.TrackerCSRT_create()
ArUco 识别不到手机屏幕上的码	摩尔纹/反光	将标记打印到纸上 或用哑光屏幕

---

总结

本教程提供了三个完整的 ROS2 + OpenCV 视觉应用，全部代码基于 ROS2 Humble 和 OpenCV 4.5.4 测试通过。关键经验：

• 人脸识别：直接使用 Haar 级联，注意光照和尺度。
• 物体跟踪：务必缓存当前帧，使用 CSRT 或 KCF 跟踪器。
• ArUco 识别：打印物理标记，统一字典，预处理增强对比度。
• 文件传输：HTTP 服务器是最快捷的跨系统方法。
