摄影测量学与计算机视觉的多视图几何第4讲：图像的直方图与点运
摘要
图像直方图作为数字图像处理领域中最基础且最重要的分析工具之一，为理解、分析和变换图像提供了不可或缺的数学框架。本文基于摄影测量学与计算机视觉的理论体系，系统阐述了图像直方图的基本概念、数学定义、统计特性及其在图像增强中的应用。文章首先建立了数字图像的数学模型，将图像解释为一个从二维整数坐标到强度值的离散映射函数；进而深入探讨了直方图作为概率密度函数近似表示的本质，以及累积直方图与累积分布函数之间的对应关系。在算法层面，本文分析了直方图计算的时间复杂度与实现机制；在应用层面，详细论述了全局运算、局部运算与点运算的分类体系，重点研究了线性点运算
对图像亮度与对比度的调控机制，以及阈值化、量化等非线性变换的数学原理。此外，本文还探讨了查找表（Look-Up Tables, LUT）与色调曲线（Tone Curves）在高效图像处理中的核心作用，并扩展至RGB彩色图像的多通道直方图处理。最后，文章对直方图均衡化等后续高级技术进行了前瞻性讨论，为读者构建了一个从基础理论到实际应用的完整知识框架。
**关键词：**图像直方图；点运算；累积分布函数；对比度增强；色调曲线；查找表；图像量化
第一节 引言：从光子计数到数字图像
1.1 数字图像处理的范式转换
在摄影测量学与计算机视觉的研究范畴中，图像不再仅仅是视觉感知的艺术载体，而是被严格定义为一种可计算、可分析、可变换的数学对象。当我们使用数码相机捕获场景时，传感器本质上充当了一个精密的光子计数器：它记录到达每个感光单元的光子数量，并将这些物理量转换为可存储、可处理的数字信号。这一过程标志着从连续物理世界到离散数字域的范式转换------光强的连续分布被采样并量化为有限精度的数值矩阵，从而诞生了数字图像的概念。
图像直方图（Image Histogram）正是在这一数字化框架下诞生的核心分析工具。它不提供图像中物体的空间位置信息，也不描述边缘、纹理或几何结构，而是以一种高度抽象的方式揭示图像的本质属性：强度值的统计分布。这种分布蕴含了关于图像曝光、对比度、动态范围以及色彩平衡的关键信息，使其成为图像增强、质量评估、相机响应函数分析以及自动曝光控制等领域的基础。
1.2 直方图的多维价值
直方图的价值体现在多个层面。在分析层面，它是图像的"指纹"------通过观察直方图的形态，我们可以迅速判断图像是否过曝、欠曝、低对比度或具有特定的曝光特性。
在变换层面，直方图是设计图像处理算法的出发点------通过有意识地修改强度值分布，我们可以实现亮度调整、对比度拉伸、色调映射等视觉效果。在理论层面，直方图建立了离散图像处理与连续概率论之间的桥梁，使得均值、方差、累积分布函数等统计概念得以在图像域中严格定义和应用。
本文将从最基础的数学定义出发，逐步构建图像直方图的完整理论体系，并深入探讨如何通过点运算（Point Operators）有目的地变换直方图，以实现特定的图像增强目标。
第二节 数字图像的数学基础
2.1 图像作为离散函数
在形式化的数学表述中，一幅灰度图像可以被理解为一个二元函数 (g(i, j))，其中 (i) 和 (j) 分别表示像素在垂直和水平方向上的坐标索引。该函数的定义域是二维整数网格：
这里，(I) 表示图像的行数（高度），(J) 表示图像的列数（宽度）。函数的值域则取决于图像的位深度（Bit Depth）。在绝大多数标准图像格式（如JPEG、PNG）以及本文的默认讨论范围内，我们采用8位无符号整数表示，因此值域为：
于是，完整的函数映射可以写作：
这意味着，对于图像中的每一个像素位置 ((i, j))，函数 (g) 唯一地确定了一个强度值（Intensity Value）
。从物理意义上讲，值0对应于纯黑（没有光子到达或低于传感器噪声阈值），值255对应于纯白（达到传感器的最大响应或饱和阈值），而中间的值则对应于从黑到白连续过渡的灰度级。
2.2 矩阵表示与存储结构
从计算实现的角度看，上述函数 (g(i, j)) 通常被存储为一个的二维矩阵（或按行/列优先展开的一维数组）。例如，一个简化的3*3图像可以表示为：
矩阵中的每个元素 (g(i,j)) 称为一个像素（Pixel），其数值即为该位置的灰度强度。这种矩阵表示不仅直观，而且与线性代数和数值计算中的标准数据结构完全兼容，为后续的直方图计算和图像变换提供了便利。
值得注意的是，虽然本文主要讨论8位灰度图像，但所阐述的原理具有普适性。在专业的摄影和遥感应用中，原始图像（RAW格式）常采用12位、14位甚至16位深度，此时值域扩展至 ([0, 4095]) 或 ([0, 65535])。无论位深度如何变化，直方图的基本定义和计算方法保持不变，仅分箱（Bin）的数量相应增加。
2.3 数字化与连续函数的逼近
从物理光学角度，现实场景中的光照分布本质上是连续的。光子通量作为空间和时间的函数，具有任意精度的实数值。然而，数字化过程通过两个步骤实现了离散化：空间采样（Spatial Sampling）将连续图像平面划分为有限的像素网格；幅度量化（Amplitude Quantization）将每个像素接收的光子计数映射到有限个离散灰度级。
这种离散化不可避免地引入了信息损失，但在实际应用中，8位量化的256个灰度级已经足以在人眼感知上实现平滑的灰度过渡。直方图作为对这种离散化结果的统计描述，本质上是对原始连续光强分布的概率密度函数的一种近似表示。
第三节 图像直方图的基本理论
3.1 直方图的定义与直观理解
直方图（Histogram）是数值数据分布的一种经典近似表示方法。在一般统计学中，构建直方图需要将数据范围划分为若干个连续的区间，称为"分箱"（Bins）或"条柱"，然后统计落入每个区间的数据点数量。这一概念被直接移植到图像处理领域，形成了图像直方图。
具体而言，图像直方图描述的是一幅图像中各个强度值出现频率的分布情况。其横轴（X轴）表示可能的强度值，纵轴（Y轴）表示对应强度值在图像中出现的次数（频次）或归一化后的概率。
3.2 直方图函数的数学表述
设一幅图像包含N=I*J个像素。我们定义直方图函数 (h(g)) 为图像中强度值恰好等于 (g) 的像素总数：
其中符号 (#) 表示集合的基数（元素个数）。根据定义，直方图函数满足以下基本性质：
3.3 从频次到概率：归一化直方图
直方图不仅可以表示绝对频次，还可以通过归一化转换为概率分布。定义归一化直方图（或概率质量函数）(p(g)) 为：
此时，(p(g)) 表示从图像中随机抽取一个像素，其强度值恰好为 (g) 的概率。显然，(p(g)) 满足概率论的基本要求：
这种概率解释至关重要，因为它允许我们将图像处理中的诸多操作置于严格的统计框架下进行分析。例如，后续的均值、方差计算以及累积分布函数的构建，都依赖于这一归一化表示。
3.4 分箱策略与条柱宽度
在上述定义中，我们采用了"条柱宽度为1"的策略，即每个整数强度值对应一个独立的分箱，共256个分箱。这是一种最精细的划分方式，保留了强度值的全部信息。然而，在某些应用场景中，为了简化分析或降低噪声影响，可以将相邻的多个强度值合并为一个分箱。
例如，若将每4个连续强度值合并（如0-3, 4-7, ..., 252-255），则分箱数量减少为64个，每个分箱的宽度为4。此时，第 (k) 个分箱的频次为：
条柱宽度的选择涉及偏差-方差权衡：较宽的分箱可以平滑噪声，但会损失细节信息；较窄的分箱保留了精细结构，但可能使直方图呈现不规则的波动。在本文的后续讨论中，除非特别说明，默认采用单位宽度的256分箱策略。
3.5 简单示例：构造直方图

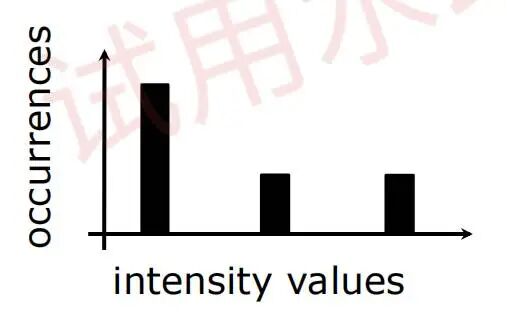

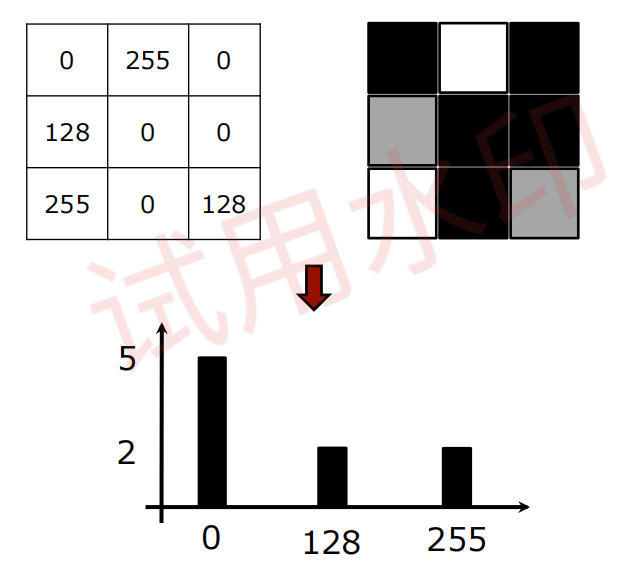

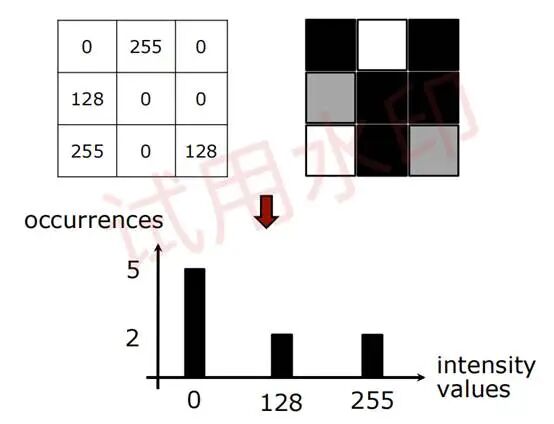

为直观理解直方图的构建过程，考虑一个极端简化的图像，共9个像素，其强度值分布如下：
- 5个像素强度值为0（纯黑）
- 2个像素强度值为128（中灰）
- 2个像素强度值为255（纯白）
则其直方图函数为：
对应的归一化概率分布为：

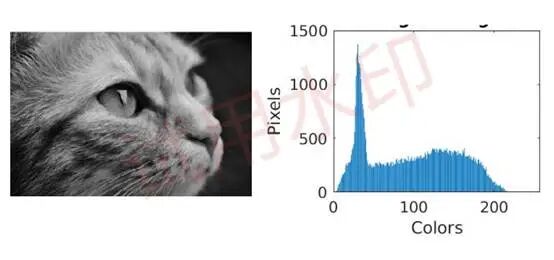

该直方图仅包含三个非零条柱，清晰地揭示了这幅极简图像的强度构成。对于真实图像（如前面内容中提及的猫的图像），直方图通常呈现更为复杂的连续分布形态，可能在暗部、中间调或亮部出现显著的峰值（Modes），反映了图像内容的曝光特性。
第四节 累积直方图与分布函数
4.1 累积直方图的定义

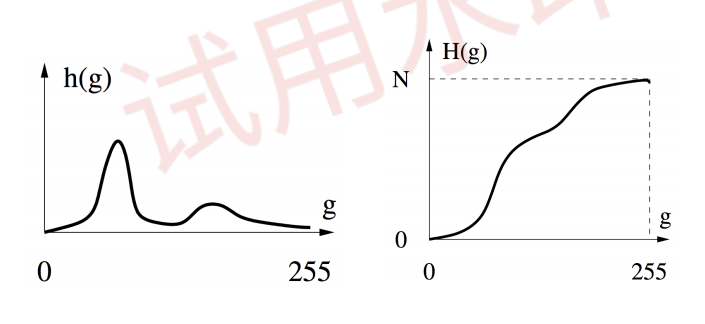

在直方图的基础上，我们可以进一步定义累积直方图（Cumulative Histogram），记为 (H(g))。它是直方图函数从0到 (g) 的累加和：
累积直方图表示图像中强度值小于或等于 (g) 的像素总数。例如：
4.2 累积直方图的统计意义

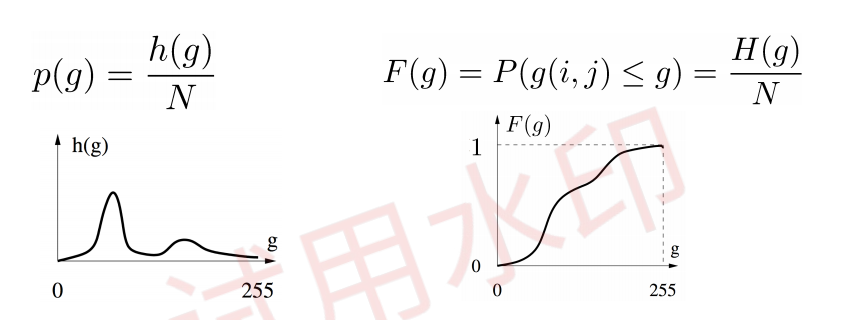

累积直方图在统计学中对应于累积分布函数（Cumulative Distribution Function, CDF）。通过对累积直方图进行归一化：
我们得到归一化累积分布函数 (P(g))，其值域为 ([0, 1])。(P(g)) 给出了从图像中随机抽取一个像素，其强度值小于或等于 (g) 的概率。
这一函数具有若干重要性质：
4.3 概率计算与图像分析
利用累积分布函数，我们可以方便地计算各类统计概率。例如，估计随机抽取的像素其强度值不超过128的概率，只需读取 (P(128)) 的值。若，则意味着约60%的像素位于中灰及以下区域，图像整体可能偏暗。
累积直方图还揭示了图像的动态范围使用情况。一个理想的、充分利用全动态范围的图像，其累积分布函数应在 ([0, 255]) 上较为均匀地增长；而如果累积分布在某个区间出现长时间的平坦（斜率接近零），则表明该强度区间几乎没有像素，可能存在对比度不足或信息缺失的问题。
4.4 直方图与累积直方图的关系
从微积分（离散形式）的角度看，直方图 (h(g)) 可视为累积直方图 (H(g)) 的差分（导数）：
h(g) = H(g) - H(g-1)
反之，累积直方图是直方图的求和（积分）。这种互逆关系与连续概率论中概率密度函数（PDF）和累积分布函数（CDF）的关系完全平行，进一步印证了图像直方图体系的严密性。
第五节 直方图的计算与算法分析
5.1 基础算法：逐像素遍历
构建图像直方图的最直接方法是遍历图像中的每一个像素，读取其强度值，并递增对应分箱的计数器。算法的形式化描述如下：
算法：ComputeHistogram
输入：图像 G（I×J 矩阵）
输出：直方图数组 h[0...255]
- 初始化：对于 g 从 0 到 255，令 h[g] ← 0
- 对于 i 从 0 到 I-1：
对于 j 从 0 到 J-1：
g ← G[i][j] // 读取当前像素的强度值
h[g] ← h[g] + 1 // 对应分箱计数器加一
- 返回 h
该算法的核心操作包括：像素访问、数组索引定位和整数加法。
5.2 时间复杂度分析
在算法分析中，我们通常使用大O符号（Big-O Notation）来描述算法的时间复杂度随输入规模增长的趋势。对于直方图计算：
因此，算法的总时间复杂度为：
T(N) = O(N) + O(1) = O(N)
这表明直方图计算与图像像素数量呈线性关系。若图像像素数翻倍，计算时间也大致翻倍；若增至四倍，时间也增至四倍。这种线性复杂度在实际应用中非常高效，使得直方图计算几乎可以实时完成，即使是对于高分辨率的图像。
5.3 空间复杂度与分箱数量
这一特性极为重要：它意味着直方图计算的空间开销与图像分辨率完全解耦。在处理视频流或大规模图像数据集时，直方图统计不会成为内存瓶颈。
5.4 并行化与硬件加速
虽然基础算法已经十分高效，但在现代计算架构中，直方图计算还可以进一步优化。由于每个像素的处理相互独立，该算法具有天然的并行性。在多核CPU上，可以将图像分块，由多个线程分别计算局部直方图，最后合并为全局直方图。在GPU架构中，可以利用共享内存和原子操作（Atomic Operations）实现大规模并行统计。这些优化不改变算法的渐近复杂度，但在常数因子上可带来数量级的性能提升。
5.5 累积直方图的计算
在获得普通直方图 (h(g)) 后，累积直方图 (H(g)) 可以通过一次线性扫描计算：
H[0] ← h[0]
对于 g 从 1 到 255：
H[g] ← H[g-1] + h[g]
该过程的时间复杂度为，即常数时间。因此，从图像到累积直方图的完整计算流程仍然是的。
第六节 直方图的统计特性与图像质量分析
6.1 均值：图像亮度的度量
直方图不仅提供了分布的视觉表示，还蕴含了丰富的统计量。其中，强度值的均值（Mean）是描述图像整体亮度的核心参数。设归一化直方图为 (p(g))，则强度值的期望（均值）为：
在实际图像分析中，均值是最常用的曝光评估指标。然而，均值对异常值（Outliers）敏感。例如，一幅以夜景为主体的图像，若顶部包含一小块明亮的天空区域，天空的高强度值会显著拉高均值，导致对主体亮度的误判。因此，在某些场景下，需要更鲁棒的统计量。
6.2 中位数：鲁棒的亮度估计
中位数（Median）是另一种描述中心趋势的统计量，定义为满足以下条件的最小强度值 (m)：
即至少有一半的像素的强度值小于或等于 (m)。中位数对极端值不敏感，即使图像中存在少量过曝或欠曝区域，中位数仍能稳定反映主体内容的亮度水平。在天空区域干扰场景中，中位数比均值更能可靠地估计图像的实际亮度。
6.3 方差与标准差：对比度的度量
方差（Variance）描述了强度值相对于均值的离散程度，是衡量图像对比度的关键指标：
方差的物理意义在于：它量化了图像中灰度层次的丰富程度。高方差意味着强度值分布广泛，从暗部到亮部都有充分的像素覆盖，图像呈现出强烈的对比度和视觉冲击力；低方差则意味着强度值集中在一个狭窄的区间内，图像显得灰暗、平淡，缺乏层次。
6.4 直方图形态与视觉特性的对应
通过观察直方图的形态，即使不直接查看图像内容，也能推断出其视觉特性：
- 左偏分布（峰值靠近0 ）：图像偏暗，可能欠曝。暗部细节丰富，但亮部信息不足。
- 右偏分布（峰值靠近255 ）：图像偏亮，可能过曝。亮部细节丰富，但暗部信息压缩。
- 窄峰分布（集中在狭窄区间）：低对比度图像，动态范围未充分利用，显得"灰蒙蒙"。
- 宽平分布（覆盖整个范围且相对均匀）：高对比度图像，动态范围充分利用，层次丰富。
- 双峰分布（Bimodal ）：可能包含明显的前景和背景区域，适合进行阈值分割。

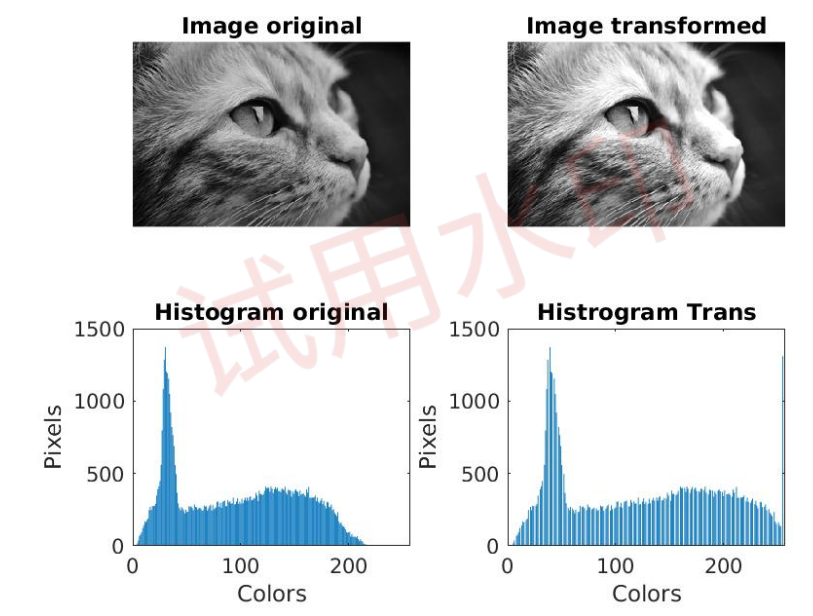

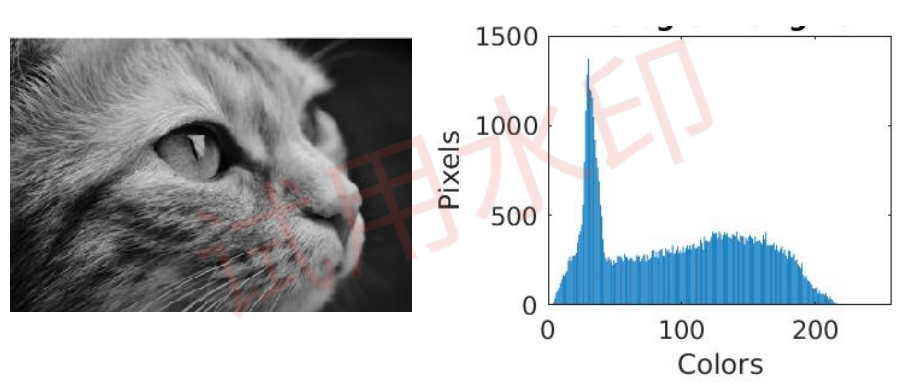

图中展示的猫的图像直方图即为一个典型案例：暗部区域（猫的轮廓和阴影）形成了显著的峰值，而中间调区域（毛发）分布相对均匀，且没有触及255的纯白色峰值，表明该图像没有纯白的过曝区域。
第七节 图像变换与运算分类
7.1 变换函数的引入

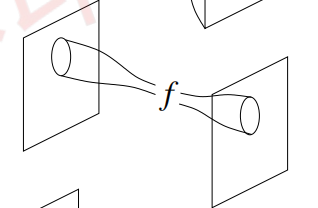

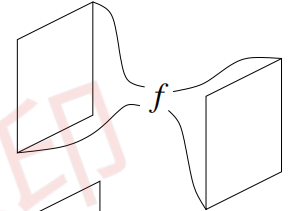

直方图分析的最终目的往往是为了指导图像变换。通过设计特定的变换函数，我们可以有目的地修改强度值分布，从而改变图像的亮度、对比度或其他视觉属性。在形式化描述中，我们引入变换函数 (f)，它将输入图像 (a(i,j)) 映射为输出图像 (b(i,j))：
b(i,j) = f(a(i,j))
需要注意的是，这里的函数 (f) 可以携带额外的参数集合 (p)，以调节变换的具体行为。因此更完整的写法为：
b(i,j) = f(a(i,j), p)
7.2 运算类型的三分法
根据变换函数处理输入的方式，图像运算通常分为三类：
1. 全局运算（Global Operators ）
全局运算接收整幅图像作为输入，输出也是一幅完整的图像。输出图像中某个位置的像素值可能依赖于输入图像中任意位置的信息。例如，傅里叶变换、基于全局统计量的直方图均衡化等。这类运算通常具有较高的计算复杂度，但能实现全局最优的调整。
2. 局部运算（Local Operators ）
局部运算在计算输出图像的每个像素时，不仅考虑对应位置的输入像素，还考虑其邻域（Neighborhood）内的其他像素。典型的例子包括均值滤波、高斯模糊、边缘检测（如Sobel算子）等。这类运算可以捕捉空间关系和局部结构，但计算开销通常高于点运算。
3. 点运算（Point Operators ）
点运算是本文讨论的重点。其核心特征是：输出像素的强度值仅取决于输入图像中对应位置像素的强度值，而与任何其他像素（包括邻域像素）无关。数学上，点运算是一个从 ([0, 255]) 到 ([0, 255]) 的映射：
其中是输入像素的强度值，是输出像素的强度值。这种映射的独立性意味着，点运算可以逐像素并行执行，且每个像素的变换结果不受图像其他区域的影响。
7.3 点运算的核心优势
点运算的独立性带来了若干重要优势：
- 计算简单：无需访问邻域像素，内存访问模式规则，缓存效率高。
- 完全并行：所有像素的变换互不依赖，可在GPU上大规模并行。
- 可逆性分析容易：若 (f) 是双射（一对一且映成），则变换可逆；若多对一（如量化），则信息不可逆丢失。
- 查找表优化：由于映射与位置无关，整个变换可以预计算并存储为查找表（LUT），实现O(1)的单像素变换。
第八节 线性点运算：亮度与对比度的数学控制
8.1 仿射变换模型
在点运算的框架下，最简单且最常用的变换是线性（仿射）变换：
输出图像的每个像素通过下式计算：
这一线性模型在摄影学中常被称为"色调曲线"（Tone Curve）的直线形式，在图像编辑软件中对应于"亮度-对比度"调整的基本数学原理。
8.2 亮度控制：偏移量 (k) 的作用

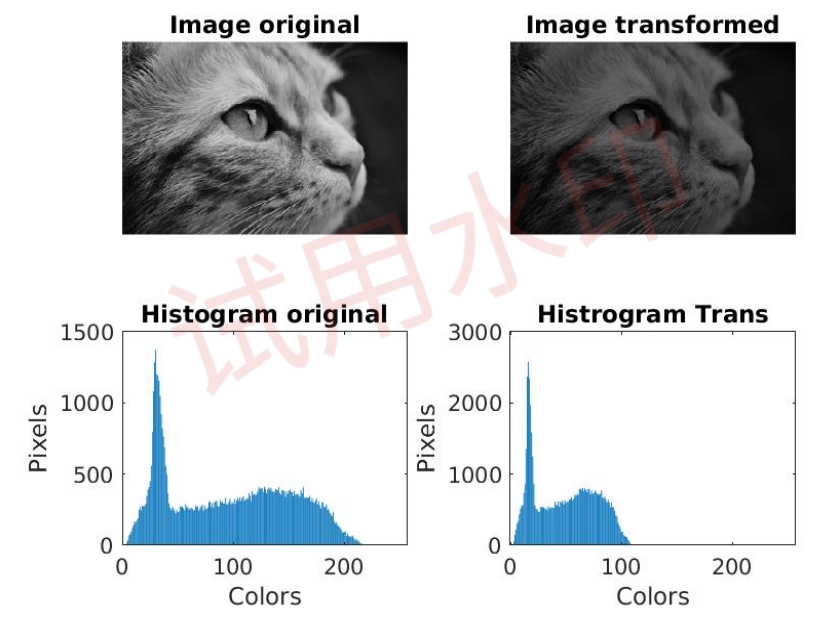

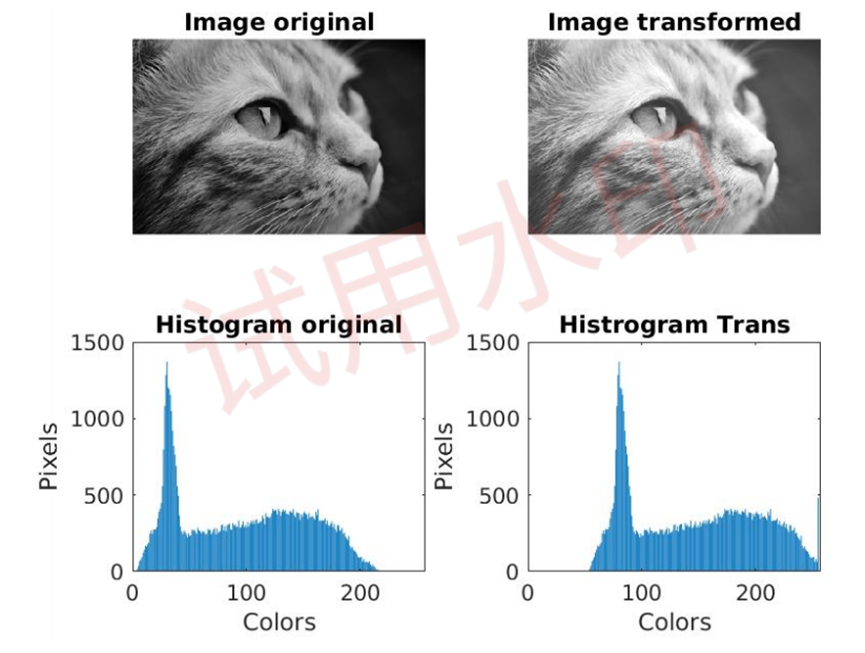

偏移量 (k) 对图像的影响是整体性的平移。当 (k > 0) 时，所有像素的强度值增加，直方图整体向右移动，图像变亮；当 (k < 0) 时，所有像素的强度值减小，直方图整体向左移动，图像变暗。
然而，直方图的平移并非没有代价。当 (k > 0) 且原始图像已包含接近255的高亮像素时，平移后这些像素将超出可表示范围；反之，当 (k < 0) 时，暗部像素可能低于0。这就引出了截断（Clipping）问题，将在后续内容详细讨论。
8.3 对比度控制：缩放因子 (m) 的作用

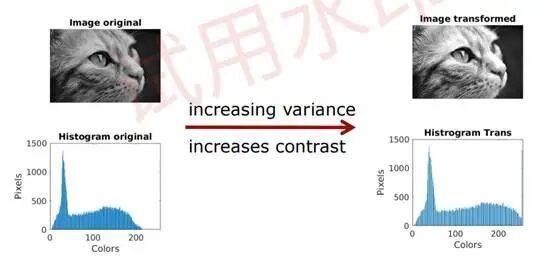

缩放因子 (m) 控制强度值的离散程度，直接影响对比度。分析变换后图像的方差：

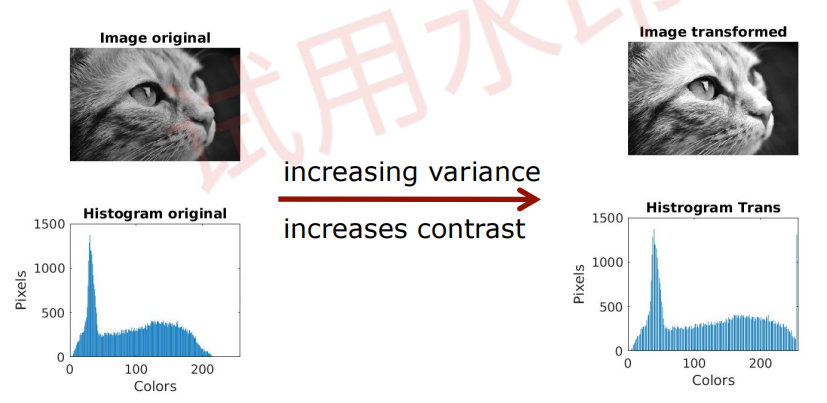

对比度的增强本质上是对直方图的拉伸：将原本集中在狭窄区间的强度值分布扩展到更宽的范围内。理想情况下，若原始图像仅使用了 ([50, 200]) 的强度范围，通过适当的 (m > 1) 变换，可以将其拉伸至覆盖 ([0, 255]) 的全范围，从而充分利用显示设备的动态范围。
8.4 线性变换的综合效果

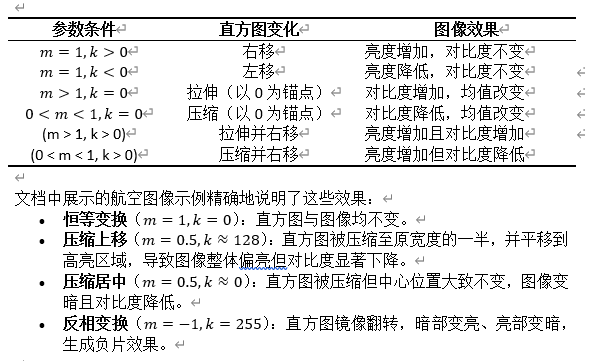

综合亮度与对比度的控制，线性变换的四种典型情况如下：
8.5 截断效应与信息损失
线性变换的一个关键问题是值域溢出。由于输出图像仍必须表示在 ([0, 255]) 范围内，所有小于0的值被强制截断为0，所有大于255的值被强制截断为255：
这种截断导致严重的信息损失：
- 高光截断（Highlight Clipping ）：所有超过255的强度值被映射为255，原本具有层次差异的亮部细节全部丢失，表现为一片纯白。
- 阴影截断（Shadow Clipping ）：所有低于0的强度值被映射为0，暗部细节全部丢失，表现为一片纯黑。
在摄影后期处理中，过度的截断是应当极力避免的。因此，在设计线性变换时，需要确保变换后的强度范围尽量落在 ([0, 255]) 内，或者采用更复杂的非线性映射（如对数变换、伽马校正）来避免硬截断。
第九节 非线性点运算：阈值化与量化
9.1 从线性到非线性
线性变换虽然简洁，但表达能力有限。许多图像处理任务需要更复杂的强度映射关系，例如生成二值图像、减少灰度级数、或实现非线性的色调响应。这些任务通过非线性点运算实现。

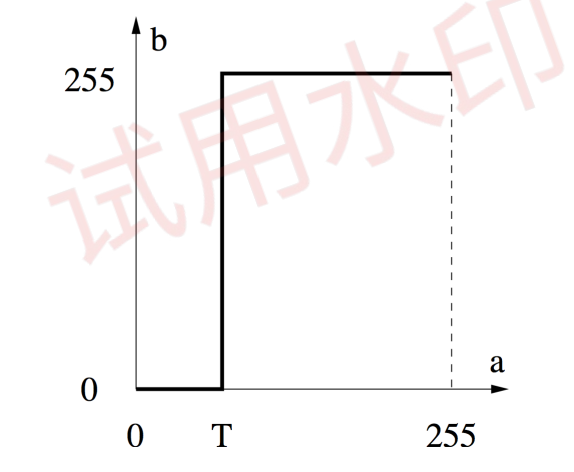

9.2 阈值化：二值图像的生成
该函数将所有像素分为两类：暗于阈值的映射为纯黑（0），亮于或等于阈值的映射为纯白（255）。输出图像仅包含两个强度值，因此称为二值图像（Binary Image）或1位图像。
阈值化的应用极为广泛：
- 图像分割：区分前景与背景；
- 掩膜生成：创建二值掩膜（Mask）用于选择性处理；
- 文档处理：将扫描文档转换为黑白文本图像；
- 形态学分析：为后续的轮廓提取、连通域分析做准备。
阈值的选择是关键。若 (t) 过低，前景可能包含过多背景噪声；若 (t) 过高，则可能丢失前景细节。在实际应用中，(t) 可以通过手动设定、基于直方图双峰之间的谷值自动确定（如Otsu方法），或基于局部自适应策略计算。
还有反向阈值化，即将上述映射反转：
这在某些需要反转前景/背景关系的场景中非常有用。
9.3 量化：减少灰度级数
量化（Quantization）是另一种重要的非线性点运算，其目的是减少图像可能的强度值数量。在8位图像中，有256个灰度级；通过量化，可以将其减少为更少的离散级别，例如2级、4级或8级。

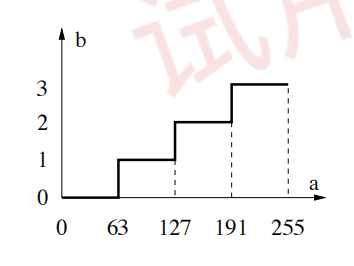

量化的数学模型是阶梯函数（Step Function）。以4级量化为例，将 ([0, 255]) 划分为4个等宽区间：
输出值通常还会映射到显示范围，例如乘以 ((255/3)) 得到 ({0, 85, 170, 255})。
量化的本质是一种"有损压缩"：它将相近的强度值归为同一类别，丢弃了细微的灰度差异。这种信息损失在某些场景下是故意的艺术效果（如海报化，Posterization），在另一些场景下则是硬件限制的结果------例如，早期的显示设备或特定的嵌入式系统可能只能处理有限的灰度级。
值得注意的是，相机传感器在将模拟信号转换为数字图像时，本身就执行了类似的量化操作：将连续的光子计数映射到离散的数字值。因此，理解量化原理对于深入理解数字成像过程至关重要。
9.4 非线性变换的信息论视角
从信息论角度看，非线性点运算通常是不可逆的信息损失过程。线性变换（当时）在理论上可逆（忽略截断），因为每个输入值对应唯一的输出值。但阈值化和量化是多对一映射：多个不同的输入强度值被映射到同一个输出值。一旦执行这些变换，原始的灰度信息便永久丢失，无法从输出图像恢复。
这种不可逆性要求我们在应用非线性变换时必须谨慎，尤其是在需要保留原始数据的场景（如科学成像、医学影像）中。
第十节 查找表与色调曲线：高效实现机制
10.1 查找表（ LUT ）的概念
点运算的一个核心优势在于其可以通过查找表（Look-Up Table, LUT）实现极高的计算效率。由于点运算的映射 (f) 仅依赖于输入强度值，而与像素位置无关，我们可以预先计算所有256个可能输入值对应的输出值，并将结果存储在一个长度为256的数组中：
在实际变换图像时，对于每个像素，只需执行一次数组索引操作：
这一操作的时间复杂度为 (O(1)) 每像素，且避免了重复计算变换函数。即使 (f) 是非常复杂的非线性函数，LUT机制也能保证恒定的单像素处理时间。
10.2 LUT 的构建与更新
构建LUT需要256次函数求值，这在图像处理前作为预处理步骤完成。若需要调整变换参数（如修改 (m) 和 (k)），只需重新计算LUT，而无需修改核心处理循环。这种分离式设计（参数配置与像素处理解耦）是现代图像处理软件架构的重要模式。
LUT的内存开销极小：256个整数（通常4字节）仅需1KB存储空间，几乎可以忽略不计。在GPU实现中，LUT可以存储在共享内存或常量缓存中，实现极低延迟的并行访问。
10.3 色调曲线（ Tone Curves ）
在摄影和后期处理领域，LUT所表示的映射函数常被称为"色调曲线"（Tone Curves）。它描述了输入强度值（横轴）与输出强度值（纵轴）之间的函数关系。

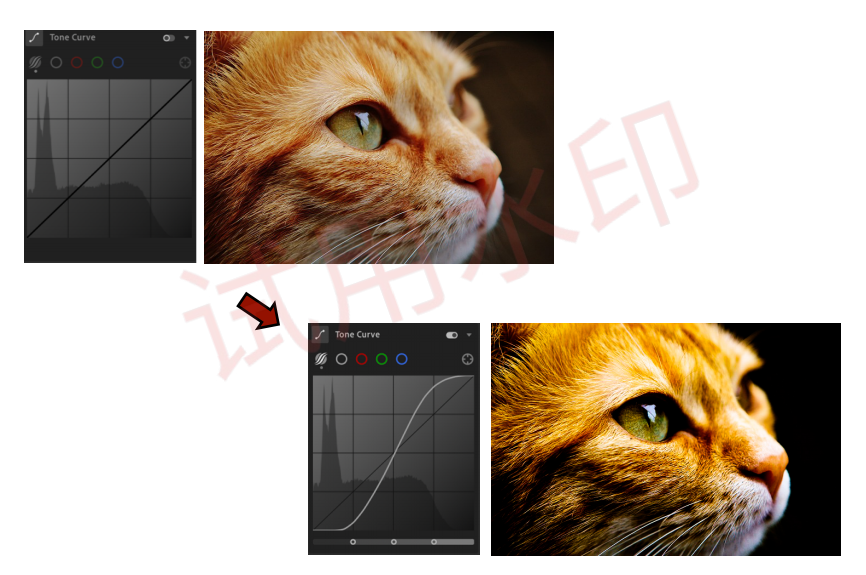

我的视频课程详细讨论了S形曲线（S-Curve）这一经典的非线性色调曲线。S形曲线的特征包括：
- 阴影压缩：在暗部区域（低输入值），曲线斜率小于1，将较宽的输入范围压缩到较窄的输出范围，降低了暗部对比度。
- 中间调拉伸：在中间亮度区域，曲线斜率大于1，将较窄的输入范围扩展到较宽的输出范围，显著增强了中间调的对比度。
- 高光压缩：在亮部区域（高输入值），曲线斜率再次小于1，压缩了高光对比度。
S形曲线的综合效果是在保护阴影和高光细节的同时，增强主体内容的对比度，使图像更具立体感。这种曲线在Adobe Lightroom、Photoshop等专业软件中被广泛使用，用户可以通过拖拽曲线上的控制点来直观调整映射关系。
10.4 分段线性逼近
复杂的色调曲线（如S形曲线）可以用分段线性函数逼近。将 ([0, 255]) 划分为若干区间，在每个区间内使用线性函数插值。例如：
这种分段线性表示既保留了LUT的高效性，又能实现灵活的曲线形状。在实际系统中，通常使用样条插值（Spline Interpolation）来确保分段连接处的平滑性，避免色调跳变。
第十一节 彩色图像的直方图处理
11.1 从灰度到 RGB
前述讨论均针对单通道灰度图像。对于彩色图像，尤其是采用RGB（红、绿、蓝）色彩模型的图像，每个像素不再由单一强度值描述，而是由三个独立的通道值组成：
11.2 通道直方图的联合分析

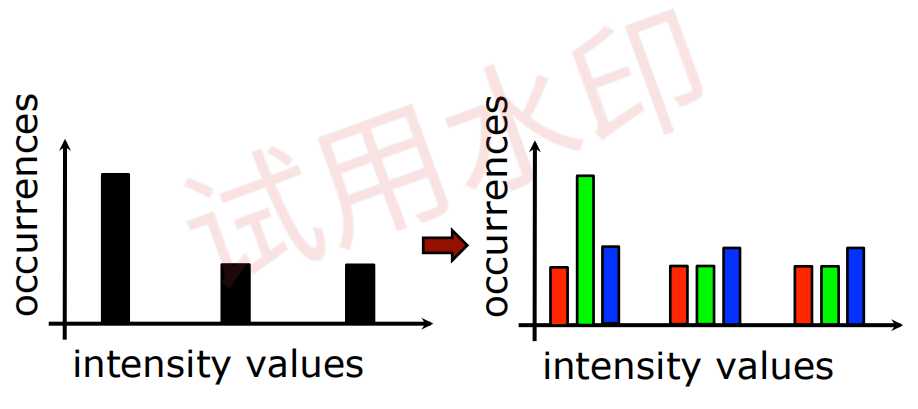

将三个通道的直方图绘制在同一坐标系中，可以直观地观察图像的色彩特性：
- 直方图重叠良好：三个通道分布相似，图像色彩平衡，接近灰度或中性色。
- 红色通道偏右：图像整体偏红（暖色调）。
- 蓝色通道偏右：图像整体偏蓝（冷色调）。
- 某通道缺失高值：对应颜色的互补色可能占主导。
专业摄影后期中的"白平衡"调整，本质上就是分析并修正三个通道直方图的相对位置关系，使中性灰区域的三个通道值趋于一致。
11.3 通道独立的点运算
由于RGB三个通道在物理上对应于不同波长的光强，我们可以对每个通道应用独立的点运算和色调曲线：
这种通道独立处理的能力是数字摄影后期最强大的工具之一。它允许摄影师在不影响整体亮度的前提下，精细调整图像的色彩氛围和色调分离。
11.4 色彩空间转换的注意事项
需要指出的是，直接在RGB空间进行线性点运算可能不符合人眼的感知特性。由于人眼对不同亮度的敏感度不同（韦伯-费希纳定律），且RGB是线性光强空间，简单的线性缩放可能导致色彩看起来不自然。因此，高级色彩调整通常会在LAB、HSV或的对数空间中进行，或将RGB转换到非线性空间（如sRGB的伽马编码空间）后再应用变换。然而，从直方图和点运算的基本原理来看，这些高级技术仍然建立在本文所述的核心概念之上。
第十二节 直方图均衡化：从分析到设计的过渡
12.1 逆向问题：从目标到函数
前述章节讨论的模式可以概括为"给定一个变换函数，观察其结果"：我们选择一个 (f)（线性或非线性），将其应用于图像，然后分析输出直方图的变化。这是一种正向（Forward）的设计思路。
然而，在实际应用中，我们更常面临逆向问题："我希望输出图像具有某种特定的直方图特性，应该设计怎样的变换函数？" 最典型的例子是：给定一幅低对比度图像，如何自动设计变换函数，使其输出直方图尽可能均匀地覆盖 ([0, 255]) 的全范围？
12.2 直方图均衡化的预告
这一逆向问题的经典解决方案称为直方图均衡化（Histogram Equalization）。其核心思想是利用累积分布函数 (P(g)) 构建一个非线性变换，使得输出图像的直方图近似均匀分布。
具体而言，变换函数定义为：
即，将原始强度值 (g) 映射为其累积概率乘以255。由于 (P(g)) 是单调递增的，该变换保持了像素间的相对顺序；同时，它将原始分布"拉伸"为近似均匀分布，从而最大化输出图像的熵和对比度。
直方图均衡化是全局运算与点运算的结合：它基于全局统计量（CDF）构建变换函数，但变换本身以点运算的方式逐像素应用。这一技术将在后续课程中深入探讨，包括其数学推导、自适应局部均衡化（CLAHE）以及与其他增强技术的结合。
第十三节 总结与展望
13.1 核心概念回顾

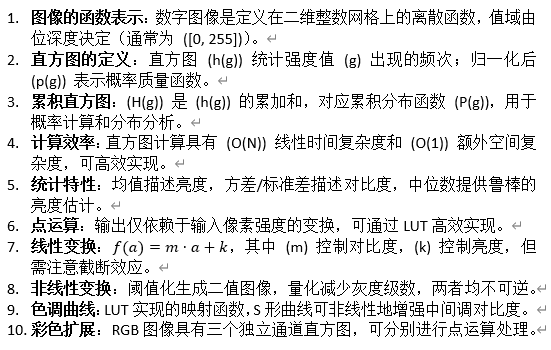

本文系统阐述了图像直方图的理论体系与应用方法，核心要点包括：
13.2 理论与实践的结合
图像直方图理论的魅力在于其简洁性与普适性。从数学角度看，它仅仅是离散概率分布在图像域中的应用；但从实践角度看，它构成了整个数字图像处理 pipeline 的基石。无论是相机的自动曝光算法、显示器的伽马校正、医学影像的窗宽窗位调整，还是电影调色的色彩管理，其底层逻辑都离不开对直方图的分析与变换。
13.3 未来方向
基于本文建立的基础，后续研究可以沿以下方向深入：
- 直方图均衡化与规定化：自动设计变换函数以实现目标分布。
- 自适应与局部方法：如CLAHE（对比度受限自适应直方图均衡化），在局部窗口内动态调整直方图。
- 多尺度直方图分析：结合图像金字塔或频域分析，实现更精细的色调映射。
- 深度学习与直方图：利用神经网络学习从直方图到最优变换函数的映射，实现智能图像增强。
- 高动态范围（HDR ）成像：将直方图理论扩展至超过8位的动态范围，处理32位浮点图像的直方图统计。
13.4 结语
图像直方图是连接数字图像的离散数值世界与人类视觉感知之间的统计桥梁。通过理解直方图，我们不仅获得了一种分析图像的技术工具，更掌握了一种思考图像的数学语言------在这种语言中，亮度是均值，对比度是方差，变换是函数，而视觉效果是概率分布的重塑。从简单的线性点运算到复杂的色调曲线，从灰度分析到彩色通道处理，直方图理论为我们提供了系统化、可计算的方法来掌控数字图像的视觉表现。随着摄影测量学、计算机视觉和计算摄影学的不断发展，这些基础原理将继续在更广泛的领域中发挥其不可替代的作用。
