【CanMV K210】显示交互 OLED 128x64 智能状态面板设计

在智能硬件项目中，显示屏通常承担"设备表达能力"的角色。传感器采集到的数据、系统运行状态、任务执行进度、异常提示信息，如果只能停留在串口日志里，调试和展示都会受到限制。OLED 屏幕的价值就在于把程序内部状态直接显示到硬件界面上，让代码运行过程变成可观察、可交互、可演示的结果。

本实验使用 CanMV K210 开发板通过 I2C 总线驱动 SSD1306 OLED 屏幕，实现 128x64 分辨率下的综合显示效果。程序完成了 OLED 初始化、文本显示、居中文本、进度条绘制、状态面板展示、模拟传感器数据显示和滚动提示信息等功能。代码中的温度、湿度和光照数据为程序模拟生成，不是来自真实传感器，但整体结构已经接近智能硬件状态面板的基础形态。

学习目标	说明
理解 OLED 显示链路	掌握程序、显存缓冲区、I2C 总线和 OLED 屏幕之间的关系
掌握 SSD1306 基础驱动	学会通过初始化命令、显示数据和刷新函数控制 OLED
理解 FrameBuffer 绘图	使用 framebuf 绘制文本、线条、矩形、填充区域和进度条
完成状态面板显示	将模拟温度、湿度、光照和系统状态显示到 OLED 屏幕
建立界面封装思路	把底层驱动、基础绘图和页面显示分层组织，便于后续扩展

文章目录

• 理论基础
• 硬件设施
• 软件代码
• 扩展应用
• 总结

理论基础

OLED 显示屏和 LED、蜂鸣器这类简单输出模块不同。LED 通常只需要一个高低电平就能表现亮灭状态，而 OLED 需要接收显示命令和显存数据，才能在指定位置显示文字或图形。本实验使用的 SSD1306 OLED 屏幕分辨率为 128x64，程序需要先在内存中准备一块显示缓冲区，再通过 I2C 总线把缓冲区内容发送到屏幕。

I2C 通信可以理解成 CanMV K210 和 OLED 之间的一条数据通道。SCL 负责通信节拍，SDA 负责传输数据内容，设备地址用于区分总线上的不同设备。当前代码中 OLED 地址设置为 0x3C，SCL 使用 IO6，SDA 使用 IO7。程序通过这个地址向 SSD1306 发送初始化命令、地址范围命令和显示数据。

OLED 的显示过程并不是"调用 text() 后立刻出现在屏幕上"。代码中的文字、线条和矩形会先被绘制到 buffer 缓冲区里，framebuf 负责在这块内存区域中完成图形操作，最后由 show() 把整块缓冲区发送到 OLED。这个过程类似先在内存中准备一张画面，再统一刷新到屏幕。
Python 页面函数

启动页 / 信息页 / 状态面板
FrameBuffer 绘图

文字 / 线条 / 矩形 / 进度条
显存缓冲区

128 x 64 单色画面
SSD1306 驱动类

命令发送 / 数据发送 / 刷新
I2C 总线

SCL: IO6 / SDA: IO7
SSD1306 OLED

地址 0x3C
屏幕显示结果

状态面板 / 滚动提示 / 进度条
VCC / GND

屏幕供电与公共地
show()

统一刷新画面

这张流程图展示的是 OLED 显示的完整链路。页面函数只负责组织显示内容，FrameBuffer 负责在内存中绘图，SSD1306 驱动类负责发送命令和数据，I2C 总线负责把内容传到屏幕，OLED 最终显示出文字、进度条和状态信息。理解这条链路后，后续扩展传感器数据显示、AI 识别结果显示、菜单界面和设备调试面板都会更清晰。

需要注意的是，当前代码使用 framebuf.text() 绘制文本，适合显示英文、数字和简单符号。如果需要显示中文，一般需要额外的字库或点阵绘制函数。本文示例中的界面内容主要采用英文文本，方便直接在 SSD1306 的基础文本绘制能力上运行。

硬件设施

本实验围绕 CanMV K210 开发板和 SSD1306 OLED 显示屏展开。代码没有使用摄像头、按键、蜂鸣器、电机或真实传感器，因此这些模块不作为本节讲解重点。软件侧主要使用 machine.I2C 和 framebuf，前者负责 I2C 通信，后者负责在内存缓冲区中绘制文字、线条、矩形和进度条。

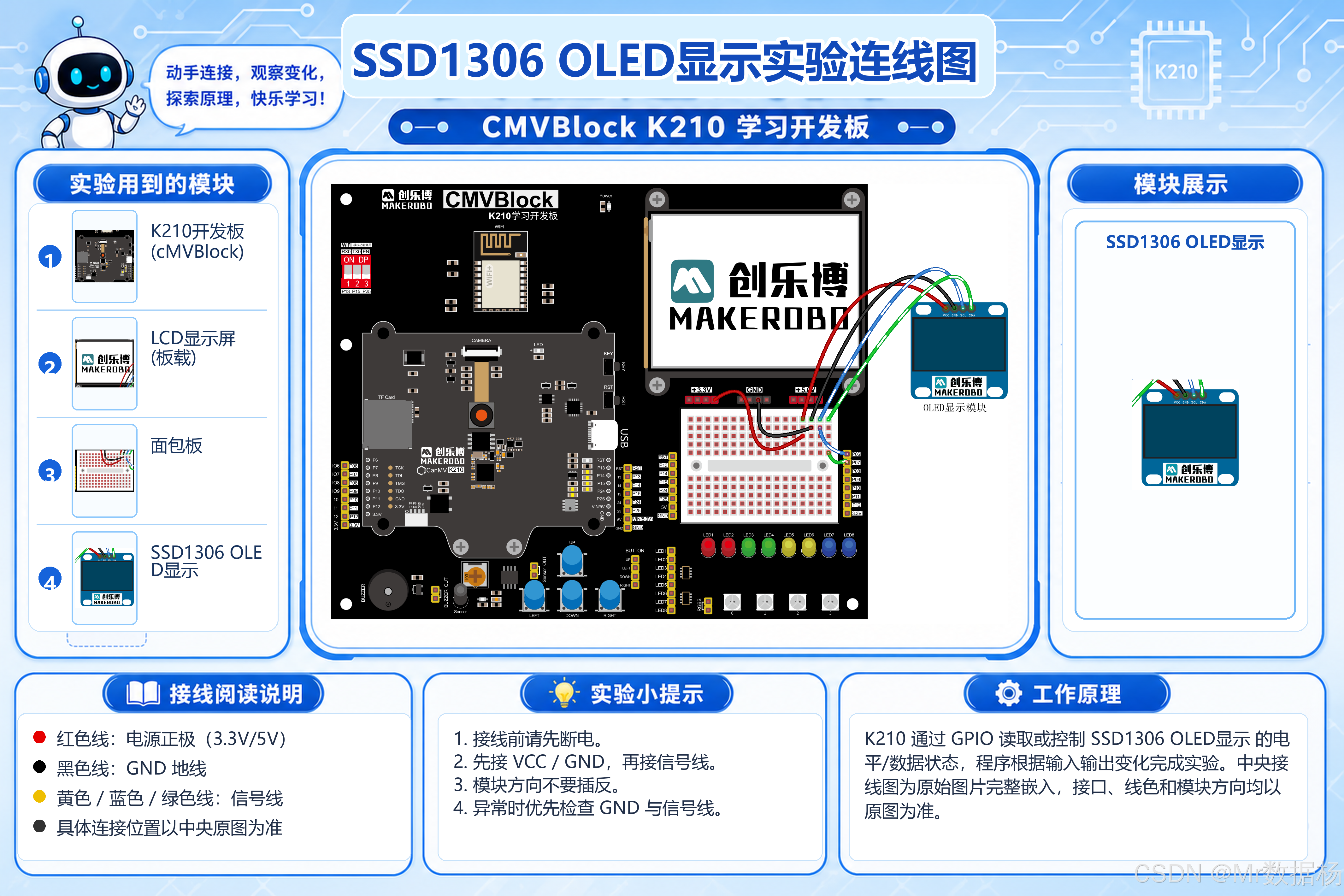

接线关系可以先通过下面这张图建立整体印象。OLED 只需要 SCL、SDA、VCC、GND 四类连接，其中 SCL 接 CanMV IO6，SDA 接 CanMV IO7，供电端按照模块标识连接 3.3V 或 5V，GND 接开发板 GND。

硬件 / 软件	作用	说明
CanMV K210 开发板	实验运行平台	负责执行 MicroPython 程序，并通过 I2C 总线向 OLED 发送显示指令和显存数据
SSD1306 OLED 屏幕	显示输出模块	用于显示启动页、设备信息、状态面板、模拟数据和滚动提示文本
SCL 时钟线	I2C 时钟信号	OLED 的 SCL 接到 CanMV IO6，用于同步 I2C 通信时序
SDA 数据线	I2C 数据信号	OLED 的 SDA 接到 CanMV IO7，用于传输控制命令和显示数据
VCC / GND	电源连接	OLED VCC 接 3.3V 或 5V，GND 接开发板 GND，具体电压以模块标注为准
machine.I2C	I2C 通信模块	用于创建 I2C 主机对象，并向 OLED 地址 0x3C 写入命令和数据
framebuf	图形缓冲模块	用于在内存中绘制文字、线条、矩形、填充区域等图形元素
time	延时控制模块	通过 time.sleep_ms() 控制启动动画、刷新节奏和滚动速度

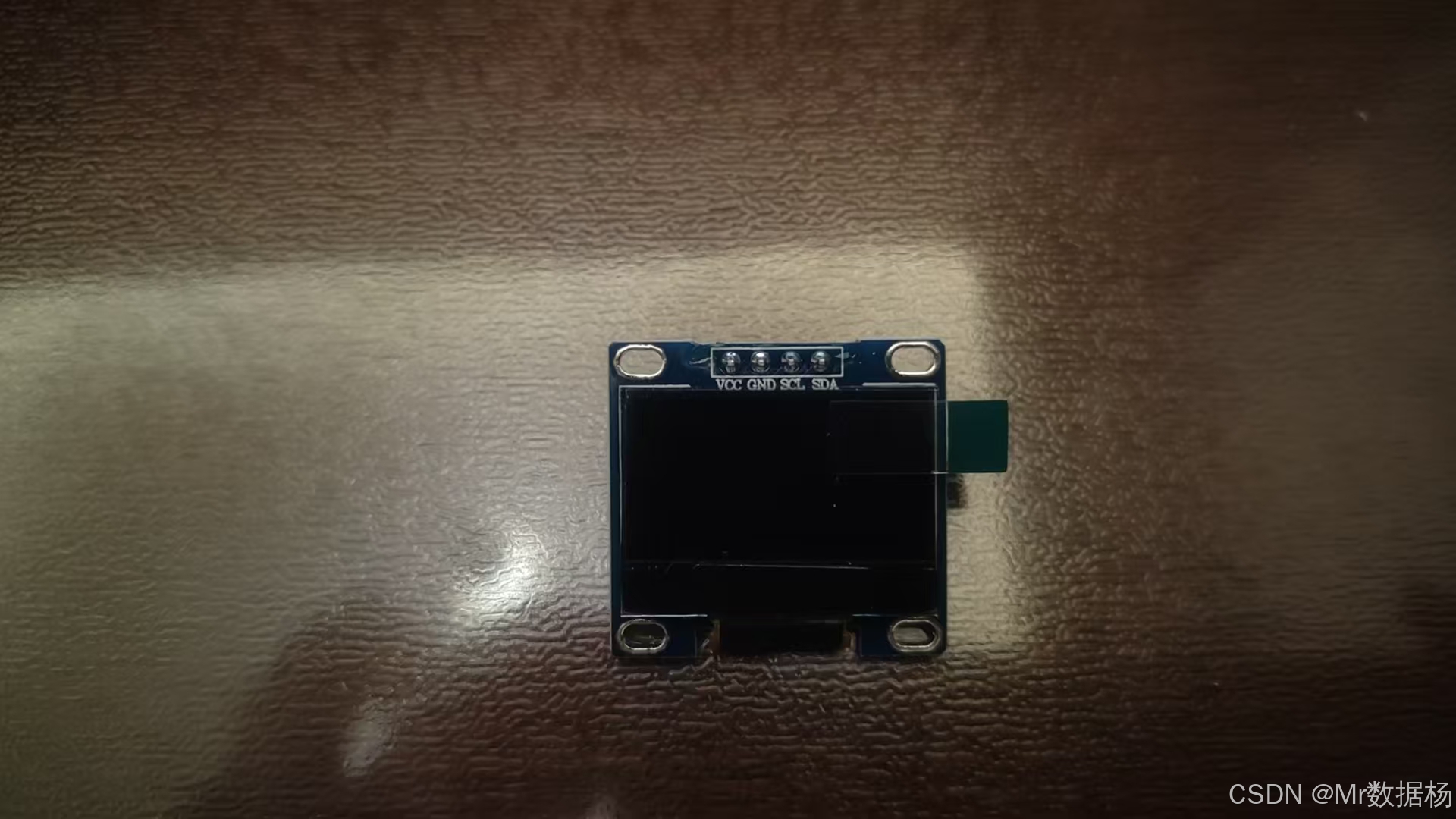

实验中使用的 OLED 模块如下。SSD1306 OLED 的优势是体积小、显示清晰、功耗较低，适合用作智能硬件项目中的状态面板。它不能像 LCD 那样直接显示复杂彩色图像，但非常适合显示文字、数值、进度条、图标和简单界面。

接线关系来自代码注释和常量定义。代码中 OLED_SCL = 6、OLED_SDA = 7，并在创建 I2C 对象时传入 scl=scl、sda=sda，因此可以确定 OLED 的 I2C 时钟线和数据线分别连接到 CanMV 的 IO6 与 IO7。OLED 地址设置为 0x3C，这是 SSD1306 模块中常见的 I2C 地址。

OLED 引脚	CanMV 引脚	代码变量	对应功能	说明
SCL	IO6	OLED_SCL = 6	I2C 时钟线	负责 I2C 通信时钟
SDA	IO7	OLED_SDA = 7	I2C 数据线	负责传输命令和显示数据
VCC	3.3V / 5V	无	OLED 电源	根据 OLED 模块标注选择供电电压
GND	GND	无	公共地	OLED 与开发板需要共地，保证通信电平基准一致
I2C 地址	0x3C	OLED_ADDR	OLED 设备地址	程序通过该地址向 SSD1306 发送命令和显存数据

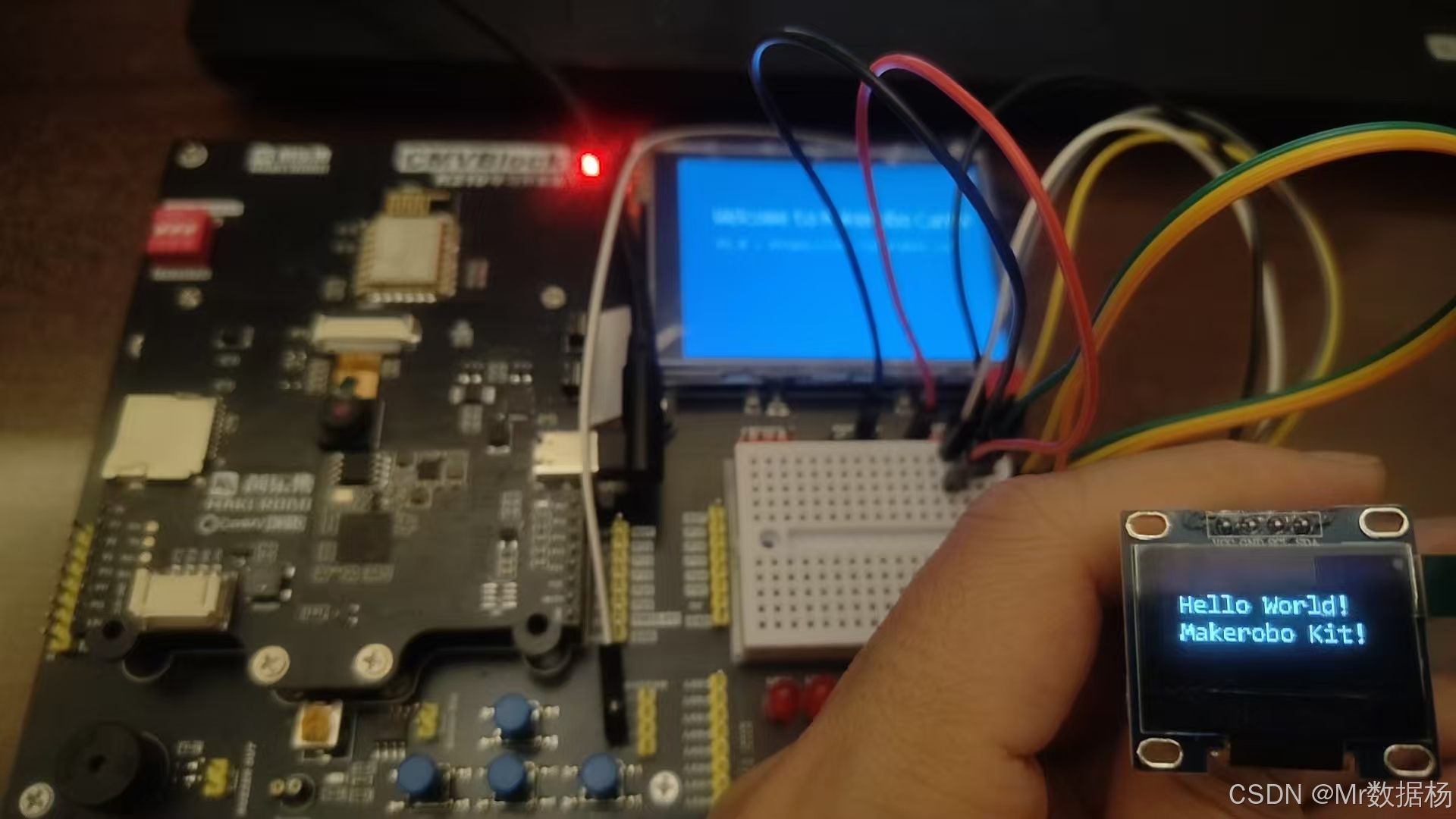

完成接线后的整体状态如下。运行程序后，OLED 会先显示启动界面和加载进度条，然后显示接线信息和屏幕参数，之后进入模拟状态面板循环刷新。若屏幕完全不亮，排查重点应优先放在供电、SCL/SDA 是否接反、I2C 地址是否正确，而不是直接修改显示页面函数。

实验现象	正常表现	异常提示
程序启动	OLED 显示 CanMV K210、OLED SSD1306 和启动进度条	完全不亮时检查 VCC、GND、SCL、SDA
基础信息页	屏幕显示 SCL、SDA、地址和尺寸	地址错误时屏幕可能无响应
状态面板页	显示温度、湿度、光照进度条、状态和计数编号	数据为模拟生成，不代表真实传感器数据
任务完成页	显示 Sensor Ready、Display Ready、System Running	文本显示错位时检查屏幕尺寸和坐标
滚动提示页	提示文本从右向左滚动	刷新过快或过慢可调整 time.sleep_ms(80)
手动停止	程序退出时清屏并关闭 OLED	如果强制断开电源，屏幕状态取决于最后一次刷新内容

软件代码

本实验代码围绕 SSD1306 OLED 的 I2C 驱动和图形显示展开。程序先定义屏幕尺寸、设备地址和接线引脚，再封装 SSD1306OLED 类，把初始化、命令发送、数据发送、清屏、文字、线条、矩形、进度条和标题栏等操作集中管理。主流程通过启动页、设备信息页、智能状态面板、任务完成页和滚动日志页，连续展示 OLED 在智能硬件项目中的常见显示方式。

软件环境	作用	检查重点
CanMV IDE	编辑、运行和调试 K210 程序	能识别开发板串口，并能运行基础 print() 测试
CanMV / MaixPy 固件	提供 machine.I2C 和 framebuf 等模块	固件环境需要支持当前 I2C 与 FrameBuffer 写法
USB 串口驱动	让电脑识别开发板串口	串口工具或 IDE 中能看到对应端口
machine.I2C	I2C 通信模块	能通过 IO6、IO7 与 OLED 通信
framebuf	图形缓冲模块	能绘制文本、线条、矩形和填充图形
time	延时模块	控制启动动画、面板刷新和滚动文本速度

#!/usr/bin/env python3
# -*- coding: utf-8 -*-

"""
CanMV K210 OLED SSD1306 综合显示 Demo

接线说明：
OLED SCL -> CanMV IO6
OLED SDA -> CanMV IO7
OLED VCC -> 3.3V / 5V
OLED GND -> GND

功能说明：
1. OLED 初始化
2. 文字显示
3. 居中文本
4. 进度条
5. 状态面板
6. 模拟传感器数据显示
7. 滚动提示信息
"""

import time
from machine import I2C
import framebuf


OLED_WIDTH = 128
OLED_HEIGHT = 64
OLED_ADDR = 0x3C

OLED_SCL = 6
OLED_SDA = 7


class SSD1306OLED:
    def __init__(self, scl=OLED_SCL, sda=OLED_SDA, width=OLED_WIDTH, height=OLED_HEIGHT, addr=OLED_ADDR):
        self.width = width
        self.height = height
        self.pages = height // 8
        self.addr = addr

        self.i2c = I2C(
            I2C.I2C0,
            mode=I2C.MODE_MASTER,
            freq=400000,
            scl=scl,
            sda=sda,
            addr_size=7
        )

        self.buffer = bytearray(self.width * self.pages)
        self.fb = framebuf.FrameBuffer(
            self.buffer,
            self.width,
            self.height,
            framebuf.MONO_VLSB
        )

        self.init_display()
        self.clear()

    def write_cmd(self, cmd):
        self.i2c.writeto_mem(self.addr, 0x00, bytes([cmd]), mem_size=8)

    def write_data(self, data):
        self.i2c.writeto_mem(self.addr, 0x40, data, mem_size=8)

    def init_display(self):
        init_cmds = [
            0xAE,        # 关闭显示
            0x20, 0x00,  # 水平寻址模式
            0x40,        # 设置显示起始行
            0xA1,        # 左右镜像
            0xC8,        # 上下扫描方向
            0x81, 0xFF,  # 对比度
            0xA6,        # 正常显示
            0xA8, 0x3F,  # 1/64 duty
            0xD3, 0x00,  # 显示偏移
            0xD5, 0x80,  # 显示时钟
            0xD9, 0xF1,  # 预充电周期
            0xDA, 0x12,  # COM 引脚配置
            0xDB, 0x40,  # VCOMH
            0x8D, 0x14,  # 电荷泵
            0xA4,        # 使用显存内容
            0xAF         # 开启显示
        ]

        for cmd in init_cmds:
            self.write_cmd(cmd)

    def show(self):
        self.write_cmd(0x21)
        self.write_cmd(0)
        self.write_cmd(self.width - 1)

        self.write_cmd(0x22)
        self.write_cmd(0)
        self.write_cmd(self.pages - 1)

        for i in range(0, len(self.buffer), 16):
            self.write_data(self.buffer[i:i + 16])

    def clear(self, refresh=True):
        self.fb.fill(0)
        if refresh:
            self.show()

    def power_on(self):
        self.write_cmd(0x8D)
        self.write_cmd(0x14)
        self.write_cmd(0xAF)

    def power_off(self):
        self.write_cmd(0x8D)
        self.write_cmd(0x10)
        self.write_cmd(0xAE)

    def contrast(self, value):
        if value < 0:
            value = 0
        if value > 255:
            value = 255

        self.write_cmd(0x81)
        self.write_cmd(value)

    def text(self, x, y, content, color=1):
        self.fb.text(str(content), x, y, color)

    def center_text(self, y, content, color=1):
        content = str(content)
        x = (self.width - len(content) * 8) // 2
        if x < 0:
            x = 0
        self.text(x, y, content, color)

    def line(self, x1, y1, x2, y2, color=1):
        self.fb.line(x1, y1, x2, y2, color)

    def rect(self, x, y, w, h, color=1):
        self.fb.rect(x, y, w, h, color)

    def fill_rect(self, x, y, w, h, color=1):
        self.fb.fill_rect(x, y, w, h, color)

    def progress_bar(self, x, y, w, h, value, max_value=100):
        if value < 0:
            value = 0
        if value > max_value:
            value = max_value

        fill_width = int((w - 2) * value / max_value)

        self.rect(x, y, w, h, 1)
        self.fill_rect(x + 1, y + 1, fill_width, h - 2, 1)

    def draw_header(self, title):
        self.fill_rect(0, 0, self.width, 12, 1)
        self.fb.text(str(title), 4, 2, 0)
        self.line(0, 13, self.width - 1, 13, 1)


def show_boot_screen(oled):
    oled.clear(False)
    oled.center_text(4, "CanMV K210")
    oled.center_text(20, "OLED SSD1306")
    oled.center_text(36, "System Boot")
    oled.rect(0, 54, 128, 10, 1)

    for value in range(0, 101, 5):
        oled.fill_rect(2, 56, int(124 * value / 100), 6, 1)
        oled.show()
        time.sleep_ms(50)

    time.sleep_ms(500)


def show_basic_info(oled):
    oled.clear(False)
    oled.draw_header("OLED DEMO")
    oled.text(0, 18, "SCL : IO6")
    oled.text(0, 28, "SDA : IO7")
    oled.text(0, 38, "ADDR: 0x3C")
    oled.text(0, 48, "SIZE: 128x64")
    oled.show()
    time.sleep_ms(2000)


def show_dashboard(oled, count, temp, humi, light, state):
    oled.clear(False)
    oled.draw_header("SMART PANEL")

    oled.text(0, 18, "TEMP:")
    oled.text(48, 18, str(temp) + " C")

    oled.text(0, 28, "HUMI:")
    oled.text(48, 28, str(humi) + " %")

    oled.text(0, 38, "LIGHT:")
    oled.progress_bar(48, 38, 76, 8, light, 100)

    oled.text(0, 52, "STATE:")
    oled.text(56, 52, state)

    oled.text(96, 18, "#" + str(count))
    oled.show()


def show_message_page(oled, title, line1, line2, line3):
    oled.clear(False)
    oled.draw_header(title)
    oled.text(0, 20, line1)
    oled.text(0, 32, line2)
    oled.text(0, 44, line3)
    oled.show()


def show_scroll_text(oled, message):
    text_width = len(message) * 8

    for x in range(128, -text_width, -4):
        oled.clear(False)
        oled.draw_header("LOG MESSAGE")
        oled.text(x, 28, message)
        oled.show()
        time.sleep_ms(80)


def loop(oled):
    show_boot_screen(oled)
    show_basic_info(oled)

    while True:
        for count in range(1, 31):
            temp = 24 + count % 8
            humi = 45 + count % 20
            light = (count * 7) % 100

            if light < 30:
                state = "LOW"
            elif light < 75:
                state = "NORMAL"
            else:
                state = "HIGH"

            show_dashboard(oled, count, temp, humi, light, state)
            time.sleep_ms(500)

        show_message_page(
            oled,
            "TASK DONE",
            "Sensor Ready",
            "Display Ready",
            "System Running"
        )
        time.sleep_ms(2000)

        show_scroll_text(oled, "CanMV OLED display demo is running...")


if __name__ == "__main__":
    oled = None

    try:
        oled = SSD1306OLED()
        loop(oled)
    except KeyboardInterrupt:
        print("OLED demo stopped")
    except Exception as e:
        print("OLED demo error:", e)
    finally:
        if oled:
            oled.clear()
            oled.power_off()

这段代码可以分成硬件参数配置、OLED 驱动类、页面显示函数和主循环调度几个部分。OLED_WIDTH、OLED_HEIGHT、OLED_ADDR、OLED_SCL、OLED_SDA 是整块屏幕的基础参数。128x64 表示 OLED 的显示区域为 128 列、64 行，0x3C 是程序访问 OLED 的 I2C 设备地址，IO6 和 IO7 分别承担 SCL 与 SDA。把这些参数独立写成常量，后续更换屏幕尺寸、I2C 地址或接线引脚时，不需要在代码中到处查找。

SSD1306OLED 类负责底层显示控制。构造函数中创建 I2C 主机对象，通信频率设置为 400kHz；buffer 保存屏幕显存数据；FrameBuffer 把这块字节数组包装成可以绘图的画布。init_display() 负责发送 SSD1306 初始化命令，show() 负责把缓冲区内容发送到 OLED。这样一来，页面函数只需要调用 text()、rect()、fill_rect()、progress_bar() 等方法，不需要直接处理底层 I2C 数据。

函数名	功能	对应现象
__init__()	初始化 OLED 驱动对象	创建 I2C、显存缓冲区和 FrameBuffer，并启动 OLED
write_cmd()	发送 SSD1306 控制命令	设置显示模式、地址范围、对比度、电源状态等
write_data()	发送 OLED 显示数据	把缓冲区中的图形内容写入屏幕
init_display()	初始化屏幕参数	OLED 从上电状态进入正常显示状态
show()	刷新屏幕内容	内存中的文字和图形真正显示到 OLED 上
clear()	清空画面	OLED 显示区域被清空，可选择是否立即刷新
power_on()	打开屏幕显示	OLED 恢复显示输出
power_off()	关闭屏幕显示	OLED 熄屏，适合停止程序或低功耗场景
contrast()	设置屏幕对比度	改变 OLED 显示亮度强弱
text()	绘制文本	在指定坐标显示字符串
center_text()	居中显示文本	启动画面中的标题居中显示
progress_bar()	绘制进度条	根据数值显示光照进度或启动进度
draw_header()	绘制顶部标题栏	形成统一的页面头部样式
show_boot_screen()	显示启动页	屏幕显示系统启动文字和加载进度条
show_basic_info()	显示基础信息页	显示 SCL、SDA、地址和屏幕尺寸
show_dashboard()	显示状态面板	显示温度、湿度、光照进度、状态和计数编号
show_message_page()	显示消息页面	显示任务完成和系统运行提示
show_scroll_text()	显示滚动文本	提示信息从右向左滚动
loop()	主程序循环	持续刷新启动页、信息页、状态面板和滚动日志

主流程中，程序先创建 SSD1306OLED() 对象，再显示启动界面和基础信息页。进入循环后，程序用 count 模拟运行次数，用简单表达式生成温度、湿度和光照数据。light 数值会被判断成 LOW、NORMAL、HIGH 三种状态，并在面板中通过进度条和状态文本显示出来。这里的数据虽然是模拟生成，但页面结构可以直接迁移到真实传感器项目中，只需要把 temp、humi、light 的来源替换成传感器读取结果即可。

滚动文本函数 show_scroll_text() 展示了 OLED 显示中常见的信息提示方式。它根据字符串长度计算文本宽度，再让 x 坐标从屏幕右侧逐步移动到屏幕左侧之外。每移动一次就清屏、绘制标题、绘制文本、刷新屏幕，最终形成横向滚动效果。这个写法适合显示较长日志、联网状态、任务提示或设备运行说明。

扩展应用

OLED 显示实验的排查重点集中在供电、I2C 接线、设备地址、初始化命令和刷新逻辑。屏幕不亮时，不应只检查显示函数，而要先确认通信链路是否建立；画面错位或不刷新时，需要检查分辨率、缓冲区、地址范围和 show() 调用位置。

问题现象	可能原因	处理思路
OLED 完全不亮	供电异常、SCL/SDA 接反、I2C 地址不匹配	检查 VCC 和 GND，确认 SCL 接 IO6、SDA 接 IO7，常见地址为 0x3C，部分模块可能为 0x3D
程序运行但屏幕无内容	初始化命令未正确发送、show() 未执行	确认 init_display() 被调用，绘制内容后需要调用 oled.show() 刷新
屏幕显示乱码或错位	分辨率参数、扫描方向或寻址方式不匹配	核对 OLED 是否为 128x64 SSD1306，必要时调整初始化命令中的镜像和扫描方向
文字超出屏幕	内容长度超过 128 像素宽度	英文字符按约 8 像素宽度估算，较长文本适合使用滚动显示
中文无法正常显示	framebuf.text() 默认更适合英文、数字和简单符号	需要显示中文时，应额外准备中文字库或点阵绘制函数
进度条显示异常	数值超出范围或宽度计算不合理	progress_bar() 已限制数值范围，调用时建议让 value 与 max_value 保持一致
刷新时画面闪烁	清屏和全屏刷新频率较高	降低刷新频率，或只在数据变化明显时刷新页面
停止程序后屏幕未熄灭	程序没有进入 finally 收尾逻辑，或被强制断电	正常通过 IDE 停止运行时，代码会调用 clear() 和 power_off()
模拟数据显示不是真实环境数据	当前代码没有接入真实传感器	将 temp、humi、light 替换为真实传感器读取值，显示函数可以继续复用

OLED 综合显示实验的价值不只在于让屏幕亮起来，更重要的是建立"设备状态可视化"的编程思维。很多硬件项目都需要一个轻量显示界面，用来展示运行状态、连接信息、采集数据、任务进度和异常提醒。当前代码已经把底层驱动、基础绘图和页面展示拆开，后续接入真实传感器、网络通信或 AI 识别结果时，只需要修改数据来源，显示层可以继续复用。

应用场景	实现思路	可扩展能力
设备启动界面	使用 show_boot_screen() 显示系统名称和加载进度条	可扩展固件版本、设备编号、初始化状态检测
智能环境面板	将模拟温湿度和光照替换为真实传感器数据	后续可接入 DHT、光敏、电压采集等模块
任务状态显示	使用 show_message_page() 展示任务完成、系统运行、模块就绪等信息	可扩展为模型推理结果、采集任务状态、自动化流程状态
调试信息输出	将串口日志中的关键状态同步显示到 OLED	可减少对电脑串口工具的依赖，方便离线调试
进度类界面	使用 progress_bar() 显示进度、亮度、占比或信号强度	可扩展为联网进度、文件处理进度、采样完成度
滚动通知栏	使用 show_scroll_text() 显示较长提示信息	可用于显示设备日志、联网状态、报警信息或教学提示
AI 硬件交互界面	把识别结果、置信度、类别名称显示到 OLED	摄像头识别、目标检测属于后续课程可扩展方向

从工程结构看，这份代码已经具备模块化项目的雏形。SSD1306OLED 类负责屏幕驱动，页面函数负责界面布局，主循环负责数据更新和页面调度。新增页面时，不需要重新编写 I2C 通信和初始化代码，只需要继续组合 text()、rect()、fill_rect()、progress_bar() 等基础方法。新增真实传感器时，也不需要重写显示逻辑，只要把模拟数据替换成真实采样值，就能形成完整的"采集---处理---显示"流程。

总结

本实验通过 CanMV K210 开发板驱动 SSD1306 OLED 屏幕，完成了初始化、文本绘制、居中显示、进度条、状态面板、模拟数据显示和滚动文本等综合效果。代码涉及 I2C 通信、OLED 地址、显存缓冲区、FrameBuffer 绘图、类封装、页面函数、循环刷新和状态判断等核心能力。屏幕上看到的每一行文字和每一个进度条，本质上都是程序先在内存中组织画面，再通过 I2C 总线发送到 OLED 的结果。

这类实验非常适合作为智能硬件显示课程的基础案例。串口日志只能面向开发调试，OLED 面板则能让设备具备独立展示能力。后续课程可以在这套结构上继续扩展真实温湿度采集、光照检测、按键切换页面、蜂鸣器报警、摄像头 AI 识别结果显示、网络状态提示和 Web 远程控制等功能。理解了 I2C 通信、缓冲区绘图和页面封装之后，很多智能硬件项目都可以从"能运行"进一步升级到"能展示、能反馈、能交互"。
