OpenCV联合C++/Qt 学习笔记(二十二)----相机模型与投影及单目相机标定

一、相机模型与投影

1、单目相机模型

1.1.1 单目相机成像原理

现实中的相机本质上可以看成一个：

• 小孔成像模型（Pinhole Camera Model）
• 即：光线通过一个针孔投影到成像平面上

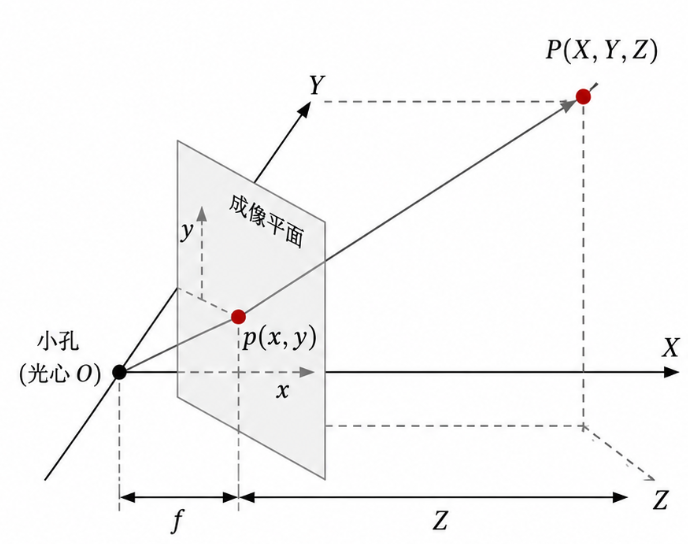

1.1.2 小孔成像模型

设：空间三维点：P(X,Y,Z) 成像点：p(x,y) 焦距：f

根据相似三角形关系：，

可以发现：

• 距离相机越远（Z越大）
• 成像越小

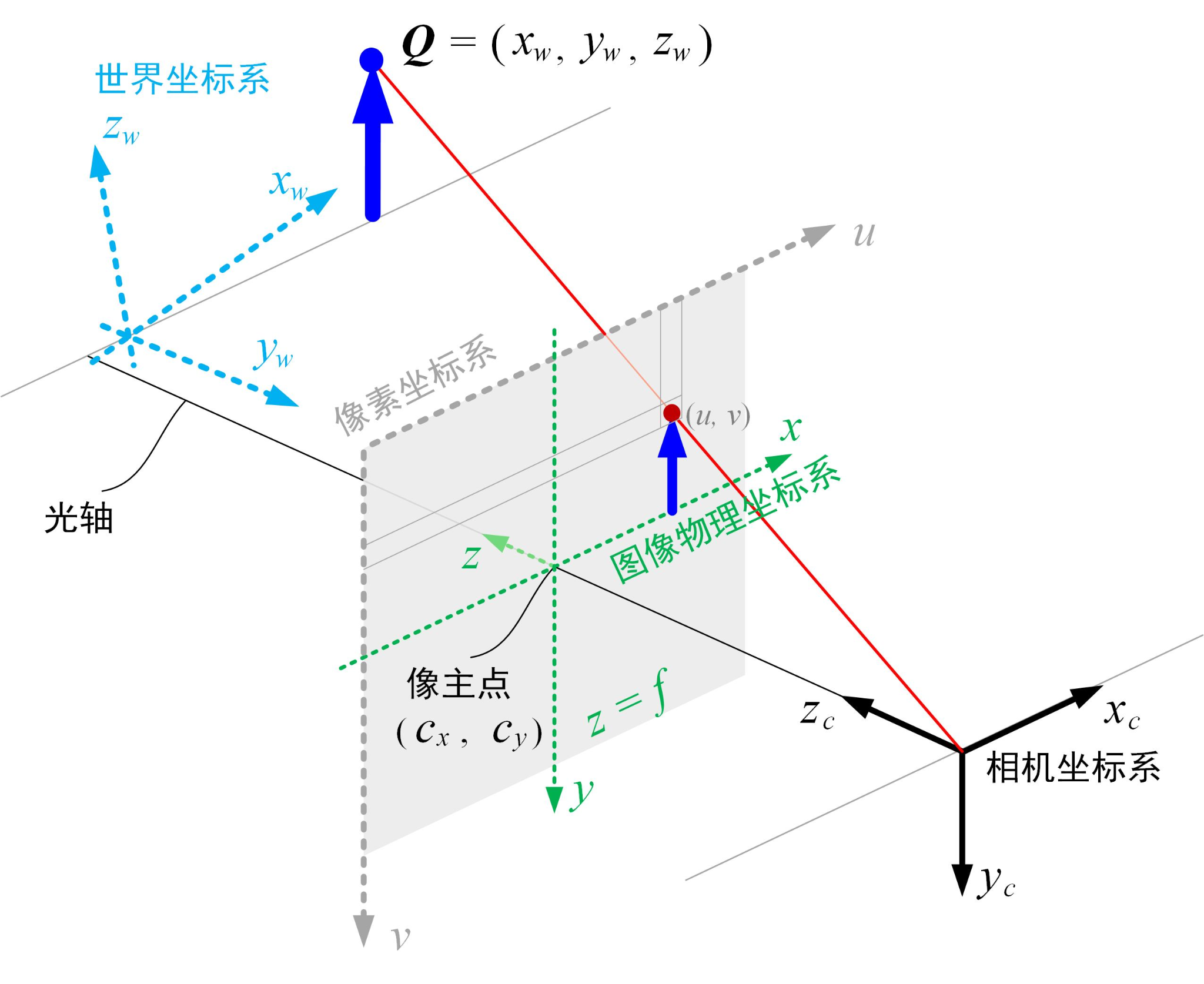

1.1.3 相机坐标系

（1）世界坐标系

用于描述真实世界中的物体位置：

（2）相机坐标系

以相机光心为原点：

• Z轴：朝前
• X轴：向右
• Y轴：向下

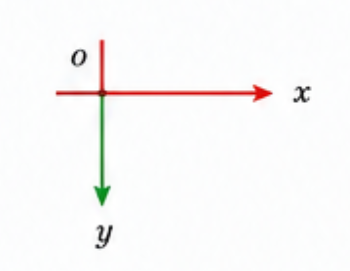

（3）图像坐标系

单位通常为：

• mm
• 或物理长度

成像平面中心一般为原点。

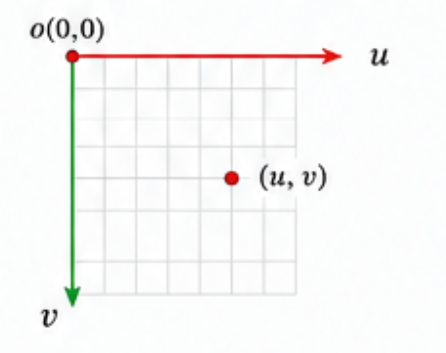

（4）像素坐标系

OpenCV 最终使用的是像素坐标：(u,v)

• 左上角为原点
• u向右
• v向下

1.1.4 相机内参

相机从"物理成像平面"转换到"像素坐标"时，需要内参矩阵。

相机内参矩阵：

：水平方向焦距（单位：像素）

：垂直方向焦距（单位：像素）

，：主点坐标（光轴中心），即相机光轴与图像平面的交点，通常接近图像中心

内参矩阵作用：将"归一化成像平面坐标"转换为"像素坐标"。

1.1.5 单目相机完整投影模型

世界坐标 → 相机坐标：

相机坐标 → 成像平面：，

成像平面 → 像素坐标：，

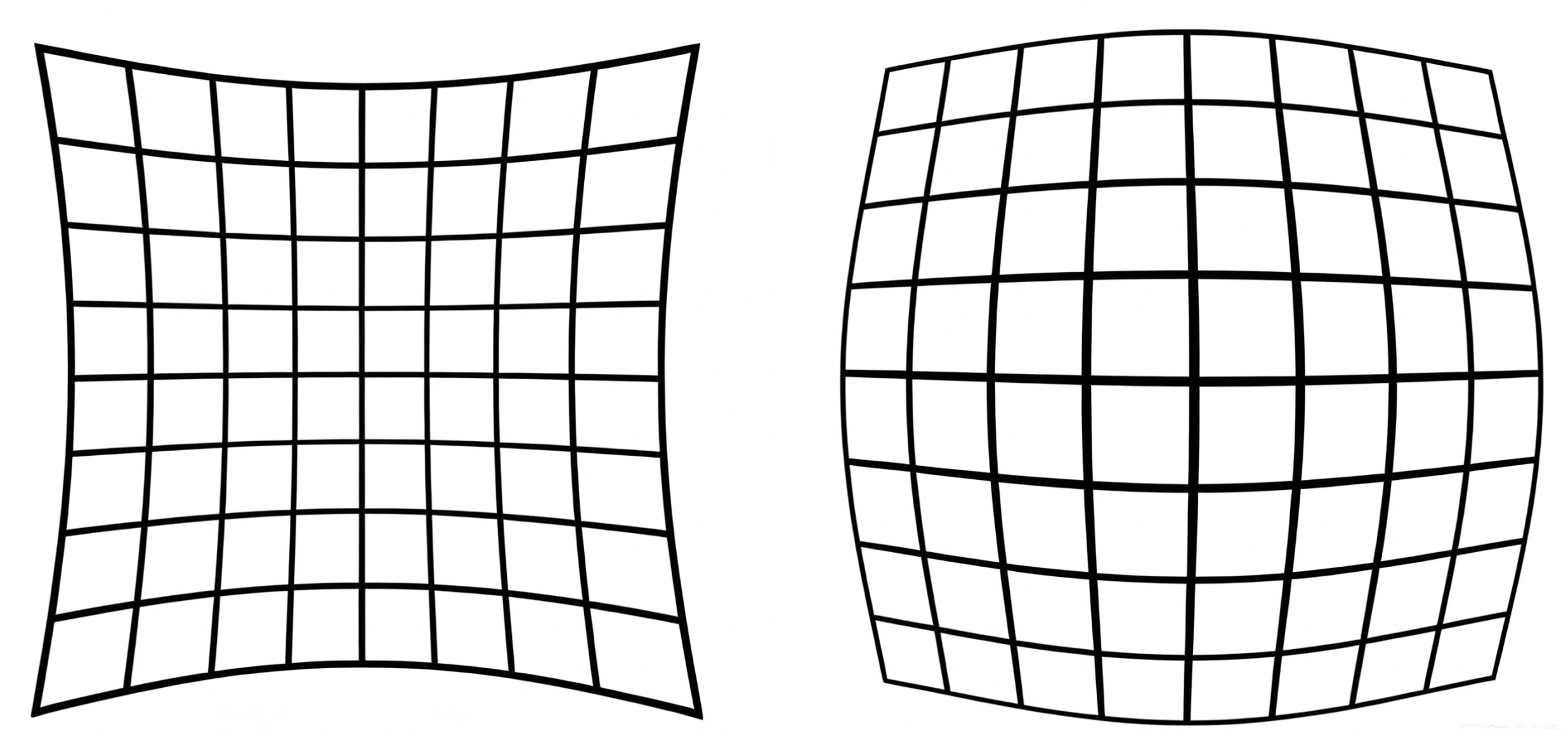

2、相机畸变

相机畸变是指：真实镜头成像时，图像发生几何变形的现象。

畸变数学表示：

3、模型投影函数

/* 用途：用于将三维空间中的点，根据相机参数投影到二维图像平面中。 */
void cv::projectPoints( InputArray objectPoints,
                                 InputArray rvec, InputArray tvec,
                                 InputArray cameraMatrix, InputArray distCoeffs,
                                 OutputArray imagePoints,
                                 OutputArray jacobian = noArray(),
                                 double aspectRatio = 0 );
/*
objectPoints：世界坐标系中3D点的三位坐标，可以是Point3f或Point3d类型
rvec：旋转向量，表示世界坐标系到相机坐标系的旋转关系
tvec：平移向量，表示世界坐标系到相机坐标系的平移关系
cameraMatrix：相机内参矩阵，即相机标定得到的K矩阵
distCoeffs：相机畸变系数，用于描述镜头畸变，对应畸变参数[k1, k2, p1, p2, k3]
imagePoints：输出投影后的二维图像坐标点
jacobian：输出雅可比矩阵，一般用于优化计算，默认情况下不使用
aspectRatio：固定纵横比参数，默认值为0，表示不固定比例
*/

4、示例代码

    /*输入计算得到的内参矩阵和畸变矩阵*/
    Mat cameraMatrix = (Mat_<float>(3, 3) << 532.016297, 0, 332.172519,
        0, 531.565159, 233.388075,
        0, 0, 1);
    Mat distCoeffs = (Mat_<float>(1, 5) << -0.285188, 0.080097, 0.001274,
        -0.002415, 0.106579);
    /*第一张图像相机坐标系与世界坐标系之间的关系*/
    Mat rvec = (Mat_<float>(1, 3) << -1.977853, -2.002220, 0.130029);
    Mat tvec = (Mat_<float>(1, 3) << -26.88155, -42.79936, 159.19703);
    /*生成第一张图像中内角点的三维世界坐标*/
    Size boardSize = Size(9, 6);
    Size squareSize = Size(10, 10);/*棋盘格每个方格的真实尺寸*/
    vector<Point3f> PointSets;
    for (int j = 0; j < boardSize.height; j++)
    {
        for (int k = 0; k < boardSize.width; k++)
        {
            Point3f realPoint;
            /*假设标定版为世界坐标系的z平面，即z=0*/
            realPoint.x = j * squareSize.width;
            realPoint.y = k * squareSize.height;
            realPoint.z = 0;
            PointSets.push_back(realPoint);
        }
    }
    /*根据三维坐标和相机与世界坐标系时间的关系估计内角点像素坐标*/
    vector<Point2f> imagePoints;
    projectPoints(PointSets, rvec, tvec, cameraMatrix, distCoeffs, imagePoints);
    for (int i = 0; i < imagePoints.size(); i++)
    {
        cout << to_string(i) << ": " << imagePoints[i] << endl;
    }
    waitKey(0);

二、单目相机标定

1、单目标定原理简介

2.1.1 标定的本质问题

单目相机标定的核心目标是：已知三维空间点与其二维图像点的对应关系，求解相机的内参与外参，以及畸变参数。 本质上是一个参数反求问题。

2.1.2 标定输入与输出

（1）输入数据（已知量）

单目标定依赖于多组 3D--2D 对应点：

• 三维点（世界坐标系）
  • 标定板上角点的真实物理坐标
  • 通常设定在 Z = 0 平面（棋盘格平面）
• 二维点（图像坐标系）
  • 图像中检测到的角点像素坐标

（2）输出参数（未知量）

标定求解以下相机参数：

• 内参矩阵 K：
• 畸变参数：通常包括径向畸变：k1,k2,k3，切向畸变：p1,p2
• 外参（每张图像一组）：旋转向量：rvec，平移向量：tvec

2.1.3 标定的数学本质

单目标定可以抽象为一个优化问题：

：第 i 张图像第 j 个角点的实际像素坐标

：通过相机模型投影得到的像素坐标

K：内参矩阵

D：畸变参数

，：第 i 张图像外参

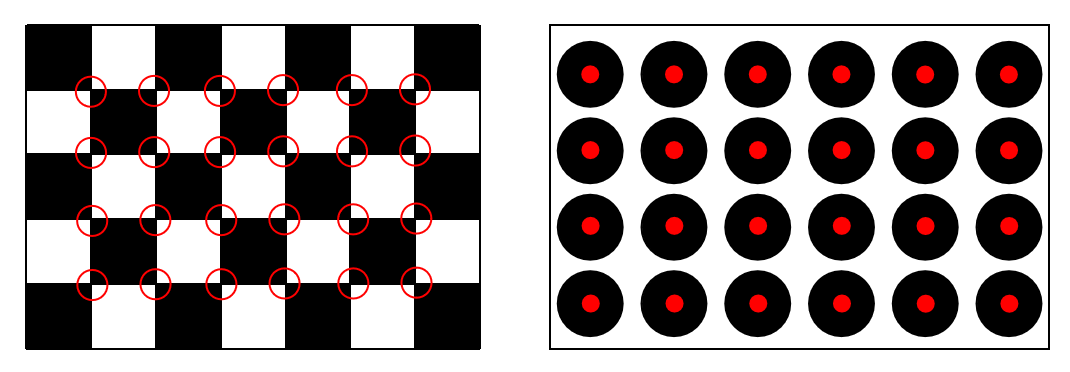

2、标定版角点提取

• 标定版角点提取

/* 返回值：bool类型，true表示成功检测到完整棋盘角点，false表示检测失败
   用途：用于检测棋盘格标定板中的内角点位置，是相机标定流程中的关键步骤 */
bool cv::findChessboardCorners( InputArray image, Size patternSize,
        OutputArray corners,
        int flags = CALIB_CB_ADAPTIVE_THRESH + CALIB_CB_NORMALIZE_IMAGE );
/*
image：含有棋盘标定板的图像，图像必须是CV_8U的灰度图像或者彩色图像
patternSize：棋盘格内角点数量，Size(cols, rows)，指"每行/每列内角点数"，不是方格数
corners：输出检测到的角点坐标，按棋盘扫描顺序排列的2D点集
flags：检测算法标志位，用于提升检测稳定性，
    常见选项包括：
       CALIB_CB_ADAPTIVE_THRESH：使用自适应阈值处理图像
       CALIB_CB_NORMALIZE_IMAGE：归一化图像增强对比度
       CALIB_CB_FILTER_QUADS：过滤不符合四边形结构的区域
       CALIB_CB_FAST_CHECK：快速初步检测（提高速度，可能降低准确性）
*/

• 圆形标定板中心提取

/* 返回值：bool类型，true表示成功检测到完整圆点阵列，false表示检测失败
   用途：用于检测圆点标定板中的圆心位置，是相机标定中的重要函数之一。 */
bool cv::findCirclesGrid( InputArray image, Size patternSize,
                            OutputArray centers, int flags,
                            const Ptr<FeatureDetector> &blobDetector,
                            const CirclesGridFinderParameters& parameters);
/*
image：输入含有圆形网格的图像，图像必须是CV_8U的灰度图像或者彩色图像
patternSize：圆点阵列的尺寸，Size(cols, rows)，表示每行和每列圆形的数目
centers：输出检测到的圆心坐标，按照圆点阵列顺序排列
flags：圆点阵列检测方式标志，常见取值：
       CALIB_CB_SYMMETRIC_GRID：对称圆点阵列
       CALIB_CB_ASYMMETRIC_GRID：非对称圆点阵列
       CALIB_CB_CLUSTERING：使用聚类提高复杂场景鲁棒性
blobDetector：Blob检测器，用于检测图像中的圆形区域，一般使用SimpleBlobDetector
parameters：圆点阵列搜索参数，用于控制圆点搜索过程中的细节配置
*/

• 角点位置优化

/* 返回值：bool类型，true表示角点优化成功，false表示优化失败
   用途：用于对棋盘格等四边形结构角点进行亚像素级精确优化。
   该函数会根据角点附近的灰度变化，对原始角点位置进行进一步精细调整，
   从而获得更高精度的角点坐标 */
bool cv::find4QuadCornerSubpix( InputArray img,
                            InputOutputArray corners,
                            Size region_size );
/*
img：计算处内角点的图像
corners：输入和输出角点坐标，输入为初始检测到的角点，输出为亚像素级精确角点坐标
region_size：角点搜索区域大小，表示在角点周围进行亚像素优化的邻域窗口尺寸

*/

• 绘制内角点提取结果

/* 用途：用于在图像中可视化显示棋盘格角点检测结果。
       该函数会在检测到的角点位置绘制彩色圆点和连接关系，方便观察：
       1、棋盘格是否检测成功
       2、角点顺序是否正确
       3、角点定位是否准确 */
void cv::drawChessboardCorners( InputOutputArray image, Size patternSize,
                            InputArray corners, bool patternWasFound );
/*
image：需要绘制角点的目标图像，必须是CV_8U的彩色图像
patternSize：棋盘格内角点数量，Size(cols, rows)，表示每行和每列内角点个数
corners：检测得到的棋盘格角点坐标集合，通常来自findChessboardCorners()
patternWasFound：棋盘格是否成功检测到的标志，true表示检测成功，false表示检测失败
*/

• 相机标定函数

/* 返回值：重投影误差（RMS误差），数值越小，标定结果通常越准确
   用途：用于根据多张标定板图像，计算相机的内参、畸变参数以及外参。 */
double cv::calibrateCamera( InputArrayOfArrays objectPoints,
                InputArrayOfArrays imagePoints, Size imageSize,
                InputOutputArray cameraMatrix, InputOutputArray distCoeffs,
                OutputArrayOfArrays rvecs, OutputArrayOfArrays tvecs,
                int flags = 0, TermCriteria criteria = TermCriteria(
                TermCriteria::COUNT + TermCriteria::EPS, 30, DBL_EPSILON) );
/*
objectPoints：世界坐标系中的三维点集合，通常为棋盘格内角点的三维坐标
imagePoints：图像坐标系中的二维点集合，通常为棋盘格内角点在图像中的二维坐标
imageSize：输入图像尺寸，即图像宽度和高度
cameraMatrix：相机的内参矩阵，即相机标定后的K矩阵
distCoeffs：相机的畸变系数矩阵，包括径向畸变和切向畸变参数
rvecs：每张标定图像相机坐标系与世界坐标系之间对应的旋转向量
tvecs：每张标定图像相机坐标系与世界坐标系之间对应的平移向量
flags：相机标定控制标志，用于指定优化方式、固定参数等设置
criteria：迭代终止条件，用于控制优化迭代次数和精度
*/

3、示例代码

    QString imgPath = QApplication::applicationDirPath() + "/Images";
    cv::String s_imgPath = imgPath.toLocal8Bit().data();
    /*读取所有图像*/
    vector<Mat> imgs;
    string imageName;
    ifstream fin(s_imgPath + "/calibdata.txt");

    while (getline(fin, imageName))
    {
        string fullPath = s_imgPath + "/" + imageName;

        cv::Mat img = cv::imread(fullPath);/*left01.jpg left02.jpg left03.jpg left04.jpg*/

        if (img.empty())
        {
            qDebug() << "读取失败:" << QString::fromStdString(fullPath);
            continue;
        }
        imgs.push_back(img);
    }

    Size board_size = Size(9, 6);/*方格标定板内角点数目（行，列）*/
    vector<vector<Point2f>> imgPoints;
    for (int i = 0; i < imgs.size(); i++)
    {
        Mat img1 = imgs[i];
        Mat gray1;
        cvtColor(img1, gray1, COLOR_BGR2GRAY);
        vector<Point2f> img1_points;
        findChessboardCorners(gray1, board_size, img1_points);/*计算方格标定板角点*/
        find4QuadCornerSubpix(gray1, img1_points, Size(5, 5));/*细化方格标定板角点坐标*/
        bool pattern = true;
        drawChessboardCorners(img1, board_size, img1_points, pattern);
        imshow("img1", img1);
        waitKey(0);
        imgPoints.push_back(img1_points);
    }

    /*生成棋盘格每个内角点的空间三维坐标*/
    Size squareSize = Size(10, 10);/*棋盘格每个方格的真实尺寸*/
    vector<vector<Point3f>> objectPoints;
    for (int i = 0; i < imgPoints.size(); i++)
    {
        vector<Point3f> tempPointSet;
        for (int j = 0; j < board_size.height; j++)
        {
            for (int k = 0; k < board_size.width; k++)
            {
                Point3f realPoint;
                /*假设标定板为世界坐标系的z平面，即z=0*/
                realPoint.x = j * squareSize.width;
                realPoint.y = k * squareSize.height;
                realPoint.z = 0;
                tempPointSet.push_back(realPoint);
            }
        }
        objectPoints.push_back(tempPointSet);
    }
    /*初始化每幅图像中的角点数量，假定每幅图像中都可以看到完整的标定板*/
    //vector<int> point_number;
    //for (int i = 0; i < imgPoints.size(); i++)
    //{
    //    point_number.push_back(board_size.width * board_size.height);
    //}
    /*图像尺寸*/
    Size imageSize;
    imageSize.width = imgs[0].cols;
    imageSize.height = imgs[0].rows;

    Mat cameraMatrix = Mat(3, 3, CV_32FC1, Scalar::all(0));/*摄像机内参矩阵*/
    Mat distCoeffs = Mat(1, 5, CV_32FC1, Scalar::all(0));/*摄像机的5个畸变系数，k1,k2,p1,p2,k3*/
    vector<Mat> rvecs;/*每幅图像的旋转向量*/
    vector<Mat> tvecs;/*每幅图像的平移向量*/
    calibrateCamera(objectPoints, imgPoints, imageSize, cameraMatrix, distCoeffs, rvecs, tvecs, 0);
    cout << "cameraMatrix: " << endl << cameraMatrix << endl;
    cout << "distCoeffs: " << endl << distCoeffs << endl;
    waitKey(0);
    destroyAllWindows();
