OpenCV联合C++/Qt 学习笔记(二十四)----差值法检测移动物体、稠密光流法跟踪移动物体及稀疏光流法跟踪移动物体

一、差值法检测移动物体

1、差值法原理

核心思想：

通过比较两帧或多帧图像之间的像素变化，提取发生运动的区域。

基本思想：

当摄像机固定时：

静止背景区域像素变化很小

运动目标区域像素变化较大

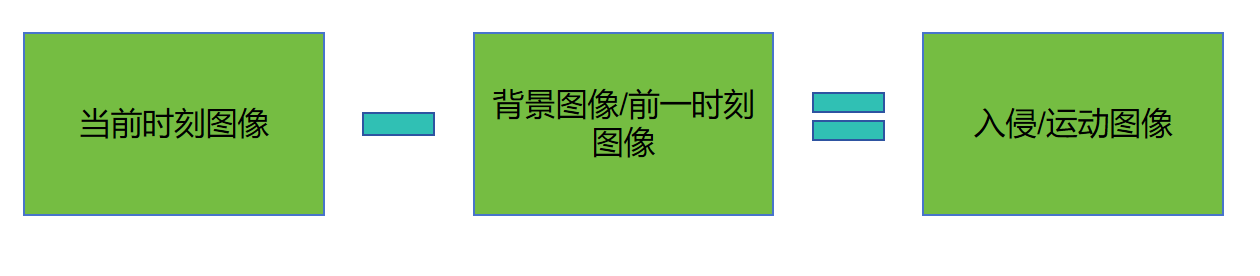

因此：将当前帧与参考帧做差，若某区域差值较大，则认为该区域存在运动物体。

两帧差分法：

最常见的方法：

设：当前帧：，前一帧：

则差分图像：

其中：

：差值结果

差值越大，说明变化越明显

二值化处理：

为了提取运动区域，需要设置阈值：

其中：

T：阈值

1：运动区域

0：背景区域

形态学优化：

由于差分后容易产生噪声，需要进行：

腐蚀（去小噪点）

膨胀（填充目标）

开运算

闭运算

提高目标完整性。

三帧差分法

两帧差分容易出现：

目标空洞

拖影

不完整轮廓

因此引入三帧差分：

分别计算：

当前帧与前一帧

前一帧与前前帧

再对结果进行逻辑与运算：

Result = D1 AND D2

2、相关函数

cpp 复制代码

/* 用途：用于计算两幅图像之间对应像素的绝对差值。
       对于每个像素：dst(x,y)=|src1(x,y)-src2(x,y)| */
void cv::absdiff(InputArray src1, InputArray src2, OutputArray dst);
/*
src1：输入图像1，可以是灰度图像或彩色图像
src2：输入图像2，尺寸、通道数和数据类型必须与src1相同
dst：输出图像，保存两个输入图像对应像素的绝对差值结果
*/

3、示例代码

cpp 复制代码

    QString videoPath = QApplication::applicationDirPath() + "/Videos/box.mp4";
    cv::String s_videoPath = videoPath.toLocal8Bit().data();
    VideoCapture capture(s_videoPath);
    if (!capture.isOpened())
    {
        qDebug() << "视频文件加载失败, 视频文件路径: " << QString::fromStdString(s_videoPath);
        return;
    }
    /*输出视频相关信息*/
    int fps = capture.get(CAP_PROP_FPS);
    int width = capture.get(CAP_PROP_FRAME_WIDTH);
    int height = capture.get(CAP_PROP_FRAME_HEIGHT);
    int num_of_frames = capture.get(CAP_PROP_FRAME_COUNT);
    cout << "width: " << width << " height: " << height << " fps: " << fps << " num_of_frames: " << num_of_frames << endl;

    /*读取视频中第一帧图像作为前一帧图像，并进行灰度化*/
    Mat preFrame, preGray;
    capture.read(preFrame);
    cvtColor(preFrame, preGray, COLOR_BGR2GRAY);
    /*对图像进行高斯滤波，减少噪声干扰*/
    GaussianBlur(preGray, preGray, Size(0, 0), 15);

    Mat binary;
    Mat frame, gray;
    /*形态学操作的矩形模板*/
    Mat k = getStructuringElement(MORPH_RECT, Size(7, 7), Point(-1, -1));

    while (true)
    {
        /*视频中所有图像处理完后退出循环*/
        if (!capture.read(frame))
        {
            break;
        }
        /*对当前帧进行灰度化*/
        cvtColor(frame, gray, COLOR_BGR2GRAY);
        GaussianBlur(gray, gray, Size(0, 0), 15);

        /*计算当前帧与前一帧的差值的绝对值*/
        absdiff(gray, preGray, binary);
        /*对计算结果二值化并进行开运算，减少噪声的干扰*/
        threshold(binary, binary, 10, 255, THRESH_BINARY | THRESH_OTSU);
        morphologyEx(binary, binary, MORPH_OPEN, k);
        /*显示处理结果*/
        imshow("input", frame);
        imshow("result", binary);
        /*将当前帧变成前一帧，准备下一个循环,注释掉这行代码为固定背景*/
        //gray.copyTo(preGray);

        /*5毫秒延时判断是否退出程序，按ESC键退出*/
        char c = waitKey(5);
        if (c == 27)
        {
            break;
        }
    }
    waitKey(0);

二、稠密光流法跟踪移动物体

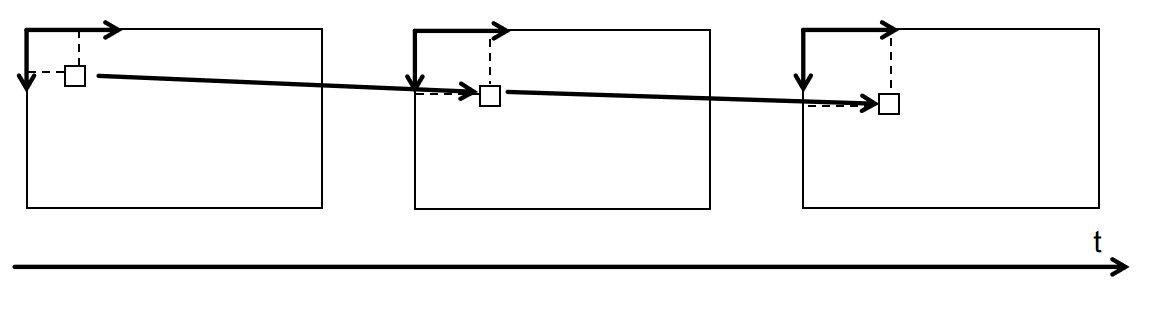

1、光流法原理介绍

三个前提假设：

同一个物体在图像中对应的像素亮度不变

要求两帧图像必须具有较小的运动

区域运动具有一致性

流光法公式表示：

泰勒展开：

消去：

两边同时除以：

令：，这里的u，v不再是像素坐标，而是x，y方向的移动速度

得到经典光流约束方程：

2、稠密光流法函数

cpp 复制代码

/* 用途：用于计算两帧图像之间的稠密光流（Dense Optical Flow）。
    该函数能够估计图像中每个像素点的运动方向与位移。
    Farneback光流法属于：稠密光流算法。
    即："所有像素"都会计算运动向量 */
void cv::calcOpticalFlowFarneback( InputArray prev, InputArray next,
                                    InputOutputArray flow,
                                    double pyr_scale, int levels, int winsize,
                                    int iterations, int poly_n, double poly_sigma,
                                    int flags );
/*
prev：前一帧图像，必须为CV_8UC1单通道灰度图像
next：当前帧图像，必须与prev具有相同尺寸和数据类型
flow：输出稠密光流结果，数据类型为CV_32FC2，每个像素包含：
        flow(x,y)[0]：X方向位移
        flow(x,y)[1]：Y方向位移
pyr_scale：图像金字塔缩放比例，一般取0.5，表示每层缩小为上一层的一半
levels：金字塔层数，层数越多，能检测更大运动
winsize：均值窗口大小，值越大越平滑，抗噪能力越强，但细节可能减少
iterations：每层金字塔迭代次数，次数越多精度越高，但计算速度变慢
poly_n：在每个像素中找到多项式展开的像素邻域大小，常用5或7
poly_sigma：高斯标准差，用于平滑导数
flags：算法控制标志，常见参数包括：
        OPTFLOW_USE_INITIAL_FLOW：使用输入flow作为初始光流
        OPTFLOW_FARNEBACK_GAUSSIAN：使用高斯窗口替代均值窗口
*/

3、示例代码

cpp 复制代码

    QString videoPath = QApplication::applicationDirPath() + "/Videos/box.mp4";
    cv::String s_videoPath = videoPath.toLocal8Bit().data();
    VideoCapture capture(s_videoPath);
    Mat preFrame, preGray;
    if (!capture.read(preFrame))
    {
        qDebug() << "视频文件加载失败, 视频文件路径: " << QString::fromStdString(s_videoPath);
        return;
    }
    /*将彩色图像转换成灰度图像*/
    cvtColor(preFrame, preGray, COLOR_BGR2GRAY);
    while (true)
    {
        Mat nextFrame, nextGray;
        /*所有图像处理完成后退出程序*/
        if (!capture.read(nextFrame))
        {
            break;
        }
        imshow("nextFrame", nextFrame);

        cvtColor(nextFrame, nextGray, COLOR_BGR2GRAY);
        /*计算稠密光流*/
        Mat_<Point2f> flow;/*两个方向的运动速度*/
        calcOpticalFlowFarneback(preGray, nextGray, flow, 0.5, 3, 15, 3, 5, 1.2, 0);

        Mat xV = Mat::zeros(preFrame.size(), CV_32FC1);/*x方向移动速度*/
        Mat yV = Mat::zeros(preFrame.size(), CV_32FC1);/*y方向移动速度*/
        /*提取两个方向的速度*/
        for (int row = 0; row < flow.rows; row++)
        {
            for (int col = 0; col < flow.cols; col++)
            {
                const Point2f& flow_xy = flow.at<Point2f>(row, col);
                xV.at<float>(row, col) = flow_xy.x;
                yV.at<float>(row, col) = flow_xy.y;
            }
        }
        /*计算向量角度和幅值*/
        Mat magnitude, angle;
        cartToPolar(xV, yV, magnitude, angle);
        /*将角度转换成角度制*/
        angle = angle * 180.0 / CV_PI / 2.0;
        /*把幅值归一化到0-255区间便于显示结果*/
        normalize(magnitude, magnitude, 0, 255, NORM_MINMAX);
        /*计算角度和幅值的绝对值*/
        convertScaleAbs(magnitude, magnitude);
        convertScaleAbs(angle, angle);
        /*将运动的幅值和角度生成HSV颜色空间的图像*/
        Mat HSV = Mat::zeros(preFrame.size(), preFrame.type());
        vector<Mat> result;
        split(HSV, result);
        result[0] = angle;/*决定颜色*/
        result[1] = Scalar(255);
        result[2] = magnitude;/*决定形态*/
        /*将三个多通道图像合并成三通道图像*/
        merge(result, HSV);
        /*将HSV颜色空间图像转换到RGB颜色空间中*/
        Mat rgbImg;
        cvtColor(HSV, rgbImg, COLOR_HSV2BGR);
        ///*显示检测结果*/
        imshow("rgbImg", rgbImg);
        char c = waitKey(5);
        if (c == 27)
        {
            break;
        }
    }
    waitKey(0);
    destroyAllWindows();

三、稀疏光流法跟踪移动物体

1、稀疏光流法函数

cpp 复制代码

/* 用途：用于计算两帧图像中特征点的稀疏光流（Sparse Optical Flow）。
   该函数基于：Lucas-Kanade（LK）光流法。
   与稠密光流不同：它只跟踪指定特征点的运动。 */
void cv::calcOpticalFlowPyrLK( InputArray prevImg, InputArray nextImg,
        InputArray prevPts, InputOutputArray nextPts,
        OutputArray status, OutputArray err,
        Size winSize = Size(21,21), int maxLevel = 3,
        TermCriteria criteria =
            TermCriteria(TermCriteria::COUNT+TermCriteria::EPS, 30, 0.01),
        int flags = 0, double minEigThreshold = 1e-4 );
/*
prevImg：前一帧图像，必须为单通道灰度图像
nextImg：当前帧图像，必须与prevImg具有相同尺寸和数据类型
prevPts：前一帧图像的稀疏光流点坐标，必须是单精度浮点数
nextPts：当前帧中与前一帧图像稀疏光流点匹配成功的稀疏光流点坐标，同样必须是单精度浮点数
status：输出状态标志，status[i]=1表示跟踪成功，status[i]=0表示跟踪失败
err：输出误差向量，向量每个元素都设置为对应点的误差，度量误差的标准可以在flags参数中设置
winSize：搜索窗口大小，窗口越大，抗噪能力越强，但计算速度降低
maxLevel：金字塔最大层数，层数越高，能处理更大位移运动
criteria：迭代终止条件，包括：最大迭代次数与误差精度
flags：算法控制标志，常见参数包括：
        OPTFLOW_USE_INITIAL_FLOW：使用nextPts作为初始值
        OPTFLOW_LK_GET_MIN_EIGENVALS：返回最小特征值误差
minEigThreshold：最小特征值阈值，用于过滤不稳定特征点
*/

2、示例代码

cpp 复制代码

vector<Scalar> color_lut;/*颜色查找表*/
void draw_lines(Mat& image, vector<Point2f> pt1, vector<Point2f> pt2)
{
    RNG rng(5000);
    if (color_lut.size() < pt1.size())
    {
        for (size_t t = 0; t < pt1.size(); t++)
        {
            color_lut.push_back(Scalar(rng.uniform(0, 255), rng.uniform(0, 255), rng.uniform(0, 255)));
        }
    }
    for (size_t t = 0; t < pt1.size(); t++)
    {
        line(image, pt1[t], pt2[t], color_lut[t], 2, 8, 0);
    }
}
/************************************************************************************/
    QString videoPath = QApplication::applicationDirPath() + "/Videos/box.mp4";
    cv::String s_videoPath = videoPath.toLocal8Bit().data();
    VideoCapture capture(s_videoPath);
    Mat preFrame, preImg;
    if (!capture.read(preFrame))
    {
        qDebug() << "视频文件加载失败, 视频文件路径: " << QString::fromStdString(s_videoPath);
        return;
    }
    /*将彩色图像转换成灰度图像*/
    cvtColor(preFrame, preImg, COLOR_BGR2GRAY);

    /*角点检测相关参数设置*/
    vector<Point2f> Points;
    double qualityLevel = 0.01;
    int minDistance = 10;
    int blockSize = 3;
    bool useHarrisDetector = false;
    double k = 0.04;
    int Corners = 5000;
    /*角点检测*/
    goodFeaturesToTrack(preImg, Points, Corners, qualityLevel, minDistance, Mat(),
        blockSize, useHarrisDetector, k);
    /*稀疏光流检测相关参数设置*/
    vector<Point2f> prePts;/*前一帧图像角点坐标*/
    vector<Point2f> nextPts;/*当前帧图像角点坐标*/
    vector<uchar> status;/*角点检测到的状态*/
    vector<float> err;
    TermCriteria criteria = TermCriteria(TermCriteria::COUNT + TermCriteria::EPS, 30, 0.01);
    double derivlambda = 0.5;
    int flags = 0;
    /*初始状态的角点*/
    vector<Point2f> initPoints;
    initPoints.insert(initPoints.end(), Points.begin(), Points.end());
    /*前一帧图像中的角点坐标*/
    prePts.insert(prePts.end(), Points.begin(), Points.end());
    while (true)
    {
        Mat nextFrame, nextImg;
        if (!capture.read(nextFrame))
        {
            break;
        }
        imshow("nextFrame", nextFrame);

        /*光流跟踪*/
        cvtColor(nextFrame, nextImg, COLOR_BGR2GRAY);
        calcOpticalFlowPyrLK(preImg, nextImg, prePts, nextPts, status, err,
            Size(31, 31), 3, criteria, derivlambda, flags);
        /*判断角点是否移动，如果不移动就删除*/
        size_t i, k;
        for (i = k = 0; i < nextPts.size(); i++)
        {
            /*距离与状态测量*/
            double dist = abs(prePts[i].x - nextPts[i].x) + abs(prePts[i].y - nextPts[i].y);
            if (status[i] && dist > 2)
            {
                prePts[k] = prePts[i];
                initPoints[k] = initPoints[i];
                nextPts[k++] = nextPts[i];
                circle(nextFrame, nextPts[i], 3, Scalar(0, 255, 0), -1, 8);
            }
        }
        /*更新移动角点数目*/
        nextPts.resize(k);
        prePts.resize(k);
        initPoints.resize(k);
        /*绘制跟踪轨迹*/
        draw_lines(nextFrame, initPoints, nextPts);
        imshow("result", nextFrame);

        char c = waitKey(5);
        if (c == 27)
        {
            break;
        }
        /*更新角点坐标和前一帧图像*/
        std::swap(nextPts, prePts);
        nextImg.copyTo(preImg);
        /*如果角点数目少于30，就重新检测角点*/
        if (initPoints.size() < 30)
        {
            goodFeaturesToTrack(preImg, Points, Corners, qualityLevel, minDistance, Mat(),
                blockSize, useHarrisDetector, k);
            initPoints.insert(initPoints.end(), Points.begin(), Points.end());
            prePts.insert(prePts.end(), Points.begin(), Points.end());
            printf("total feature points : %d\n", prePts.size());
        }
    }
    waitKey(0);
    destroyAllWindows();
