51单片机的DS1302使用

51单片机的DS1302使用：从原理到实战的完整指南

引言

概述

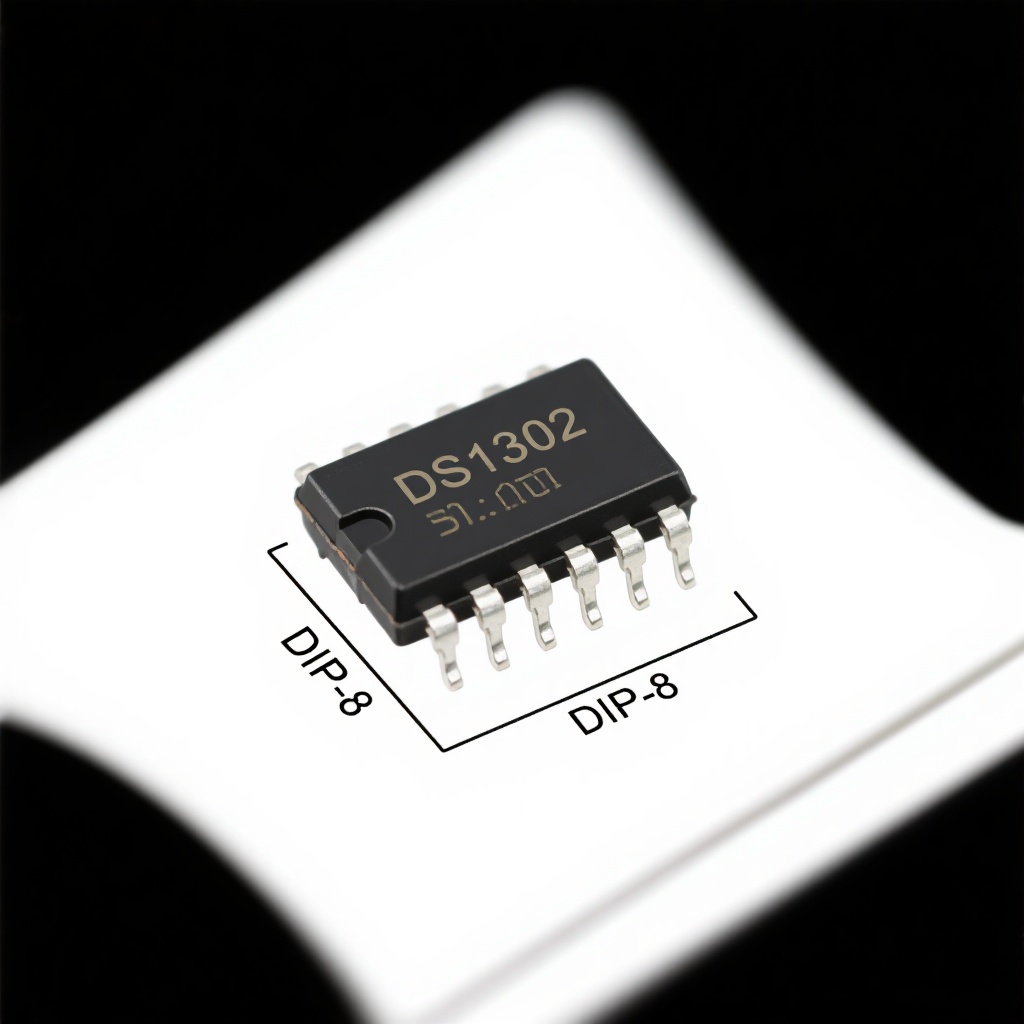

DS1302是Dallas Semiconductor（现Maxim）推出的一款经典实时时钟（RTC）芯片。它通过简单的三线串行接口与单片机通信，能够提供精确到秒的实时时钟 与日历功能，包括年、月、日、星期、时、分、秒，并自动处理闰年补偿。其内部集成的31字节静态RAM可在主电源失效时由备用电池维持数据，非常适合用于各类需要持久计时的嵌入式系统，如电子时钟、数据记录仪、定时控制器等。

本教程将以 8051系列单片机 （以STC89C52为例）为平台，采用 Keil C51 或 SDCC 工具链，带领你从零开始，深入理解DS1302的工作原理，掌握其硬件连接与软件驱动的编写方法，最终完成一个可实用的数码管显示时钟项目。我们将跳过晦涩的理论堆砌，聚焦于可编译、可运行的代码与清晰的实践步骤。

学习目标

完成本教程的学习后，你将能够：

• 理解原理：掌握DS1302的内部寄存器结构、BCD编码格式以及三线串行通信协议。
• 搭建硬件：独立完成DS1302模块与51单片机最小系统的正确连接，包括晶振、备用电池等关键电路。
• 编写驱动：使用C语言从头实现DS1302的底层驱动，包括精确的时序模拟、寄存器读写、时间设置与读取函数。
• 应用调试：利用串口通信将时间数据发送至上位机进行显示与调试，并理解常见问题的排查思路。
• 综合实战：将DS1302与数码管动态显示技术相结合，构建一个完整、独立的电子时钟项目。

前置知识

为了更好地跟随本教程，请确保你已具备以下基础：

* 51单片机基础：熟悉C语言编程，了解GPIO的操作，对定时器、中断的概念有基本认识。

* 基本电路知识：能够看懂简单的电路原理图，具备在面包板上进行基础接线的动手能力，了解晶振的作用。

* 开发环境操作：已安装Keil C51或SDCC开发环境，并能够完成新建工程、编译、生成HEX文件等基本操作。

准备好了吗？让我们一起开始探索DS1302的世界，将它变成你嵌入式工具箱中一个可靠的"时间管家"。

1. DS1302实时时钟芯片概述与原理

欢迎来到本教程的第一章！在前言中，我们承诺将DS1302变成你可靠的"时间管家"。要驱动它，首先必须理解它。本章将深入剖析DS1302的内部世界，为你后续的硬件连接和软件编程打下坚实的理论基础。

1.1 DS1302芯片功能与特性

DS1302是由Dallas Semiconductor（现Maxim Integrated）生产的一款涓流充电时钟芯片。它的核心功能是一个实时时钟/日历（RTC），能够提供秒、分、时、日、月、星期、年（包括闰年自动补偿）的计时信息。即使单片机系统掉电，通过外接一枚3V纽扣电池（如CR2032），DS1302也能依靠极低的功耗（约300nA）继续走时数年，确保时间信息不丢失。

除了基本的时钟功能，DS1302内部还集成了31字节的静态RAM 。这些RAM在电池供电下同样具有掉电保持能力，可用于存储少量关键配置信息。其典型工作电压范围为2.0V至5.5V，与常见的51单片机系统兼容。与更复杂的I2C/SPI接口RTC芯片相比，DS1302采用独特的三线串行接口，电路简单，编程时序相对直观，非常适合初学者入门学习。

1.2 内部寄存器与BCD编码

DS1302的所有操作都是通过读写其内部的一系列寄存器来实现的。这些寄存器有不同的地址，用于存储时间、日期、控制指令等信息。下表列出了主要的寄存器地址（读地址为奇数，写地址为偶数）：

2. DS1302与51单片机的硬件连接

在上一章，我们了解了DS1302内部寄存器的地址结构与BCD编码原理。掌握了这些"内部地图"后，本章将聚焦于如何正确地将DS1302这块精密的"时钟芯片"连接到我们熟悉的8051单片机系统上。正确的硬件连接是程序稳定运行的基石，任何接线错误或布局不当都可能导致通信失败或计时不准。

2.1 核心电路原理图

下面是一个典型、可靠的连接方案。我们选用STC89C52单片机，将DS1302的三根关键信号线连接到P1端口的前三个引脚，这样接线集中，便于程序控制。

3. DS1302驱动程序开发（核心代码）

在完成硬件连接后，本章将进入核心环节：使用C语言为DS1302编写底层驱动程序。我们将从最底层的位操作开始，逐步构建一个完整的驱动模块。

3.1 位操作与时序模拟

DS1302采用三线串行接口，所有数据传输都通过精确控制RST、SCLK和IO三根线的时序来实现。首先，我们需要定义与硬件连接对应的引脚。

#include <reg52.h>
#include <intrins.h>

// DS1302引脚定义，与硬件连接保持一致
sbit DS1302_RST  = P1^0;
sbit DS1302_SCLK = P1^1;
sbit DS1302_IO   = P1^2;

接下来实现写入一个字节的函数。根据数据手册，写入时，数据在SCLK的上升沿被DS1302采样。我们需按位从LSB到MSB发送。

// 向DS1302写入一个字节（8位）
void DS1302_WriteByte(unsigned char dat)
{
    unsigned char i;
    for (i = 0; i < 8; i++)
    {
        DS1302_IO = dat & 0x01; // 取最低位
        DS1302_SCLK = 1;        // 产生上升沿
        _nop_();                // 短暂延时，保证时序（12MHz下约1us）
        DS1302_SCLK = 0;        // 为下一次传输做准备
        dat >>= 1;              // 准备发送下一位
    }
}

读取字节函数类似，但需要在SCLK的下降沿读取IO线上的数据。

// 从DS1302读取一个字节（8位）
unsigned char DS1302_ReadByte(void)
{
    unsigned char i, dat = 0;
    for (i = 0; i < 8; i++)
    {
        dat >>= 1;             // 先移位
        if (DS1302_IO)         // 读取当前位
            dat |= 0x80;       // 将读到的1放入最高位
        DS1302_SCLK = 1;       // 产生上升沿，为读取下一位做准备
        _nop_();
        DS1302_SCLK = 0;       // 下降沿，下一个数据位出现在IO上
    }
    return dat;
}

3.2 寄存器读写封装

底层字节操作函数就绪后，我们可以封装更高级的寄存器读写函数。DS1302的命令字节格式为：1|RAM/CK|A4|A3|A2|A1|A0|RD/WD。其中，最高位固定为1，RD/WD位为0表示写，1表示读。

// 向指定地址的寄存器写入一个字节数据
// reg: 寄存器地址（如秒寄存器0x80）
// dat: 要写入的数据
void DS1302_WriteReg(unsigned char reg, unsigned char dat)
{
    DS1302_RST = 0;
    DS1302_SCLK = 0;
    DS1302_RST = 1;          // 启动传输
    DS1302_WriteByte(reg);   // 发送命令字（地址+写标志）
    DS1302_WriteByte(dat);   // 发送数据
    DS1302_RST = 0;          // 结束传输
}

// 从指定地址的寄存器读取一个字节数据
unsigned char DS1302_ReadReg(unsigned char reg)
{
    unsigned char dat;
    DS1302_RST = 0;
    DS1302_SCLK = 0;
    DS1302_RST = 1;
    DS1302_WriteByte(reg | 0x01); // 发送命令字（地址+读标志）
    dat = DS1302_ReadByte();      // 读取数据
    DS1302_RST = 0;
    return dat;
}

3.3 时间设置与读取函数

现在，我们可以直接操作时间寄存器了。为了方便，通常定义一个时间结构体。

typedef struct {
    unsigned char year;   // 00-99
    unsigned char month;  // 01-12
    unsigned char day;    // 01-31
    unsigned char hour;   // 00-23
    unsigned char min;    // 00-59
    unsigned char sec;    // 00-59
    unsigned char week;   // 01-07 (星期几)
} DS1302_Time;

DS1302以BCD码存储时间。设置时间函数需要将十进制数转换为BCD码后写入。

// 将十进制转换为BCD码，例如 59 -> 0x59
#define DEC_TO_BCD(x) ((x/10)<<4 | (x%10))
// 将BCD码转换为十进制，例如 0x59 -> 59
#define BCD_TO_DEC(x) ((x>>4)*10 + (x&0x0F))

// 设置DS1302的时间
void DS1302_SetTime(DS1302_Time *time)
{
    DS1302_WriteProtect(0); // 关闭写保护

    // 按顺序写入秒、分、时、日、月、星期、年寄存器
    DS1302_WriteReg(0x80, DEC_TO_BCD(time->sec));
    DS1302_WriteReg(0x82, DEC_TO_BCD(time->min));
    DS1302_WriteReg(0x84, DEC_TO_BCD(time->hour));
    DS1302_WriteReg(0x86, DEC_TO_BCD(time->day));
    DS1302_WriteReg(0x88, DEC_TO_BCD(time->month));
    DS1302_WriteReg(0x8A, DEC_TO_BCD(time->week));
    DS1302_WriteReg(0x8C, DEC_TO_BCD(time->year));

    DS1302_WriteProtect(1); // 开启写保护
}

// 读取DS1302的当前时间
void DS1302_GetTime(DS1302_Time *time)
{
    time->sec   = BCD_TO_DEC(DS1302_ReadReg(0x80));
    time->min   = BCD_TO_DEC(DS1302_ReadReg(0x82));
    time->hour  = BCD_TO_DEC(DS1302_ReadReg(0x84));
    time->day   = BCD_TO_DEC(DS1302_ReadReg(0x86));
    time->month = BCD_TO_DEC(DS1302_ReadReg(0x88));
    time->week  = BCD_TO_DEC(DS1302_ReadReg(0x8A));
    time->year  = BCD_TO_DEC(DS1302_ReadReg(0x8C));
}

// 控制写保护：0-关闭，1-开启
void DS1302_WriteProtect(unsigned char enable)
{
    DS1302_WriteReg(0x8E, enable ? 0x80 : 0x00);
}

3.4 头文件与驱动框架

为了便于管理和复用，我们将驱动代码拆分为头文件和源文件。

ds1302.h 头文件：

#ifndef __DS1302_H__
#define __DS1302_H__

typedef struct {
    unsigned char year;
    unsigned char month;
    unsigned char day;
    unsigned char hour;
    unsigned char min;
    unsigned char sec;
    unsigned char week;
} DS1302_Time;

// 函数声明
void DS1302_WriteByte(unsigned char dat);
unsigned char DS1302_ReadByte(void);
void DS1302_WriteReg(unsigned char reg, unsigned char dat);
unsigned char DS1302_ReadReg(unsigned char reg);
void DS1302_SetTime(DS1302_Time *time);
void DS1302_GetTime(DS1302_Time *time);
void DS1302_WriteProtect(unsigned char enable);

#endif

ds1302.c 源文件： 将上述所有函数实现放入此文件，并包含ds1302.h。

至此，一个完整的DS1302驱动模块就构建完成了。你可以在主程序中包含ds1302.h，然后直接调用DS1302_SetTime和DS1302_GetTime等高级函数，而无需关心底层时序细节。下一章，我们将结合串口，验证这个驱动程序的工作是否正常。

4. 结合串口通信实现时间显示与调试

上一章我们完成了DS1302的底层驱动开发，但驱动是否正确有效，需要通过实际输出来验证。本章我们将利用51单片机的UART串口，将DS1302读取的时间信息实时发送到电脑的串口调试助手进行显示，这是最直接有效的调试和演示手段。

4.1 串口初始化配置

使用串口通信时，一个准确的波特率至关重要。为了获得精确的9600bps波特率，我们通常选择11.0592MHz的外部晶振。以下代码演示了串口1的初始化，配置为模式1（8位UART），波特率9600。

#include <reg52.h>
#include <intrins.h>
#include <stdio.h> // 为使用printf重定向

// 假设系统晶振为11.0592MHz
#define FOSC 11059200L
#define BAUD 9600

// 串口初始化函数
void UART_Init(void)
{
    SCON = 0x50; // 串口模式1，允许接收 (REN=1)
    TMOD &= 0x0F;
    TMOD |= 0x20; // 定时器1工作在模式2（自动重装）
    TH1 = TL1 = 256 - (FOSC/12/32)/BAUD; // 计算并设置波特率重装值
    TR1 = 1; // 启动定时器1
    ES = 1; // 串口中断使能（此处不使用中断，可关闭）
    EA = 1; // 开总中断
}

// 发送一个字符
void UART_SendChar(char c)
{
    SBUF = c;
    while(!TI); // 等待发送完成
    TI = 0; // 清除发送中断标志
}

// 发送字符串
void UART_SendString(char *s)
{
    while(*s) {
        UART_SendChar(*s++);
    }
}

5. 综合项目：DS1302与数码管显示时钟

在掌握了串口调试后，本章将把时间信息显示在直观的数码管上，完成一个独立的电子时钟。我们将使用4位共阴极数码管，通过动态扫描方式显示"小时:分钟"。

5.1 数码管动态显示原理

动态扫描利用了人眼的视觉暂留效应。我们将快速轮流点亮每一位数码管，只要切换速度足够快（通常 > 50Hz），人眼就会觉得所有位同时亮起。这需要两个关键信号：

• 位选信号：控制哪一位数码管被点亮。
• 段选信号：控制当前点亮的数码管显示什么数字。

DIGRAM：4位数码管动态扫描时序图，展示P2口位选信号依次有效，P0口段选信号随之变化，形成"时-分"的显示

5.2 硬件连接与驱动

数码管通过P0口（段选）和P2口低4位（位选）与单片机连接。首先定义显示码表和位选变量：

#include <reg52.h>
#include <intrins.h>
#include "ds1302.h" // 包含之前编写的DS1302驱动

#define FOSC 11059200L
#define BAUD 9600

// 共阴极数码管段码表 (0-9, 灭)
unsigned char code SEG_CODE[] = {
    0x3F, 0x06, 0x5B, 0x4F, 0x66, // 0-4
    0x6D, 0x7D, 0x07, 0x7F, 0x6F, // 5-9
    0x00  // 全灭
};

sbit DIG1 = P2^0; // 最低位 (个位) 位选
sbit DIG2 = P2^1;
sbit DIG3 = P2^2;
sbit DIG4 = P2^3; // 最高位 (千位) 位选

unsigned char display_buf[4]; // 显示缓冲区，存储各位要显示的段码
unsigned char scan_pos = 0;   // 当前扫描位置

5.3 整合DS1302与数码管

我们利用定时器0中断来定期刷新显示，并在主循环中读取时间并更新显示缓冲区。

// 定时器0初始化，用于产生1ms中断（12MHz晶振近似计算）
void Timer0_Init(void)
{
    TMOD &= 0xF0;
    TMOD |= 0x01; // 模式1，16位定时器
    TH0 = 0xFC;   // 约1ms @ 12MHz
    TL0 = 0x18;
    ET0 = 1;      // 允许定时器0中断
    EA = 1;       // 开总中断
    TR0 = 1;      // 启动定时器0
}

// 将时间数据（十进制）转换为显示缓冲区内容
void Update_Display_Buffer(Time_Typedef time)
{
    unsigned char hour = time.hour;
    unsigned char min = time.min;

    // 小时十位：如果为0则不显示
    display_buf[3] = (hour / 10) ? SEG_CODE[hour / 10] : SEG_CODE[10];
    display_buf[2] = SEG_CODE[hour % 10] | 0x80; // 添加小数点
    display_buf[1] = SEG_CODE[min / 10];
    display_buf[0] = SEG_CODE[min % 10];
}

// 主程序
void main(void)
{
    Time_Typedef current_time;

    // 初始化DS1302（可在此设置初始时间）
    // DS1302_SetTime(&set_time);
    DS1302_WriteProtect(0); // 关闭写保护

    Timer0_Init(); // 启动显示扫描定时器

    while (1) {
        DS1302_GetTime(&current_time); // 读取当前时间
        Update_Display_Buffer(current_time); // 更新显示缓冲
        // 可添加按键扫描来校时
        // Key_Scan(&current_time);
    }
}

// 定时器0中断服务函数，负责数码管扫描
void Timer0_ISR(void) interrupt 1
{
    TH0 = 0xFC; // 重装初值
    TL0 = 0x18;

    // 先关闭所有位选，防止鬼影
    DIG1 = DIG2 = DIG3 = DIG4 = 1;

    // 输出当前位的段码
    P0 = display_buf[scan_pos];

    // 根据scan_pos打开对应的位选
    switch (scan_pos) {
        case 0: DIG1 = 0; break;
        case 1: DIG2 = 0; break;
        case 2: DIG3 = 0; break;
        case 3: DIG4 = 0; break;
    }

    scan_pos++;
    if (scan_pos >= 4) scan_pos = 0; // 循环扫描
}

关键点说明：

• 定时器中断：提供稳定的约1ms中断，确保扫描频率在250Hz（4位 * 250次/秒），显示无闪烁。
• 时间转换 ：Update_Display_Buffer函数将DS1302读回的十进制时间（如小时13）拆分为十位1和个位3，并查表得到对应的数码管段码。小时的十位为0时不显示。
• 小数点 ：0x80是为了点亮小时和分钟之间的小数点，起到分隔符作用。
• 防鬼影：在切换位选前，先将所有位选关闭（置1），防止旧数据残留导致显示短暂错乱。

至此，一个完整的基于DS1302和数码管的独立电子时钟项目已完成。读者可在此基础上添加按键模块，实现时间的校准功能。

6. 常见问题与调试技巧

在实际开发中，遇到问题是常态。本章将系统性地分析使用DS1302时常见的故障现象、原因，并提供清晰的排查思路与解决方案，帮助你快速定位并解决问题。

6.1 硬件层面的常见问题

现象：时间完全不走动，读回数据为0x00或0xFF。

* 可能原因：

1. 晶振未起振：32.768kHz晶振虚焊、损坏或未接负载电容。

2. 备用电池失效或未连接：主电源掉电后，芯片无法维持计时。

3. 接线错误 ：DS1302_RST、DS1302_SCLK、DS1302_IO 三线连接错误或接触不良。

4. 电源问题：VCC与GND接反，或电源纹波过大。

* 排查步骤：

1. 检查电源：用万用表测量DS1302的VCC与GND引脚电压，确保为3.3V或5V。

2. 检查晶振：用示波器观察晶振引脚，应有稳定的32.768kHz正弦波。若无，检查晶振和电容焊接。

3. 检查备用电池：测量纽扣电池电压，应≥2.5V。

4. 检查连线：对照电路图，逐一确认三根信号线与单片机引脚的连接。

6.2 软件与逻辑错误

7. 进阶技巧与资源扩展

恭喜你已掌握DS1302的基础应用！本章将为你指出一些进阶方向，助你进一步提升。

7.1 利用内部RAM存储数据

DS1302内置31字节静态RAM，其读写操作与寄存器类似，仅地址不同（RAM地址从0xC0开始）。你可以轻松复用或修改DS1302_ReadReg和DS1302_WriteReg函数，传入对应RAM地址，即可实现掉电保持数据的存取，用于存储用户设置或配置信息。

总结与展望

恭喜你完成了本指南的全部学习！从DS1302的底层原理到上层应用，你已经系统地掌握了在8051平台上驱动这款经典实时时钟芯片的核心技能。

关键知识点回顾

• 原理先行：理解了DS1302的BCD编码格式与三线串行（RST, SCLK, I/O）通信协议，是编写正确驱动的基础。
• 硬件为本：32.768kHz晶振与备用电池的正确连接，是保证计时精度和掉电保持的关键。
• 驱动核心 ：通过DS1302_WriteByte与DS1302_ReadByte函数精确模拟时序，并在此之上封装出DS1302_SetTime和DS1302_GetTime等实用接口。
• 应用验证 ：结合串口（UART_Init）进行调试，并实现了DS1302与数码管动态显示（依赖Timer0_ISR中断）的完整项目，将理论转化为了可见的成果。

进阶学习建议

• 深入探索：尝试读写DS1302内部的31字节RAM，体验掉电数据保持功能。
• 功能扩展：集成DS18B20温度传感器，打造一个带温度显示的多功能时钟。
• 优化设计：研究如何利用单片机的低功耗模式，设计一个电池供电的长期运行方案。
• 开源借鉴：在GitHub等平台搜索"DS1302 51"相关项目，学习他人的代码结构与应用创新。

现在，你已经拥有了扎实的基础。不要局限于教程，请大胆动手，将DS1302融入你的下一个创新项目中！
