PX4与ROS2通信原理与仿真环境搭建教程

提示：

本文用到的系统及相关软件版本为，ubuntu版本为 24.04,，ROS2版本为ROS2 Jazzy，PX4版本为PX4 v1.15.3，XRCE-DDS版本为v3.0.1。参考使用教程时请务必关注版本适配性。

本文红色字体部分由AI辅助生成，未经过作者实际验证，请注意甄别。其他部分已经过实际验证。

前言

一、基本概念介绍

[1.1 SITL（Software In The Loop，软件在环仿真）](#1.1 SITL（Software In The Loop，软件在环仿真）)

[2.2 uORB消息](#2.2 uORB消息)

[2.3 DDS](#2.3 DDS)

[2.4 offboard模式](#2.4 offboard模式)

[2.5 px4_msgs](#2.5 px4_msgs)

二、PX4与ROS2通信原理

[2.1 PX4与ROS2间通信的中间件-uXRCE-DDS](#2.1 PX4与ROS2间通信的中间件-uXRCE-DDS)

[2.2 uXRCE-DDS的架构](#2.2 uXRCE-DDS的架构)

[2.3 数据流全景图](#2.3 数据流全景图)

三、推荐安装顺序

四、仿真环境搭建步骤

[4.1 安装ROS2 Jazzy](#4.1 安装ROS2 Jazzy)

[4.2 搭建PX4开发环境](#4.2 搭建PX4开发环境)

[4.3 编译并测试SITL](#4.3 编译并测试SITL)

[4.4 安装uXRCE-DDS Agent（本小节中代码由DS生成，未经作者验证，故标记红色，如有问题清留言。）](#4.4 安装uXRCE-DDS Agent（本小节中代码由DS生成，未经作者验证，故标记红色，如有问题清留言。）)

[4.5 构建ROS2工作空间](#4.5 构建ROS2工作空间)

[4.6 启动联调验证](#4.6 启动联调验证)

五、仿真实例：ROS2控制PX4无人机起飞

六、经验技巧

七、小结

前言

本文从通信原理讲起，手把手带你完成PX4+ROS2仿真环境的搭建全过程，并通过Offboard模式完成 PX4 官方四旋翼仿真历程。

本文用到的系统及相关软件版本为，ubuntu版本为 24.04,，ROS2版本为ROS2 Jazzy，PX4版本为PX4 v1.15.3，XRCE-DDS版本为v3.0.1。参考使用教程时请务必关注版本适配性。

一、基本概念介绍

在介绍通信原理和仿真环境搭建之前，先介绍几个基本概念，这样到相关章节时能快速了解掌握文章内容。

1.1 SITL（Software In The Loop，软件在环仿真）

SITL（Software-In-the-Loop）是在普通计算机上完整运行PX4飞控软件（无需连接真实飞控硬件），并通过物理引擎模拟无人机动力学、传感器响应与环境交互的开发范式。简单说------你的电脑同时扮演飞控和飞机两个角色。对于无人机开发而言，直接在真实硬件上调试控制逻辑不仅存在安全风险，更会因环境变量复杂、调试周期长而显著降低开发效率。

1.2 uORB消息

uORB是PX4内部的异步消息总线系统。飞控中的所有数据------姿态、位置、传感器读数、遥控器输入------都以uORB消息的形式发布。你可以把它想象成PX4内部的"微信群"，各个模块在里面发消息和收消息。

1.3 DDS

ROS2的底层通信依赖DDS协议。DDS是一个成熟的工业级数据分发标准，支持去中心化的发布/订阅模式。当你看到一个ROS2话题时，背后实际上是一个DDS话题在网络上流转。

1.4 offboard模式

Offboard 模式是PX4飞控的一种特殊飞行模式，允许飞控外部的计算机（如机载电脑、ROS节点）直接控制飞行器的运动。简单说，就是把飞控当成一个"执行器"，而决策和规划算法都在外部计算机上运行。

🔄 与普通模式的区别

对比项	普通模式（Position/Altitude）	Offboard 模式
控制源	飞控内部算法（PID控制器）	外部计算机（ROS节点、机载电脑）
典型应用	手动飞行、自主航线任务	视觉追踪、AI避障、编队飞行
决策层级	飞控自己决定怎么飞	外部告诉飞控"往哪飞"

1.5 px4_msgs

📖 定义：它是PX4的"语言包"

px4_msgs 是一个 ROS 2 软件包，全称是"PX4 ROS 2 消息定义包"。它的本质是一系列 .msg 文件的集合。这些文件定义了在 PX4 飞控与 ROS 2 节点之间交换的各种数据的格式，例如：

传感器数据 ：SensorCombined.msg
位置姿态估计 ：VehicleLocalPosition.msg

它把 PX4 飞控内部用于进程间通信的 uORB 消息格式，转化成了 ROS 2 生态能理解的接口定义语言（IDL）文件。

二、PX4与ROS2通信原理

2.1 PX4与ROS2间通信的中间件-uXRCE-DDS

PX4飞控内部使用一套自己的消息系统------uORB （micro Object Request Broker），所有传感器数据、状态估计、控制指令都以uORB消息的形式在飞控内部流通。而ROS2使用的是DDS（Data Distribution Service）作为通信底层。这两套消息体系是无法直接对话的，需要一座桥梁来翻译和转发。

在PX4 v1.13时代，这座桥梁叫Fast-RTPS Bridge 。从PX4 v1.14开始，它被一套更先进、更轻量的方案所取代------uXRCE-DDS（micro XRCE-DDS）。uXRCE-DDS使用eProsima Micro XRCE-DDS实现，专门为资源受限设备设计，非常适合飞控与机载计算机之间的通信场景

2.2 uXRCE-DDS的架构

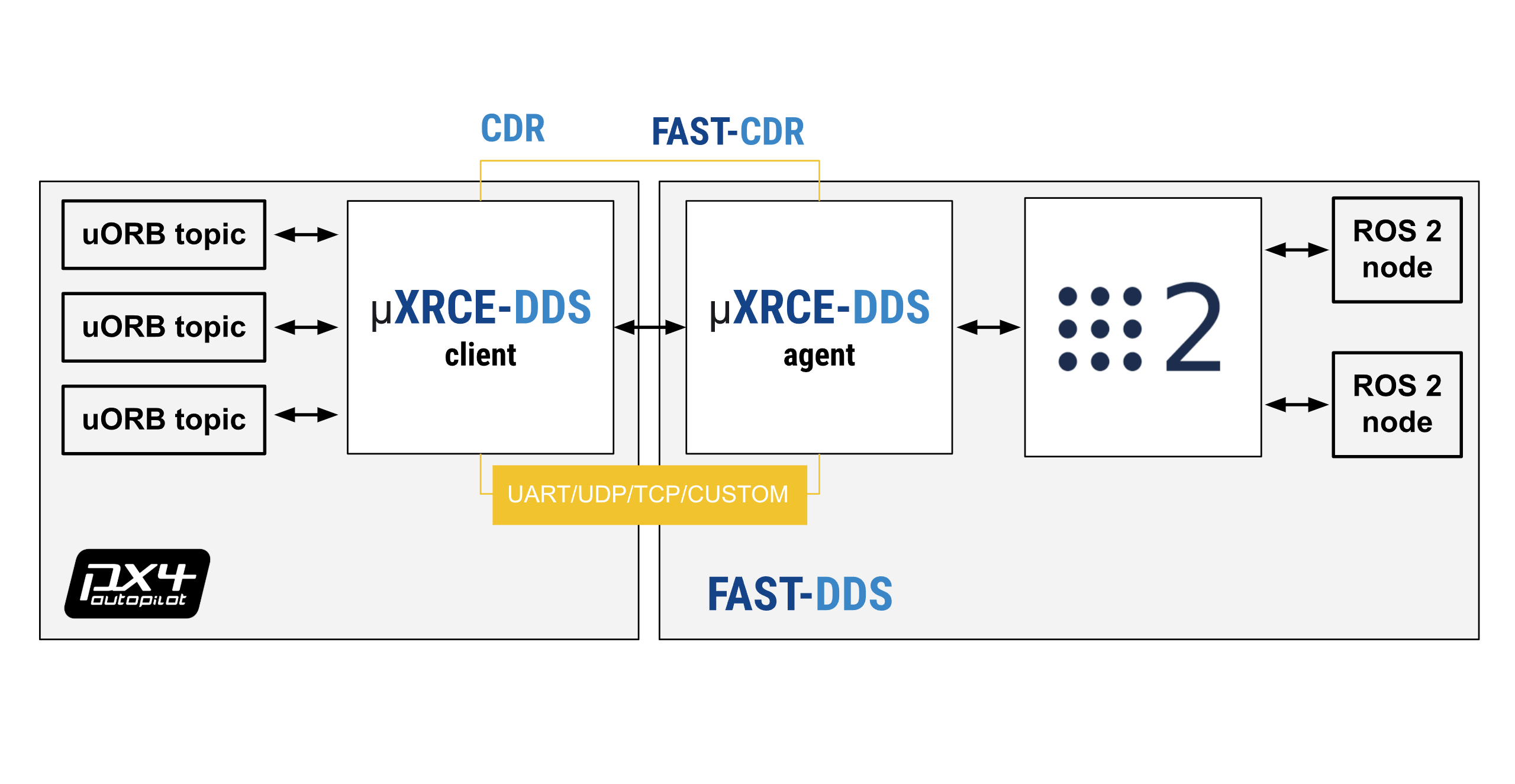

uXRCE-DDS中间件采用经典的Client-Agent架构：

Client（客户端）：运行在PX4飞控端，直接内建于PX4固件中。它负责将PX4内部的uORB消息打包，通过串口或UDP链路发送出去；同时接收外部发来的消息并转换为uORB消息写入飞控。
Agent（代理端）：运行在机载计算机（你的电脑）上，充当Client在DDS全局数据空间中的代理。它接收Client的消息，并将其发布为ROS2话题；同时订阅ROS2话题，转发给Client。

通俗理解：Client是PX4的"翻译官"，Agent是ROS2世界的"接线员"。二者之间通过UDP或串口建立双向数据通道，让你的ROS2节点能够像访问原生话题一样读写PX4的飞行数据。

连接建立后，PX4内部的uORB消息会自动映射为ROS2话题，你可以用ros2 topic list直接查看飞行状态。这种设计非常高效------ROS2工作空间中的任何节点都能直接访问PX4的uORB话题，而不需要额外的协议转换层。

2.3 数据流全景图

在实际仿真环境中，完整的数据链路是这样的：

复制代码

PX4 SITL  ⇄  Gazebo仿真器（传感器/物理引擎）
    ↕（uXRCE-DDS Client，UDP 8888）
Micro XRCE-DDS Agent（代理端）
    ↕（DDS协议）
ROS 2 节点（你的控制程序）

PX4 SITL负责飞行状态估计与控制律计算，Gazebo提供物理仿真与传感器仿真，uXRCE-DDS作为通信桥梁，ROS2运行高层逻辑与算法验证。

三、推荐安装顺序

仿真环境搭建建议严格按照以下顺序安装，可以避免90%的依赖冲突问题：

✅ 安装ROS 2 → 确认ros2 run可用
✅ 搭建PX4开发环境 → 获取源码、安装依赖、验证SITL启动
✅ 安装uXRCE-DDS Agent → 通信桥梁
✅ 构建ROS 2工作空间 → 导入PX4消息定义
✅ 启动联调验证 → 确认/fmu话题可见，通信正常

四、仿真环境搭建步骤

4.1 安装ROS2 Jazzy

ROS2 Jazzy的安装建议参考鱼香ROS的一键式安装，点我跳转文章连接。

4.2 搭建PX4开发环境

采用如下命令克隆PX4源码

bash 复制代码

cd ~
git clone https://github.com/PX4/PX4-Autopilot.git --recursive

**Tips:**如果你在国内网络不畅，这条命令极有可能失败。作者尝试了N多种方式，最终还是通过科学上网+上述命令，成功解决。

4.3 编译并测试SITL

验证PX4能否正常编译和启动仿真：

bash

bash 复制代码

cd ~/PX4-Autopilot
make px4_sitl gz_x500

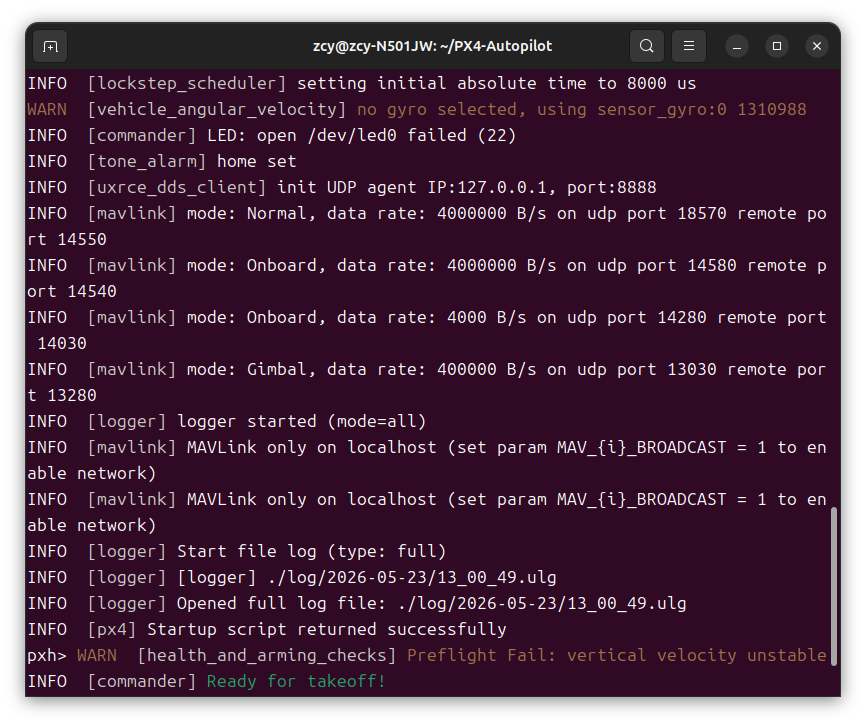

首次编译时间较长（视机器配置约10-30分钟）。编译成功后Gazebo会自动启动，并出现一个X500四旋翼模型，终端窗口会显示Ready for takeoff!

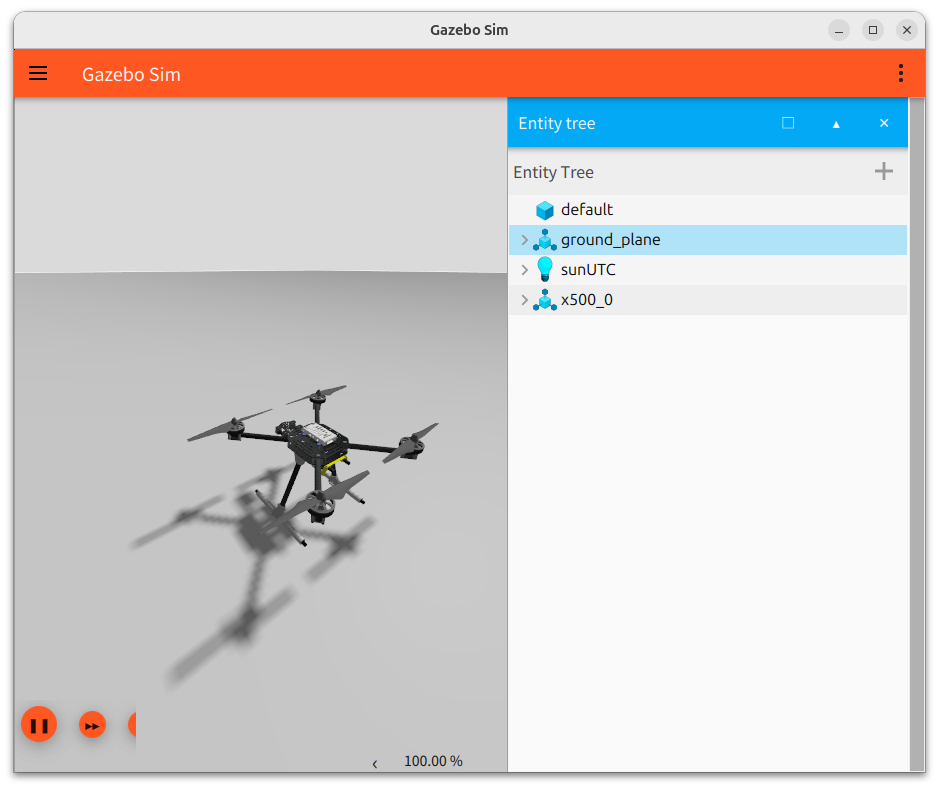

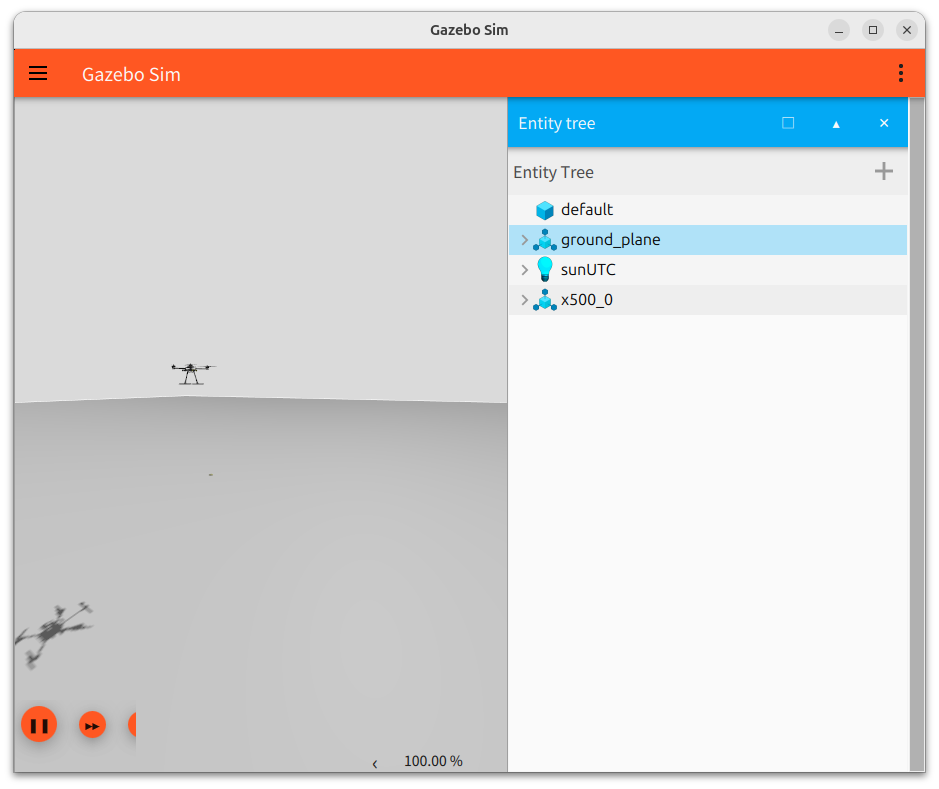

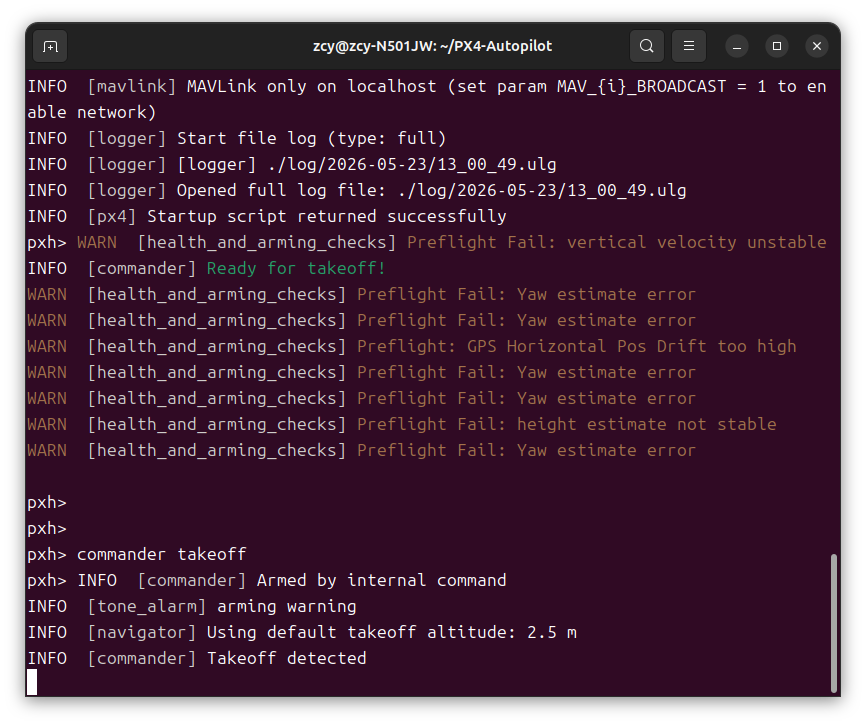

在PX4终端输入commander takeoff可以测试无人机是否正常起飞，效果如下。

至此，PX4与gazebo均已能正常运行，但PX4和ROS2之间尚未建立通信。

4.4 安装uXRCE-DDS Agent（本小节中代码由DS生成，未经作者验证，故标记红色，如有问题清留言。）

这是整个工具链最关键的一环。uXRCE-DDS Agent是PX4和ROS2之间的通信代理，需要从源码编译安装。

步骤1：克隆Micro XRCE-DDS Agent源码

bash

复制代码

cd ~
git clone https://github.com/eProsima/Micro-XRCE-DDS-Agent.git
cd Micro-XRCE-DDS-Agent
git checkout v3.0.1

步骤2：编译安装

bash

复制代码

mkdir build && cd build
cmake .. -DUAGENT_P2P_PROFILE=OFF
make
sudo make install
sudo ldconfig /usr/local/lib/

完成以上步骤后，uXRCE-DDS Agent就安装好了。

4.5 构建ROS2工作空间

步骤1：创建工作空间并克隆PX4消息包

bash 复制代码

mkdir -p ~/ws_ros2/src
cd ~/ws_ros2/src
git clone https://github.com/PX4/px4_msgs.git

步骤2：检查版本是否一致，重要！

首先检查 px4_msgs 的分支：

bash 复制代码

cd ~/ws_ros2/src/px4_msgs && git branch

如果不在 release/1.15（本文使用的PX4版本为1.15.X，读者可根据自己使用PX4版本进行自行匹配），需要切换。

bash 复制代码

git fetch origin
git checkout release/1.15

步骤3：编译工作空间

bash 复制代码

cd ~/ws_ros2
colcon build
echo "source ~/ws_ros2/install/setup.bash" >> ~/.bashrc
source ~/.bashrc

复制代码

步骤4：安装PX4 ROS2接口库（此为DS推荐，非必须，作者尚未尝试。）

这个C++库提供了更高层的控制接口，可以大大简化ROS2控制PX4的代码编写：

复制代码

cd ~/ws_px4/src
git clone --recursive https://github.com/Auterion/px4-ros2-interface-lib.git
cd ~/ws_px4
colcon build --packages-up-to px4_ros2_interface_lib

4.6 启动联调验证

打开3个终端，依次执行：

终端1：启动PX4 SITL + Gazebo仿真

bash 复制代码

cd ~/PX4-Autopilot
make px4_sitl gz_x500

等待PX4终端出现INFO [commander] Ready for takeoff!提示后，进入下一步，在前文中已经实现此步骤。

终端2：启动uXRCE-DDS Agent

bash 复制代码

MicroXRCEAgent udp4 -p 8888

在PX4终端出现

INFO [uxrce_dds_client] successfully created rt/fmu/out/vehicle_status data writer, topic id: 266

INFO [uxrce_dds_client] time sync converged

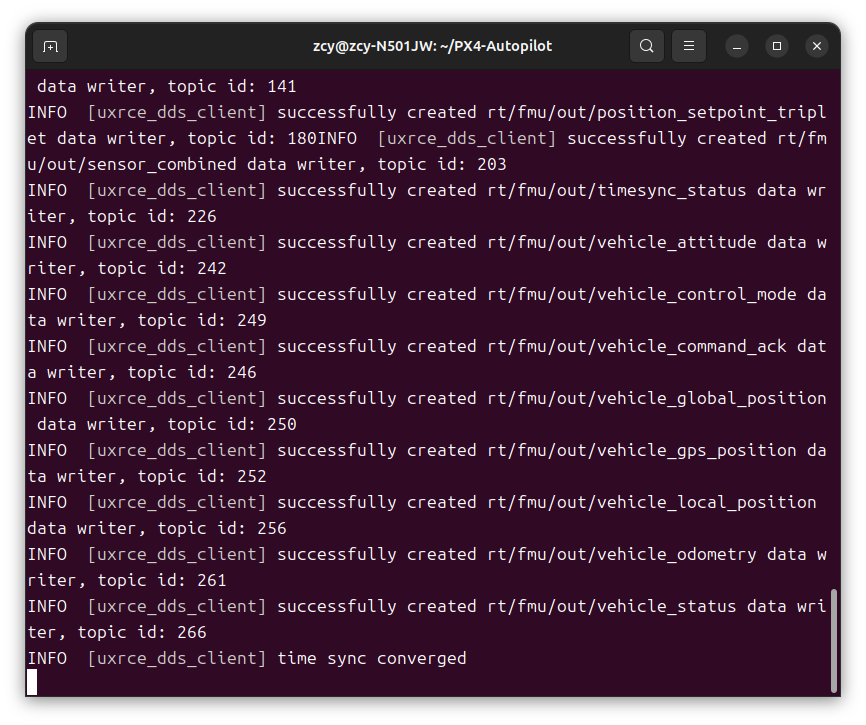

等信息，证明agent启动成功，如下。

终端3：验证ROS2话题

bash

bash 复制代码

source ~/ws_ros2/install/setup.bash
ros2 topic list | grep fmu

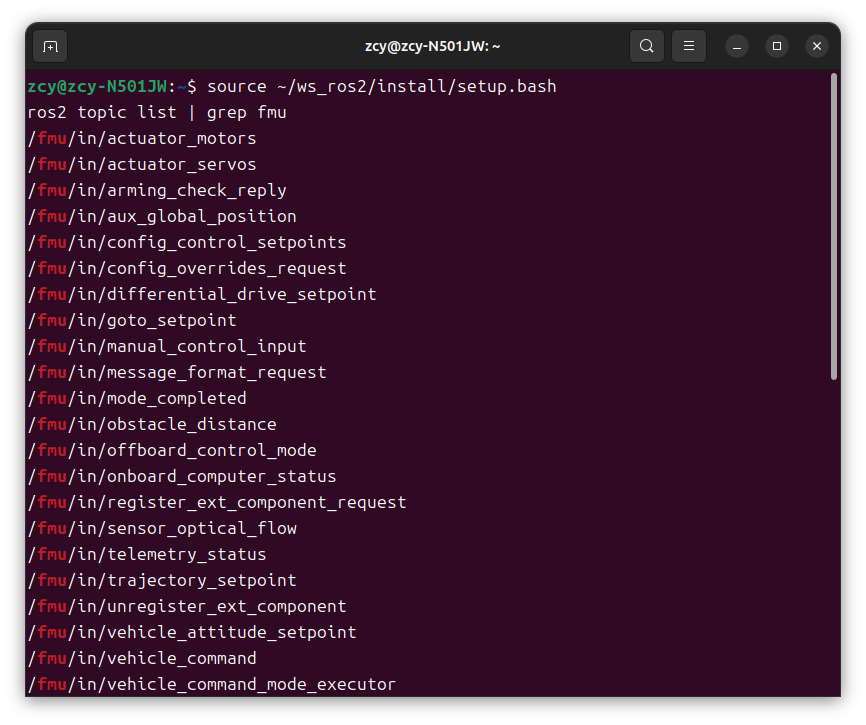

如果看到如下输出，说明PX4与ROS2通信已建立成功：

再进一步验证数据内容：

bash 复制代码

ros2 topic echo /fmu/out/vehicle_attitude

能看到实时刷新的四元数姿态数据，就说明一切正常。

至此，仿真环境搭建完成。

五、仿真实例：ROS2控制PX4无人机起飞

确保PX4仿真，XRCE_DDS连接均已启动。新开终端，运行如下命令：

bash 复制代码

ros2 run px4_ros_com offboard_control

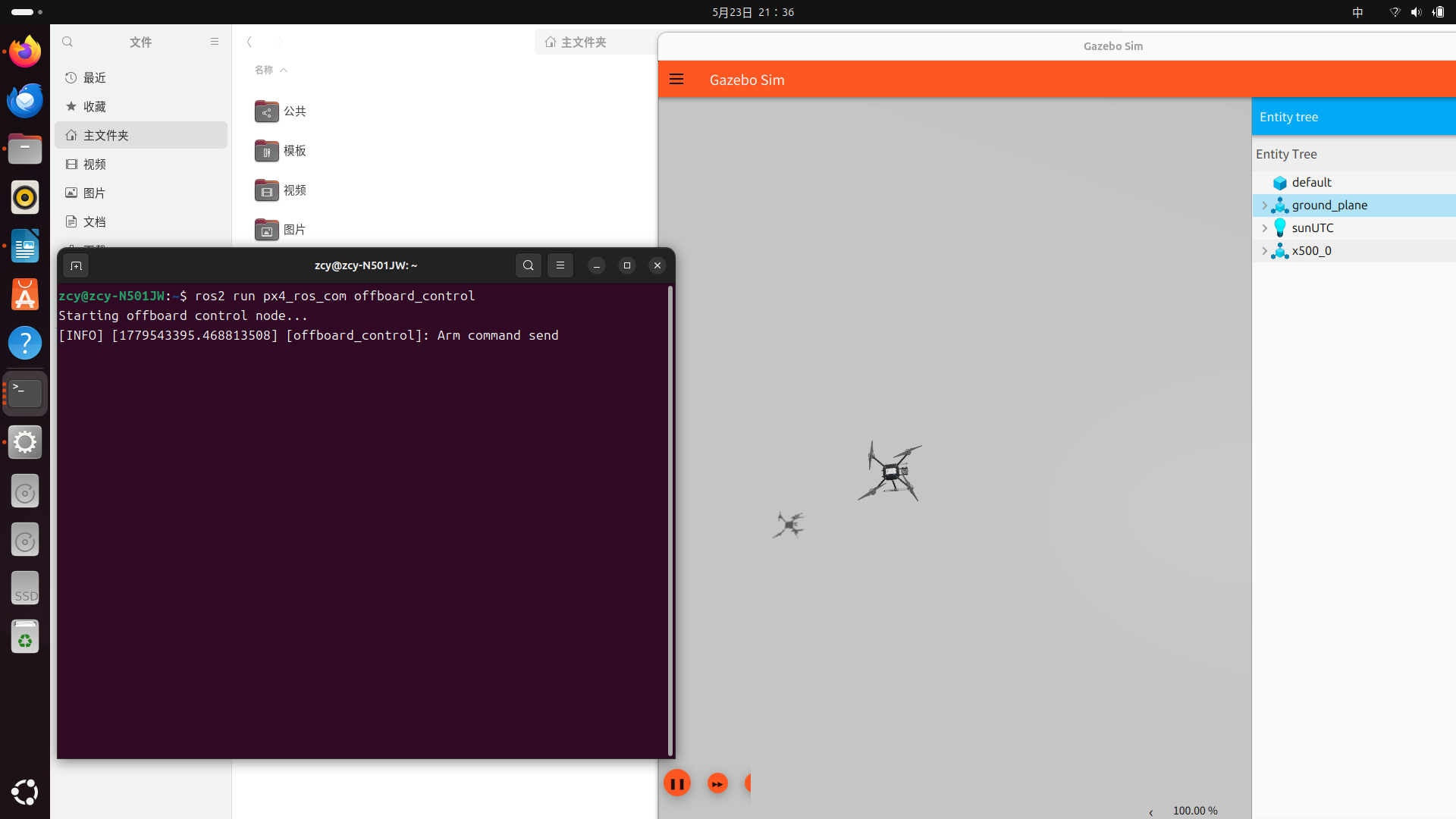

执行后，无人机将自动解锁，旋转 90° 并上升至 5 米高度悬停。

六、经验技巧

建议优先参考PX4 ROS2官方教程和成熟社区的教程，不要完全依赖deepseek 豆包都智能体，作者在这上边就浪费了很多时间，事实证明官方教程和社区大佬写的教程相对智能体写的要可靠的多。智能体在解决单个BUG或者问题上还可以，体系性的解决问题时逻辑太差。

以下一些使用技巧，来自deepseek

快速启动命令 ：每次仿真都开三个终端很麻烦？创建一个启动脚本~/px4_sitl_start.sh一键搞定
端口冲突 ：如果8888端口被占用，Agent启动时会报错，用lsof -i :8888查看并杀掉占用进程
日志查看：PX4终端输出非常有用，遇到问题时先看终端日志，大部分错误都有明确提示
环境变量 ：每次新开终端都要source，建议写入~/.bashrc但注意只写一次，避免重复追加

七、小结

通过本文，你应该已经完成了一套完整的PX4+ROS2仿真环境搭建，并且理解了背后的通信原理。如果在搭建过程中遇到本文未覆盖的问题，欢迎在评论区留言交流，我们一起探讨解决。
