一、订单超时处理与状态补偿机制

1.1 为什么需要主动查询兜底

需求背景
- 微信支付回调可能因网络问题丢失，需要自动关闭长时间未支付的订单
- 用户创建订单后可能不支付，订单一直占用库存
- 回调处理可能因系统异常失败，需要确保订单状态最终一致性
核心作用
- 补偿机制：回调丢失时主动查询补全状态
- 一致性保障：确保订单状态与微信支付一致
- 异常恢复：系统异常后恢复订单状态
- 资源释放：超时未支付自动释放库存

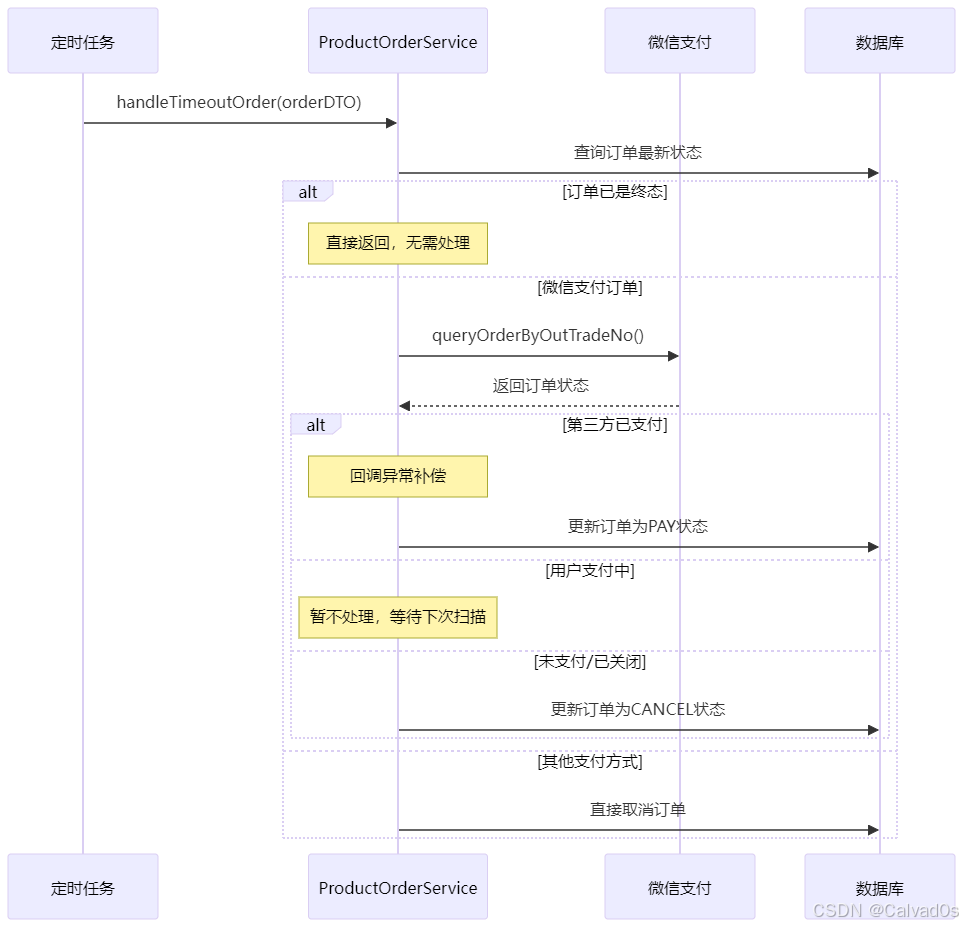

1.2 兜底方案设计超时订单处理流程

1.3 订单超时处理方案对比

方案	优点	缺点	适用场景
定时任务	实现简单	精度低，压力大	小规模系统
延迟队列	精度高，实时性好	依赖消息队列	中大型系统
Redis过期	性能好	可靠性差	高并发场景

1.4 RabbitMQ延迟队列原理

关键点：
- 延迟队列本身没有消费者，只做消息暂存
- 消息过期后自动变成"死信"，路由到死信队列
- 死信队列有消费者监听，执行实际业务逻辑
- 通过 TTL + 死信交换机实现延迟功能（RabbitMQ 官方推荐方案）

1.5 常见状态补偿策略

微信状态	处理逻辑
SUCCESS	补偿更新为已支付状态
USERPAYING	暂不处理，等待下次扫描
NOTPAY/CLOSED/REVOKED	取消本地订单
查询失败	直接取消订单（保守策略）

二、使用RabbitMQ延迟队列实现订单超时自动取消功能

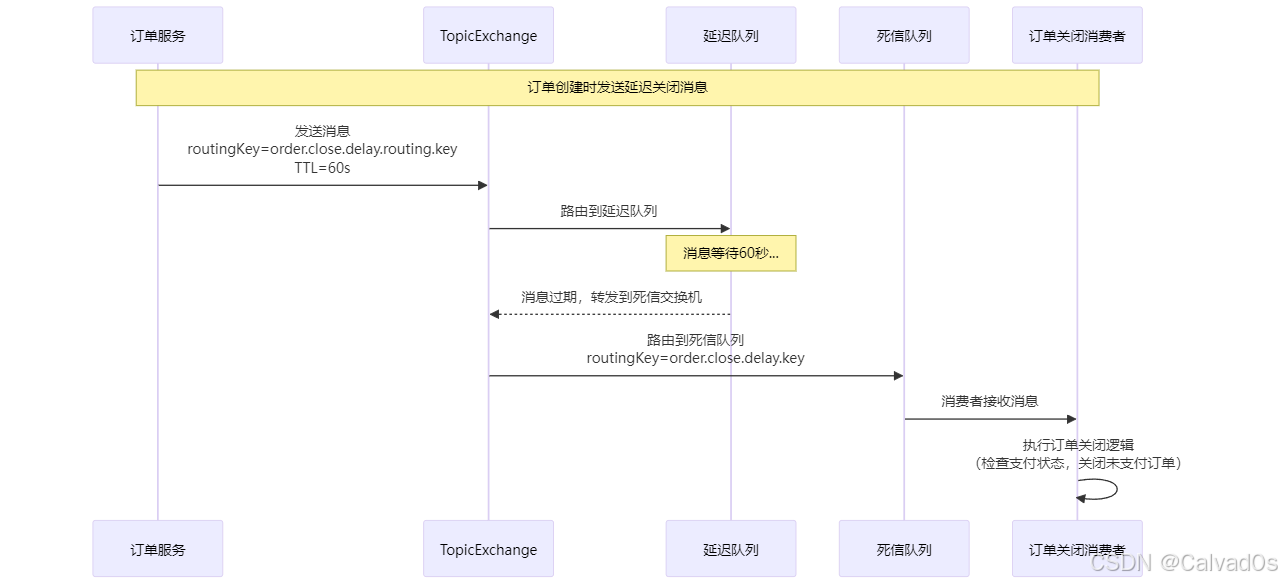

2.1 RabbitMQ延迟队列时序图

2.2 延迟队列配置说明

组件	名称	作用
TopicExchange	`order.event.exchange`	消息交换机，负责路由消息
延迟队列	`order.close.delay.queue`	暂存消息，设置 TTL 过期时间，不被消费者监听
死信队列	`order.close.queue`	接收过期消息，被消费者监听处理
TTL	60秒（正常10分钟，方便测试才60秒）	消息在延迟队列中的存活时间

2.3 MQ配置实现

java 复制代码

package net.xdclass.config;

import lombok.Data;
import lombok.extern.slf4j.Slf4j;
import org.springframework.amqp.core.Binding;
import org.springframework.amqp.core.BindingBuilder;
import org.springframework.amqp.core.TopicExchange;
import org.springframework.amqp.core.Queue;
import org.springframework.amqp.rabbit.connection.ConnectionFactory;
import org.springframework.amqp.rabbit.core.RabbitTemplate;
import org.springframework.amqp.support.converter.Jackson2JsonMessageConverter;
import org.springframework.amqp.support.converter.MessageConverter;
import org.springframework.context.annotation.Bean;
import org.springframework.context.annotation.Configuration;

import java.util.HashMap;
import java.util.Map;

@Configuration
@Slf4j
@Data
public class ProductOrderMQConfig {

    // 订单交换机
    private String orderEventExchange = "order.event.exchange";

    // 延迟队列（不能被消费者监听）
    private String orderCloseDelayQueue = "order.close.delay.queue";

    // 死信队列（被消费者监听）
    public static final String orderCloseQueue = "order.close.queue";

    // 延迟队列路由key
    private String orderCloseDelayRoutingKey = "order.close.delay.routing.key";

    // 死信队列路由key
    private String orderCloseRoutingKey = "order.close.delay.key";

    // 过期时间：1分钟
    private Integer ttl = 1000 * 60 ;

    /**
     * 配置 JSON 消息转换器，替代默认的 Java 原生序列化
     * SpringAMQP3.x默认使用 Java 原生序列化时，会校验反序列化白名单，ProductOrderDTO 不在白名单中导致反序列化失败。
     * 最佳解决方案是配置 Jackson2JsonMessageConverter，改用 JSON 序列化替代 Java 原生序列化。
     */
    @Bean
    public MessageConverter messageConverter() {
        return new Jackson2JsonMessageConverter();
    }

    /**
     * 配置 RabbitTemplate，使用 JSON 消息转换器
     */
    @Bean
    public RabbitTemplate rabbitTemplate(ConnectionFactory connectionFactory) {
        RabbitTemplate rabbitTemplate = new RabbitTemplate(connectionFactory);
        rabbitTemplate.setMessageConverter(messageConverter());
        return rabbitTemplate;
    }

    /**
     * 创建交换机
     */
    @Bean
    public TopicExchange orderEventExchange() {
        return new TopicExchange(orderEventExchange, true, false);
    }

    /**
     * 延迟队列
     */
    @Bean
    public Queue orderCloseDelayQueue() {
        Map<String, Object> args = new HashMap<>(3);
        // 消息过期后转发的交换机
        args.put("x-dead-letter-exchange", orderEventExchange);
        // 消息过期后转发的路由key
        args.put("x-dead-letter-routing-key", orderCloseRoutingKey);
        // 消息过期时间
        args.put("x-message-ttl", ttl);
        return new Queue(orderCloseDelayQueue, true, false, false, args);
    }

    /**
     * 死信队列（普通队列，被监听）
     */
    @Bean
    public Queue orderCloseQueue() {
        return new Queue(orderCloseQueue, true, false, false);
    }

    /**
     * 延迟队列绑定
     */
    @Bean
    public Binding orderCloseDelayBinding() {
        return BindingBuilder.bind(orderCloseDelayQueue())
                .to(orderEventExchange())
                .with(orderCloseDelayRoutingKey);
    }

    /**
     * 死信队列绑定
     */
    @Bean
    public Binding orderCloseBinding() {
        return BindingBuilder.bind(orderCloseQueue())
                .to(orderEventExchange())
                .with(orderCloseRoutingKey);
    }
}

2.4 订单创建时发送延迟消息

java 复制代码

 /**
     * 根据支付方式路由到对应的支付逻辑
     */
    private JsonData handlePayment(ProductOrderDO orderDO,String payType){
        ProductOrderDTO productOrderDTO = SpringBeanUtil.copyProperties(orderDO, ProductOrderDTO.class);
        rabbitTemplate.convertAndSend(rabbitMQConfig.getOrderEventExchange(), rabbitMQConfig.getOrderCloseDelayRoutingKey(), productOrderDTO);
        if(PaymentEnum.WECHAT_PAY.name().equals(payType)){
            //微信支付
            return doWechatNativePay(orderDO);
        }else if(PaymentEnum.ALI_PAY.name().equals(payType)){
            return JsonData.buildError("支付宝支付暂时未实现");
        }
        return JsonData.buildError("不支持的支付方式");
    }

三、超时支付订单MQ处理和关闭订单设计实战

需求：支付回调丢失导致的状态不一致

场景：用户支付成功，但微信支付回调因网络问题未到达系统
效果：即使回调丢失，超时检查时也能发现并补偿更新
通过主动查询补偿，确保本地与第三方支付状态一致

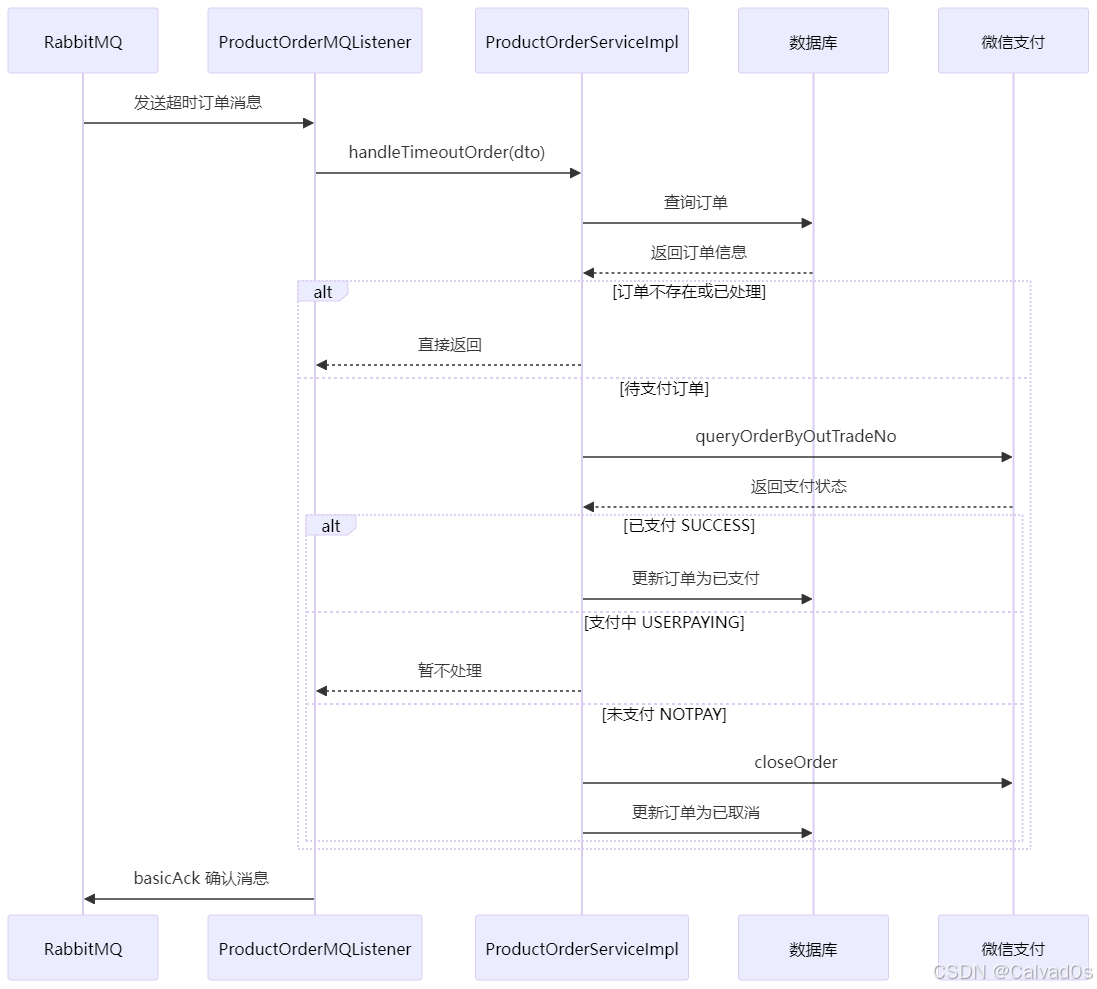

3.1 消费者交互时序图

3.2 MQ监听器实现

java 复制代码

@Component
@Slf4j
@RabbitListener(queues = ProductOrderMQConfig.orderCloseQueue)
public class ProductOrderMQListener {

    @Autowired
    private ProductOrderService productOrderService;

    @RabbitHandler
    public void productOrderHandler(ProductOrderDTO productOrderDTO,
                                    Message message, Channel channel) {
        log.info("监听到超时未支付订单消息，订单号：{}",
                productOrderDTO.getOutTradeNo());

        try {
            // 处理超时未支付订单
            productOrderService.handleTimeoutOrder(productOrderDTO);

            log.info("超时订单处理成功，订单号：{}",
                    productOrderDTO.getOutTradeNo());

            // 手动ACK确认消息
            channel.basicAck(message.getMessageProperties()
                    .getDeliveryTag(), false);

        } catch (Exception e) {
            log.error("处理超时订单失败，订单号：{}",
                    productOrderDTO.getOutTradeNo(), e);

            try {
                // 拒绝消息，不重新入队
                channel.basicNack(message.getMessageProperties()
                        .getDeliveryTag(), false, false);
            } catch (Exception ex) {
                log.error("消息拒绝失败", ex);
            }
        }
    }
}

3.3 超时订单处理逻辑

java 复制代码

    @Override
    public void handleTimeoutOrder(ProductOrderDTO productOrderDTO) {
        String outTradeNo = productOrderDTO.getOutTradeNo();
        log.info("开始处理超时未支付订单，订单号：{}", outTradeNo);

        try {
            // 查询订单
            ProductOrderDO orderDO = productOrderMapper.selectOne(
                    new LambdaQueryWrapper<ProductOrderDO>()
                            .eq(ProductOrderDO::getOutTradeNo, outTradeNo)
            );

            if (orderDO == null) {
                log.warn("订单不存在，订单号：{}", outTradeNo);
                return;
            }

            // 已支付订单直接返回
            if (OrderStateEnum.PAY.name().equals(orderDO.getOrderState())) {
                log.info("订单已支付，正常结束");
                return;
            }

            // 已取消订单直接返回
            if (OrderStateEnum.CANCEL.name().equals(orderDO.getOrderState())) {
                log.info("订单已取消");
                return;
            }

            // 查询第三方支付状态
            if (PaymentEnum.WECHAT_PAY.name().equals(orderDO.getPayType())) {
                handleWechatTimeoutOrder(orderDO);
            }

        } catch (Exception e) {
            log.error("处理超时未支付订单失败", e);
        }
    }


    /** 处理微信支付超时订单，主动查询第三方状态进行补偿 */
    private void handleWechatTimeoutOrder(ProductOrderDO orderDO) {
        String outTradeNo = orderDO.getOutTradeNo();
        Transaction transaction = wechatPayUtil.queryOrderByOutTradeNo(outTradeNo);

        Transaction.TradeStateEnum tradeState = transaction.getTradeState();
        log.info("微信超时订单查询，订单号：{}，状态：{}", outTradeNo, tradeState);

        if (Transaction.TradeStateEnum.SUCCESS.equals(tradeState)) {
            log.warn("回调异常补偿：第三方已支付，本地未更新，订单号：{}", outTradeNo);
            int updated = updateOrderState(outTradeNo, transaction.getTransactionId(), OrderStateEnum.PAY.name());
            if (updated<1) {
                log.error("订单{}状态补偿更新失败", outTradeNo);
            }
        } else if (Transaction.TradeStateEnum.USERPAYING.equals(tradeState)) {
            log.info("用户支付中，暂不处理，订单号：{}", outTradeNo);
        } else {
            // NOTPAY / CLOSED / REVOKED 等终态，直接取消
            log.info("第三方未支付（{}），取消本地订单，订单号：{}", tradeState, outTradeNo);
            cancelOrder(orderDO);
        }
    }

    /** 取消订单 */
    private void cancelOrder(ProductOrderDO orderDO) {
        wechatPayUtil.closeOrder(orderDO.getOutTradeNo());
        orderDO.setOrderState(OrderStateEnum.CANCEL.name());
        productOrderMapper.updateById(orderDO);
        log.info("订单已取消，订单号：{}", orderDO.getOutTradeNo());
    }
