嵌入式软件技术栈和学习路线详解

文章目录

• 一、前言
• 二、技术栈
• • 1. arch体系架构
  • 2.bootloader
  • 3. OS
  • 4. 网络协议
  • 5. 驱动
  • 6. 编程语言
  • 7. 文件系统
  • 8. 数据结构
  • 9. 设计模式
  • 10. 应用开发
  • 11. 调试工具
• 三、总结

一、前言

博主作为一个10年的嵌入式软件开发工程师，参与过众多嵌入式设备开发，摄像头、路由器交换机等设备，涉及多种操作系统和芯片架构，对嵌入式软件开发有比较深入的认识，本文整理嵌入式软件的技术栈，以及其中的一些要点，区分重点内容和了解内容，希望能帮助对嵌入式感兴趣的你建立一个全局的认识。

二、技术栈

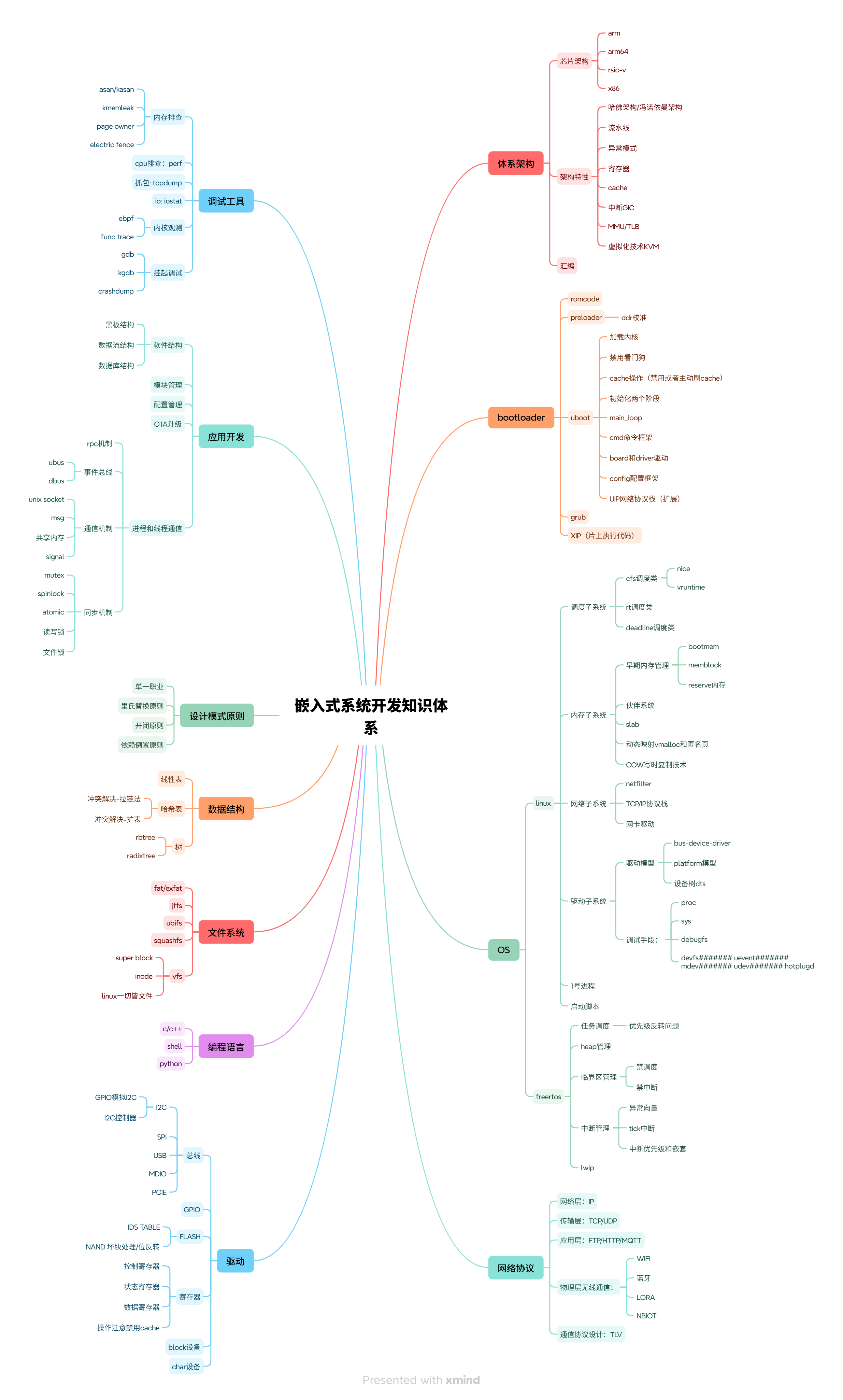

嵌入式软件所涉及的知识点主要有如下方面：arch体系架构、bootloader、os、网络协议、驱动、编程语言、文件系统、数据结构、设计模式、应用开发、调试工具。

1. arch体系架构

|- 体系架构
    |- 芯片架构
        |- arm
        |- arm64
        |- rsic-v
        |- x86
    |-架构特性
        |-哈佛架构/冯诺依曼架构
        |-流水线
        |-异常模式
        |-寄存器
        |-cache
        |-中断GIC
        |-MMU/TLB
        |-虚拟化技术KVM
    |-汇编

嵌入式会涉及底层硬件，对于芯片架构也是需要了解的，这对于我们分析一些性能问题、稳定性问题有很大的帮助，嵌入式最常用到的是arm架构，x86则在一些高性能服务器上使用较多，rsic-v则通常是一些mcu。需要重点了解arm/arm64芯片架构，cpu内部架构都是类似的，x86是冯诺依曼架构，地址和数据总线公用，而arm和rsic-v使用哈弗架构，地址和数据总线，地址和数据cache是分开的以及cpu的多级流水线：取址、译码、执行、访存、写回等内容，流水线优化linux中的unlikey分支预测技术，利用局部性访问原理优化cache和流水线。cpu通常有多种工作模式，用于实现内核态（特权模式）和用户态（非特权模式），用于控制一些指令的执行，比如MMU访问必须是内核态才可以访问，协寄存器访问需要在内核态，ARM中有7中工作模式，irq、fiq、svc（内核态）、user（用户态）等模式，而arm64中做简化成4个异常级别：EL0（用户态）、EL1（内核态）、EL2（虚拟机）、EL3（安全模式）。cache一般有多级cache，L1 cache通常是CPU每个核独有，L2 cache是多个核共享，多核之间还有cache一致性问题。了解必要的寄存器，有助于分析panic问题，比如arm中16个通用寄存器，SP、LR、FP、PC寄存器等，以及函数调用的传参顺序，比如arm中R0-R3用来传参。GIC是最常用的中断控制器，包括共享中断SPI、核独有中断LPI、核间通信IPI技术，以及中断异常向量表，ISR处理函数。Linux系统使用虚拟地址，需要使用MMU做虚拟地址核物理地址转换，页表信息保存地址转换关系，并且会做内存权限控制，页表保存在内存中，那每次访存要多一次内存访问操作：查找页表，所以为页表建立cache：TLB，TLB miss后才从DDR中加载页表。虚拟化技术也是最近比较火的技术，云服务提供商使用KVM为每个用户提供一个虚拟机，arm64中使用EL2异常模式运行虚拟机。

2.bootloader

|- bootloaer
    |- romcode
    |- preloader
        |-ddr校准
    |- uboot
        |- 加载内核
        |- 禁用看门狗
        |- cache操作（禁用或者主动刷cache）
        |- 初始化两个阶段
        |- main_loop
        |- cmd命令框架
        |- board和driver驱动
        |- config配置框架
        |- UIP网络协议栈（扩展）
    |- grub
    |- XIP（片上执行代码）

bootloader是Linux之前运行的代码，用来加载内核，因为内核运行时需要传递一系列参数，由uboot进行传递。uboot之前通常有一段供应商的preloader代码，通常是闭源的，用来初始化SOC、DDR校准等动作。preloader和uboot都是保存在flash中，需要加载到DDR中才能执行，此时需要SOC内部固化的一段romcode来进行加载，如果是NOR FLASH也可以使用XIP片上执行代码的方式运行，因为NOR 可以按字节随机访问，所以uboot中有第一阶段board_f 和第二阶段board_r,第一阶段代码设计是为了XIP。uboot其它操作如：关闭看门狗，禁用cache或者需要主动flush cache，如果uboot开cache的情况加载内核，进入内核会默认关cache，数据会丢失，所以加载Linux镜像到DDR后，需要主动flush cache。 uboot的软件代码结构核心是cmd命令框架，以及mian_loop是主要修改的函数，driver驱动代码框架和Linux类似，board目录保存SOC供应商的驱动代码。config配置框架，不同的board对应不同的deconfig文件。如果想要在uboot中实现tcp等网络传输，可以使用开源的UIP协议栈。grub 则是用于x86机型上的引导程序，简单了解即可。

3. OS

|- OS
    |-linux
        |-调度子系统
            |-cfs调度类
                  |- nice
                  |- vruntime
            |-rt调度类
            |-deadline调度类
        |-内存子系统
            |-早期内存管理
                |-bootmem
                |-memblock
                |-reserve内存
            |-伙伴系统
            |-slab
            |-动态映射vmalloc和匿名页
            |-COW写时复制技术
        |-网络子系统
            |-netfilter
            |-TCP/IP协议栈
            |-网卡驱动
        |-驱动子系统
            |-驱动模型
                |- bus-device-driver
                |- platform模型
                |- 设备树dts
            |- 调试手段：
                |- proc
                |- sys
                |- debugfs
                |- devfs
                    |- uevent
                    |- mdev
                    |- udev
                    |- hotplugd
        |-1号进程
        |-启动脚本
    |- freertos
        |-任务调度
            |-优先级反转问题
        |-heap管理
        |-临界区管理
            |-禁调度
            |-禁中断
        |-中断管理
            |-异常向量
            |-tick中断
            |-中断优先级和嵌套
        |-lwip

操作系统层次是重点，这里分出两条路径：Linux方向和RTOS方向，

• Linux

Linux方向需要了解调度子系统，CFS公平调度类，比如基础的优先级nice值，以及基于虚拟运行时间vruntime的调度策略；实施调度rt，基于优先级调度；deadline调度类优先级最高。内存子系统，物理页使用伙伴系统管理，伙伴系统初始化之前使用memblock进行早期内存管理，将整个DDR当作一整块内存，然后不断切分小块，以及可以reserve一些内存不加入Linux内存管理。伙伴系统用于page分配，小于page的内存分配使用slab管理器，提供固定大小的内存块分配，比如kmalloc和skb等专用内存就是使用slab管理器。动态映射vmalloc机制以及用户态堆内存使用匿名页管理机制。COW写时复制机制则是Linux节省内存的方式，对于fork进程的内存，只复制页表，公用内存，只有在写入不同内容时才分配内存，以及malloc内存时页只分配虚拟内存，在write时才分配物理页机制。网络子系统主要了解网络收包流程、网卡驱动、以及内核中核心的netfilter框架，实现报文过滤等防火墙功能。驱动子系统主要了解Linux的驱动模型bus-device-driver模型，以及常用的DTS设备树配置。启动脚本也是Linux中经常改动的内容，实现应用自启动、文件系统mount等功能。

• FreeRTOS

FreeRTOS是使用最广的开源RTOS（实时操作系统），在穿戴设备、物联网设备中使用较多。Freertos是微内核，只提供任务调度和内存管理功能，对于驱动、文件系统，网络协议栈均不提供，网络协议栈通常搭配LWIP。其中的要点是优先级反转问题，以及PORT层对接arch实现中断禁用，上下文保存等功能。中断管理主要关注中断嵌套，以及调度使用的tick中断。

4. 网络协议

|- 网络协议
    |-网络层：IP
    |-传输层：TCP/UDP
    |-应用层：FTP/HTTP/MQTT
    |-物理层无线通信：
        |-WIFI
        |-蓝牙
        |-LoRa
        |-NB-Iot
    |-通信协议设计：TLV

网络协议除了常用的TCP/IP/HTTP之外，物联网设备中常用的MQTT协议也需要学习，MQTT报文头开销小，基于订阅和发布机制，支持QOS。物理层的通信协议WIFI、蓝牙/BLE、以及物联网中使用较多的LoRa、NB-Iot。WIFI适合大数据传输，需要发现认证流程，重点学习WIFI6和WIFI7协议，对物理层和驱动CFG802.11驱动架构进行学习；蓝牙用于耳机等设备，BLE功耗低，传输距离较远，协议栈GATT/ATT；LoRa数据量小，传输距离远；NB-Iot则是用于蜂窝网络，物联网卡进行上网。应用层通信协议设计通常使用TLV作为参数传递和协议兼容性设计。

5. 驱动

|- 驱动
    |- 总线
        |-I2C
            |-GPIO模拟I2C
            |-I2C控制器
        |- SPI
        |- USB
        |- MDIO
        |- PCIE
    |-GPIO
    |-FLASH
        |-IDS TABLE
        |- NAND 坏块处理/位反转
    |-寄存器
        |- 控制寄存器
        |- 状态寄存器
        |- 数据寄存器
        |- 操作注意禁用cache
    |-block设备
    |-char设备

驱动设计需要先关注硬件、总线协议，然后根据datasheet操作寄存器实现协议。常见总线由易到难：I2C、SPI、MDIO、USBPCIE、，启动I2C和SPI协议简单最常用，USB、PCIE、MDIO协议复杂，高速总线，最有价值，可以深挖。常见的驱动开发时block块设备和字符设备，flash驱动适配通常涉及IDS TABLE中添加flash的信息（如块大小、页大小、ECC能力，读写时序等），而对于NAND FLASH则要关注坏块处理和位翻转。驱动编写通常操作寄存器，需要根据datasheet介绍实现，这里寄存器分类通常分为3种类型：控制寄存器、状态寄存器、数据寄存器，操作寄存器需要使用ioremap禁用cache。

6. 编程语言

编程语言C/C++/SHELL是必须的，这没啥好说的，另外需要掌握python，平时编写一些自动化测试用例、小工具等。

7. 文件系统

flash文件系统，NOR使用jffs2，NAND使用ubifs，需要研究ubi机制中的坏块处理等，而rootfs通常使用压缩率较高的squashfs，另外sd卡和u盘通常使用fat/exfat，这些文件系统重点学习。Linux中的vfs是对具体的文件系统的抽象，比如文件系统描述内容super block，以及文件描述信息inode/dentry等信息。

|- 文件系统
    |-fat/exfat
    |-jffs
    |-ubifs
    |-squashfs
    |- vfs
        |-super block
        |-inode
        |-linux一切皆文件

8. 数据结构

|- 数据结构
    |-线性表
    |-哈希表
        |-冲突解决-拉链法
        |-冲突解决-扩表
    |-树
        |-rbtree
        |-radixtree

嵌入式开发需要掌握基础的数据结构，如线性表（数据、链表），hash表，hash表需要学习冲突解决办法，可以有拉链法和扩表法。以及树结构在Linux中使用也非常广泛，rbtree和radixtree等。

9. 设计模式

|- 设计模式原则
    |- 单一职业
    |- 里氏替换原则
    |- 开闭原则
    |- 依赖倒置原则

嵌入式开发也需要使用面向对象的思想编程，以及需要考虑代码的可度性、可维护性、扩展性等，需要遵循4大原则，使软件系统具有高内聚、低耦合、易扩展和易维护的特性。

1. 单一职责原则（SRP, Single Responsibility Principle）

   定义：一个类应该只有一个引起它变化的原因，也就是说一个类只负责一件事情。

   应用：如果一个类承担了多个职责，修改其中一个功能可能会影响其他功能，增加系统耦合度。通过职责分离，可以提高代码的可维护性和可测试性。

   示例：在电话系统中，拨号、通话和数据传输应由不同类或接口处理，而不是集中在一个类中。

2. 开闭原则（OCP, Open-Closed Principle）

   定义：软件实体（类、模块、函数等）应对扩展开放，对修改封闭。

   应用：当需求变化时，通过增加新类或实现接口来扩展功能，而不是修改已有代码，从而减少对现有系统的影响。

   示例：在计算器程序中，新增减法功能时，不修改原有加法类，而是通过抽象运算符类扩展新功能。

3. 依赖倒转原则（DIP, Dependence Inversion Principle）

   定义：高层模块不应该依赖低层模块，二者都应该依赖抽象；抽象不应该依赖细节，细节应该依赖抽象。

   应用：通过接口或抽象类进行编程，高层模块通过抽象调用低层模块，实现模块间解耦。

   示例：数据库访问模块提供接口，高层业务模块依赖接口而非具体实现，这样可以轻松替换数据库类型。

4. 接口隔离原则（ISP, Interface Segregation Principle）

   定义：不应该强迫客户端依赖它不使用的方法，一个接口只提供客户端需要的方法。

   应用：将大接口拆分为多个小接口，使类只实现自己关心的功能，避免不必要的依赖和实现负担。

   示例：将打印机接口拆分为打印接口和扫描接口，客户端只实现所需功能即可。

10. 应用开发

|- 应用开发
    |- 软件结构
        |- 黑板结构
        |- 数据流结构
        |- 数据库结构
    |- 模块管理
    |- 配置管理
    |- OTA升级
    |- 进程和线程通信
        |- rpc机制
        |- 事件总线
            |- ubus
            |- dbus
        |- 通信机制
            |- unix socket
            |- msg
            |- 共享内存
            |- signal
       |-同步机制
            |-mutex
            |-spinlock
            |-atomic
            |-读写锁
            |-文件锁

应用开发首先需要了解软件结构：

1、黑板结构：发布订阅机制，通过订阅数据的形式，数据变化后完成发布，然后出发订阅者执行。

2、数据流结构：数据传输到不同节点执行，和流水线类似，网络收发包、视频流处理pipeline等。

3、数据库结构：配置保存到db中，消息通知和数据保存分开处理。

软件框架通常会做模块管理、配置管理等功能，以及进程间通信机制如unix socket、msg、共享内存、signal信号量，以及基于此实现的rpc、event机制。多进程和多线程之间同步机制，睡眠锁、自旋锁、原子变量、读写锁、文件锁等机制。

11. 调试工具

|- 调试工具
    |-内存排查
        |- asan/kasan
        |- kmemleak
        |- page owner
        |- electric fence.
    |- cpu排查：perf
    |- 抓包: tcpdump
    |- io: iostat
    |- 内核观测
        |- ebpf
        |- func trace
    |- 挂起调试
        |- gdb
        |- kgdb
        |- crashdump

内存越界排查，用户态使用asan、electric fence，内核使用kasan，内存泄漏可以使用valgrind、page owner、slabinfo等工具。cpu利用率排查使用perf工具，抓包使用tcpdump，挂起使用gdb分析，以及内核挂起可以使用crash功能导出ddr内容进行分析，另外对于ebpf的内核观测技术近期也很火，需要深入研究。

三、总结

上述对于嵌入式全栈需要掌握的技术做了逐一介绍，仅简要说明，不做深入介绍，旨在为初学者提供学习方向，希望对各位有所帮助。
