第03章：神经网络

本笔记整理自《深度学习入门：基于 Python 的理论与实现》（鱼书），包含学习笔记与代码示例。

源码仓库

感知机虽然具备表示复杂函数的能力，但存在一个关键问题：

权重需要人工设定
面对复杂任务时，手动调整权重几乎不可行

神经网络的目标就是解决这个问题：

通过数据自动学习合适的权重参数

这也是神经网络相比感知机最重要的提升。

3.1 从感知机到神经网络

神经网络和上一章介绍的感知机有很多共同点。这里，我们主要以两者的差异为中心，来介绍神经网络的结构。

3.1.1 神经网络的例子

神经网络结构

输入层（Input Layer）
隐藏层 / 中间层（Hidden Layer）
输出层（Output Layer）

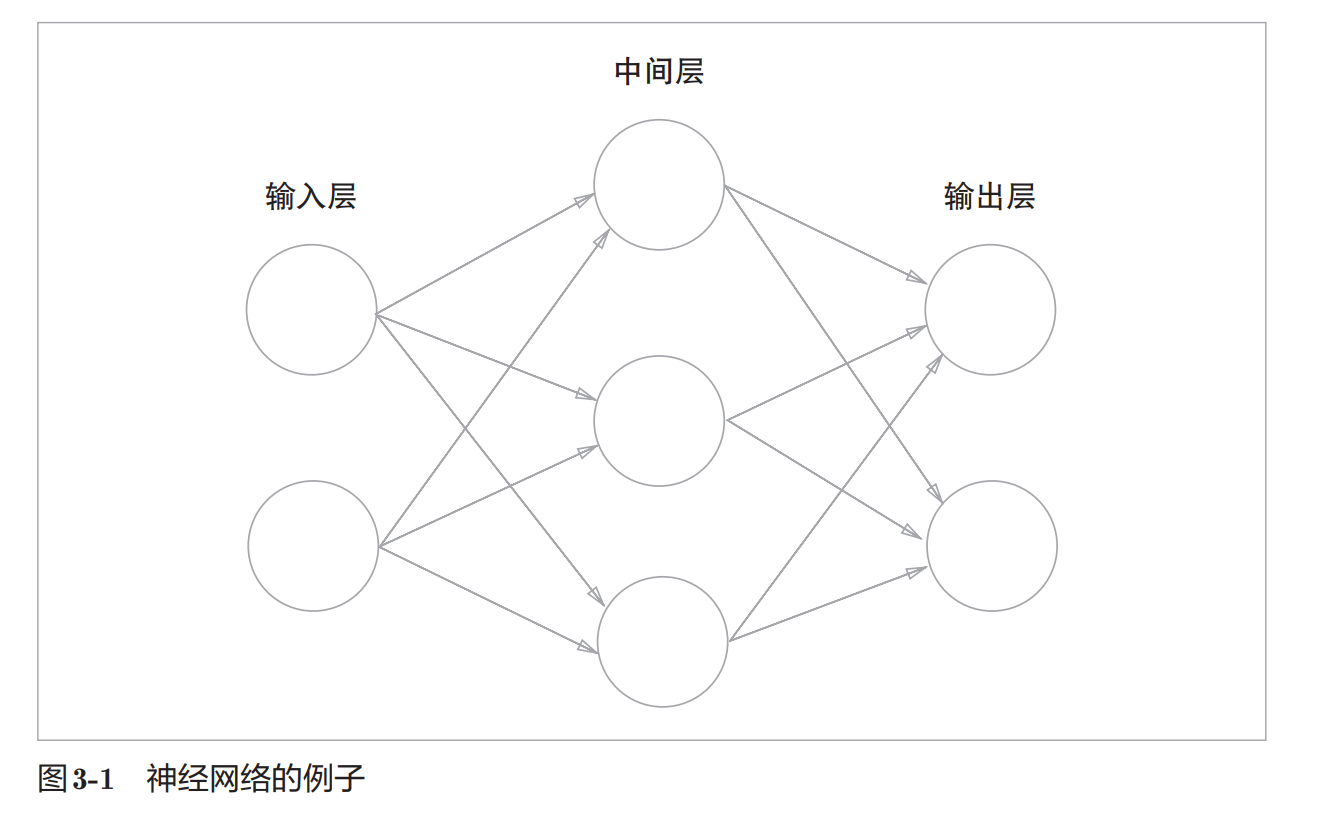

图3-1中，第0层对应输入层，第1层对应中间层，第2层对应输出层。

层编号

本书层号从 0 开始：

第0层：输入层
第1层：隐藏层
第2层：输出层

这样编号是为了后续 Python 实现方便。

网络层数

图中共有：

3层神经元
只有2层带权重的连接

因此本书称其为：

2层网络

计算方式：

复制代码

网络层数 = 神经元总层数 - 1

3.1.2 复习感知机

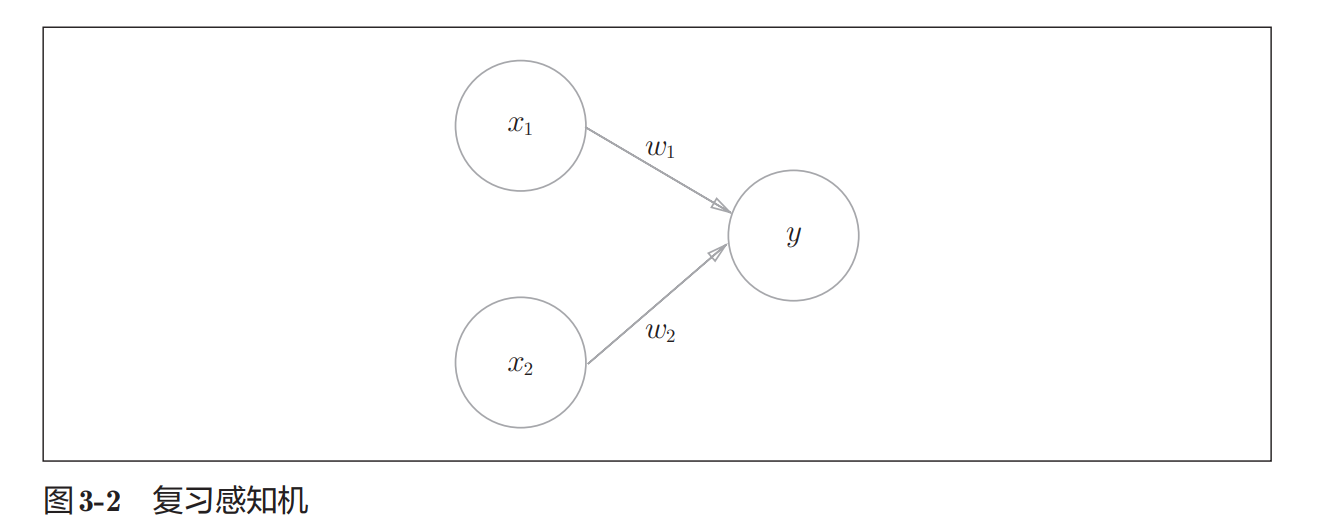

感知机如图3-2中的网络结构。

感知机公式

y = { 0 ( b + w 1 x 1 + w 2 x 2 ≤ 0 ) 1 ( b + w 1 x 1 + w 2 x 2 > 0 ) y= \begin{cases} 0 &(b+w_1x_1+w_2x_2 \le 0) \\ 1 &(b+w_1x_1+w_2x_2 > 0) \end{cases} y={01(b+w1x1+w2x2≤0)(b+w1x1+w2x2>0)

参数含义

( w 1 , w 2 w_1,w_2 w1,w2)：权重
( b b b)：偏置

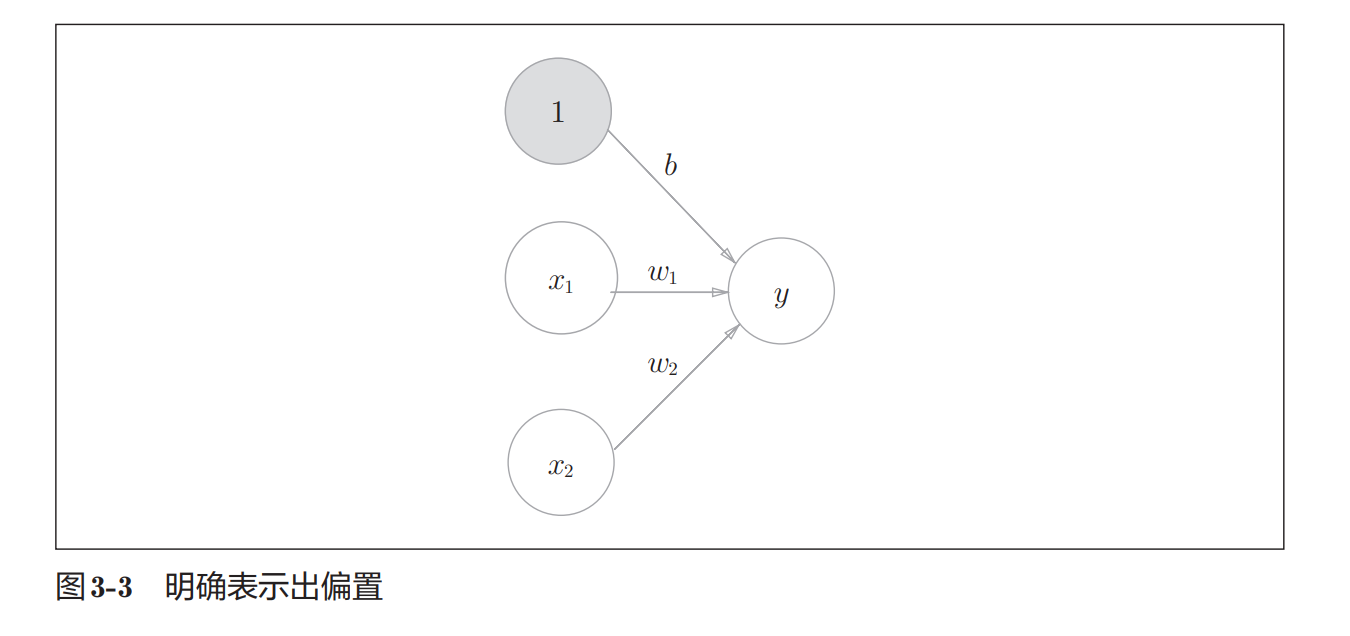

偏置表示

为了区别于其他神经元，我们在图中把偏置神经元整个涂成灰色。

偏置可看作：

输入固定为 1
权重为 (b)

函数形式改写

y = h ( b + w 1 x 1 + w 2 x 2 ) y=h(b+w_1x_1+w_2x_2) y=h(b+w1x1+w2x2)

其中：

h ( x ) = { 0 ( x ≤ 0 ) 1 ( x > 0 ) h(x)= \begin{cases} 0 &(x \le 0) \\ 1 &(x > 0) \end{cases} h(x)={01(x≤0)(x>0)

重点

感知机本质：加权求和后输出结果
使用 h ( x ) h(x) h(x) 可简化公式表示

3.1.3 激活函数登场

激活函数

h ( x ) h(x) h(x) 用于将输入信号总和转换为输出。

作用：

决定如何激活输入信号总和

分阶段表示

先计算加权总和：
a = b + w 1 x 1 + w 2 x 2 a=b+w_1x_1+w_2x_2 a=b+w1x1+w2x2

再通过函数转换输出：
y = h ( a ) y=h(a) y=h(a)

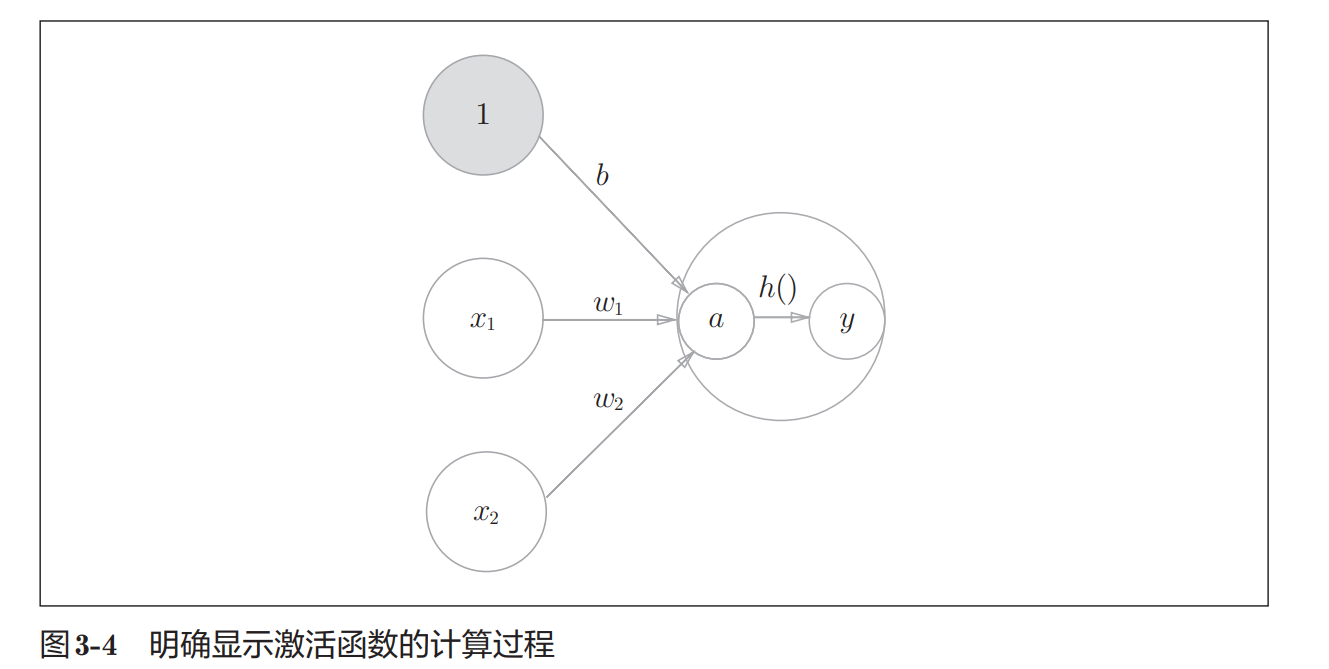

计算过程

节点 a a a：输入信号加权总和
节点 y y y：函数转换后的输出

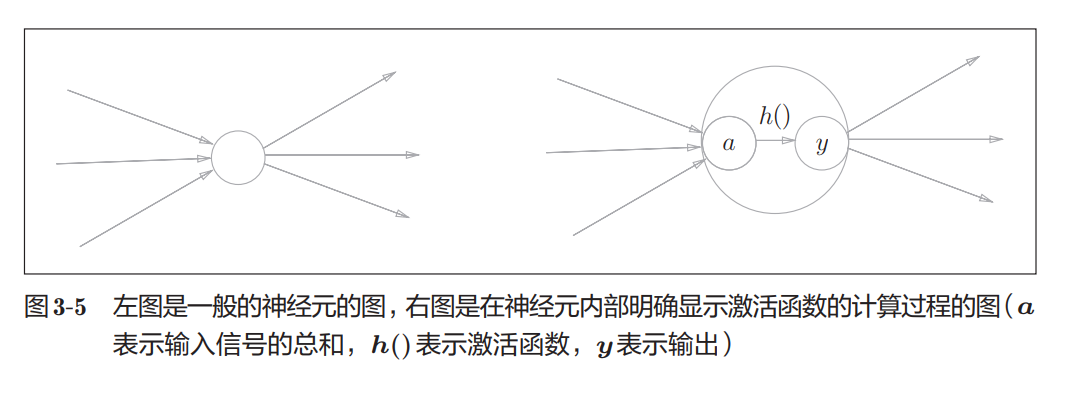

神经元表示

通常：

左图：简化表示
右图：明确显示函数计算过程

重点

激活函数连接感知机与神经网络
神经网络本质：加权求和 + 激活函数
本书中"节点"与"神经元"含义相同

补充

单层感知机：使用阶跃函数

多层感知机：使用平滑激活函数（如 sigmoid）

3.2 激活函数

阶跃函数

阶跃函数：

超过阈值输出1
否则输出0

感知机使用的就是阶跃函数。

神经网络

神经网络与感知机的关键区别：

将阶跃函数替换为其他激活函数

之后将介绍神经网络常用激活函数。

3.2.1 sigmoid函数

sigmoid函数

h ( x ) = 1 1 + exp ⁡ ( − x ) h(x)=\frac{1}{1+\exp(-x)} h(x)=1+exp(−x)1

其中：

exp ⁡ ( − x ) = e − x \exp(-x)=e^{-x} exp(−x)=e−x
e ≈ 2.7182 e \approx 2.7182 e≈2.7182

特点

输入一个值
输出一个转换后的结果

例如：
h ( 1.0 ) = 0.731... h(1.0)=0.731... h(1.0)=0.731...

重点

神经网络常使用 sigmoid 函数作为激活函数
感知机与神经网络的重要区别：激活函数不同
其他结构（多层连接、信号传递）基本相同

3.2.2 阶跃函数的实现

阶跃函数

python 复制代码

def step_function(x):
    if x > 0:
        return 1
    else:
        return 0

缺点：

只能处理单个实数
不支持 NumPy 数组

支持 NumPy 的实现

python 复制代码

def step_function(x):
    y = x > 0
    return y.astype(np.int64)

NumPy比较运算

python 复制代码

>>> x = np.array([-1.0, 1.0, 2.0])
>>> x > 0

array([False,  True,  True])

数组每个元素都会进行比较。

astype()

python 复制代码

>>> y.astype(np.int64)

array([0, 1, 1], dtype=int64)

类型转换：

True → 1
False → 0

重点

NumPy 支持数组级运算
x > 0 返回布尔数组
astype() 可进行类型转换

3.2.3 阶跃函数的图形

绘制阶跃函数

python 复制代码

import numpy as np
import matplotlib.pylab as plt

def step_function(x):
    return np.array(x > 0, dtype=np.int64)

x = np.arange(-5.0, 5.0, 0.1)
y = step_function(x)

plt.plot(x, y)
plt.ylim(-0.1, 1.1)
plt.show()

np.arange()

python 复制代码

np.arange(-5.0, 5.0, 0.1)

生成：

python 复制代码

[-5.0, -4.9, ..., 4.9]

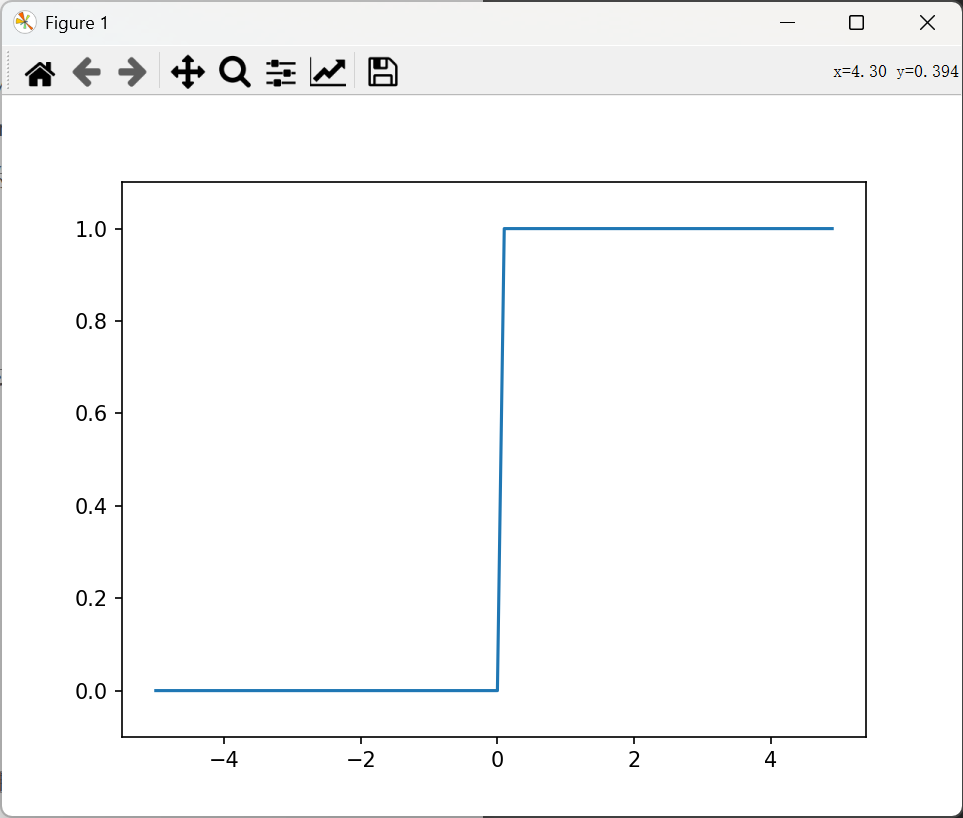

图像特点

以 0 为界
输出从 0 切换为 1
图像呈阶梯状

因此称为：

阶跃函数

对数组x、y进行绘图，结果如图所示。

3.2.4 sigmoid函数的实现

sigmoid函数实现

python 复制代码

def sigmoid(x):
    return 1 / (1 + np.exp(-x))

支持 NumPy 数组

python 复制代码

>>> x = np.array([-1.0, 1.0, 2.0])
>>> sigmoid(x)

array([0.26894142, 0.73105858, 0.88079708])

广播机制

python 复制代码

>>> t = np.array([1.0, 2.0, 3.0])

>>> 1.0 + t
array([2., 3., 4.])

>>> 1.0 / t
array([1.        , 0.5       , 0.33333333])

标量会自动与数组各元素运算。

绘制 sigmoid 函数

python 复制代码

import numpy as np
import matplotlib.pylab as plt

def sigmoid(x):
    return 1 / (1 + np.exp(-x))

x = np.arange(-5.0, 5.0, 0.1)
y = sigmoid(x)

plt.plot(x, y)
plt.ylim(-0.1, 1.1)
plt.show()

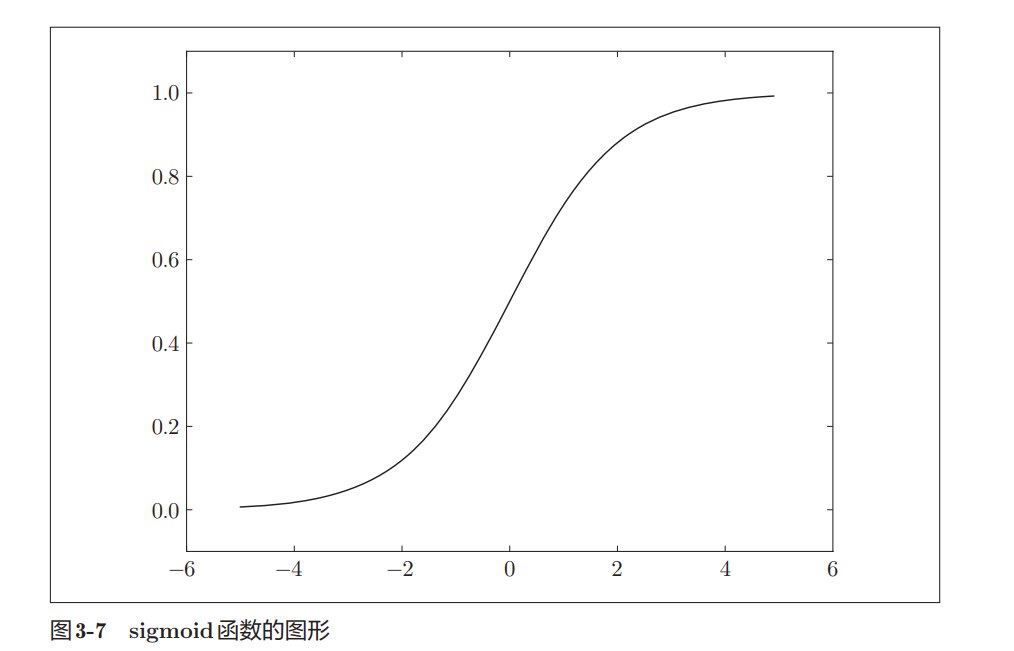

sigmoid函数图像

图像特点

曲线平滑
输出范围：(0, 1)
输入越大，越接近 1
输入越小，越接近 0

3.2.5 sigmoid函数和阶跃函数的比较

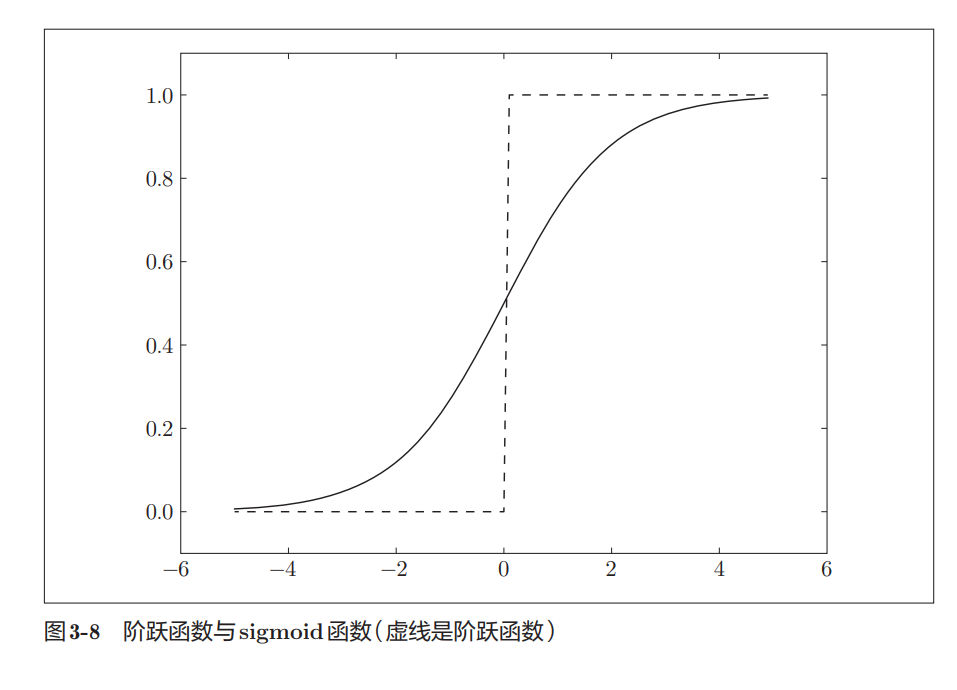

对比图

不同点

阶跃函数

输出只有 0 或 1
变化不连续

sigmoid函数

输出为连续实数
曲线平滑

共同点

输入小时，输出接近 0
输入大时，输出接近 1
输出范围都在 ( 0 , 1 ) (0,1) (0,1) 之间

重点

神经网络更常使用平滑的 sigmoid 函数
sigmoid 的平滑性对神经网络学习很重要

3.2.6 非线性函数

非线性函数

阶跃函数：阶梯状
sigmoid函数：曲线状

两者都属于：

非线性函数

线性函数

线性函数：
h ( x ) = c x h(x)=cx h(x)=cx

特点：

图像是一条直线

为什么不能使用线性函数

若使用线性函数：
h ( x ) = c x h(x)=cx h(x)=cx

三层网络：
y ( x ) = h ( h ( h ( x ) ) ) y(x)=h(h(h(x))) y(x)=h(h(h(x)))

实际仍可化简为：
y ( x ) = a x y(x)=ax y(x)=ax

其中：
a = c 3 a=c^3 a=c3

重点

使用线性函数时，多层网络等价于单层网络
无法发挥"增加层数"的意义
神经网络必须使用非线性函数

3.2.7 ReLU函数

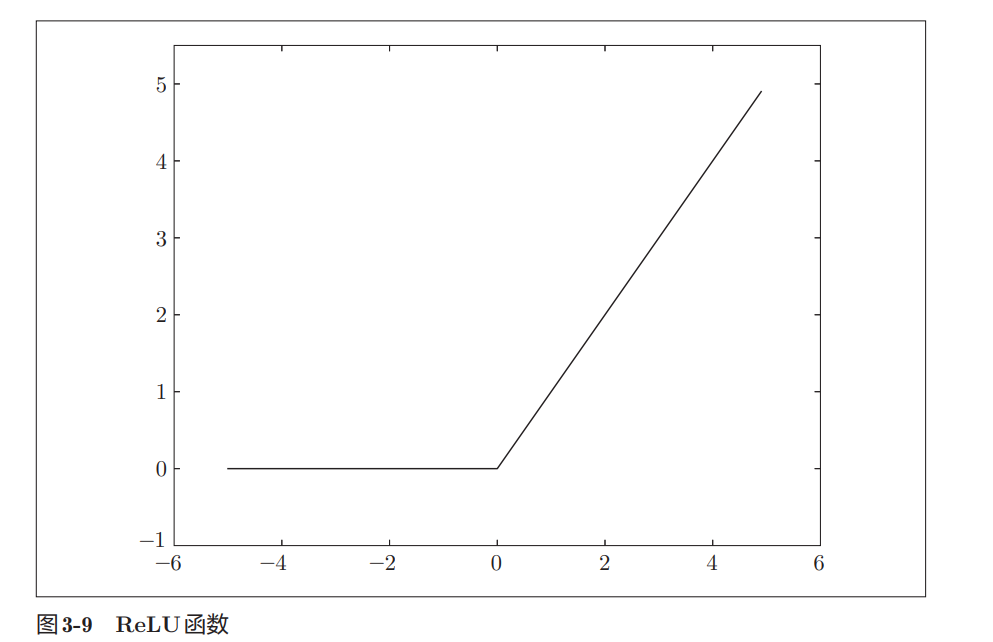

ReLU函数

h ( x ) = { x ( x > 0 ) 0 ( x ≤ 0 ) h(x)= \begin{cases} x &(x>0) \\ 0 &(x\le0) \end{cases} h(x)={x0(x>0)(x≤0)

图像

特点

输入大于 0：直接输出
输入小于等于 0：输出 0

实现

python 复制代码

def relu(x):
    return np.maximum(0, x)

np.maximum()

python 复制代码

np.maximum(a, b)

返回两个值中较大的值。

重点

ReLU 是目前常用激活函数
结构简单
后续章节会大量使用 ReLU 函数

3.3 多维数组的运算

如果掌握了NumPy多维数组的运算，就可以高效地实现神经网络。因此，本节将介绍NumPy多维数组的运算，然后再进行神经网络的实现。

3.3.1 多维数组

一维数组

python 复制代码

>>> A = np.array([1, 2, 3, 4])

>>> np.ndim(A)
1

>>> A.shape
(4,)

>>> A.shape[0]
4

np.ndim()：查看维数
shape：查看数组形状

二维数组

python 复制代码

>>> B = np.array([
... [1, 2],
... [3, 4],
... [5, 6]
... ])

>>> np.ndim(B)
2

>>> B.shape
(3, 2)

表示：

3 行
2 列

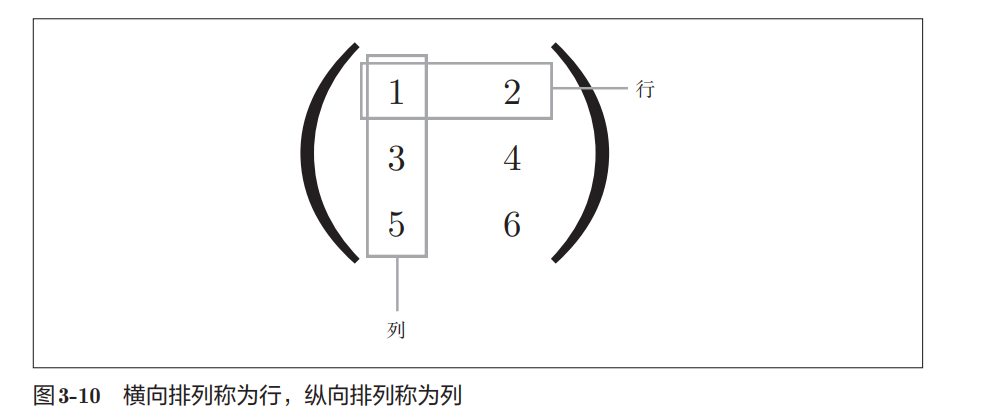

行与列

横向：行（row）
纵向：列（column）

重点

多维数组是数字的集合
二维数组也称为矩阵（matrix）
shape 返回结果为元组（tuple）

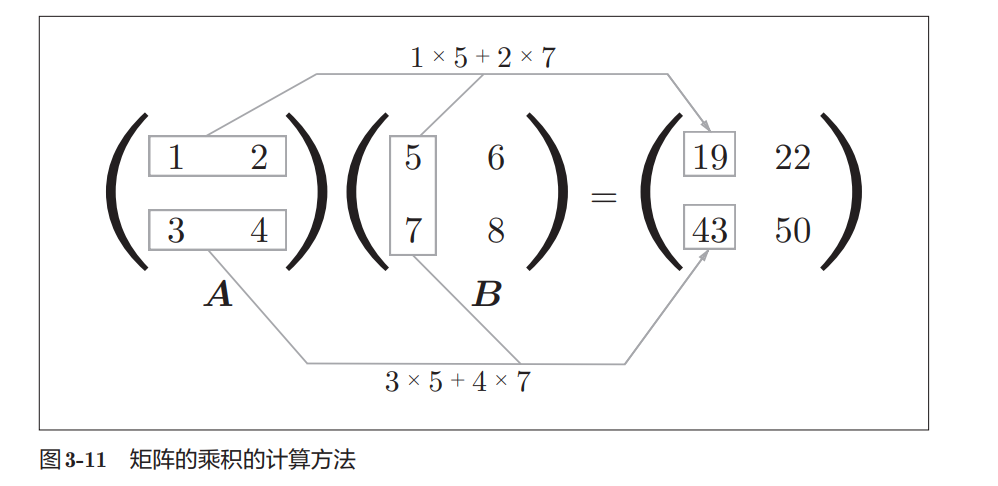

3.3.2 矩阵乘法

矩阵乘法

计算规则：

左矩阵的"行"
乘右矩阵的"列"
对应元素相乘后求和

NumPy实现

python 复制代码

>>> A = np.array([[1, 2], [3, 4]])
>>> B = np.array([[5, 6], [7, 8]])

>>> np.dot(A, B)

array([[19, 22],
       [43, 50]])

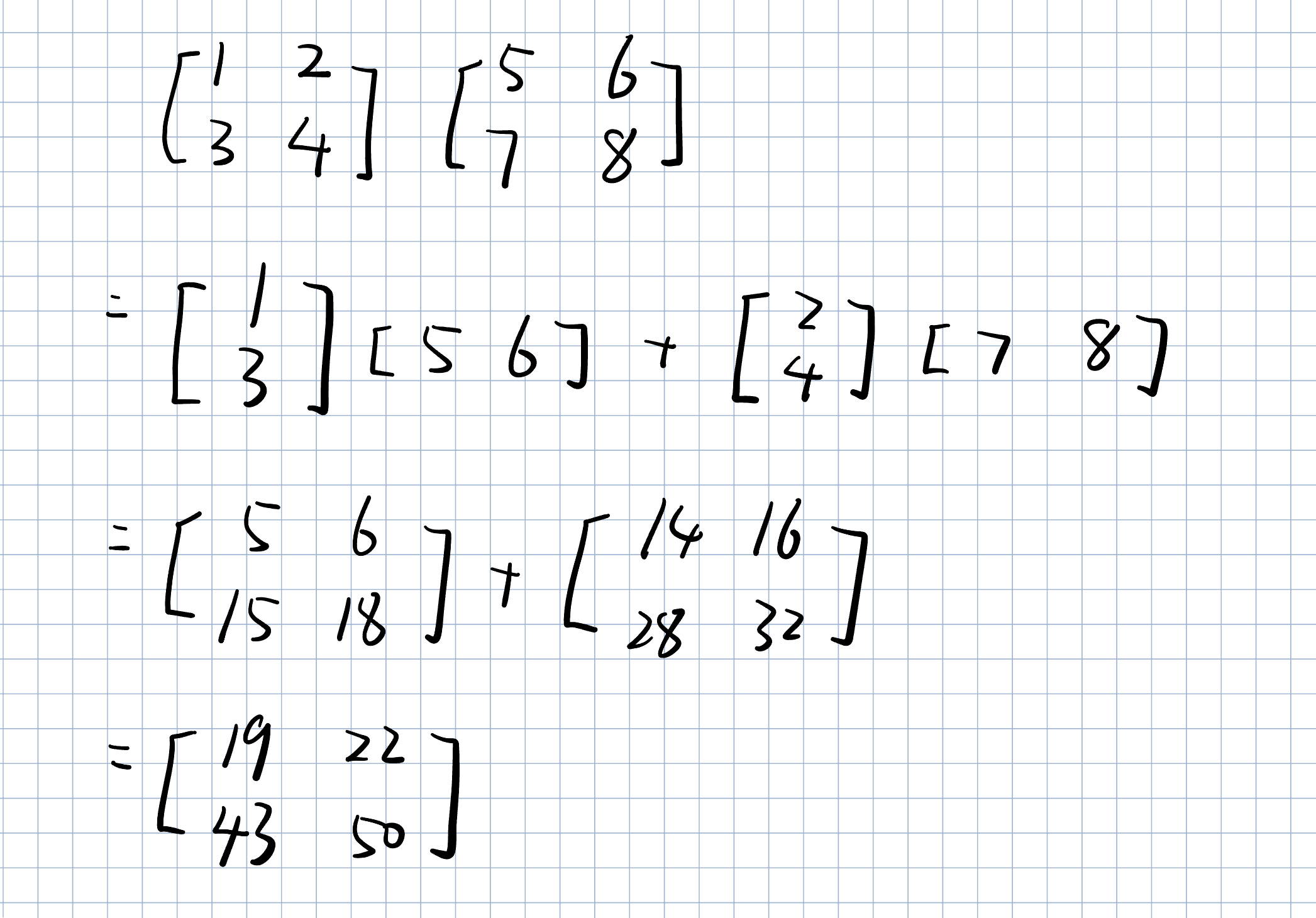

可拆分理解（我倾向的理解方式）

矩阵乘法可理解为：

可拆分理解（我倾向的理解方式）

矩阵乘法可理解为：

即：

左矩阵按列拆
右矩阵按行拆
多个外积相加

这种理解在线性代数和深度学习里非常常见。

shape规则

矩阵乘法要求：

python 复制代码

左矩阵列数 == 右矩阵行数

例如：

python 复制代码

(3×2) · (2×4) → (3×4)

结果shape：

python 复制代码

结果行数来自左矩阵
结果列数来自右矩阵

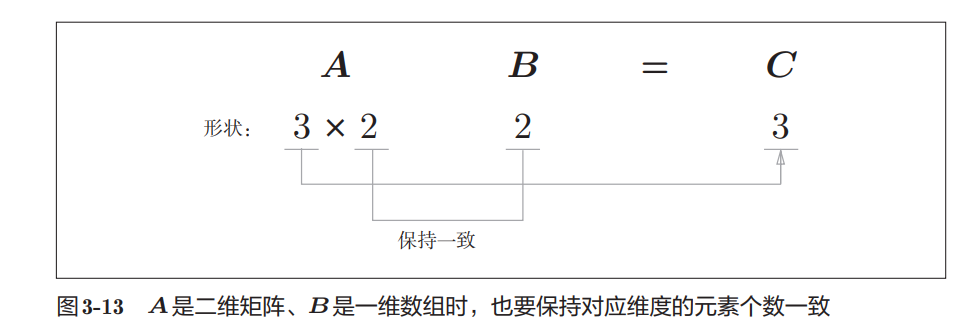

一维数组情况

python 复制代码

>>> A.shape
(3, 2)

>>> B.shape
(2,)
>>> np.dot(A, B)

array([23, 53, 83])

一维数组本质

(2,) 本质是一维数组
不是严格行向量/列向量

真正列向量：

python 复制代码

[[7],
 [8]]

shape：

python 复制代码

(2,1)

真正行向量：

python 复制代码

[[7,8]]

shape：

python 复制代码

(1,2)

3.3.3 神经网络的内积

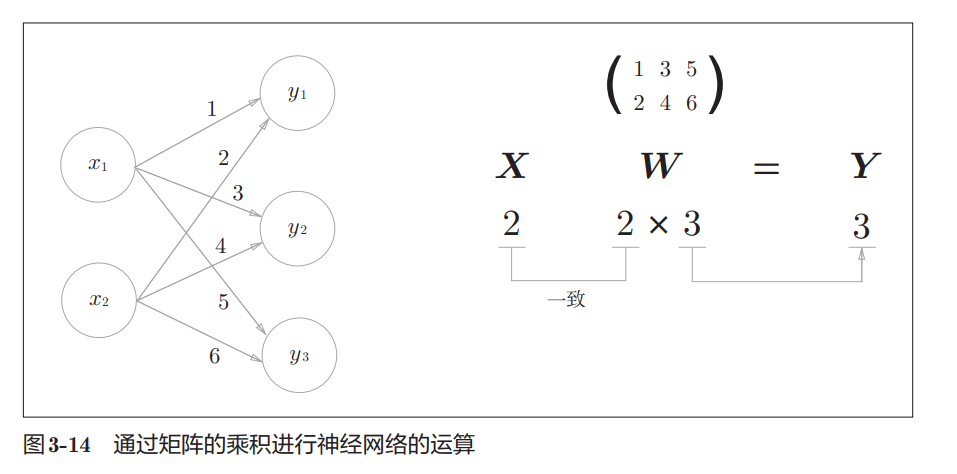

神经网络矩阵表示

输入： X X X
权重： W W W
输出： Y Y Y

shape

python 复制代码

X : (2,)
W : (2,3)
Y : (3,)

矩阵乘法要求：

python 复制代码

X 的元素个数
=
W 的行数

NumPy实现

python 复制代码

>>> X = np.array([1, 2])

>>> W = np.array([
... [1, 3, 5],
... [2, 4, 6]
... ])

>>> np.dot(X, W)

array([ 5, 11, 17])

计算结果

Y = [ 1 × 1 + 2 × 2 , 1 × 3 + 2 × 4 , 1 × 5 + 2 × 6 ] Y= [ 1\times1+2\times2,\ 1\times3+2\times4,\ 1\times5+2\times6 ] Y=[1×1+2×2, 1×3+2×4, 1×5+2×6]

重点

神经网络计算本质是矩阵乘法
np.dot() 可一次性完成多个节点计算
比逐个 for 计算效率更高

3.4 3层神经网络的实现

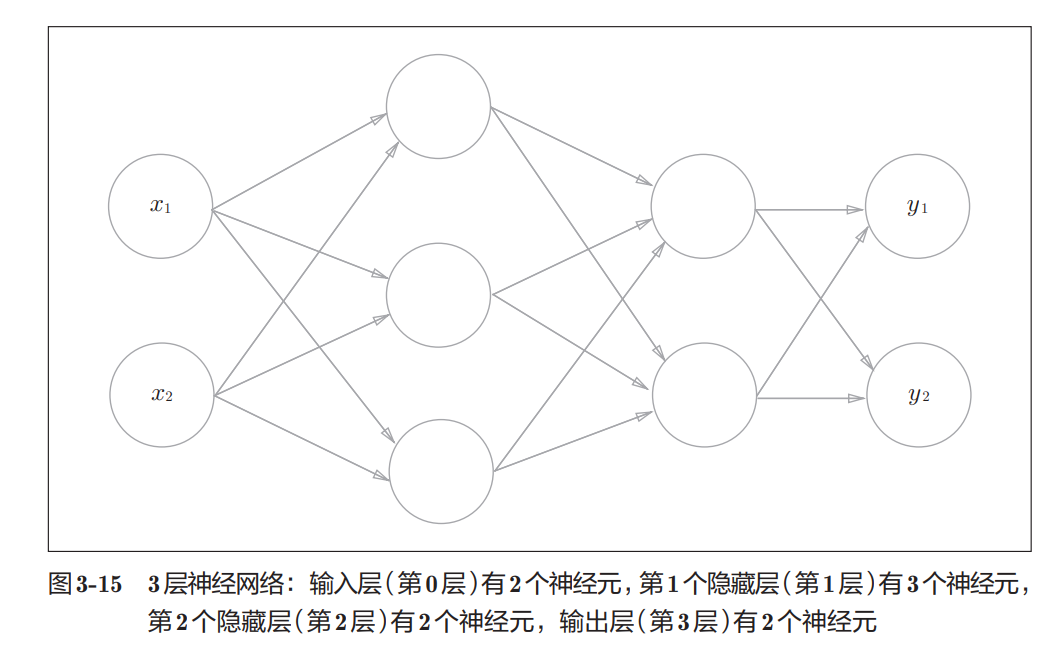

以图3-15的3层神经网络为对象，实现从输入到输出的（前向）处理。在代码实现方面，使用上一节介绍的NumPy多维数组。巧妙地使用NumPy数组，可以用很少的代码完成神经网络的前向处理。

3.4.1 符号确认

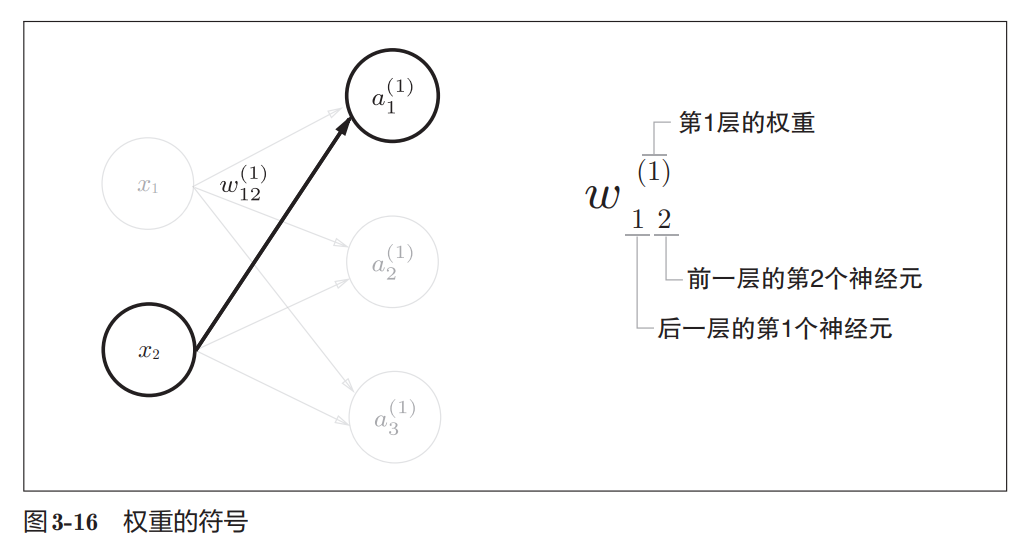

权重符号

w 12 ( 1 ) w_{12}^{(1)} w12(1)

含义：

( 1 ) (1) (1)：第1层权重
下标第1个数字：后一层神经元编号
下标第2个数字：前一层神经元编号

即：

x 2 x_2 x2→ a 1 ( 1 ) a_1^{(1)} a1(1) 的权重

神经元符号

a 1 ( 1 ) a_1^{(1)} a1(1)

表示：

复制代码

第1层的第1个神经元

重点

右上角：层号
右下角：神经元编号
下标顺序：

后一层 → 前一层

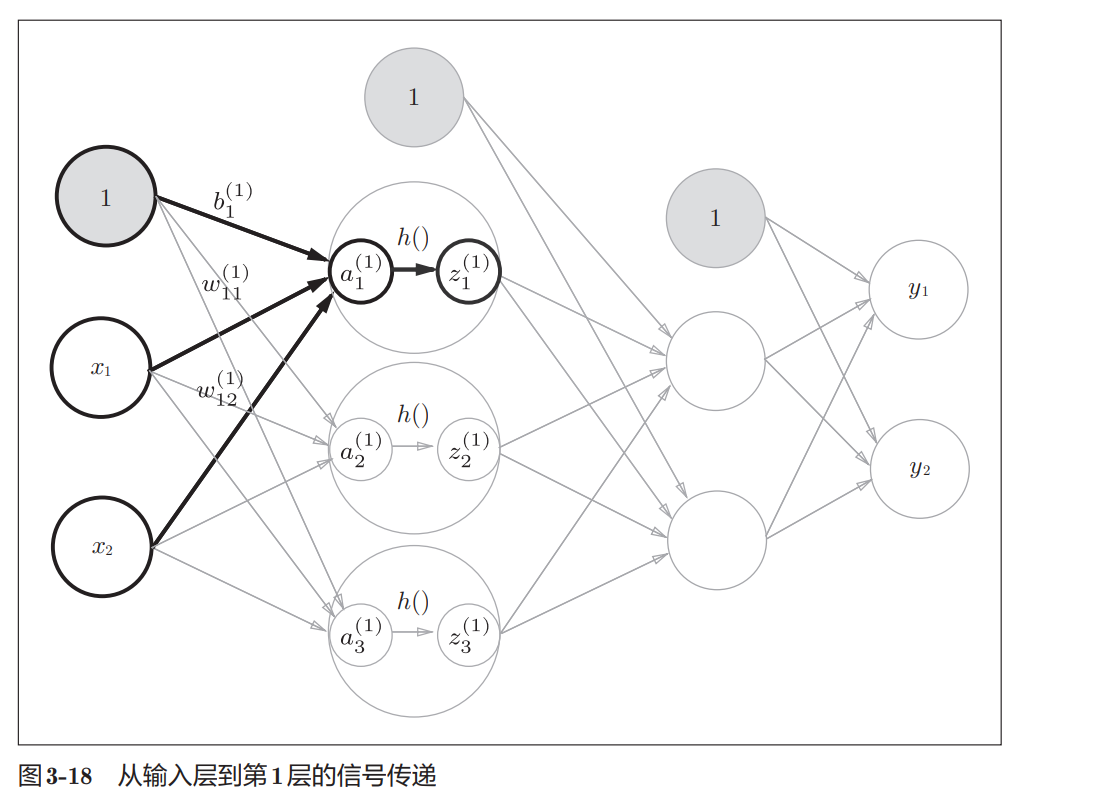

3.4.2 各层间信号传递的实现

矩阵形式

A ( 1 ) = X W ( 1 ) + B ( 1 ) A^{(1)} = XW^{(1)} + B^{(1)} A(1)=XW(1)+B(1)

其中：

一层神经网络可整体写成矩阵形式
多个神经元可一次性并行计算
神经网络计算核心：

python 复制代码

A = XW + B

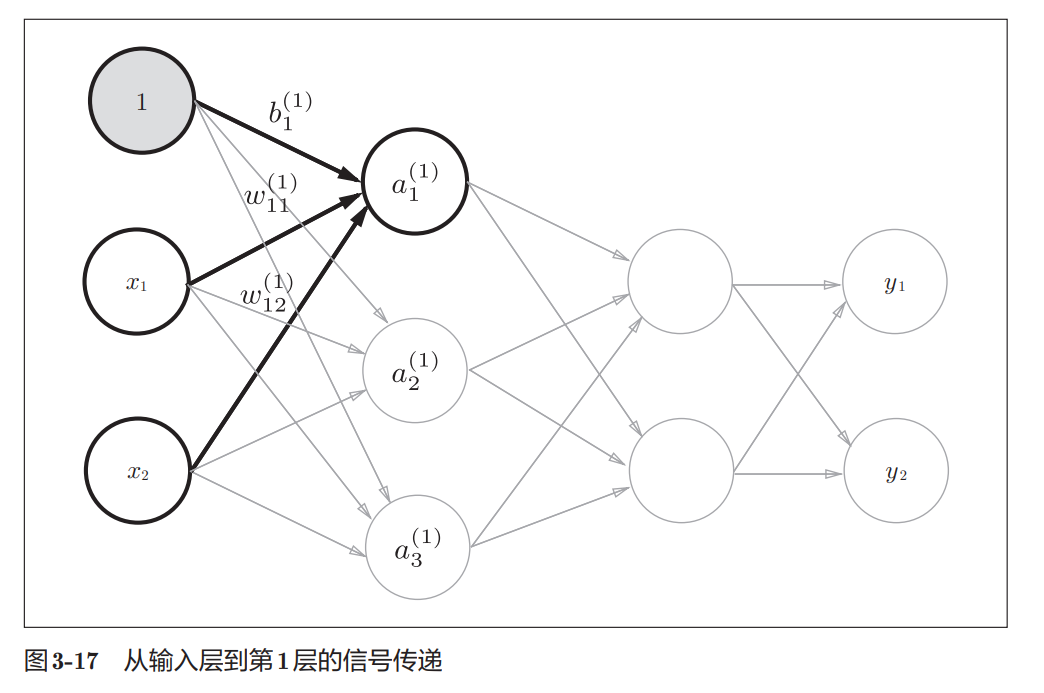

输入层 → 第1层

矩阵表示

python 复制代码

X = np.array([1.0, 0.5])

W1 = np.array([
    [0.1, 0.3, 0.5],
    [0.2, 0.4, 0.6]
])

B1 = np.array([0.1, 0.2, 0.3])
A1 = np.dot(X, W1) + B1

第1层激活

python 复制代码

Z1 = sigmoid(A1)

A A A：加权和
Z Z Z：激活后输出

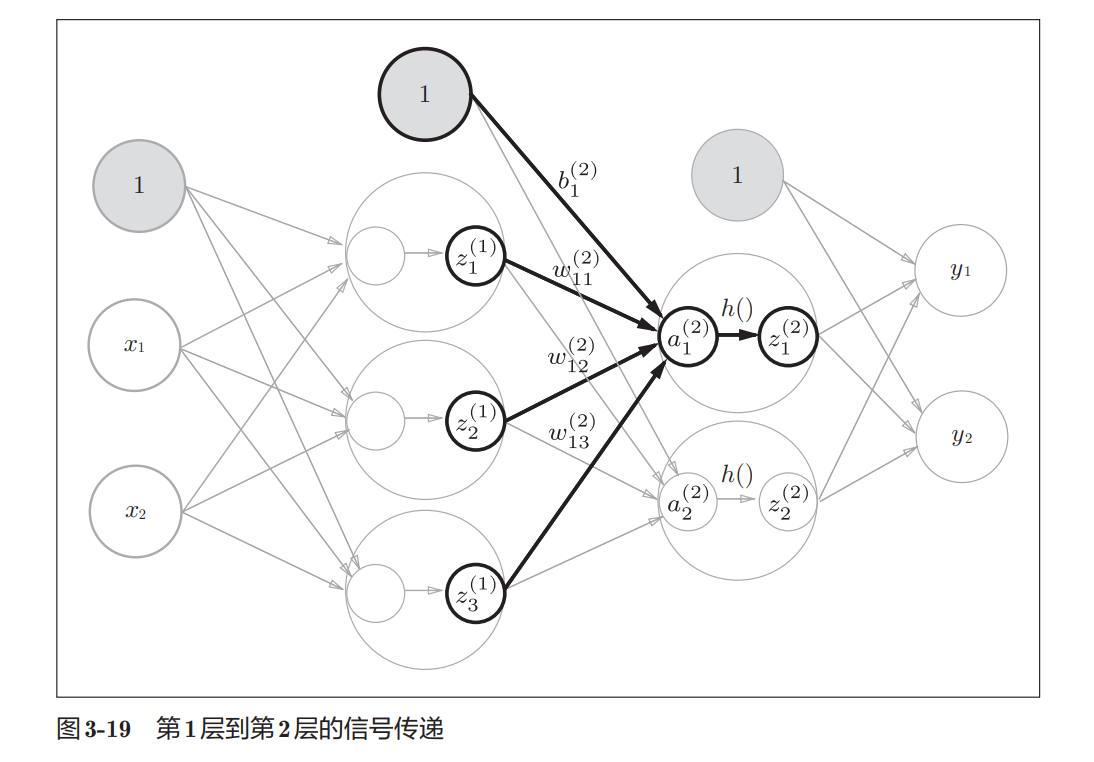

第1层 → 第2层

python 复制代码

W2 = np.array([
    [0.1, 0.4],
    [0.2, 0.5],
    [0.3, 0.6]
])

B2 = np.array([0.1, 0.2])

A2 = np.dot(Z1, W2) + B2
Z2 = sigmoid(A2)

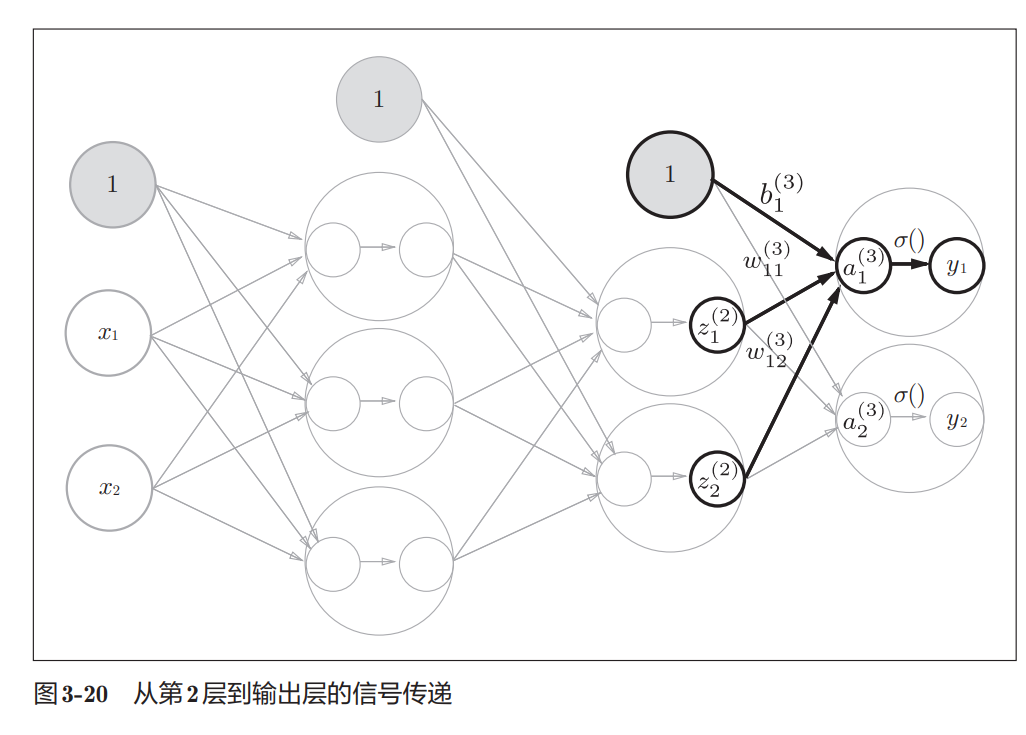

第2层 → 输出层

python 复制代码

def identity_function(x):
    return x

W3 = np.array([
    [0.1, 0.3],
    [0.2, 0.4]
])

B3 = np.array([0.1, 0.2])

A3 = np.dot(Z2, W3) + B3
Y = identity_function(A3)

输出层激活函数

回归问题：恒等函数
二分类：sigmoid
多分类：softmax

重点

神经网络本质：

矩阵乘法 + 偏置 + 激活函数
每层计算流程基本一致：

python 复制代码

A = np.dot(X, W) + B
Z = h(A)

3.4.3 代码实现小结

sigmoid函数

python 复制代码

def sigmoid(x):
    return 1 / (1 + np.exp(-x))

恒等函数

python 复制代码

def identity_function(x):
    return x

初始化网络

python 复制代码

def init_network():
    network = {}

    network['W1'] = np.array([
        [0.1, 0.3, 0.5],
        [0.2, 0.4, 0.6]
    ])

    network['b1'] = np.array([0.1, 0.2, 0.3])

    network['W2'] = np.array([
        [0.1, 0.4],
        [0.2, 0.5],
        [0.3, 0.6]
    ])

    network['b2'] = np.array([0.1, 0.2])

    network['W3'] = np.array([
        [0.1, 0.3],
        [0.2, 0.4]
    ])

    network['b3'] = np.array([0.1, 0.2])

    return network

前向传播

python 复制代码

def forward(network, x):
    W1, W2, W3 = network['W1'], network['W2'], network['W3']
    b1, b2, b3 = network['b1'], network['b2'], network['b3']

    a1 = np.dot(x, W1) + b1
    z1 = sigmoid(a1)

    a2 = np.dot(z1, W2) + b2
    z2 = sigmoid(a2)

    a3 = np.dot(z2, W3) + b3
    y = identity_function(a3)

    return y

运行

python 复制代码

network = init_network()

x = np.array([1.0, 0.5])

y = forward(network, x)

print(y)

输出：

python 复制代码

[0.31682708 0.69627909]

重点

init_network()：初始化参数
forward()：前向传播
神经网络核心流程：

输入
→ 加权求和
→ 激活函数
→ 输出
使用 NumPy 可高效实现矩阵化计算

3.5 输出层的设计

不同问题使用不同激活函数

回归问题：恒等函数
分类问题：softmax函数

分类问题

预测：

复制代码

属于哪个类别

例如：

男 / 女
猫 / 狗

回归问题

预测：

复制代码

连续数值

例如：

体重
房价
温度

3.5.1 恒等函数和softmax函数

恒等函数

特点：

输入直接输出
不进行变换

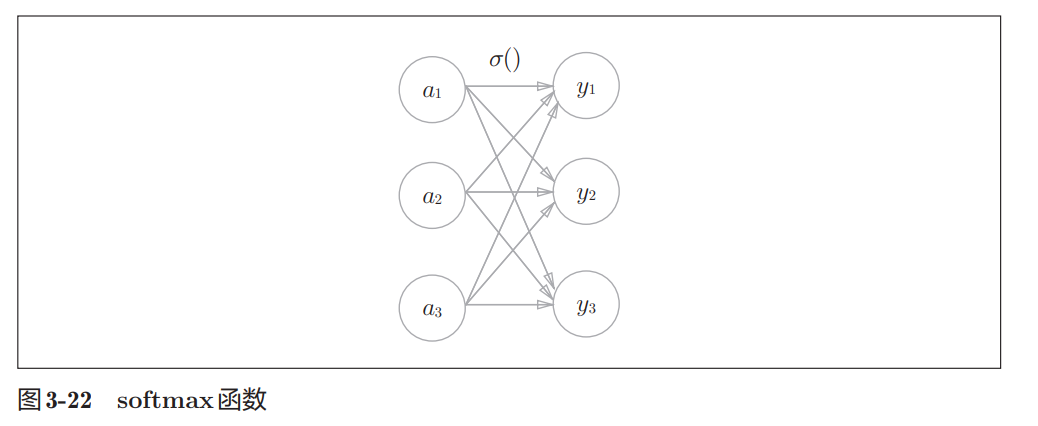

softmax函数

其中：

分子：当前输入的指数
分母：所有输入指数之和

softmax特点

所有输出互相关联
所有输出值之和为 1
常用于分类问题

NumPy实现

python 复制代码

>>> a = np.array([0.3, 2.9, 4.0])

>>> exp_a = np.exp(a)

>>> exp_a
array([ 1.34985881, 18.17414537, 54.59815003])

>>> np.sum(exp_a)
74.1221542101633

>>> y = exp_a / np.sum(exp_a)

>>> y
array([0.01821127, 0.24519181, 0.73659691])

softmax函数实现

python 复制代码

def softmax(a):
    exp_a = np.exp(a)
    sum_exp_a = np.sum(exp_a)
    y = exp_a / sum_exp_a

    return y

重点

恒等函数：直接输出
softmax：转换为概率形式
分类问题常使用 softmax 输出层

3.5.2 实现 softmax函数时的注意事项

溢出问题

softmax 中包含指数运算：
exp ⁡ ( x ) \exp(x) exp(x)

当输入很大时：

python 复制代码

e^1000 → inf // inf是无穷大的意思

会导致：

overflow（溢出）
nan（无效结果）

改进方法

softmax 可同时减去同一个常数：

通常：

python 复制代码

C' = 输入中的最大值

示例

python 复制代码

>>> a = np.array([1010, 1000, 990])

>>> np.exp(a)
array([inf, inf, inf])

会溢出。

减去最大值

python 复制代码

>>> c = np.max(a)

>>> a - c
array([0, -10, -20])
>>> np.exp(a - c) / np.sum(np.exp(a - c))

array([
9.99954600e-01,
4.53978686e-05,
2.06106005e-09
])

改进版softmax

python 复制代码

def softmax(a):
    c = np.max(a)

    exp_a = np.exp(a - c)

    sum_exp_a = np.sum(exp_a)

    y = exp_a / sum_exp_a

    return y

重点

softmax 容易发生指数溢出
常用技巧：

先减去最大值

不会改变最终结果
输出结果总和仍为 1

3.5.3 softmax函数的特征

softmax输出

python 复制代码

>>> a = np.array([0.3, 2.9, 4.0])

>>> y = softmax(a)

>>> y
array([
0.01821127,
0.24519181,
0.73659691
])

>>> np.sum(y)
1.0

特点

输出范围： ( 0 , 1 ) (0,1) (0,1)
输出总和为 1
可解释为概率

例如：

复制代码

第2类概率最大

大小关系不变

softmax 前后：

复制代码

最大值位置不会改变

因为：

复制代码

exp(x) 单调递增

分类时的处理

分类问题通常：

复制代码

取输出最大的类别

因此：

复制代码

推理阶段常省略 softmax

因为不会影响最终分类结果。

学习与推理

学习（training）：训练模型
推理（inference）：使用模型预测

softmax 主要与：

复制代码

训练过程

有关。

3.5.4 输出层的神经元数量

输出层神经元数量

规则：

复制代码

输出层神经元数量
=
类别数量

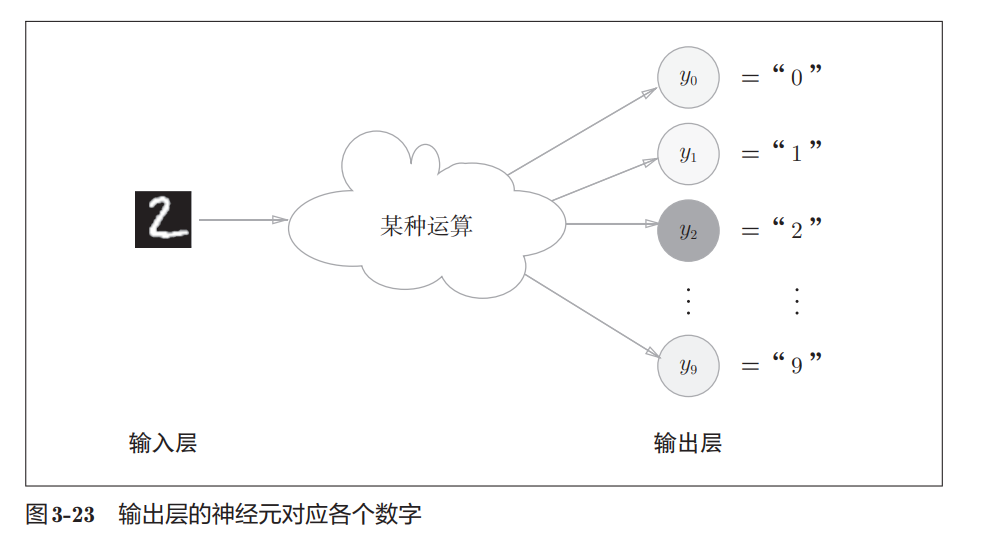

例子：数字识别

数字分类：

复制代码

0 ~ 9

因此：

复制代码

输出层需要10个神经元

输出含义

复制代码

y0 → 数字0
y1 → 数字1
...
y9 → 数字9

分类结果

通常：

复制代码

输出值最大的神经元
=
预测类别

图中：

复制代码

y2 最大 → 预测结果为 2

3.6 手写数字识别

这一节开始正式用神经网络解决实际问题：手写数字分类。

流程分为两步：

学习（训练）：用训练数据学习权重参数
推理（预测）：使用学习好的参数进行分类

本节重点是：

复制代码

神经网络前向传播（forward propagation）

即：

复制代码

输入图像
→ 神经网络计算
→ 输出预测结果

3.6.1 MNIST数据集

MNIST 是机器学习中最经典的手写数字数据集之一，包含：

训练集：60000 张图片
测试集：10000 张图片

每张图片：

表示数字 0～9
大小为 28 × 28
灰度图（单通道）
像素值范围：0 ~ 255

读取 MNIST 数据

python 复制代码

from mnist import load_mnist

(x_train, t_train), (x_test, t_test) = \
    load_mnist(flatten=True, normalize=False)

数据形状：

python 复制代码

x_train.shape -> (60000, 784)
t_train.shape -> (60000,)
x_test.shape  -> (10000, 784)
t_test.shape  -> (10000,)

在 MNIST 里：

python 复制代码

(x_train, t_train), (x_test, t_test)

含义是：

变量	含义
`x_train`	训练图片数据
`t_train`	训练标签
`x_test`	测试图片数据
`t_test`	测试标签

load_mnist 参数

python 复制代码

load_mnist(
    normalize=True,
    flatten=True,
    one_hot_label=False
)

normalize

是否归一化：

True：像素缩放到 0.0 ~ 1.0
False：保持 0 ~ 255

flatten

是否展开图片：

True

python 复制代码

(784,)

把 28×28 展平成一维数组。

False

python 复制代码

(1, 28, 28)

保留原始图像结构。

one_hot_label

是否使用 one-hot 编码：

python 复制代码

5 -> [0,0,0,0,0,1,0,0,0,0]

只有正确类别为 1，其余为 0。

显示 MNIST 图片

python 复制代码

img = x_train[0]
label = t_train[0]

print(label) # 5
print(img.shape) # (784,)

由于图片被展开成了一维数组：

python 复制代码

img = img.reshape(28, 28)

恢复成原始二维图像。

reshape 的作用

python 复制代码

(784,) -> (28,28)

只是改变数组形状：

数据不变
排列方式不变

方便图像显示。

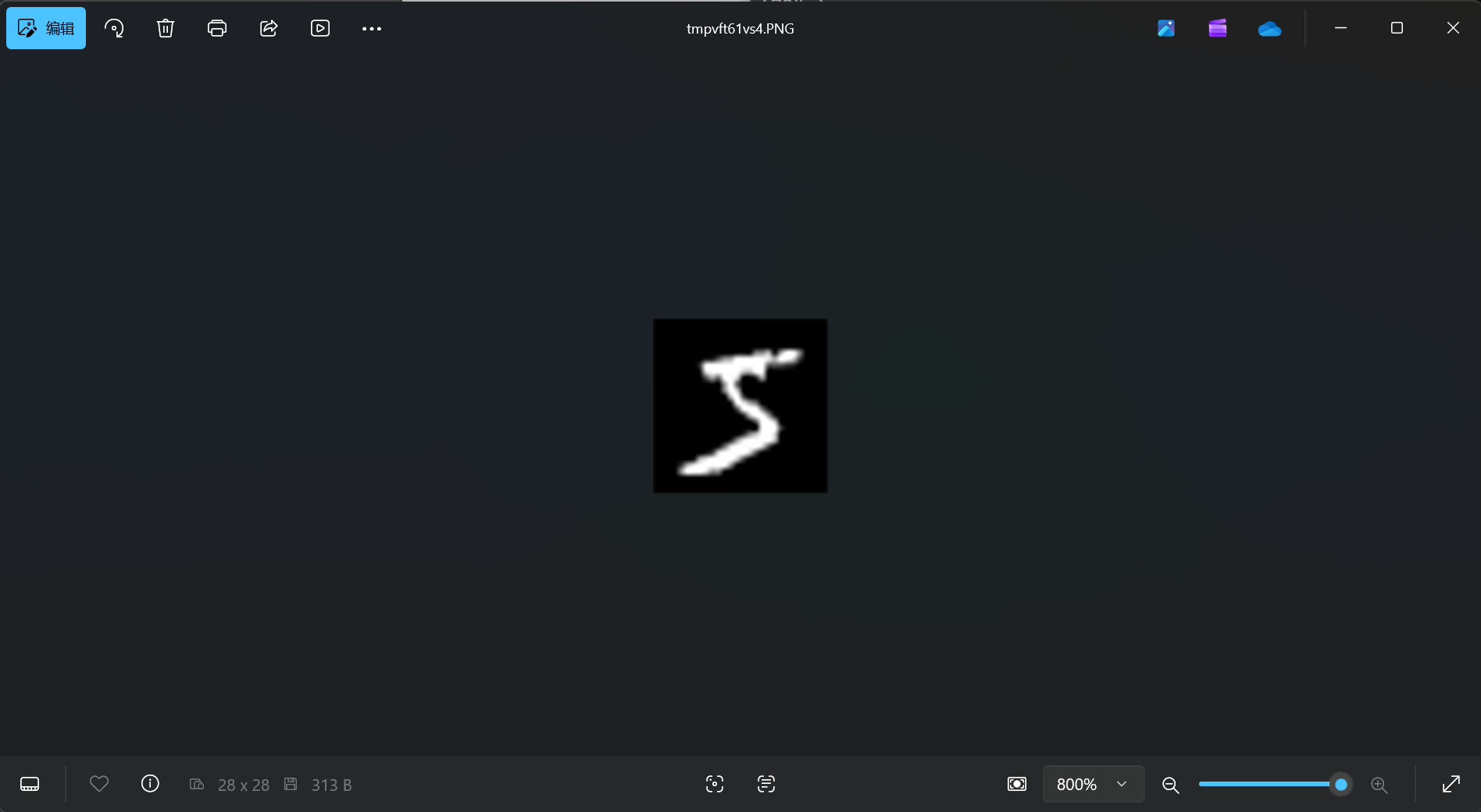

图像显示

python 复制代码

from PIL import Image

pil_img = Image.fromarray(np.uint8(img))
pil_img.show()

这里：

Image.fromarray()
将 NumPy 数组转成图片对象
np.uint8()
转成图像常用的 8 位整数类型

重点

MNIST 是经典手写数字数据集
每张图是 28×28 灰度图
神经网络输入时常展开成 (784,)
reshape() 可恢复图像形状
normalize 控制是否归一化
one_hot_label 控制标签编码方式

3.6.2 神经网络的推理处理

这里开始正式使用已经学习好的神经网络进行"推理"。

这个网络：

输入层：784 个神经元
（因为图片大小是 28×28）
输出层：10 个神经元
（对应数字 0~9）
隐藏层：
- 第1层：50 个神经元
- 第2层：100 个神经元

获取数据

python 复制代码

def get_data():
    (x_train, t_train), (x_test, t_test) = \
        load_mnist(
            normalize=True,
            flatten=True,
            one_hot_label=False
        )

    return x_test, t_test

这里：

normalize=True

把像素值从：

python 复制代码

0 ~ 255

变成：

python 复制代码

0.0 ~ 1.0

方便神经网络计算。

读取已经学习好的参数

python 复制代码

def init_network():
    with open("sample_weight.pkl", 'rb') as f:
        network = pickle.load(f)

    return network

这里：

python 复制代码

sample_weight.pkl

保存的是：

权重 W
偏置 b

也就是神经网络已经学习完成后的参数。

前向传播（推理）

python 复制代码

def predict(network, x):

核心流程：

python 复制代码

输入
→ 第1层
→ sigmoid
→ 第2层
→ sigmoid
→ 输出层
→ softmax

代码：

python 复制代码

a1 = np.dot(x, W1) + b1
z1 = sigmoid(a1)

a2 = np.dot(z1, W2) + b2
z2 = sigmoid(a2)

a3 = np.dot(z2, W3) + b3
y = softmax(a3)

最终：

python 复制代码

是：

python 复制代码

[0.01, 0.03, 0.90, ...]

这种"每个数字对应的概率"。

取得预测结果

python 复制代码

p = np.argmax(y)

argmax()：

返回最大值的位置
即概率最高的类别

例如：

python 复制代码

[0.01, 0.03, 0.90, ...]

最大值在索引 2：

python 复制代码

p = 2

表示网络认为这张图是数字 2。

计算识别精度

python 复制代码

if p == t[i]:
    accuracy_cnt += 1

如果预测结果：

python 复制代码

和正确标签：

python 复制代码

t[i]

相同：

则说明分类正确。

最后：

python 复制代码

accuracy = 正确数量 / 总数量

结果：

python 复制代码

Accuracy: 0.9352

表示：

python 复制代码

93.52%

的图片被正确识别。

normalize 的意义

正规化（normalization）：

python 复制代码

像素值 / 255

作用：

缩小数据范围
让数据更稳定
提高学习和推理效果

属于一种：

python 复制代码

预处理（pre-processing）

whitening（白化）

白化是一种更高级的预处理。

目标：

调整数据分布
降低数据间相关性
让数据更均匀

后面深度学习中会经常见到类似思想。

3.6.3 批处理

之前的推理过程：

python 复制代码

一次只处理 1 张图片

输入：

python 复制代码

(784,)

输出：

python 复制代码

(10,)

对应：

784 个像素输入
10 个类别概率输出

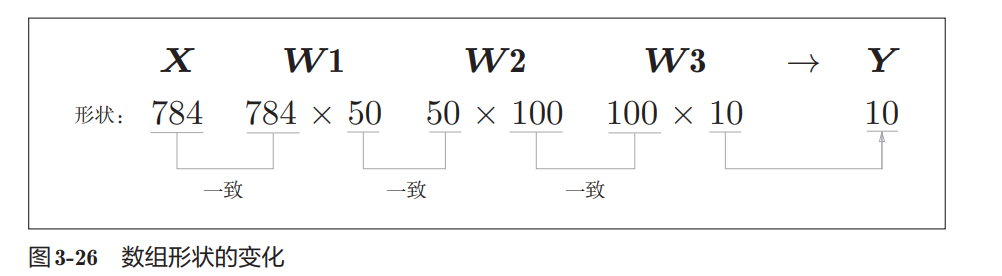

网络各层 shape

python 复制代码

x[0].shape
# (784,)

W1.shape
# (784, 50)

W2.shape
# (50, 100)

W3.shape
# (100, 10)

整体过程：

python 复制代码

(784,)
→
(784,50)
→
(50,100)
→
(100,10)
→
(10,)

即：

python 复制代码

784 → 50 → 100 → 10

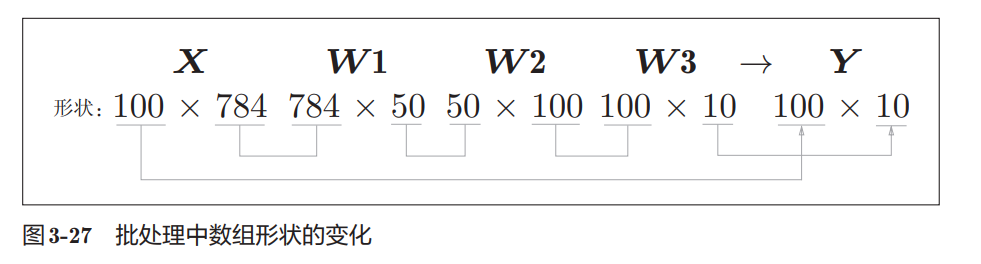

批处理（Batch）

如果一次输入：

python 复制代码

100 张图片

则：

python 复制代码

x.shape
# (100, 784)

表示：

100 条数据
每条数据 784 个像素

此时：

python 复制代码

(100,784)
·
(784,50)
=
(100,50)

后面同理：

python 复制代码

(100,50)
·
(50,100)
=
(100,100)

(100,100)
·
(100,10)
=
(100,10)

最终：

python 复制代码

y.shape
# (100, 10)

表示：

python 复制代码

100 张图片
对应
100 组分类结果

batch 的意义

batch：

python 复制代码

一批数据

比如：

python 复制代码

100 张图片打包一起算

这样：

更快
更适合矩阵运算
GPU/NumPy 优化效果更好

批处理代码

python 复制代码

batch_size = 100

表示：

python 复制代码

每次处理 100 张图

循环：

python 复制代码

for i in range(0, len(x), batch_size):

等价于：

python 复制代码

提取 batch

python 复制代码

x_batch = x[i:i+batch_size]

例如：

python 复制代码

x[0:100]
x[100:200]
x[200:300]

每次拿 100 张图。

axis=1

python 复制代码

p = np.argmax(y_batch, axis=1)

假设：

python 复制代码

y_batch.shape
# (100,10)

即：

python 复制代码

100 行
每行 10 个类别概率

axis=1 表示：

python 复制代码

按行找最大值

例如：

python 复制代码

[
 [0.1, 0.8, 0.1],
 [0.3, 0.1, 0.6]
]

结果：

python 复制代码

[1, 2]

表示：

第1行最大值在索引1
第2行最大值在索引2

统计正确数量

python 复制代码

p == t[i:i+batch_size]

得到：

python 复制代码

[True, False, True, ...]

然后：

python 复制代码

np.sum(...)

会把：

python 复制代码

True -> 1
False -> 0

最终得到：

python 复制代码

这一批预测正确的数量

重点

batch = 一次处理多张图片
批处理本质是大型矩阵运算
shape 必须对应一致
axis=1 表示按行取最大值
批处理比逐张处理更高效

3.7 小结

本章主要介绍了神经网络的前向传播过程。

神经网络和感知机本质上都属于"信号按层传递"的结构，但两者最大的区别在于激活函数。感知机使用的是阶跃函数，而神经网络通常使用 sigmoid、ReLU 等平滑的非线性函数。正是这种平滑性，使神经网络能够进行有效学习。

同时，本章还学习了如何利用 NumPy 的矩阵运算高效实现神经网络，包括：

使用矩阵乘法完成层与层之间的信号传递
使用 batch（批处理）提升推理效率
根据任务类型选择输出层激活函数
- 回归问题：恒等函数
- 分类问题：softmax函数

此外，还通过 MNIST 手写数字数据集实现了一个完整的三层神经网络推理流程，对神经网络的整体结构有了初步认识。
