1、概述
在HSB项目中，FPGA serdes光口输出，经过电口PHY芯片转接为电口H-MTD口输出，在经过电口时，根据客户需求，需要使用PODL电路，进行同一根双绞线传输数据电源；在汽车和工业物联网等领域尤为重要，它能显著简化布线，减轻线束重量并降低成本，为传感器、摄像头等设备供电。一个典型的PoDL系统由供电设备(PSE) 和受电设备(PD) 两大部分构成；
2、硬件原理框图PD部分
Marvell MV-Q3244 Phy芯片使用的PD部分的电源管理芯片为ti的LTC9111;

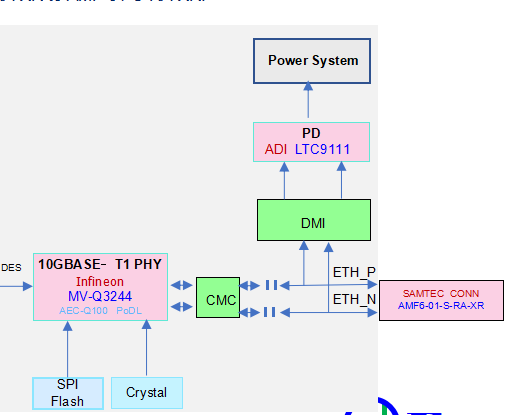

如上电路图描述，这是一个典型的 10GBASE-T1 车载以太网物理层(PHY) 与 数据线供电(PoDL) 结合的应用电路；
其中**PD（受电设备）控制器 -- ADI LTC9111，**从数据线（ETH P/N）上提取直流电源，并执行检测、分级、浪涌限流等 PoDL 握手协议；接收来自供电设备(PSE)的电源，并为后级的 PHY、Flash、晶振等提供稳定的系统电压（通常为 3.3V 或 5V）；
其中CMC -- 共模扼流圈，作用抑制共模噪声，提高电磁兼容性(EMC)，串联在连接器和 PHY 之间，ETH P/N 经过 CMC 后进入 PHY 和 PD 控制器；
3、podl解决方案

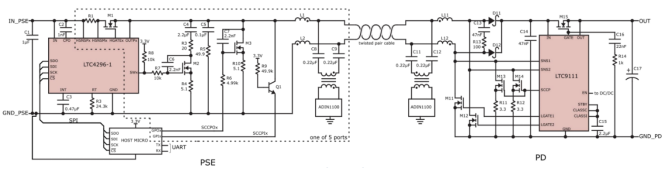

使用ADI PSE控制器芯片 IC LTC4296-1，PD控制器 IC LTC9111；
PSE端，LTC4296控制器安全、智能地将直流电源合并到单对以太网（SPE）线上，并为连接的设备供电；
在下面设计中，LTC4296-1和LTC9111各司其职，共同协作：首先微控制器（Host Micro）通过SPI总线配置LTC4296-1，后者通过SCCP协议对线缆进行检测和分级，确认存在有效的受电设备（PD），进行上电握手操作；握手成功后，LTC4296-1通过外部MOSFET将电源施加到线缆上。同时，LTC9111将来自微控制器的数据发送到同一对线缆上，实现电力与数据叠加**；**系统运行时，LTC4296-1持续进行功率监测和保护。ADIN1100则持续传输数据，并可通过其集成的诊断功能实时监测链路质量，实现运行管理；
最后，当远程PD设备不需要工作时，它可以发起"睡眠"请求。LTC4296-1接收到信号后，会将系统切换至低功耗待机状态，从而显著降低整体能耗。
4、总结
其中关键点有两个：
-
电源路径：PoDL 电源从 ETH P/N 进入 → 经过 CMC → 到达 LTC9111 → LTC9111 输出系统电压给 PHY、Flash、晶振等。
-
数据路径：高速差分数据从 ETH P/N 进入 → 经过 CMC → 到达 MV-Q3244 PHY → PHY 恢复时钟和串行数据 → 转换为标准 MAC 接口（如 USXGMII）传递给处理器。
