STM32 零基础可移植教程 09：串口收一行命令，用 led on 控制 LED

上一篇我们把 USART RX 中断跑通了。

电脑发一个字符，STM32 能收到，并且能打印：

bash 复制代码

RX: A, hex: 0x41

这一步说明串口接收链路没问题。

但真实项目里，我们很少只收一个字符。更常见的是在串口助手里输入一行命令：

bash 复制代码

led on

led off

led toggle

然后让板子执行对应动作。

这一篇就把单字节接收往前推一步：

bash 复制代码

用 USART RX 中断接收一行命令，然后解析命令控制 LED

本篇还是不讲 DMA、不讲 IDLE、不讲复杂协议。先把"收一行字符串"这件事跑通。

本篇目标

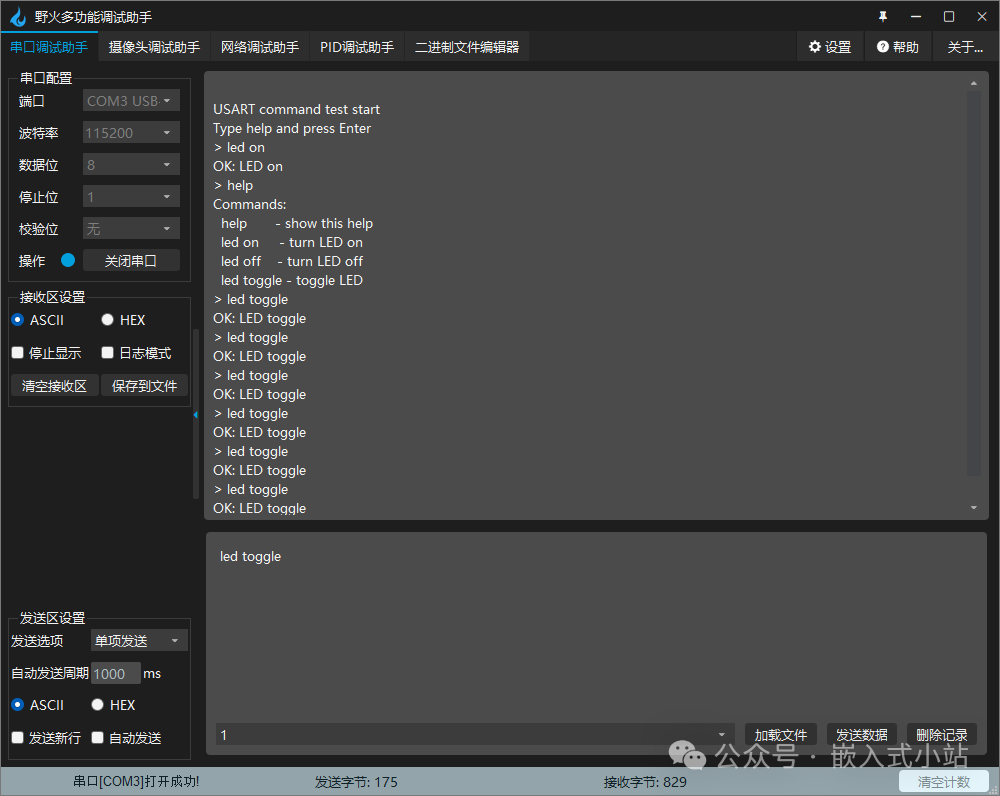

最终现象：

串口助手输入：

bash 复制代码

led on

STM32 返回：

bash 复制代码

> led on

OK: LED on

同时 LED 点亮。

输入：

bash 复制代码

led off

STM32 返回：

bash 复制代码

> led off

OK: LED off

同时 LED 熄灭。

输入：

bash 复制代码

help

STM32 返回命令列表。

本篇跑通标准：

Keil 编译通过；
串口能打印启动信息；
串口助手输入 help 后能看到命令列表；
输入 led on 后 LED 点亮；
输入 led off 后 LED 熄灭；
输入 led toggle 后 LED 翻转；
能说清楚一行命令是怎么从一个个字节拼出来的；
能说清楚换 USART、换 LED 引脚时要改哪里。

准备工作

建议从上一篇工程复制一份，改名为：

bash 复制代码

09_usart_line_command

上一篇已经完成：

USART 基本配置；
USART global interrupt；
HAL_UART_Receive_IT() 单字节中断接收；
printf() 串口输出；
串口助手接线和参数设置。

这一篇在它的基础上加两个东西：

还需要第 02 篇里的 LED 应用层代码：

bash 复制代码

Core/Inc/app_led.h

Core/Src/app_led.c

如果你的工程里还没有这两个文件，本篇后面也会给出。

硬件连接

本篇用到两个硬件功能：

bash 复制代码

USART

LED

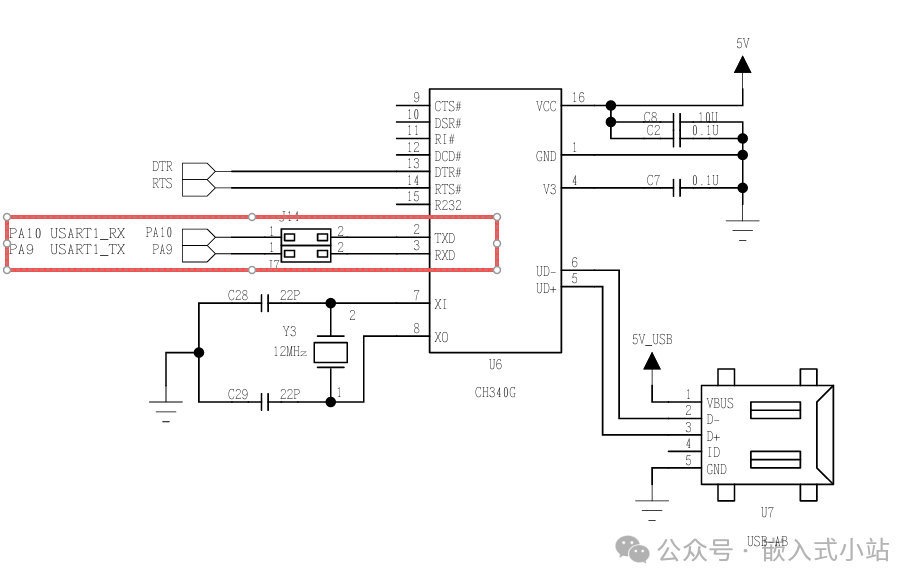

USART 接线仍然是：

STM32

USB 转 TTL

| --- | --- |

USART_TX

RXD

USART_RX

TXD

GND

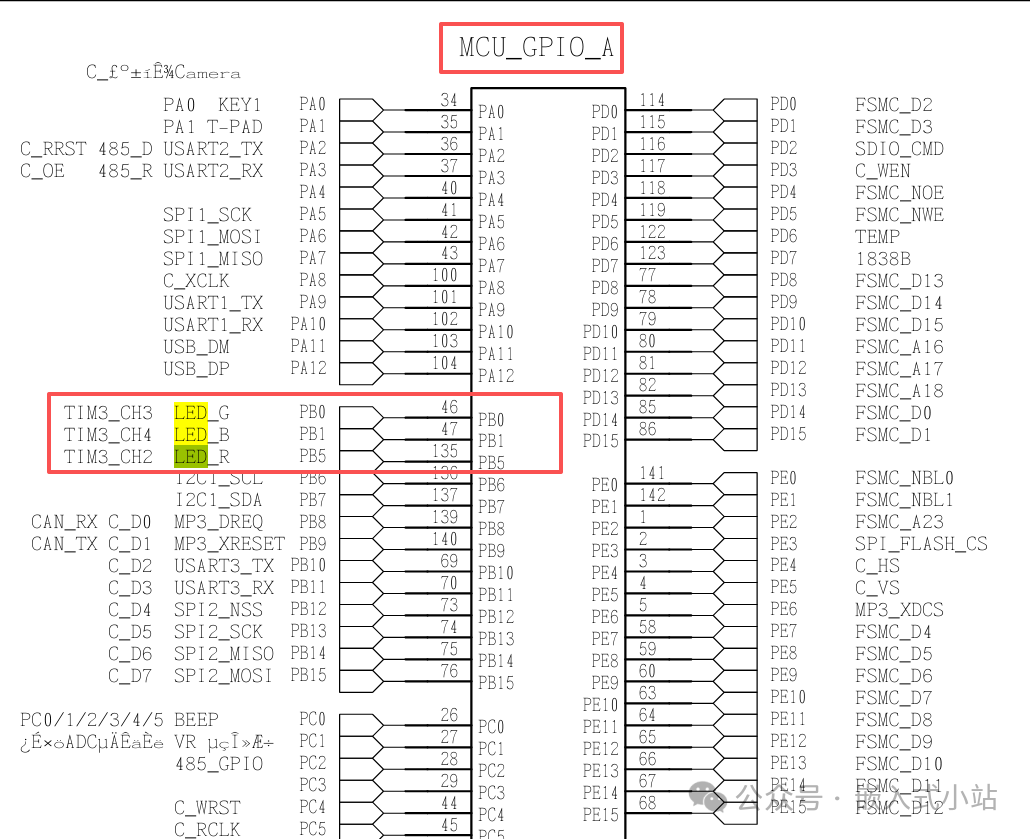

LED 如果是板载 LED，先看原理图确认接到哪个 GPIO。

如果是外接 LED，注意串联限流电阻。

本系列仍然建议把 LED 引脚的 CubeMX User Label 设置为：

bash 复制代码

LED

这样 CubeMX 会在 main.h 里生成：

bash 复制代码

#define LED_Pin ...

#define LED_GPIO_Port ...

应用层代码就能直接用 LED_Pin 和 LED_GPIO_Port。

先理解一行命令怎么收

上一章我们每次只收 1 个字节。

比如电脑发送：

bash 复制代码

led on

STM32 实际收到的不是"一整句"，而是一个个字节：

bash 复制代码

l

e

d

空格

o

n

回车

换行

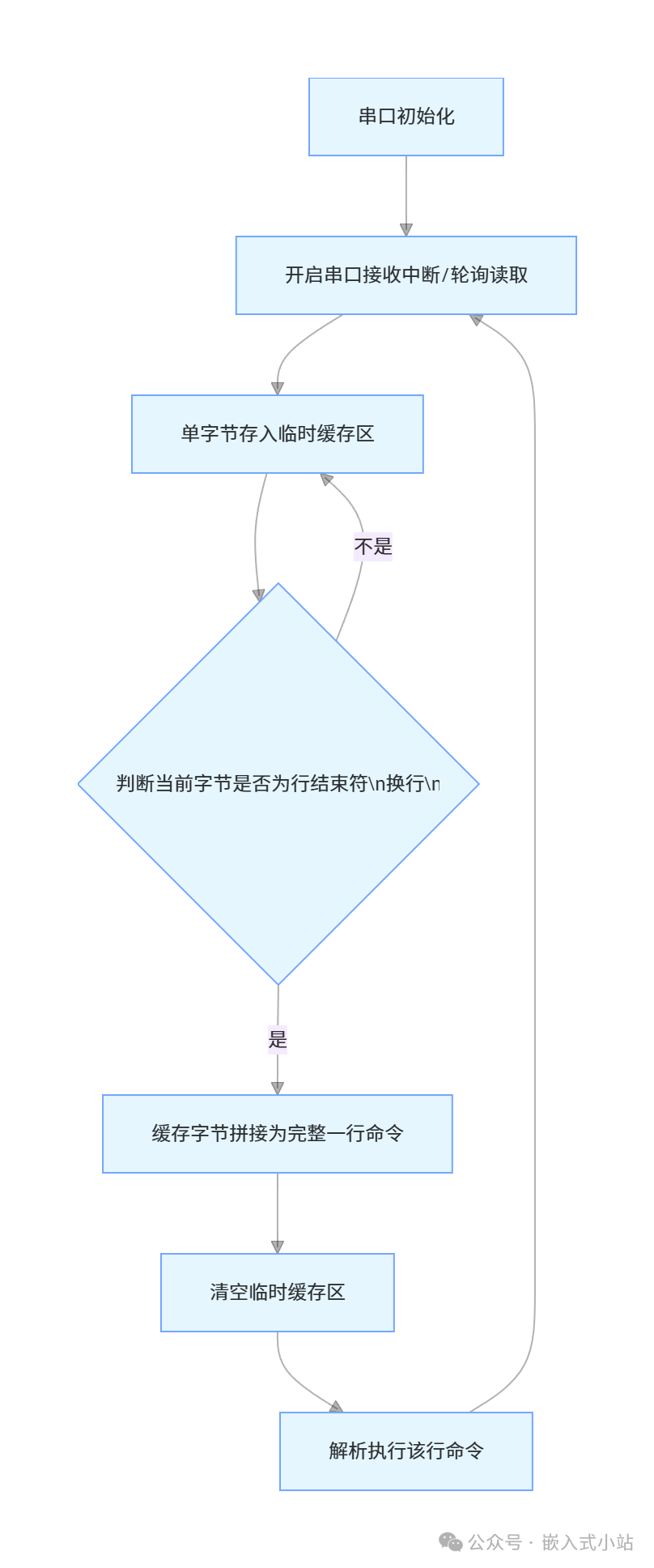

所以我们要做一件事：

bash 复制代码

每收到 1 个字节，就先放进缓冲区

遇到 \r 或 \n，说明一行结束

然后把这一行交给命令解析函数

led on 这行命令在缓冲区里大概是这样：

bash 复制代码

['l']['e']['d'][' ']['o']['n']['\0']

最后这个 \0 很重要。

C 语言字符串必须以 \0 结束，否则 strcmp()、printf("%s") 这些函数不知道字符串到哪里结束。

本篇的处理方式是：

bash 复制代码

app_uart    只负责接收一行字符串

app_command 只负责解析这一行命令

app_led     只负责控制 LED

main.c      只负责把几个模块串起来

不要把所有逻辑都堆在 main.c。

这样后面扩展 beep、adc read、pwm 50 这些命令时，也比较清楚。

CubeMX 配置步骤

1. USART 保持上一篇配置

USART 仍然配置为：

bash 复制代码

Mode: Asynchronous

Baud Rate: 115200

Word Length: 8 Bits

Parity: None

Stop Bits: 1

Hardware Flow Control: None

也就是：

bash 复制代码

115200, 8N1

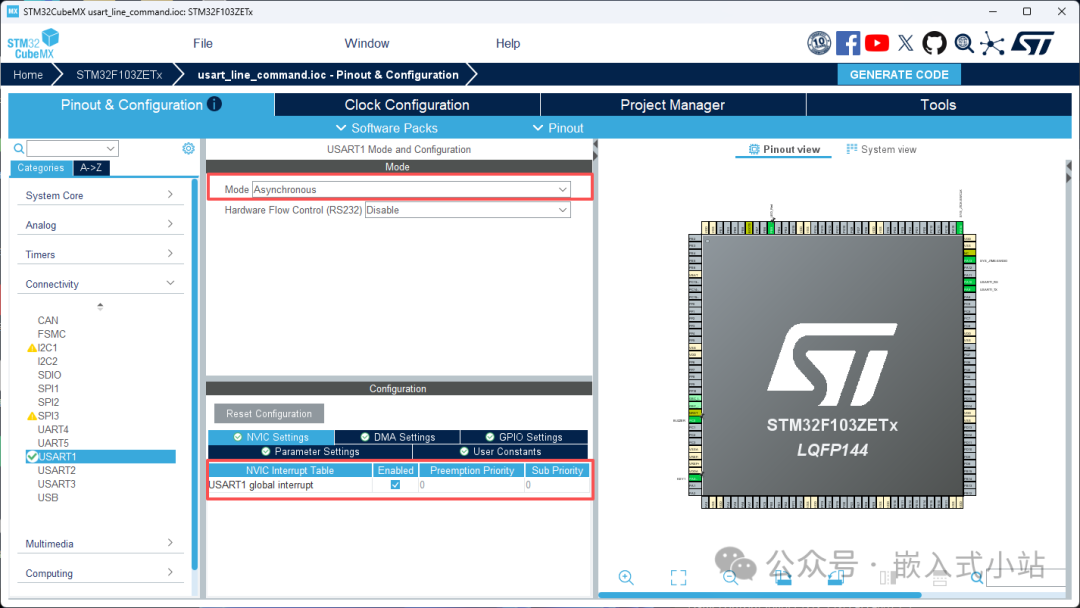

并且要打开：

bash 复制代码

USARTx global interrupt

如果这一项忘了勾，串口打印可能正常，但接收回调不会进。

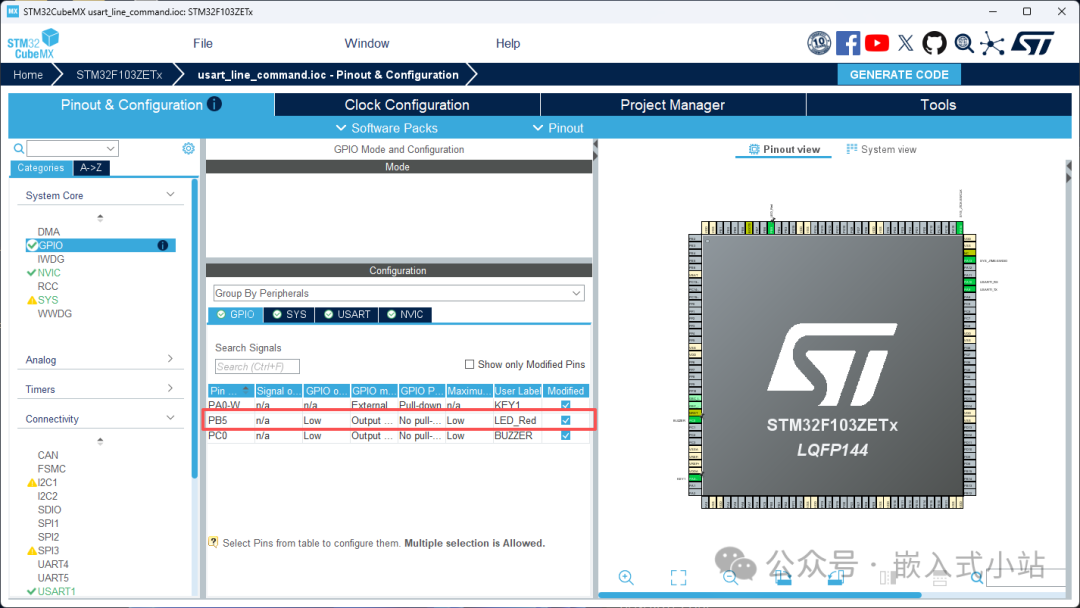

2. LED 引脚保持 GPIO Output

LED 引脚配置为：

bash 复制代码

GPIO_Output

GPIO 参数仍然建议：

配置项

推荐值

| --- | --- |

GPIO output level

默认关闭 LED 的电平

GPIO mode

Output Push Pull

GPIO Pull-up/Pull-down

No pull-up and no pull-down

Maximum output speed

Low

User Label

LED

LED 是高电平亮还是低电平亮，由 app_led.c 里的宏处理。

3. 生成 Keil 工程

配置完成后点击：

bash 复制代码

GENERATE CODE

打开 Keil 后先编译一次，确认 CubeMX 生成代码没问题。

完整代码

本篇一共有 3 个应用模块：

bash 复制代码

Core/Inc/app_uart.h

Core/Src/app_uart.c


Core/Inc/app_command.h

Core/Src/app_command.c


Core/Inc/app_led.h

Core/Src/app_led.c

app_uart 负责串口收一行。

app_command 负责解析命令。

app_led 负责控制 LED。

1. `Core/Inc/app_uart.h`

bash 复制代码

#ifndef APP_UART_H

#define APP_UART_H


#include "main.h"

#include <stdint.h>


#ifndef APP_UART_LINE_MAX

#define APP_UART_LINE_MAX 64u

#endif


void App_UART_Init(void)
;

void App_UART_Print(const char *text)
;

void App_UART_PrintBytes(const uint8_t *data, uint16_t len)
;

HAL_StatusTypeDef App_UART_StartReceiveIT(void)
;

void App_UART_OnRxCplt(UART_HandleTypeDef *huart)
;

uint8_t App_UART_ReadLine(char *line, uint16_t size)
;

uint8_t App_UART_TakeOverflow(void)
;


#endif

这里的：

bash 复制代码

#define APP_UART_LINE_MAX 64u

表示一行命令最多 63 个有效字符，最后 1 个位置留给 \0。

新手阶段够用了。

2. `Core/Src/app_uart.c`

bash 复制代码

#include "app_uart.h"

#include <stdio.h>

#include <string.h>


#ifndef APP_UART_HANDLE

#define APP_UART_HANDLE huart1

#endif


extern
 UART_HandleTypeDef APP_UART_HANDLE;


static
uint8_t
 s_rx_it_byte =
0
;

static
char
 s_build_line[APP_UART_LINE_MAX];

static
char
 s_ready_line[APP_UART_LINE_MAX];

static
uint16_t
 s_build_len =
0
;

static
uint8_t
 s_drop_line =
0
;

static
volatile
uint8_t
 s_line_ready =
0
;

static
volatile
uint8_t
 s_line_overflow =
0
;


static void App_UART_SaveReadyLine(void)
{


uint16_t
 i;



if
 ((s_build_len ==
0u
) || (s_line_ready !=
0u
))

    {

        s_build_len =
0
;


return
;

    }


    s_build_line[s_build_len] =
'\0'
;



for
 (i =
0
; i <= s_build_len; i++)

    {

        s_ready_line[i] = s_build_line[i];

    }


    s_line_ready =
1u
;

    s_build_len =
0
;

}


void App_UART_Init(void)
{

    s_rx_it_byte =
0
;

    s_build_len =
0
;

    s_drop_line =
0
;

    s_line_ready =
0
;

    s_line_overflow =
0
;


memset
(s_build_line,
0
,
sizeof
(s_build_line));


memset
(s_ready_line,
0
,
sizeof
(s_ready_line));

}


void App_UART_Print(const char *text)
{


if
 (text ==
NULL
)

    {


return
;

    }


    HAL_UART_Transmit(&APP_UART_HANDLE,

                      (
uint8_t
 *)text,

                      (
uint16_t
)
strlen
(text),

                      HAL_MAX_DELAY);

}


void App_UART_PrintBytes(const uint8_t *data, uint16_t len)
{


if
 ((data ==
NULL
) || (len ==
0u
))

    {


return
;

    }


    HAL_UART_Transmit(&APP_UART_HANDLE,

                      (
uint8_t
 *)data,

                      len,

                      HAL_MAX_DELAY);

}


HAL_StatusTypeDef App_UART_StartReceiveIT(void)
{


return
 HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

}


void App_UART_OnRxCplt(UART_HandleTypeDef *huart)
{


uint8_t
 ch;



if
 (huart ==
NULL
)

    {


return
;

    }



if
 (huart->Instance != APP_UART_HANDLE.Instance)

    {


return
;

    }


    ch = s_rx_it_byte;



if
 ((ch ==
'\r'
) || (ch ==
'\n'
))

    {

        s_drop_line =
0
;

        App_UART_SaveReadyLine();

    }


else
if
 (s_drop_line !=
0u
)

    {


/* Drop bytes until the next line ending after an overflow. */

    }


else
if
 (s_build_len < (APP_UART_LINE_MAX -
1u
))

    {

        s_build_line[s_build_len] = (
char
)ch;

        s_build_len++;

    }


else

    {

        s_build_len =
0
;

        s_drop_line =
1u
;

        s_line_overflow =
1u
;

    }


    (
void
)HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

}


uint8_t App_UART_ReadLine(char *line, uint16_t size)
{


uint16_t
 i;



if
 ((line ==
NULL
) || (size ==
0u
))

    {


return
0u
;

    }



if
 (s_line_ready ==
0u
)

    {


return
0u
;

    }


    __disable_irq();



for
 (i =
0
; i < (size -
1u
); i++)

    {

        line[i] = s_ready_line[i];


if
 (s_ready_line[i] ==
'\0'
)

        {


break
;

        }

    }


    line[size -
1u
] =
'\0'
;

    s_line_ready =
0u
;


    __enable_irq();



return
1u
;

}


uint8_t App_UART_TakeOverflow(void)
{


uint8_t
 overflow;


    __disable_irq();

    overflow = s_line_overflow;

    s_line_overflow =
0u
;

    __enable_irq();



return
 overflow;

}


int fputc(int ch, FILE *f)
{


uint8_t
 data = (
uint8_t
)ch;


    HAL_UART_Transmit(&APP_UART_HANDLE, &data,
1u
, HAL_MAX_DELAY);



return
 ch;

}

这一段里最关键的是：

bash 复制代码

if
 ((ch ==
'\r'
) || (ch ==
'\n'
))

串口助手按下回车，常见会发送 \r、\n 或 \r\n。

我们遇到回车或换行，就认为一行结束。

还有这句不能少：

bash 复制代码

(
void
)HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

它会重新开启下一次单字节接收。

少了它，还是只能收一次。

3. `Core/Inc/app_command.h`

bash 复制代码

#ifndef APP_COMMAND_H

#define APP_COMMAND_H


void App_Command_Init(void)
;

void App_Command_ProcessLine(const char *line)
;


#endif

4. `Core/Src/app_command.c`

bash 复制代码

#include "app_command.h"

#include "app_led.h"

#include <stdio.h>

#include <string.h>


static void App_Command_PrintHelp(void)
{


printf
(
"Commands:\r\n"
);


printf
(
"  help       - show this help\r\n"
);


printf
(
"  led on     - turn LED on\r\n"
);


printf
(
"  led off    - turn LED off\r\n"
);


printf
(
"  led toggle - toggle LED\r\n"
);

}


void App_Command_Init(void)
{

}


void App_Command_ProcessLine(const char *line)
{


if
 (line ==
NULL
)

    {


return
;

    }



if
 (line[
0
] ==
'\0'
)

    {


return
;

    }



printf
(
"> %s\r\n"
, line);



if
 (
strcmp
(line,
"help"
) ==
0
)

    {

        App_Command_PrintHelp();

    }


else
if
 (
strcmp
(line,
"led on"
) ==
0
)

    {

        App_LED_On();


printf
(
"OK: LED on\r\n"
);

    }


else
if
 (
strcmp
(line,
"led off"
) ==
0
)

    {

        App_LED_Off();


printf
(
"OK: LED off\r\n"
);

    }


else
if
 (
strcmp
(line,
"led toggle"
) ==
0
)

    {

        App_LED_Toggle();


printf
(
"OK: LED toggle\r\n"
);

    }


else

    {


printf
(
"ERR: unknown command\r\n"
);


printf
(
"Type help and press Enter\r\n"
);

    }

}

这篇先用最简单的：

bash 复制代码

strcmp
()

它要求命令完全匹配。

所以：

bash 复制代码

led on

可以识别。

但：

bash 复制代码

LED ON

led  on

led on

暂时不处理。

这不是不能做，而是这篇先把主线跑通。大小写忽略、去掉多余空格、参数解析，后面可以慢慢加。

5. `Core/Inc/app_led.h`

bash 复制代码

#ifndef APP_LED_H

#define APP_LED_H


#include "main.h"


void App_LED_Init(void)
;

void App_LED_On(void)
;

void App_LED_Off(void)
;

void App_LED_Toggle(void)
;


#endif

6. `Core/Src/app_led.c`

bash 复制代码

#include "app_led.h"


#ifndef LED_GPIO_Port

#error "LED_GPIO_Port is not defined. Set the LED pin User Label to LED in CubeMX."

#endif


#ifndef LED_Pin

#error "LED_Pin is not defined. Set the LED pin User Label to LED in CubeMX."

#endif


#ifndef APP_LED_ON_LEVEL

#define APP_LED_ON_LEVEL   GPIO_PIN_RESET

#endif


#ifndef APP_LED_OFF_LEVEL

#define APP_LED_OFF_LEVEL  GPIO_PIN_SET

#endif


void App_LED_Init(void)
{

    App_LED_Off();

}


void App_LED_On(void)
{

    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, APP_LED_ON_LEVEL);

}


void App_LED_Off(void)
{

    HAL_GPIO_WritePin(LED_GPIO_Port, LED_Pin, APP_LED_OFF_LEVEL);

}


void App_LED_Toggle(void)
{

    HAL_GPIO_TogglePin(LED_GPIO_Port, LED_Pin);

}

默认这里按"低电平亮"写。

如果你的 LED 是高电平亮，改成：

bash 复制代码

#define APP_LED_ON_LEVEL   GPIO_PIN_SET

#define APP_LED_OFF_LEVEL  GPIO_PIN_RESET

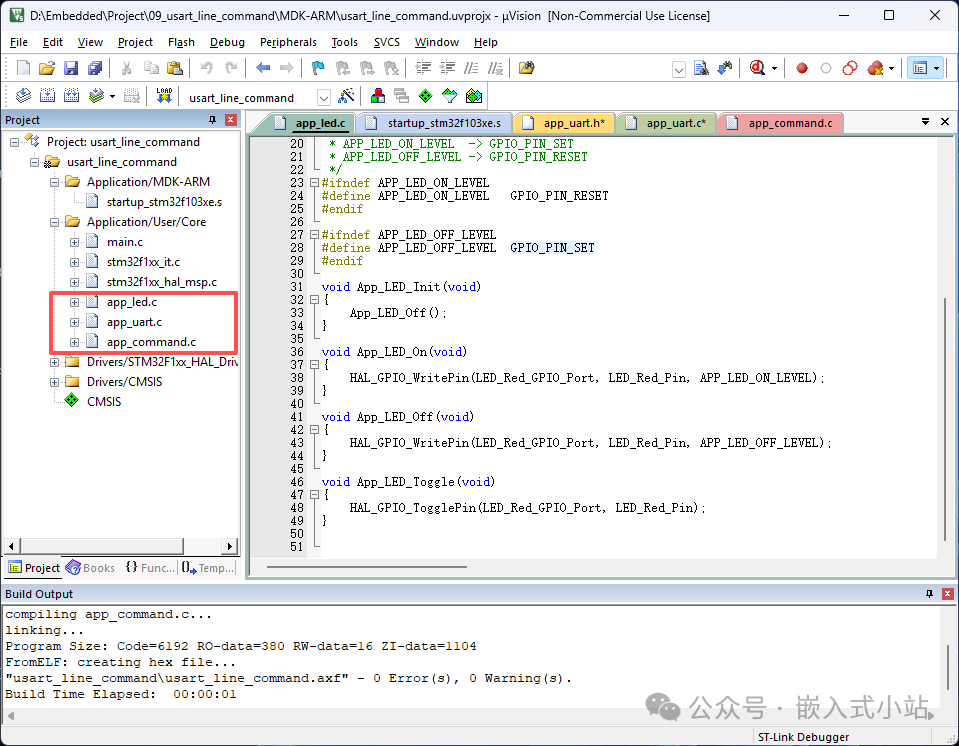

把 `.c` 文件加入 Keil 工程

在 Keil 工程树里右键：

bash 复制代码

Application/User/Core

选择：

bash 复制代码

Add Existing Files to Group 'Application/User/Core'

加入：

bash 复制代码

Core/Src/app_uart.c

Core/Src/app_command.c

Core/Src/app_led.c

如果忘了添加，常见会报：

bash 复制代码

undefined symbol App_Command_ProcessLine

undefined symbol App_UART_ReadLine

undefined symbol App_LED_On

main.c 调用方式

1. Includes 区域

找到：

bash 复制代码

/* USER CODE BEGIN Includes */

/* USER CODE END Includes */

改成：

bash 复制代码

/* USER CODE BEGIN Includes */

#include "app_led.h"

#include "app_uart.h"

#include "app_command.h"

#include <stdio.h>

/* USER CODE END Includes */

2. 初始化区域

确认 CubeMX 初始化函数已经先执行：

bash 复制代码

MX_GPIO_Init();

MX_USART1_UART_Init();

然后在：

bash 复制代码

/* USER CODE BEGIN 2 */

/* USER CODE END 2 */

里面添加：

bash 复制代码

/* USER CODE BEGIN 2 */

App_LED_Init();

App_UART_Init();

App_Command_Init();

App_UART_StartReceiveIT();


printf
(
"\r\nUSART command test start\r\n"
);

printf
(
"Type help and press Enter\r\n"
);

/* USER CODE END 2 */

如果你用的是 USART2，CubeMX 初始化函数可能是：

bash 复制代码

MX_USART2_UART_Init();

这没关系，但 app_uart.c 里的 APP_UART_HANDLE 也要改成 huart2。

3. while 循环区域

找到：

bash 复制代码

while
 (
1
)

{


/* USER CODE END WHILE */



/* USER CODE BEGIN 3 */


/* USER CODE END 3 */

}

改成：

bash 复制代码

while
 (
1
)

{

/* USER CODE END WHILE */


/* USER CODE BEGIN 3 */

char
 line[APP_UART_LINE_MAX];


if
 (App_UART_TakeOverflow() !=
0u
)

  {


printf
(
"ERR: command too long\r\n"
);

  }


if
 (App_UART_ReadLine(line,
sizeof
(line)) !=
0u
)

  {

    App_Command_ProcessLine(line);

  }


  HAL_Delay(
10
);

/* USER CODE END 3 */

}

主循环做三件事：

看看命令有没有超长；
看看有没有收到一整行；
如果收到，就交给命令解析模块。

4. USART 接收完成回调

找到：

bash 复制代码

/* USER CODE BEGIN 4 */

/* USER CODE END 4 */

添加：

bash 复制代码

/* USER CODE BEGIN 4 */

void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{

  App_UART_OnRxCplt(huart);

}

/* USER CODE END 4 */

如果你的工程里已经有这个函数，不要重复写第二个。

把：

bash 复制代码

App_UART_OnRxCplt(huart);

合并到已有函数里即可。

串口助手设置

串口助手参数仍然是：

bash 复制代码

115200

8 data bits

1 stop bit

None parity

None flow control

发送命令时，要让串口助手发送换行。

常见设置叫：

bash 复制代码

发送新行

加回车换行

发送 \r\n

不同串口助手名字不一样。

如果没有这个选项，你也可以手动发送：

bash 复制代码

led on\r\n

本篇代码是看到 \r 或 \n 才认为一行结束。

如果你只输入 led on，但没有发送回车或换行，STM32 会一直等着，不会执行命令。

编译、下载和验证

先编译：

bash 复制代码

Build / F7

确认：

bash 复制代码

0 Error(s)

下载后，复位开发板。

串口助手应该看到：

bash 复制代码

USART command test start

Type help and press Enter

输入：

bash 复制代码

help

正常返回：

bash 复制代码

> help

Commands:

  help       - show this help

  led on     - turn LED on

  led off    - turn LED off

  led toggle - toggle LED

输入：

bash 复制代码

led on

正常返回：

bash 复制代码

> led on

OK: LED on

LED 应该点亮。

输入：

bash 复制代码

led off

正常返回：

bash 复制代码

> led off

OK: LED off

LED 应该熄灭。

输入：

bash 复制代码

led toggle

LED 应该翻转一次。

移植到其他板子的修改点

这篇的移植点主要有 9 个。

要改的地方

为什么要改

在哪里改

| --- | --- | --- |

USART 实例

不同板子可能用 USART1/2/3

CubeMX Connectivity

TX/RX 引脚

不同开发板接线不同

CubeMX Pinout 和原理图

USART 中断

收命令依赖 RX 中断

CubeMX NVIC Settings

串口句柄

| huart1

、huart2 不同

| app_uart.c

的 APP_UART_HANDLE

LED 引脚

不同板子 LED GPIO 不同

CubeMX Pinout

LED User Label

代码依赖 LED_Pin 和 LED_GPIO_Port

CubeMX GPIO 页面

LED 有效电平

有些高电平亮，有些低电平亮

| app_led.c

宏

命令长度

命令更长时缓冲区要变大

| APP_UART_LINE_MAX |

命令内容

不同项目命令不同

| app_command.c |

换板子的推荐顺序：

先确认 USART 接到哪个 USB 串口或外接模块；
CubeMX 配置对应 USART，并打开 global interrupt；
确认 stm32xx_it.c 里有 HAL_UART_IRQHandler(&huartx)；
修改 APP_UART_HANDLE；
配置 LED GPIO Output，User Label 填 LED；
根据原理图修改 LED 有效电平；
Keil 添加 app_uart.c、app_command.c、app_led.c；
串口助手发送 help 验证命令入口；
再发送 led on、led off 验证硬件动作。

常见问题排查

1. 串口有启动信息，但输入命令没反应

优先检查：

优先检查

具体方法

| --- | --- |

串口助手有没有发送回车换行

需要 \r 或 \n 结束一行

RX 线有没有接

USB-TTL TXD 接 STM32 RX

USART global interrupt 有没有打开

CubeMX NVIC Settings

是否调用 App_UART_StartReceiveIT()

放在 USART 初始化后

回调是否存在

| HAL_UART_RxCpltCallback()

调用 App_UART_OnRxCplt()

最常见的其实是第一条：

bash 复制代码

只发送了 led on，没有发送回车或换行

STM32 还在等"一行结束"，所以不会执行。

2. 输入 `led on`，返回 unknown command

先看串口回显：

bash 复制代码

> led on

如果回显不是这个，比如多了空格：

bash 复制代码

> led on

或者大小写不同：

bash 复制代码

> LED ON

那本篇代码暂时不会识别。

当前命令必须完全匹配：

bash 复制代码

help

led on

led off

led toggle

后面如果要做得更智能，可以加去空格、转小写、参数解析。

3. 只能执行一次命令，第二次没反应

优先检查 App_UART_OnRxCplt() 里有没有重新开启接收：

bash 复制代码

(
void
)HAL_UART_Receive_IT(&APP_UART_HANDLE, &s_rx_it_byte,
1u
);

少了这句，就只收一次。

4. 编译报 `LED_GPIO_Port is not defined`

说明 CubeMX 没有生成：

bash 复制代码

LED_Pin

LED_GPIO_Port

解决方法：

回 CubeMX；
找到 LED GPIO；
User Label 改成 LED；
重新 Generate Code。

如果你的标签叫 LED_Red，那生成的是：

bash 复制代码

LED_Red_Pin

LED_Red_GPIO_Port

要么把 CubeMX 标签改成 LED，要么把 app_led.c 改成你实际的宏名。

5. 编译报 `undefined symbol App_Command_ProcessLine`

通常是 app_command.c 没加入 Keil 工程。

把这个文件加入：

bash 复制代码

Core/Src/app_command.c

然后重新编译。

6. 输入命令后返回 OK，但 LED 不亮

这说明串口命令链路是通的，问题在 LED 部分。

优先检查：

LED 引脚是否选对；
LED 的 User Label 是否为 LED；
LED 有效电平是否写反；
LED 是否是板载低电平亮；
外接 LED 是否有串联电阻；
App_LED_Init() 是否在初始化区域调用。

可以先在 USER CODE BEGIN 2 里临时写：

bash 复制代码

App_LED_On();

如果这样 LED 也不亮，就先回到第 02 篇排查 LED。

7. 输入很长一串后提示 command too long

本篇一行命令默认最大长度是：

bash 复制代码

#define APP_UART_LINE_MAX 64u

如果超过长度，程序会丢弃这一行，并打印：

bash 复制代码

ERR: command too long

这是为了防止数组越界。

如果你的命令确实需要更长，可以改大：

bash 复制代码

#define APP_UART_LINE_MAX 128u

但不要无限改大，MCU 的 RAM 是有限的。

本篇小结

这一篇我们把 USART 接收从"一个字节"升级成了"一行命令"。

你现在至少应该知道：

串口命令不是一次性自动变成字符串的；
STM32 是一个字节一个字节收；
遇到 \r 或 \n 才认为一行结束；
C 字符串需要 \0 结尾；
app_uart 负责收行，app_command 负责解析，app_led 负责控制硬件；
命令必须和 strcmp() 里的字符串完全一致；
串口助手必须发送回车或换行；
换板子时重点改 USART、LED 引脚、句柄和有效电平。

下一篇我们开始进入时间类外设：

STM32 定时器基础：不用 HAL_Delay 也能 1 秒做一次事。

到这一步，程序就不只是"主循环里延时等待"，而是开始用定时器中断做周期任务了。

STM32 零基础可移植教程 09：串口收一行命令，用 led on 控制 LED
