ESP32智能闹钟系统实验报告

实验名称 ：ESP32智能闹钟系统实验
实验环境：ESP32-C3开发板、LCD1602显示屏、4×4矩阵键盘、蜂鸣器、LED指示灯

一、实验目的

1.1 基本目标

综合运用ESP32开发板的GPIO控制、I2C通信、WiFi联网等功能
实现一个功能完整的智能闹钟系统
掌握LCD1602显示屏、矩阵键盘、蜂鸣器等外设的驱动方法
学习HTTP请求和JSON数据解析的方法

1.2 知识点覆盖

ESP32-C3开发板的GPIO控制和引脚映射
I2C总线协议及LCD1602驱动
矩阵键盘扫描原理及按键检测
WiFi网络连接和HTTP客户端请求
JSON数据解析
系统状态机设计
闹钟比较逻辑和贪睡功能实现

二、实验原理

2.1 系统整体架构

智能闹钟系统采用模块化设计，主要包含以下功能模块：时间管理模块负责系统时间的维护和更新；网络通信模块负责WiFi连接、API请求和响应解析；显示模块负责LCD屏幕的信息显示；输入模块负责矩阵键盘的扫描和按键解析；闹钟模块负责闹钟时间的比较、触发和贪睡逻辑；输出模块负责蜂鸣器驱动和LED指示。

2.2 网络时间同步原理

系统通过WorldTimeAPI获取网络时间。该API提供RESTful接口，请求指定时区后返回JSON格式的当前时间数据。系统解析JSON响应中的datetime字段，提取时间字符串并设置到系统时钟。

2.3 天气信息获取原理

系统通过Open-Meteo API获取天气信息，该API是免费的开源天气API，无需API密钥。请求参数包括纬度、经度和时区，返回当前天气数据。系统解析温度和天气代码，根据预定义的映射表转换为可读的天气描述。

2.4 矩阵键盘工作原理

4×4矩阵键盘将16个按键排列成4行4列的矩阵结构。行线和列线分别连接到GPIO引脚，通过逐行扫描的方式检测按键：将行线设置为输出并逐行输出低电平，读取列线状态，若某列检测到低电平则说明该行列交叉点处的按键被按下。

2.5 I2C LCD显示原理

LCD1602通过PCF8574T I2C扩展芯片与ESP32通信，仅需SDA和SCL两条信号线。通过发送特定命令和数据字节控制LCD的显示内容、光标位置和背光状态。

2.6 系统状态机设计

系统使用有限状态机管理不同的操作模式：状态0为正常模式，显示时间并响应功能按键；状态1为时间设置模式，等待用户输入新的系统时间；状态2为闹钟设置模式，等待用户输入新的闹钟时间。状态机通过用户按键触发状态转换。

2.7 贪睡功能原理

闹钟触发后，用户按下贪睡键时，系统在当前闹钟时间基础上增加300秒的延迟。贪睡时间可累加，每次增加5分钟，上限为55分钟。系统在贪睡期间不触发闹钟，直至贪睡时间结束。

三、实验设备与材料

3.1 硬件清单

|--------------|--------------------|------------|------------|
| 设备名称 | 型号 | 数量 | 用途 |
| ESP32开发板 | ESP32-C3-DevKitM-1 | 1块 | 主控单元 |
| LCD1602显示屏 | I2C接口 | 1个 | 信息显示 |
| 矩阵键盘 | 4×4薄膜键盘 | 1个 | 用户输入 |
| 蜂鸣器 | 压电式 | 1个 | 闹钟提醒 |
| LED指示灯 | 红色 | 1个 | 视觉提醒 |
| 电阻 | 220Ω | 1个 | LED限流 |
| 杜邦线 | 若干 | 若干 | 电路连接 |

3.2 软件环境

|--------------------|------------|------------|
| 软件 | 版本 | 用途 |
| Arduino IDE | 2.0+ | 代码开发 |
| ESP32板包 | 3.3.7 | 开发板支持 |
| ArduinoJson库 | 6.x | JSON解析 |
| LiquidCrystal_I2C库 | 1.1.2 | LCD驱动 |
| Keypad库 | 3.1 | 键盘驱动 |

3.3 引脚连接表

|------------|------------|--------------------|
| 外设 | 引脚 | ESP32-C3引脚 |
| LCD1602 | SDA | GPIO18 |
| LCD1602 | SCL | GPIO19 |
| 矩阵键盘 | 列1-4 | GPIO1/0/3/2 |
| 矩阵键盘 | 行1-4 | GPIO4/5/6/7 |
| LED指示灯 | 阳极 | GPIO8 |
| 蜂鸣器 | 正极 | GPIO10 |

3.4 按键功能定义

|------------|------------|--------------|
| 按键 | 功能 | 说明 |
| 0-9 | 数字输入 | 时间和闹钟设置时输入数字 |
| A | 设置闹钟 | 进入闹钟设置模式 |
| C | 设置时间 | 进入时间设置模式 |
| * | 擦除/贪睡 | 删除字符/闹钟响时贪睡 |
| # | 提交/静音 | 确认设置/闹钟响时关闭 |

四、实验内容与步骤

4.1 实验内容

|------------|------------------|
| 任务 | 功能描述 |
| 网络时间同步 | 启动时从API获取准确时间 |
| 实时时钟显示 | 每秒更新LCD上的时间显示 |
| 天气信息获取和显示 | 从API获取天气，LCD轮换显示 |
| 手动时间设置 | 用户通过键盘设置系统时间 |
| 闹钟设置和触发 | 用户设置闹钟，到点时触发 |
| 贪睡和关闭功能 | 闹钟响时贪睡或关闭 |

4.2 实验步骤

步骤一：环境搭建

安装Arduino IDE和ESP32板包，安装Keypad、LiquidCrystal_I2C、ArduinoJson库，配置开发板为ESP32-C3-DevKitM-1。

步骤二：硬件连接

按照引脚连接表连接LCD1602、矩阵键盘、LED、蜂鸣器，检查所有连接确保无短路。

步骤三：WiFi配置

设置SSID和密码，实现WiFi连接和状态检测。

步骤四：API集成

集成WorldTimeAPI获取网络时间，集成Open-Meteo API获取天气信息，实现JSON数据解析。

步骤五：键盘驱动

配置4×4矩阵键盘的行列引脚，实现按键扫描和功能映射。

步骤六：LCD显示

初始化I2C LCD1602，实现时间、日期、温度的格式化显示。

步骤七：闹钟逻辑

实现时间比较和闹钟触发，实现贪睡和静音功能。

步骤八：综合测试

验证所有功能的正确性，测试异常情况处理。

五、系统功能设计

5.1 系统状态机

系统采用三状态有限状态机管理操作模式：

|------------|------------|-------------------|
| 状态 | 名称 | 行为描述 |
| 0 | 正常模式 | 显示时间，响应功能键 |
| 1 | 时间设置模式 | 接收数字输入，*键删除，#键保存 |
| 2 | 闹钟设置模式 | 接收数字输入，*键删除，#键保存 |

状态转换：状态0按C键进入状态1，按A键进入状态2；状态1或状态2按#键保存后返回状态0。

5.2 时间管理模块

时间管理基于POSIX时间函数，提供以下功能：从API同步网络时间并设置系统时钟，每秒更新一次LCD时间显示，支持用户手动设置时间，时间格式为24小时制HH:MM:SS。

5.3 天气信息模块

天气信息功能通过以下流程实现：系统启动时立即获取一次天气，之后每小时自动刷新天气数据，LCD第二行每10秒轮换显示华氏温度、天气描述和当前日期三种信息。

5.4 闹钟管理模块

闹钟模块提供以下功能：用户可设置一个闹钟时间，系统每秒比较当前时间和闹钟时间，时间匹配时触发闹钟点亮LED并驱动蜂鸣器发声。

5.5 贪睡功能

贪睡功能实现以下逻辑：闹钟响时按*键激活贪睡，每次贪睡增加5分钟，可累加至55分钟上限，贪睡期间不触发闹钟，LCD显示当前贪睡时长。

5.6 闹钟关闭功能

闹钟响时按#键关闭闹钟：停止蜂鸣器和LED，清除闹钟激活标志，LCD显示确认信息。

5.7 显示界面设计

正常模式下，LCD第一行居中显示当前时间，第二行轮换显示温度、天气描述或日期。设置模式下，LCD第一行显示用户输入的数字，第二行显示操作提示。闹钟触发时，LED闪烁，蜂鸣器发声，LCD继续显示时间。

5.8 定时任务设计

系统使用非阻塞延时实现多个定时任务：时间更新每秒执行一次，天气显示轮换每10秒执行一次，天气数据刷新每小时执行一次，键盘扫描实时执行。

六、实验结果与分析

6.1 功能

验证结果

|--------------|--------------|--------------|
| 测试项目 | 预期结果 | 实际结果 |
| WiFi连接 | 成功连接网络 | 通过 |
| 网络时间同步 | 获取并显示正确时间 | 通过 |
| 实时时钟显示 | 每秒更新 | 通过 |
| 天气信息获取 | 成功获取并显示 | 通过 |
| 天气信息轮换 | 每10秒切换 | 通过 |
| 手动设置时间 | 用户输入生效 | 通过 |
| 设置闹钟 | 用户输入保存 | 通过 |
| 闹钟触发 | 触发LED和蜂鸣器 | 通过 |
| 贪睡功能 | 延迟5分钟再响 | 通过 |
| 闹钟关闭 | 停止响铃 | 通过 |

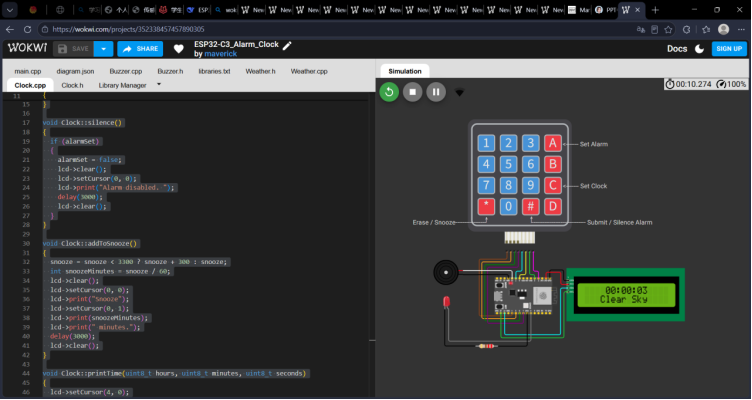

6.2 显示效果示例

正常显示时，LCD第一行居中显示时间如"14:30:25"，第二行轮换显示"72°F"、"Clear Sky"或"2026-05-27"。

设置模式下，LCD第一行显示用户输入的数字如"143025"，第二行显示操作提示。

闹钟触发时，LED快速闪烁，蜂鸣器发出2kHz报警声，LCD继续显示当前时间。

6.3 API响应示例

WorldTimeAPI返回JSON数据包含datetime字段和timezone字段。Open-Meteo API返回JSON数据包含current_weather对象，其中有temperature、weathercode和time字段。

6.4 系统资源分析

|--------------|--------------|
| 资源类型 | 使用情况 |
| 代码存储空间 | 约60KB |
| 动态内存 | 约25KB |
| 网络缓冲区 | 约8KB |
| JSON文档内存 | 约2KB |

6.5 响应时间测试

|------------|--------------|
| 操作 | 响应时间 |
| 按键检测 | 小于10ms |
| LCD更新 | 小于5ms |
| WiFi重连 | 1至3秒 |
| API请求 | 200至500ms |
| 闹钟触发精度 | 误差±1秒 |

6.6 常见问题及解决方案

WiFi连接失败：原因是SSID或密码错误、网络不可用。解决方案是检查WiFi凭据，验证连接状态。

API请求超时：原因是网络延迟、服务器响应慢。解决方案是设置合理超时时间，实现重试机制。

LCD显示乱码：原因是I2C地址错误、接线问题。解决方案是扫描I2C设备确认地址，检查SDA/SCL连接。

按键无响应：原因是行列引脚配置错误。解决方案是检查引脚映射和行列定义。

闹钟不触发：原因是时间比较逻辑错误、时区问题。解决方案是打印调试信息确认时间值，检查比较条件。

七、实验总结

7.1 实验收获

通过本实验，综合运用了ESP32开发板的多种外设和功能，实现了一个完整的智能闹钟系统。掌握了网络时间同步和天气信息获取的方法，理解了HTTP客户端请求和JSON数据解析的实现。学习了矩阵键盘的驱动原理和按键扫描方法，掌握了I2C LCD1602的显示控制。

在系统设计方面，理解了有限状态机的设计思想及其在用户交互中的应用。掌握了非阻塞定时任务的实现方法，学习了闹钟比较逻辑和贪睡功能的实现原理。

7.2 技术要点总结

网络时间同步和天气获取是物联网设备的常见需求，HTTP请求和JSON解析是基础技能。矩阵键盘扫描需要正确处理行列引脚配置，LCD显示需要注意格式化输出和光标位置控制。

状态机设计使系统能够清晰管理不同的操作模式，避免状态混乱。非阻塞定时任务提高了系统的响应性能，闹钟比较需要准确处理时间值的计算和贪睡逻辑。

7.3 系统改进方向

增加多个闹钟支持，允许用户设置多个不同时间的闹钟；实现WiFi配置页面，通过手机配置网络参数；增加NTP时间同步，提高时间同步精度；增加数据存储功能，断电后保留闹钟设置；实现深度睡眠模式，降低功耗；增加更多的天气信息如湿度、风速等。

7.4 应用场景

本实验实现的智能闹钟系统可应用于家庭智能闹钟、办公室定时提醒、智能家居控制面板、嵌入式系统教学、物联网入门项目等场景。
