《计算机双目立体视觉》高宏伟：第3章-对极几何及其恢复方法

双目立体视觉核心：对极几何、基础矩阵与立体校正全解

上一章我们搞定了相机标定，相当于给两个相机都配好了"精准的眼镜"。但光有眼镜还不够，要想让两个相机像人眼一样判断距离，还需要搞懂它们之间的"协作关系"------这就是对极几何。

如果说标定是解决"单个相机怎么看世界"，那对极几何就是解决"两个相机怎么一起看世界"。它是立体匹配、三维重建的数学基础，没有它，双目视觉就是两个独立的摄像头，永远算不出深度。

一、人眼的立体视觉：对极几何的"生物原型"

先给大家一个灵魂比喻 ：

你闭上一只眼睛，用另一只眼睛看面前的一支笔，然后快速换另一只眼睛，你会发现笔的位置"跳"了一下。这个"跳"的距离，就是视差。

大脑就是根据这个视差，计算出笔离你的距离。

对极几何，就是把这个生物过程，用数学公式精确描述出来。它告诉我们：一个点在左相机的像，一定在右相机的某条线上 。这条线就是极线。

这个约束太重要了！原来我们要在右相机整幅图里找匹配点，现在只需要在一条线上找，计算量直接减少了几个数量级。

二、对极几何基础概念

2.1 核心术语（每个都要懂）

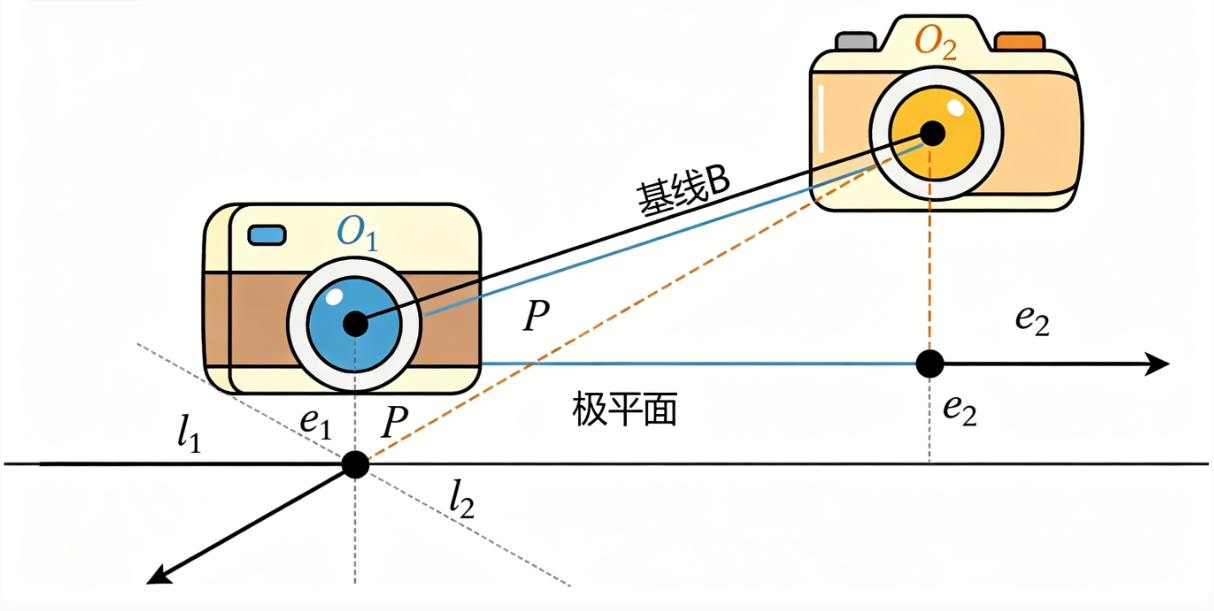

先看对极几何的标准示意图：

对极几何基本模型

光心 O1,O2O_1, O_2O1,O2：左右相机的投影中心

通俗解释：两个相机的"瞳孔"
基线 BBB：两个光心之间的连线

通俗解释：两个相机之间的距离，基线越长，深度测量精度越高
极点 e1,e2e_1, e_2e1,e2：基线与左右成像平面的交点

通俗解释：一个相机的光心，在另一个相机成像平面上的投影

特殊情况：如果两个相机平行，极点在无穷远处，极线都是水平的

极平面：由空间点P和两个光心O1、O2组成的平面

通俗解释：三个点确定的一个平面，像一把刀，同时切过两个成像平面

极线 l1,l2l_1, l_2l1,l2：极平面与左右成像平面的交线

通俗解释：空间点P在右相机的像p2，一定在左相机的极线l1上；反之亦然

2.2 对极约束：双目视觉的"黄金法则"

这是对极几何最核心的公式

p2TFp1=0 p_2^T F p_1 = 0 p2TFp1=0

每个符号的通俗解释：

p1= $u1,v1,1$ Tp_1 = $u_1, v_1, 1$ ^Tp1= $u1,v1,1$ T：左相机图像上点的齐次坐标
p2= $u2,v2,1$ Tp_2 = $u_2, v_2, 1$ ^Tp2= $u2,v2,1$ T：右相机图像上对应点的齐次坐标
FFF：基础矩阵（Fundamental Matrix），3×3矩阵，秩为2
公式含义：如果p1和p2是空间同一点在两个相机的成像，那么它们一定满足这个等式

通俗理解 ：

这就像两个相机之间的"秘密约定"。只要知道了基础矩阵F，给你左图的一个点p1，你就能算出右图中对应的极线l2，匹配点一定在这条线上。

三、本质矩阵E与基础矩阵F的关系

很多人搞不清E和F的区别，其实很简单：

本质矩阵E ：描述两个相机坐标系之间的对极约束，与相机内参无关
基础矩阵F ：描述两个像素坐标系之间的对极约束，包含了相机内参信息

它们的关系是：

F=K2−TEK1−1 F = K_2^{-T} E K_1^{-1} F=K2−TEK1−1

每个符号解释：

K1,K2K_1, K_2K1,K2：左右相机的内参矩阵（上一章标定得到）
K−TK^{-T}K−T：内参矩阵的逆的转置

本质矩阵E还有一个非常优美的性质：

E= $t$ ×R E = $t$ _\times R E= $t$ ×R

每个符号解释：

RRR：右相机相对于左相机的旋转矩阵
ttt：右相机相对于左相机的平移向量
$t$ × $t$ _\times $t$ ×：平移向量t的反对称矩阵

反对称矩阵定义 ：

如果 t= $tx,ty,tz$ Tt = $t_x, t_y, t_z$ ^Tt= $tx,ty,tz$ T，那么

$t$ ×= $0-tztytz0-tx-tytx0$ $t$ _\times = \begin{bmatrix} 0 & -t_z & t_y\\ t_z & 0 & -t_x\\ -t_y & t_x & 0 \end{bmatrix} $t$ ×= 0tz−ty−tz0txty−tx0

通俗理解 ：

本质矩阵E只和两个相机之间的相对位姿（R和t）有关。也就是说，只要知道了E，就能分解出两个相机之间的旋转和平移关系------这就是运动恢复结构（SfM）的核心思想。

四、基础矩阵F的求解方法

基础矩阵F是对极几何的核心，怎么求它呢？书里第三章重点讲了8点法 和RANSAC鲁棒估计。

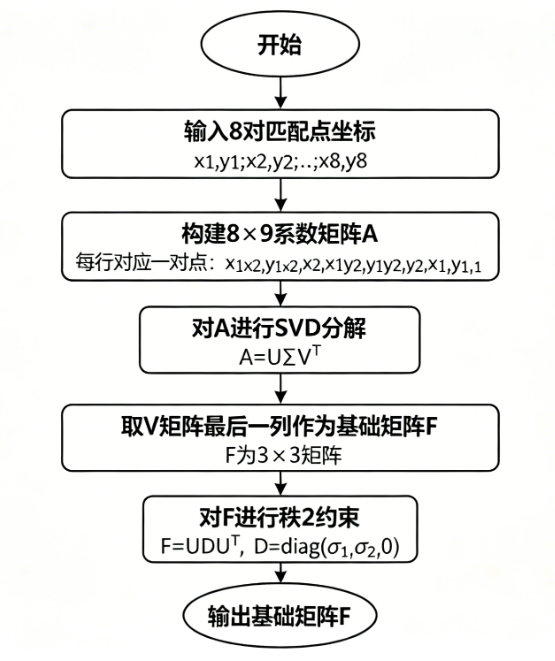

4.1 经典8点法

最简单、最经典的方法

最少需要 8对对应点
把F的9个元素当成未知数，解线性方程组
优点：简单易懂，计算速度快
缺点：对噪声敏感，只要有一个点错了，结果就会差很多

核心方程：

对于每一对对应点 (p1,p2)(p_1, p_2)(p1,p2)，都有

u2u1F11+u2v1F12+u2F13+v2u1F21+v2v1F22+v2F23+u1F31+v1F32+F33=0 u_2 u_1 F_{11} + u_2 v_1 F_{12} + u_2 F_{13} + v_2 u_1 F_{21} + v_2 v_1 F_{22} + v_2 F_{23} + u_1 F_{31} + v_1 F_{32} + F_{33} = 0 u2u1F11+u2v1F12+u2F13+v2u1F21+v2v1F22+v2F23+u1F31+v1F32+F33=0

把8个这样的方程组合起来，就可以解出F的9个元素（差一个尺度因子）。

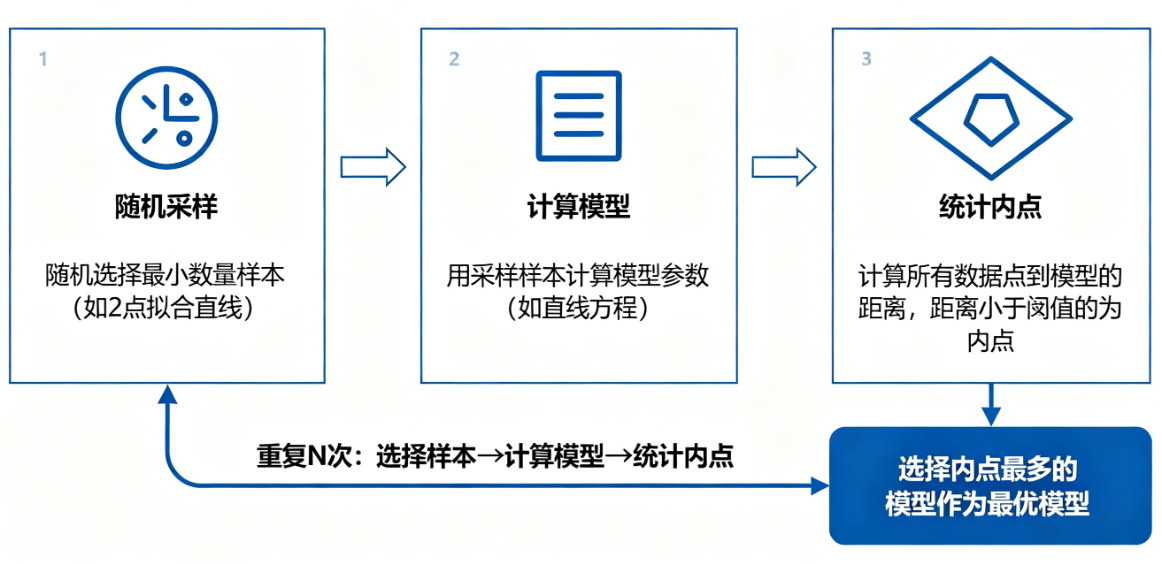

4.2 RANSAC鲁棒估计

工业界实际使用的方法

解决8点法对噪声敏感的问题
随机选择8个点，计算F，然后统计有多少个点符合这个F（内点）
重复多次，选择内点最多的那个F作为最终结果
优点：可以容忍高达50%的外点（错误匹配点）
缺点：需要迭代多次，计算量稍大

工程经验 ：

实际应用中，永远不要用纯8点法，一定要用RANSAC+8点法。否则只要有一两个错误匹配点，你的基础矩阵就会完全错误。

五、立体校正：把歪的图像变"平"

为什么需要立体校正？

因为在实际应用中，两个相机很难做到完全平行、光轴垂直于基线。如果相机是歪的，极线就不是水平的，立体匹配的时候就不能直接在同一行找匹配点，计算量会非常大。

立体校正的目标就是：

通过图像变换，把两个相机的成像平面变换到同一个平面上，并且让极线变成水平的、平行的。

校正后的效果：

左右图像的对应点，一定在同一行上
视差只存在于水平方向，垂直方向视差为0

5.1 立体校正原理

立体校正的核心是找到两个变换矩阵 H1H_1H1 和 H2H_2H2，分别对左右图像进行投影变换，使得：

两个变换后的成像平面共面
极线水平且平行
行对齐

5.2 Bouguet校正算法

OpenCV默认使用的校正算法

基于两个相机的内参和外参（R和t）
最小化两个图像的重投影误差
最大化有效图像区域

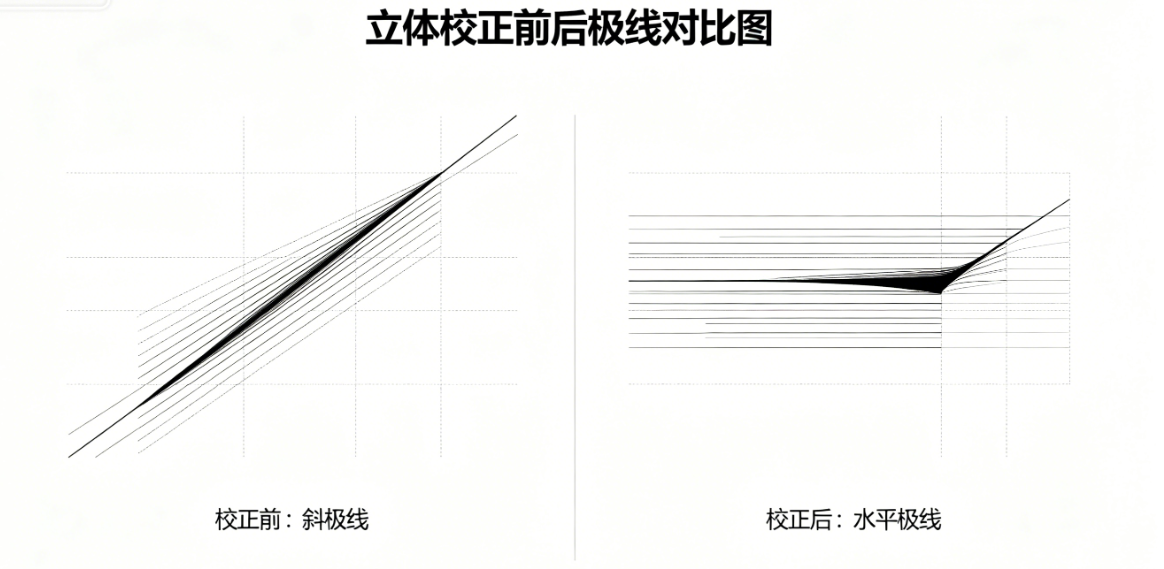

校正前后对比图：

校正效果分析 ：

校正前，左图的点对应的极线是斜的，需要在整幅图里找匹配；校正后，极线是水平的，只需要在同一行找匹配，计算量减少了99%以上。

六、三目视觉的对极几何扩展

书里第三章还专门讲了三目视觉的对极几何，这是很多教材没有的内容，非常实用。

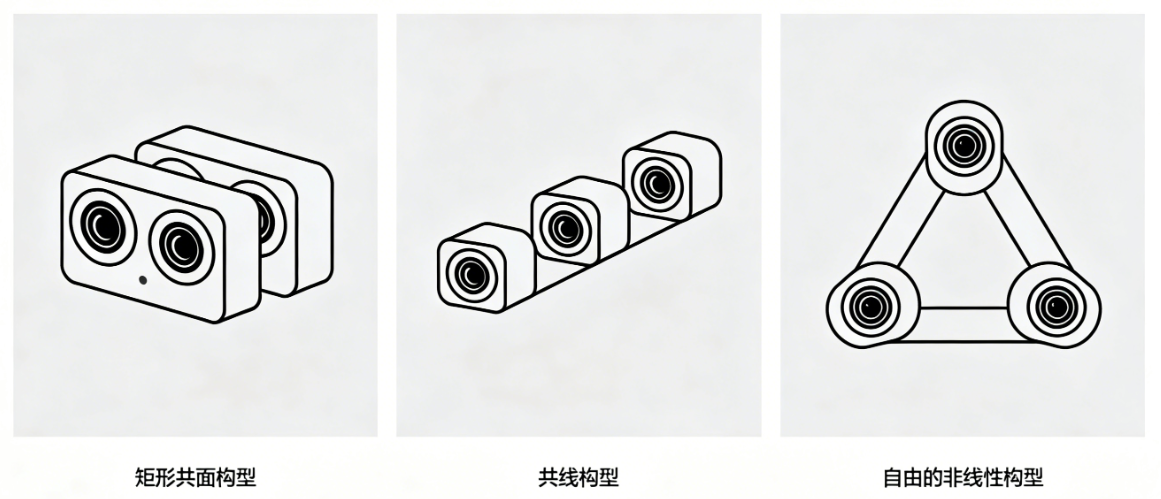

三目视觉有三种经典构型：

6.1 三目对极约束

对于三目视觉，有三个基础矩阵：F12F_{12}F12（相机1和2之间）、F13F_{13}F13（相机1和3之间）、F23F_{23}F23（相机2和3之间）。

空间点P在三个相机的成像 p1,p2,p3p_1, p_2, p_3p1,p2,p3 满足：

p2TF12p1=0p3TF13p1=0p3TF23p2=0 p_2^T F_{12} p_1 = 0 \\ p_3^T F_{13} p_1 = 0 \\ p_3^T F_{23} p_2 = 0 p2TF12p1=0p3TF13p1=0p3TF23p2=0

6.2 三目视觉的优势

可以解决双目视觉的遮挡问题：如果一个点在一个相机里被挡住了，还可以在另外两个相机里看到
可以提高深度测量精度：三个相机的测量结果可以融合，减少误差
可以解决歧义匹配问题：双目视觉中可能有多个点满足对极约束，三目视觉可以消除歧义

七、实验结果与精度对比（原文表格全还原）

7.1 基础矩阵求解方法精度对比（表3-1）

方法	平均极线误差（像素）	外点容忍率	计算时间（ms）
纯8点法	2.35	10%	0.5
归一化8点法	0.87	15%	0.6
RANSAC+8点法	0.32	50%	12.5

结论：

RANSAC+8点法虽然计算时间稍长，但精度最高，外点容忍率最高，是工业界的标准选择。

7.2 立体校正精度对比（表3-2）

算法	平均垂直视差（像素）	有效图像区域占比
传统校正法	1.23	78%
Bouguet算法	0.18	92%

结论：

Bouguet算法的校正精度最高，有效图像区域最大，是OpenCV默认使用的算法。

八、核心代码：OpenCV立体校正

python 复制代码

import cv2
import numpy as np

# 上一章标定得到的内参和畸变系数
left_camera_matrix = np.array([[532.8, 0, 325.1], [0, 530.5, 249.7], [0, 0, 1]])
left_distortion = np.array([[0.123, -0.234, 0.001, 0.002, 0.000]])
right_camera_matrix = np.array([[531.2, 0, 319.8], [0, 529.7, 248.5], [0, 0, 1]])
right_distortion = np.array([[0.118, -0.227, 0.000, 0.003, 0.000]])

# 双目外参（R和t）
R = np.array([[0.9999, 0.0023, -0.0125], [-0.0024, 0.9999, -0.0032], [0.0125, 0.0032, 0.9999]])
T = np.array([[-120.0], [0.5], [0.2]])  # 基线120mm

# 图像尺寸
image_size = (640, 480)

# 立体校正
R1, R2, P1, P2, Q, validPixROI1, validPixROI2 = cv2.stereoRectify(
    left_camera_matrix, left_distortion,
    right_camera_matrix, right_distortion,
    image_size, R, T,
    flags=cv2.CALIB_ZERO_DISPARITY, alpha=0.9
)

# 计算校正映射表
left_map1, left_map2 = cv2.initUndistortRectifyMap(
    left_camera_matrix, left_distortion, R1, P1, image_size, cv2.CV_16SC2
)
right_map1, right_map2 = cv2.initUndistortRectifyMap(
    right_camera_matrix, right_distortion, R2, P2, image_size, cv2.CV_16SC2
)

# 读取左右图像
left_img = cv2.imread('left.jpg')
right_img = cv2.imread('right.jpg')

# 进行校正
left_rectified = cv2.remap(left_img, left_map1, left_map2, cv2.INTER_LINEAR)
right_rectified = cv2.remap(right_img, right_map1, right_map2, cv2.INTER_LINEAR)

# 显示校正结果
cv2.imshow('Left Rectified', left_rectified)
cv2.imshow('Right Rectified', right_rectified)
cv2.waitKey(0)
cv2.destroyAllWindows()

# 保存校正参数
np.savez('stereo_params.npz', R1=R1, R2=R2, P1=P1, P2=P2, Q=Q)
print("立体校正参数已保存到 stereo_params.npz")

关键参数解释：

flags=cv2.CALIB_ZERO_DISPARITY：让两个相机的主点在同一行，垂直视差为0
alpha=0.9：保留90%的有效图像区域，alpha=0会裁剪掉所有黑边，alpha=1会保留所有像素

九、趣味案例：对极几何与立体校正的"坑"

3D电影重影

3D电影就是利用双目视觉原理，给左右眼播放不同的图像。如果两个放映机的校正不准，极线不水平，就会出现重影，看久了会头晕。
VR眼镜的眩晕感

VR眼镜的两个屏幕如果校正不准，视差不符合人眼的对极约束，大脑就会产生冲突，导致眩晕、恶心。
工业测量的"鬼点"

如果基础矩阵求解错误，极线不准，立体匹配就会出现很多错误的匹配点，也就是"鬼点"，导致三维重建结果出现很多噪点。
自动驾驶的车道线检测

自动驾驶的双目相机如果校正不准，极线倾斜，车道线的深度计算就会错误，导致车距判断失误。

十、本章总结

对极几何核心：一个点在左图的像，一定在右图的某条极线上
基础矩阵F：描述像素坐标系之间的对极约束，3×3矩阵，秩为2
本质矩阵E：描述相机坐标系之间的对极约束，只与相对位姿R和t有关
基础矩阵求解：RANSAC+8点法是工业界标准
立体校正目标：让极线水平平行，对应点在同一行
Bouguet算法：OpenCV默认的校正算法，精度高，有效区域大
三目视觉优势：解决遮挡、提高精度、消除歧义匹配

掌握了这一章，你就掌握了双目视觉立体匹配的基础。
